AVISOS
Olhar para o ecrã apenas quando for
necessário e seguro fazê-lo. Se for
necessário olhar durante muito tempo
para o ecrã, encostar num local seguro
para não se distrair durante a
condução.
Interromper imediatamente a utilização
do sistema caso se verifique uma
avaria. Caso contrário, podem ocorrer
danos no próprio sistema. Dirigir-se
o quanto antes à Rede de Assistência
Fiat para efetuar a sua reparação.
AVISO
206)Siga as precauções indicadas de
seguida: caso contrário, podem provocar
lesões nas pessoas ou danos no sistema.
207)Um volume demasiado elevado
pode constituir um perigo. Regular sempre
o volume de modo que seja possível
ouvir os sons provenientes do exterior (por
ex., buzinas, sirenes de ambulâncias,
sirenes da polícia, etc.).
AVISO
61)Limpar o painel frontal e o transparente
do display apenas com um pano macio,
limpo, seco e antiestático. Os produtos
detergentes e para polir podem danificar a
superfície. Não utilizar álcool, gasolinas e
seus derivados.62)Não utilizar o display como base para
suportes com ventosa ou adesivos para
navegadores externos ou dispositivos
smartphone ou similares.
279

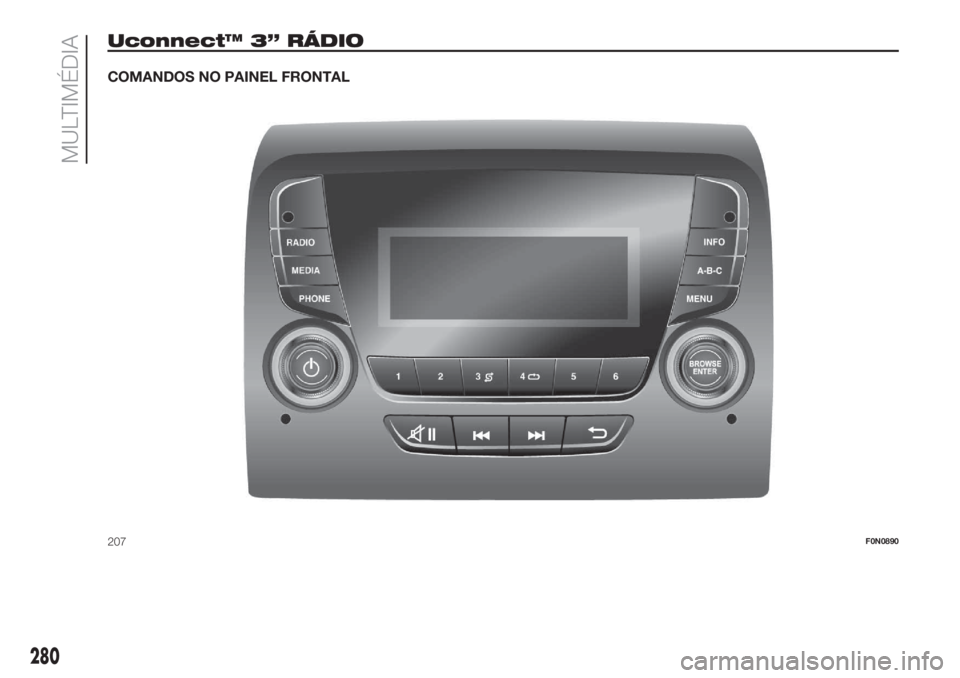

Uconnect™ 3” RÁDIO
COMANDOS NO PAINEL FRONTAL
207F0N0890
280
MULTIMÉDIA

TABELA RECAPITULATIVA DOS COMANDOS NO PAINEL FRONTAL
Botão Funções Modo
Ativação Pressão breve do botão
Desativar
Pressão breve do botão
Regulação do volume
Rotação do manípulo para a direita/esquerda
Ativação/desativação do volume (Mute/Pausa) Pressão breve do botão
Saída da seleção/retorno ao ecrã anterior Pressão breve do botão
BROWSE
ENTERDeslocamento na lista ou sintonização de uma estação de
Rádio ou seleção da faixa anterior/seguinteRotação do manípulo para a direita/esquerda
Confirmar opção visualizada no display
Pressão breve do botão
INFOConfirmar opção visualizada no display Seleção do modo de visualização (Rádio, Media Player)
PHONEAcesso ao modo Telefone Pressão breve do botão
MENUAcesso ao menu de Definições/Sistema Infotelemático Pressão breve do botão
MÉDIASeleção da fonte: USB/iPod ou AUX Pressão breve do botão
RÁDIOAcesso ao modo Rádio Pressão breve do botão
1-2-3-4-5-6Memorização da estação de rádio atual Pressão contínua do botão
Chamada de estação de rádio memorizada
Pressão breve do botão
A-B-CSeleção do grupo de pré-seleções de rádio ou seleção da
letra desejada de cada listaPressão breve do botão
281

Botão Funções Modo
Pesquisa da estação de rádio anterior ou seleção da faixa
anterior USB/iPodPressão breve do botão
Procura das frequências inferiores até à libertação/
enrolamento rápido da faixa USB/iPod
Pressão contínua do botão
Pesquisa da estação de rádio seguinte ou seleção da faixa
seguinte USB/iPodPressão breve do botão
Procura das frequências superiores até à libertação/avanço
rápido da faixa USB/iPod
Pressão contínua do botão
Reprodução aleatória das faixas presentes na fonte USB/
iPodPressão breve do botão
Repetição da faixa USB/iPod Pressão breve do botão
282
MULTIMÉDIA

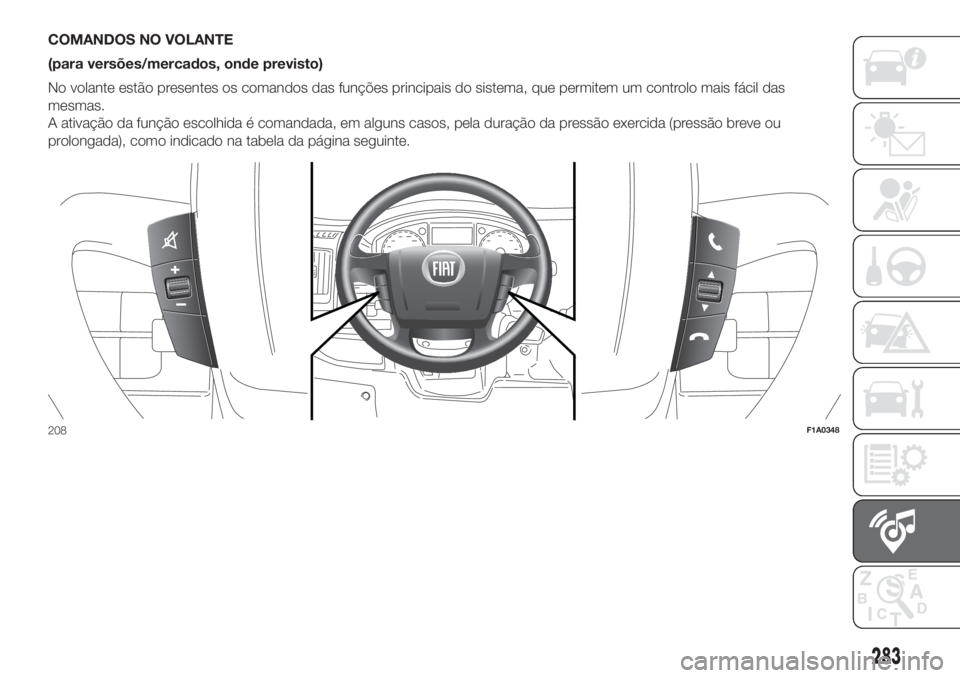

COMANDOS NO VOLANTE
(para versões/mercados, onde previsto)
No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das
mesmas.
A ativação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve ou
prolongada), como indicado na tabela da página seguinte.
208F1A0348
283

Botão Interação (pressão/rotação)
Aceitação da chamada telefónica a receber
Aceitação da segunda chamada recebida e colocação da chamada ativa em espera
Recusa da chamada telefónica recebida
Conclusão da chamada telefónica em curso
Desativação/reativação do microfone durante uma conversa telefónica
Ativação/desativação da Pausa das fontes USB/iPod
Ativação/desativação da função Mute das fontes Rádio/AUX
+/–Rotação da rodinha esquerda para cima ou para baixo: regulação do volume áudio
Pressão curta: aumento/diminuição do volume por ressaltos individuais
Pressão prolongada: aumento/diminuição contínua do volume até largar
Rotação da rodinha direita para cima ou para baixo:Pressão breve (modo Rádio): seleção da estação seguinte/anterior
Pressão prolongada (modo Rádio): procura das frequências superiores/inferiores até largar
Pressão breve (modo USB/iPod): seleção da faixa seguinte/anterior
Pressão longa (modo USB/iPod): avanço rápido/retrocesso rápido até à libertação
284
MULTIMÉDIA

FUNCIONAMENTO
LIGAR/DESLIGAR O
SISTEMA
O sistema liga-se/desliga-se premindo
o botão/seletor
.
O comando de regulação eletrónica do
volume roda continuamente (360°)
em ambas as direções, sem posições
de paragem.
Rodar o botão/seletor para a direita
para aumentar o volume ou para a
esquerda para o diminuir.
MODO DE RÁDIO
(TUNER)
O sistema está equipado com os
seguintes sincronizadores: AM, FM e
DAB (para versões/mercados, onde
previsto).
Seleção do modo Rádio
Para ativar o modo rádio, premir o
botão RADIO no painel frontal.
Seleção da banda de frequência
Os diversos modos de sintonização
podem ser selecionados premindo
o botão RADIO no painel frontal.
Visualização no display
Uma vez selecionada a estação de
rádio desejada no display, serão
visualizadas as seguintes informações
(modo INFO ativada):Na parte superior:é evidenciada a
estação pré-selecionada, a hora e
outras definições de rádio ativas (ex.:
TA).
Na parte central:é evidenciado o
nome da estação em escuta, a
frequência e as informações radio text
(se presentes).
Lista de estações FM
Premir o botão/manípulo BROWSE/
ENTER para visualizar a lista completa
das estações FM recetíveis.
Com o botãoA-B-Cé possível,
conforme a letra escolhida,
posicionar-se alfabeticamente na
primeira das estações FM/DAB
disponíveis para essa letra.
Memorização das estações de
rádio AM/FM
(Se presente)
As pré-seleções estão disponíveis em
todos os modos do sistema e são
ativadas tocando num dos botões de
pré-seleção1-2-3-4-5-6situados
no painel frontal.
Caso se tenha sintonizado numa
estação de rádio que se pretende
memorizar, premir e manter premido o
botão correspondente à predefinição
desejada ou até se ouvir um sinal
sonoro de confirmação.O sistema pode memorizar até 18
estações de rádio em cada modo.
Seleção das estações de rádio
AM/FM
Para efetuar a pesquisa da estação de
rádio desejada, premir os botões
ouou usar a rodinha dos
comandos no volante
, ou rodar o
manípulo “BROWSE/ENTER”.
Pesquisa da estação de rádio
anterior/seguinte
Premir brevemente os botões
ou
ou usar a rodinha dos comandos
no volante
: ao soltar o botão,
visualiza-se a estação de rádio anterior
ou seguinte.
Durante a função de pesquisa para a
frente, se o sistema atingir a estação
inicial depois de ter percorrido toda
a banda, parará automaticamente na
estação a partir da qual foi iniciada
a pesquisa.
Pesquisa rápida da estação de
rádio anterior/seguinte
Manter premidos os botões
ou
para efetuar uma pesquisa rápida:
ao soltar o botão, é reproduzida a
primeira estação de rádio sintonizável.
285

Lista de estações DAB
Premir o botão/manípulo BROWSE/
ENTER para visualizar:
a lista de todas as estações DAB;
a lista das estações filtradas por
“Géneros”;
a lista das estações filtradas por
“Ensembles” (grupo de broadcast).
No interior de cada lista, o botão
gráfico “ABC” permite saltar para a letra
desejada ao longo da lista.
Seleção alfabética das estações de
rádio
Com a tecla A-B-C localizada no painel
frontal é possível, conforme a letra
escolhida, posicionar-se
alfabeticamente na primeira das
estações DAB disponíveis para essa
letra.
MODO MÉDIA
Modos de interação relativos ao
funcionamento AUX, USB/iPod.
Seleção da fonte de áudio
Premir o botão MEDIA para selecionar
a fonte de áudio desejada entre as
disponíveis: AUX ou USB/iPod.Mudança de faixa (seguinte/
anterior)
Premir brevemente o botão
ou
rodar para a direita a tecla/seletor
BROWSE ENTER para reproduzir a
faixa seguinte ou premir brevemente o
botão
ou rodar para a esquerda
a tecla/seletor BROWSE ENTER para
voltar ao início da faixa selecionada
ou para voltar ao início da faixa anterior
se a reprodução da faixa foi iniciada
há menos de 3 segundos.
Avanço rápido/para trás rápido das
faixas
Premir e manter premido o botão
para fazer avançar a alta velocidade
a faixa selecionada ou manter premido
o botão
para fazer retroceder
rapidamente a faixa.
O avanço rápido/retrocesso rápido é
interrompido após libertar o botão
/
ou ao chegar à faixa anterior/
seguinte.
Seleção da faixa (visualiz.)
Esta função permite visualizar e
selecionar as canções presentes no
dispositivo ativo.
As possibilidades de seleção
dependem do dispositivo ligado.Por exemplo, num dispositivo
USB/iPod é possível, através do
botão/manípulo BROWSE ENTER,
visualizar também a lista dos artistas,
dos géneros musicais e dos álbuns
presentes no próprio dispositivo,
conforme as informações registadas
nas próprias canções.
Para cada lista alfabética, o botão no
painel frontalA-B-Cpermite saltar para
a letra desejada ao longo da lista.
NOTA Este botão pode ser desativado
por alguns dispositivosApple®.
NOTA O botão BROWSE ENTER não
permite qualquer operação num
dispositivo AUX.
Premir o botão BROWSE ENTER para
ativar esta função na fonte em
reprodução.
Rodar o botão/seletor BROWSE
ENTER para selecionar a categoria
desejada e, de seguida, premir o
mesmo botão/seletor para confirmar a
seleção.
Premir o botão
se se pretender
anular a função.
NOTA O tempo de indexação de um
dispositivo USB pode variar com base
no suporte inserido (em alguns casos
pode durar alguns minutos).
286
MULTIMÉDIA

Visualização das informações da
canção
Premir o botãoINFOpara selecionar
as informações visualizadas durante
a reprodução (Artista, Álbum, Género,
Nome, Pasta, Nome do ficheiro).
Premir o botão para sair do ecrã.
Reprodução aleatória das canções
Prima o botão
para reproduzir
em ordem aleatória as faixas presentes
no USB/iPod.
O respetivo ícone será exibido no
display.
Premi-lo uma segunda vez para
desativar a função.
Repetição da canção
Prima o botão
para ativar a função.
O respetivo ícone será exibido no
display.
Premi-lo uma segunda vez para
desativar a função.
SUPORTE USB/iPod
Para ativar o modo USB/iPod, ligar um
dispositivo adequado (USB ou iPod)
à porta USB presente no veículo.
208)Ligando um dispositivo USB/iPod com
o sistema ligado, este começará a
reproduzir as faixas presentes no
dispositivo.FONTE AUX
Para ativar o modo AUX, ligar com um
cabo adequado um dispositivo à
tomada AUX presente no veículo.
209)
Ligando um dispositivo com tomada de
saída AUX, o sistema começará a
reproduzir a fonte AUX ligada caso a
mesma já esteja em reprodução.
Regular o volume através do
botão/seletor
no painel frontal ou
através do comando de regulação do
volume do dispositivo ligado.
No que diz respeito à função “Seleção
da fonte áudio”, consultar o capítulo
“Modo Média”.
AVISOS
As funções do dispositivo ligado à
tomada AUX são geridas diretamente
pelo próprio dispositivo: não é,
portanto, possível mudar de faixa/
pasta/playlist ou controlar o
início/fim/pausa da reprodução através
dos comandos presentes no painel
frontal ou através dos comandos no
volante.
Não deixe o cabo do leitor portátil
ligado à tomada AUX após o
desligamento para evitar possíveis
silvos nos altifalantes.MODO TELEFONE
Ativação do modo telefone
Para ativar o modo Telefone, premir o
botão PHONE no painel frontal.
Através dos comandos disponíveis, é
possível:
compor o número de telefone
desejado;
visualizar e ligar para os contactos
presentes na lista de contactos do
telemóvel;
visualizar e ligar para os contactos a
partir dos registos das chamadas
recentes;
emparelhar até 8 telefones para
facilitar e acelerar o acesso e a ligação;
transferir as chamadas do sistema
para o telemóvel e vice-versa e
desativar o áudio do microfone do
sistema para conversas privadas.
O áudio do telemóvel é transmitido
através do sistema áudio do veículo: o
sistema desativa automaticamente o
áudio do autorrádio quando se utiliza a
função Telefone.
Visualização no display
Quando um telefone está ligado ao
sistema, no display visualiza-se uma
série de informações (se disponíveis):
estado relativo ao roaming;
a intensidade do sinal da rede;
287

o nível da bateria do telemóvel;
o nome do telemóvel.
Registar um telemóvel
Para registar o telemóvel, proceder do
seguinte modo:
ativar a funçãoBluetooth®no
telemóvel;
premir a teclaPHONEno painel
frontal;
se ainda não estiver presente
nenhum telefone registado no sistema,
o display apresenta um ecrã específico;
selecionar “Conectar o telefone”
para iniciar o procedimento de registo,
de seguida, pesquisar o dispositivo
Uconnect™ no telemóvel (por outro
lado, selecionando “Não” visualiza-se o
ecrã principal do Telefone);
quando o telemóvel o solicitar,
introduzir através do teclado do
telemóvel o código PIN visualizado no
display do sistema ou confirmar no
telemóvel o PIN visualizado;
a partir do menu “Definições” é
sempre possível registar um telemóvel
selecionando a opção “Menu do
telefone/Adicion. telefone” e, de
seguida, proceder como descrito no
ponto acima;
durante a fase de registo, no display
aparece um ecrã que indica o estado
de avanço da operação;NOTA A prioridade para a reconexão
automática é determinada com base na
ordem de conexão. O último telefone
ligado terá a prioridade mais alta.
Efetuar uma chamada
As operações descritas de seguida só
são acessíveis se suportadas pelo
telemóvel que está a ser utilizado.
Consulte o manual de instruções do
telemóvel para conhecer todas as
funções disponíveis.
É possível efetuar uma chamada das
seguintes formas:
selecionando a opção “Contactos”
(Agenda......);
selecionando a opção “Lista de
chamadas recentes”;
selecionando a opção “Teclado”.
Composição do número de telefone
através de “teclado” no display
Com o teclado gráfico visualizado no
display, é possível introduzir o número
de telefone. Proceder do seguinte
modo:
premir a tecla PHONE no painel
frontal;
selecionar a opção “Teclado” no
display e utilizar o manípulo direito
“BROWSE/ENTER” para introduzir o
número
selecionar o ícone para efetuar a
chamada.
Marcação do número de telefone
através do telemóvel
É possível marcar um número de
telefone utilizando o telemóvel e
continuar a utilizar o sistema
(recomenda-se que nunca se distraia
da condução).
Ao marcar um número de telefone
através do teclado do telemóvel, o
áudio do telefonema é reproduzido
através do sistema áudio do veículo.
AVISO
208)Ligando um dispositivo (USB ou iPod)
à porta USB, prestar atenção para que
este não impeça o acionamento da
alavanca do travão de mão.
209)Ligando um dispositivo à tomada
AUX, prestar atenção para que este não
impeça o acionamento da alavanca do
travão de mão.
288
MULTIMÉDIA
