FIAT DUCATO BASE CAMPER 2017 Manual de Uso e Manutenção (in Portuguese)

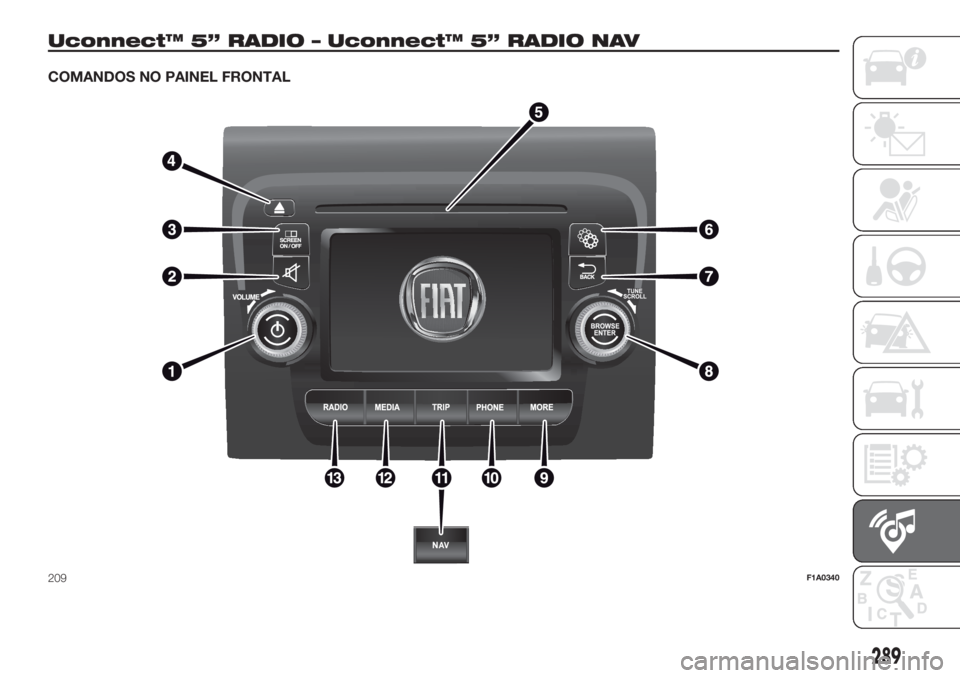

Uconnect™ 5” RADIO – Uconnect™ 5” RADIO NAV
COMANDOS NO PAINEL FRONTAL
209F1A0340
289

TABELA RECAPITULATIVA DOS COMANDOS NO PAINEL FRONTAL
Botão Funções Modo
1-
Ativação Pressão breve do botão
Desativar Pressão breve do botão
Regulação do volume Rotação para a esquerda/direita do seletor
2-
Ativação/desativação do volume (Mute/Pausa) Pressão breve do botão
3-
Ativar/desativar o display Pressão breve do botão
4-
Expulsão do CD Pressão breve do botão
5-Compartimento de alojamento do CD –
6-
Definições Pressão breve do botão
7-
Saída da seleção/retorno ao ecrã anterior Pressão breve do botão
290
MULTIMÉDIA

Botão Funções Modo
8-
BROWSE
ENTERDeslocação na lista ou sintonização de uma estação de
RádioRotação para a esquerda/direita do seletor
Confirmar opção visualizada no display Pressão breve do botão
9-
MOREAcesso às funções adicionais: (visualização Hora, Trip
Computer, Temperatura externa)Pressão breve do botão
10-
PHONEVisualização dos dados do Telefone Pressão breve do botão
11-
TRIP(Uconnect™5” Rádio)Acesso ao menu Viagem Pressão breve do botão
11-
NAV(Uconnect™5” Rádio
Nav)Acesso ao menu de Navegação Pressão breve do botão
12-
MEDIASeleção do suporte: CD, USB/iPod, AUX,Blu-
etooth®Pressão breve do botão
13-
RÁDIOAcesso ao modo Rádio Pressão breve do botão
291

COMANDOS NO VOLANTE
No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das
mesmas. A ativação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve
ou prolongada), como indicado na tabela da página seguinte.
210F0N0891
292
MULTIMÉDIA

TABELA RECAPITULATIVA DOS COMANDOS NO VOLANTE
Botão Interação (pressão/rotação)
Aceitação da chamada telefónica a receber
Aceitação da segunda chamada recebida e colocação da chamada ativa em espera
Ativação do reconhecimento vocal para a função Telefone
Interrupção da mensagem de voz, de forma a começar um novo comando de voz
Interrupção do reconhecimento de voz
Recusa da chamada telefónica recebida
Conclusão da chamada telefónica em curso
desativação/reativação do microfone durante uma conversa telefónica
ativação/desativação da Pausa das fontes CD, USB/iPod,Bluetooth®
ativação/desativação da função Mute do Rádio
+/-Rotação da rodinha esquerda para cima ou para baixo; regulação do volume áudio; mãos-livres; leitor de
mensagens SMS, avisos vocais e fontes musicais
Pressão curta: aumento/diminuição do volume por ressaltos individuais
Pressão prolongada: aumento/diminuição contínua do volume até largar
Ativação do reconhecimento vocal
Interrupção da mensagem de voz, de forma a começar um novo comando de voz
Interrupção do reconhecimento de voz
Rotação da rodinha direita para cima ou para baixo:Pressão curta (modo Rádio): seleção da estação seguinte/anterior
Pressão prolongada (modo Rádio): procura das frequências superiores/inferiores até largar
Pressão curta (modo CD, USB/iPod,Bluetooth®): seleção da faixa seguinte/anterior
Pressão longa (modo CD, USB/iPod,Bluetooth®): avanço rápido/retrocesso rápido até soltar
293

FUNCIONAMENTO
LIGAR/DESLIGAR O
SISTEMA
O sistema liga-se/desliga-se premindo
o botão/seletor.
Rodar o botão/seletor para a direita
para aumentar o volume ou para a
esquerda para o diminuir.
Modo de rádio (Tuner)
Uma vez selecionada a estação de
rádio pretendida, no display serão
exibidas as seguintes informações:
Na parte superior:visualização da
lista de estações de rádio memorizadas
(preset) é evidenciada a estação
atualmente em escuta.
Na parte central:visualização do
nome da estação de rádio em escuta e
botões gráficos para seleção da
estação de rádio anterior ou seguinte.
Na parte inferior: visualização dos
seguintes botões gráficos:
Na parte central:visualização do
nome da estação de rádio em escuta e
botões gráficos para seleção da
estação de rádio anterior ou seguinte.
Na parte inferior: visualização dos
seguintes botões gráficos:
“Procurar": lista das estações de
rádio disponíveis;
“AM/FM”, “AM/DAB”, “FM/DAB”:
seleção da banda de frequência
desejada (botão gráfico reconfigurável
conforme a banda selecionada: AM,
FM ou DAB);
“Sintoniz.” : sintonização manual da
estação de rádio (não disponível para
rádio DAB);
“Info”: informações adicionais sobre
a fonte em escuta;
“Áudio”: acesso ao ecrã “Definições
Áudio”.
Menu áudio
Para aceder ao menu “Áudio” premir a
tecla
do painel, percorrer o Menu
e em seguida selecionar e premir a
opção “Áudio” no display.
Através do menu “Áudio” é possível
efetuar as seguintes regulações:
“Equalizador” (para versões/
mercados, onde previsto);
“Balance/Fader” (regulação do
balanço direito/esquerdo e
dianteiro/traseiro do som);
“Volume/Velocidade” (exceto
versões com sistema HI-FI) controlo
automático do volume em função
da velocidade;
“Intensidade” (para versões/
mercados, onde previsto);
“Auto-On Radio”;
“Atraso de rádio/off”.Para sair do menu “Áudio”, premir o
botão gráfico
/Concluído.
MODO MÉDIA
Premir o botão gráfico “Fonte” para
selecionar a fonte áudio desejada entre
as disponíveis: CD, AUX, USB/iPod ou
Bluetooth®.
Seleção da faixa (visualiz.)
Esta função permite visualizar e
selecionar as canções presentes no
dispositivo ativo.
As possibilidades de seleção
dependem do dispositivo ligado ou do
tipo de CD inserido.
Por exemplo, num CD áudio poderá ser
selecionada a faixa a reproduzir,
enquanto que num CD-ROM, um
dispositivo USB/iPod ouBluetooth®é
possível visualizar também a lista dos
artistas, dos géneros musicais e dos
álbuns presentes no próprio dispositivo,
conforme as informações registadas
nas próprias faixas.
NOTA Alguns dispositivosBluetooth®
não oferecem a possibilidade de per-
correr as faixas através de todas as
categorias existentes.
No interior de cada lista, o botão
gráfico “ABC” permite saltar para a letra
desejada ao longo da lista.
NOTA Este botão pode ser desativado
por alguns dispositivosApple®.
294
MULTIMÉDIA

NOTA O botão gráfico “Procurar” não
permite qualquer operação num
dispositivo AUX.
Prima o botão gráfico “Pesquisar” para
ativar esta função na fonte em
reprodução.
Rodar o botão/seletor BROWSE
ENTER para selecionar a categoria
desejada e, de seguida, premir o
mesmo botão/seletor para confirmar a
seleção.
Premir o botão gráfico “X” se se
pretender anular a função.
SUPORTE CD
Para ativar o modo CD, inserir um CD
áudio ou MP3 no interior da respetiva
sede ou premir o botão MEDIA no
painel frontal.
Se o CD estiver já inserido, premir o
botão gráfico “Supor.” e depois
selecione “CD”.
Introduzir/ejectar um CD
Para introduzir o CD, fazê-lo deslizar
suavemente pela ranhura de modo
a ativar o sistema de carregamento
motorizado, que o posicionará
corretamente (no display ilumina-se o
símbolo “CD”).
Inserindo um CD com o sistema ligado,
é selecionada automaticamente o
modo CD e o sistema começa a
reproduzir as faixas presentes.No display são visualizados o número
da faixaearespetiva duração (minutos
e segundos).
Premir o botão
(EJECT) no painel
frontal, com o sistema ligado, para
acionar o dispositivo de ejeção
motorizada do CD.
Após a ejeção será automaticamente
selecionada a fonte áudio do Rádio.
Se o CD não for removido da respetiva
sede, o sistema voltará a inseri-lo
automaticamente após cerca de 10
segundos sem o reproduzir.
FONTE Bluetooth®
O modo é ativado registando no
sistema um dispositivoBluetooth®
contendo faixas musicais.
REGISTO DE UM DISPOSITIVO
ÁUDIO Bluetooth®
Para registar um dispositivo áudioBlu-
etooth® proceder da seguinte forma:
ativar a funcionalidadeBluetooth®
no dispositivo;
premir a tecla MEDIA no painel
frontal;
em caso de fonte “Media” ativa,
premir o botão gráfico “Fonte”;
escolher o suporte MediaBlu-
etooth®;
premir o botão gráfico “Adicion.
Dispos.”;
PesquisarUconnect™no
dispositivo de áudioBluetooth®
(durante a fase de registo, no display
aparece um ecrã que indica o estado
de avanço da operação);
quando o dispositivo áudio o pedir,
introduzir o código PIN exibido no
display do sistema ou confirmar no
dispositivo o PIN exibido;
quando o procedimento de registo
tiver terminado com sucesso, no
display aparece um ecrã. Selecionando
“Sim” à pergunta, o dispositivo áudio
Bluetooth® será registado como
preferido (o dispositivo terá a prioridade
sobre os outros que serão registados a
seguir). Selecionando “Não”, a priori-
dade é determinada com base na
ordem em que foi ligado. O último dis-
positivo ligado terá a prioridade mais
alta;
o registo de um dispositivo áudio
também pode ser feito premindo a
tecla
no painel frontal e
selecionando a opção “Telefone/
Bluetooth®”.
AVISO Se se perder a ligaçãoBlu-
etooth® entre o telemóvel e o sistema,
consultar o manual de instruções do
telemóvel.
295

SUPORTE USB/iPod
Para ativar o modo USB/iPod, inserir
um dispositivo adequado (USB ou
iPod) no interior da porta USB presente
no veículo.
Ao introduzir um dispositivo USB/iPod
com o sistema ligado, este começa
a reproduzir as canções presentes no
dispositivo.
FONTE AUX
Para ativar o modo AUX, inserir um
dispositivo adequado no interior da
porta AUX presente no veículo.
Inserindo um dispositivo com tomada
de saída AUX, o sistema começa a
reproduzir a fonte AUX ligada caso a
mesma já esteja em reprodução.
Regular o volume através do
botão/seletor
no painel frontal ou
através do comando de regulação do
volume do dispositivo ligado.
No que diz respeito à função “Seleção
da fonte áudio”, consultar o capítulo
“Modo Média”.
AVISO As funções do dispositivo ligado
à tomada AUX são geridas diretamente
pelo próprio dispositivo: não é,
portanto, possível mudar de faixa/
pasta/playlist ou controlar o
início/fim/pausa da reprodução através
dos comandos presentes no painel
frontal ou através dos comandos no
volante.MODO TELEFONE
ATIVAÇÃO DO MODO TELEFONE
Para ativar o modo Telefone, premir
o botão PHONE no painel frontal.
Através dos botões gráficos
visualizados no display é possível:
compor o número de telefone
(utilizando o teclado gráfico presente no
display);
visualizar e ligar para os contactos
presentes na lista de contactos do
telemóvel;
visualizar e ligar para os contactos a
partir dos registos das chamadas
recentes;
emparelhar até 10 telefones/
dispositivos áudio para facilitar e
acelerar o acesso e a ligação;
transferir as chamadas do sistema
para o telemóvel e vice-versa e
desativar o áudio do microfone do
sistema para conversas privadas.
O áudio do telemóvel é transmitido
através do sistema áudio do veículo: o
sistema desativa automaticamente o
áudio do autorrádio quando se utiliza a
função Telefone.REGISTAR UM TELEMÓVEL
AVISO Efetuar esta operação apenas
com o veículo parado e em condições
de segurança; a funcionalidade é
desativada com o veículo em
movimento.
De seguida descreve-se o
procedimento de registo do telemóvel:
de qualquer forma, consulte sempre
o manual de instruções do telemóvel.
Para registar o telemóvel, proceder
do seguinte modo:
ativar a funçãoBluetooth®no
telemóvel;
premir a tecla PHONE no painel
frontal;
se ainda não estiver presente
nenhum telefone registado no sistema,
o display apresenta um ecrã específico;
selecionar “Sim” para iniciar o
procedimento de registo, depois
procurar o dispositivoUconnect™no
telemóvel (por outro lado, selecionando
“Não” visualiza-se o ecrã principal do
Telefone);
quando o telemóvel o solicitar,
introduzir através do teclado do
telemóvel o código PIN visualizado no
display do sistema ou confirmar no
telemóvel o PIN visualizado;
296
MULTIMÉDIA

a partir do ecrã “Telefone” é sempre
possível registar um telemóvel
premindo o botão gráfico “Def.”: premir
o botão gráfico “Adic. Dispos.” e
proceder como descrito no ponto
acima;
durante a fase de registo, no display
aparece um ecrã que indica o estado
de avanço da operação;
quando o procedimento de registo
tiver terminado com sucesso, no
display aparece um ecrã: selecionando
“Sim” à pergunta, o telemóvel será
registado como preferido (o telemóvel
terá a prioridade sobre os outros
telemóveis que serão registados a
seguir). Caso não estejam associados
outros dispositivos, o sistema
considerará o primeiro dispositivo
associado como preferido.
NOTA Para os telemóveis que não
estão definidos como preferidos, a
prioridade é determinada com base na
ordem de ligação. O último telefone
ligado terá a prioridade mais alta.NOTA Em alguns telemóveis, para
disponibilizar a função de leitura de voz
de SMS, é necessário ativar a opção
de notificação de SMS no telefone;
esta opção, está, regra geral, presente
no telemóvel, no menu conexãoBlu-
etooth® para o dispositivo registado
comoUconnect™. Após ativar esta
função no telemóvel, é necessário des-
ligar e voltar a ligar o telefone através
do sistemaUconnect™para efetivar a
ativação.
Efetuar uma chamada
As operações descritas de seguida só
são acessíveis se suportadas pelo
telemóvel que está a ser utilizado.
Consulte o manual de instruções do
telemóvel para conhecer todas as
funções disponíveis.
É possível efetuar uma chamada das
seguintes formas:
selecionando o ícone(Lista de
contactos do telemóvel);
selecionando a opção “Cham. rec.”;
selecionando o ícone;
premindo o botão gráfico
“Remarcar”.Leitor de mensagens sms
O sistema permite ler as mensagens
recebidas pelo telemóvel.
Para utilizar esta função, o telemóvel
deve suportar a troca de SMS viaBlu-
etooth®.
Se a funcionalidade não for suportada
pelo telefone, o respetivo botão gráfico
é desativado (cinzento).
Aquando da receção de uma
mensagem de texto, o display
apresenta um ecrã que permite a
seleção entre as opções “Ouvir”,
“Ligar” ou “Ignorar”.
É possível aceder à lista das
mensagens SMS recebidas pelo
telemóvel premindo o botão gráfico
(a lista mostra um máximo de 60
mensagens recebidas).
DEFINIÇÕES
Premir a tecla
no painel frontal para
visualizar no display o menu principal
das “Definições”.
NOTA A exibição das opções do menu
varia conforme as versões.
O menu é constituído pelas seguintes
opções:
Display;
Relógio & Data;
Segurança/Assistência (para
versões/mercados, onde previsto);
297

Luzes (para versões/mercados,
onde previsto);
Portas & bloqueio portas;
Áudio;
Telefone/Bluetooth;
Rádio;
Repor Definições originais.
Segurança/Assist.
(para versões/mercados, onde previsto)
Sensor de chuva
Através desta função, é possível regular
a sensibilidade do sensor de chuva
(para versões/mercados, onde
previsto).
Luzes
(para versões/mercados, onde previsto)
Através desta função, é possível
efetuar as seguintes regulações:
Sensor faróis
regulação da sensibilidade de
acendimento dos faróis;
“Automatic high beam” (para
versões/mercados, onde previsto):
ativação/desativação dos máximos
automáticos.
“Luzes diurnas” (D.R.L.) (para
versões/mercados, onde previsto):
ativação/desativação das luzes diurnas;
“Cornering lights” (para versões/
mercados, onde previsto):
ativação/desativação das cornering
lights; Portas e Fecho das portas
Através desta função é possível
ativar/desativar o fecho automático das
portas com o veículo em movimento
(função “Autoclose”).
MODO “MORE”
Premir a tecla MORE no painel frontal
para visualizar no display as definições
de funcionamento:
Temperatura exterior
Relógio
Bússola (apenas paraUconnect™
5” Radio Nav)
Trip Computer (apenas para
Uconnect™5” Radio Nav)
Definições (apenas para
Uconnect™5” Radio Nav)
NAVEGAÇÃO
210)
(Apenas paraUconnect™5” Radio
Nav)
Planear um percurso
AVISO Por motivos de segurança e
para reduzir as distrações enquanto se
conduz, é necessário planificar sempre
a rota antes de iniciar a viagem.Através da função de procura, é
possível encontrar e chegar a locais
utilizando vários modos: procurando
um endereço específico, um endereço
parcial, um tipo específico de local
(por exemplo, uma estação de serviço
ou um restaurante), um código postal,
um PDI (Ponto de interesse) próximo da
posição atual (por exemplo, um
restaurante com o tipo de procura
definido em “Nas proximidades”), um
par de coordenadas de latitude e
longitude ou selecionando um ponto no
mapa.
Selecionar “Pesquisar” no Menu
principal para definir a procura de um
destino. Enquanto se digita, na lista são
visualizados os endereços e os PDIs
correspondentes em duas listas
separadas.
O endereço e a cidade
correspondentes são exibidos na lista
de Endereços e os PI, os tipos de PI
e os locais são exibidos nas listas
de Pontos de interesse.
Para planificar um percurso em direção
ao destino, selecione o botão
“Condução”.
É planificado um percurso e são
fornecidas indicações até ao destino
através de instruções de voz e
indicações visuais no ecrã.
298
MULTIMÉDIA
