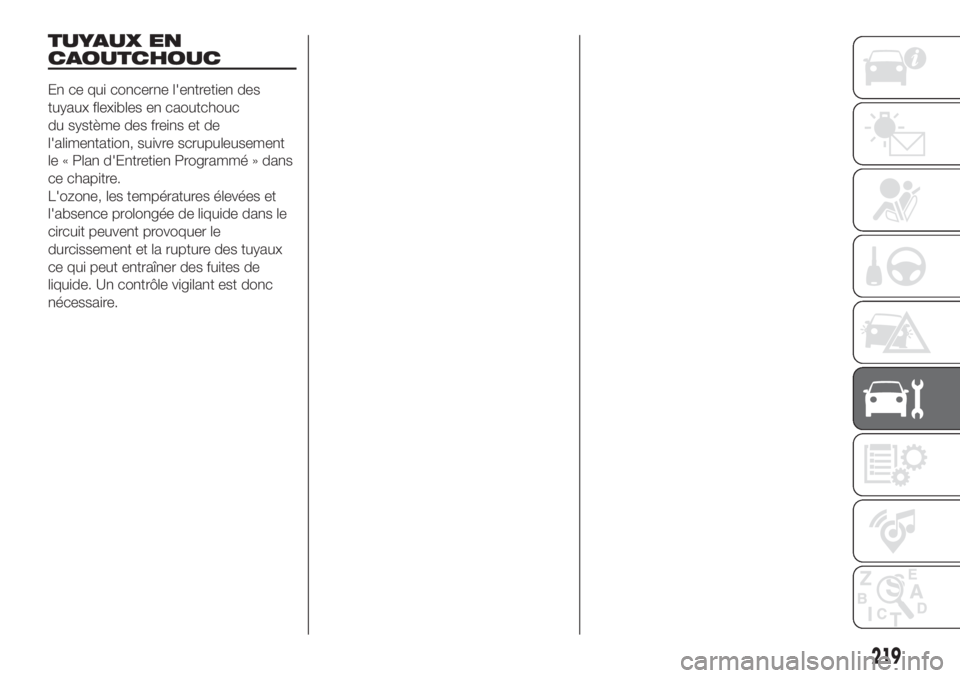

TUYAUX EN
CAOUTCHOUC
En ce qui concerne l'entretien des
tuyaux flexibles en caoutchouc
du système des freins et de
l'alimentation, suivre scrupuleusement
le « Plan d'Entretien Programmé » dans
ce chapitre.
L'ozone, les températures élevées et
l'absence prolongée de liquide dans le
circuit peuvent provoquer le
durcissement et la rupture des tuyaux
ce qui peut entraîner des fuites de
liquide. Un contrôle vigilant est donc
nécessaire.
219

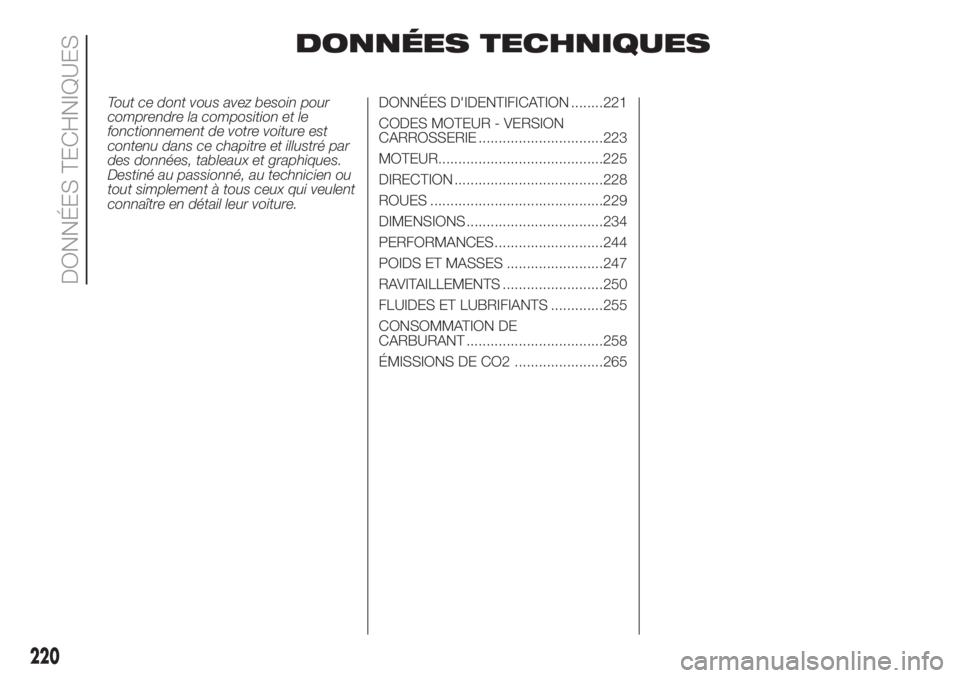

DONNÉES TECHNIQUES
Tout ce dont vous avez besoin pour
comprendre la composition et le
fonctionnement de votre voiture est
contenu dans ce chapitre et illustré par
des données, tableaux et graphiques.
Destiné au passionné, au technicien ou
tout simplement à tous ceux qui veulent
connaître en détail leur voiture.DONNÉES D'IDENTIFICATION ........221
CODES MOTEUR - VERSION
CARROSSERIE ...............................223
MOTEUR.........................................225
DIRECTION .....................................228
ROUES ...........................................229
DIMENSIONS ..................................234
PERFORMANCES...........................244
POIDS ET MASSES ........................247
RAVITAILLEMENTS .........................250
FLUIDES ET LUBRIFIANTS .............255
CONSOMMATION DE
CARBURANT ..................................258
ÉMISSIONS DE CO2 ......................265
220
DONNÉES TECHNIQUES

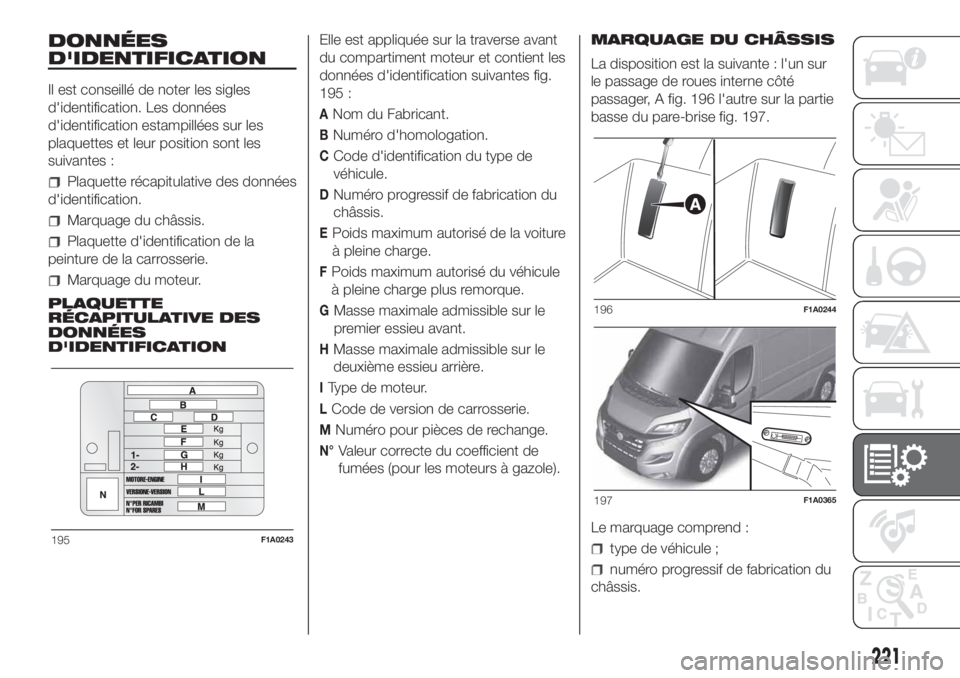

DONNÉES
D'IDENTIFICATION
Il est conseillé de noter les sigles
d'identification. Les données
d'identification estampillées sur les
plaquettes et leur position sont les
suivantes :
Plaquette récapitulative des données
d'identification.
Marquage du châssis.
Plaquette d'identification de la
peinture de la carrosserie.
Marquage du moteur.
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATIONElle est appliquée sur la traverse avant
du compartiment moteur et contient les
données d'identification suivantes fig.
195 :
ANom du Fabricant.
BNuméro d'homologation.
CCode d'identification du type de
véhicule.
DNuméro progressif de fabrication du
châssis.
EPoids maximum autorisé de la voiture
à pleine charge.
FPoids maximum autorisé du véhicule
à pleine charge plus remorque.
GMasse maximale admissible sur le
premier essieu avant.
HMasse maximale admissible sur le
deuxième essieu arrière.
IType de moteur.
LCode de version de carrosserie.
MNuméro pour pièces de rechange.
N°Valeur correcte du coefficient de
fumées (pour les moteurs à gazole).MARQUAGE DU CHÂSSIS
La disposition est la suivante : l'un sur
le passage de roues interne côté
passager, A fig. 196 l'autre sur la partie
basse du pare-brise fig. 197.
Le marquage comprend :
type de véhicule ;
numéro progressif de fabrication du
châssis.
195F1A0243
196F1A0244
197F1A0365
221

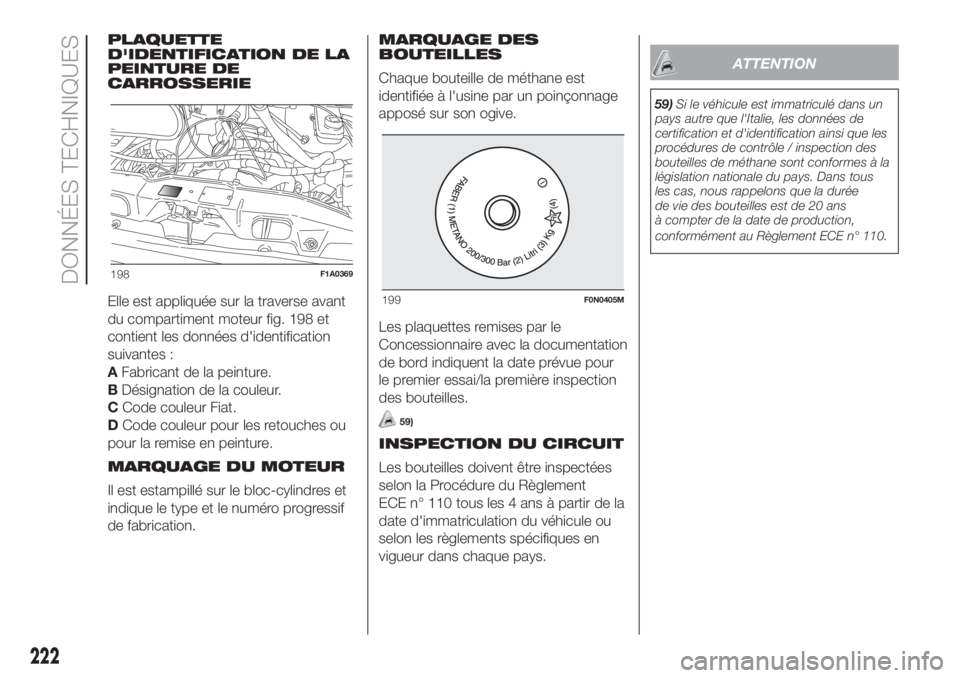

PLAQUETTE
D'IDENTIFICATION DE LA
PEINTURE DE
CARROSSERIE
Elle est appliquée sur la traverse avant
du compartiment moteur fig. 198 et
contient les données d'identification
suivantes :
AFabricant de la peinture.
BDésignation de la couleur.
CCode couleur Fiat.
DCode couleur pour les retouches ou
pour la remise en peinture.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.MARQUAGE DES
BOUTEILLES
Chaque bouteille de méthane est
identifiée à l'usine par un poinçonnage
apposé sur son ogive.
Les plaquettes remises par le
Concessionnaire avec la documentation
de bord indiquent la date prévue pour
le premier essai/la première inspection
des bouteilles.
59)
INSPECTION DU CIRCUIT
Les bouteilles doivent être inspectées
selon la Procédure du Règlement
ECE n° 110 tous les 4 ans à partir de la
date d'immatriculation du véhicule ou
selon les règlements spécifiques en
vigueur dans chaque pays.
ATTENTION
59)Si le véhicule est immatriculé dans un
pays autre que l'Italie, les données de
certification et d'identification ainsi que les
procédures de contrôle / inspection des
bouteilles de méthane sont conformes à la
législation nationale du pays. Dans tous
les cas, nous rappelons que la durée
de vie des bouteilles est de 20 ans
à compter de la date de production,
conformément au Règlement ECE n° 110.
198F1A0369
199F0N0405M
222
DONNÉES TECHNIQUES

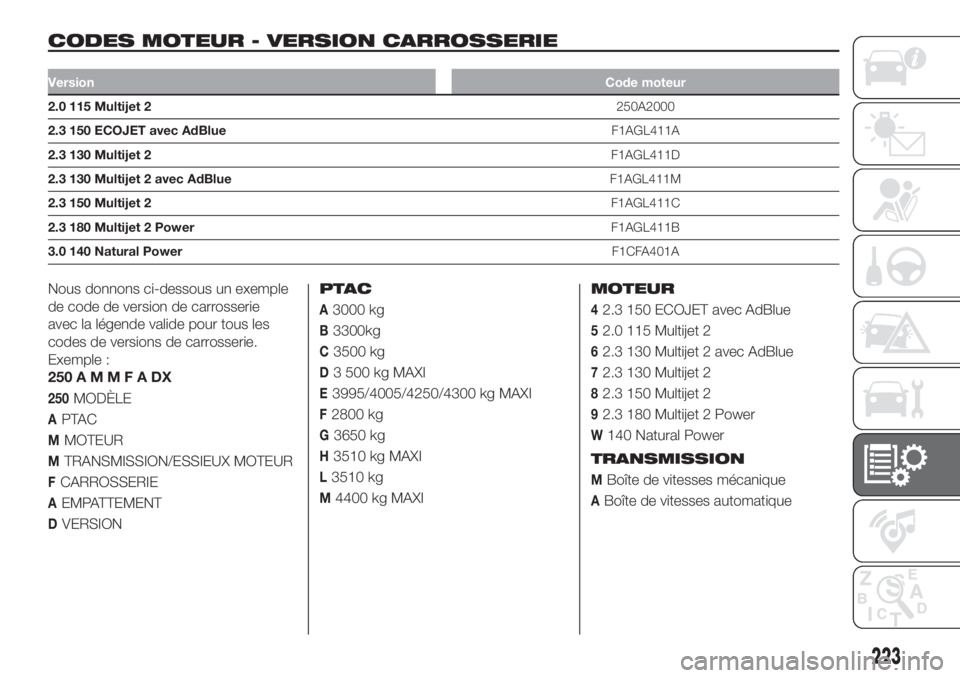

CODES MOTEUR - VERSION CARROSSERIE.
VersionCode moteur
2.0 115 Multijet 2250A2000
2.3 150 ECOJET avec AdBlueF1AGL411A
2.3 130 Multijet 2F1AGL411D
2.3 130 Multijet 2 avec AdBlueF1AGL411M
2.3 150 Multijet 2F1AGL411C
2.3 180 Multijet 2 PowerF1AGL411B
3.0 140 Natural PowerF1CFA401A
Nous donnons ci-dessous un exemple
de code de version de carrosserie
avec la légende valide pour tous les
codes de versions de carrosserie.
Exemple :
250AMMFADX
250MODÈLE
APTAC
MMOTEUR
MTRANSMISSION/ESSIEUX MOTEUR
FCARROSSERIE
AEMPATTEMENT
DVERSIONPTAC
A3000 kg
B3300kg
C3500 kg
D3 500 kg MAXI
E3995/4005/4250/4300 kg MAXI
F2800 kg
G3650 kg
H3510 kg MAXI
L3510 kg
M4400 kg MAXIMOTEUR
42.3 150 ECOJET avec AdBlue
52.0 115 Multijet 2
62.3 130 Multijet 2 avec AdBlue
72.3 130 Multijet 2
82.3 150 Multijet 2
92.3 180 Multijet 2 Power
W140 Natural Power
TRANSMISSION
MBoîte de vitesses mécanique
ABoîte de vitesses automatique
223

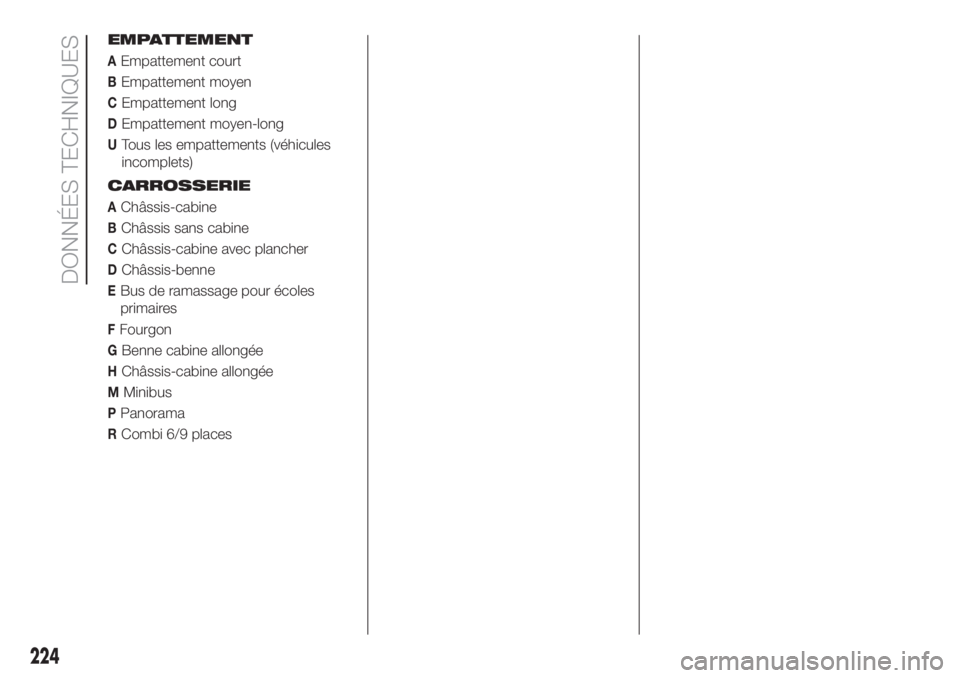

EMPATTEMENT
AEmpattement court
BEmpattement moyen
CEmpattement long
DEmpattement moyen-long
UTous les empattements (véhicules
incomplets)
CARROSSERIE
AChâssis-cabine
BChâssis sans cabine
CChâssis-cabine avec plancher
DChâssis-benne
EBus de ramassage pour écoles
primaires
FFourgon
GBenne cabine allongée
HChâssis-cabine allongée
MMinibus
PPanorama
RCombi 6/9 places
224
DONNÉES TECHNIQUES

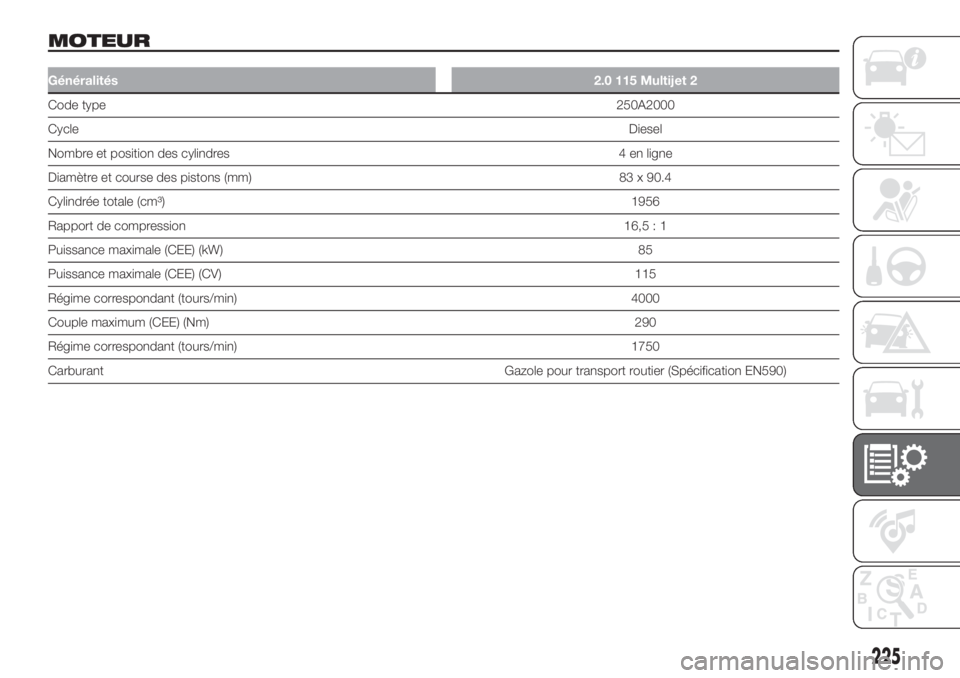

MOTEUR
Généralités2.0 115 Multijet 2
Code type250A2000
CycleDiesel
Nombre et position des cylindres 4 en ligne
Diamètre et course des pistons (mm) 83 x 90.4
Cylindrée totale (cm³)1956
Rapport de compression16,5 : 1
Puissance maximale (CEE) (kW)85
Puissance maximale (CEE) (CV)115
Régime correspondant (tours/min) 4000
Couple maximum (CEE) (Nm)290
Régime correspondant (tours/min) 1750
Carburant Gazole pour transport routier (Spécification EN590)
225

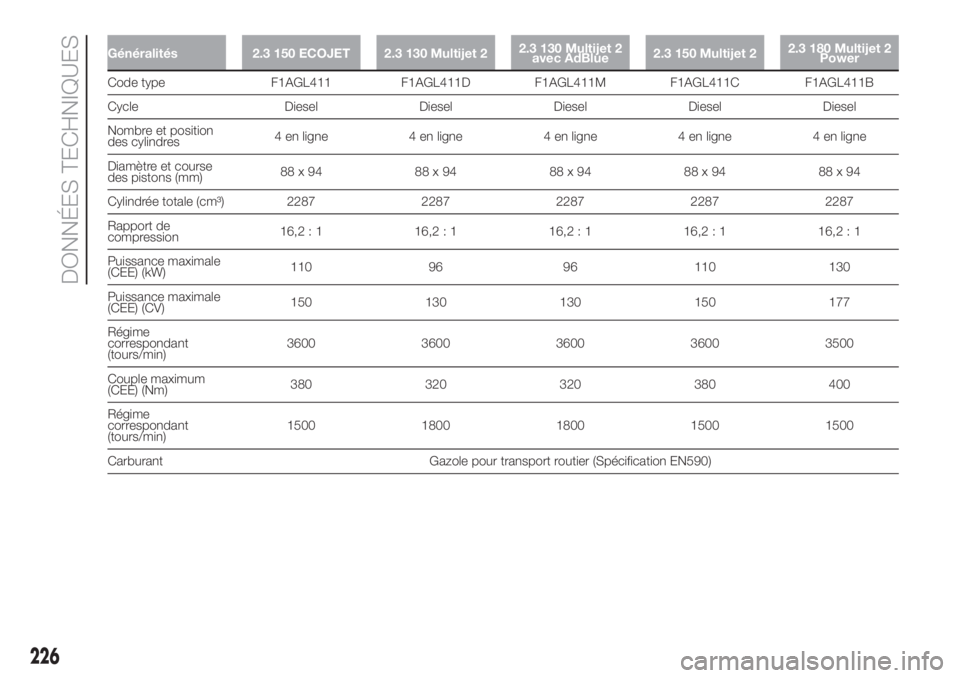

Généralités 2.3 150 ECOJET 2.3 130 Multijet 22.3 130 Multijet 2
avec AdBlue2.3 150 Multijet 22.3 180 Multijet 2
Power
Code type F1AGL411 F1AGL411D F1AGL411M F1AGL411C F1AGL411B
Cycle Diesel Diesel Diesel Diesel Diesel
Nombre et position
des cylindres4 en ligne 4 en ligne 4 en ligne 4 en ligne 4 en ligne
Diamètre et course
des pistons (mm)88x94 88x94 88x94 88x94 88x94
Cylindrée totale (cm³) 2287 2287 2287 2287 2287
Rapport de
compression16,2 : 1 16,2 : 1 16,2 : 1 16,2 : 1 16,2 : 1
Puissance maximale
(CEE) (kW)110 96 96 110 130
Puissance maximale
(CEE) (CV)150 130 130 150 177
Régime
correspondant
(tours/min)3600 3600 3600 3600 3500
Couple maximum
(CEE) (Nm)380 320 320 380 400
Régime
correspondant
(tours/min)1500 1800 1800 1500 1500
Carburant Gazole pour transport routier (Spécification EN590)
226
DONNÉES TECHNIQUES

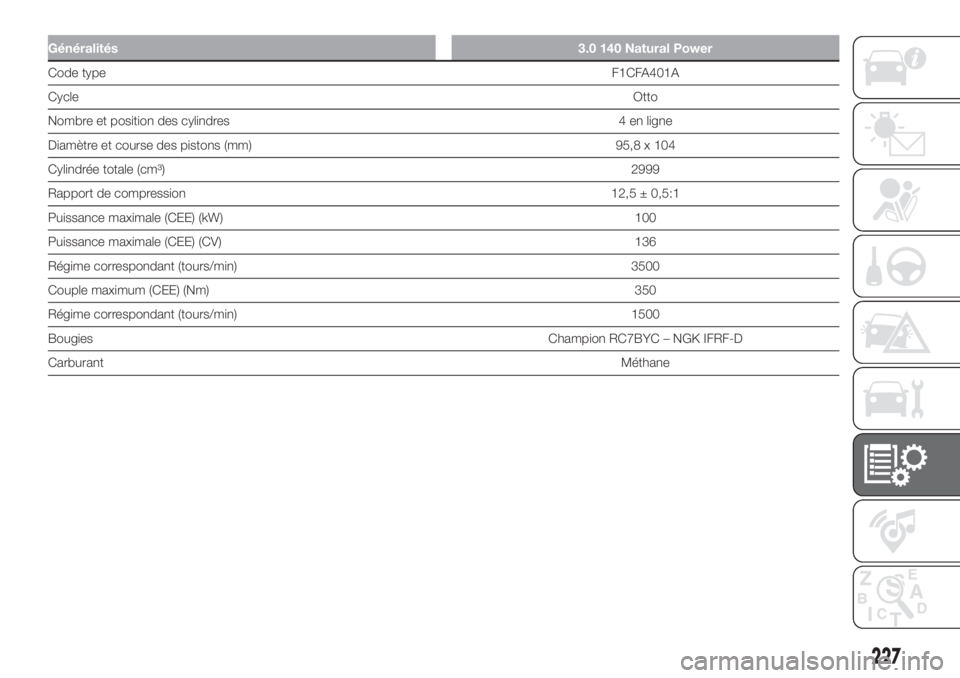

Généralités3.0 140 Natural Power
Code typeF1CFA401A
CycleOtto
Nombre et position des cylindres 4 en ligne
Diamètre et course des pistons (mm) 95,8 x 104
Cylindrée totale (cm³)2999
Rapport de compression12,5 ± 0,5:1
Puissance maximale (CEE) (kW) 100
Puissance maximale (CEE) (CV)136
Régime correspondant (tours/min) 3500
Couple maximum (CEE) (Nm)350
Régime correspondant (tours/min) 1500
BougiesChampion RC7BYC – NGK IFRF-D
CarburantMéthane
227

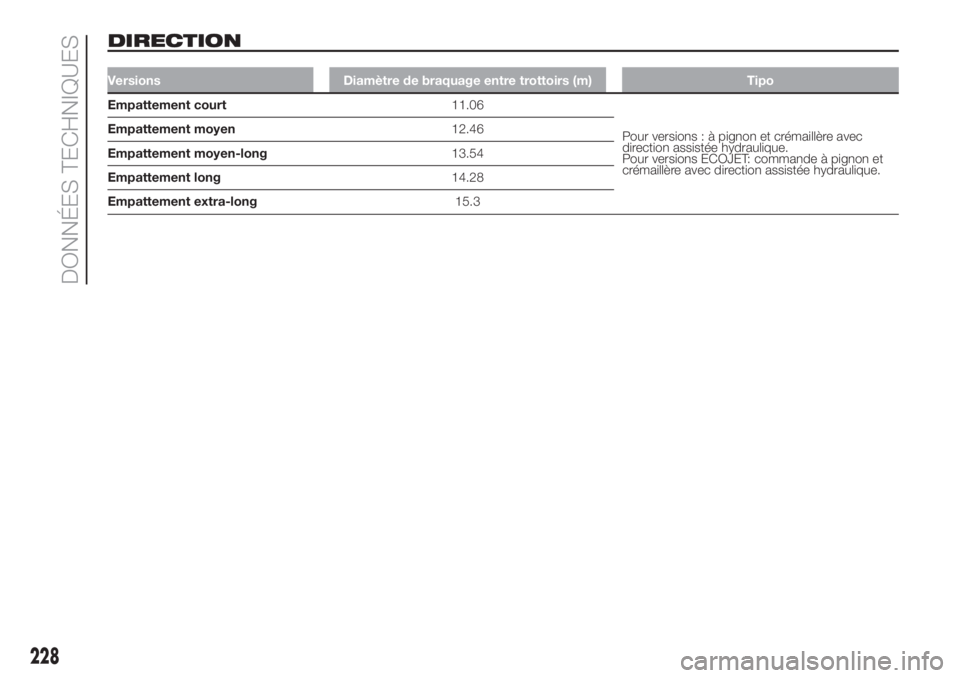

DIRECTION
Versions Diamètre de braquage entre trottoirs (m) Tipo
Empattement court11.06
Pour versions : à pignon et crémaillère avec
direction assistée hydraulique.
Pour versions ECOJET: commande à pignon et
crémaillère avec direction assistée hydraulique. Empattement moyen12.46
Empattement moyen-long13.54
Empattement long14.28
Empattement extra-long15.3
