FIAT DUCATO BASE CAMPER 2017 Notice d'entretien (in French)

LIQUIDE DE FREINS
188) 189)
53)
Dévisser le bouchon E fig. 185 - fig.
186 - fig. 187 - fig. 188, et vérifier que
le liquide contenu dans le réservoir
arrive au niveau maximum.
Le niveau du liquide dans le réservoir ne
doit pas dépasser le repère MAX.
Si l'on doit faire l'appoint, le liquide de
frein préconisé figure dans le tableau
« Fluides et Lubrifiants » (voir chapitre «
Caractéristiques techniques »).
NOTE Nettoyer soigneusement le
bouchon du réservoir et la surface tout
autour.
À l’ouverture du bouchon, veiller surtout
à ce que d'éventuelles impuretés ne
pénètrent dans le réservoir.
Pour le ravitaillement, toujours utiliser
un entonnoir avec filtre intégré d'une
maille inférieure ou égale à 0,12 mm.
ATTENTION Le liquide des freins
absorbe l'humidité, par conséquent, si
l'on utilise la plupart du temps le
véhicule dans des zones où le degré
d'humidité atmosphérique est élevé, le
liquide doit être remplacé plus
fréquemment que ce qui est prévu par
le « Plan d'entretien programmé ».HUILE DU CIRCUIT
HYDRAULIQUE
D'ACTIONNEMENT DE BV
COMFORT-MATIC
Pour le contrôle du niveau d'huile de
BV et pour la vidange d'huile du circuit
hydraulique d'actionnement de
l'embrayage, s'adresser exclusivement
au Réseau d'assistance Fiat.
190)
ATTENTION
181)Ne jamais fumer durant une
intervention dans le compartiment moteur :
il pourrait y avoir du gaz ou des vapeurs
inflammables, avec risque d’incendie.
182)Lorsque le moteur est chaud, agir
avec extrême prudence à l'intérieur du
compartiment moteur : risque de brûlures.
Ne pas oublier que, lorsque le moteur
est chaud, le ventilateur électrique peut
s'actionner : risque de blessures. Attention
aux écharpes, cravates et vêtements non
adhérents : ils peuvent être entraînés
par les éléments en mouvement.
183)Le système de refroidissement est
pressurisé. Au besoin, remplacer le
bouchon uniquement par une pièce
d'origine, sous peine d'une possible
détérioration du système. Lorsque le
moteur est chaud, ne jamais ôter le
bouchon du bac : risque de brûlures.
184)Éviter que le liquide de direction
assistée soit en contact avec les parties
chaudes du moteur : il est inflammable.185)Ne jamais voyager avec le réservoir
de lave-glaces vide : l'action du lave-glace
est fondamentale pour améliorer la
visibilité.
186)Certains additifs du commerce pour
lave-glace sont inflammables. Le
compartiment moteur contient des parties
chaudes dont le contact pourrait les
enflammer.
187)Ne pas dégager le bouchon de la
rallonge sans avoir extrait au préalable le
système à l'aide de l'anneau.
188)Le liquide de freins est toxique et très
corrosif. En cas de contact accidentel,
laver immédiatement les endroits
concernés à l'eau et au savon neutre, puis
rincer abondamment. En cas d'ingestion,
s'adresser immédiatement à un médecin.
189)Le symbole
sur le bidon indique
que le liquide de freins est de type
synthétique et non minéral. L'utilisation de
liquides de type minéral endommage
définitivement les joints spéciaux en
caoutchouc du système de freinage.
190)L'huile de B.V. vidangée contient des
substances nocives pour l'environnement.
Pour la vidange d'huile, il est conseillé de
s'adresser au Réseau Après-vente Fiat, qui
est équipé pour éliminer l'huile usagée
dans le respect de la nature et de la
réglementation.
209

ATTENTION
49)Attention, pendant l'appoint, ne pas
confondre les différents types de liquide :
ils sont tous incompatibles entre eux et
pourraient endommager gravement le
véhicule.
50)L'huile usagée du moteur et le filtre
remplacé contiennent des substances
nocives pour l'environnement. Pour la
vidange de l'huile et le remplacement des
filtres, il est conseillé de s'adresser au
Réseau Après-vente Fiat.
51)Le circuit de refroidissement moteur
utilise le fluide antigel PARAFLU
UP. Pour
l'appoint éventuel, utiliser un fluide du
même type que celui qui se trouve dans le
circuit de refroidissement. Le fluide
PARAFLU
UPne peut être mélangé avec
aucun autre fluide. Si cela devait se
produire, ne démarrer en aucun cas le
moteur et contacter le Réseau Après-vente
Fiat.
52)Ne pas pousser sur la butée de la
direction assistée avec le moteur en
marche pendant plus de 8 secondes
consécutives car cela générerait du bruit et
risquerait de causer des dommages à
l'installation.
53)Veiller à ce que le liquide de freins, qui
est très corrosif, ne vienne au contact
avec les parties peintes. Si ceci venait à se
produire, laver immédiatement à l'eau.
ATTENTION
4)La consommation du liquide de
direction assistée est très basse ; si après
l’appoint il était nécessaire d’en faire un
autre, et cela dans un court laps de temps,
faire contrôler le système auprès du
réseau Après-vente Fiat afin de vérifier des
fuites éventuelles.
FILTRE À AIR /
FILTRE À POLLEN
Pour le remplacement du filtre à air, il
faut s'adresser au réseau Après-vente
Fiat.
FILTRE À AIR - ROUTES
POUSSIÉREUSES
(pour versions/marchés qui le prévoient)
Le filtre à air spécifique pour les zones
poussiéreuses est équipé d'un
dispositif visuel de signalement
d'encrassement A fig. 191.
Il faut par conséquent vérifier
périodiquement l'indication du capteur
d'encrassement (se référer au « Plan
d'Entretien Programmé » du chapitre «
Entretien du véhicule »).
191F1A0238
210
ENTRETIEN DU VÉHICULE

ATTENTION Pour le nettoyage du filtre,
utiliser un jet d'air, ne pas employer
d'eau ou de détergents liquides. Ce
filtre est spécifique pour les zones
poussiéreuses. Par conséquent, pour le
faire remplacer, s'adresser au Réseau
Après-vente Fiat.BATTERIE
La batterie du véhicule est de type à «
Entretien réduit»:encondition normale
d’utilisation, elle ne demande pas de
remplissage de l’électrolyte avec de
l’eau distillée.
Un contrôle périodique, exécuté
exclusivement par le Réseau
Après-vente Fiat ou le personnel
qualifié, est de toute façon nécessaire
pour en vérifier l'efficacité.
La batterie est située à l'intérieur de
l'habitacle, devant le pédalier. Pour
y accéder, retirer le carter de protection.
191) 192)
REMPLACEMENT DE LA
BATTERIE
En cas de besoin, la batterie doit être
remplacée par une autre batterie
d'origine présentant les mêmes
caractéristiques.
En cas de remplacement par une
batterie ayant des caractéristiques
différentes, les échéances d'entretien
prévues par le « Plan d'entretien
programmé » ne sont plus valables.
Pour l'entretien de la batterie, se
conformer strictement aux indications
fournies par le Fabricant.
193) 194)
54) 55)
5)
CONSEILS UTILES POUR
PROLONGER LA DURÉE
DE VIE DE LA BATTERIE
Pour éviter que la batterie ne se
décharge rapidement et pour en
préserver la fonctionnalité, suivre
scrupuleusement les indications
suivantes :
quand on gare le véhicule, s'assurer
que les portes, le capot et les volets
soient bien fermés pour éviter que les
lumières des plafonniers ne restent
allumées à l'intérieur de l'habitacle ;
éteindre tous les plafonniers : de
toute façon le véhicule est équipé d’un
système de coupure automatique
des lumières intérieures ;
moteur éteint, éviter de laisser
certains dispositifs allumés trop
longtemps (par ex. autoradio, feux de
détresse, etc.) ;
avant toute intervention sur
l'équipement électrique, débrancher le
câble du pôle négatif de la batterie
en agissant sur la borne ad hoc ;
serrer les bornes de la batterie à
fond.
211

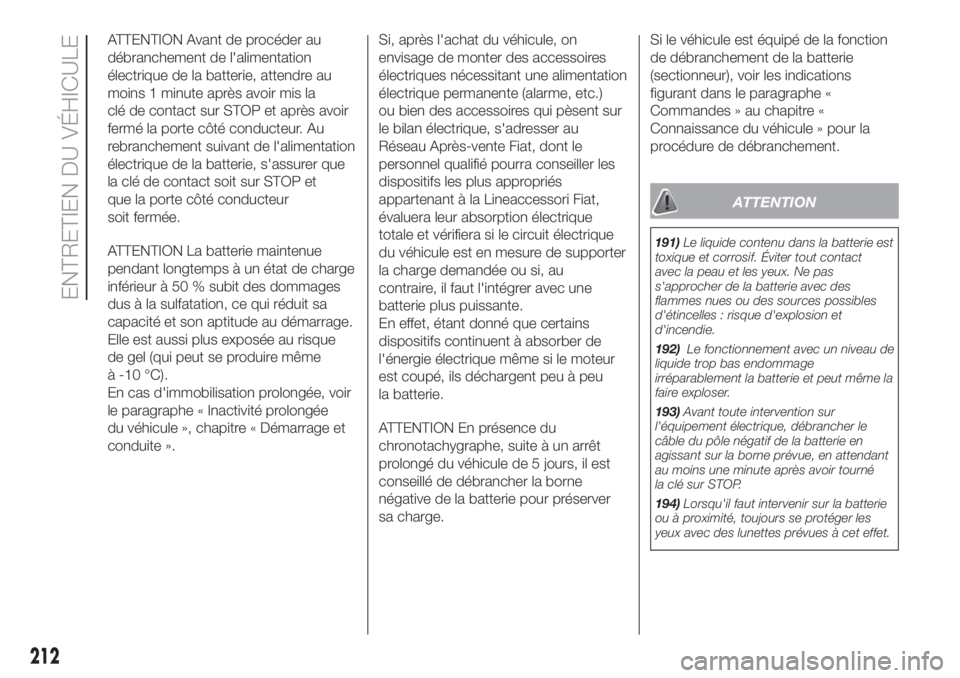

ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir mis la
clé de contact sur STOP et après avoir
fermé la porte côté conducteur. Au
rebranchement suivant de l'alimentation
électrique de la batterie, s'assurer que
la clé de contact soit sur STOP et
que la porte côté conducteur
soit fermée.
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieur à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.
Elle est aussi plus exposée au risque
de gel (qui peut se produire même
à -10 °C).
En cas d'immobilisation prolongée, voir
le paragraphe « Inactivité prolongée
du véhicule », chapitre « Démarrage et
conduite ».Si, après l'achat du véhicule, on
envisage de monter des accessoires
électriques nécessitant une alimentation
électrique permanente (alarme, etc.)
ou bien des accessoires qui pèsent sur
le bilan électrique, s'adresser au
Réseau Après-vente Fiat, dont le
personnel qualifié pourra conseiller les
dispositifs les plus appropriés
appartenant à la Lineaccessori Fiat,
évaluera leur absorption électrique
totale et vérifiera si le circuit électrique
du véhicule est en mesure de supporter
la charge demandée ou si, au
contraire, il faut l'intégrer avec une
batterie plus puissante.
En effet, étant donné que certains
dispositifs continuent à absorber de
l'énergie électrique même si le moteur
est coupé, ils déchargent peu à peu
la batterie.
ATTENTION En présence du
chronotachygraphe, suite à un arrêt
prolongé du véhicule de 5 jours, il est
conseillé de débrancher la borne
négative de la batterie pour préserver
sa charge.Si le véhicule est équipé de la fonction
de débranchement de la batterie
(sectionneur), voir les indications
figurant dans le paragraphe «
Commandes » au chapitre «
Connaissance du véhicule » pour la
procédure de débranchement.
ATTENTION
191)Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact
avec la peau et les yeux. Ne pas
s'approcher de la batterie avec des
flammes nues ou des sources possibles
d'étincelles : risque d'explosion et
d'incendie.
192)Le fonctionnement avec un niveau de
liquide trop bas endommage
irréparablement la batterie et peut même la
faire exploser.
193)Avant toute intervention sur
l'équipement électrique, débrancher le
câble du pôle négatif de la batterie en
agissant sur la borne prévue, en attendant
au moins une minute après avoir tourné
la clé sur STOP.
194)Lorsqu'il faut intervenir sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet.
212
ENTRETIEN DU VÉHICULE

ATTENTION

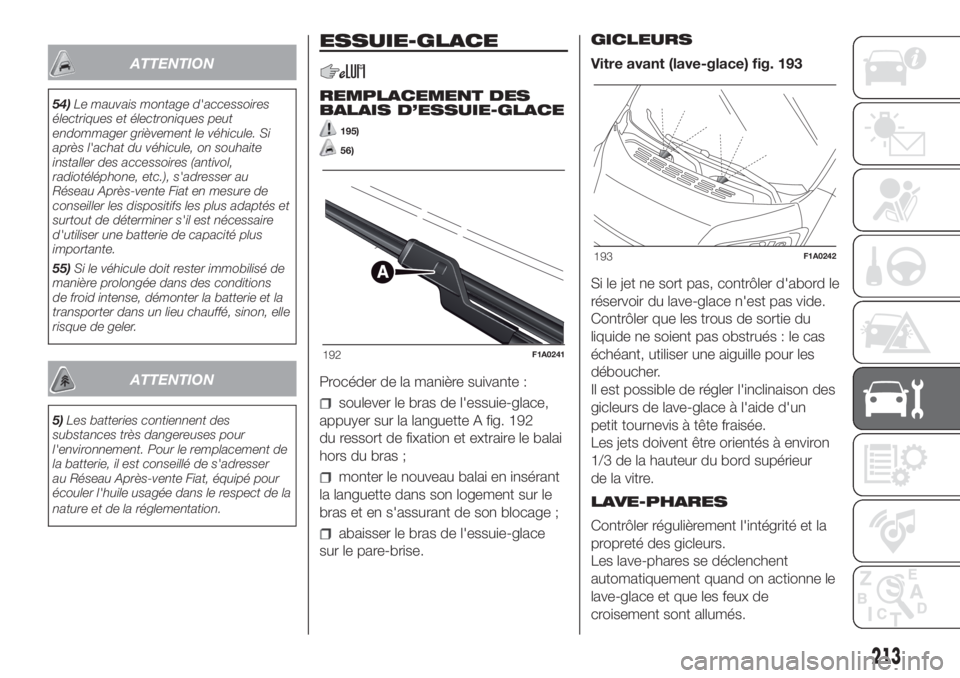

54)Le mauvais montage d'accessoires
électriques et électroniques peut
endommager grièvement le véhicule. Si
après l'achat du véhicule, on souhaite
installer des accessoires (antivol,
radiotéléphone, etc.), s'adresser au
Réseau Après-vente Fiat en mesure de
conseiller les dispositifs les plus adaptés et
surtout de déterminer s'il est nécessaire
d'utiliser une batterie de capacité plus
importante.
55)Si le véhicule doit rester immobilisé de
manière prolongée dans des conditions
de froid intense, démonter la batterie et la
transporter dans un lieu chauffé, sinon, elle
risque de geler.
ATTENTION
5)Les batteries contiennent des
substances très dangereuses pour
l'environnement. Pour le remplacement de
la batterie, il est conseillé de s'adresser
au Réseau Après-vente Fiat, équipé pour
écouler l'huile usagée dans le respect de la
nature et de la réglementation.
ESSUIE-GLACE
REMPLACEMENT DES
BALAIS D’ESSUIE-GLACE
195)
56)
Procéder de la manière suivante :
soulever le bras de l'essuie-glace,
appuyer sur la languette A fig. 192
du ressort de fixation et extraire le balai
hors du bras ;
monter le nouveau balai en insérant
la languette dans son logement sur le
bras et en s'assurant de son blocage ;
abaisser le bras de l'essuie-glace
sur le pare-brise.GICLEURS
Vitre avant (lave-glace) fig. 193
Si le jet ne sort pas, contrôler d'abord le
réservoir du lave-glace n'est pas vide.
Contrôler que les trous de sortie du
liquide ne soient pas obstrués : le cas
échéant, utiliser une aiguille pour les
déboucher.
Il est possible de régler l'inclinaison des
gicleurs de lave-glace à l'aide d'un
petit tournevis à tête fraisée.
Les jets doivent être orientés à environ
1/3 de la hauteur du bord supérieur
de la vitre.
LAVE-PHARES
Contrôler régulièrement l'intégrité et la
propreté des gicleurs.
Les lave-phares se déclenchent
automatiquement quand on actionne le
lave-glace et que les feux de
croisement sont allumés.
192F1A0241
193F1A0242
213

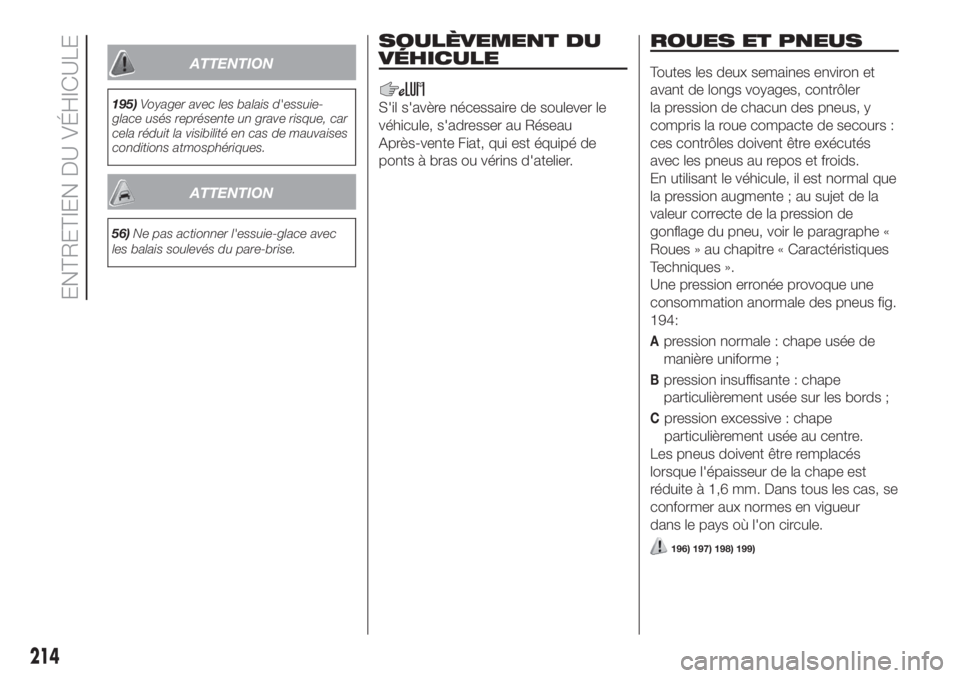

ATTENTION
195)Voyager avec les balais d'essuie-
glace usés représente un grave risque, car
cela réduit la visibilité en cas de mauvaises
conditions atmosphériques.
ATTENTION
56)Ne pas actionner l'essuie-glace avec
les balais soulevés du pare-brise.
SOULÈVEMENT DU
VÉHICULE
S'il s'avère nécessaire de soulever le
véhicule, s'adresser au Réseau
Après-vente Fiat, qui est équipé de
ponts à bras ou vérins d'atelier.
ROUES ET PNEUS
Toutes les deux semaines environ et
avant de longs voyages, contrôler
la pression de chacun des pneus, y
compris la roue compacte de secours :
ces contrôles doivent être exécutés
avec les pneus au repos et froids.
En utilisant le véhicule, il est normal que
la pression augmente ; au sujet de la
valeur correcte de la pression de
gonflage du pneu, voir le paragraphe «
Roues » au chapitre « Caractéristiques
Techniques ».

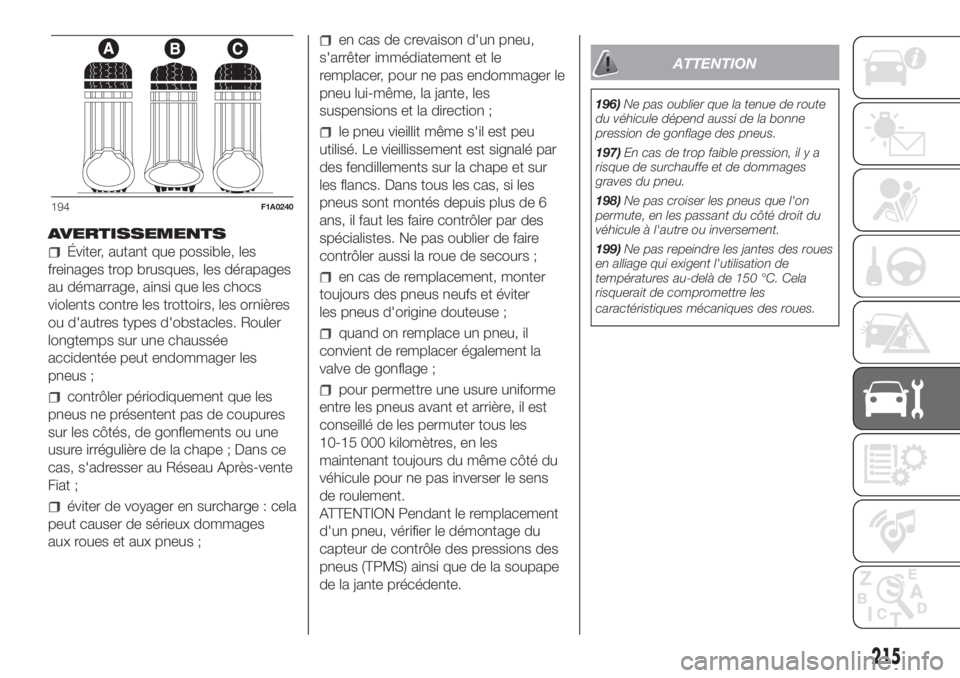

Une pression erronée provoque une
consommation anormale des pneus fig.
194:
Apression normale : chape usée de
manière uniforme ;
Bpression insuffisante : chape
particulièrement usée sur les bords ;
Cpression excessive : chape
particulièrement usée au centre.
Les pneus doivent être remplacés
lorsque l'épaisseur de la chape est
réduite à 1,6 mm. Dans tous les cas, se
conformer aux normes en vigueur
dans le pays où l'on circule.
196) 197) 198) 199)
214
ENTRETIEN DU VÉHICULE

AVERTISSEMENTS
Éviter, autant que possible, les
freinages trop brusques, les dérapages
au démarrage, ainsi que les chocs
violents contre les trottoirs, les ornières
ou d'autres types d'obstacles. Rouler
longtemps sur une chaussée
accidentée peut endommager les
pneus ;
contrôler périodiquement que les
pneus ne présentent pas de coupures
sur les côtés, de gonflements ou une
usure irrégulière de la chape ; Dans ce
cas, s'adresser au Réseau Après-vente
Fiat ;
éviter de voyager en surcharge : cela
peut causer de sérieux dommages
aux roues et aux pneus ;
en cas de crevaison d'un pneu,
s'arrêter immédiatement et le
remplacer, pour ne pas endommager le
pneu lui-même, la jante, les
suspensions et la direction ;
le pneu vieillit même s'il est peu
utilisé. Le vieillissement est signalé par
des fendillements sur la chape et sur
les flancs. Dans tous les cas, si les
pneus sont montés depuis plus de 6
ans, il faut les faire contrôler par des
spécialistes. Ne pas oublier de faire
contrôler aussi la roue de secours ;
en cas de remplacement, monter
toujours des pneus neufs et éviter
les pneus d'origine douteuse ;
quand on remplace un pneu, il
convient de remplacer également la
valve de gonflage ;
pour permettre une usure uniforme
entre les pneus avant et arrière, il est
conseillé de les permuter tous les
10-15 000 kilomètres, en les
maintenant toujours du même côté du
véhicule pour ne pas inverser le sens
de roulement.
ATTENTION Pendant le remplacement
d'un pneu, vérifier le démontage du
capteur de contrôle des pressions des
pneus (TPMS) ainsi que de la soupape
de la jante précédente.
ATTENTION
196)Ne pas oublier que la tenue de route
du véhicule dépend aussi de la bonne
pression de gonflage des pneus.
197)En cas de trop faible pression, il y a
risque de surchauffe et de dommages
graves du pneu.
198)Ne pas croiser les pneus que l'on
permute, en les passant du côté droit du
véhicule à l'autre ou inversement.
199)Ne pas repeindre les jantes des roues
en alliage qui exigent l'utilisation de
températures au-delà de 150 °C. Cela
risquerait de compromettre les
caractéristiques mécaniques des roues.
194F1A0240
215

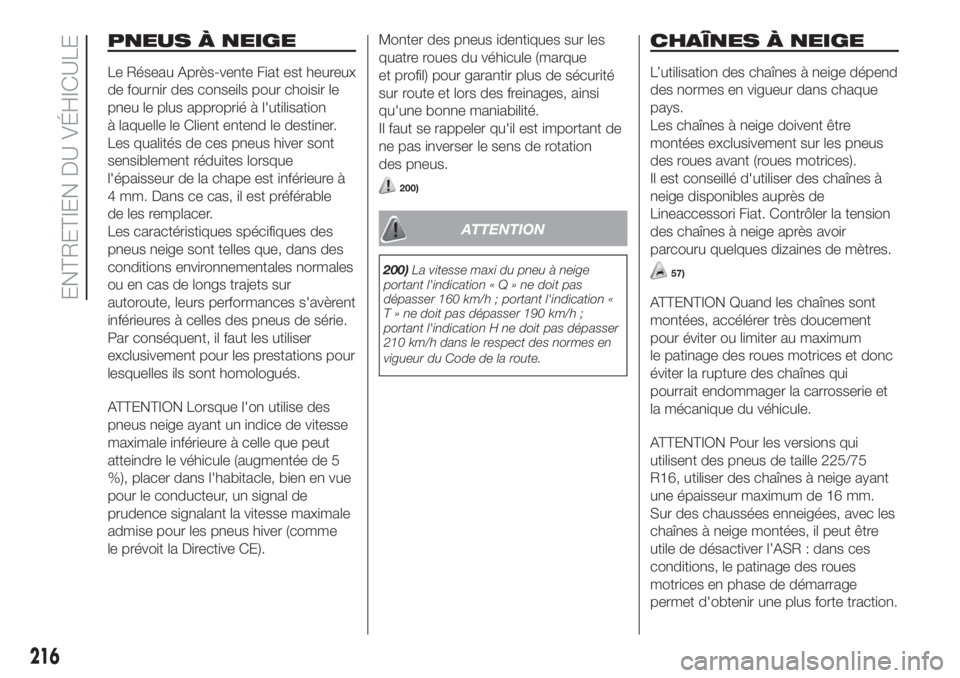

PNEUS À NEIGE
Le Réseau Après-vente Fiat est heureux
de fournir des conseils pour choisir le
pneu le plus approprié à l'utilisation
à laquelle le Client entend le destiner.
Les qualités de ces pneus hiver sont
sensiblement réduites lorsque
l'épaisseur de la chape est inférieure à
4 mm. Dans ce cas, il est préférable
de les remplacer.
Les caractéristiques spécifiques des
pneus neige sont telles que, dans des
conditions environnementales normales
ou en cas de longs trajets sur
autoroute, leurs performances s'avèrent
inférieures à celles des pneus de série.
Par conséquent, il faut les utiliser
exclusivement pour les prestations pour
lesquelles ils sont homologués.
ATTENTION Lorsque l'on utilise des
pneus neige ayant un indice de vitesse
maximale inférieure à celle que peut
atteindre le véhicule (augmentée de 5
%), placer dans l'habitacle, bien en vue
pour le conducteur, un signal de
prudence signalant la vitesse maximale
admise pour les pneus hiver (comme
le prévoit la Directive CE).Monter des pneus identiques sur les
quatre roues du véhicule (marque
et profil) pour garantir plus de sécurité
sur route et lors des freinages, ainsi
qu'une bonne maniabilité.
Il faut se rappeler qu'il est important de
ne pas inverser le sens de rotation
des pneus.
200)
ATTENTION
200)La vitesse maxi du pneu à neige
portant l'indication«Q»nedoit pas
dépasser 160 km/h ; portant l'indication «
T » ne doit pas dépasser 190 km/h ;
portant l'indication H ne doit pas dépasser
210 km/h dans le respect des normes en
vigueur du Code de la route.
CHAÎNES À NEIGE
L’utilisation des chaînes à neige dépend
des normes en vigueur dans chaque
pays.
Les chaînes à neige doivent être
montées exclusivement sur les pneus
des roues avant (roues motrices).
Il est conseillé d'utiliser des chaînes à
neige disponibles auprès de
Lineaccessori Fiat. Contrôler la tension
des chaînes à neige après avoir
parcouru quelques dizaines de mètres.
57)
ATTENTION Quand les chaînes sont
montées, accélérer très doucement
pour éviter ou limiter au maximum
le patinage des roues motrices et donc
éviter la rupture des chaînes qui
pourrait endommager la carrosserie et
la mécanique du véhicule.
ATTENTION Pour les versions qui
utilisent des pneus de taille 225/75
R16, utiliser des chaînes à neige ayant
une épaisseur maximum de 16 mm.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être
utile de désactiver l’ASR : dans ces
conditions, le patinage des roues
motrices en phase de démarrage
permet d'obtenir une plus forte traction.
216
ENTRETIEN DU VÉHICULE

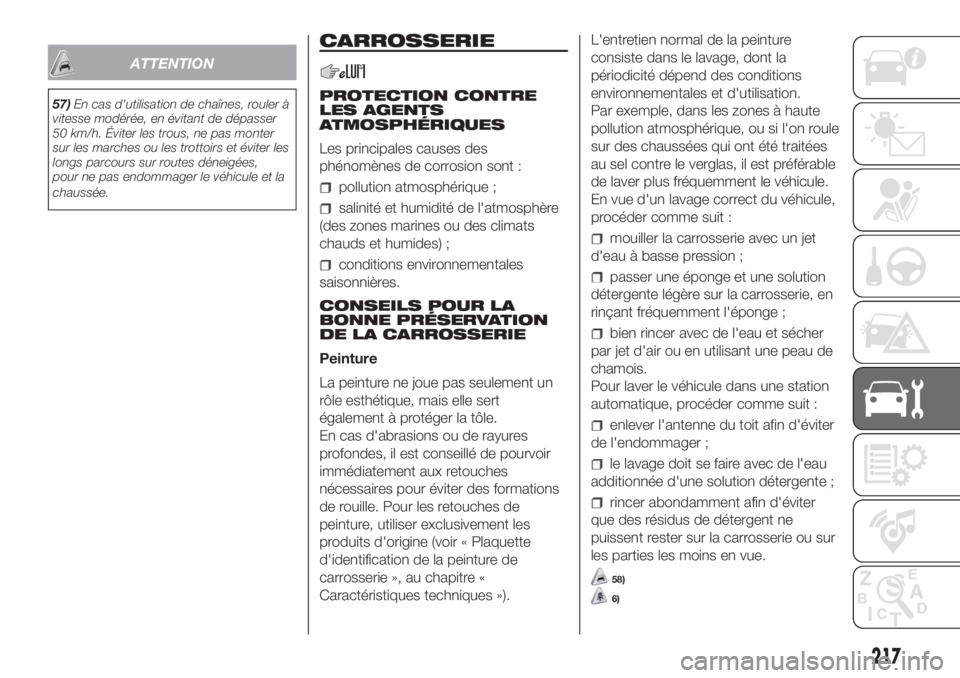

ATTENTION
57)En cas d'utilisation de chaînes, rouler à
vitesse modérée, en évitant de dépasser
50 km/h. Éviter les trous, ne pas monter
sur les marches ou les trottoirs et éviter les
longs parcours sur routes déneigées,
pour ne pas endommager le véhicule et la
chaussée.
CARROSSERIE
PROTECTION CONTRE
LES AGENTS
ATMOSPHÉRIQUES
Les principales causes des
phénomènes de corrosion sont :
pollution atmosphérique ;
salinité et humidité de l'atmosphère
(des zones marines ou des climats
chauds et humides) ;
conditions environnementales
saisonnières.
CONSEILS POUR LA
BONNE PRÉSERVATION
DE LA CARROSSERIE
Peinture
La peinture ne joue pas seulement un
rôle esthétique, mais elle sert
également à protéger la tôle.
En cas d'abrasions ou de rayures
profondes, il est conseillé de pourvoir
immédiatement aux retouches
nécessaires pour éviter des formations
de rouille. Pour les retouches de
peinture, utiliser exclusivement les
produits d'origine (voir « Plaquette
d'identification de la peinture de
carrosserie », au chapitre «
Caractéristiques techniques »).L'entretien normal de la peinture
consiste dans le lavage, dont la
périodicité dépend des conditions
environnementales et d'utilisation.
Par exemple, dans les zones à haute
pollution atmosphérique, ou si l'on roule
sur des chaussées qui ont été traitées
au sel contre le verglas, il est préférable
de laver plus fréquemment le véhicule.
En vue d'un lavage correct du véhicule,
procéder comme suit :
mouiller la carrosserie avec un jet
d'eau à basse pression ;
passer une éponge et une solution
détergente légère sur la carrosserie, en
rinçant fréquemment l'éponge ;
bien rincer avec de l'eau et sécher
par jet d'air ou en utilisant une peau de
chamois.
Pour laver le véhicule dans une station
automatique, procéder comme suit :
enlever l'antenne du toit afin d'éviter
de l'endommager ;
le lavage doit se faire avec de l'eau
additionnée d'une solution détergente ;
rincer abondamment afin d'éviter
que des résidus de détergent ne
puissent rester sur la carrosserie ou sur
les parties les moins en vue.
58)
6)
217

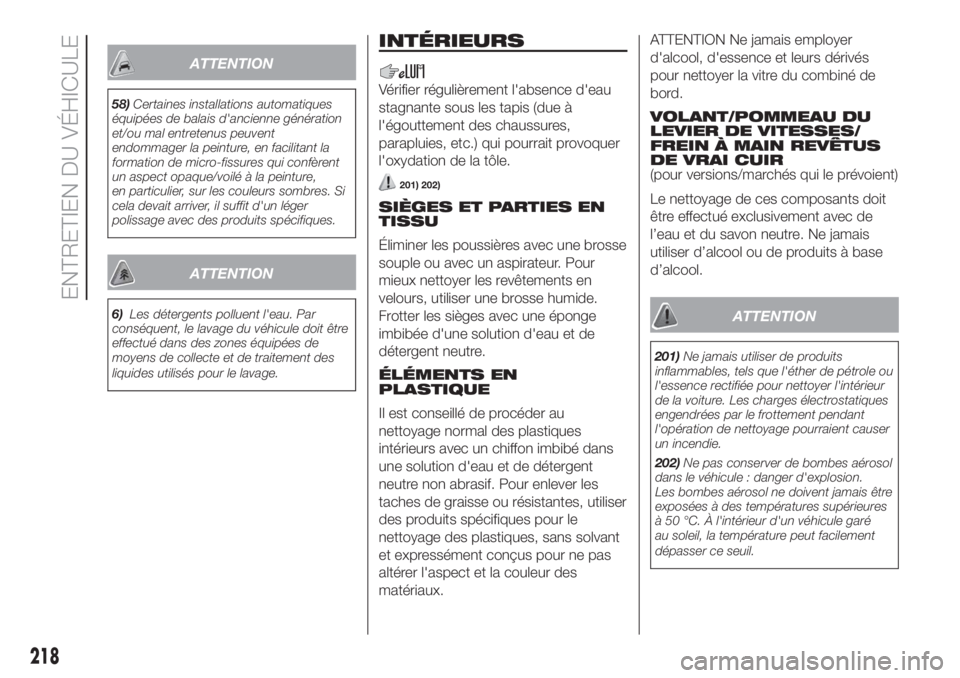

ATTENTION
58)Certaines installations automatiques
équipées de balais d'ancienne génération
et/ou mal entretenus peuvent
endommager la peinture, en facilitant la
formation de micro-fissures qui confèrent
un aspect opaque/voilé à la peinture,
en particulier, sur les couleurs sombres. Si
cela devait arriver, il suffit d'un léger
polissage avec des produits spécifiques.
ATTENTION
6)Les détergents polluent l'eau. Par
conséquent, le lavage du véhicule doit être
effectué dans des zones équipées de
moyens de collecte et de traitement des
liquides utilisés pour le lavage.
INTÉRIEURS
Vérifier régulièrement l'absence d'eau
stagnante sous les tapis (due à
l'égouttement des chaussures,
parapluies, etc.) qui pourrait provoquer
l'oxydation de la tôle.
201) 202)
SIÈGES ET PARTIES EN
TISSU
Éliminer les poussières avec une brosse
souple ou avec un aspirateur. Pour
mieux nettoyer les revêtements en
velours, utiliser une brosse humide.
Frotter les sièges avec une éponge
imbibée d'une solution d'eau et de
détergent neutre.
ÉLÉMENTS EN
PLASTIQUE
Il est conseillé de procéder au
nettoyage normal des plastiques
intérieurs avec un chiffon imbibé dans
une solution d'eau et de détergent
neutre non abrasif. Pour enlever les
taches de graisse ou résistantes, utiliser
des produits spécifiques pour le
nettoyage des plastiques, sans solvant
et expressément conçus pour ne pas
altérer l'aspect et la couleur des
matériaux.ATTENTION Ne jamais employer
d'alcool, d'essence et leurs dérivés
pour nettoyer la vitre du combiné de
bord.
VOLANT/POMMEAU DU
LEVIER DE VITESSES/
FREIN À MAIN REVÊTUS
DE VRAI CUIR
(pour versions/marchés qui le prévoient)
Le nettoyage de ces composants doit
être effectué exclusivement avec de
l’eau et du savon neutre. Ne jamais
utiliser d’alcool ou de produits à base
d’alcool.
ATTENTION
201)Ne jamais utiliser de produits
inflammables, tels que l'éther de pétrole ou
l'essence rectifiée pour nettoyer l'intérieur
de la voiture. Les charges électrostatiques
engendrées par le frottement pendant
l'opération de nettoyage pourraient causer
un incendie.
202)Ne pas conserver de bombes aérosol
dans le véhicule : danger d'explosion.
Les bombes aérosol ne doivent jamais être
exposées à des températures supérieures
à 50 °C. À l'intérieur d'un véhicule garé
au soleil, la température peut facilement
dépasser ce seuil.
218
ENTRETIEN DU VÉHICULE
