FIAT DUCATO BASE CAMPER 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

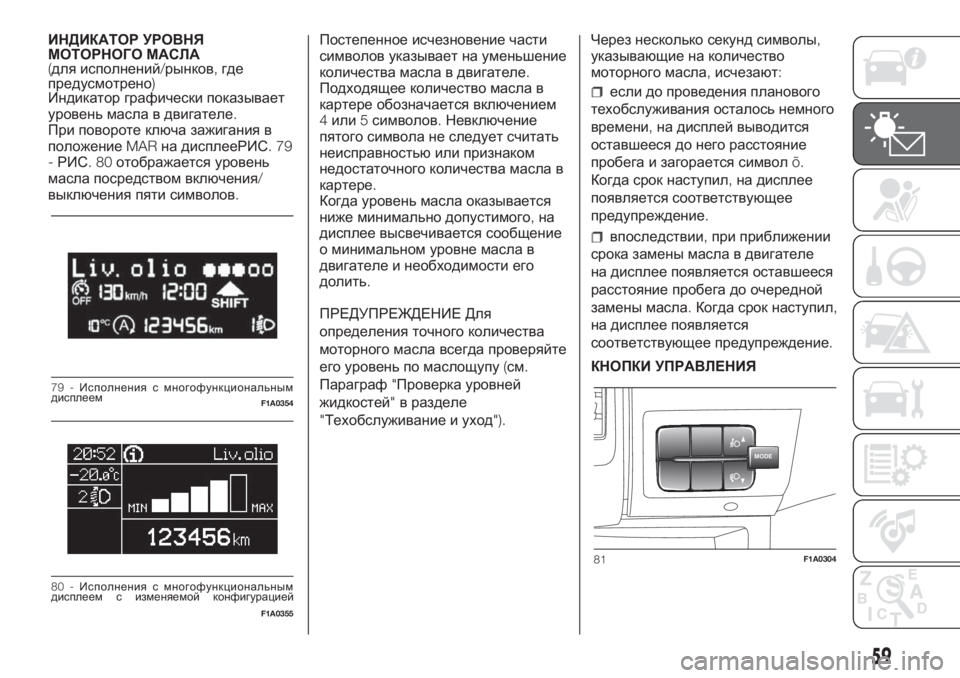

ИНДИКАТОР УРОВНЯ
МОТОРНОГО МАСЛА
(для исполнений/рынков,где
предусмотрено)
Индикатор графически показывает
уровень масла в двигателе.
При повороте ключа зажигания в
положениеMARна дисплееРИС.79
-РИС.80отображается уровень
масла посредством включения/
выключения пяти символов.Постепенное исчезновение части
символов указывает на уменьшение
количества масла в двигателе.
Подходящее количество масла в
картере обозначается включением
4или5символов.Невключение
пятого символа не следует считать
неисправностьюили признаком
недостаточного количества масла в
картере.
Когда уровень масла оказывается
ниже минимально допустимого,на
дисплее высвечивается сообщение
о минимальном уровне масла в
двигателе и необходимости его
долить.
ПРЕДУПРЕЖДЕНИЕ Для
определения точного количества
моторного масла всегда проверяйте
его уровень по маслощупу(см.
Параграф"Проверка уровней
жидкостей"в разделе
"Техобслуживание и уход").Через несколько секунд символы,
указывающие на количество
моторного масла,исчезают:
если до проведения планового
техобслуживания осталось немного
времени,на дисплей выводится
оставшееся до него расстояние
пробега и загорается символõ.
Когда срок наступил,на дисплее
появляется соответствующее
предупреждение.
впоследствии,при приближении
срока замены масла в двигателе
на дисплее появляется оставшееся
расстояние пробега до очередной
замены масла.Когда срок наступил,
на дисплее появляется
соответствующее предупреждение.
КНОПКИ УПРАВЛЕНИЯ
79 -Исполнения с многофункциональным
дисплеемF1A0354
Liv.olio
MAX MIN
80 -Исполнения с многофункциональным
дисплеем с изменяемой конфигурацией
F1A0355
MODE
81F1A0304
59

Кнопка служит для
перемещения по окну и по
соответствующим опциям
вверх или для увеличения
показанного значения.
MODEКраткое нажатие для доступа в
менюи/или для перехода в
следующее окно или для
подтверждения нужного выбора.
Длительное нажатие для возврата к
стандартному окну изображения.
Кнопка служит для
перемещения по окну и по
соответствующим опциям
вниз или для уменьшения
выведенного значения.
ПРИМЕЧАНИЯКнопки
и
могут включать различные
функции в зависимости от
следующих ситуаций:
Регулировка внутреннего
освещения автомобиля
-с включенными габаритными
огнями и при активном стандартном
окне кнопки позволяют
регулировать интенсивность света в
салоне автомобиля.Менюнастройки
-внутри менюкнопки позволяют
перемещаться вверх или вниз;
-в ходе операций настройки кнопки
позволяют повышать или понижать
соответствующие значения.
МЕНЮ НАСТРОЙКИ
Функции менюнастройки
Менюнастройки можно
активировать кратким нажатием
кнопкиMODE.
Меню включает в себя следующие
функции:
Меню
Освещение
Корректор положения фар
Звуковой сигнал ограничения
скорости
Датчик фар
Угловые огни
Датчик дождя
Включение функцииtrip B
Дорожный знак
Регулировка времени
Регулировка даты
AUTOCLOSE (Автоматическая
система централизованного
управления замками дверей)
Единица измерения
Язык
Громкость звукового оповещения
Сервис
Подушка безопасности
пассажира
Дневные ходовые огни
Автоматический дальний свет
Выход из меню
Однократными нажатиями на
кнопки
илиможно
перемещаться по списку меню
настроек.
На этом этапе режимы управления
отличаются друг от друга и зависят
от характеристики выбранных
пунктов меню.
60
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

БОРТОВОЙ КОМПЬЮТЕР
КРАТКОЕ ОПИСАНИЕ
Бортовой компьютер дает
возможность вывести на дисплей
параметры рабочего состояния
автомобиля,когда ключ
зажигания находится в положении
MAR.Данная функция включает
два раздельных модуля"Trip A"и
"Trip B",которые полностью
контролируют работу(поездки)
автомобиля независимо друг от
друга.Обе функции можно
обнулять(сброс-начало новой
поездки).
Trip Aпозволяет выводить
следующие параметры
Наружная температура
Запас хода
Пройденное расстояние А
Средний расход А
Текущий расход
Средняя скорость А
Время поездки А
(продолжительность управления
автомобилем)
ОбнулениеTrip ATripВ,представленный только на
многофункциональном дисплее,
позволяет видеть следующие
параметры:
Пройденное расстояниеB
Средний расходB
Средняя скоростьB
Время поездкиB
(продолжительность управления
автомобилем).
7)
Выход из функцииTrip
Из функцииTRIPможно выйти
автоматически после просмотра
всех параметров или при
удержании кнопкиMODEболее1
секунды.
ВНИМАНИЕ!
7)ФункцияTrip Bможет быть
отключена(см.параграф«Включение
Trip B»).Параметры"Запас хода"и
"Текущий расход"обнулить нельзя.
61

КОНТРОЛЬНЫЕ ЛАМПЫ И СООБЩЕНИЯ
Включение контрольной лампы сопровождается специальным сообщением и/или звуковым сигналом,если это
предусмотрено на приборной панели.Такого рода краткая сигнализация служит в качестве предупреждения;она не
должна считаться исчерпывающей и/или альтернативной к указаниям настоящего Руководства по эксплуатации и
обслуживанию,которое всегда рекомендуется внимательно прочитать.При появлении аварийной сигнализации
всегдаивлюбомслучае обращайтесь к настоящей главе.
ПРЕДУПРЕЖДЕНИЕ.Сигналы о неисправностях,которые появляются на дисплее,делятся на две категории:
серьезные и менее серьезные.Серьезные неисправности вызывают повторяющийся в течение длительного
времени цикл сигналов.Менее серьезные неисправности вызывают цикл сигналов в течение более короткого
времени.Можно прервать цикл визуализации сигналов обеих категорий.Индикатор на панели приборов будет
гореть до тех пор,пока не будет устранена причина неисправности.
62
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

Контрольные лампы на панели приборов
Что означает Что делать
красная лампаНЕДОСТАТОЧНЫЙ УРОВЕНЬ ТОРМОЗНОЙ
ЖИДКОСТИ/СТОЯНОЧНЫЙ ТОРМОЗ ВЗВЕДЕН
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Недостаточный уровень тормозной жидкости
Индикатор загорается,когда уровень тормозной
жидкости в бачке опускается ниже минимального
по причине возможной утечки жидкости из
системы.Восстановите уровень тормозной жидкости и
убедитесь,что индикаторная лампа гаснет.
Если контрольная лампа загорается во время
движения(в некоторых исполнениях
одновременно с появлением сообщения на
дисплее),нужно немедленно остановиться и
обратиться на ближайшуюстанцию
техобслуживанияFiat.
Стояночный тормоз включен
Контрольная лампа загорается при взведенном
стояночном тормозе.Отпустите стояночный тормоз и убедитесь,что
индикаторная лампа погасла.
Если индикаторная лампа продолжает гореть,
обратитесь в сервисный центрFiat.
63

Что означает Что делать
красная лампа
янтарно-желтая лампа
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫEBD
Одновременное включение контрольных ламп
(красная),(янтарно-желтая)и
(янтарно-желтая)(для исполнений/рынков,где
предусмотрено)при включенном двигателе
указывает на неисправность в системеEBDили
на неготовность ее к работе.В таком случае при
резком торможении может произойти
преждевременная блокировка задних колес с
возможностьюзаноса автомобиля.
На дисплей выводится соответствующее
сообщение.С соблюдением всех предосторожностей следует
немедленно доехать до ближайшего сервисного
центраFiatдля проверки работы системы.
красная лампаНЕИСПРАВНОСТЬ ПОДУШЕК БЕЗОПАСНОСТИ
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Постоянно включенная лампа указывает на
неисправность системы подушек безопасности.
В некоторых исполнениях на дисплей выводится
соответствующее сообщение.
43) 44)
64
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

Что означает Что делать
красная лампаРЕМНИ БЕЗОПАСНОСТИ НЕ ПРИСТЕГНУТЫ
(для исполнений/рынков,где предусмотрено)
Контрольная лампа включается,когда
автомобиль остановлен и ремень безопасности
со стороны водителя не пристегнут.
Контрольная лампа начинает мигать и
включается звуковой сигнал(зуммер),когда
автомобиль находится в движении,а ремни
безопасности водителя пристегнуты
неправильно.Для перманентного отключения звуковой
сигнализации(зуммера)системыS. B. R. (Seat Belt
Reminder —система напоминания о
непристегнутом ремне безопасности),обратитесь
в сервисный центрFiat.При наличии
многофункционального дисплея система может
быть вновь подключена через меню настроек.
НЕИСПРАВНОСТЬ КОРОБКИ ПЕРЕДАЧ
“COMFORT-MATIC”
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Мигание индикатора на панели(в сопровождении
текстового сообщения на многофункциональном
дисплее с изменяемой конфигурацией и
звукового сигнала зуммера)свидетельствует о
неисправности в коробке передач.При появлении сообщения о неполадке коробки
передач как можно скорее обратитесь в
сервисный центрFiatдля проведения техосмотра.
65

Что означает Что делать
ВЫСОКАЯ ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Контрольная лампа загорается в случае
перегрева двигателя.
На дисплей выводится соответствующее
сообщение.При обычном движении:остановите автомобиль,
заглушите двигатель и убедитесь,что уровень
воды в бачке не находится ниже отметкиMIN.В
этом случае дождитесь охлаждения двигателя,
медленно и осторожно снимите пробку,долейте
охлаждающую жидкость и убедитесь,что ее
уровень находится между отметкамиMINиMAX
на бачке.Следует также визуально проверить
систему на наличие протечек жидкости.Если при
следующем запуске двигателя контрольная
лампа вновь загорится,обратитесь на станцию
техобслуживанияFiat.
В тяжелом режиме эксплуатации автомобиля
(например,в случае вождения с использованием
всех эксплуатационных характеристик):
замедлите движение,если контрольная лампа
продолжает гореть,остановите автомобиль.
Подождите2-3минуты,не выключая двигатель и
слегка нажимая на педаль акселератора для
улучшения циркуляции охлаждающей жидкости,а
затем заглушите двигатель.Проверьте уровень
жидкости,как описано выше.
ПРЕДУПРЕЖДЕНИЕ.При тяжелом режиме
эксплуатации автомобиля перед остановкой
двигателя рекомендуется оставить его
включенным и слегка нажимать на педаль газа в
течение нескольких минут.
66
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

Что означает Что делать
красная лампаНЕДОСТАТОЧНАЯ ЗАРЯДКА
АККУМУЛЯТОРНОЙ БАТАРЕИ
При повороте ключа в положениеMAR
контрольная лампа загорается,но она должна
погаснуть как только заводится двигатель(когда
двигатель на низких оборотах,допускается
краткая задержка выключения лампы).Если контрольная лампа продолжает гореть,
немедленно обратитесь на станцию
техобслуживанияFiat.
67

Что означает Что делать
красная лампаНЕДОСТАТОЧНОЕ ДАВЛЕНИЕ МОТОРНОГО
МАСЛА
При повороте ключа в положениеMAR
индикаторная лампа загорается,но через
несколько секунд она должна погаснуть,как
только будет заведен двигатель.
Контрольная лампа загорается ровным светом
вместе с сообщением на дисплее,когда система
отслеживает недостаточное давление моторного
масла.
8)
ОТРАБОТАННОЕ МОТОРНОЕ МАСЛО
(только для исполненийMultijetс фильтромDPF)
Контрольная лампа загорается и мигает вместе с
сообщением на дисплее(для исполнений/рынков,
где предусмотрено),когда система отслеживает
низкое качество моторного масла.
Включение контрольной лампы в импульсном
режиме не должно считаться неисправностью
автомобиля;она указывает водителю,что
обычная эксплуатация транспортного средства
привела к необходимости заменить моторное
масло.Если масло не будет заменено,по
достижении второй степени отработки,на панели
приборов загорится также контрольная лампа
и работа двигателя будет ограничена до
скорости3000об/мин.
Если по достижении третьей степени отработки
масло не будет заменено,скорость работы
двигателя будет ограничена до1500об/мин во
избежание серьезных повреждений.В этом случае следует незамедлительно
обратиться в сервисный центрFiat.
45) 46)
Процесс отработки моторного масла ускоряется
следующими факторами:
–преимущественное использование автомобиля
в городе,что учащает процесс регенерацииDPF
–использование автомобиля на краткие
расстояния,которые не дают двигателю
возможность достичь рабочей температуры
–постоянное прерывание процесса регенерации,
на что указывает включение контрольной лампы
фильтраDPF.
68
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
