FIAT DUCATO BASE CAMPER 2018 Betriebsanleitung (in German)

Die Lampe aus den seitlichen
Kontakten austauschen lösen, wobei zu
prüfen ist, dass die neue Lampe richtig
zwischen diesen befestigt wird.
Die mit Druck eingesetzte
Leuchtgruppe wieder einsetzen.

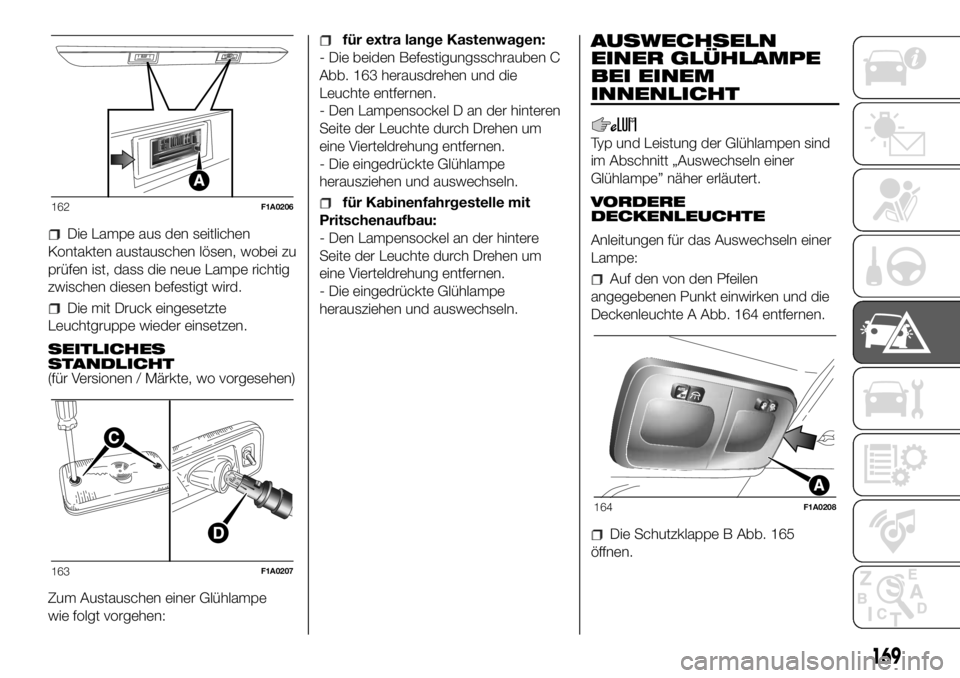

SEITLICHES
STANDLICHT
(für Versionen / Märkte, wo vorgesehen)
Zum Austauschen einer Glühlampe
wie folgt vorgehen:
für extra lange Kastenwagen:
- Die beiden Befestigungsschrauben C
Abb. 163 herausdrehen und die
Leuchte entfernen.
- Den Lampensockel D an der hinteren
Seite der Leuchte durch Drehen um
eine Vierteldrehung entfernen.
- Die eingedrückte Glühlampe
herausziehen und auswechseln.
für Kabinenfahrgestelle mit
Pritschenaufbau:
- Den Lampensockel an der hintere
Seite der Leuchte durch Drehen um
eine Vierteldrehung entfernen.
- Die eingedrückte Glühlampe
herausziehen und auswechseln.
AUSWECHSELN
EINER GLÜHLAMPE
BEI EINEM
INNENLICHT
Typ und Leistung der Glühlampen sind
im Abschnitt „Auswechseln einer
Glühlampe” näher erläutert.
VORDERE
DECKENLEUCHTE
Anleitungen für das Auswechseln einer
Lampe:
Auf den von den Pfeilen
angegebenen Punkt einwirken und die
Deckenleuchte A Abb. 164 entfernen.
Die Schutzklappe B Abb. 165
öffnen.
162F1A0206
163F1A0207
164F1A0208
169

Die Lampen C Abb. 165
auswechseln, nachdem diese von den
seitlichen Kontakten gelöst wurden.
Immer darauf achten, dass die neuen
Lampen zwischen den Kontakten
eingeklemmt sind;
Die Klappe B Abb. 165 wieder
schließen, und die Innenleuchte A Abb.
164 in ihrer Aufnahme befestigen und
sicherstellen, dass die Einrastung
erfolgt ist.

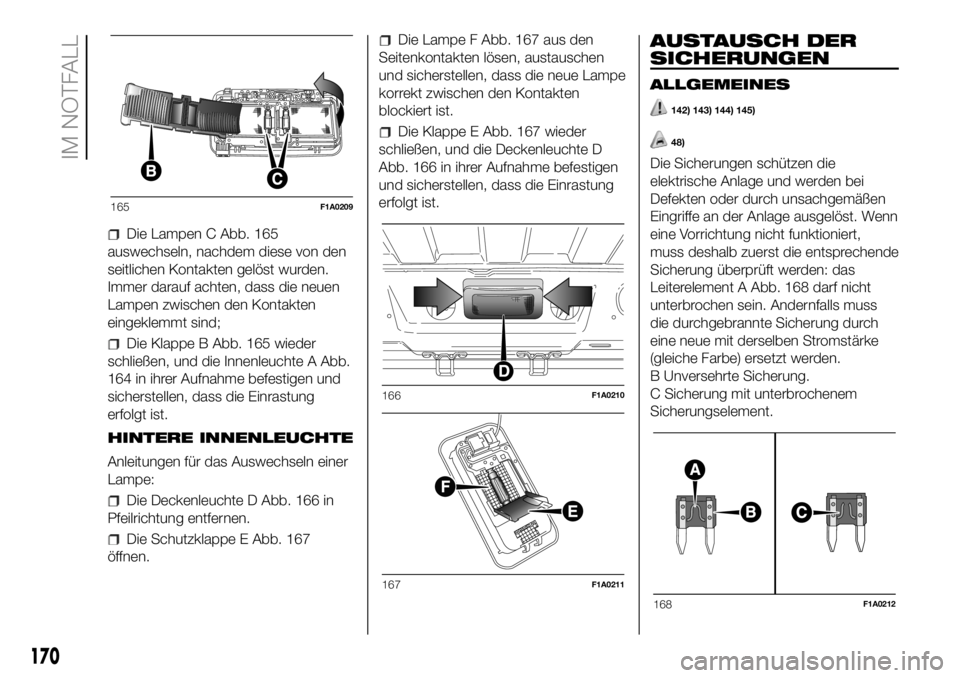

HINTERE INNENLEUCHTE
Anleitungen für das Auswechseln einer
Lampe:
Die Deckenleuchte D Abb. 166 in
Pfeilrichtung entfernen.
Die Schutzklappe E Abb. 167
öffnen.
Die Lampe F Abb. 167 aus den
Seitenkontakten lösen, austauschen
und sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten
blockiert ist.
Die Klappe E Abb. 167 wieder
schließen, und die Deckenleuchte D
Abb. 166 in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung
erfolgt ist.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
142) 143) 144) 145)
48)
Die Sicherungen schützen die
elektrische Anlage und werden bei
Defekten oder durch unsachgemäßen
Eingriffe an der Anlage ausgelöst. Wenn
eine Vorrichtung nicht funktioniert,
muss deshalb zuerst die entsprechende
Sicherung überprüft werden: das
Leiterelement A Abb. 168 darf nicht
unterbrochen sein. Andernfalls muss
die durchgebrannte Sicherung durch
eine neue mit derselben Stromstärke
(gleiche Farbe) ersetzt werden.
B Unversehrte Sicherung.
C Sicherung mit unterbrochenem
Sicherungselement.
165F1A0209
166F1A0210
167F1A0211
168F1A0212
170
IM NOTFALL

ZUGANG ZU DEN
SICHERUNGEN
Die Fahrzeugsicherungen sind in drei
Verteilern zusammengefasst, die sich
am Armaturenbrett, an der rechten
Säule im Innenraum und im Motorraum
befinden.

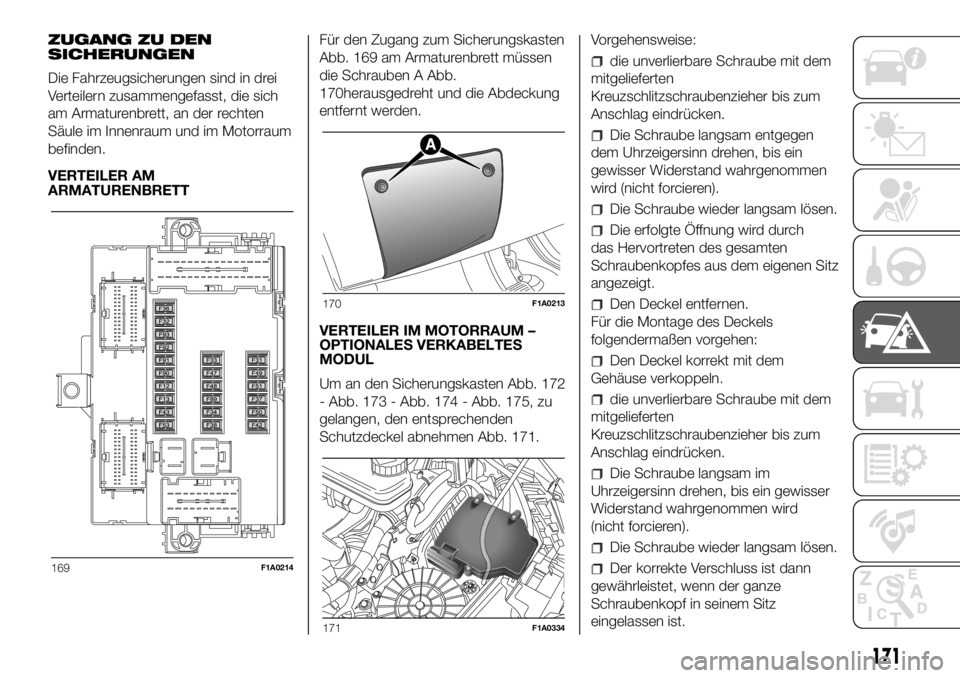

VERTEILER AM
ARMATURENBRETTFür den Zugang zum Sicherungskasten
Abb. 169 am Armaturenbrett müssen
die Schrauben A Abb.
170herausgedreht und die Abdeckung
entfernt werden.
VERTEILER IM MOTORRAUM –
OPTIONALES VERKABELTES
MODUL
Um an den Sicherungskasten Abb. 172
- Abb. 173 - Abb. 174 - Abb. 175, zu
gelangen, den entsprechenden
Schutzdeckel abnehmen Abb. 171.Vorgehensweise:
die unverlierbare Schraube mit dem
mitgelieferten
Kreuzschlitzschraubenzieher bis zum
Anschlag eindrücken.
Die Schraube langsam entgegen
dem Uhrzeigersinn drehen, bis ein
gewisser Widerstand wahrgenommen
wird (nicht forcieren).
Die Schraube wieder langsam lösen.
Die erfolgte Öffnung wird durch
das Hervortreten des gesamten
Schraubenkopfes aus dem eigenen Sitz
angezeigt.
Den Deckel entfernen.
Für die Montage des Deckels
folgendermaßen vorgehen:
Den Deckel korrekt mit dem
Gehäuse verkoppeln.
die unverlierbare Schraube mit dem
mitgelieferten
Kreuzschlitzschraubenzieher bis zum
Anschlag eindrücken.
Die Schraube langsam im
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird
(nicht forcieren).
Die Schraube wieder langsam lösen.
Der korrekte Verschluss ist dann
gewährleistet, wenn der ganze
Schraubenkopf in seinem Sitz
eingelassen ist.169F1A0214
170F1A0213
171F1A0334
171

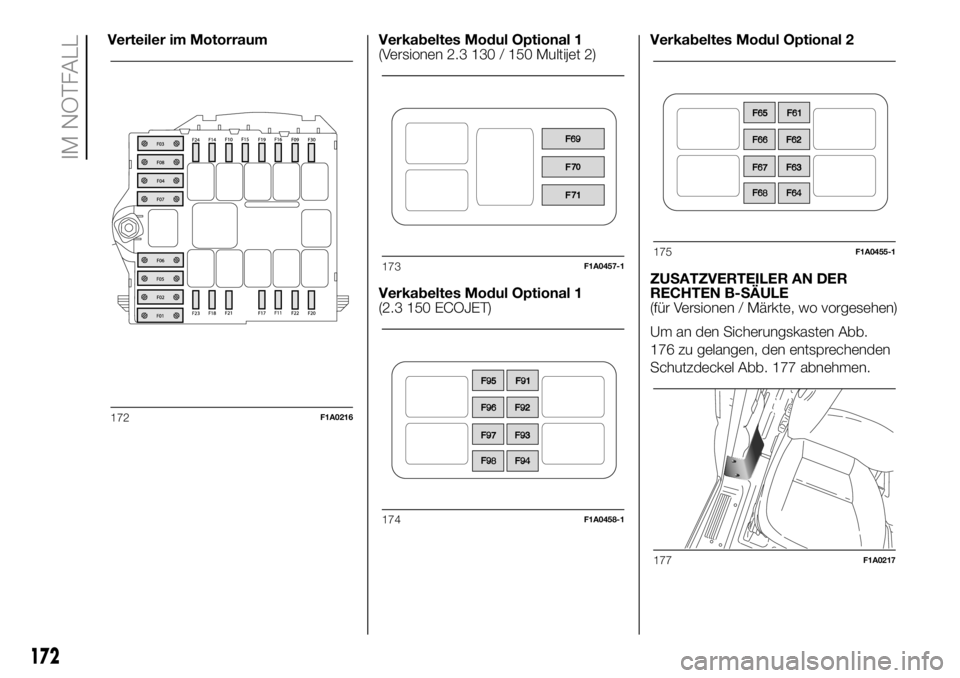

Verteiler im Motorraum Verkabeltes Modul Optional 1
(Versionen 2.3 130 / 150 Multijet 2)
Verkabeltes Modul Optional 1
(2.3 150 ECOJET)Verkabeltes Modul Optional 2

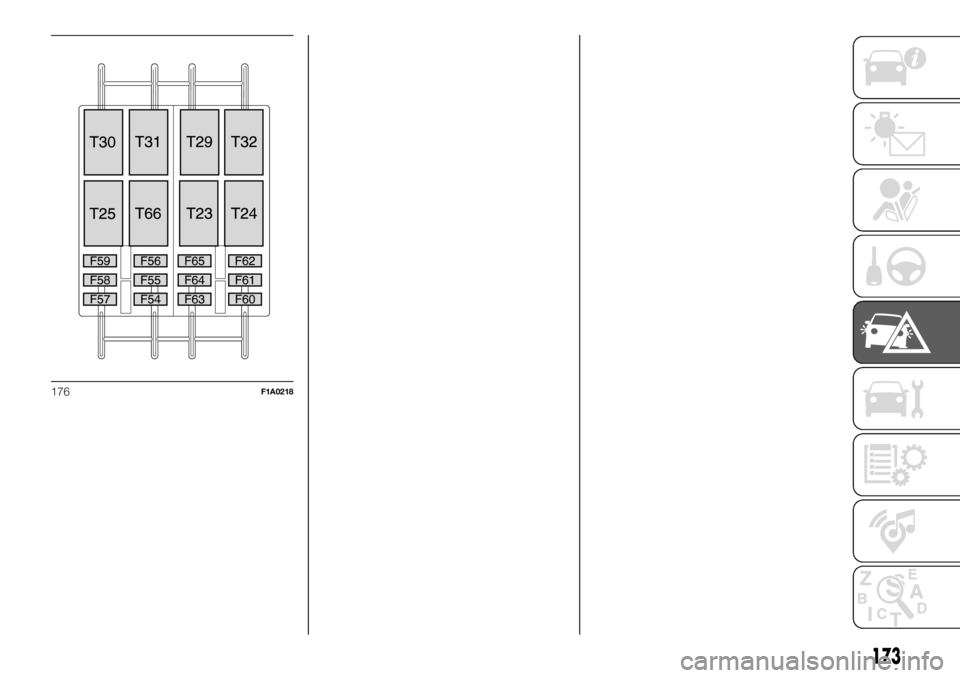

ZUSATZVERTEILER AN DER
RECHTEN B-SÄULE
(für Versionen / Märkte, wo vorgesehen)
Um an den Sicherungskasten Abb.
176 zu gelangen, den entsprechenden
Schutzdeckel Abb. 177 abnehmen.
172F1A0216
173F1A0457-1
174F1A0458-1
175F1A0455-1
177F1A0217
172
IM NOTFALL

.
176F1A0218
173

Verteiler am Armaturenbrett
Geschützte Vorrichtung Sicherung Ampere
Abblendlicht rechts F12 7,5
Abblendlicht links F13 7,5
Relais Verteiler im Motorraum, Relais Verteiler Armaturenbrett
(+Schlüssel)F31 5
Beleuchtung der Fahrgastzelle mit Deckenleuchten (+Batterie) F32 7,5
Batteriemonitorkontrollsensor der Start&Stop-Versionen (+Batterie) F33 7,5
Innenbeleuchtung Minibus (Notbeleuchtung) F34 7,5
Autoradio, Klimaanlagensteuerung, Alarm, Fahrtenschreiber,
Steuerung Batterietrennung, Timer Zusatzheizung Webasto
(+Batterie), TPMS, Stromstabilisator für Radiovorrüstung (S&S)F36 10
Ansteuerung Bremsleuchten (primär), Instrumententafel (+Schlüssel),
Gateway (für Transformatoren)F37 7,5
Türverriegelung (+Batterie) F38 20
Scheibenwischer (+Schlüssel) F43 20
Scheibenheber Fahrerseite F47 20
Fensterheber Beifahrerseite F48 20
Steuergerät der Parksensoren, Autoradio, Bedientasten am
Lenkrad, Bedienungen am mittleren Bedienfeld, linkes Bedienfeld,
zusätzliches Bedienfeld, Steuergerät des Batterietrennschalters
(+Schlüssel), Abschlepphaken, Regensensor, Stromstabilisator (für
S&S)F49 5
Klimaanlagensteuerung, Steuergerät der Servolenkung,
Rückfahrlicht, Fahrtenschreiber (+Schlüssel), Vorrüstung für
TomTom, Lane Departure Warning, Rückfahrkamera,
LeuchtweitenreglerF51 5
Instrumententafel (+Batterie) F53 7,5
Nicht vorhanden F89 -
174
IM NOTFALL

Geschützte Vorrichtung Sicherung Ampere
Fernlicht links F90 7,5
Fernlicht rechts F91 7,5
Linker Nebelscheinwerfer F92 7,5
Rechter Nebelscheinwerfer F93 7,5
175

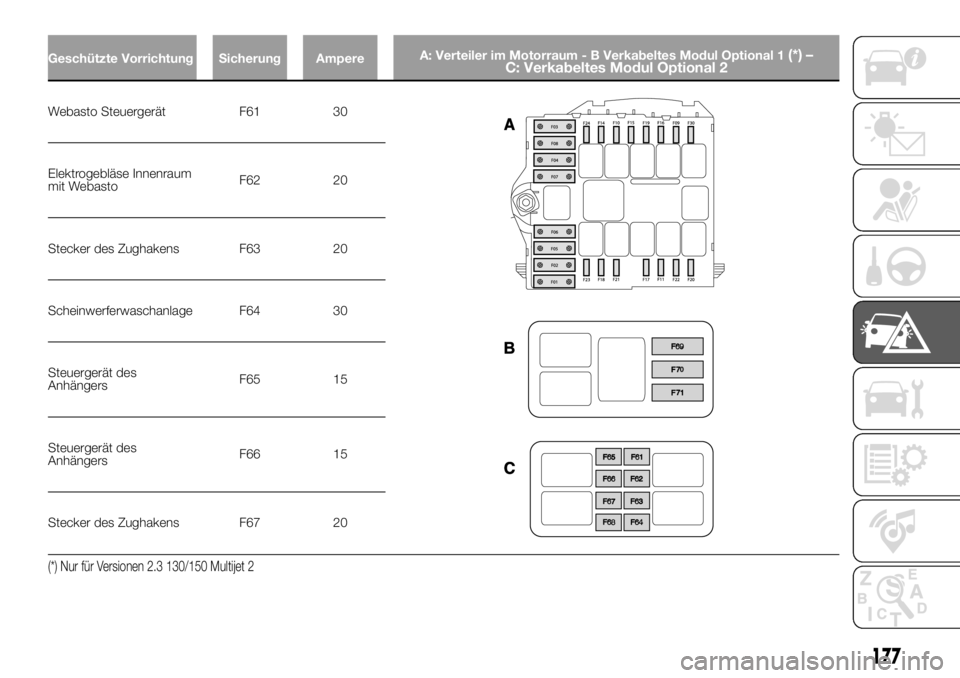

Versionen 2.3 130/150 Multijet 2 - 130 Multijet 2 mit AdBlue - 180 Multijet 2 Power
Geschützte Vorrichtung Sicherung AmpereA: Verteiler im Motorraum - B Verkabeltes Modul Optional 1(*) –
C: Verkabeltes Modul Optional 2
Belüftung des
Fahrgastraums mit
Webasto, Pumpe des
Robotgetriebes (+Batterie)F05 50
Kühlergebläse hohe
Geschwindigkeit
(+Batterie)F06 40 / 60
Kühlergebläse niedrige
Geschwindigkeit
(+Batterie)F07 40 / 50
Innenraumlüfter
(+Schlüssel)F08 40
Steckdose hinten
(+Batterie)F09 15
Akustischer Signalgeber F10 15
Steckdose (+Batterie) F14 15
Zigarettenanzünder
(+Batterie)F15 15
Kompressor des
KlimagerätsF19 7,5
Scheibenwischer F20 30
Zusatzbedienfeld,
Bewegung und
Einklappen der Spiegel
(+Schlüssel)F24 7,5
Spiegelheizung F30 15
(*) Nur für Versionen 2.3 130/150 Multijet 2

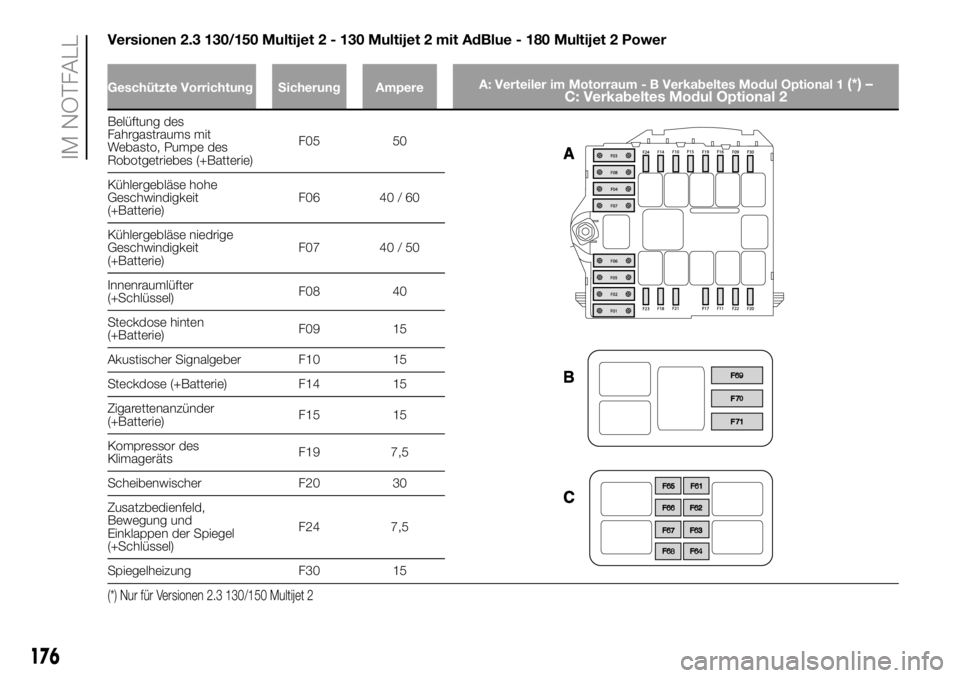

176
IM NOTFALL

Geschützte Vorrichtung Sicherung AmpereA: Verteiler im Motorraum - B Verkabeltes Modul Optional 1(*) –
C: Verkabeltes Modul Optional 2
Webasto Steuergerät F61 30
Elektrogebläse Innenraum
mit WebastoF62 20
Stecker des Zughakens F63 20
Scheinwerferwaschanlage F64 30
Steuergerät des
AnhängersF65 15
Steuergerät des
AnhängersF66 15
Stecker des Zughakens F67 20
(*) Nur für Versionen 2.3 130/150 Multijet 2
177

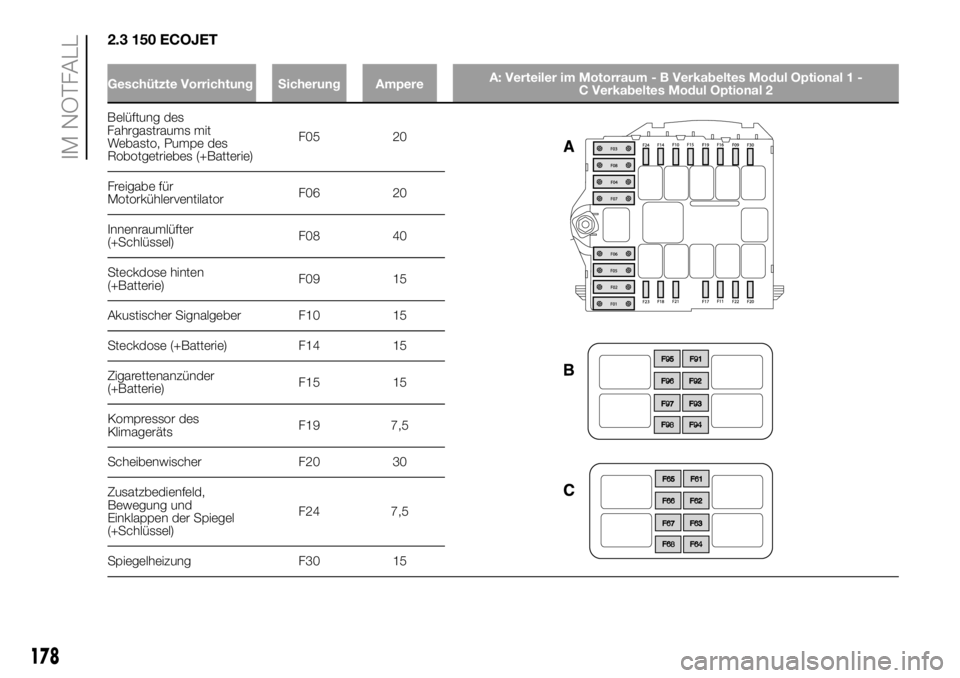

2.3 150 ECOJET
Geschützte Vorrichtung Sicherung AmpereA: Verteiler im Motorraum - B Verkabeltes Modul Optional 1 -
C Verkabeltes Modul Optional 2
Belüftung des
Fahrgastraums mit
Webasto, Pumpe des
Robotgetriebes (+Batterie)F05 20
Freigabe für
MotorkühlerventilatorF06 20
Innenraumlüfter
(+Schlüssel)F08 40
Steckdose hinten
(+Batterie)F09 15
Akustischer Signalgeber F10 15
Steckdose (+Batterie) F14 15
Zigarettenanzünder
(+Batterie)F15 15
Kompressor des
KlimagerätsF19 7,5
Scheibenwischer F20 30
Zusatzbedienfeld,
Bewegung und
Einklappen der Spiegel
(+Schlüssel)F24 7,5
Spiegelheizung F30 15
178
IM NOTFALL
