FIAT DUCATO BASE CAMPER 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

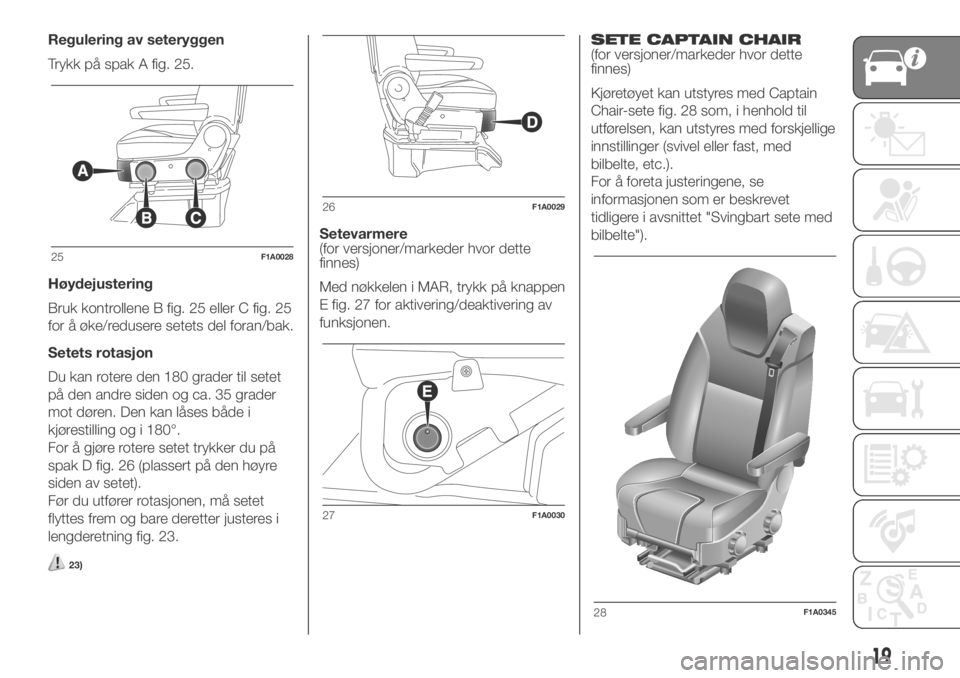

Regulering av seteryggen
Trykk på spak A fig. 25.
Høydejustering
Bruk kontrollene B fig. 25 eller C fig. 25
for å øke/redusere setets del foran/bak.
Setets rotasjon
Du kan rotere den 180 grader til setet
på den andre siden og ca. 35 grader
mot døren. Den kan låses både i
kjørestilling og i 180°.
For å gjøre rotere setet trykker du på
spak D fig. 26 (plassert på den høyre
siden av setet).
Før du utfører rotasjonen, må setet
flyttes frem og bare deretter justeres i
lengderetning fig. 23.
23)
Setevarmere
(for versjoner/markeder hvor dette
finnes)
Med nøkkelen i MAR, trykk på knappen
E fig. 27 for aktivering/deaktivering av
funksjonen.SETE CAPTAIN CHAIR
(for versjoner/markeder hvor dette
finnes)
Kjøretøyet kan utstyres med Captain
Chair-sete fig. 28 som, i henhold til
utførelsen, kan utstyres med forskjellige
innstillinger (svivel eller fast, med
bilbelte, etc.).
For å foreta justeringene, se
informasjonen som er beskrevet
tidligere i avsnittet "Svingbart sete med
bilbelte").
25F1A0028
26F1A0029
27F1A0030
28F1A0345
19

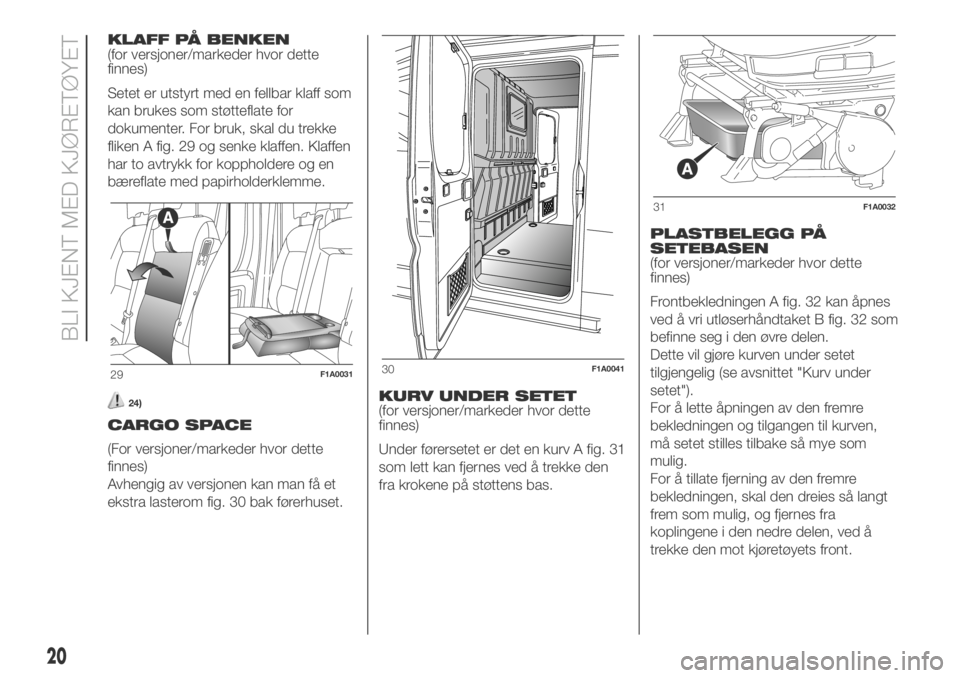

KLAFF PÅ BENKEN
(for versjoner/markeder hvor dette
finnes)
Setet er utstyrt med en fellbar klaff som
kan brukes som støtteflate for
dokumenter. For bruk, skal du trekke
fliken A fig. 29 og senke klaffen. Klaffen
har to avtrykk for koppholdere og en
bæreflate med papirholderklemme.
24)
CARGO SPACE
(For versjoner/markeder hvor dette
finnes)
Avhengig av versjonen kan man få et
ekstra lasterom fig. 30 bak førerhuset.KURV UNDER SETET
(for versjoner/markeder hvor dette
finnes)
Under førersetet er det en kurv A fig. 31
som lett kan fjernes ved å trekke den
fra krokene på støttens bas.PLASTBELEGG PÅ
SETEBASEN
(for versjoner/markeder hvor dette
finnes)
Frontbekledningen A fig. 32 kan åpnes
ved å vri utløserhåndtaket B fig. 32 som
befinne seg i den øvre delen.
Dette vil gjøre kurven under setet
tilgjengelig (se avsnittet "Kurv under
setet").
For å lette åpningen av den fremre
bekledningen og tilgangen til kurven,
må setet stilles tilbake så mye som
mulig.
For å tillate fjerning av den fremre
bekledningen, skal den dreies så langt
frem som mulig, og fjernes fra
koplingene i den nedre delen, ved å
trekke den mot kjøretøyets front.
29F1A003130F1A0041
31F1A0032
20
BLI KJENT MED KJØRETØYET

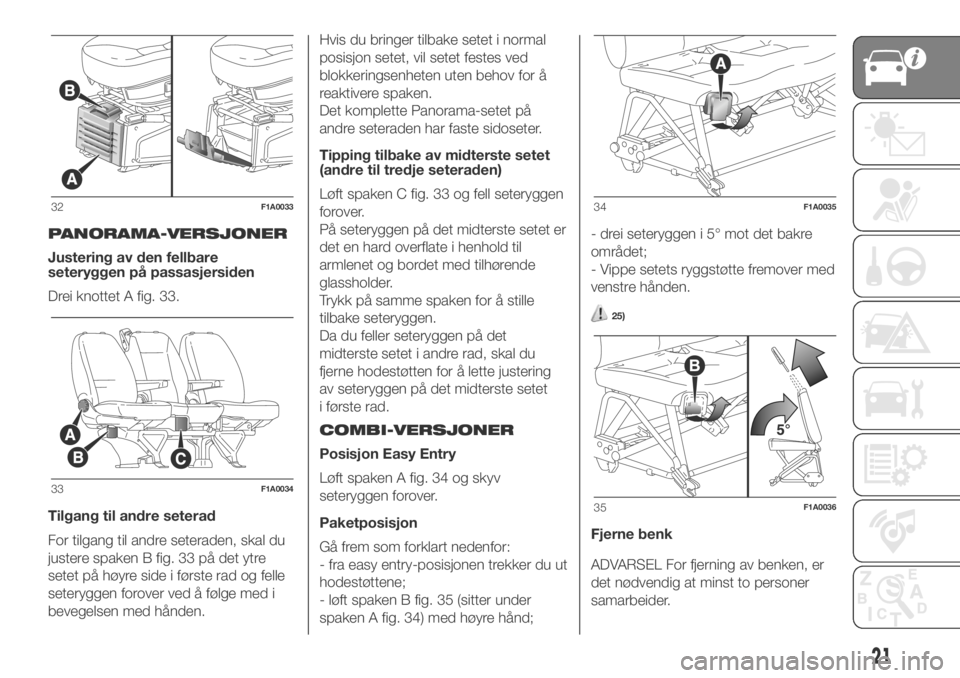

PANORAMA-VERSJONER
Justering av den fellbare
seteryggen på passasjersiden
Drei knottet A fig. 33.
Tilgang til andre seterad
For tilgang til andre seteraden, skal du
justere spaken B fig. 33 på det ytre
setet på høyre side i første rad og felle
seteryggen forover ved å følge med i
bevegelsen med hånden.Hvis du bringer tilbake setet i normal
posisjon setet, vil setet festes ved
blokkeringsenheten uten behov for å
reaktivere spaken.
Det komplette Panorama-setet på
andre seteraden har faste sidoseter.
Tipping tilbake av midterste setet
(andre til tredje seteraden)
Løft spaken C fig. 33 og fell seteryggen
forover.
På seteryggen på det midterste setet er
det en hard overflate i henhold til
armlenet og bordet med tilhørende
glassholder.
Trykk på samme spaken for å stille
tilbake seteryggen.
Da du feller seteryggen på det
midterste setet i andre rad, skal du
fjerne hodestøtten for å lette justering
av seteryggen på det midterste setet
i første rad.
COMBI-VERSJONER
Posisjon Easy Entry
Løft spaken A fig. 34 og skyv
seteryggen forover.
Paketposisjon
Gå frem som forklart nedenfor:
- fra easy entry-posisjonen trekker du ut
hodestøttene;
- løft spaken B fig. 35 (sitter under
spaken A fig. 34) med høyre hånd;- drei seteryggen i 5° mot det bakre
området;
- Vippe setets ryggstøtte fremover med
venstre hånden.
25)
Fjerne benk
ADVARSEL For fjerning av benken, er
det nødvendig at minst to personer
samarbeider.
32F1A0033
33F1A0034
34F1A0035
35F1A0036
21

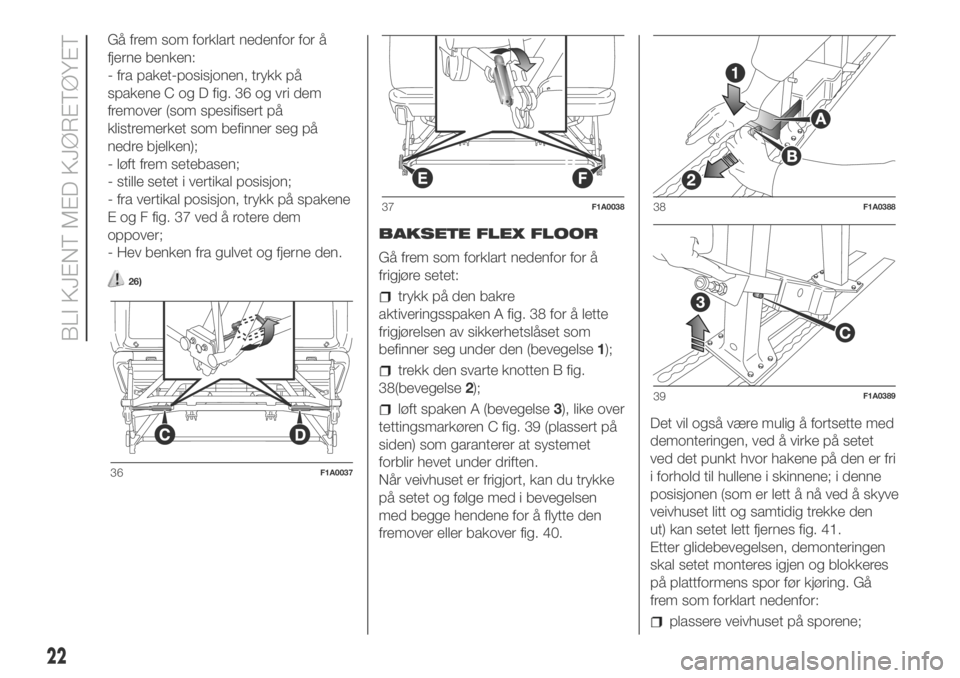

Gå frem som forklart nedenfor for å
fjerne benken:
- fra paket-posisjonen, trykk på
spakene C og D fig. 36 og vri dem
fremover (som spesifisert på
klistremerket som befinner seg på
nedre bjelken);
- løft frem setebasen;
- stille setet i vertikal posisjon;
- fra vertikal posisjon, trykk på spakene
E og F fig. 37 ved å rotere dem
oppover;
- Hev benken fra gulvet og fjerne den.
26)
BAKSETE FLEX FLOOR
Gå frem som forklart nedenfor for å
frigjøre setet:
trykk på den bakre
aktiveringsspaken A fig. 38 for å lette
frigjørelsen av sikkerhetslåset som
befinner seg under den (bevegelse1);
trekk den svarte knotten B fig.
38(bevegelse2);
løft spaken A (bevegelse3), like over
tettingsmarkøren C fig. 39 (plassert på
siden) som garanterer at systemet
forblir hevet under driften.
Når veivhuset er frigjort, kan du trykke
på setet og følge med i bevegelsen
med begge hendene for å flytte den
fremover eller bakover fig. 40.Det vil også være mulig å fortsette med
demonteringen, ved å virke på setet
ved det punkt hvor hakene på den er fri
i forhold til hullene i skinnene; i denne
posisjonen (som er lett å nå ved å skyve
veivhuset litt og samtidig trekke den
ut) kan setet lett fjernes fig. 41.
Etter glidebevegelsen, demonteringen
skal setet monteres igjen og blokkeres
på plattformens spor før kjøring. Gå
frem som forklart nedenfor:
plassere veivhuset på sporene;
36F1A0037
37F1A003838F1A0388
39F1A0389
22
BLI KJENT MED KJØRETØYET

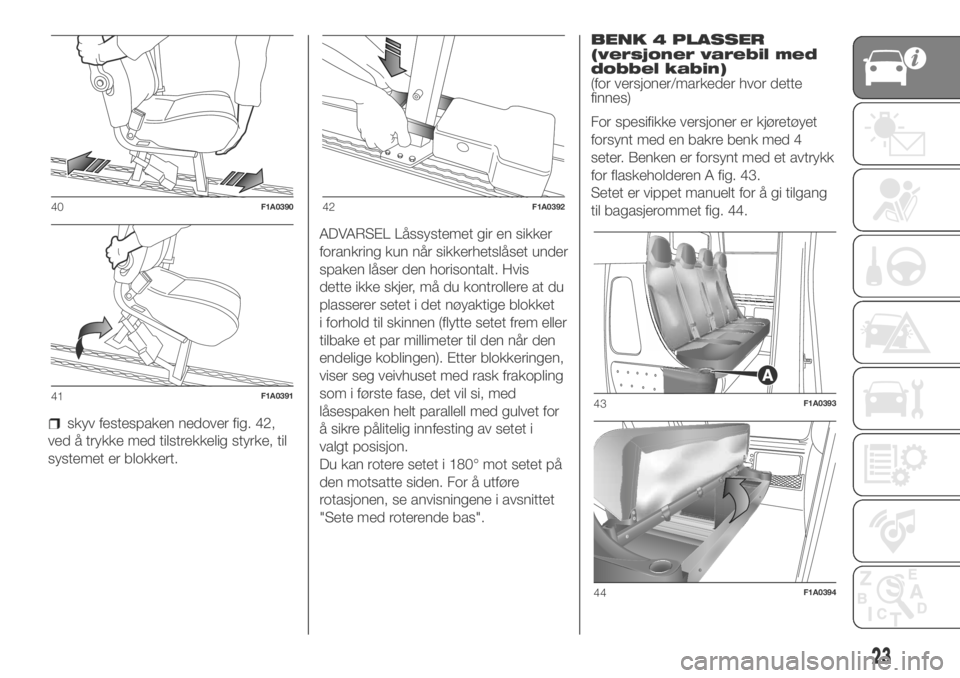

skyv festespaken nedover fig. 42,
ved å trykke med tilstrekkelig styrke, til
systemet er blokkert.ADVARSEL Låssystemet gir en sikker
forankring kun når sikkerhetslåset under
spaken låser den horisontalt. Hvis
dette ikke skjer, må du kontrollere at du
plasserer setet i det nøyaktige blokket
i forhold til skinnen (flytte setet frem eller
tilbake et par millimeter til den når den
endelige koblingen). Etter blokkeringen,
viser seg veivhuset med rask frakopling
som i første fase, det vil si, med
låsespaken helt parallell med gulvet for
å sikre pålitelig innfesting av setet i
valgt posisjon.
Du kan rotere setet i 180° mot setet på
den motsatte siden. For å utføre
rotasjonen, se anvisningene i avsnittet
"Sete med roterende bas".BENK 4 PLASSER
(versjoner varebil med
dobbel kabin)
(for versjoner/markeder hvor dette
finnes)
For spesifikke versjoner er kjøretøyet
forsynt med en bakre benk med 4
seter. Benken er forsynt med et avtrykk
for flaskeholderen A fig. 43.
Setet er vippet manuelt for å gi tilgang
til bagasjerommet fig. 44.
40F1A0390
41F1A0391
42F1A0392
43F1A0393
44F1A0394
23

FORSIKTIG
17)Alle justeringer må utføres kun når bilen
står stille.
18)Når reguleringsspaken slippes, skal du
alltid sjekkeat setet er låst på guidene
ved å prøve å flytte den frem og tilbake.
Mangelen av denne blokkering kan
resultere i at setet beveger seg plutselig og
føre til at du mister kontrollen over
kjøretøyet.
19)For å få størst mulig beskyttelse, skal
seteryggen være rett, ryggen lenes godt
tilbake på seteryggen og beltet holdes
stramt til overkroppen og hoftepartiet.
20)Før du setter på de fremre setebeltene,
skal du sørge for at armlenene er i oppreist
stilling (se avsnittet "Sikkerhetsbelter").
21)Før du løsner beltet og går ut av
kjøretøyet, forsikte deg om at det ytre
armlenet (dørsiden) er helt oppløft.
22)Alle justeringer må utføres kun når bilen
står stille. Spesielt, under setets rotasjon,
skal du være oppmerksom slik at den
ikke forstyrrer håndbrekket.
23)Forsikre deg om at setet er blokkert i
kjørestilling før du starter kjøretøyet.
24)Ikke plassere tunge gjenstander på
klaffen med bilen i bevegelse fordi den
i tilfelle av plutselig oppbremsing eller
kollisjoner kan flyve mot kjøretøyets
passasjerer og forårsake alvorlige skader.25)Kjør ikke med passasjerer sittende på
tredje seteraden med benken i andre raden
vippet. Du skal ikke plassere gjenstander
på seteryggen på benken på den andre
seteraden som er vippet: i tilfelle en
kollisjon eller bråstopp, kan personene i
bilen flyve ut og skades alvorlig. For mere
informasjon, se spesifikasjonene på det
selvklebende skiltet som sitter under
panelet.
26)Vid neste montering av benken, skal du
forsikre deg om at den blir korrektblokkert
på skinnene på gulvet.
FORSIKTIG
3)Polstringens stoff i ditt kjøretøy er
dimensjonert for å tåle lang slitasje ved
normal bruk av bilen. Uansett er det
absolutt nødvendig å forebygge friksjon
og/eller langvarig bruk av tilbehør som
metallspenner, hekter, borrelås og
lignende, fordi de innvirker på en lokalisert
måte og med høyt trykk på stoffet og
kan derfor ødelegge trådene og dermed
skade fôret.

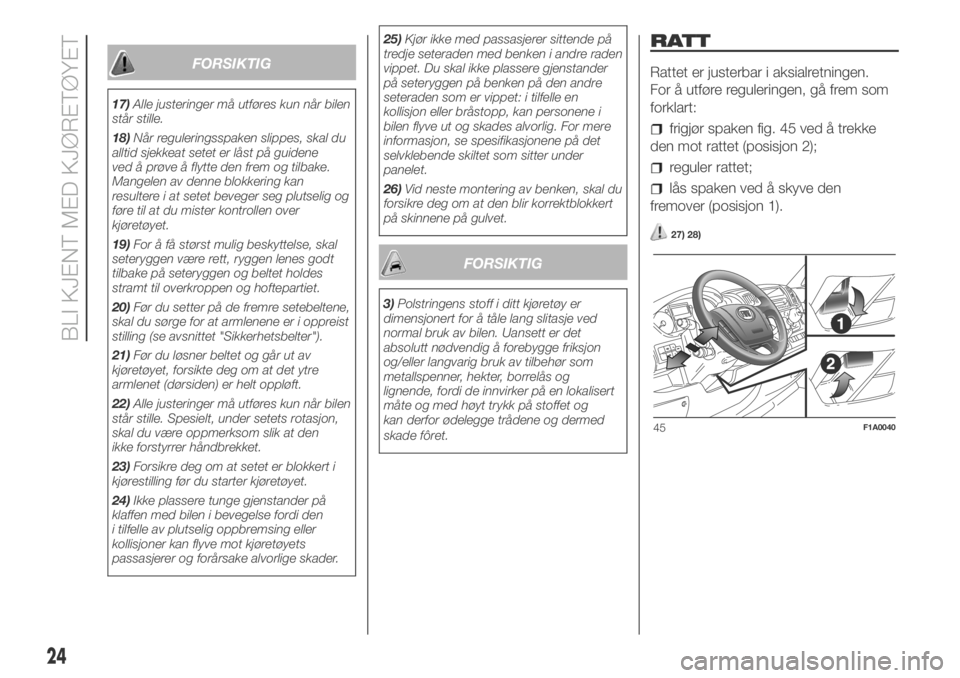

RATT
Rattet er justerbar i aksialretningen.
For å utføre reguleringen, gå frem som
forklart:
frigjør spaken fig. 45 ved å trekke
den mot rattet (posisjon 2);
reguler rattet;
lås spaken ved å skyve den
fremover (posisjon 1).
27) 28)
45F1A0040
24
BLI KJENT MED KJØRETØYET

FORSIKTIG
27)Justeringer må bare utføres med
stoppet kjøretøy og motoren slått av.
28)Det er absolutt forbudt å tillate inngrep
på ettermarkedet, noe som resulterer i
tukling med styringen eller rattstammen
(f.eks. installasjon av anti-tyverianlegg),
som kan føre til alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning
i tillegg til redusert ytelse og at bilens
garanti blir ugyldig.

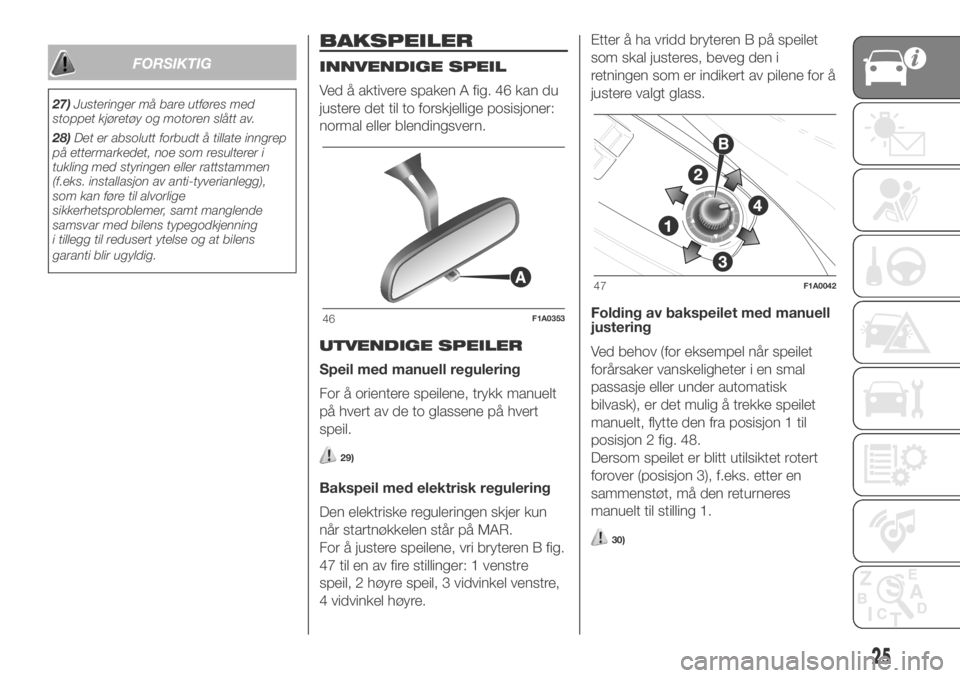

BAKSPEILER
INNVENDIGE SPEIL
Ved å aktivere spaken A fig. 46 kan du
justere det til to forskjellige posisjoner:
normal eller blendingsvern.
UTVENDIGE SPEILER
Speil med manuell regulering
For å orientere speilene, trykk manuelt
på hvert av de to glassene på hvert
speil.
29)
Bakspeil med elektrisk regulering
Den elektriske reguleringen skjer kun
når startnøkkelen står på MAR.
For å justere speilene, vri bryteren B fig.
47 til en av fire stillinger: 1 venstre
speil, 2 høyre speil, 3 vidvinkel venstre,
4 vidvinkel høyre.Etter å ha vridd bryteren B på speilet
som skal justeres, beveg den i
retningen som er indikert av pilene for å
justere valgt glass.
Folding av bakspeilet med manuell
justering
Ved behov (for eksempel når speilet
forårsaker vanskeligheter i en smal
passasje eller under automatisk
bilvask), er det mulig å trekke speilet
manuelt, flytte den fra posisjon 1 til
posisjon 2 fig. 48.
Dersom speilet er blitt utilsiktet rotert
forover (posisjon 3), f.eks. etter en
sammenstøt, må den returneres
manuelt til stilling 1.
30)
46F1A0353
47F1A0042
25

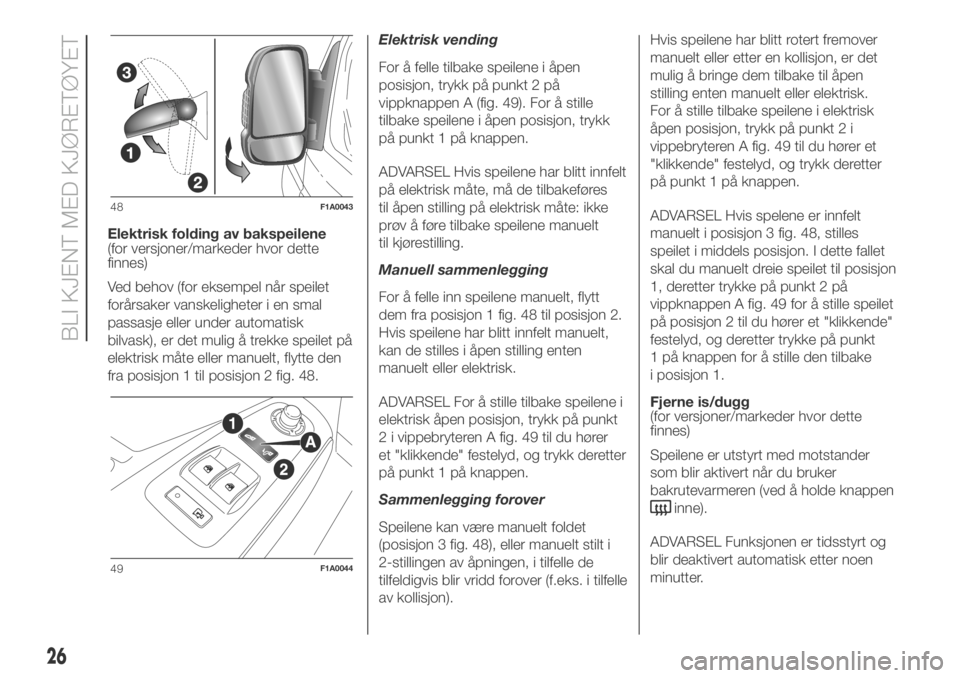

Elektrisk folding av bakspeilene
(for versjoner/markeder hvor dette
finnes)
Ved behov (for eksempel når speilet
forårsaker vanskeligheter i en smal
passasje eller under automatisk
bilvask), er det mulig å trekke speilet på
elektrisk måte eller manuelt, flytte den
fra posisjon 1 til posisjon 2 fig. 48.Elektrisk vending
For å felle tilbake speilene i åpen
posisjon, trykk på punkt 2 på
vippknappen A (fig. 49). For å stille
tilbake speilene i åpen posisjon, trykk
på punkt 1 på knappen.
ADVARSEL Hvis speilene har blitt innfelt
på elektrisk måte, må de tilbakeføres
til åpen stilling på elektrisk måte: ikke
prøv å føre tilbake speilene manuelt
til kjørestilling.
Manuell sammenlegging
For å felle inn speilene manuelt, flytt
dem fra posisjon 1 fig. 48 til posisjon 2.
Hvis speilene har blitt innfelt manuelt,
kan de stilles i åpen stilling enten
manuelt eller elektrisk.
ADVARSEL For å stille tilbake speilene i
elektrisk åpen posisjon, trykk på punkt
2 i vippebryteren A fig. 49 til du hører
et "klikkende" festelyd, og trykk deretter
på punkt 1 på knappen.
Sammenlegging forover
Speilene kan være manuelt foldet
(posisjon 3 fig. 48), eller manuelt stilt i
2-stillingen av åpningen, i tilfelle de
tilfeldigvis blir vridd forover (f.eks. i tilfelle
av kollisjon).Hvis speilene har blitt rotert fremover
manuelt eller etter en kollisjon, er det
mulig å bringe dem tilbake til åpen
stilling enten manuelt eller elektrisk.
For å stille tilbake speilene i elektrisk
åpen posisjon, trykk på punkt 2 i
vippebryteren A fig. 49 til du hører et
"klikkende" festelyd, og trykk deretter
på punkt 1 på knappen.
ADVARSEL Hvis spelene er innfelt
manuelt i posisjon 3 fig. 48, stilles
speilet i middels posisjon. I dette fallet
skal du manuelt dreie speilet til posisjon
1, deretter trykke på punkt 2 på
vippknappen A fig. 49 for å stille speilet
på posisjon 2 til du hører et "klikkende"
festelyd, og deretter trykke på punkt
1 på knappen for å stille den tilbake
i posisjon 1.
Fjerne is/dugg
(for versjoner/markeder hvor dette
finnes)
Speilene er utstyrt med motstander
som blir aktivert når du bruker
bakrutevarmeren (ved å holde knappen
inne).
ADVARSEL Funksjonen er tidsstyrt og
blir deaktivert automatisk etter noen
minutter.
48F1A0043
49F1A0044
26
BLI KJENT MED KJØRETØYET

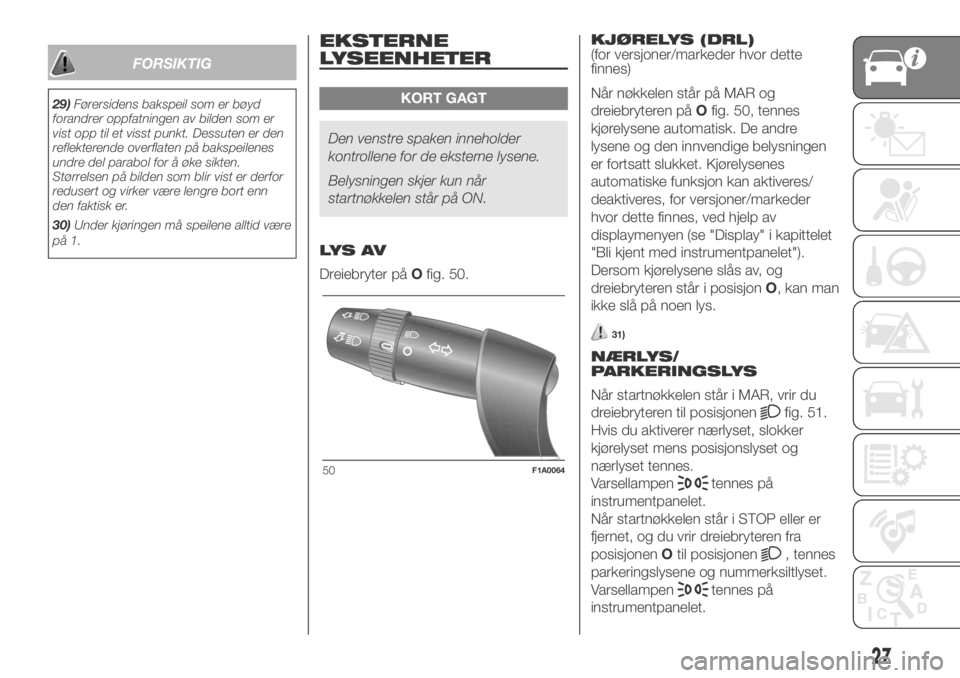

FORSIKTIG
29)Førersidens bakspeil som er bøyd
forandrer oppfatningen av bilden som er
vist opp til et visst punkt. Dessuten er den
reflekterende overflaten på bakspeilenes
undre del parabol for å øke sikten.
Størrelsen på bilden som blir vist er derfor
redusert og virker være lengre bort enn
den faktisk er.
30)Under kjøringen må speilene alltid være
på 1.
EKSTERNE
LYSEENHETER
KORT GAGT
Den venstre spaken inneholder
kontrollene for de eksterne lysene.
Belysningen skjer kun når
startnøkkelen står på ON.
LY S AV
Dreiebryter påOfig. 50.KJØRELYS (DRL)
(for versjoner/markeder hvor dette
finnes)
Når nøkkelen står på MAR og
dreiebryteren påOfig. 50, tennes
kjørelysene automatisk. De andre
lysene og den innvendige belysningen
er fortsatt slukket. Kjørelysenes
automatiske funksjon kan aktiveres/
deaktiveres, for versjoner/markeder
hvor dette finnes, ved hjelp av
displaymenyen (se "Display" i kapittelet
"Bli kjent med instrumentpanelet").
Dersom kjørelysene slås av, og
dreiebryteren står i posisjonO, kan man
ikke slå på noen lys.
31)
NÆRLYS/
PARKERINGSLYS
Når startnøkkelen står i MAR, vrir du
dreiebryteren til posisjonen
fig. 51.
Hvis du aktiverer nærlyset, slokker
kjørelyset mens posisjonslyset og
nærlyset tennes.
Varsellampen
tennes på
instrumentpanelet.
Når startnøkkelen står i STOP eller er
fjernet, og du vrir dreiebryteren fra
posisjonenOtil posisjonen
, tennes
parkeringslysene og nummerksiltlyset.
Varsellampen
tennes på
instrumentpanelet.
50F1A0064
27

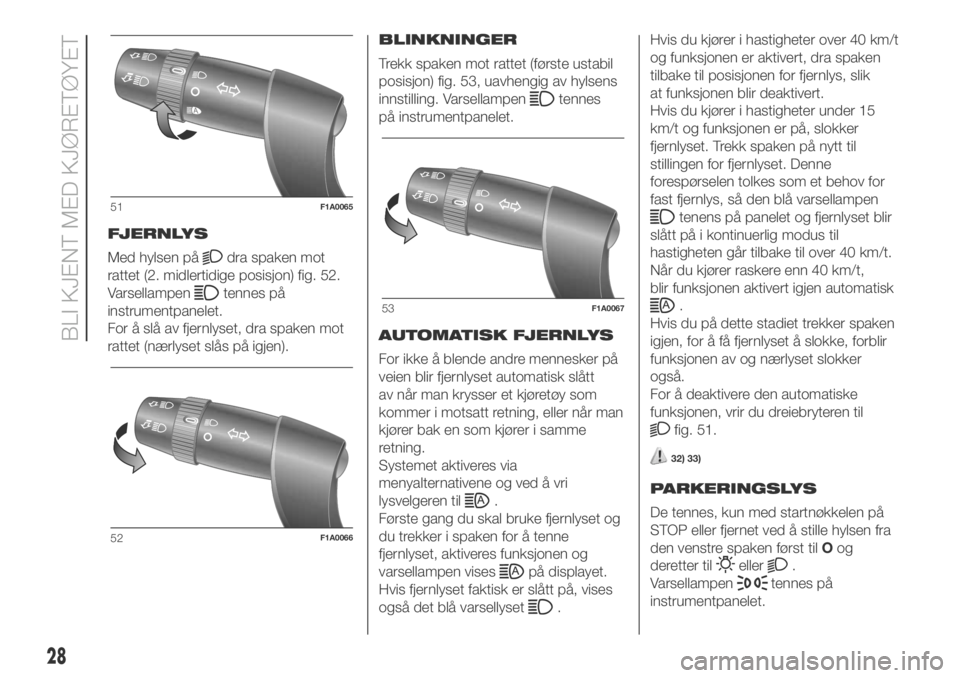

FJERNLYS
Med hylsen på
dra spaken mot
rattet (2. midlertidige posisjon) fig. 52.
Varsellampen
tennes på
instrumentpanelet.
For å slå av fjernlyset, dra spaken mot
rattet (nærlyset slås på igjen).BLINKNINGER
Trekk spaken mot rattet (første ustabil
posisjon) fig. 53, uavhengig av hylsens
innstilling. Varsellampen
tennes
på instrumentpanelet.
AUTOMATISK FJERNLYS
For ikke å blende andre mennesker på
veien blir fjernlyset automatisk slått
av når man krysser et kjøretøy som
kommer i motsatt retning, eller når man
kjører bak en som kjører i samme
retning.
Systemet aktiveres via
menyalternativene og ved å vri
lysvelgeren til
.
Første gang du skal bruke fjernlyset og
du trekker i spaken for å tenne
fjernlyset, aktiveres funksjonen og
varsellampen vises
på displayet.
Hvis fjernlyset faktisk er slått på, vises
også det blå varsellyset
.Hvis du kjører i hastigheter over 40 km/t
og funksjonen er aktivert, dra spaken
tilbake til posisjonen for fjernlys, slik
at funksjonen blir deaktivert.
Hvis du kjører i hastigheter under 15
km/t og funksjonen er på, slokker
fjernlyset. Trekk spaken på nytt til
stillingen for fjernlyset. Denne
forespørselen tolkes som et behov for
fast fjernlys, så den blå varsellampen
tenens på panelet og fjernlyset blir
slått på i kontinuerlig modus til
hastigheten går tilbake til over 40 km/t.
Når du kjører raskere enn 40 km/t,
blir funksjonen aktivert igjen automatisk
.
Hvis du på dette stadiet trekker spaken
igjen, for å få fjernlyset å slokke, forblir
funksjonen av og nærlyset slokker
også.
For å deaktivere den automatiske
funksjonen, vrir du dreiebryteren til
fig. 51.
32) 33)
PARKERINGSLYS
De tennes, kun med startnøkkelen på
STOP eller fjernet ved å stille hylsen fra
den venstre spaken først tilOog
deretter til
eller.
Varsellampen
tennes på
instrumentpanelet.
51F1A0065
52F1A0066
53F1A0067
28
BLI KJENT MED KJØRETØYET
