FIAT DUCATO BASE CAMPER 2018 Instructieboek (in Dutch)

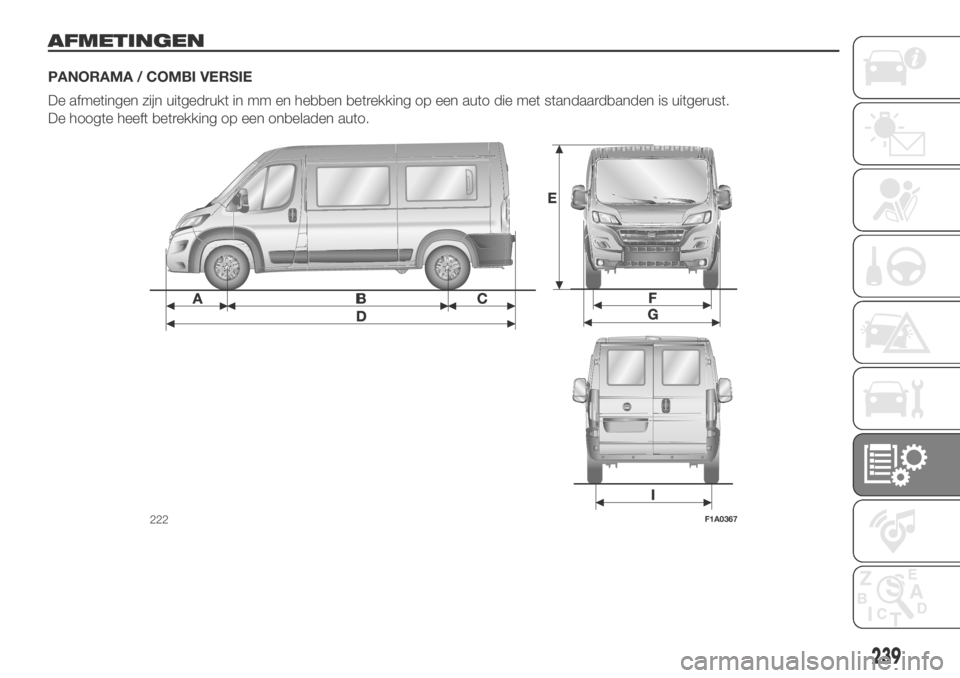

AFMETINGEN
PANORAMA / COMBI VERSIE
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
222F1A0367
239

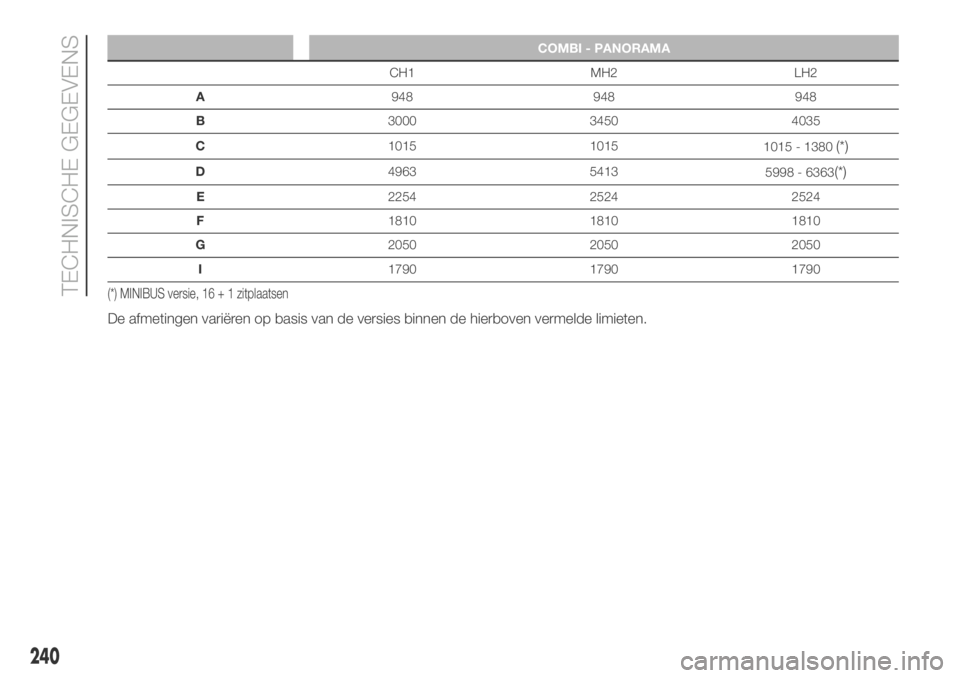

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015
1015 - 1380
(*)
D4963 5413
5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) MINIBUS versie, 16 + 1 zitplaatsen
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
240
TECHNISCHE GEGEVENS

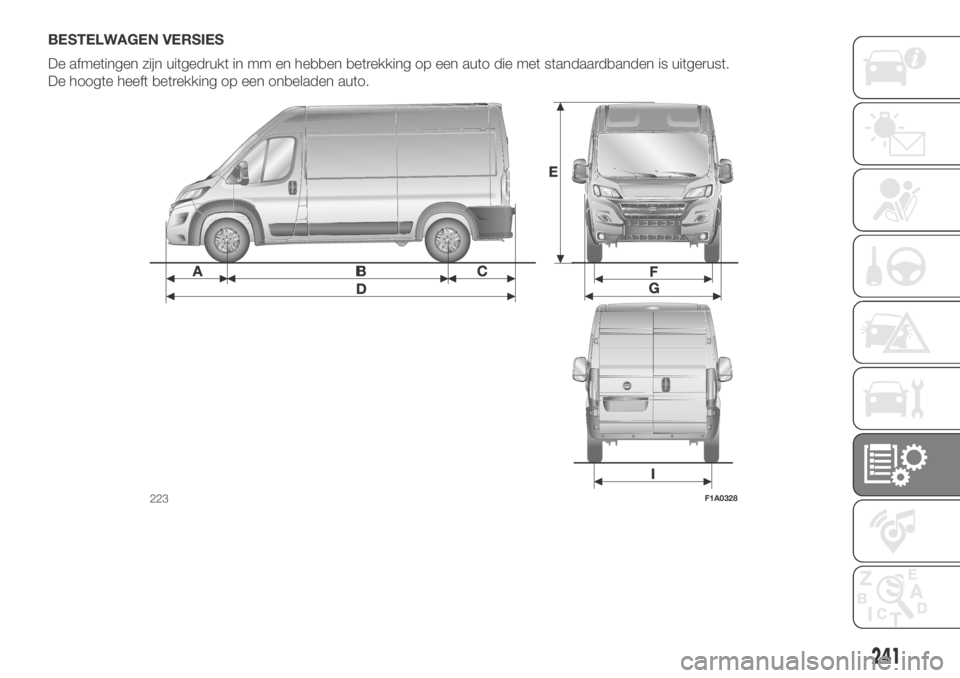

BESTELWAGEN VERSIES
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
223F1A0328
241

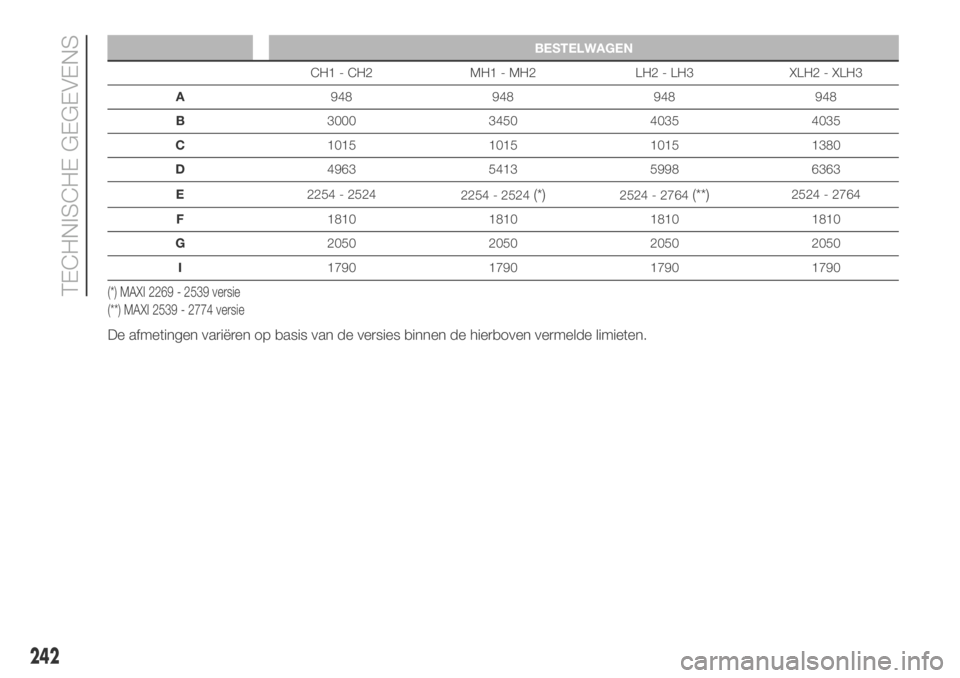

BESTELWAGEN
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524
2254 - 2524
(*)2524 - 2764(**)2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) MAXI 2269 - 2539 versie
(**) MAXI 2539 - 2774 versie
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
242
TECHNISCHE GEGEVENS

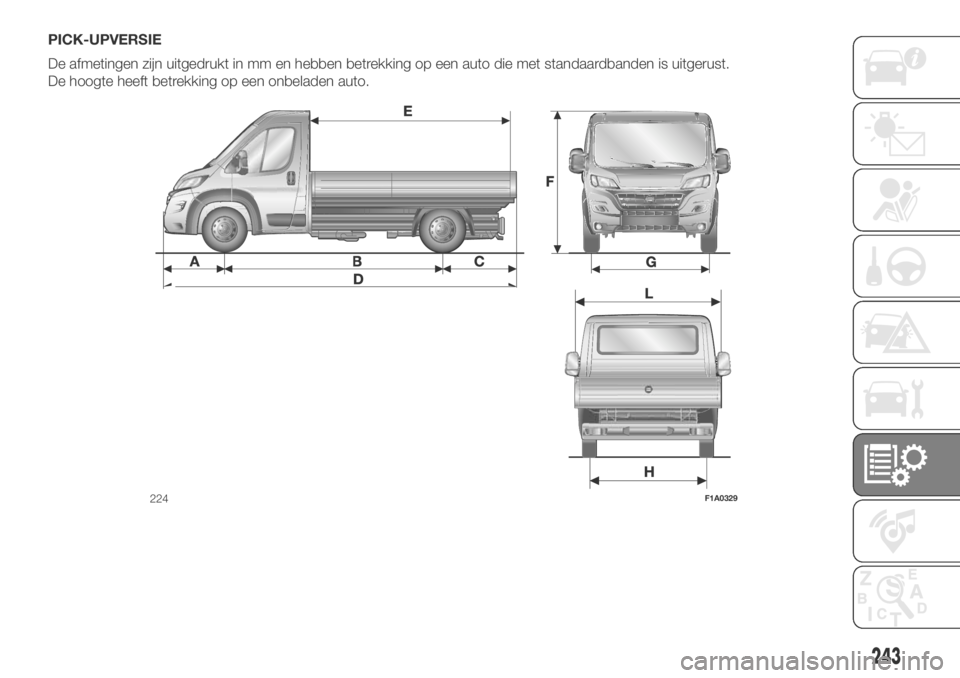

PICK-UPVERSIE
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
224F1A0329
243

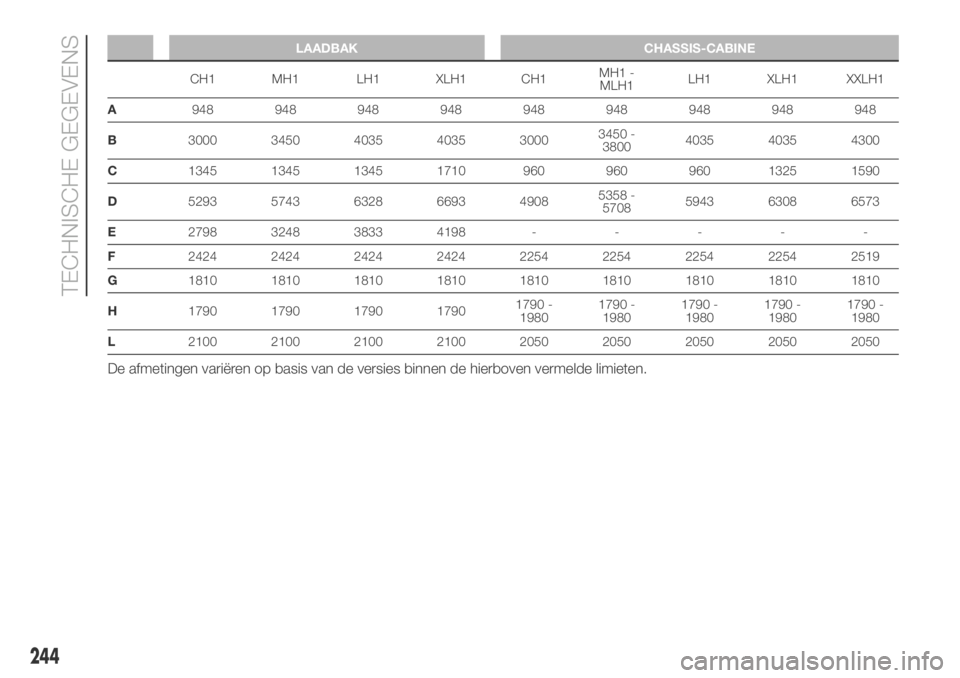

LAADBAK CHASSIS-CABINE
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
244
TECHNISCHE GEGEVENS

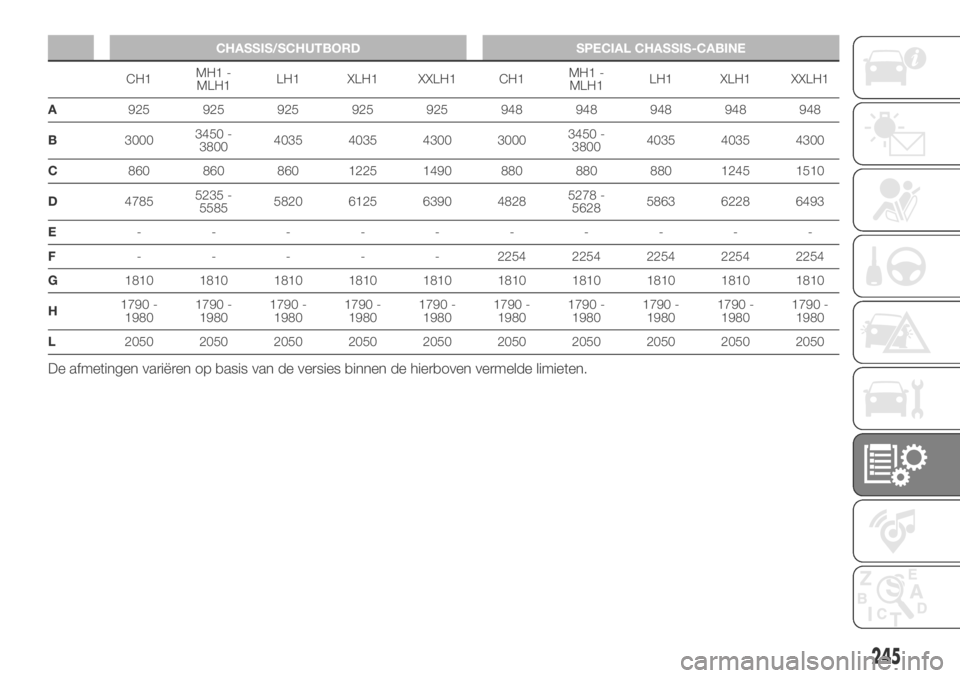

CHASSIS/SCHUTBORD SPECIAL CHASSIS-CABINE
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
245

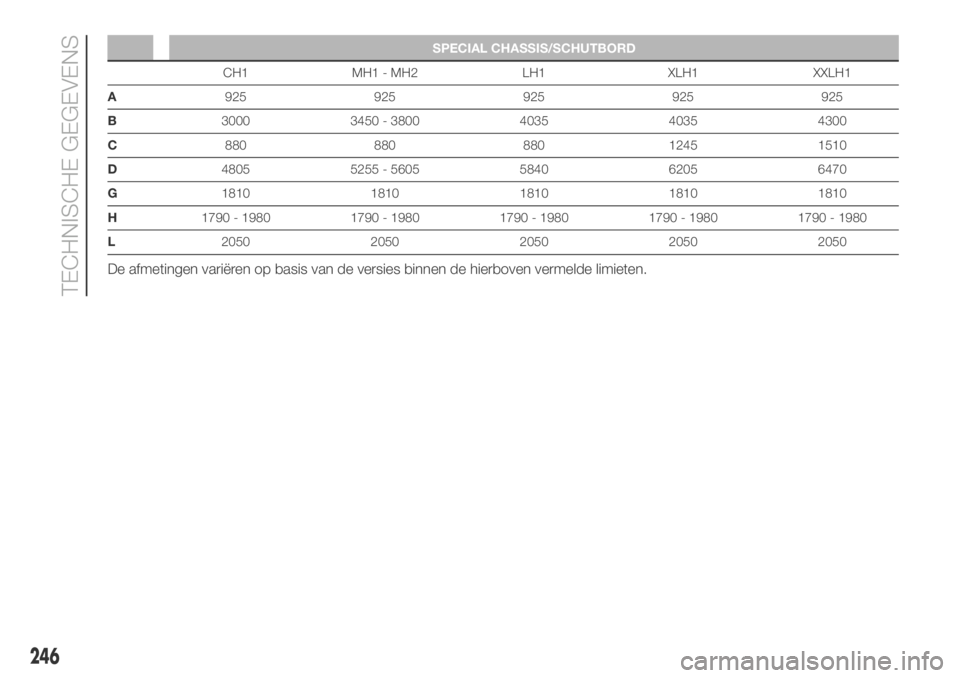

SPECIAL CHASSIS/SCHUTBORD
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
246
TECHNISCHE GEGEVENS

CREWCABINEVERSIE
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
225F1A0368
247

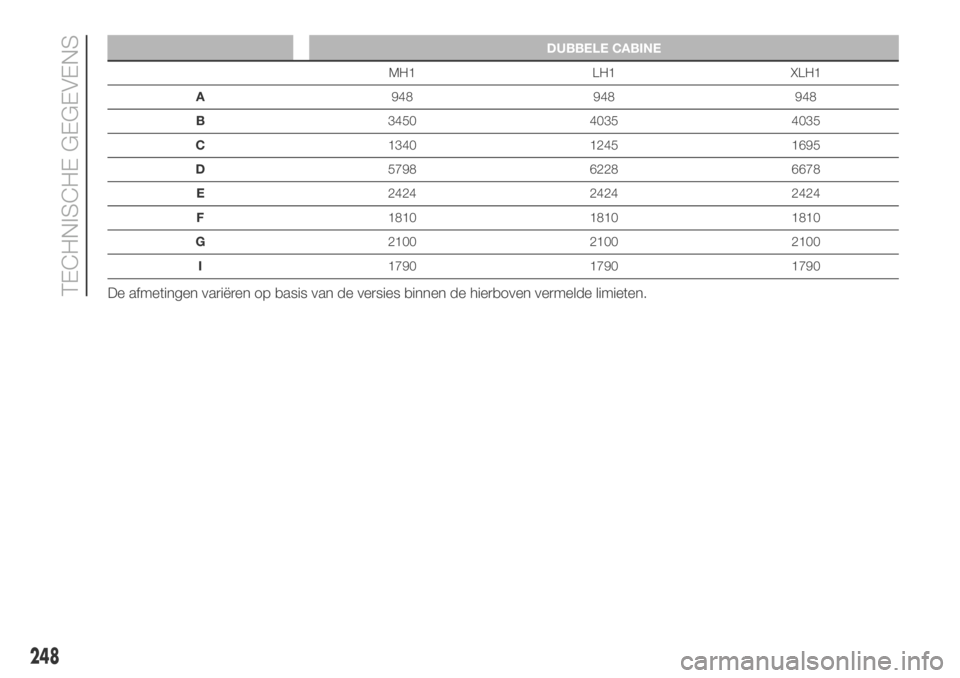

DUBBELE CABINE
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
248
TECHNISCHE GEGEVENS
