FIAT DUCATO BASE CAMPER 2018 Instructieboek (in Dutch)

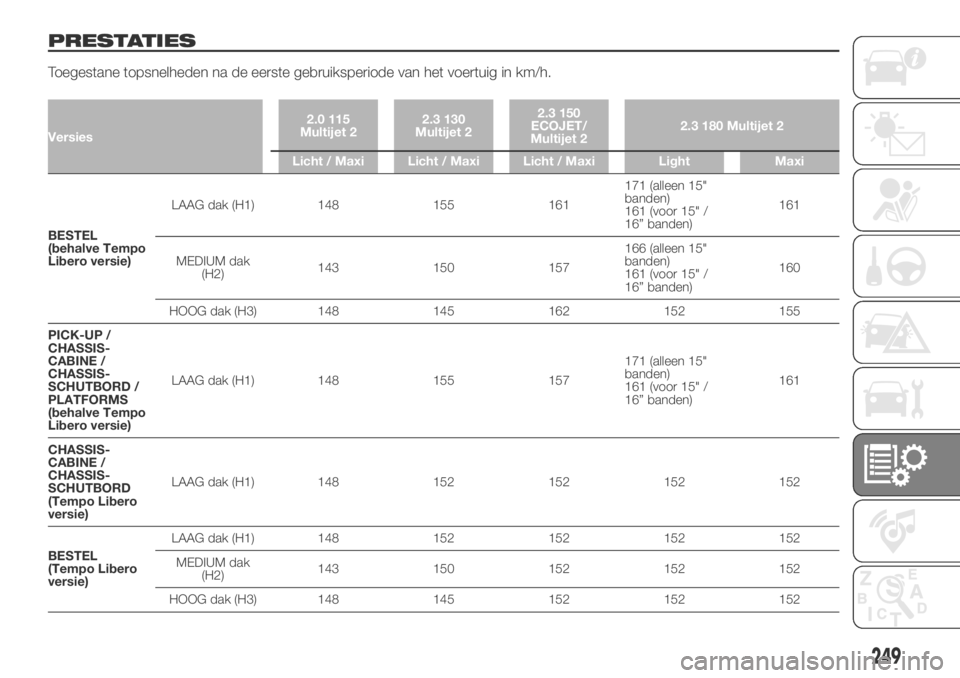

PRESTATIES
Toegestane topsnelheden na de eerste gebruiksperiode van het voertuig in km/h.
Versies2.0 115
Multijet 22.3 130
Multijet 22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Licht / Maxi Licht / Maxi Licht / Maxi Light Maxi
BESTEL
(behalve Tempo
Libero versie)LAAG dak (H1) 148 155 161171 (alleen 15"
banden)
161 (voor 15" /
16” banden)161
MEDIUM dak
(H2)143 150 157166 (alleen 15"
banden)
161 (voor 15" /
16” banden)160
HOOG dak (H3) 148 145 162 152 155
PICK-UP /
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD /
PLATFORMS
(behalve Tempo
Libero versie)LAAG dak (H1) 148 155 157171 (alleen 15"
banden)
161 (voor 15" /
16” banden)161
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD
(Tempo Libero
versie)LAAG dak (H1) 148 152 152 152 152
BESTEL
(Tempo Libero
versie)LAAG dak (H1) 148 152 152 152 152
MEDIUM dak
(H2)143 150 152 152 152
HOOG dak (H3) 148 145 152 152 152
249

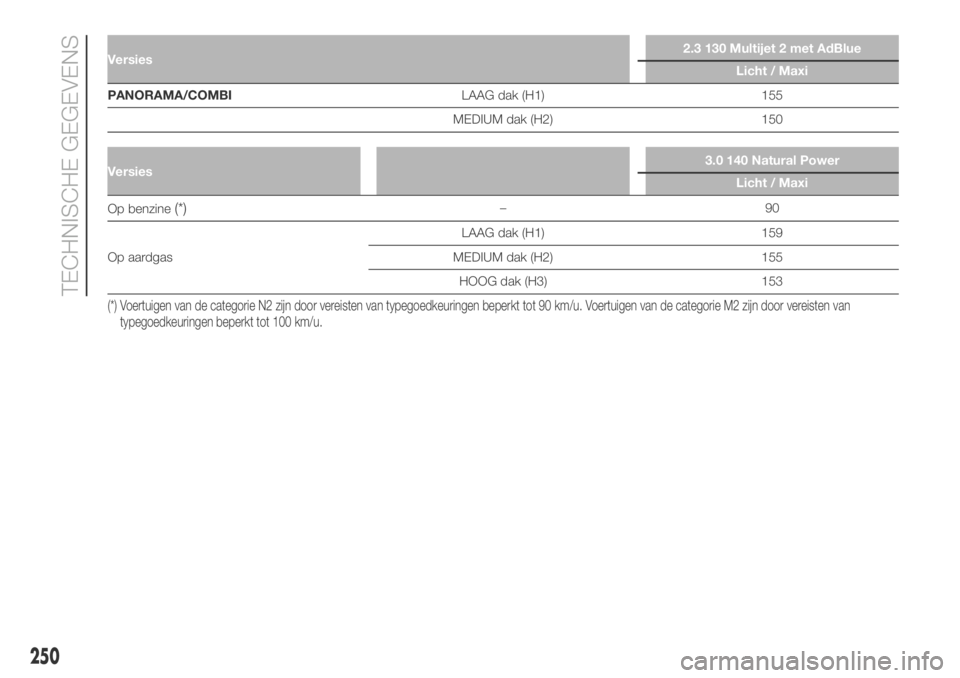

Versies2.3 130 Multijet 2 met AdBlue
Licht / Maxi
PANORAMA/COMBILAAG dak (H1) 155
MEDIUM dak (H2) 150
Versies3.0 140 Natural Power
Licht / Maxi
Op benzine(*)–90
Op aardgasLAAG dak (H1) 159
MEDIUM dak (H2) 155
HOOG dak (H3) 153
(*) Voertuigen van de categorie N2 zijn door vereisten van typegoedkeuringen beperkt tot 90 km/u. Voertuigen van de categorie M2 zijn door vereisten van
typegoedkeuringen beperkt tot 100 km/u.
250
TECHNISCHE GEGEVENS

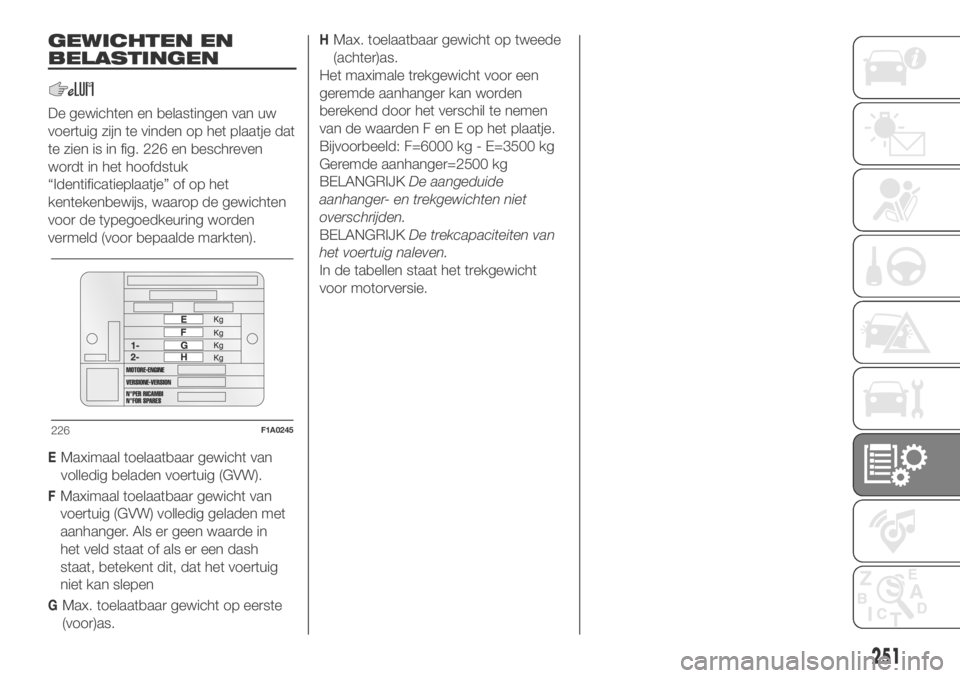

GEWICHTEN EN
BELASTINGEN
De gewichten en belastingen van uw
voertuig zijn te vinden op het plaatje dat
te zien is in fig. 226 en beschreven
wordt in het hoofdstuk
“Identificatieplaatje” of op het
kentekenbewijs, waarop de gewichten
voor de typegoedkeuring worden
vermeld (voor bepaalde markten).
EMaximaal toelaatbaar gewicht van
volledig beladen voertuig (GVW).
FMaximaal toelaatbaar gewicht van
voertuig (GVW) volledig geladen met
aanhanger. Als er geen waarde in
het veld staat of als er een dash
staat, betekent dit, dat het voertuig
niet kan slepen
GMax. toelaatbaar gewicht op eerste
(voor)as.
HMax. toelaatbaar gewicht op tweede
(achter)as.
Het maximale trekgewicht voor een
geremde aanhanger kan worden
berekend door het verschil te nemen
van de waarden F en E op het plaatje.
Bijvoorbeeld: F=6000 kg - E=3500 kg
Geremde aanhanger=2500 kg
BELANGRIJKDe aangeduide
aanhanger- en trekgewichten niet
overschrijden.
BELANGRIJKDe trekcapaciteiten van
het voertuig naleven.
In de tabellen staat het trekgewicht
voor motorversie.
226F1A0245
251

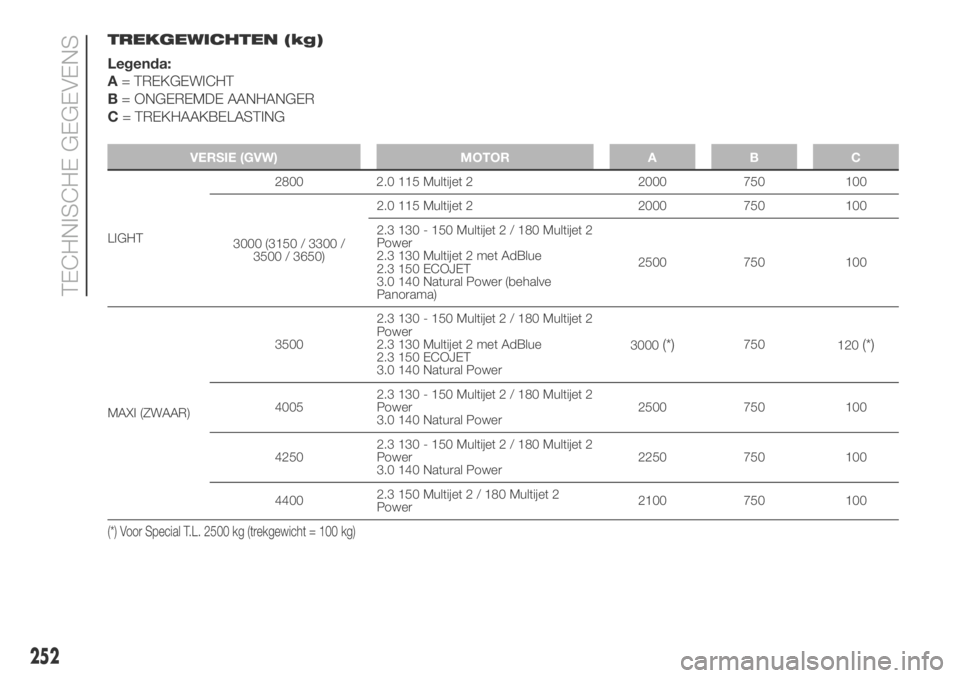

TREKGEWICHTEN (kg)
Legenda:
A= TREKGEWICHT
B= ONGEREMDE AANHANGER
C= TREKHAAKBELASTING
VERSIE (GVW) MOTOR A B C
LIGHT2800 2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 met AdBlue
2.3 150 ECOJET
3.0 140 Natural Power (behalve
Panorama)2500 750 100
MAXI (ZWAAR)35002.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 met AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 / 180 Multijet 2
Power2100 750 100
(*) Voor Special T.L. 2500 kg (trekgewicht = 100 kg)
252
TECHNISCHE GEGEVENS

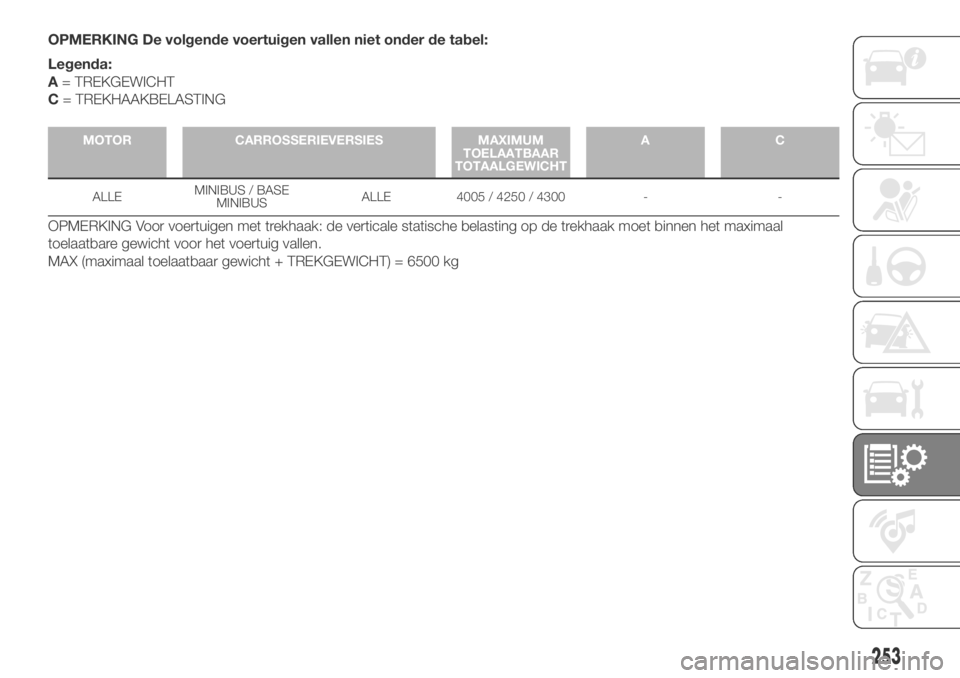

OPMERKING De volgende voertuigen vallen niet onder de tabel:
Legenda:
A= TREKGEWICHT
C= TREKHAAKBELASTING
MOTOR CARROSSERIEVERSIES MAXIMUM
TOELAATBAAR
TOTAALGEWICHTAC
ALLEMINIBUS / BASE
MINIBUSALLE 4005 / 4250 / 4300 - -
OPMERKING Voor voertuigen met trekhaak: de verticale statische belasting op de trekhaak moet binnen het maximaal
toelaatbare gewicht voor het voertuig vallen.
MAX (maximaal toelaatbaar gewicht + TREKGEWICHT) = 6500 kg
253

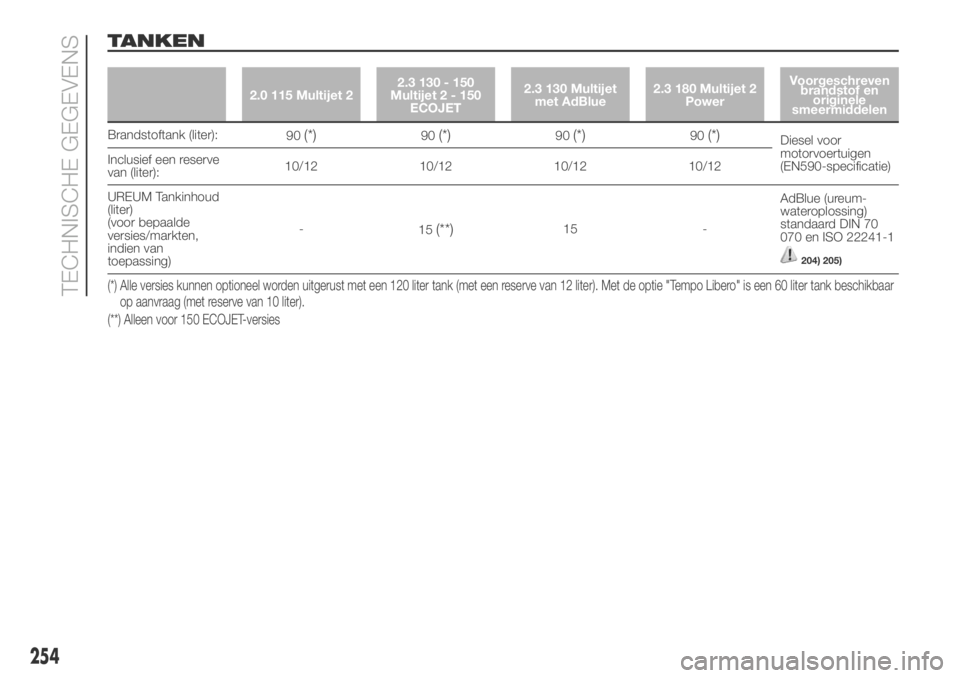

TANKEN
2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet
met AdBlue2.3 180 Multijet 2
PowerVoorgeschreven
brandstof en
originele
smeermiddelen
Brandstoftank (liter):
90(*)90(*)90(*)90(*)Diesel voor
motorvoertuigen
(EN590-specificatie) Inclusief een reserve
van (liter):10/12 10/12 10/12 10/12
UREUM Tankinhoud
(liter)
(voor bepaalde
versies/markten,
indien van
toepassing)-
15
(**)15 -AdBlue (ureum-
wateroplossing)
standaard DIN 70
070 en ISO 22241-1
204) 205)
(*) Alle versies kunnen optioneel worden uitgerust met een 120 liter tank (met een reserve van 12 liter). Met de optie "Tempo Libero" is een 60 liter tankbeschikbaar
op aanvraag (met reserve van 10 liter).
(**) Alleen voor 150 ECOJET-versies
254
TECHNISCHE GEGEVENS

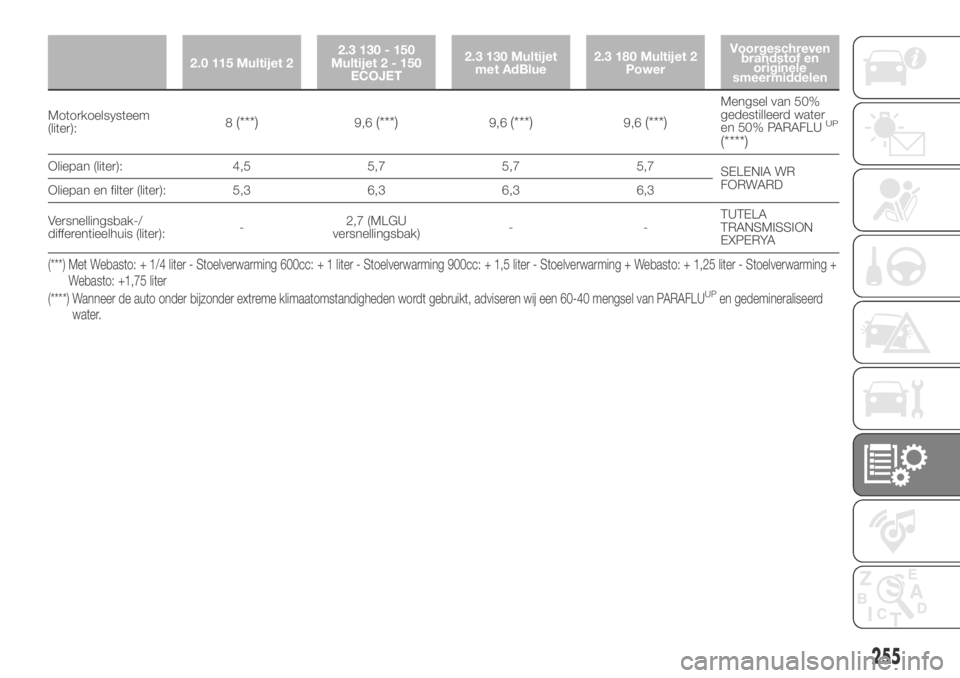

2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet
met AdBlue2.3 180 Multijet 2
PowerVoorgeschreven
brandstof en
originele
smeermiddelen
Motorkoelsysteem
(liter):8(***)9,6(***)9,6(***)9,6(***)
Mengsel van 50%
gedestilleerd water
en 50% PARAFLU
UP
(****)
Oliepan (liter): 4,5 5,7 5,7 5,7
SELENIA WR
FORWARD
Oliepan en filter (liter): 5,3 6,3 6,3 6,3
Versnellingsbak-/
differentieelhuis (liter):-2,7 (MLGU
versnellingsbak)--TUTELA
TRANSMISSION
EXPERYA
(***) Met Webasto: + 1/4 liter - Stoelverwarming 600cc: + 1 liter - Stoelverwarming 900cc: + 1,5 liter - Stoelverwarming + Webasto: + 1,25 liter - Stoelverwarming +
Webasto: +1,75 liter
(****) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60-40 mengsel van PARAFLU
UPen gedemineraliseerd
water.
255

2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet
met AdBlue2.3 180 Multijet 2
PowerVoorgeschreven
brandstof en
originele
smeermiddelen
Versnellingsbak-/
differentieelhuis (liter):2,92,9 (M38
versnellingsbak)2,9 2,9TUTELA
TRANSMISSION
GEARTECH
Hydraulisch
bedieningssysteem
COMFORT-MATIC-
versnellingsbak0,7 0,7 0,7 0,7TUTELA CAR CS
SPEED
Hydraulisch
remsysteem met
ABS (kg):0,6 0,6 0,6 0,6
TUTELA TOP 4
TUTELA TOP4/S
Hydraulisch
remsysteem met
ASR/ESC (kg)0,62 0,62 0,62 0,62
Hydraulische
stuurbekrachtiging:1,5 1,5 1,5 1,5TUTELA
TRANSMISSION
GI/E (rood)
TUTELA
TRANSMISSION
GI/R (groen)
(*)
Vloeistofreservoir
ruitensproeier/
koplampsproeier:5,5 5,5 5,5 5,5Mengsel van water
en vloeibare
PETRONAS
DURANCE SC 35
(*) Bij SCR ECOJET-versies voor koude landen
256
TECHNISCHE GEGEVENS

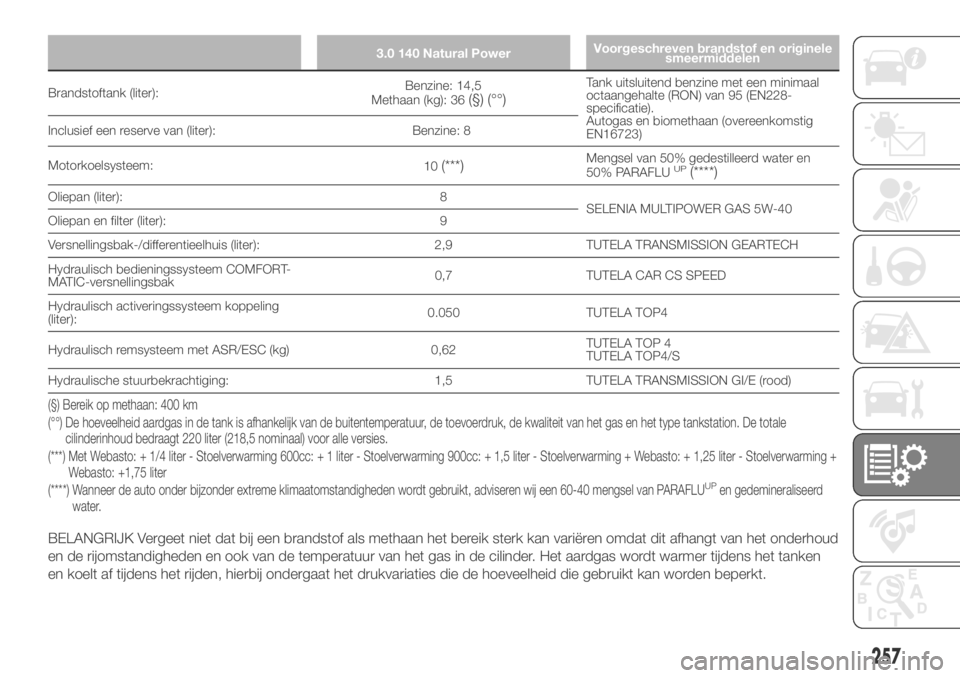

3.0 140 Natural PowerVoorgeschreven brandstof en originele
smeermiddelen
Brandstoftank (liter):Benzine: 14,5
Methaan (kg): 36(§) (°°)
Tank uitsluitend benzine met een minimaal
octaangehalte (RON) van 95 (EN228-
specificatie).
Autogas en biomethaan (overeenkomstig
EN16723) Inclusief een reserve van (liter): Benzine: 8
Motorkoelsysteem:
10
(***)Mengsel van 50% gedestilleerd water en
50% PARAFLUUP(****)
Oliepan (liter): 8
SELENIA MULTIPOWER GAS 5W-40
Oliepan en filter (liter): 9
Versnellingsbak-/differentieelhuis (liter): 2,9 TUTELA TRANSMISSION GEARTECH
Hydraulisch bedieningssysteem COMFORT-
MATIC-versnellingsbak0,7 TUTELA CAR CS SPEED
Hydraulisch activeringssysteem koppeling
(liter):0.050 TUTELA TOP4
Hydraulisch remsysteem met ASR/ESC (kg) 0,62TUTELA TOP 4
TUTELA TOP4/S
Hydraulische stuurbekrachtiging: 1,5 TUTELA TRANSMISSION GI/E (rood)
(§) Bereik op methaan: 400 km
(°°) De hoeveelheid aardgas in de tank is afhankelijk van de buitentemperatuur, de toevoerdruk, de kwaliteit van het gas en het type tankstation. De totale
cilinderinhoud bedraagt 220 liter (218,5 nominaal) voor alle versies.
(***) Met Webasto: + 1/4 liter - Stoelverwarming 600cc: + 1 liter - Stoelverwarming 900cc: + 1,5 liter - Stoelverwarming + Webasto: + 1,25 liter - Stoelverwarming +
Webasto: +1,75 liter
(****) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60-40 mengsel van PARAFLU
UPen gedemineraliseerd
water.
BELANGRIJK Vergeet niet dat bij een brandstof als methaan het bereik sterk kan variëren omdat dit afhangt van het onderhoud
en de rijomstandigheden en ook van de temperatuur van het gas in de cilinder. Het aardgas wordt warmer tijdens het tanken
en koelt af tijdens het rijden, hierbij ondergaat het drukvariaties die de hoeveelheid die gebruikt kan worden beperkt.
257

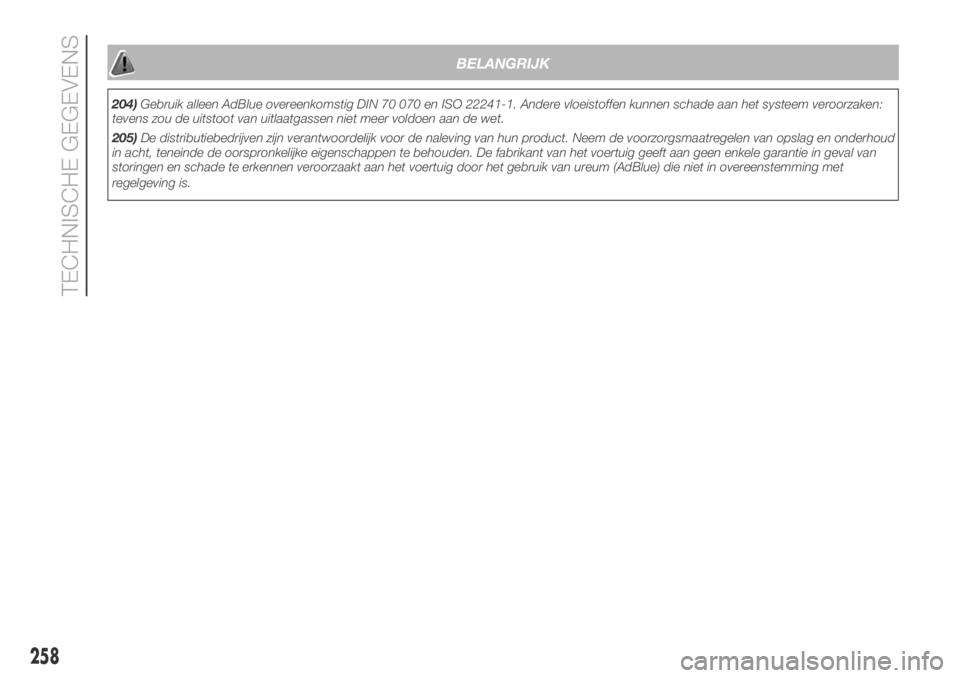

BELANGRIJK
204)Gebruik alleen AdBlue overeenkomstig DIN 70 070 en ISO 22241-1. Andere vloeistoffen kunnen schade aan het systeem veroorzaken:
tevens zou de uitstoot van uitlaatgassen niet meer voldoen aan de wet.
205)De distributiebedrijven zijn verantwoordelijk voor de naleving van hun product. Neem de voorzorgsmaatregelen van opslag en onderhoud
in acht, teneinde de oorspronkelijke eigenschappen te behouden. De fabrikant van het voertuig geeft aan geen enkele garantie in geval van
storingen en schade te erkennen veroorzaakt aan het voertuig door het gebruik van ureum (AdBlue) die niet in overeenstemming met
regelgeving is.
