GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is essentieel voor een
lange levensduur van het voertuig
onder optimale omstandigheden.
Om die reden heeft Fiat een reeks
controles en onderhoudsbeurten
opgesteld die, afhankelijk van
de motorversie, elke 48.000 kilometer
uitgevoerd moeten worden.
Het is echter belangrijk om eraan te
denken dat geprogrammeerd
onderhoud niet volledig toereikend is
om het voertuig in optimale staat te
houden: zelfs in de beginperiode vóór
de onderhoudsbeurt bij 48.000 km
en daarna, tussen twee
onderhoudsbeurten in, is regelmatig
wat extra aandacht vereist, zoals
bijvoorbeeld de vloeistofniveaus
controleren en eventueel bijvullen en de
bandenspanning controleren
enzovoorts.
BELANGRIJK De onderhoudsbeurten
van het Geprogrammeerde Onderhoud
zijn door de fabrikant voorgeschreven.
Het niet uitvoeren ervan kan het
vervallen van de garantie tot gevolg
hebben.Het geprogrammeerde onderhoud kan
door alle werkplaatsen van het Fiat
Servicenetwerk, op van te voren
vastgestelde tijdstippen, worden
uitgevoerd.
Eventuele reparaties die nodig blijken
tijdens het uitvoeren van de diverse
inspecties en controles van het
geprogrammeerd onderhoud, mogen
uitsluitend worden uitgevoerd na
uitdrukkelijke toestemming van de
klant.
BELANGRIJK Het is raadzaam het Fiat
Servicenetwerk onmiddellijk te
informeren over eventuele kleine
defecten en niet te wachten tot de
volgende onderhoudsbeurt.
Als het voertuig dikwijls gebruikt wordt
voor het trekken van aanhangers,
dan moet een korter interval tussen de
onderhoudsbeurten worden
aangehouden.
PERIODIEKE
CONTROLES
Vóór een lange reis controleren en
eventueel bijvullen:
niveau motorkoelvloeistof;
remvloeistofniveau;
controle en herstel van het additief
niveau voor AdBlue Diesel emissies
(UREUM) (voor bepaalde versies
/markten indien aanwezig);
vloeistofniveau ruitensproeier;
conditie en spanning banden;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
enz..);
werking ruitenwissers/-sproeiers en
stand/slijtage wisserbladen voor/achter.
Voor een goede werking en onderhoud
van het voertuig, is het raadzaam de
bovenstaande werkzaamheden
regelmatig uit te voeren (het is
raadzaam ongeveer elke 1000 km het
niveau van de motorolie te controleren
en elke 3000 km bij te vullen).
199

ZWAAR GEBRUIK
VAN DE AUTO
Als vooral een intensief gebruik van het
voertuig wordt gemaakt, zoals:
het trekken van aanhangers of
caravans;
het rijden op stoffige wegen;
talrijke korte ritten (minder dan 7-8
km) en bij buitentemperaturen onder
het vriespunt;
de motor vaak stationair draait of
lange afstanden worden gereden bij
lage snelheden of als het voertuig lang
niet wordt gebruikt;
dienen de volgende controles vaker te
worden uitgevoerd dan aangegeven
in het Geprogrammeerd
onderhoudsschema:
remblokken van schijfremmen voor
op conditie en slijtage controleren;
slot van motorkap en achterklep op
aanwezigheid van vuil controleren,
schoonmaken en mechanismen
smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat, brandstof-
en remsysteem) en rubber elementen
(stofkappen - hoezen - bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
conditie van aandrijfriemen van
hulporganen visueel controleren;
motorolie en oliefilter controleren en
zo nodig vervangen;
Herstel het additief niveau voor
AdBlue Diesel emissies (UREUN) (voor
versies/markten, indien van
toepassing), bij het aangaan van de
lamp of de melding op het
instrumentenpaneel;
pollenfilter controleren en zo nodig
vervangen.
200
ONDERHOUD EN ZORG

ONDERHOUDSSCHEMA
De controles vermeld in het Onderhoudsschema moeten, na het bereiken van 144.000 km/6 jaar (130 - 150 - 180 Multijet 2
versies) 192.000 km/8 jaar (115 Multijet 2 versies) cyclisch herhaald worden, te beginnen vanaf het eerste interval, daarna
dezelfde intervallen aanhouden als daarvoor.
km x 1000 48 96 144 192 240
Jaren 2 4 6 8 10
Laadtoestand accu controleren en eventueel opladen●●●●●
Conditie/slijtage banden controleren en bandenspanning, indien nodig,
herstellen; vervaldatum van de "Fix & Go Automatic" reparatiekit kit
controleren (voor bepaalde versies/markten)●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, interieur, dashboardkastje, lampjes
instrumentenpaneel, enz.) controleren●●●●●
Werking van het ruitenwisser/-sproeiersysteem controleren en zo nodig de
sproeiers afstellen●●●●●
Stand en conditie van wisserbladen van de ruitenwissers voor/achter
controleren (voor bepaalde versies/markten)●●●●●
Sloten van motorkap en achterklep op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen (hoezen, slangen, bussen enz.)●●●●●
Conditie en slijtage remblokken van schijfremmen voor controleren en de
werking van remblokslijtagesensor controleren●●●●●
201

km x 1000 48 96 144 192 240
Jaren 2 4 6 8 10
Conditie en slijtage remblokken van schijfremmen achter controleren en de
werking van remblokslijtagesensor controleren (voor versies/markten, daar
waar aanwezig)●●●●●
De vloeistofpeilen controleren en eventueel bijvullen (1) (2)●●●●●
Controleer vloeistofniveau hydraulica COMFORT-MATIC-versnellingsbak (3)
(*)●●●●●
Controleer olie voor inschakelsysteem hydraulische koppeling (voor versies
met COMFORT-MATIC-versnellingsbak) (3) (*)●●●●●
Vervang olie voor inschakelsysteem hydraulische koppeling (voor versies
met COMFORT-MATIC-versnellingsbak) (4) (*)●●
Visueel de aandrijfriem(en) van de hulporganen controleren (versies zonder
automatische riemspanner) (130 - 150 - 180 MultiJet 2-versies)●●
De spanning controleren van aandrijfriem van hulporganen (uitvoeringen
zonder automatische riemspanner) (5)●●
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
(2) Het verbruik van additieven tegen emissies (UREUM) is afhankelijk van de gebruikstoestand van het voertuig en wordt aangegeven met een controlelampje en
bericht op het instrumentenpaneel (voor bepaalde versies/markten).
(3) Controle jaarlijks uit te voeren in koude klimaten.
(*) OPMERKING (voor versies met COMFORT-MATIC-versnellingsbak): om het oliepeil van de versnellingsbak te controleren en de vloeistof van het hydraulisch
systeem van de koppeling te controleren/verversen, gaat u naar een Fiat Servicepunt. (4) Of om de 2 jaar
(5) Bij de eerste verversing van de motorolie, moet de spanning van de aandrijfriem van het hulporgaan gecontroleerd worden.
202
ONDERHOUD EN ZORG

km x 1000 48 96 144 192 240
Jaren 2 4 6 8 10
De spanning controleren van aandrijfriem van hulporganen (uitvoeringen
zonder automatische riemspanner) (115 MultiJet 2-versies) (5)●●●
Staat getande distributieriem controleren (130-150-180 MultiJet 2 versies)●●
Staat getande distributieriem controleren (115 MultiJet 2 versies)●●●●●
Slag van handrem controleren en zo nodig afstellen●●●●●
Uitlaatgasemissie controleren●●●●●
Gebruik de diagnoseaansluiting om de werking van het brandstoftoevoer-/
motormanagementsysteem en de verslechtering van de motorolie te
controleren (het laatste voor bepaalde versies/markten)●●●●●
De reiniging van onderste rails zijschuifdeuren controleren bij uitvoeringen
met zijschuifdeuren. (of iedere 6 maanden)●●●●●
Brandstoffilterelement vervangen●●●●●
Aandrijfriem(en) hulporganen vervangen (130-150-180 MultiJet 2 versies)●
Aandrijfriem(en) hulporganen vervangen (115 MultiJet 2 versies)●●
Distributieriem vervangen (130-150-180 MultiJet 2-versies)(6)
Distributieriem vervangen (115 MultiJet 2-versies)(7)
(5) Bij de eerste verversing van de motorolie, moet de spanning van de aandrijfriem van het hulporgaan gecontroleerd worden.
(6) Wordt een maximale kilometerstand van 192.000 km aanbevolen. Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koud
klimaat, gebruik in de stad, langdurig stationair draaien) om de 4 jaar worden vervangen of in elk geval om de 5 jaar.
(7) Wordt een maximale kilometerstand van 144.000 km aanbevolen. Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koud
klimaat, gebruik in de stad, langdurig stationair draaien) om de 4 jaar worden vervangen of in elk geval om de 5 jaar.
203

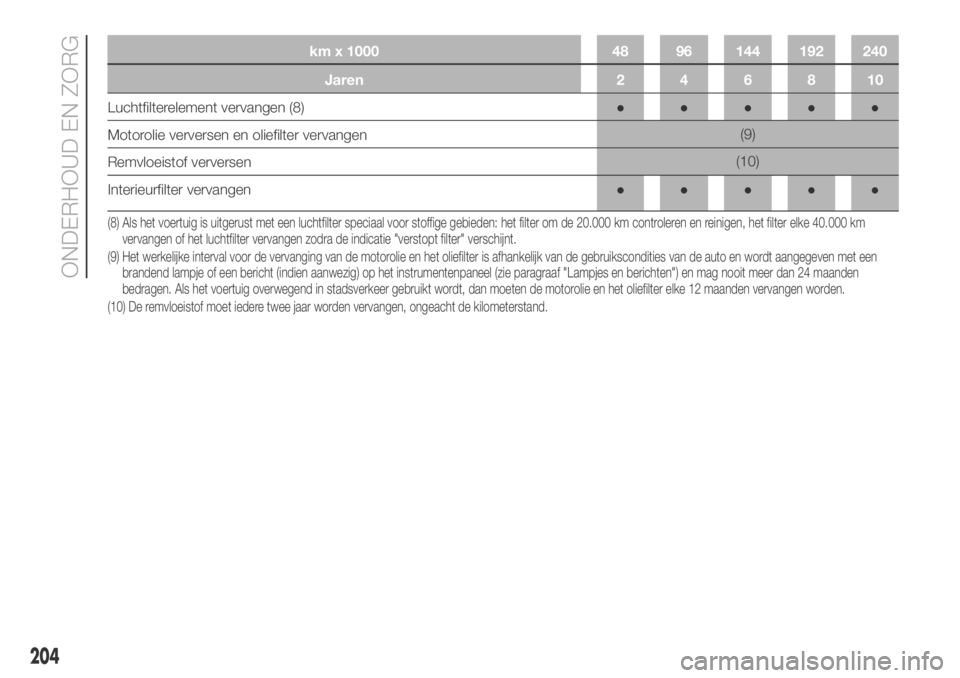

km x 1000 48 96 144 192 240
Jaren 2 4 6 8 10
Luchtfilterelement vervangen (8)●●●●●
Motorolie verversen en oliefilter vervangen(9)
Remvloeistof verversen(10)
Interieurfilter vervangen●●●●●
(8) Als het voertuig is uitgerust met een luchtfilter speciaal voor stoffige gebieden: het filter om de 20.000 km controleren en reinigen, het filter elke 40.000 km
vervangen of het luchtfilter vervangen zodra de indicatie "verstopt filter" verschijnt.
(9) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruikscondities van de auto en wordt aangegeven met een
brandend lampje of een bericht (indien aanwezig) op het instrumentenpaneel (zie paragraaf "Lampjes en berichten") en mag nooit meer dan 24 maanden
bedragen. Als het voertuig overwegend in stadsverkeer gebruikt wordt, dan moeten de motorolie en het oliefilter elke 12 maanden vervangen worden.
(10) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
204
ONDERHOUD EN ZORG

Natural Power versies
km x 1000 40 80 120 160 200
Jaren246810
Laadtoestand accu controleren en eventueel opladen●●●●●
Banden op conditie/slijtage controleren en eventueel op spanning brengen●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, interieur, dashboardkastje, lampjes
instrumentenpaneel, enz.) controleren●●●●●
Werking van het ruitenwisser/-sproeiersysteem controleren en zo nodig de
sproeiers afstellen●●●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter controleren●●●●●
Sloten van motorkap en achterklep op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen (hoezen, slangen, bussen enz.)●●●●●
Conditie en slijtage remblokken van schijfremmen voor visueel controleren
en de werking van remblokslijtagesensor controleren●●●●●
Conditie en slijtage remblokken van schijfremmen achter visueel controleren
en de werking van remblokslijtagesensor controleren (voor bepaalde
versies/markten)●●●●●
Vloeistofniveaus controleren en eventueel bijvullen (motorkoelvloeistof,
remmen/hydraulische koppeling, ruitensproeiers, accu enz.)●●●●●
Conditie van de aandrijfriem en bediening hulporganen visueel controleren
(bij versies zonder automatische riemspanner)●●
205

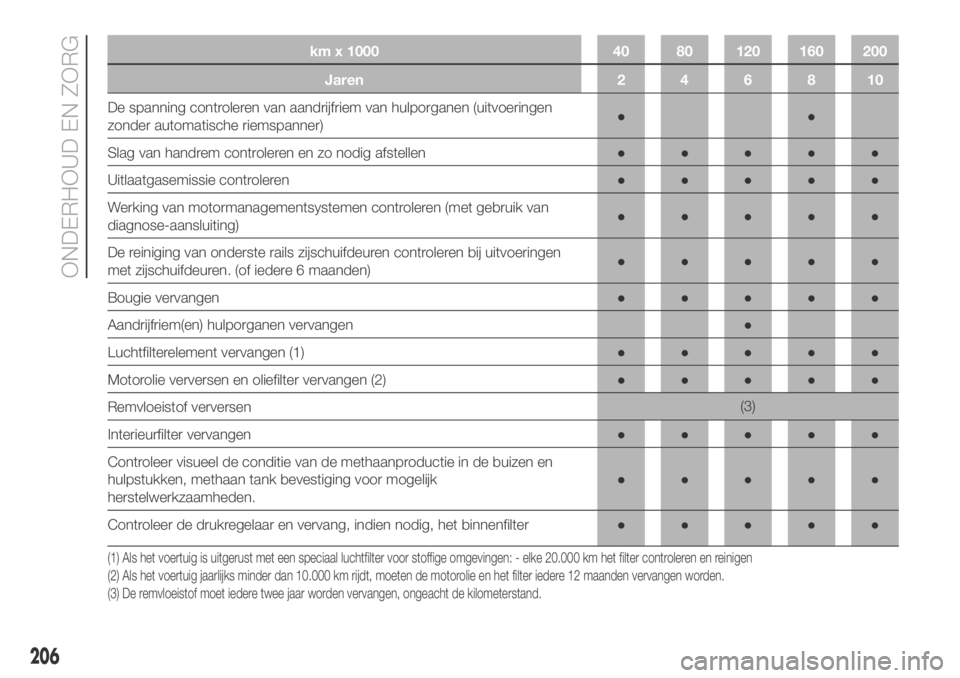

km x 1000 40 80 120 160 200
Jaren246810
De spanning controleren van aandrijfriem van hulporganen (uitvoeringen
zonder automatische riemspanner)●●
Slag van handrem controleren en zo nodig afstellen●●●●●
Uitlaatgasemissie controleren●●●●●
Werking van motormanagementsystemen controleren (met gebruik van
diagnose-aansluiting)●●●●●
De reiniging van onderste rails zijschuifdeuren controleren bij uitvoeringen
met zijschuifdeuren. (of iedere 6 maanden)●●●●●
Bougie vervangen●●●●●
Aandrijfriem(en) hulporganen vervangen●
Luchtfilterelement vervangen (1)●●●●●
Motorolie verversen en oliefilter vervangen (2)●●●●●
Remvloeistof verversen(3)
Interieurfilter vervangen●●●●●
Controleer visueel de conditie van de methaanproductie in de buizen en
hulpstukken, methaan tank bevestiging voor mogelijk
herstelwerkzaamheden.●●●●●
Controleer de drukregelaar en vervang, indien nodig, het binnenfilter●●●●●
(1) Als het voertuig is uitgerust met een speciaal luchtfilter voor stoffige omgevingen: - elke 20.000 km het filter controleren en reinigen
(2) Als het voertuig jaarlijks minder dan 10.000 km rijdt, moeten de motorolie en het filter iedere 12 maanden vervangen worden.
(3) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
206
ONDERHOUD EN ZORG

km x 1000 40 80 120 160 200
Jaren246810
Controleer de werking en parameters van het brandstoftoevoersysteem
m.b.v. diagnose-aansluiting●●●●●
Controleer het aanhaalmoment van de bevestigingsstrips van de cilinder.●●●
Controleer afdichting verwarmingsleidingen drukregelaar●●●●●
Controleer of de injectoren correct gemonteerd zijn (plaatsing, klemwerking)●●●●●
Controleer elektrische aansluitingen en intactheid motorbedrading●●●●●
207

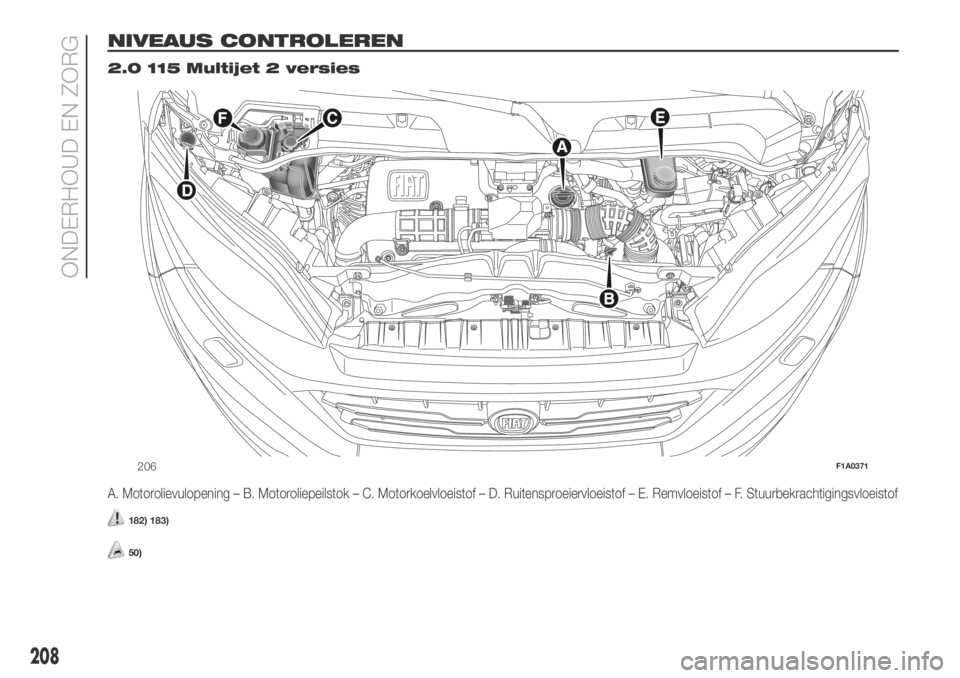

NIVEAUS CONTROLEREN.
2.0 115 Multijet 2 versies
A. Motorolievulopening – B. Motoroliepeilstok – C. Motorkoelvloeistof – D. Ruitensproeiervloeistof – E. Remvloeistof – F. Stuurbekrachtigingsvloeistof
182) 183)
50)
206F1A0371
208
ONDERHOUD EN ZORG
