FIAT DUCATO BASE CAMPER 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

Uconnect™ 3" RADIO

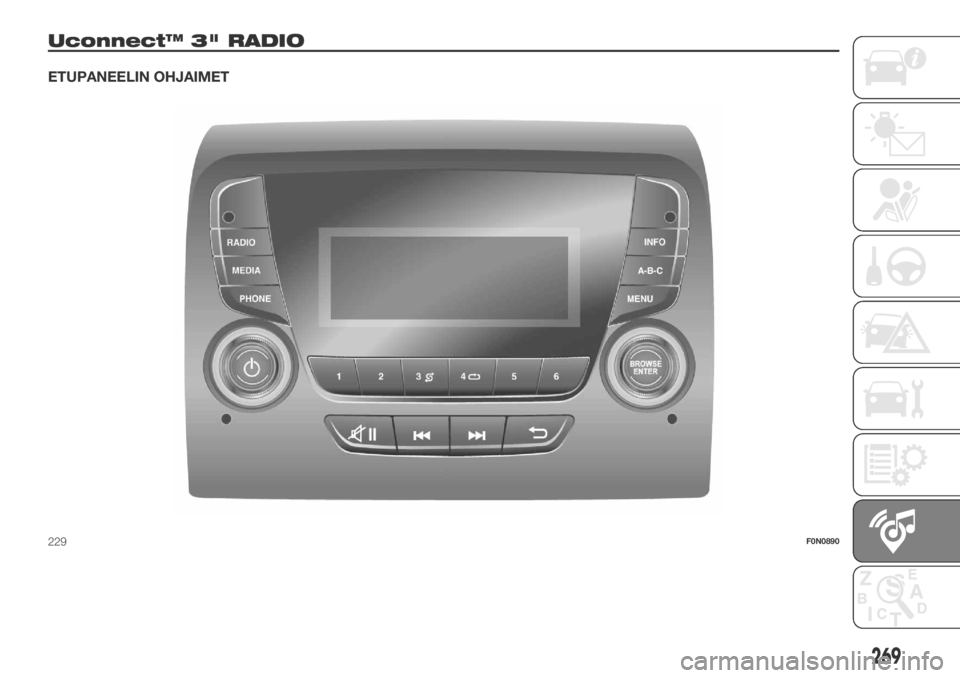

ETUPANEELIN OHJAIMET
229F0N0890
269

ETUPANEELIN OHJAIMIEN YHTEENVETOTAULUKKO
Painike Toiminnot Tila
270
MULTIMEDIA
Käynnistys Painikkeen lyhyt painallus
Sammutus Painikkeen lyhyt painallus
Äänenvoimakkuuden säätö Nappulan kierto myötäpäivään/vastapäivään
Äänenvoim. aktivointi/deaktivointi (Mykistys/Tauko) Painikkeen lyhyt painallus
Poistu valinnasta/palaa edelliseen näyttöön Painikkeen lyhyt painallus
BROWSE
ENTERLuettelon vieritys tai radioaseman virittäminen tai edellisen/
seuraavan raidan valintaNappulan kierto myötäpäivään/vastapäivään
Näytöllä näytetyn vaihtoehdon vahvistus Painikkeen lyhyt painallus
INFONäytöllä näytetyn vaihtoehdon vahvistus Valitse näyttömuoto (Radio, Media Player)
PHONEPääsy puhelintilaan Painikkeen lyhyt painallus
MENUPääsy asetusten/info-telemaattisen järjestelmän valikkoon Painikkeen lyhyt painallus
MEDIALähteen valinta: USB/iPod tai AUX (tietyissä versioissa/
markkina-alueilla)Painikkeen lyhyt painallus
RADIOPääsy radiotilaan Painikkeen lyhyt painallus
1-2-3-4-5-6Tämänhetkisen radioaseman tallennus Painikkeen pidennetty painallus
Tallennetun radioaseman kutsuminen Painikkeen lyhyt painallus
A-B-CEsivalittujen radioasemien ryhmän valinta tai kunkin luettelon
halutun kirjaimen valintaPainikkeen lyhyt painallus
Edellisen radioaseman haku tai edellisen kappaleen valinta
USB/iPod-laitteessaPainikkeen lyhyt painallus
Alempien taajuuksien selaus vapautukseen saakka/USB/
iPod-raidan nopea takaisinkelausPainikkeen pidennetty painallus

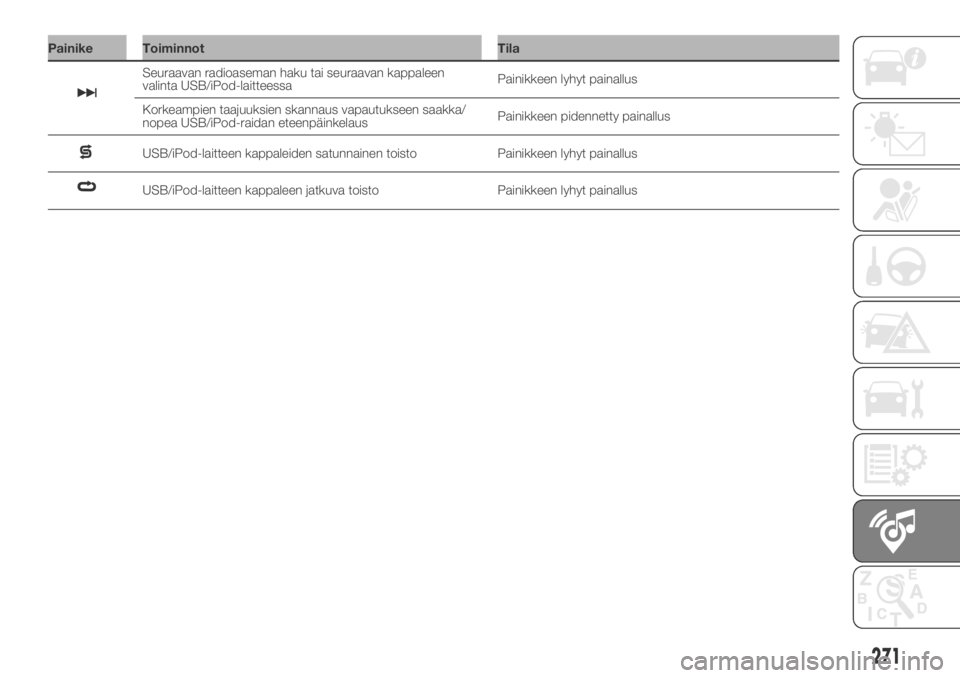

Painike Toiminnot Tila
Seuraavan radioaseman haku tai seuraavan kappaleen
valinta USB/iPod-laitteessaPainikkeen lyhyt painallus
Korkeampien taajuuksien skannaus vapautukseen saakka/
nopea USB/iPod-raidan eteenpäinkelausPainikkeen pidennetty painallus
USB/iPod-laitteen kappaleiden satunnainen toisto Painikkeen lyhyt painallus
USB/iPod-laitteen kappaleen jatkuva toisto Painikkeen lyhyt painallus
271

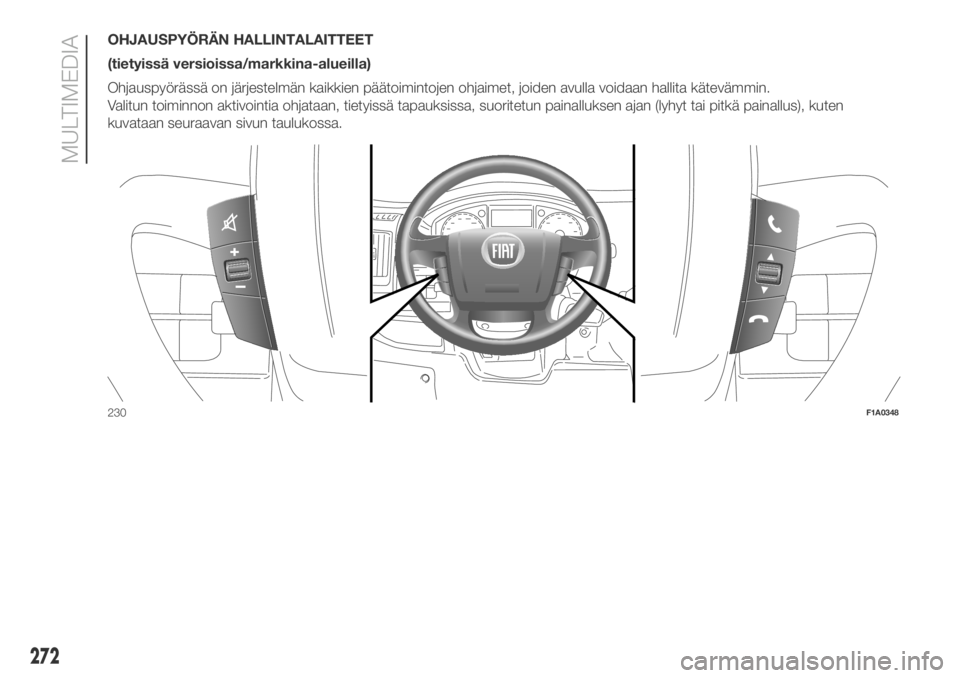

OHJAUSPYÖRÄN HALLINTALAITTEET
(tietyissä versioissa/markkina-alueilla)
Ohjauspyörässä on järjestelmän kaikkien päätoimintojen ohjaimet, joiden avulla voidaan hallita kätevämmin.
Valitun toiminnon aktivointia ohjataan, tietyissä tapauksissa, suoritetun painalluksen ajan (lyhyt tai pitkä painallus), kuten
kuvataan seuraavan sivun taulukossa.
230F1A0348
272
MULTIMEDIA

Painike Toimenpide (painallus/kierto)
273
Tulevan puhelun vastaanotto
Toisen tulevan puhelun vastaanotto ja aktiivisen puhelun odotustilaan laitto
Tulevan puhelun hylkääminen
Käynnissä olevan puhelun lopettaminen
Mikrofonin deaktivointi/uudelleenaktivointi puhelun aikana
USB/iPod-lähteiden tauon päälle/pois
Radio/AUX-lähteiden mykistystoiminto päälle/pois (tietyissä versioissa/markkina-alueilla)
+/–Kierrä vasenta säädintä ylöspäin tai alaspäin:
Lyhyt painallus: lisää/vähennä äänenvoimakkuutta yksittäisillä hypähdyksillä
Pitkä painallus: lisää/vähentää äänenvoimakkuutta jatkuvasti vapautukseen saakka
Kierrä oikeanpuolista nuppia ylöspäin tai alaspäin:
Lyhyt painallus (radiotila): valitse seuraava/edellinen asema
Pitkä painallus (radiotila): korkeampien/alhaisempien taajuuksien skannaus vapautukseen saakka
Lyhyt painallus (USB/iPod-tila): seuraavan/edellisen kappaleen valinta
Pitkä painallus (USB/iPod-tila): nopea eteneminen/nopea taaksepäin vapautukseen saakka

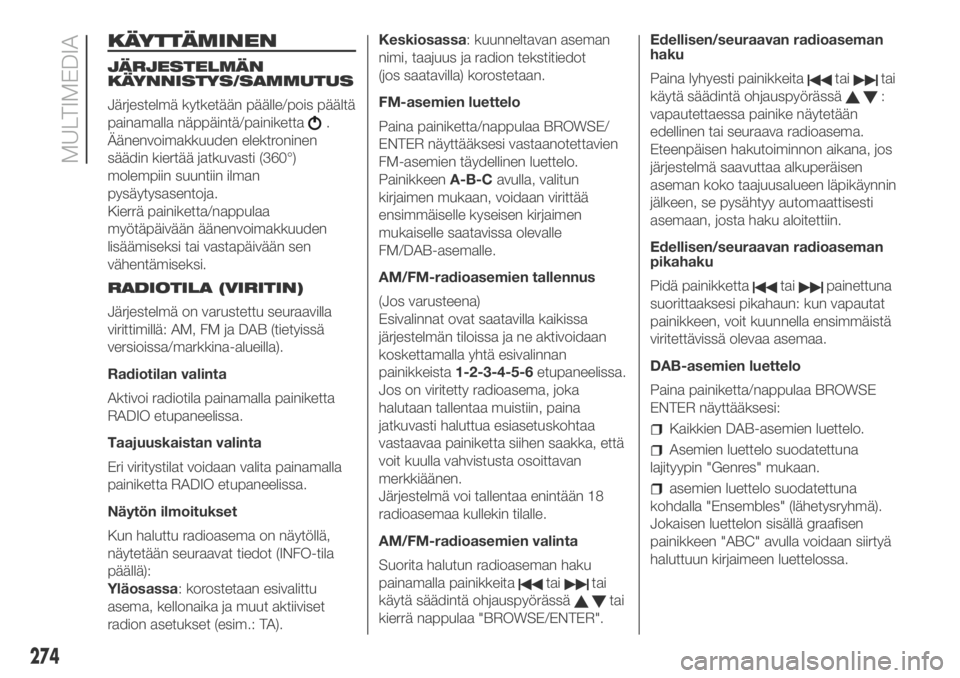

KÄYTTÄMINEN
JÄRJESTELMÄN
KÄYNNISTYS/SAMMUTUS
Järjestelmä kytketään päälle/pois päältä
painamalla näppäintä/painiketta
.
Äänenvoimakkuuden elektroninen
säädin kiertää jatkuvasti (360°)
molempiin suuntiin ilman
pysäytysasentoja.
Kierrä painiketta/nappulaa
myötäpäivään äänenvoimakkuuden
lisäämiseksi tai vastapäivään sen
vähentämiseksi.
RADIOTILA (VIRITIN)
Järjestelmä on varustettu seuraavilla
virittimillä: AM, FM ja DAB (tietyissä
versioissa/markkina-alueilla).
Radiotilan valinta
Aktivoi radiotila painamalla painiketta
RADIO etupaneelissa.
Taajuuskaistan valinta
Eri viritystilat voidaan valita painamalla
painiketta RADIO etupaneelissa.
Näytön ilmoitukset
Kun haluttu radioasema on näytöllä,
näytetään seuraavat tiedot (INFO-tila
päällä):
Yläosassa: korostetaan esivalittu
asema, kellonaika ja muut aktiiviset
radion asetukset (esim.: TA).Keskiosassa: kuunneltavan aseman
nimi, taajuus ja radion tekstitiedot
(jos saatavilla) korostetaan.
FM-asemien luettelo
Paina painiketta/nappulaa BROWSE/
ENTER näyttääksesi vastaanotettavien
FM-asemien täydellinen luettelo.
PainikkeenA-B-Cavulla, valitun
kirjaimen mukaan, voidaan virittää
ensimmäiselle kyseisen kirjaimen
mukaiselle saatavissa olevalle
FM/DAB-asemalle.
AM/FM-radioasemien tallennus
(Jos varusteena)
Esivalinnat ovat saatavilla kaikissa
järjestelmän tiloissa ja ne aktivoidaan
koskettamalla yhtä esivalinnan
painikkeista1-2-3-4-5-6etupaneelissa.
Jos on viritetty radioasema, joka
halutaan tallentaa muistiin, paina
jatkuvasti haluttua esiasetuskohtaa
vastaavaa painiketta siihen saakka, että
voit kuulla vahvistusta osoittavan
merkkiäänen.
Järjestelmä voi tallentaa enintään 18
radioasemaa kullekin tilalle.
AM/FM-radioasemien valinta
Suorita halutun radioaseman haku
painamalla painikkeita
taitai
käytä säädintä ohjauspyörässä
tai
kierrä nappulaa "BROWSE/ENTER".Edellisen/seuraavan radioaseman
haku
Paina lyhyesti painikkeita
taitai
käytä säädintä ohjauspyörässä
:
vapautettaessa painike näytetään
edellinen tai seuraava radioasema.
Eteenpäisen hakutoiminnon aikana, jos
järjestelmä saavuttaa alkuperäisen
aseman koko taajuusalueen läpikäynnin
jälkeen, se pysähtyy automaattisesti
asemaan, josta haku aloitettiin.
Edellisen/seuraavan radioaseman
pikahaku
Pidä painikketta
taipainettuna
suorittaaksesi pikahaun: kun vapautat
painikkeen, voit kuunnella ensimmäistä
viritettävissä olevaa asemaa.
DAB-asemien luettelo
Paina painiketta/nappulaa BROWSE
ENTER näyttääksesi:
Kaikkien DAB-asemien luettelo.
Asemien luettelo suodatettuna
lajityypin "Genres" mukaan.
asemien luettelo suodatettuna
kohdalla "Ensembles" (lähetysryhmä).
Jokaisen luettelon sisällä graafisen
painikkeen "ABC" avulla voidaan siirtyä
haluttuun kirjaimeen luettelossa.
274
MULTIMEDIA

Radioaseman valinta
aakkosjärjestyksessä
Etupaneelin painikkeen A-B-C avulla,
valitun kirjaimen mukaan, voidaan
virittää ensimmäiselle kyseisen kirjaimen
mukaiselle saatavissa olevalle
DAB-asemalle.Nopea eteenpäin/nopea taaksepäin
siirtyminen kappaleissa
Paina ja pidä painettuna painiketta
siirtyäksesi nopeasti eteenpäin
valitussa kappaleessa tai pidä
painettuna painiketta
siirtyäksesi
nopeasti taaksepäin kappaleessa.
Nopea eteenpäin/taaksepäin siirtyminen
keskeytyy, kun painike
/
vapautetaan tai kun saavutetaan
edellinen/seuraava kappale.
Kappaleen valinta (selaus)
Tämän toiminnon avulla voidaan selata
ja valita aktiivisessa laitteessa olevat
kappaleet.
Valintamahdollisuudet riippuvat liitetystä
laitteesta.
Esimerkiksi USB/iPod-laitteessa on
mahdollista, painikkeen/nappulan
BROWSE ENTER avulla, selata myös
laitteessa olevien esittäjien,
musiikkilajien ja albumien luetteloa itse
kappaleista tallennettujen tietojen
mukaan.
Voit siirtyä kussakin aakkosluettelossa
haluamasi kirjaimen kohdalle paneelin
A-B-C-painikkeella.
HUOMAUTUS Tämä painike on
mahdollisesti deaktivoitu joillekin
Apple®-laitteille.Paina painiketta BROWSE ENTER
aktivoidaksesi tämän toiminnon
toistolähteessä.
Kierrä painiketta/nappulaa BROWSE
ENTER valitaksesi halutun luokan ja sen
jälkeen paina itse painiketta/nappulaa
valinnan vahvistamiseksi.
Paina painiketta
, jos halutaan
peruuttaa toiminto.
HUOMAUTUS USB-laitteen
indeksointiaika voi vaihdella käytettävän
varusteen mukaan (joissain tapauksissa
se voi kestää muutamia minuutteja).
Kappaleen tietojen näyttö
Paina painikettaINFOvalitaksesi
toiston aikana näytettävät tiedot
(esittäjä, albumi, lajityyppi, nimi, kansio,
tiedoston nimi).
Paina painiketta poistuaksesi näytöltä.
Kappaleiden satunnainen toisto
Paina painiketta
toistaaksesi
satunnaisessa järjestyksessä
USB/iPod-laitteessa olevat kappaleet.
Vastaava kuvake ilmestyy näytölle.
Paina sitä toisen kerran toiminnon
deaktivoimiseksi.
275
MEDIATILA
AUX (tietyissä versioissa/markkina-
alueilla), USB / iPod -toimintojen
käyttötavat.
Äänilähteen valinta
Paina painiketta MEDIA valitaksesi
halutun äänilähteen saatavilla olevien
joukosta: AUX (tietyissä versioissa/
markkina-alueilla) tai USB/iPod.
Kappaleen vaihto (seuraava/
edellinen)
Paina lyhyesti painiketta
tai kierrä
myötäpäivään painiketta/nappulaa
BROWSE ENTER seuraavan kappaleen
toistamiseksi tai paina lyhyesti
painiketta
tai kierrä vastapäivään
painiketta/nappulaa BROWSE ENTER
palataksesi valitun kappaleen alkuun tai
palataksesi edellisen kappaleen alkuun,
jos kappaleen toisto on alkanut
vähemmän kuin 3 sekuntia
aikaisemmin.HUOMAUTUS Painikkeella BROWSE
ENTER ei voida suorittaa mitään
toimenpiteitä AUX-laitteessa (tietyissä
versioissa/markkina-alueilla).

Paina sitä toisen kerran toiminnon
deaktivoimiseksi.
USB/iPod-TUKI
Jos haluat aktivoida USB/iPod-tilan, liitä
vastaava laite (USB tai iPod) ajoneuvon
USB-porttiin.
209)
Liittämällä USB/iPod-laite järjestelmän
ollessa päällä, tämä aloittaa heti
laitteella olevien kappaleiden toiston.
AUX-TUKI
AUX-tilan aktivoimiseksi kytke laite
asianmukaisella johdolla ajoneuvossa
olevaan AUX-liittimeen.
210)
Liittämällä laite AUX-lähtöliittimeen,
järjestelmä alkaa toistaa liitettyä
AUX-lähdettä, mikäli tämä on
jo toistamassa.
Säädä äänenvoimakkuus etupaneelin
painikkeella/nappulalla
tai liitetyn
laitteen äänenvoimakkuuden säätimellä.
Mitä tulee toimintoon "Select Audio
source", katso kuvausta kappaleessa
"Mediatila".VAROITUKSET
AUX-liittimeen liitetyn laitteen toimintoja
hallitaan suoraan itse laitteesta: siten
ei voida suorittaa raidan/kansion/
soittolistan vaihtoa tai ohjata toiston
aloittamista/lopettamista/tauottamista
etupaneelin ohjaimilla tai ohjauspyörän
ohjaimilla.
Älä jätä kannettavan laitteen johtoa
AUX-liittimeen kiinni laitteen
poistamisen jälkeen, jotta vältetään
mahdollinen kaiuttimen kohina.
PUHELINTILA
Puhelintilan käyttöönotto
Puhelintilan aktivoimiseksi paina
painiketta PHONE etupaneelissa.
Saatavilla olevien ohjaimien avulla
voidaan:
valita haluttu puhelinnumero;
näyttää matkapuhelimen
puhelinluettelossa olevat yhteystiedot ja
soittaa niihin;
näyttää yhteystiedot viimeisimpien
puhelujen luettelosta ja soittaa niihin;
ketjuttaa jopa 8 puhelinta, jotta
helpotetaan ja nopeutetaan pääsyä ja
yhdistämistä;
siirtää puhelut järjestelmästä
matkapuhelimeen ja päinvastoin sekä
deaktivoida laitteiston mikrofonin ääni
yksityispuheluita varten.Matkapuhelimen ääni lähetetään
ajoneuvon äänijärjestelmän kautta:
järjestelmä deaktivoi automaattisesti
autoradion äänen, kun käytetään
puhelintoimintoa.
Näytössä näytettävät tiedot
Kun puhelin on liitetty järjestelmään,
näytöllä näytetään sarja tietoja (jos
saatavilla):
verkkovierailua koskeva tila;
verkon signaalin voimakkuus;
matkapuhelimen akkutaso;
matkapuhelimen nimi.
Matkapuhelimen rekisteröinti
Matkapuhelimen rekisteröimiseksi toimi
seuraavasti:
AktivoiBluetooth®-toiminto matka-
puhelimessa.
paina painikettaPHONE
etupaneelissa
Jos järjestelmässä ei ole vielä
rekisteröityjä puhelimia, näytölle
ilmestyy asianmukainen näkymä.
valitse "Connect Phone"
aloittaaksesi rekisteröinnin, ja etsi sitten
laite Uconnect™ matkapuhelimessa
(jos sen sijaan valitaan "No", näytetään
puhelimen päänäkymä)
276
MULTIMEDIA
Kappaleen uudelleentoisto
Paina painiketta
toiminnon
aktivoimiseksi. Vastaava kuvake
ilmestyy näytölle.
(Vain, jos varusteena on AUX-liitäntä)

Kun matkapuhelin pyytää, syötä
matkapuhelimen näppäimillä PIN-koodi,
joka näytetään järjestelmän näytöllä,
tai vahvista matkapuhelimella
näytettävä PIN-koodi.
valikosta "Settings" voidaan aina
rekisteröidä matkapuhelin valitsemalla
kohta "Phone menu/Add phone" ja
etene sitten kuten kuvataan edellä
olevassa kohdassa;
Rekisteröintivaiheessa näytölle
ilmestyy näkymä, joka osoittaa
toimenpiteen etenemisvaiheen.
HUOMAUTUS Etusijajärjestys
automaattista uudelleenyhdistämistä
varten valitaan liitäntäjärjestyksen
perusteella. Viimeisin liitetty puhelin on
aina etusijalla.
Puhelun soittaminen
Seuraavassa kuvattavat toimenpiteet
voidaan saavuttaa ainoastaan, jos
käytössä oleva puhelin tukee niitä.
Katso matkapuhelimen käyttöohjeita,
jotta nähdään kaikki saatavilla olevat
toiminnot.
On mahdollista suorittaa puhelu
seuraavilla tavoilla:
valitsemalla kohta "Contacts"
(Phonebook......);
valitsemalla kohta "Recent Calls list";
valitsemalla kohta "Dial Pad";Puhelinnumeron valitseminen
näytön "näppäimistöllä".
Näytöllä näytettävän graafisen
näppäimistön avulla voidaan syöttää
puhelinnumero. Toimi seuraavasti:
paina etupaneelin PHONE-painiketta
valitse kohta "Dial Pad" näytöllä ja
käytä oikeanpuoleista nappulaa
"BROWSE/ENTER" numeron
syöttämiseksi
valitse kuvake puhelun soittamiseksi.
Puhelinnumeron valinta
matkapuhelimen avulla
Puhelinnumero voidaan valita
matkapuhelimella ja jatkaa järjestelmän
käyttöä (suositellaan varomaan, ettei
huomiokyky heikkene ajon aikana).
Valitsemalla puhelinnumero
matkapuhelimen näppäimistöllä,
puhelun ääni toistetaan ajoneuvon
äänijärjestelmän kautta.
VAROITUS
277
209)Kun liitetään laite (USB tai iPod)
USB-porttiin, ole varovainen, ettei tämä
häiritse käsijarrun käsittelyä.
210)Kun liitetään laite AUX-liittimeen
(tietyissä versioissa/markkina-alueilla), ole
varovainen, ettei tämä häiritse käsijarrun
käsittelyä.

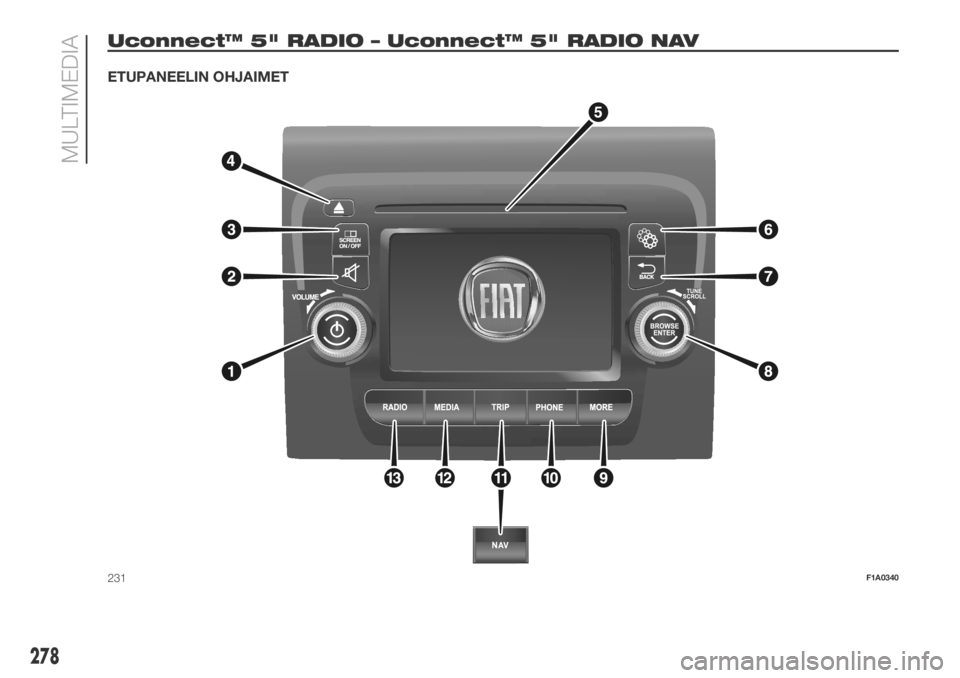

Uconnect™ 5" RADIO – Uconnect™ 5" RADIO NAV
ETUPANEELIN OHJAIMET
231F1A0340
278
MULTIMEDIA
