FIAT DUCATO BASE CAMPER 2018 Libretto Uso Manutenzione (in Italian)

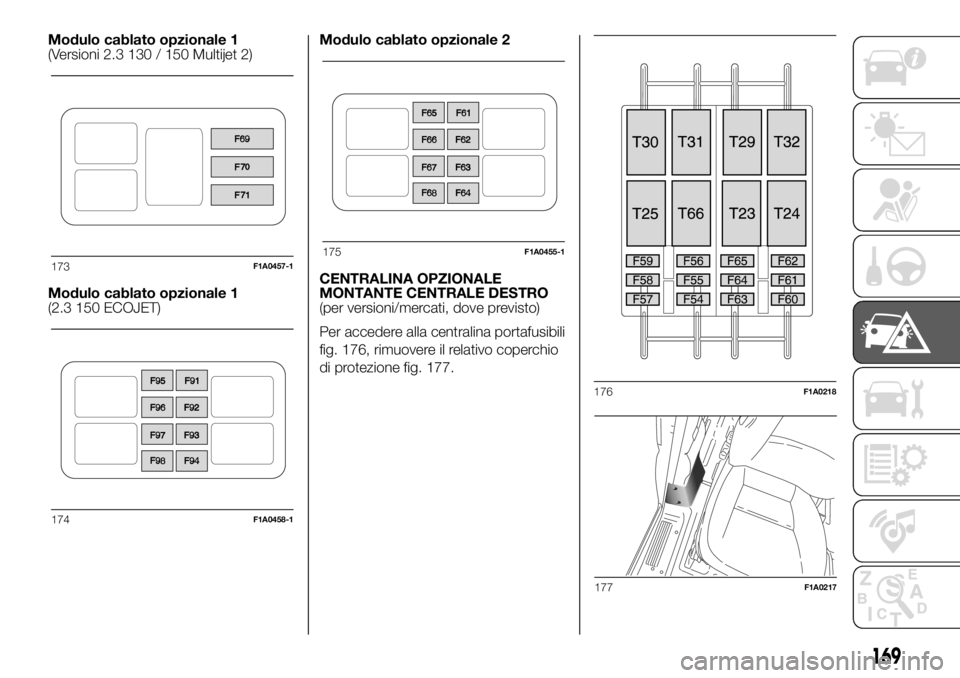

Modulo cablato opzionale 1
(Versioni 2.3 130 / 150 Multijet 2)
Modulo cablato opzionale 1
(2.3 150 ECOJET)Modulo cablato opzionale 2
CENTRALINA OPZIONALE
MONTANTE CENTRALE DESTRO
(per versioni/mercati, dove previsto)
Per accedere alla centralina portafusibili
fig. 176, rimuovere il relativo coperchio
di protezione fig. 177.
173F1A0457-1
174F1A0458-1
175F1A0455-1
177F1A0217
176F1A0218
169

Centralina Plancia portastrumenti
Dispositivo protetto Fusibile Ampere
Luce anabbagliante destra F12 7,5
Luce anabbagliante sinistra F13 7,5
Relè centralina vano motore, relè centralina plancia portastrumenti
(+chiave)F31 5
Illuminazione plafoniere interno abitacolo (+batteria) F32 7,5
Sensore monitoraggio batteria versioni Start & Stop (+batteria) F33 7,5
Luci interne Minibus (emergenza) F34 7,5
Autoradio, Comando climatizzatore, Allarme, Cronotachigrafo,
Centralina staccabatteria, Timer webasto (+batteria), TPMS,
Stabilizzatore di corrente per predisposizione radio (S&S)F36 10
Comando luci di arresto (principale), Quadro strumenti (+chiave),
Gateway (per trasformatori)F37 7,5
Bloccoporte (+batteria) F38 20
Tergicristallo (+chiave) F43 20
Alzacristallo lato guidatore F47 20
Alzacristallo lato passeggero F48 20
Centralina sensori parcheggio, Autoradio, Comandi al volante,
plancetta comandi centrale, plancetta comandi sinistra, plancetta
ausiliaria, centralina staccabatteria (+chiave), Gancio Traino, Sensore
Pioggia, Stabilizzatore di corrente (per S&S)F49 5
Comando climatizzatore, centralina servoguida, luci retromarcia,
Cronotachigrafo (+chiave), Predisposizione TOM TOM, Lane
Departure Warning , Telecamera posteriore, Correttore Assetto FariF51 5
Quadro strumenti (+batteria) F53 7,5
AssenteF89 -
Luce abbagliante sinistra F90 7,5
170
IN EMERGENZA

Dispositivo protetto Fusibile Ampere
Luce abbagliante destra F91 7,5
Fendinebbia sinistra F92 7,5
Fendinebbia destra F93 7,5
171

Versioni 2.3 130/150 Multijet 2 - 130 Multijet 2 con AdBlue - 180 Multijet 2 Power
Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1(*)
Ventilazione abitacolo con
webasto, pompa cambio
robotizzato (+batteria)F05 50
ventola alta velocità
raffreddamento motore
(+batteria)F06 40/60
Ventola bassa velocità
raffreddamento motore
(+batteria)F07 40/50
Ventola abitacolo (+chiave) F08 40
Presa di corrente
posteriore (+batteria)F09 15
Avvisatore acustico F10 15
Presa di corrente
(+batteria)F14 15
Accendisigari (+batteria) F15 15
Compressore
condizionatoreF19 7,5
Tergicristallo F20 30
Plancetta comandi
ausiliaria, movimentazione
e abbattimenti specchi
(+chiave)F24 7,5
Sbrinamento specchi F30 15
(*) Solo per versioni 2.3 130/150 Multijet 2
172
IN EMERGENZA
- C: Modulo Cablato opzionale 2

Centralina Webasto F61 30
Elettroventola Abitacolo
con WebastoF62 20
Presa Gancio Traino F63 20
Lavafari F64 30
Centralina Rimorchio F65 15
Centralina Rimorchio F66 15
Presa Gancio Traino F67 20
(*) Solo per versioni 2.3 130/150 Multijet 2
173
Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1(*)- C: Modulo Cablato opzionale 2

2.3 150 ECOJET
Ventilazione abitacolo con
webasto, pompa cambio
robotizzato (+batteria)F05 20
Abilitazione ventole
raffreddamento motoreF06 20
Ventola abitacolo (+chiave) F08 40
Presa di corrente
posteriore (+batteria)F09 15
Avvisatore acustico F10 15
Presa di corrente
(+batteria)F14 15
Accendisigari (+batteria) F15 15
Compressore
condizionatoreF19 7,5
Tergicristallo F20 30
Plancetta comandi
ausiliaria, movimentazione
e abbattimenti specchi
(+chiave)F24 7,5
Sbrinamento specchi F30 15
174
IN EMERGENZA

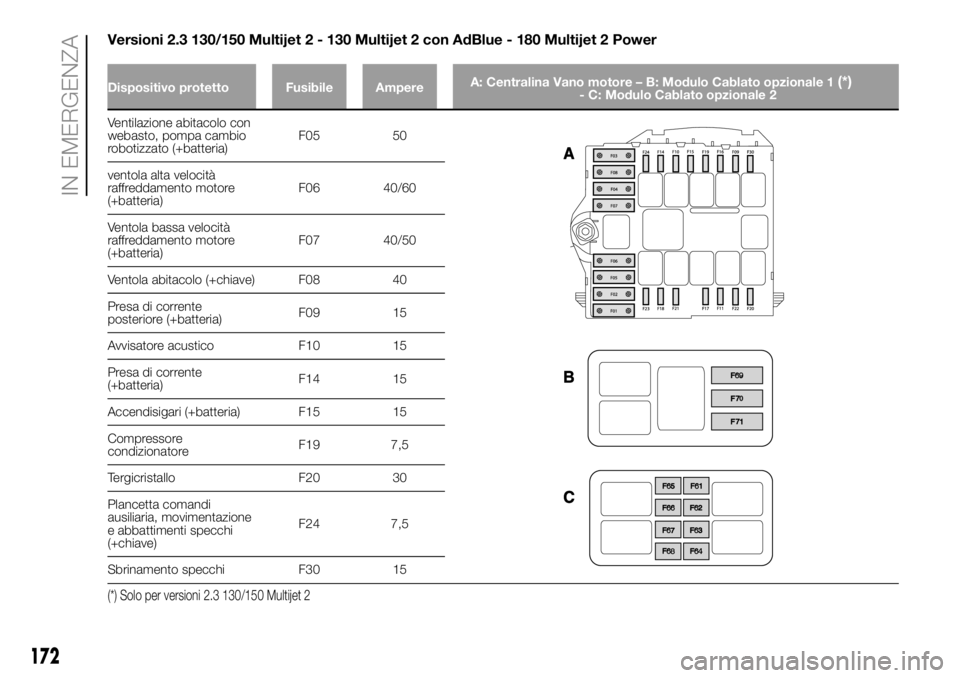

Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1(*)- C: Modulo Cablato opzionale 2

Centralina Webasto F61 30
Elettroventola Abitacolo
con WebastoF62 20
Presa Gancio Traino F63 20
Lavafari F64 30
Centralina Rimorchio F65 15
Centralina Rimorchio F66 15
Presa Gancio Traino F67 20
175

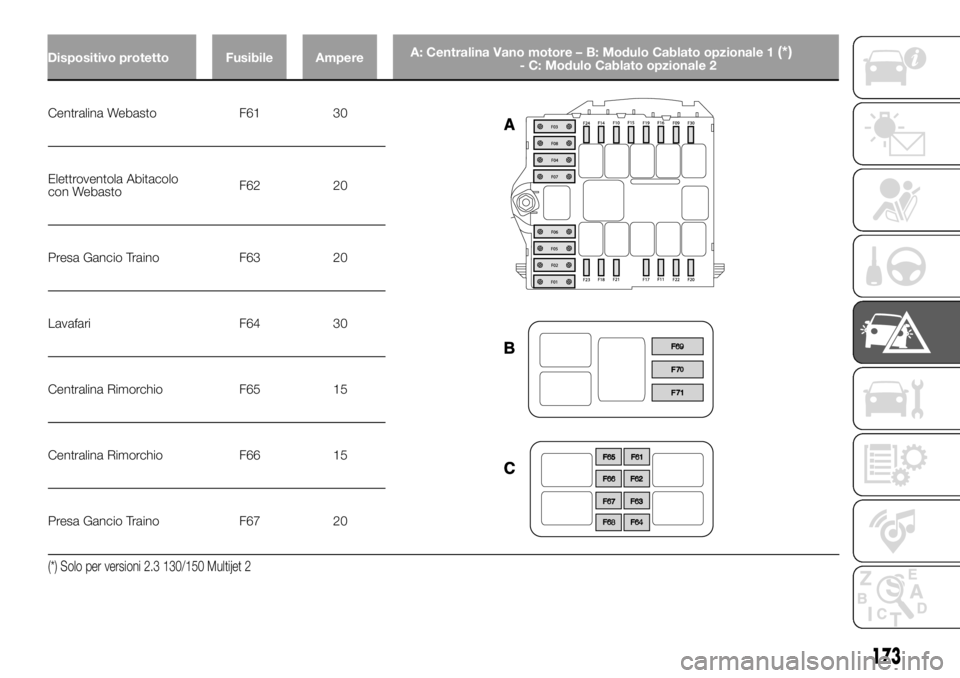

Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1(*)- C: Modulo Cablato opzionale 2

Versioni 3.0 140 Natural Power
Ventilazione abitacolo con
webasto, pompa cambio
robotizzato (+batteria)F05 50
Ventola alta velocità
raffreddamento motore
(+batteria)F06 40/60
Ventola bassa velocità
raffreddamento motore
(+batteria)F07 40/50
Ventola abitacolo (+chiave) F08 40
Presa di corrente
posteriore (+batteria)F09 15
Avvisatore acustico F10 15
Presa di corrente
(+batteria)F14 15
Accendisigari (+batteria) F15 15
Compressore
condizionatoreF19 7,5
Tergicristallo F20 30
Plancetta comandi
ausiliaria, movimentazione
e abbattimenti specchi
(+chiave)F24 7,5
Sbrinamento specchi F30 15
176
IN EMERGENZA

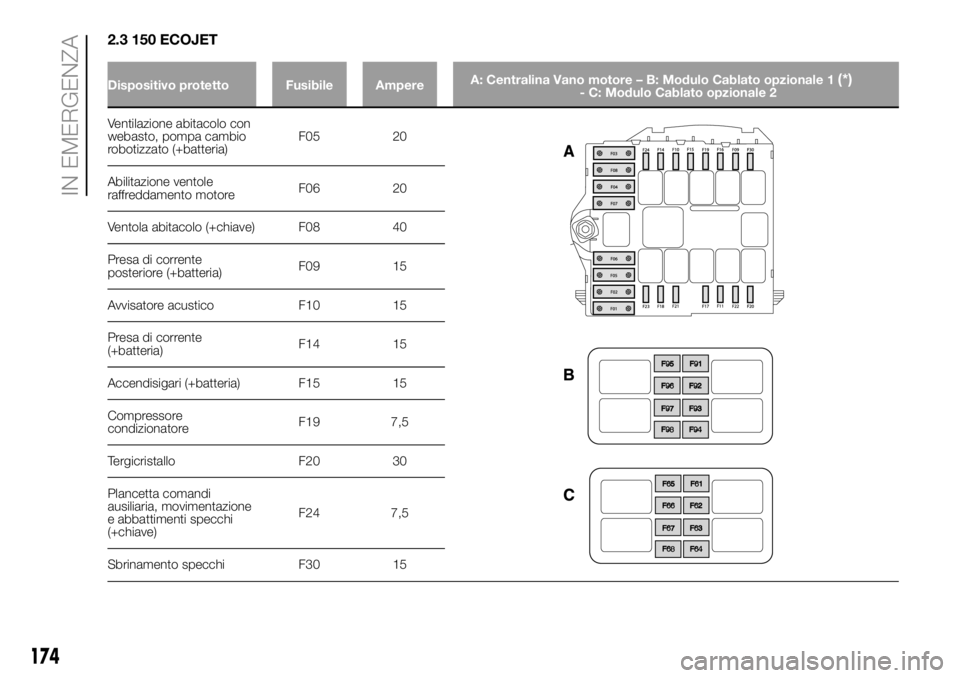

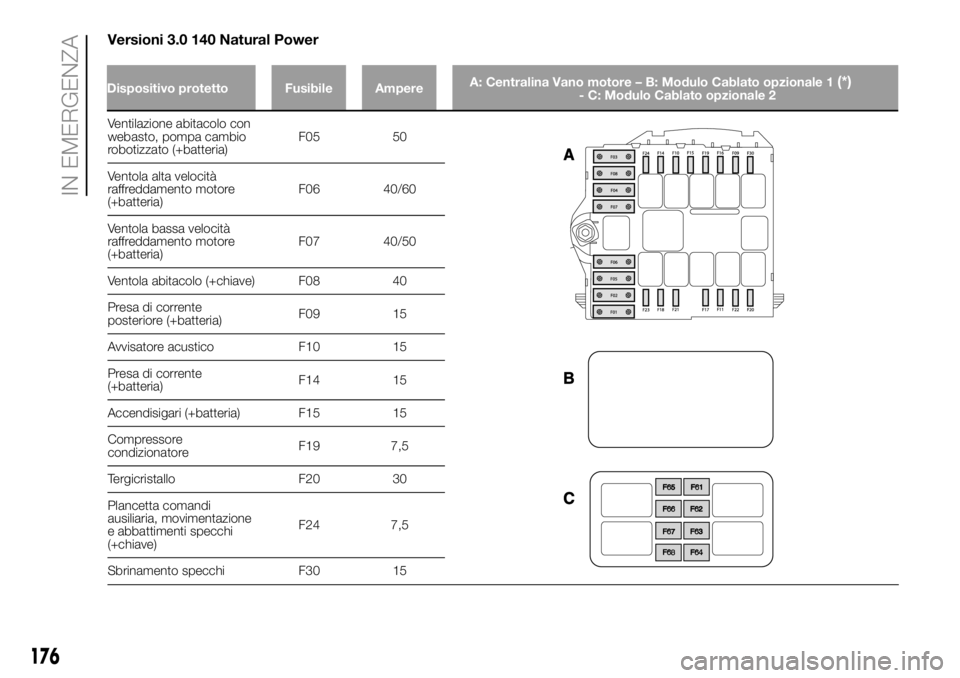

Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1(*)- C: Modulo Cablato opzionale 2

Presa Gancio Traino F63 20
Lavafari F64 30
Centralina Rimorchio F65 15
Centralina Rimorchio F66 15
Presa Gancio Traino F67 20
Valvola serbatoio Metano
(CNG)F68 10
Relè elettrovalvole metano T51 30
177

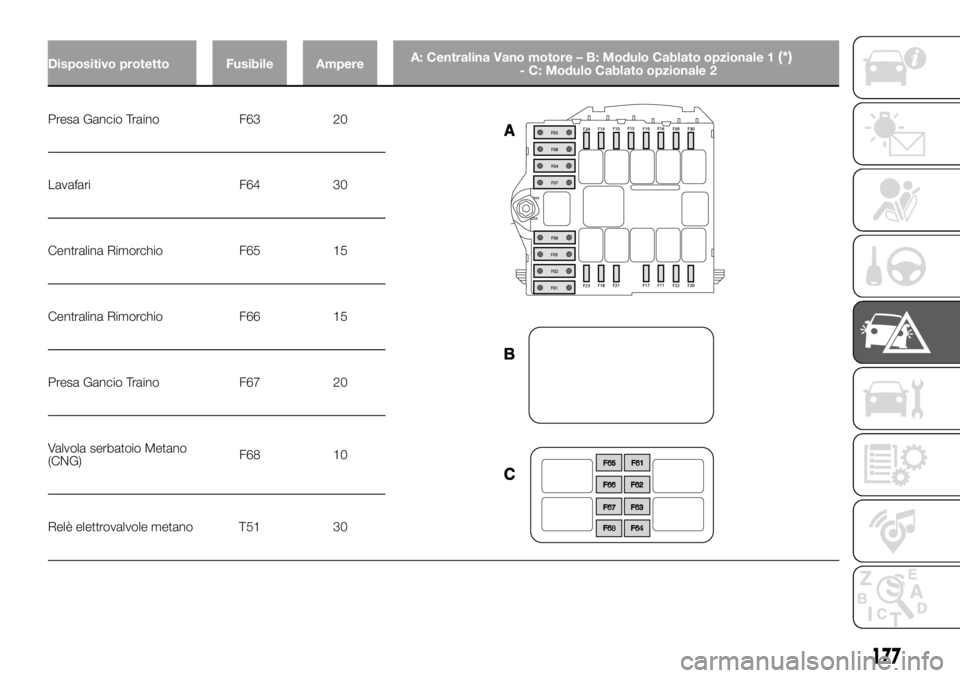

Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1(*)- C: Modulo Cablato opzionale 2

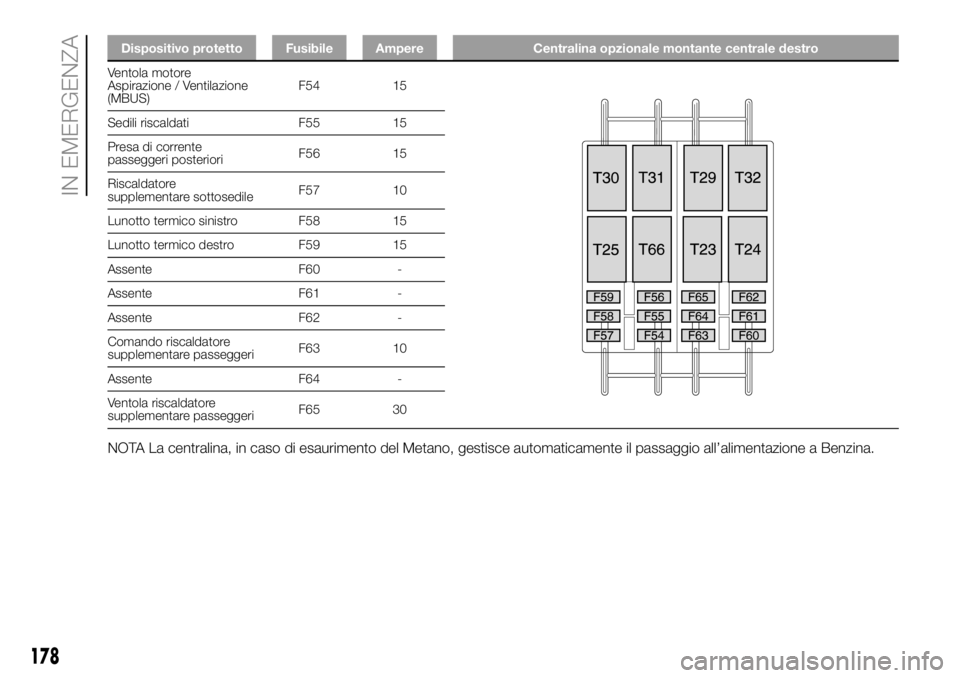

Dispositivo protetto Fusibile Ampere Centralina opzionale montante centrale destro
Ventola motore
Aspirazione / Ventilazione
(MBUS)F54 15
Sedili riscaldati F55 15
Presa di corrente
passeggeri posterioriF56 15
Riscaldatore
supplementare sottosedileF57 10
Lunotto termico sinistro F58 15
Lunotto termico destro F59 15
Assente F60 -
Assente F61 -
Assente F62 -
Comando riscaldatore
supplementare passeggeriF63 10
Assente F64 -
Ventola riscaldatore
supplementare passeggeriF65 30
NOTA La centralina, in caso di esaurimento del Metano, gestisce automaticamente il passaggio all’alimentazione a Benzina.
178
IN EMERGENZA
