FIAT FIORINO 2007 Betriebsanleitung (in German)

60
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
B
Abb. 66F0T0134m
Abb. 67
A
F0T0135m

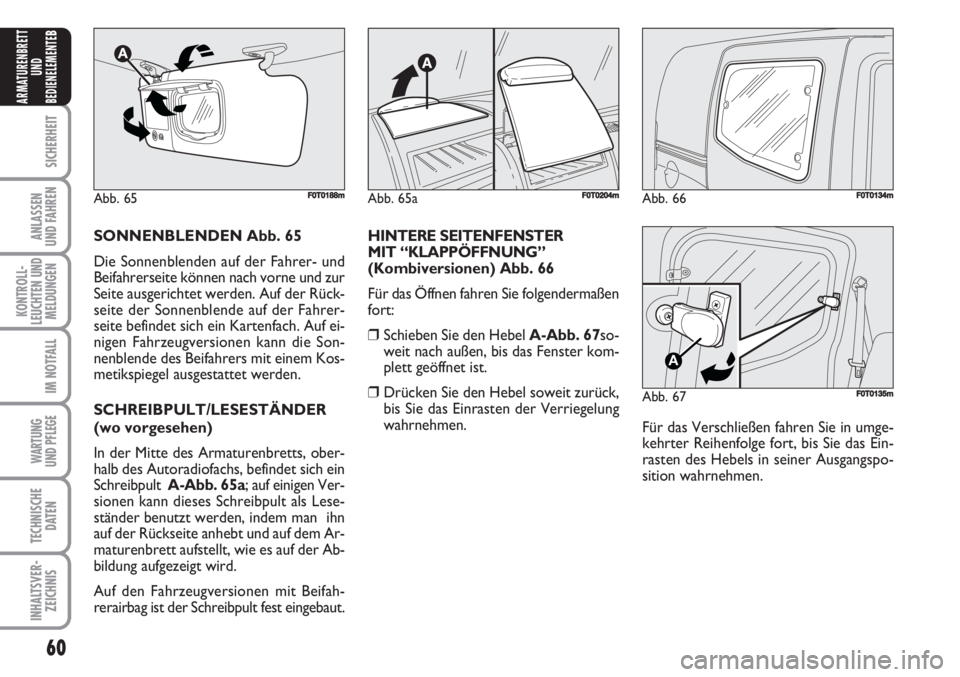

SONNENBLENDEN Abb. 65
Die Sonnenblenden auf der Fahrer- und
Beifahrerseite können nach vorne und zur
Seite ausgerichtet werden. Auf der Rück-
seite der Sonnenblende auf der Fahrer-
seite befindet sich ein Kartenfach. Auf ei-
nigen Fahrzeugversionen kann die Son-
nenblende des Beifahrers mit einem Kos-
metikspiegel ausgestattet werden.
SCHREIBPULT/LESESTÄNDER
(wo vorgesehen)
In der Mitte des Armaturenbretts, ober-
halb des Autoradiofachs, befindet sich ein
Schreibpult A-Abb. 65a; auf einigen Ver-
sionen kann dieses Schreibpult als Lese-
ständer benutzt werden, indem man ihn
auf der Rückseite anhebt und auf dem Ar-
maturenbrett aufstellt, wie es auf der Ab-
bildung aufgezeigt wird.
Auf den Fahrzeugversionen mit Beifah-
rerairbag ist der Schreibpult fest eingebaut.HINTERE SEITENFENSTER
MIT “KLAPPÖFFNUNG”
(Kombiversionen) Abb. 66
Für das Öffnen fahren Sie folgendermaßen
fort:
❒Schieben Sie den Hebel A-Abb. 67so-
weit nach außen, bis das Fenster kom-
plett geöffnet ist.
❒Drücken Sie den Hebel soweit zurück,
bis Sie das Einrasten der Verriegelung
wahrnehmen.
Abb. 65F0T0188m
Für das Verschließen fahren Sie in umge-
kehrter Reihenfolge fort, bis Sie das Ein-
rasten des Hebels in seiner Ausgangspo-
sition wahrnehmen.
Abb. 65aF0T0204m

61
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

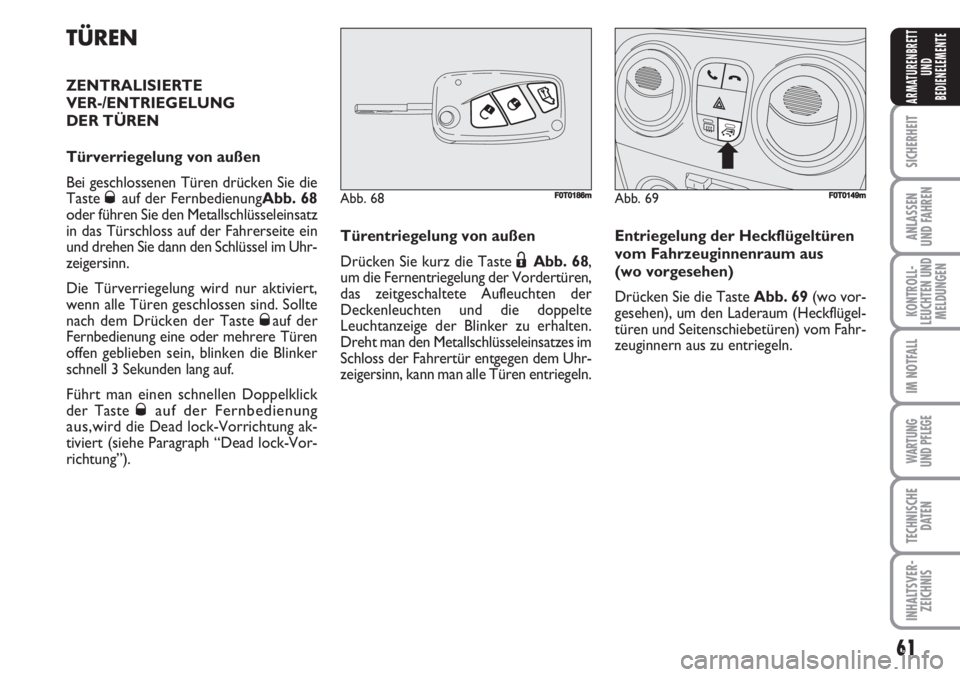

TÜREN
ZENTRALISIERTE
VER-/ENTRIEGELUNG
DER TÜREN
Türverriegelung von außen
Bei geschlossenen Türen drücken Sie die
Taste
Øauf der FernbedienungAbb. 68
oder führen Sie den Metallschlüsseleinsatz
in das Türschloss auf der Fahrerseite ein
und drehen Sie dann den Schlüssel im Uhr-
zeigersinn.
Die Türverriegelung wird nur aktiviert,
wenn alle Türen geschlossen sind. Sollte
nach dem Drücken der Taste
Øauf der
Fernbedienung eine oder mehrere Türen
offen geblieben sein, blinken die Blinker
schnell 3 Sekunden lang auf.
Führt man einen schnellen Doppelklick
der Taste
Øauf der Fernbedienung
aus,wird die Dead lock-Vorrichtung ak-
tiviert (siehe Paragraph “Dead lock-Vor-
richtung”).Türentriegelung von außen
Drücken Sie kurz die Taste
ËAbb. 68,
um die Fernentriegelung der Vordertüren,
das zeitgeschaltete Aufleuchten der
Deckenleuchten und die doppelte
Leuchtanzeige der Blinker zu erhalten.
Dreht man den Metallschlüsseleinsatzes im
Schloss der Fahrertür entgegen dem Uhr-
zeigersinn, kann man alle Türen entriegeln.Entriegelung der Heckflügeltüren
vom Fahrzeuginnenraum aus
(wo vorgesehen)
Drücken Sie die Taste Abb. 69(wo vor-
gesehen), um den Laderaum (Heckflügel-
türen und Seitenschiebetüren) vom Fahr-
zeuginnern aus zu entriegeln.
Abb. 68F0T0186mAbb. 69F0T0149m

62
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
B

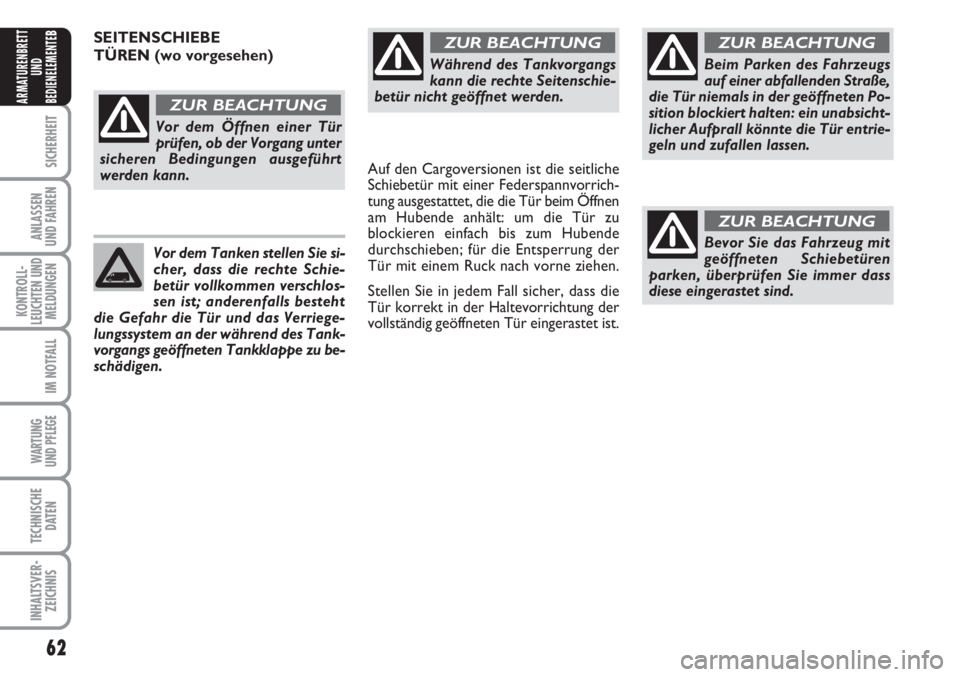

Während des Tankvorgangs
kann die rechte Seitenschie-
betür nicht geöffnet werden.
ZUR BEACHTUNG
Beim Parken des Fahrzeugs
auf einer abfallenden Straße,
die Tür niemals in der geöffneten Po-
sition blockiert halten: ein unabsicht-
licher Aufprall könnte die Tür entrie-
geln und zufallen lassen.
ZUR BEACHTUNG
Bevor Sie das Fahrzeug mit
geöffneten Schiebetüren
parken, überprüfen Sie immer dass
diese eingerastet sind.
ZUR BEACHTUNG
SEITENSCHIEBE
TÜREN (wo vorgesehen)
Auf den Cargoversionen ist die seitliche
Schiebetür mit einer Federspannvorrich-
tung ausgestattet, die die Tür beim Öffnen
am Hubende anhält: um die Tür zu
blockieren einfach bis zum Hubende
durchschieben; für die Entsperrung der
Tür mit einem Ruck nach vorne ziehen.
Stellen Sie in jedem Fall sicher, dass die
Tür korrekt in der Haltevorrichtung der
vollständig geöffneten Tür eingerastet ist.
Vor dem Öffnen einer Tür
prüfen, ob der Vorgang unter
sicheren Bedingungen ausgeführt
werden kann.
ZUR BEACHTUNG
Vor dem Tanken stellen Sie si-
cher, dass die rechte Schie-
betür vollkommen verschlos-
sen ist; anderenfalls besteht
die Gefahr die Tür und das Verriege-
lungssystem an der während des Tank-
vorgangs geöffneten Tankklappe zu be-
schädigen.

63
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Abb. 72F0T0137m

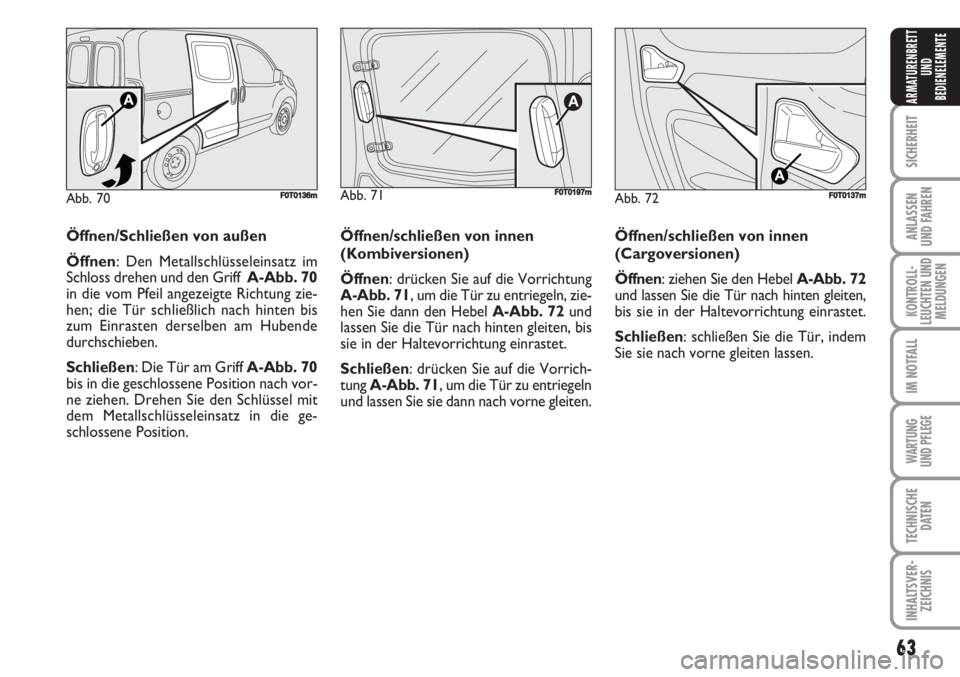

Öffnen/Schließen von außen
Öffnen: Den Metallschlüsseleinsatz im
Schloss drehen und den Griff A-Abb. 70
in die vom Pfeil angezeigte Richtung zie-
hen; die Tür schließlich nach hinten bis
zum Einrasten derselben am Hubende
durchschieben.
Schließen: Die Tür am Griff A-Abb. 70
bis in die geschlossene Position nach vor-
ne ziehen. Drehen Sie den Schlüssel mit
dem Metallschlüsseleinsatz in die ge-
schlossene Position.Öffnen/schließen von innen
(Cargoversionen)
Öffnen: ziehen Sie den Hebel A-Abb. 72
und lassen Sie die Tür nach hinten gleiten,
bis sie in der Haltevorrichtung einrastet.
Schließen: schließen Sie die Tür, indem
Sie sie nach vorne gleiten lassen.
Abb. 70F0T0136mAbb. 71
A
F0T0197m
Öffnen/schließen von innen
(Kombiversionen)
Öffnen: drücken Sie auf die Vorrichtung
A-Abb. 71, um die Tür zu entriegeln, zie-
hen Sie dann den Hebel A-Abb. 72und
lassen Sie die Tür nach hinten gleiten, bis
sie in der Haltevorrichtung einrastet.
Schließen: drücken Sie auf die Vorrich-
tung A-Abb. 71, um die Tür zu entriegeln
und lassen Sie sie dann nach vorne gleiten.

64
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
B

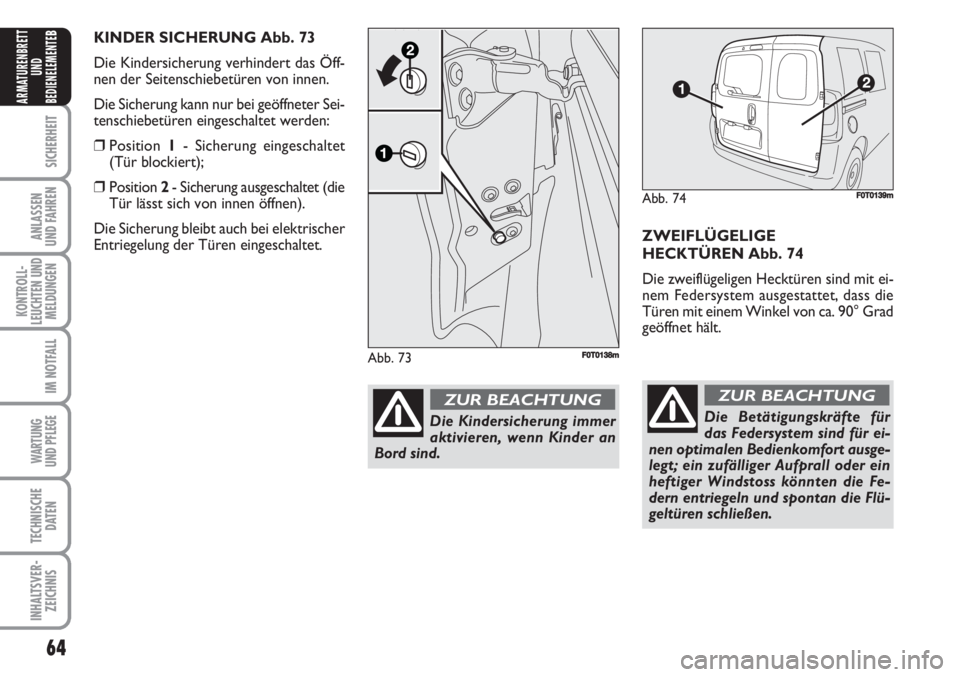

ZWEIFLÜGELIGE
HECKTÜREN Abb. 74
Die zweiflügeligen Hecktüren sind mit ei-
nem Federsystem ausgestattet, dass die
Türen mit einem Winkel von ca. 90° Grad
geöffnet hält.
Abb. 74F0T0139m
Die Betätigungskräfte für
das Federsystem sind für ei-
nen optimalen Bedienkomfort ausge-
legt; ein zufälliger Aufprall oder ein
heftiger Windstoss könnten die Fe-
dern entriegeln und spontan die Flü-
geltüren schließen.
ZUR BEACHTUNG
Abb. 73F0T0138m
Die Kindersicherung immer
aktivieren, wenn Kinder an
Bord sind.
ZUR BEACHTUNG
KINDER SICHERUNG Abb. 73
Die Kindersicherung verhindert das Öff-
nen der Seitenschiebetüren von innen.
Die Sicherung kann nur bei geöffneter Sei-
tenschiebetüren eingeschaltet werden:
❒Position 1- Sicherung eingeschaltet
(Tür blockiert);
❒Position 2- Sicherung ausgeschaltet (die
Tür lässt sich von innen öffnen).
Die Sicherung bleibt auch bei elektrischer
Entriegelung der Türen eingeschaltet.

65
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

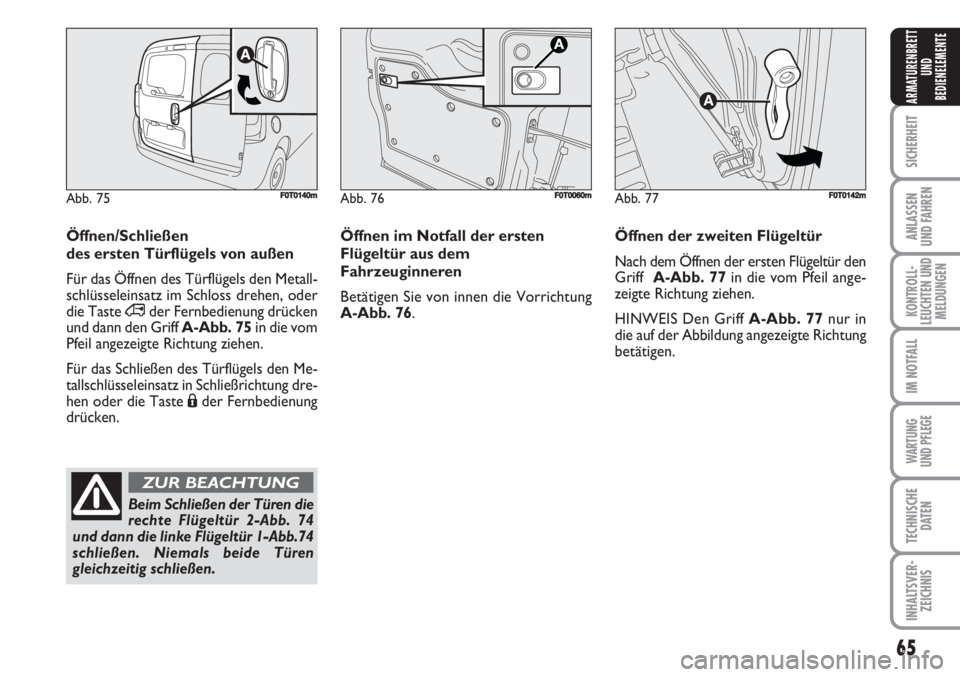

Öffnen im Notfall der ersten
Flügeltür aus dem
Fahrzeuginneren
Betätigen Sie von innen die Vorrichtung
A-Abb. 76.Öffnen der zweiten Flügeltür
Nach dem Öffnen der ersten Flügeltür den
Griff A-Abb. 77 in die vom Pfeil ange-
zeigte Richtung ziehen.
HINWEIS Den Griff A-Abb. 77nur in
die auf der Abbildung angezeigte Richtung
betätigen.
Abb. 76F0T0060mAbb. 77F0T0142m
Öffnen/Schließen
des ersten Türflügels von außen
Für das Öffnen des Türflügels den Metall-
schlüsseleinsatz im Schloss drehen, oder
die Taste ∞der Fernbedienung drücken
und dann den Griff A-Abb. 75in die vom
Pfeil angezeigte Richtung ziehen.
Für das Schließen des Türflügels den Me-
tallschlüsseleinsatz in Schließrichtung dre-
hen oder die Taste Áder Fernbedienung
drücken.
Abb. 75F0T0140m
Beim Schließen der Türen die
rechte Flügeltür 2-Abb. 74
und dann die linke Flügeltür 1-Abb.74
schließen. Niemals beide Türen
gleichzeitig schließen.
ZUR BEACHTUNG

66
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

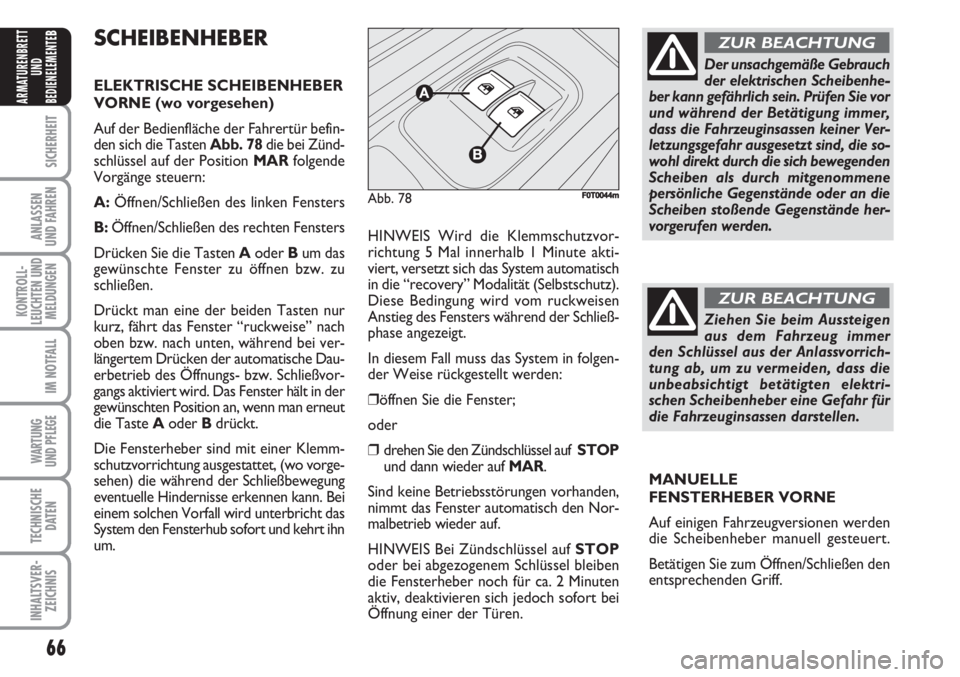

BSCHEIBENHEBER
ELEKTRISCHE SCHEIBENHEBER
VORNE (wo vorgesehen)
Auf der Bedienfläche der Fahrertür befin-
den sich die Tasten Abb. 78die bei Zünd-
schlüssel auf der Position MARfolgende
Vorgänge steuern:
A: Öffnen/Schließen des linken Fensters
B: Öffnen/Schließen des rechten Fensters
Drücken Sie die Tasten Aoder Bum das
gewünschte Fenster zu öffnen bzw. zu
schließen.
Drückt man eine der beiden Tasten nur
kurz, fährt das Fenster “ruckweise” nach
oben bzw. nach unten, während bei ver-
längertem Drücken der automatische Dau-
erbetrieb des Öffnungs- bzw. Schließvor-
gangs aktiviert wird. Das Fenster hält in der
gewünschten Position an, wenn man erneut
die Taste Aoder Bdrückt.
Die Fensterheber sind mit einer Klemm-
schutzvorrichtung ausgestattet, (wo vorge-
sehen) die während der Schließbewegung
eventuelle Hindernisse erkennen kann. Bei
einem solchen Vorfall wird unterbricht das
System den Fensterhub sofort und kehrt ihn
um.HINWEIS Wird die Klemmschutzvor-
richtung 5 Mal innerhalb 1 Minute akti-
viert, versetzt sich das System automatisch
in die “recovery” Modalität (Selbstschutz).
Diese Bedingung wird vom ruckweisen
Anstieg des Fensters während der Schließ-
phase angezeigt.
In diesem Fall muss das System in folgen-
der Weise rückgestellt werden:
❒öffnen Sie die Fenster;
oder
❒drehen Sie den Zündschlüssel auf STOP
und dann wieder auf MAR.
Sind keine Betriebsstörungen vorhanden,
nimmt das Fenster automatisch den Nor-
malbetrieb wieder auf.
HINWEIS Bei Zündschlüssel auf STOP
oder bei abgezogenem Schlüssel bleiben
die Fensterheber noch für ca. 2 Minuten
aktiv, deaktivieren sich jedoch sofort bei
Öffnung einer der Türen.
Abb. 78F0T0044m
Der unsachgemäße Gebrauch
der elektrischen Scheibenhe-
ber kann gefährlich sein. Prüfen Sie vor
und während der Betätigung immer,
dass die Fahrzeuginsassen keiner Ver-
letzungsgefahr ausgesetzt sind, die so-
wohl direkt durch die sich bewegenden
Scheiben als durch mitgenommene
persönliche Gegenstände oder an die
Scheiben stoßende Gegenstände her-
vorgerufen werden.
ZUR BEACHTUNG
Ziehen Sie beim Aussteigen
aus dem Fahrzeug immer
den Schlüssel aus der Anlassvorrich-
tung ab, um zu vermeiden, dass die
unbeabsichtigt betätigten elektri-
schen Scheibenheber eine Gefahr für
die Fahrzeuginsassen darstellen.
MANUELLE
FENSTERHEBER VORNE
Auf einigen Fahrzeugversionen werden
die Scheibenheber manuell gesteuert.
Betätigen Sie zum Öffnen/Schließen den
entsprechenden Griff.
ZUR BEACHTUNG

67
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
KOFFERRAUM
ÖFFNEN IM NOTFALL
VON INNEN
Im Notfall kann der Kofferraum von innen
geöffnet werden; fahren Sie dafür folgen-
dermaßen fort:
❒öffnen Sie die seitliche Schiebetür, und
klappen Sie die Rückenlehne des Rück-
sitzes so um, dass Sie Zugriff auf den La-
debercih erhalten (Kombiversionen);
oder
❒öffnen Sie die seitliche Schiebetür (Car-
goversionen)
❒betätigen Sie die Vorrichtung A-Abb.
79an der Innenseite der rechten Flü-
geltür;
❒öffnen Sie die linke Flügeltür mit dem
entsprechenden Türgriff (siehe dazu Pa-
ragraph “Türen” in diesem Kapitel).
Abb. 79F0T0060m
Überschreiten Sie bei der Be-
ladung des Kofferraumes nie-
mals die zulässigen Lasten; siehe Ka-
pitel “Technische Daten”. Prüfen Sie
außerdem, ob die im Kofferraum ent-
haltenen Gegenstände gut verstaut
sind, um zu vermeiden, dass sie durch
eine plötzliche Bremsung nach vor-
ne geschleudert werden und Fahr-
zeuginsassen verletzen.
ZUR BEACHTUNG
Wenn man durch Gebiete
reist, in denen wenig Tank-
möglichkeiten bestehen, kann man ei-
nen Reserverkanister mitnehmen; da-
bei sind sie entsprechenden Gesetze
zu beachten und es darf nur ein zu-
gelassenere Kanister, der entspre-
chend im Kofferraum fixiert ist, mit-
genommen werden. Auch wenn so die
Brandgefahr bei einem Unfall steigt.
ZUR BEACHTUNG

68
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
B

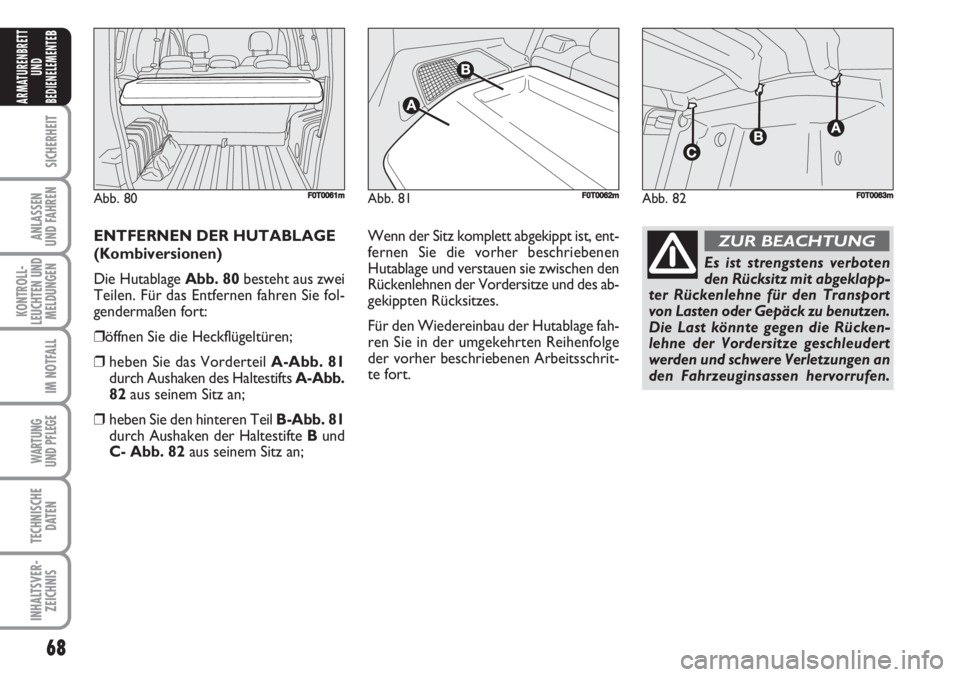

ENTFERNEN DER HUTABLAGE
(Kombiversionen)
Die Hutablage Abb. 80besteht aus zwei
Teilen. Für das Entfernen fahren Sie fol-
gendermaßen fort:
❒öffnen Sie die Heckflügeltüren;
❒heben Sie das Vorderteil A-Abb. 81
durch Aushaken des Haltestifts A-Abb.
82aus seinem Sitz an;
❒heben Sie den hinteren Teil B-Abb. 81
durch Aushaken der Haltestifte Bund
C- Abb. 82aus seinem Sitz an;Wenn der Sitz komplett abgekippt ist, ent-
fernen Sie die vorher beschriebenen
Hutablage und verstauen sie zwischen den
Rückenlehnen der Vordersitze und des ab-
gekippten Rücksitzes.
Für den Wiedereinbau der Hutablage fah-
ren Sie in der umgekehrten Reihenfolge
der vorher beschriebenen Arbeitsschrit-
te fort.
Abb. 80F0T0061mAbb. 81
A
A
F0T0062mAbb. 82
AAA
F0T0063m
Es ist strengstens verboten
den Rücksitz mit abgeklapp-
ter Rückenlehne für den Transport
von Lasten oder Gepäck zu benutzen.
Die Last könnte gegen die Rücken-
lehne der Vordersitze geschleudert
werden und schwere Verletzungen an
den Fahrzeuginsassen hervorrufen.
ZUR BEACHTUNG

69
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

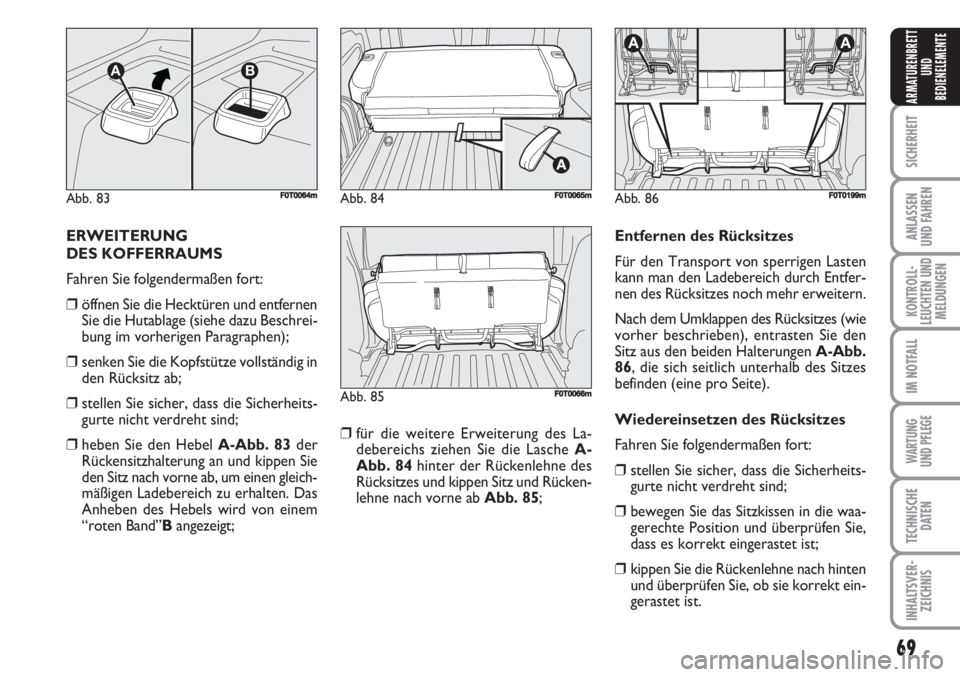

ERWEITERUNG
DES KOFFERRAUMS
Fahren Sie folgendermaßen fort:
❒öffnen Sie die Hecktüren und entfernen
Sie die Hutablage (siehe dazu Beschrei-
bung im vorherigen Paragraphen);
❒senken Sie die Kopfstütze vollständig in
den Rücksitz ab;
❒stellen Sie sicher, dass die Sicherheits-
gurte nicht verdreht sind;
❒heben Sie den Hebel A-Abb. 83der
Rückensitzhalterung an und kippen Sie
den Sitz nach vorne ab, um einen gleich-
mäßigen Ladebereich zu erhalten. Das
Anheben des Hebels wird von einem
“roten Band”Bangezeigt;❒für die weitere Erweiterung des La-
debereichs ziehen Sie die Lasche A-
Abb. 84hinter der Rückenlehne des
Rücksitzes und kippen Sitz und Rücken-
lehne nach vorne ab Abb. 85;Entfernen des Rücksitzes
Für den Transport von sperrigen Lasten
kann man den Ladebereich durch Entfer-
nen des Rücksitzes noch mehr erweitern.
Nach dem Umklappen des Rücksitzes (wie
vorher beschrieben), entrasten Sie den
Sitz aus den beiden Halterungen A-Abb.
86, die sich seitlich unterhalb des Sitzes
befinden (eine pro Seite).
Wiedereinsetzen des Rücksitzes
Fahren Sie folgendermaßen fort:
❒stellen Sie sicher, dass die Sicherheits-
gurte nicht verdreht sind;
❒bewegen Sie das Sitzkissen in die waa-
gerechte Position und überprüfen Sie,
dass es korrekt eingerastet ist;
❒kippen Sie die Rückenlehne nach hinten
und überprüfen Sie, ob sie korrekt ein-
gerastet ist.
Abb. 83
AB
F0T0064mAbb. 84F0T0065m
Abb. 85F0T0066m
Abb. 86
AA
F0T0199m
