FIAT FIORINO 2007 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2007, Model line: FIORINO, Model: FIAT FIORINO 2007Pages: 210, PDF-Größe: 3.4 MB
Page 31 of 210
30
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

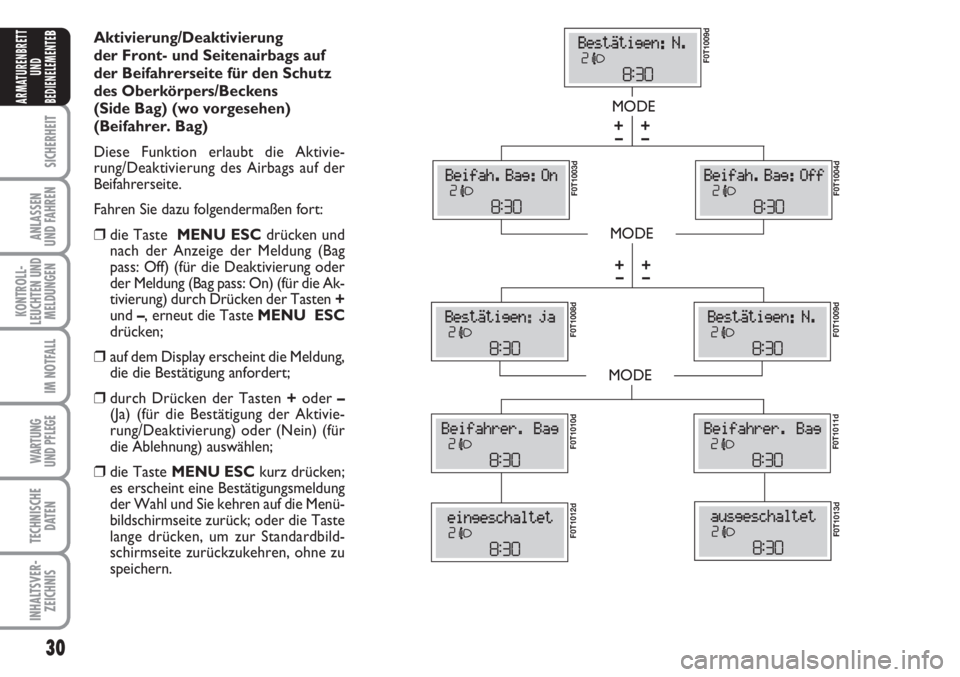

BAktivierung/Deaktivierung
der Front- und Seitenairbags auf
der Beifahrerseite für den Schutz
des Oberkörpers/Beckens
(Side Bag) (wo vorgesehen)
(Beifahrer. Bag)
Diese Funktion erlaubt die Aktivie-
rung/Deaktivierung des Airbags auf der
Beifahrerseite.
Fahren Sie dazu folgendermaßen fort:
❒die Taste MENU ESCdrücken und
nach der Anzeige der Meldung (Bag
pass: Off) (für die Deaktivierung oder
der Meldung (Bag pass: On) (für die Ak-
tivierung) durch Drücken der Tasten +
und –, erneut die Taste MENU ESC
drücken;
❒auf dem Display erscheint die Meldung,
die die Bestätigung anfordert;
❒durch Drücken der Tasten +oder –
(Ja) (für die Bestätigung der Aktivie-
rung/Deaktivierung) oder (Nein) (für
die Ablehnung) auswählen;
❒die Taste MENU ESC kurz drücken;
es erscheint eine Bestätigungsmeldung
der Wahl und Sie kehren auf die Menü-
bildschirmseite zurück; oder die Taste
lange drücken, um zur Standardbild-
schirmseite zurückzukehren, ohne zu
speichern.
MODE
MODE
MODE
– +
– +
F0T1009d F0T1003d
F0T1004d F0T1008d
F0T1009d F0T1011dF0T1010d
F0T1012dF0T1013d
– +
– +
Page 32 of 210
31
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

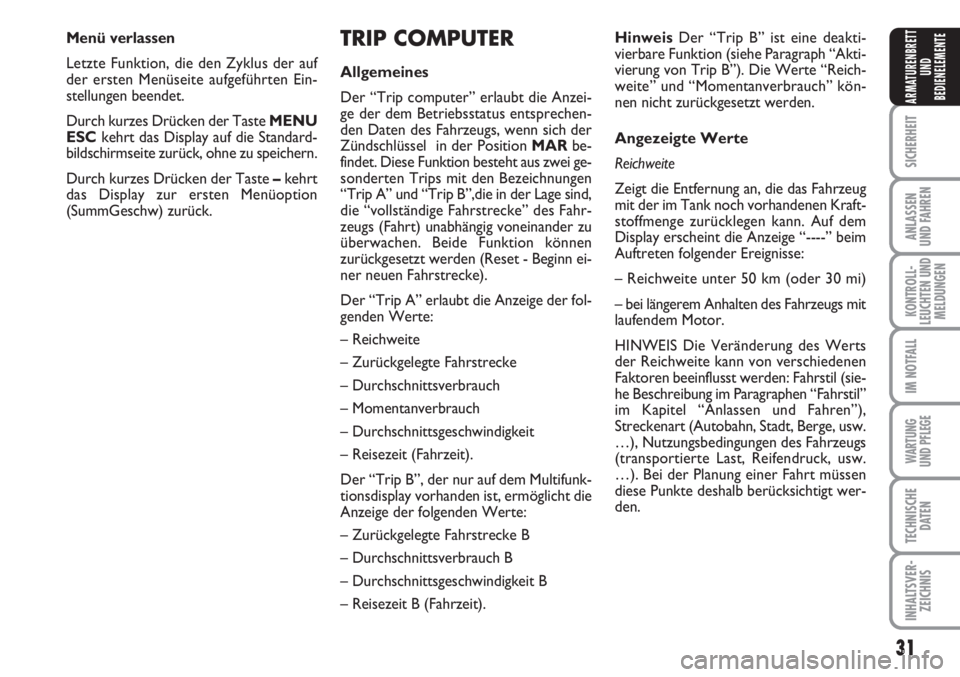

TRIP COMPUTER
Allgemeines
Der “Trip computer” erlaubt die Anzei-
ge der dem Betriebsstatus entsprechen-
den Daten des Fahrzeugs, wenn sich der
Zündschlüssel in der Position MARbe-
findet. Diese Funktion besteht aus zwei ge-
sonderten Trips mit den Bezeichnungen
“Trip A” und “Trip B”,die in der Lage sind,
die “vollständige Fahrstrecke” des Fahr-
zeugs (Fahrt) unabhängig voneinander zu
überwachen. Beide Funktion können
zurückgesetzt werden (Reset - Beginn ei-
ner neuen Fahrstrecke).
Der “Trip A” erlaubt die Anzeige der fol-
genden Werte:
– Reichweite
– Zurückgelegte Fahrstrecke
– Durchschnittsverbrauch
– Momentanverbrauch
– Durchschnittsgeschwindigkeit
– Reisezeit (Fahrzeit).
Der “Trip B”, der nur auf dem Multifunk-
tionsdisplay vorhanden ist, ermöglicht die
Anzeige der folgenden Werte:
– Zurückgelegte Fahrstrecke B
– Durchschnittsverbrauch B
– Durchschnittsgeschwindigkeit B
– Reisezeit B (Fahrzeit). HinweisDer “Trip B” ist eine deakti-
vierbare Funktion (siehe Paragraph “Akti-
vierung von Trip B”). Die Werte “Reich-
weite” und “Momentanverbrauch” kön-
nen nicht zurückgesetzt werden.
Angezeigte Werte
Reichweite
Zeigt die Entfernung an, die das Fahrzeug
mit der im Tank noch vorhandenen Kraft-
stoffmenge zurücklegen kann. Auf dem
Display erscheint die Anzeige “----” beim
Auftreten folgender Ereignisse:
– Reichweite unter 50 km (oder 30 mi)
– bei längerem Anhalten des Fahrzeugs mit
laufendem Motor.
HINWEIS Die Veränderung des Werts
der Reichweite kann von verschiedenen
Faktoren beeinflusst werden: Fahrstil (sie-
he Beschreibung im Paragraphen “Fahrstil”
im Kapitel “Anlassen und Fahren”),
Streckenart (Autobahn, Stadt, Berge, usw.
…), Nutzungsbedingungen des Fahrzeugs
(transportierte Last, Reifendruck, usw.
…). Bei der Planung einer Fahrt müssen
diese Punkte deshalb berücksichtigt wer-
den. Menü verlassen
Letzte Funktion, die den Zyklus der auf
der ersten Menüseite aufgeführten Ein-
stellungen beendet.
Durch kurzes Drücken der Taste MENU
ESCkehrt das Display auf die Standard-
bildschirmseite zurück, ohne zu speichern.
Durch kurzes Drücken der Taste –kehrt
das Display zur ersten Menüoption
(SummGeschw) zurück.
Page 33 of 210
32
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

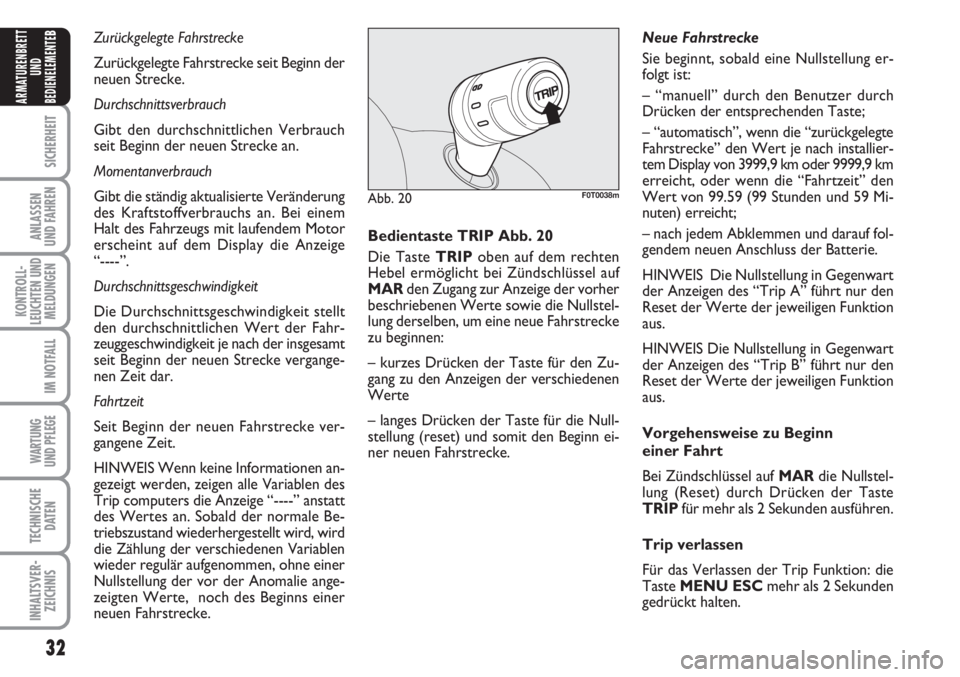

BZurückgelegte Fahrstrecke
Zurückgelegte Fahrstrecke seit Beginn der
neuen Strecke.
Durchschnittsverbrauch
Gibt den durchschnittlichen Verbrauch
seit Beginn der neuen Strecke an.
Momentanverbrauch
Gibt die ständig aktualisierte Veränderung
des Kraftstoffverbrauchs an. Bei einem
Halt des Fahrzeugs mit laufendem Motor
erscheint auf dem Display die Anzeige
“----”.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit stellt
den durchschnittlichen Wert der Fahr-
zeuggeschwindigkeit je nach der insgesamt
seit Beginn der neuen Strecke vergange-
nen Zeit dar.
Fahrtzeit
Seit Beginn der neuen Fahrstrecke ver-
gangene Zeit.
HINWEIS Wenn keine Informationen an-
gezeigt werden, zeigen alle Variablen des
Trip computers die Anzeige “----” anstatt
des Wertes an. Sobald der normale Be-
triebszustand wiederhergestellt wird, wird
die Zählung der verschiedenen Variablen
wieder regulär aufgenommen, ohne einer
Nullstellung der vor der Anomalie ange-
zeigten Werte, noch des Beginns einer
neuen Fahrstrecke.
Abb. 20F0T0038m
Bedientaste TRIP Abb. 20
Die Taste TRIPoben auf dem rechten
Hebel ermöglicht bei Zündschlüssel auf
MARden Zugang zur Anzeige der vorher
beschriebenen Werte sowie die Nullstel-
lung derselben, um eine neue Fahrstrecke
zu beginnen:
– kurzes Drücken der Taste für den Zu-
gang zu den Anzeigen der verschiedenen
Werte
– langes Drücken der Taste für die Null-
stellung (reset) und somit den Beginn ei-
ner neuen Fahrstrecke.Neue Fahrstrecke
Sie beginnt, sobald eine Nullstellung er-
folgt ist:
– “manuell” durch den Benutzer durch
Drücken der entsprechenden Taste;
– “automatisch”, wenn die “zurückgelegte
Fahrstrecke” den Wert je nach installier-
tem Display von 3999,9 km oder 9999,9 km
erreicht, oder wenn die “Fahrtzeit” den
Wert von 99.59 (99 Stunden und 59 Mi-
nuten) erreicht;
– nach jedem Abklemmen und darauf fol-
gendem neuen Anschluss der Batterie.
HINWEIS Die Nullstellung in Gegenwart
der Anzeigen des “Trip A” führt nur den
Reset der Werte der jeweiligen Funktion
aus.
HINWEIS Die Nullstellung in Gegenwart
der Anzeigen des “Trip B” führt nur den
Reset der Werte der jeweiligen Funktion
aus.
Vorgehensweise zu Beginn
einer Fahrt
Bei Zündschlüssel auf MARdie Nullstel-
lung (Reset) durch Drücken der Taste
TRIPfür mehr als 2 Sekunden ausführen.
Trip verlassen
Für das Verlassen der Trip Funktion: die
Taste MENU ESCmehr als 2 Sekunden
gedrückt halten.
Page 34 of 210
33
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Abb. 21F0T0153m

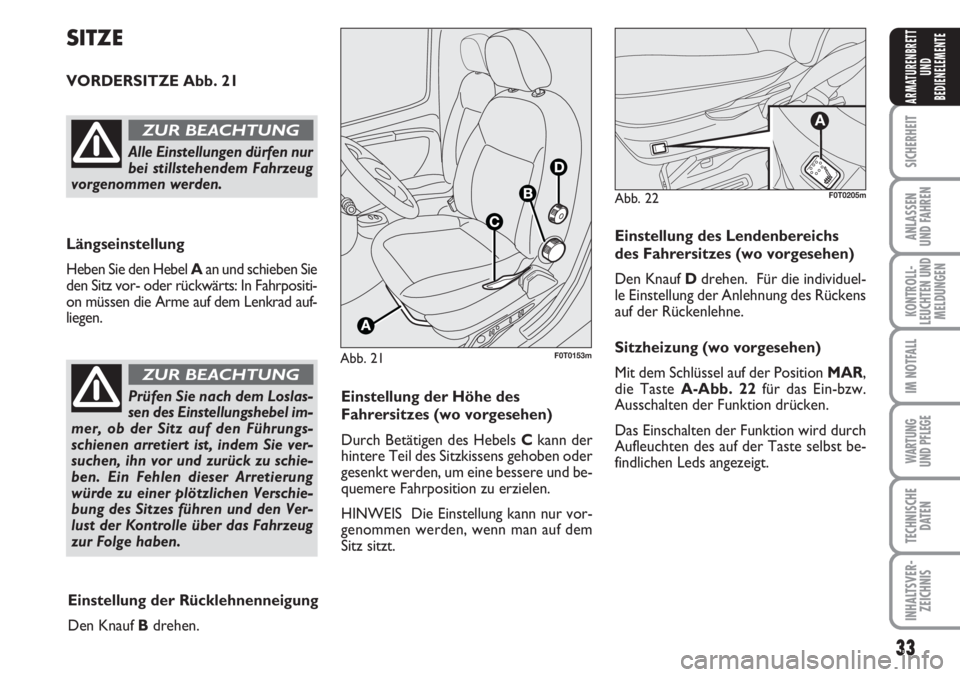

SITZE
VORDERSITZE Abb. 21
Längseinstellung
Heben Sie den Hebel Aan und schieben Sie
den Sitz vor- oder rückwärts: In Fahrpositi-
on müssen die Arme auf dem Lenkrad auf-
liegen.
Alle Einstellungen dürfen nur
bei stillstehendem Fahrzeug
vorgenommen werden.
ZUR BEACHTUNG
Prüfen Sie nach dem Loslas-
sen des Einstellungshebel im-
mer, ob der Sitz auf den Führungs-
schienen arretiert ist, indem Sie ver-
suchen, ihn vor und zurück zu schie-
ben. Ein Fehlen dieser Arretierung
würde zu einer plötzlichen Verschie-
bung des Sitzes führen und den Ver-
lust der Kontrolle über das Fahrzeug
zur Folge haben.
ZUR BEACHTUNG
Einstellung der Höhe des
Fahrersitzes (wo vorgesehen)
Durch Betätigen des Hebels Ckann der
hintere Teil des Sitzkissens gehoben oder
gesenkt werden, um eine bessere und be-
quemere Fahrposition zu erzielen.
HINWEIS Die Einstellung kann nur vor-
genommen werden, wenn man auf dem
Sitz sitzt.
Einstellung der Rücklehnenneigung
Den Knauf Bdrehen.Einstellung des Lendenbereichs
des Fahrersitzes (wo vorgesehen)
Den Knauf Ddrehen. Für die individuel-
le Einstellung der Anlehnung des Rückens
auf der Rückenlehne.
Sitzheizung (wo vorgesehen)
Mit dem Schlüssel auf der Position MAR,
die Taste A-Abb. 22für das Ein-bzw.
Ausschalten der Funktion drücken.
Das Einschalten der Funktion wird durch
Aufleuchten des auf der Taste selbst be-
findlichen Leds angezeigt.
Abb. 22
A
F0T0205m
Page 35 of 210
34
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

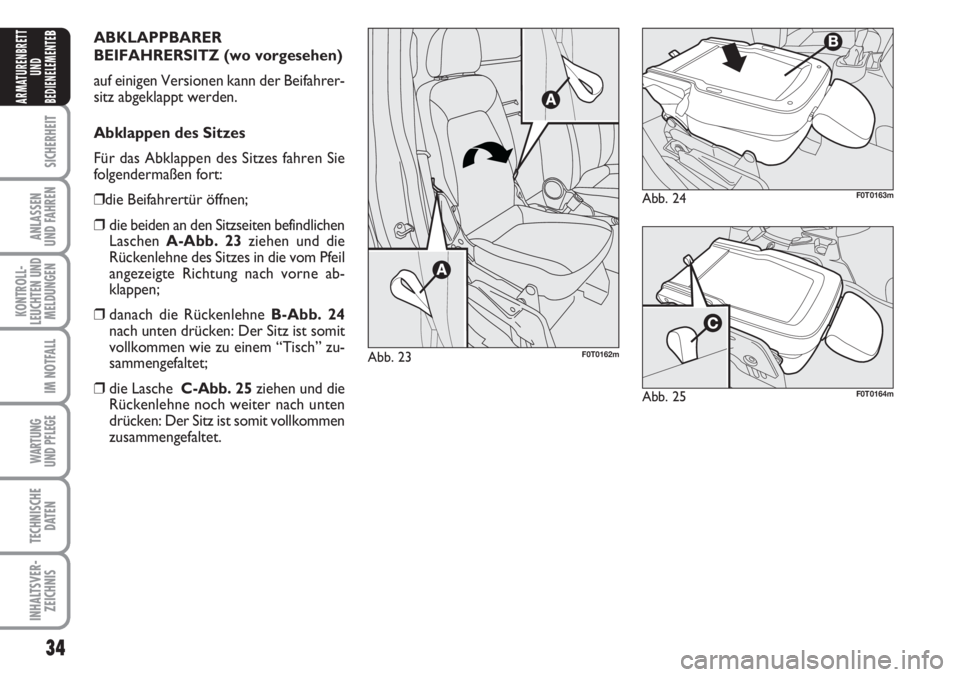

BABKLAPPBARER
BEIFAHRERSITZ (wo vorgesehen)
auf einigen Versionen kann der Beifahrer-
sitz abgeklappt werden.
Abklappen des Sitzes
Für das Abklappen des Sitzes fahren Sie
folgendermaßen fort:
❒die Beifahrertür öffnen;
❒die beiden an den Sitzseiten befindlichen
Laschen A-Abb. 23ziehen und die
Rückenlehne des Sitzes in die vom Pfeil
angezeigte Richtung nach vorne ab-
klappen;
❒danach die Rückenlehne B-Abb. 24
nach unten drücken: Der Sitz ist somit
vollkommen wie zu einem “Tisch” zu-
sammengefaltet;
❒die Lasche C-Abb. 25ziehen und die
Rückenlehne noch weiter nach unten
drücken: Der Sitz ist somit vollkommen
zusammengefaltet.
Abb. 23F0T0162m
Abb. 24F0T0163m
Abb. 25F0T0164m
Page 36 of 210
35
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Abb. 26F0T0165mAbb. 27F0T0166m

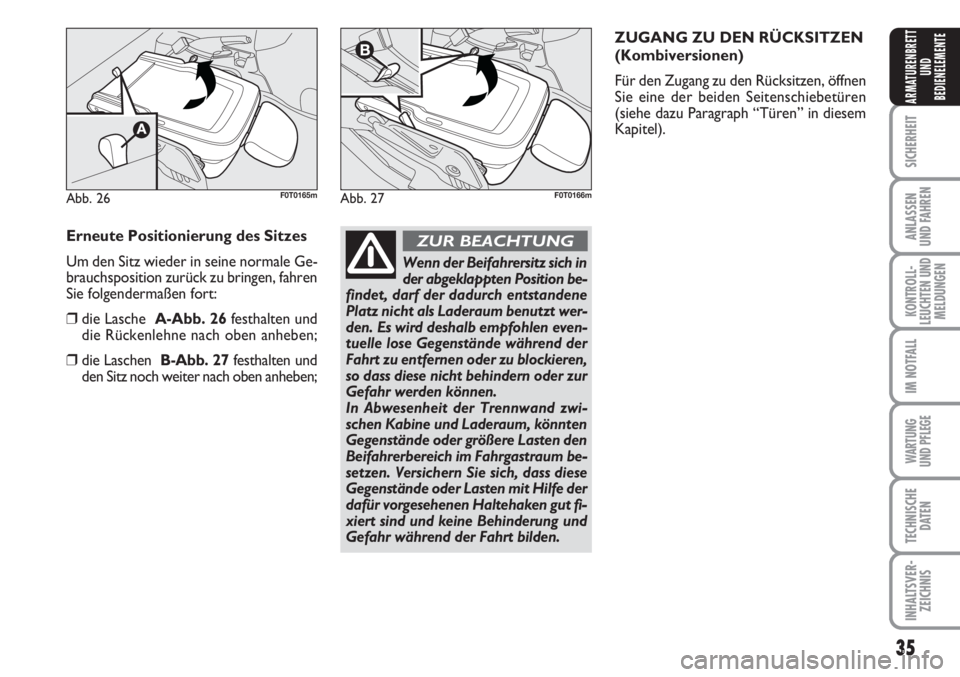

Erneute Positionierung des Sitzes
Um den Sitz wieder in seine normale Ge-
brauchsposition zurück zu bringen, fahren
Sie folgendermaßen fort:
❒die Lasche A-Abb. 26festhalten und
die Rückenlehne nach oben anheben;
❒die Laschen B-Abb. 27festhalten und
den Sitz noch weiter nach oben anheben;
Wenn der Beifahrersitz sich in
der abgeklappten Position be-
findet, darf der dadurch entstandene
Platz nicht als Laderaum benutzt wer-
den. Es wird deshalb empfohlen even-
tuelle lose Gegenstände während der
Fahrt zu entfernen oder zu blockieren,
so dass diese nicht behindern oder zur
Gefahr werden können.
In Abwesenheit der Trennwand zwi-
schen Kabine und Laderaum, könnten
Gegenstände oder größere Lasten den
Beifahrerbereich im Fahrgastraum be-
setzen. Versichern Sie sich, dass diese
Gegenstände oder Lasten mit Hilfe der
dafür vorgesehenen Haltehaken gut fi-
xiert sind und keine Behinderung und
Gefahr während der Fahrt bilden.
ZUR BEACHTUNG
ZUGANG ZU DEN RÜCKSITZEN
(Kombiversionen)
Für den Zugang zu den Rücksitzen, öffnen
Sie eine der beiden Seitenschiebetüren
(siehe dazu Paragraph “Türen” in diesem
Kapitel).
Page 37 of 210
36
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

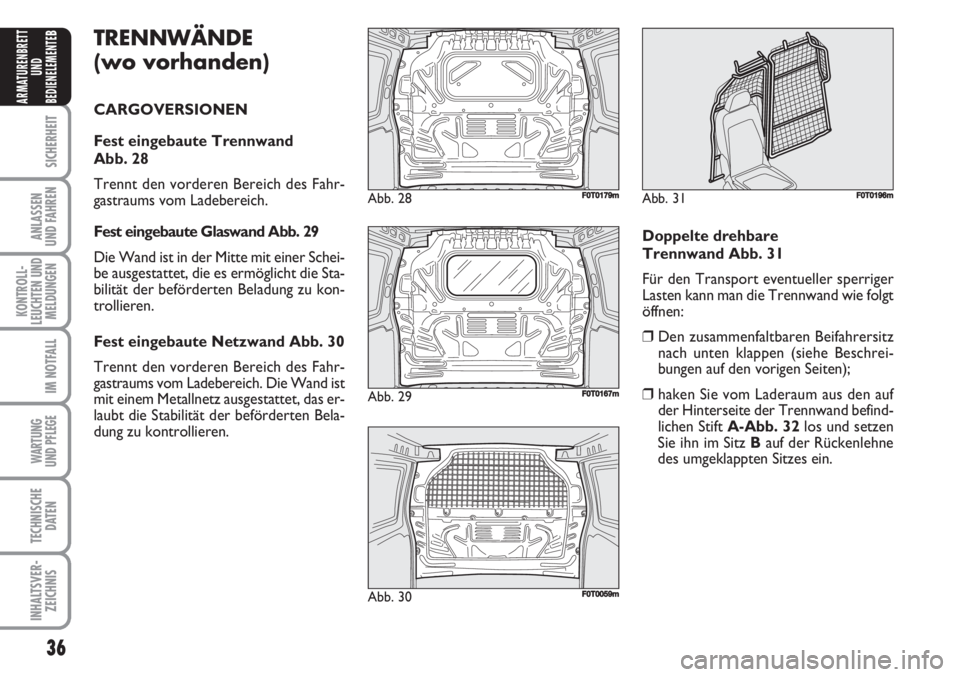

BTRENNWÄNDE
(wo vorhanden)
CARGOVERSIONEN
Fest eingebaute Trennwand
Abb. 28
Trennt den vorderen Bereich des Fahr-
gastraums vom Ladebereich.
Fest eingebaute Glaswand Abb. 29
Die Wand ist in der Mitte mit einer Schei-
be ausgestattet, die es ermöglicht die Sta-
bilität der beförderten Beladung zu kon-
trollieren.
Fest eingebaute Netzwand Abb. 30
Trennt den vorderen Bereich des Fahr-
gastraums vom Ladebereich. Die Wand ist
mit einem Metallnetz ausgestattet, das er-
laubt die Stabilität der beförderten Bela-
dung zu kontrollieren.
Abb. 28F0T0179m
Doppelte drehbare
Trennwand Abb. 31
Für den Transport eventueller sperriger
Lasten kann man die Trennwand wie folgt
öffnen:
❒Den zusammenfaltbaren Beifahrersitz
nach unten klappen (siehe Beschrei-
bungen auf den vorigen Seiten);
❒haken Sie vom Laderaum aus den auf
der Hinterseite der Trennwand befind-
lichen Stift A-Abb. 32los und setzen
Sie ihn im Sitz B auf der Rückenlehne
des umgeklappten Sitzes ein.
Abb. 29F0T0167m
Abb. 31F0T0196m
Abb. 30F0T0059m
Page 38 of 210
37
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Abb. 33F0T0177m

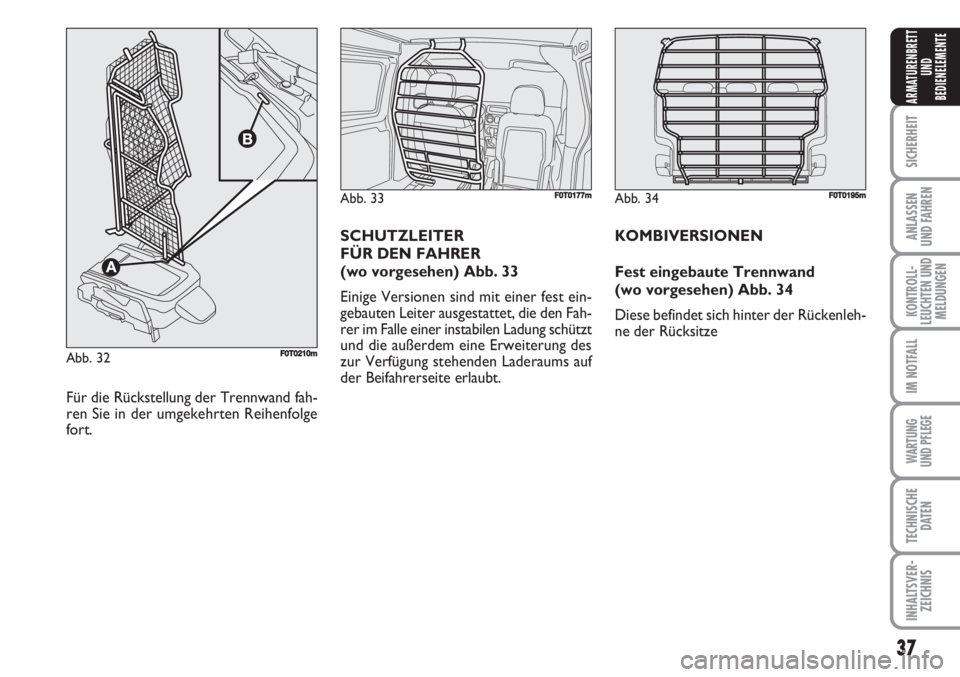

Für die Rückstellung der Trennwand fah-
ren Sie in der umgekehrten Reihenfolge
fort. SCHUTZLEITER
FÜR DEN FAHRER
(wo vorgesehen) Abb. 33
Einige Versionen sind mit einer fest ein-
gebauten Leiter ausgestattet, die den Fah-
rer im Falle einer instabilen Ladung schützt
und die außerdem eine Erweiterung des
zur Verfügung stehenden Laderaums auf
der Beifahrerseite erlaubt.
Abb. 32F0T0210m
Abb. 34F0T0195m
KOMBIVERSIONEN
Fest eingebaute Trennwand
(wo vorgesehen) Abb. 34
Diese befindet sich hinter der Rückenleh-
ne der Rücksitze
Page 39 of 210
38
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

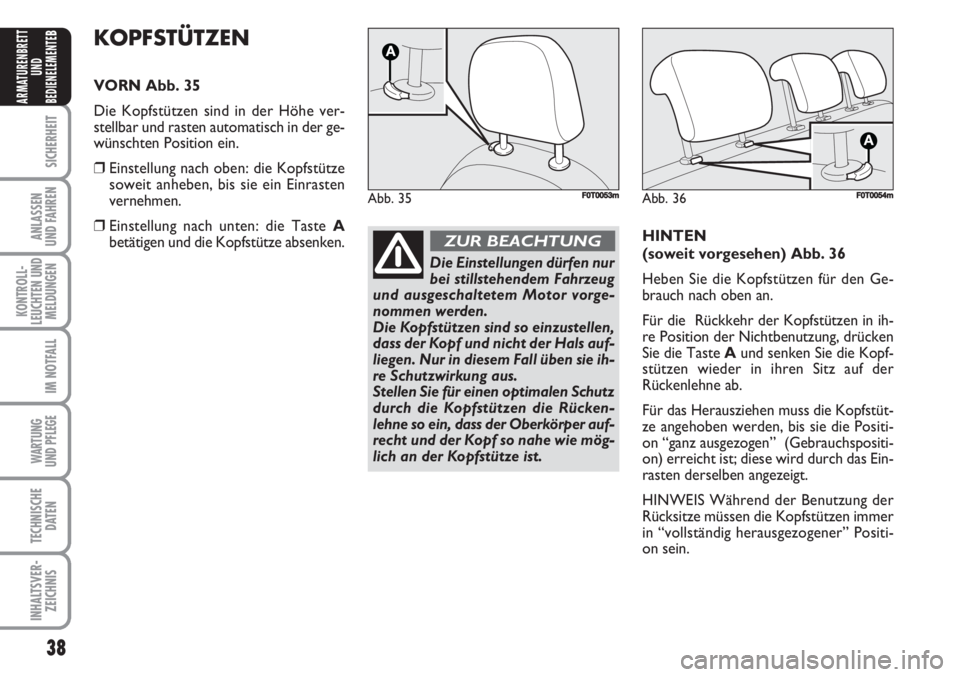

BKOPFSTÜTZEN
VORN Abb. 35
Die Kopfstützen sind in der Höhe ver-
stellbar und rasten automatisch in der ge-
wünschten Position ein.
❒Einstellung nach oben: die Kopfstütze
soweit anheben, bis sie ein Einrasten
vernehmen.
❒Einstellung nach unten: die Taste A
betätigen und die Kopfstütze absenken.
Abb. 35F0T0053m
Die Einstellungen dürfen nur
bei stillstehendem Fahrzeug
und ausgeschaltetem Motor vorge-
nommen werden.
Die Kopfstützen sind so einzustellen,
dass der Kopf und nicht der Hals auf-
liegen. Nur in diesem Fall üben sie ih-
re Schutzwirkung aus.
Stellen Sie für einen optimalen Schutz
durch die Kopfstützen die Rücken-
lehne so ein, dass der Oberkörper auf-
recht und der Kopf so nahe wie mög-
lich an der Kopfstütze ist.
ZUR BEACHTUNGHINTEN
(soweit vorgesehen) Abb. 36
Heben Sie die Kopfstützen für den Ge-
brauch nach oben an.
Für die Rückkehr der Kopfstützen in ih-
re Position der Nichtbenutzung, drücken
Sie die Taste Aund senken Sie die Kopf-
stützen wieder in ihren Sitz auf der
Rückenlehne ab.
Für das Herausziehen muss die Kopfstüt-
ze angehoben werden, bis sie die Positi-
on “ganz ausgezogen” (Gebrauchspositi-
on) erreicht ist; diese wird durch das Ein-
rasten derselben angezeigt.
HINWEIS Während der Benutzung der
Rücksitze müssen die Kopfstützen immer
in “vollständig herausgezogener” Positi-
on sein.
Abb. 36F0T0054m
Page 40 of 210
39
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Die Einstellungen dürfen nur
bei stillstehendem Fahrzeug
und ausgeschaltetem Motor vorge-
nommen werden.
ZUR BEACHTUNG
Jeder Eingriff nach dem Kauf
des Fahrzeugs mit daraus fol-
genden Veränderungen an der Lenkung
oder Lenksäule (z. B. durch Einbau ei-
ner Diebstahlsicherung), die außer zur
Verschlechterung der Systemleistungen
und zum Verfall der Garantie auch zu
schweren Sicherheitsproblemen sowie
zu einem nicht für die Zulassung kon-
formen Fahrzeug führen können, sind
strengstens verboten.
ZUR BEACHTUNG
Abb. 37FF0T0040m

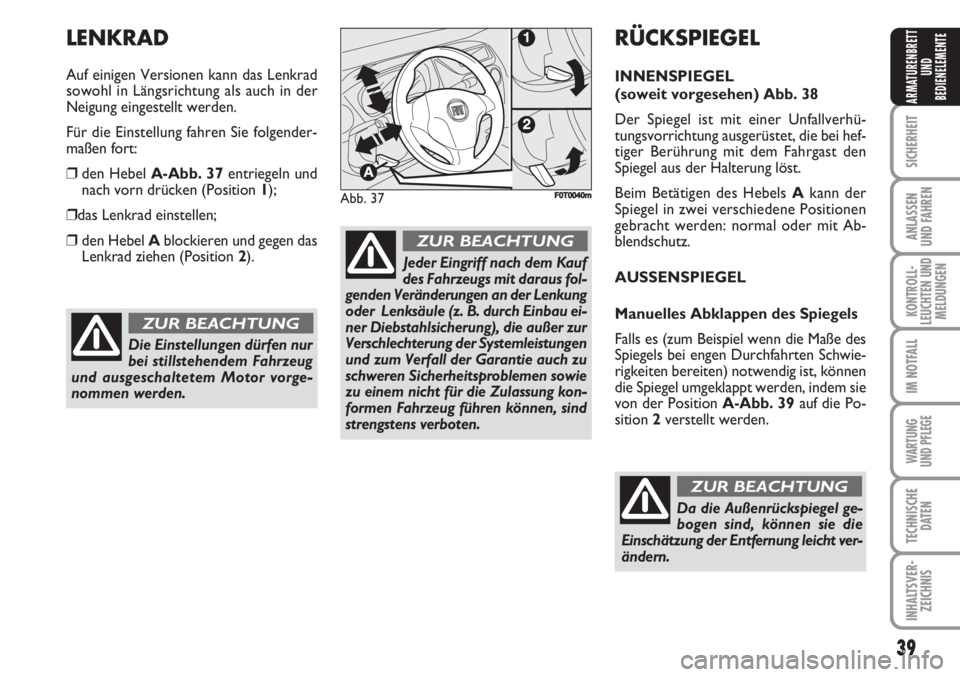

LENKRAD
Auf einigen Versionen kann das Lenkrad
sowohl in Längsrichtung als auch in der
Neigung eingestellt werden.
Für die Einstellung fahren Sie folgender-
maßen fort:
❒den Hebel A-Abb. 37entriegeln und
nach vorn drücken (Position 1);
❒das Lenkrad einstellen;
❒den Hebel Ablockieren und gegen das
Lenkrad ziehen (Position 2).
RÜCKSPIEGEL
INNENSPIEGEL
(soweit vorgesehen) Abb. 38
Der Spiegel ist mit einer Unfallverhü-
tungsvorrichtung ausgerüstet, die bei hef-
tiger Berührung mit dem Fahrgast den
Spiegel aus der Halterung löst.
Beim Betätigen des Hebels Akann der
Spiegel in zwei verschiedene Positionen
gebracht werden: normal oder mit Ab-
blendschutz.
AUSSENSPIEGEL
Manuelles Abklappen des Spiegels
Falls es (zum Beispiel wenn die Maße des
Spiegels bei engen Durchfahrten Schwie-
rigkeiten bereiten) notwendig ist, können
die Spiegel umgeklappt werden, indem sie
von der Position A-Abb. 39auf die Po-
sition 2verstellt werden.
Da die Außenrückspiegel ge-
bogen sind, können sie die
Einschätzung der Entfernung leicht ver-
ändern.
ZUR BEACHTUNG
