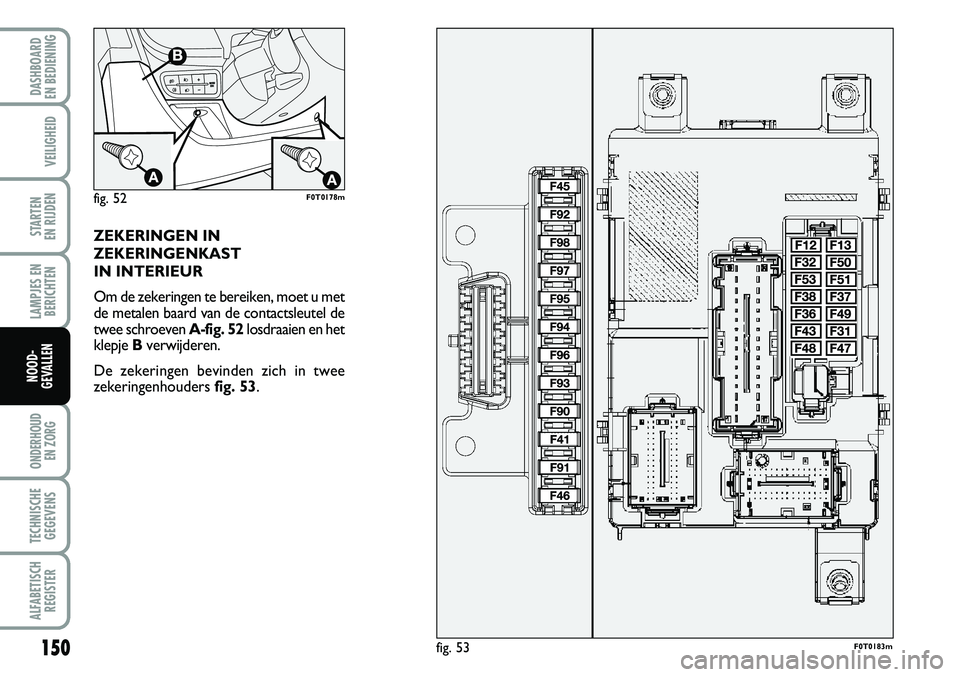

Om de zekeringen te bereiken, moet u met
de metalen baard van de contactsleutel de
twee schroeven A-fig. 52losdraaien en het
klepje Bverwijderen.
De zekeringen bevinden zich in twee
zekeringenhouders fig. 53.
fig. 52F0T0178m
fig. 53F0T0183m

151
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Dimlicht (passagierszijde) F12 7,5 53
Dimlicht (bestuurderszijde)/Koplampverstelling F13 7,5 53
INT/A spoelen relais SCM F31 5 53
Tijdgeschakelde interieurverlichting F32 7,5 53
Knooppunt Radio/Regeleenh. Bluetooth-sys./Knooppunt Blue&Me/Diagnosestekker
EOBD-systeem/Regeleenheid interieurbewaking/Regeleenheid sirene diefstalalarm F36 10 53
Knooppunt instrumentenpaneel/Bediening remlichten (NA) F37 5 53
Slotactuatoren portieren/bagageruimte F38 20 53
Tweewegpomp ruitensproeiers/achterruitsproeier F43 15 53
Ruitbediening voor (bestuurderszijde) F47 20 53
Ruitbediening voor (passagierszijde) F48 20 53
Verlichting bedieningsknoppen/Regeleenheid parkeersensoren/Bediening
elektrisch verstelbare buitenspiegels/Regeleenheid interieurbewaking F49 5 53
Regeleenheid airbag F50 7,5 53
INT knooppunt Radio/Regeleenh. Bluetooth-sys./Knooppunt Blue&Me/ Elektrische
verstelling buitenspiegels/Koppelingspedaalschakelaar/Bediening remlichten (NC) F51 5 53
Knooppunt instrumentenpaneel F53 5 53

152
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

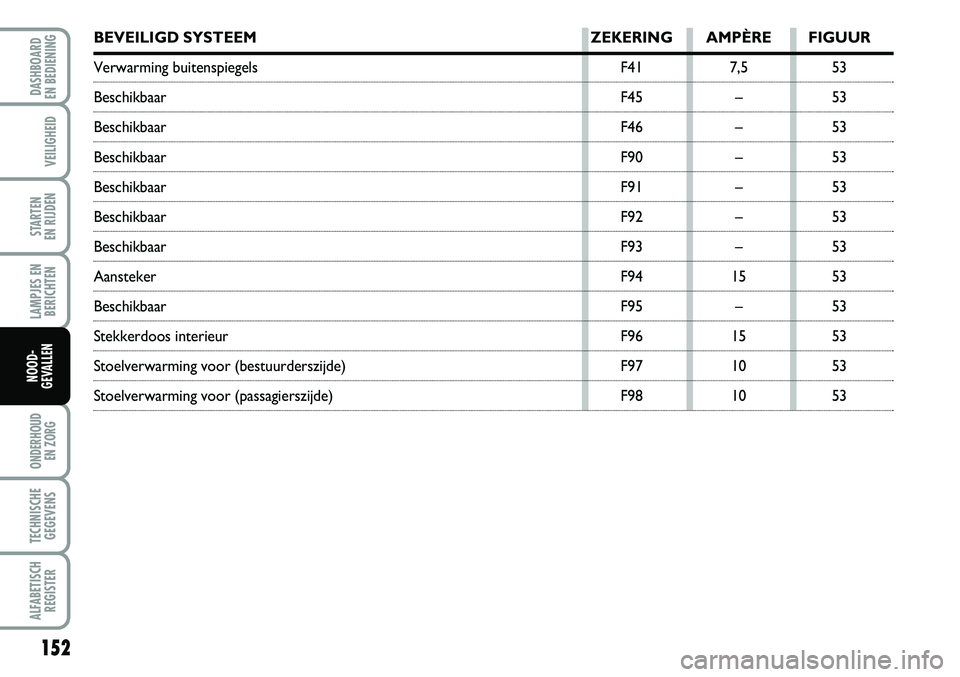

BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Verwarming buitenspiegels F41 7,5 53
Beschikbaar F45 – 53
Beschikbaar F46 – 53
Beschikbaar F90 – 53
Beschikbaar F91 – 53
Beschikbaar F92 – 53
Beschikbaar F93 – 53
Aansteker F94 15 53
Beschikbaar F95 – 53
Stekkerdoos interieur F96 15 53
Stoelverwarming voor (bestuurderszijde) F97 10 53
Stoelverwarming voor (passagierszijde) F98 10 53

153
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

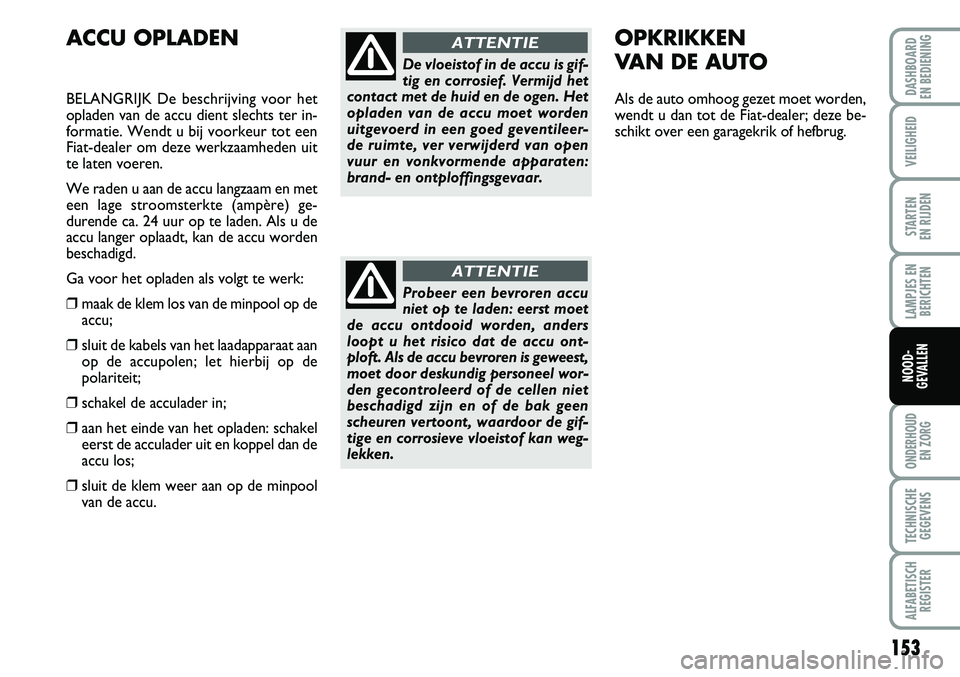

ACCU OPLADEN
BELANGRIJK De beschrijving voor het
opladen van de accu dient slechts ter in-
formatie. Wendt u bij voorkeur tot een
Fiat-dealer om deze werkzaamheden uit
te laten voeren.
We raden u aan de accu langzaam en met
een lage stroomsterkte (ampère) ge-
durende ca. 24 uur op te laden. Als u de
accu langer oplaadt, kan de accu worden
beschadigd.
Ga voor het opladen als volgt te werk:
❒maak de klem los van de minpool op de
accu;
❒sluit de kabels van het laadapparaat aan
op de accupolen; let hierbij op de
polariteit;
❒schakel de acculader in;
❒aan het einde van het opladen: schakel
eerst de acculader uit en koppel dan de
accu los;
❒sluit de klem weer aan op de minpool
van de accu.
De vloeistof in de accu is gif-
tig en corrosief. Vermijd het
contact met de huid en de ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileer-
de ruimte, ver verwijderd van open
vuur en vonkvormende apparaten:
brand- en ontploffingsgevaar.
ATTENTIE
Probeer een bevroren accu
niet op te laden: eerst moet
de accu ontdooid worden, anders
loopt u het risico dat de accu ont-
ploft. Als de accu bevroren is geweest,
moet door deskundig personeel wor-
den gecontroleerd of de cellen niet
beschadigd zijn en of de bak geen
scheuren vertoont, waardoor de gif-
tige en corrosieve vloeistof kan weg-
lekken.
ATTENTIE
OPKRIKKEN
VAN DE AUTO
Als de auto omhoog gezet moet worden,
wendt u dan tot de Fiat-dealer; deze be-
schikt over een garagekrik of hefbrug.

154
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
SLEPEN
VAN DE AUTO
Bij de auto is een sleepoog geleverd. Het
sleepoog bevindt zich in de gereedschap-
tas die achter de rugleuning van de linker
voorstoel (Cargo-uitvoeringen) of in de
bagageruimte (Combi-uitvoeringen) is ge-
plaatst.
SLEEPOOG BEVESTIGEN
fig. 54-55
Ga als volgt te werk:
❒verwijder de dop A;
❒pak het sleepoog Buit de gereed-
schaptas;
❒draai het sleepoog geheel op de
schroefdraadpen voor of achter.
fig. 54F0T0085m
fig. 55F0T0086m
Draai voor het slepen de
sleutel in stand MAR en ver-
volgens in STOP zonder de contact-
sleutel uit het slot te verwijderen. Als
de contactsleutel uit het contactslot
wordt genomen, schakelt automatisch
het stuurslot in waardoor het on-
mogelijk wordt de auto te besturen.
ATTENTIE
Houd er bij het slepen rekening
mee dat de rembekrachtiging
niet werkt, waardoor meer kracht nodig
is voor de bediening van het rempedaal.
Gebruik voor het slepen geen elastische
kabels en rijd zo gelijkmatig mogelijk.
Controleer tijdens het slepen of de sleep-
kabel geen carrosseriedelen kan be-
schadigen. Houdt u bij het slepen van
een auto aan de wettelijke voorschrif-
ten. Dit geldt zowel voor het slepen zelf
als voor het gedrag naar andere wegge-
bruikers. Start de motor niet tijdens het
slepen van de auto.
ATTENTIE
Maak de schroefdraad zorg-
vuldig schoon, voordat u het
sleepoog op de schroefdraadpen draait.
Controleer, voordat de auto wordt ge-
sleept, of het sleepoog geheel op de
schroefdraadpen is gedraaid.
ATTENTIE

155
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG

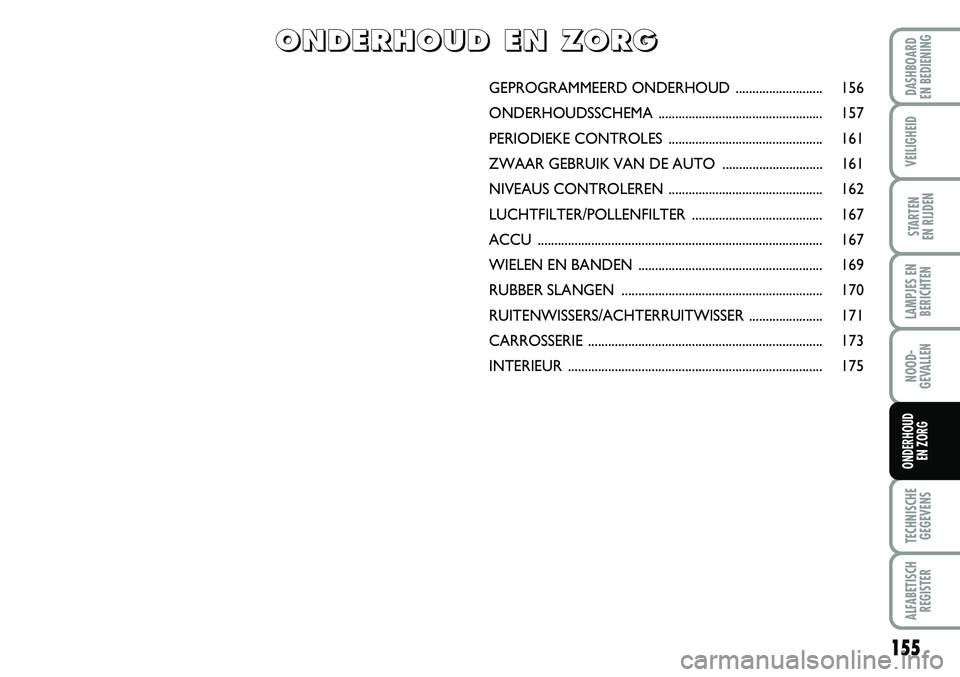

GEPROGRAMMEERD ONDERHOUD.......................... 156
ONDERHOUDSSCHEMA................................................. 157
PERIODIEKE CONTROLES.............................................. 161
ZWAAR GEBRUIK VAN DE AUTO ..............................161
NIVEAUS CONTROLEREN.............................................. 162
LUCHTFILTER/POLLENFILTER....................................... 167
ACCU..................................................................................... 167
WIELEN EN BANDEN....................................................... 169
RUBBER SLANGEN............................................................ 170
RUITENWISSERS/ACHTERRUITWISSER...................... 171
CARROSSERIE...................................................................... 173
INTERIEUR............................................................................ 175
O
O O O
N N N N
D D D D
E E E E
R R R R
H H H H
O O O O
U U U U
D D D D

E E E E
N N N N

Z Z Z Z
O O O O
R R R R
G G G G

156
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
GEPROGRAMMEERD
ONDERHOUD
Doelmatig onderhoud is een beslissende
factor voor een lange levensduur, de beste
prestaties en een zo zuinig mogelijk gebruik
van de auto.
Om dit te realiseren heeft Fiat een reeks
controle- en onderhoudsbeurten samen-
gesteld die iedere 30.000 km moeten
worden uitgevoerd.
Onthoud echter dat het geprogrammeerd
onderhoud niet volledig toereikend is om
de auto in optimale staat te houden:
zowel in de beginperiode voor de service-
beurt bij 30.000 kilometer als daarna,
tussen twee servicebeurten in, moet
regelmatig wat aandacht aan de auto
worden geschonken. Controleer bijvoor-
beeld regelmatig de bandenspanning en de
vloeistofniveaus en vul deze laatste zo
nodig bij.BELANGRIJK De servicebeurten van het
Geprogrammeerd Onderhoud zijn door
de fabrikant voorgeschreven. Het niet uit-
voeren van deze servicebeurten kan het
vervallen van de garantie tot gevolg
hebben.
De werkzaamheden van het Geprogram-
meerd Onderhoud kunnen door alle Fiat-
dealers tegen vaste tarieftijden worden
uitgevoerd.
Eventuele reparaties die nodig blijken tij-
dens het uitvoeren van de diverse inspec-
ties en controles van het geprogrammeerd
onderhoud, worden uitsluitend na toe-
stemming van de klant uitgevoerd.BELANGRIJK Het is raadzaam eventuele
kleine defecten onmiddellijk door de Fiat-
dealer te laten verhelpen en daarmee niet
te wachten tot de volgende servicebeurt.
Als de auto vaak wordt gebruikt voor het
trekken van aanhangers, moeten er kor-
tere intervallen worden aangehouden
voor de werkzaamheden van het gepro-
grammeerd onderhoud.

157
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
30 60 90 120 150 180
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●●
●●●●●●
●●●●●●
●●●●●●

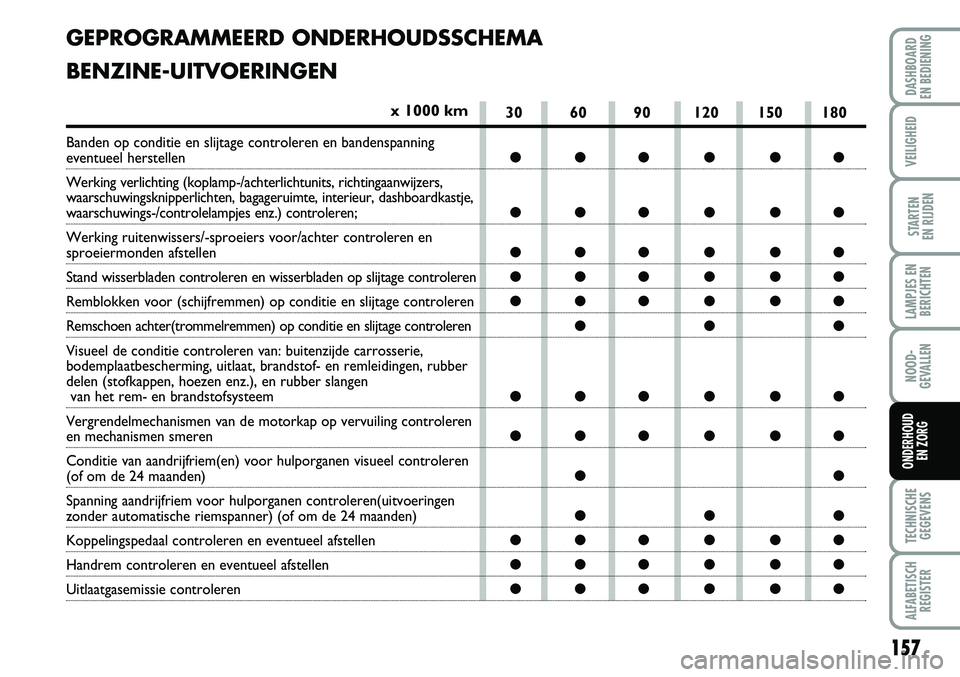

GEPROGRAMMEERD ONDERHOUDSSCHEMA
BENZINE-UITVOERINGEN
x 1000 km
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp-/achterlichtunits, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimte, interieur, dashboardkastje,
waarschuwings-/controlelampjes enz.) controleren;
Werking ruitenwissers/-sproeiers voor/achter controleren en
sproeiermonden afstellen
Stand wisserbladen controleren en wisserbladen op slijtage controleren
Remblokken voor (schijfremmen) op conditie en slijtage controleren
Remschoen achter(trommelremmen) op conditie en slijtage controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber
delen (stofkappen, hoezen enz.), en rubber slangen
van het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap op vervuiling controleren
en mechanismen smeren
Conditie van aandrijfriem(en) voor hulporganen visueel controleren
(of om de 24 maanden)
Spanning aandrijfriem voor hulporganen controleren(uitvoeringen
zonder automatische riemspanner) (of om de 24 maanden)
Koppelingspedaal controleren en eventueel afstellen
Handrem controleren en eventueel afstellen
Uitlaatgasemissie controleren

158
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG

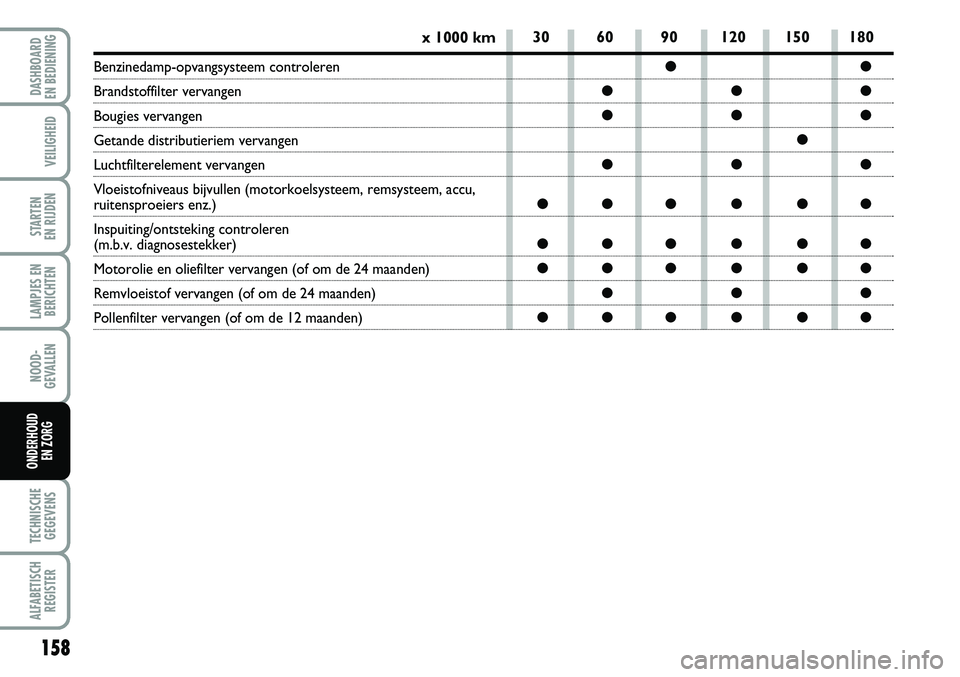

x 1000 km
Benzinedamp-opvangsysteem controleren
Brandstoffilter vervangen
Bougies vervangen
Getande distributieriem vervangen
Luchtfilterelement vervangen
Vloeistofniveaus bijvullen (motorkoelsysteem, remsysteem, accu,
ruitensproeiers enz.)
Inspuiting/ontsteking controleren
(m.b.v. diagnosestekker)
Motorolie en oliefilter vervangen (of om de 24 maanden)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 12 maanden)
30 60 90 120 150 180
●●
●●●
●●●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●

159
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
30 60 90 120 150 180
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●

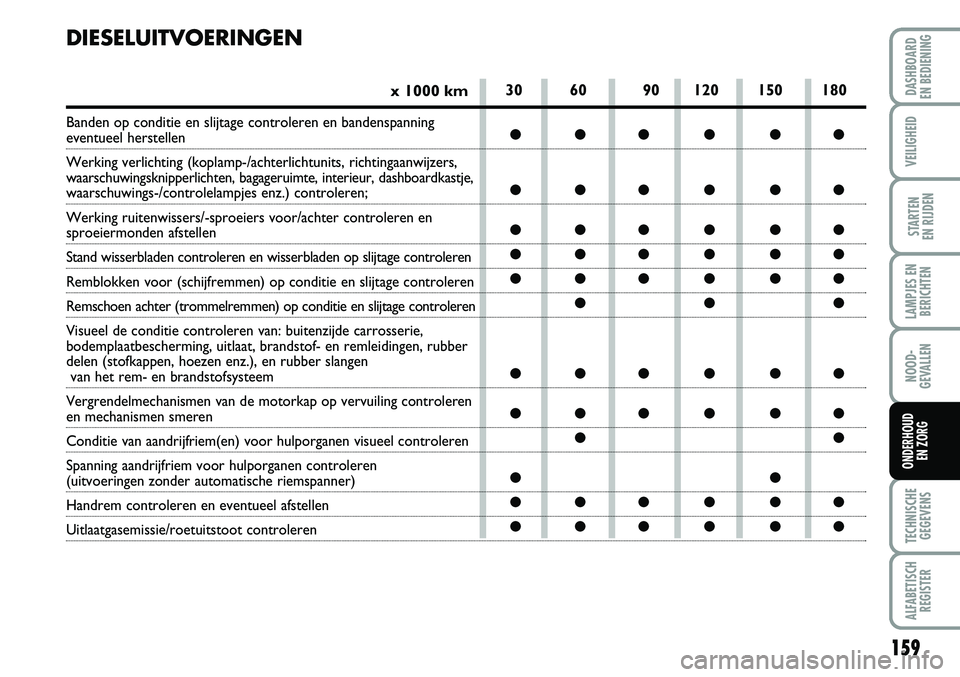

DIESELUITVOERINGEN
x 1000 km
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp-/achterlichtunits, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimte, interieur, dashboardkastje,
waarschuwings-/controlelampjes enz.) controleren;
Werking ruitenwissers/-sproeiers voor/achter controleren en
sproeiermonden afstellen
Stand wisserbladen controleren en wisserbladen op slijtage controleren
Remblokken voor (schijfremmen) op conditie en slijtage controleren
Remschoen achter (trommelremmen) op conditie en slijtage controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber
delen (stofkappen, hoezen enz.), en rubber slangen
van het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap op vervuiling controleren
en mechanismen smeren
Conditie van aandrijfriem(en) voor hulporganen visueel controleren
Spanning aandrijfriem voor hulporganen controleren
(uitvoeringen zonder automatische riemspanner)
Handrem controleren en eventueel afstellen
Uitlaatgasemissie/roetuitstoot controleren
