FIAT FIORINO 2007 Instructieboek (in Dutch)

70
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
fig. 89F F0
0T
T0
00
04
45
5m
m
fig. 90F F0
0T
T0
00
06
67
7m
m
fig. 91
A
F F0
0T
T0
02
21
16
6m
m
Controleer of de armen van de
ruitenwissers tegen de ruit aan-
staan voordat u de motorkap optilt.
ATTENTIE

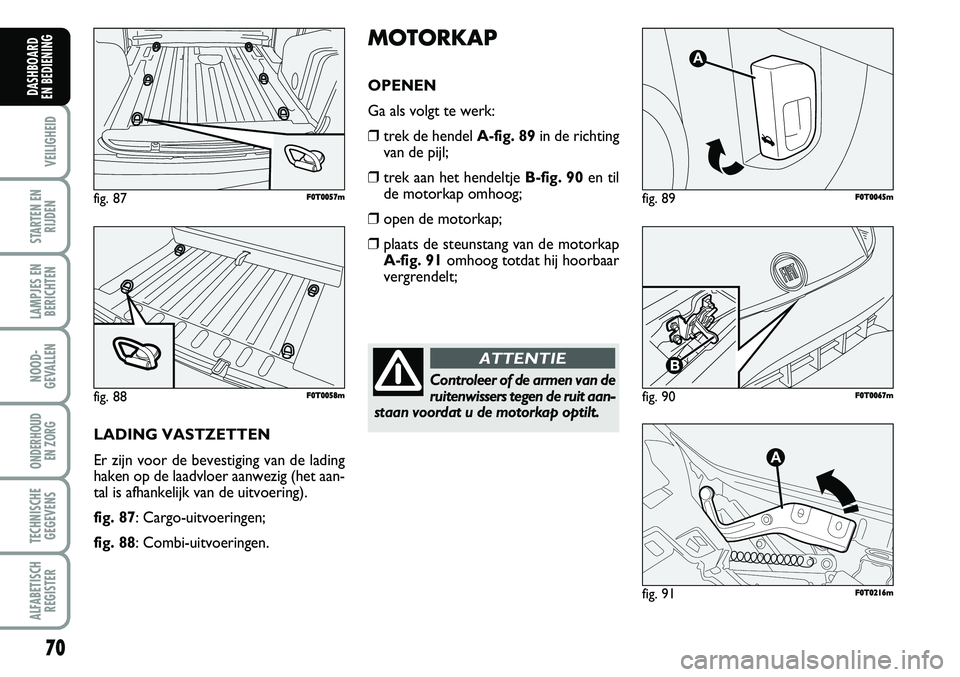

LADING VASTZETTEN
Er zijn voor de bevestiging van de lading
haken op de laadvloer aanwezig (het aan-
tal is afhankelijk van de uitvoering).
fig. 87: Cargo-uitvoeringen;
fig. 88: Combi-uitvoeringen.
MOTORKAP
OPENEN
Ga als volgt te werk:
❒trek de hendel A-fig. 89in de richting
van de pijl;
❒trek aan het hendeltje B-fig. 90en til
de motorkap omhoog;
❒open de motorkap;
❒plaats de steunstang van de motorkap
A-fig. 91omhoog totdat hij hoorbaar
vergrendelt;
fig. 87F F0
0T
T0
00
05
57
7m
m
fig. 88F F0
0T
T0
00
05
58
8m
m

SLUITEN
Ga als volgt te werk:
❒houd de motorkap met een hand om-
hoog, trek met de andere het mecha-
nisme A-fig. 92naar u toe en laat de
stang Bzakken;
❒laat de motorkap tot op ongeveer 20
cm van de motorruimte zakken, laat de
motorkap vallen en controleer of de
motorkap goed is gesloten door hem
op te tillen. De motorkap mag niet al-
leen door de beveiliging vergrendeld
zijn. Druk in dit laatste geval de
motorkap niet dicht, maar til hem op-
nieuw op en herhaal de handeling.BELANGRIJK Onder de motorkap be-
vindt zich een plaatje met een korte sa-
menvatting van de hiervoor beschreven
handelingen voor het openen/sluiten van
de motorkap (zie fig. 92a).
Om veiligheidsredenen moet
de motorkap tijdens het rijden
altijd goed gesloten zijn. Controleer
daarom altijd of de motorkap goed
vergrendeld is. Als u tijdens het rijden
merkt dat de motorkap niet goed is
vergrendeld, stop dan onmiddellijk en
sluit de motorkap op de juiste wijze.
ATTENTIE
71
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
fig. 92
A
B
F F0
0T
T0
02
21
17
7m
mfig. 92a
F0Q0603m
12
CLACK
=
OK
PUSH TO OPEN12
PULL TO CLOSE
F F0
0T
T0
02
21
15
5m
m

72
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

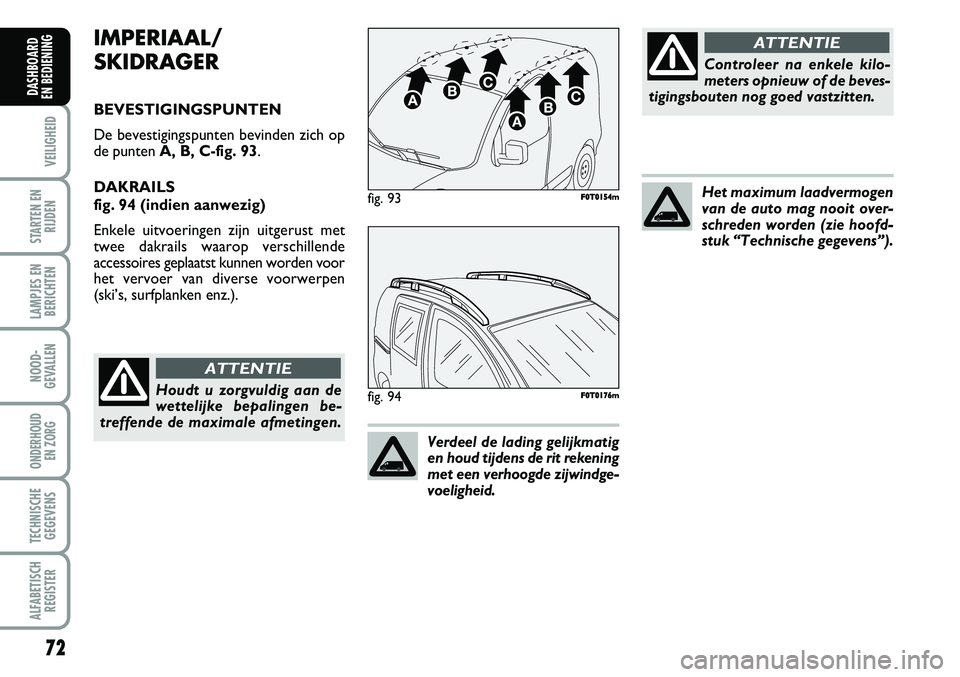

IMPERIAAL/
SKIDRAGER
BEVESTIGINGSPUNTEN
De bevestigingspunten bevinden zich op
de punten A, B, C-fig. 93.
DAKRAILS
fig. 94 (indien aanwezig)
Enkele uitvoeringen zijn uitgerust met
twee dakrails waarop verschillende
accessoires geplaatst kunnen worden voor
het vervoer van diverse voorwerpen
(ski’s, surfplanken enz.).
fig. 93F F0
0T
T0
01
15
54
4m
m
fig. 94F F0
0T
T0
01
17
76
6m
mHoudt u zorgvuldig aan de
wettelijke bepalingen be-
treffende de maximale afmetingen.
ATTENTIE
Controleer na enkele kilo-
meters opnieuw of de beves-
tigingsbouten nog goed vastzitten.
ATTENTIE
Verdeel de lading gelijkmatig
en houd tijdens de rit rekening
met een verhoogde zijwindge-
voeligheid.
Het maximum laadvermogen
van de auto mag nooit over-
schreden worden (zie hoofd-
stuk “Technische gegevens”).

73
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk
voor het comfort en de veiligheid van uzelf
en de overige weggebruikers. Voor opti-
maal zicht en zichtbaarheid moeten de
koplampen op de juiste wijze zijn afgesteld.
Wendt u voor controle of afstelling tot de
Fiat-dealer.
KOPLAMPVERSTELLING
De stand kan worden geregeld als de con-
tactsleutel in stand MARstaat en de dim-
lichten zijn ingeschakeld.
Als de auto beladen is, helt hij achterover.
Het gevolg is dat de lichtbundel meer naar
boven schijnt. De stand van de koplampen
moet nu worden gecorrigeerd.Koplampverstelling
De koplampen kunnen worden versteld
met de knoppen
Òen fig. 95op het
schakelaarpaneel.
Op het display van het instrumentenpa-
neel wordt de stand aangegeven.
Stand 0 - een of twee personen op de
voorstoelen.
Stand 1 - vijf personen.
Stand 2 - vijf personen + bagage in de ba-
gageruimte.
Stand 3 - bestuurder + maximale lading in
de bagageruimte.
BELANGRIJK Controleer de afstelling van
de koplampen telkens als het gewicht van
de lading wijzigt.MISTLAMPEN VOOR
AFSTELLEN
(indien aanwezig)
Wendt u voor controle of afstelling tot de
Fiat-dealer.
KOPLAMPAFSTELLING IN HET
BUITENLAND
De dimlichten zijn afgesteld voor gebruik
in het land waarin de auto is verkocht. In
die landen waarin aan de andere zijde van
de weg wordt gereden, moet om het te-
gemoetkomende verkeer niet te verblin-
den, de vorm van de lichtbundel worden
gewijzigd door het aanbrengen van een
speciaal daarvoor ontwikkelde sticker.
Deze sticker is opgenomen in het Fiat
Lineaccessori-programma en verkrijgbaar
bij de Fiat-dealer.
fig. 95F F0
0T
T0
00
03
37
7m
m

74
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ABS
Het ABS dat geïntegreerd is in het rem-
systeem, voorkomt dat tijdens het rem-
men de wielen blokkeren, ongeacht de
conditie van het wegdek en de pedaaldruk,
en verhindert daarmee het doorslippen
van een of meerdere wielen. Hierdoor
blijft de auto bestuurbaar, zelfs bij nood-
stops.
Het systeem wordt gecompleteerd met
een elektronische remdrukverdeling EBD
(Electronic Braking Force Distribution),
die de remdruk verdeelt tussen de voor-
en achterwielen.
BELANGRIJK Voor een maximale werking
van het remsysteem is een inrijperiode
nodig van ongeveer 500 km: in deze
periode moet bruusk, herhaaldelijk en
langdurig remmen worden vermeden.ACTIVERING VAN HET
SYSTEEM
Als het ABS in werking is getreden, merkt
de bestuurder dit aan een trilling in het
rempedaal, die gepaard gaat met enig ge-
luid: dit geeft aan dat het noodzakelijk is
uw snelheid aan te passen aan de beschik-
bare grip op het wegdek.
Als het ABS in werking
treedt, merkt u dat aan een
trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempe-
daal juist goed ingetrapt; op deze ma-
nier hebt u de kortste remweg in re-
latie tot de conditie van het wegdek.
ATTENTIE
Als het ABS in werking
treedt, dan is de grip van de
banden op het wegdek beperkt: u
dient uw snelheid te verlagen en aan
te passen aan de beschikbare grip.
ATTENTIE
Het ABS maakt zoveel mo-
gelijk gebruik van de be-
schikbare grip maar kan deze niet
verhogen. Daarom moet op gladde
weggedeelten altijd voorzichtig wor-
den gereden en mogen er geen on-
nodige risico’s worden genomen.
ATTENTIE

75
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwings-
lampje
>op het instrumentenpaneel (op
enkele uitvoeringen verschijnt ook een be-
richt op het display (zie het hoofdstuk
“Lampjes en berichten”).
In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden
van het ABS. Rijd voorzichtig naar de
dichtstbijzijnde Fiat-dealer om het systeem
te laten controleren.Storing in EBD
Bij een storing branden de lampjes
>enxop het instrumentenpaneel (op enkele
uitvoeringen verschijnt ook een bericht op
het display (zie het hoofdstuk “Lampjes en
berichten”).
In dit geval kunnen bij krachtig remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen. Rijd zeer voor-
zichtig naar de dichtstbijzijnde Fiat-dealer
om het systeem te laten controleren.Als het waarschuwingslamp-
je xop het instrumenten-
paneel gaat branden (op enkele uit-
voeringen verschijnt ook een bericht
op het display), stop dan onmiddel-
lijk en wendt u tot de Fiat-dealer. Als
er vloeistof lekt uit het hydraulische
systeem, wordt de werking van zowel
het conventionele remsysteem als het
ABS in gevaar gebracht.
ATTENTIE

76
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
EOBD-SYSTEEM
Met het EOBD-systeem (European On
Board Diagnosis) kan een doorlopende
diagnose worden uitgevoerd op die com-
ponenten op de auto die van invloed zijn
op de emissie. Bovendien meldt het sys-
teem, door het branden van het lampje U
op het instrumentenpaneel (op enkele uit-
voeringen verschijnt ook een bericht op
het display) (zie het hoofdstuk “Lampjes
en berichten”) dat de betreffende com-
ponenten defect zijn.
Het doel is:
❒de werking van het systeem controle-
ren;
❒signaleren wanneer door een storing de
emissies boven de wettelijk vastgestel-
de drempelwaarde uitkomen;
❒signaleren wanneer het noodzakelijk is
defecte componenten te vervangen.Het systeem beschikt verder nog over een
diagnosestekker die het mogelijk maakt, na
het aansluiten van speciale apparatuur, de
door de regeleenheid opgeslagen storings-
codes en de specifieke parameters voor de
diagnose en werking van de motor te lezen.
Deze controle kan ook worden uitge-
voerd door de verkeerspolitie.
BELANGRIJK Na het verhelpen van de
storing moet de Fiat-dealer voor een com-
plete controle van het systeem, tests uit-
voeren op een testbank en, zo nodig, een
proefrit maken die eventueel een langere
afstand kan omvatten.Als u de contactsleutel in
stand MAR draait en het
lampje Ugaat niet branden of het
gaat branden of knipperen tijdens het
rijden (op enkele uitvoeringen ver-
schijnt ook een bericht op het dis-
play), wendt u dan zo snel mogelijk
tot de Fiat-dealer. De werking van het
lampje Ukan worden gecontroleerd
met behulp van speciale apparatuur
van de verkeerspolitie. Houdt u aan
de wetgeving van het land waarin u
rijdt.
ATTENTIE

77
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
PARKEERSENSOREN
(indien aanwezig)
Deze bevinden zich in de achterbumper
fig. 96en attenderen de bestuurder via
een repeterend geluidssignaal op de aan-
wezigheid van obstakels achter de auto.
ACTIVERING
De sensoren worden automatisch ge-
activeerd als de achteruit wordt inge-
schakeld.
Als de afstand tot het obstakel achter de
auto kleiner wordt, neemt de frequentie
van het akoestische signaal toe.AKOESTISCH
WAARSCHUWINGSSYSTEEM
Als de achteruit wordt ingeschakeld,
treedt automatisch een repeterend ge-
luidssignaal in werking (een kort piepge-
luid om de activering van het systeem aan
te geven).
De frequentie van het geluidssignaal:
❒neemt toe als de afstand tot het obsta-
kel kleiner wordt;
❒klinkt ononderbroken als de afstand tot
het obstakel minder is dan ongeveer 30
cm en stopt onmiddellijk als de afstand
tot het obstakel groter wordt;
❒blijft constant als de afstand tot het ob-
stakel constant blijft.Meetbereik
Meetbereik in het midden: 120 cm
Meetbereik aan de zijkanten: 60 cm
Als de sensoren meerdere obstakels
signaleren, dan reageren zij alleen op die
obstakels die zich het dichtst bij de auto
bevinden.
STORINGSMELDINGEN
Een storing in de parkeersensoren wordt
tijdens het inschakelen van de achteruit
aangegeven door een geluidssignaal met
een duur van 3 seconden.
fig. 96F F0
0T
T0
01
15
55
5m
m

78
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
WERKING
MET AANHANGER
De werking van de sensoren wordt auto-
matisch uitgeschakeld als de stekker van
de elektrische kabel van de aanhanger
wordt aangesloten op de stekkerdoos van
de trekhaak.
De sensoren worden automatisch weer
ingeschakeld als u de aanhangerstekker
loskoppelt.ALGEMENE OPMERKINGEN
❒Controleer tijdens parkeermanoeuvres
of zich geen obstakels op of onder de
sensoren bevinden.
❒Obstakels die zich dicht bij de achter-
kant van de auto bevinden, worden on-
der bepaalde omstandigheden niet door
het systeem gesignaleerd en kunnen dus
de auto beschadigen of zelf beschadigd
worden.
❒De metingen van de sensoren kunnen
beïnvloed worden/zijn door beschadiging
van de sensoren zelf, door vuil, sneeuw
of ijs op de sensoren of door ultra-
sone systemen (bijv. luchtdrukremmen
van vrachtwagens of pneumatische
hamers) die zich in de nabijheid bevin-
den.
❒De parkeersensoren werken op de juis-
te wijze als de achterdeuren gesloten
zijn. Bij geopende achterdeuren kunnen
de sensoren verkeerde metingen geven:
sluit dus altijd de achterdeuren. Voor een juiste werking van
het systeem mag er geen
modder, vuil, sneeuw of ijs op
de sensoren zitten. Wees
voorzichtig bij het reinigen van de sen-
soren om krassen of beschadigingen te
voorkomen; gebruik geen droge, grove
of harde doek. De sensoren moeten
worden gereinigd met schoon water,
waaraan eventueel autoshampoo is
toegevoegd. In wastunnels waar ge-
bruik wordt gemaakt van stoom of ho-
gedrukreiniging, moeten de sensoren
kort worden gereinigd. Houd hierbij de
straalpijp op meer dan 10 cm afstand.
De verantwoordelijkheid tij-
dens het parkeren en andere
gevaarlijke handelingen ligt altijd en
overal bij de bestuurder. Controleer
als u de auto parkeert of zich geen
personen (in het bijzonder kinderen)
of dieren in de buurt van de auto be-
vinden. De parkeersensor moet als
een hulpmiddel voor de bestuurder
beschouwd worden. De bestuurder
moet tijdens eventueel gevaarlijke
parkeermanoeuvres altijd volledig zijn
aandacht behouden, ook als deze met
lage snelheid worden uitgevoerd.
ATTENTIE

79
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

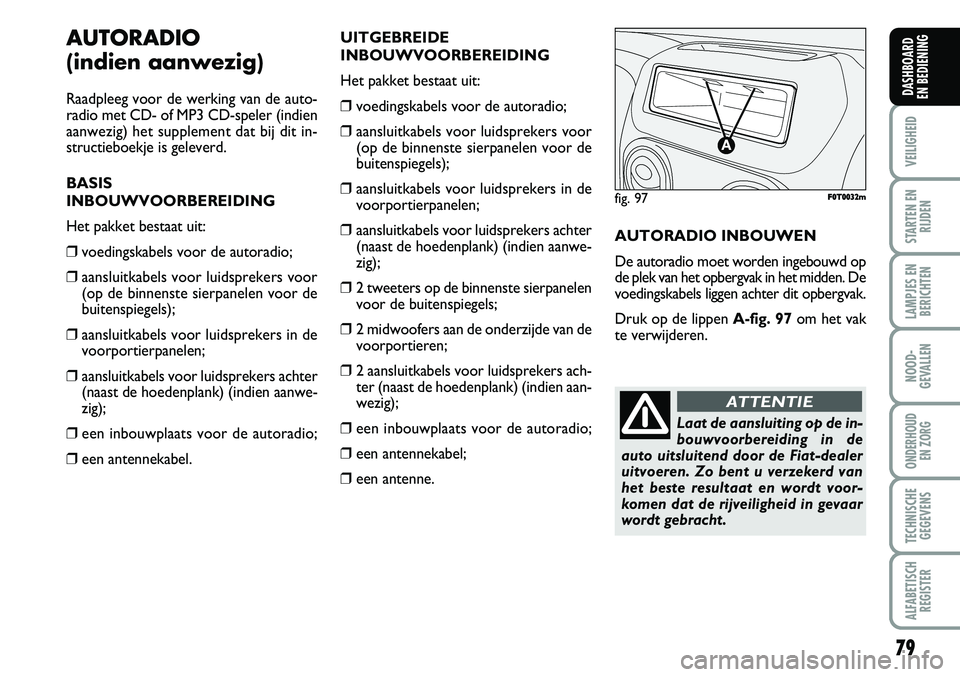

AUTORADIO
(indien aanwezig)
Raadpleeg voor de werking van de auto-
radio met CD- of MP3 CD-speler (indien
aanwezig) het supplement dat bij dit in-
structieboekje is geleverd.
BASIS
INBOUWVOORBEREIDING
Het pakket bestaat uit:
❒voedingskabels voor de autoradio;
❒aansluitkabels voor luidsprekers voor
(op de binnenste sierpanelen voor de
buitenspiegels);
❒aansluitkabels voor luidsprekers in de
voorportierpanelen;
❒aansluitkabels voor luidsprekers achter
(naast de hoedenplank) (indien aanwe-
zig);
❒een inbouwplaats voor de autoradio;
❒een antennekabel.UITGEBREIDE
INBOUWVOORBEREIDING
Het pakket bestaat uit:
❒voedingskabels voor de autoradio;
❒aansluitkabels voor luidsprekers voor
(op de binnenste sierpanelen voor de
buitenspiegels);
❒aansluitkabels voor luidsprekers in de
voorportierpanelen;
❒aansluitkabels voor luidsprekers achter
(naast de hoedenplank) (indien aanwe-
zig);
❒2 tweeters op de binnenste sierpanelen
voor de buitenspiegels;
❒2 midwoofers aan de onderzijde van de
voorportieren;
❒2 aansluitkabels voor luidsprekers ach-
ter (naast de hoedenplank) (indien aan-
wezig);
❒een inbouwplaats voor de autoradio;
❒een antennekabel;
❒een antenne.AUTORADIO INBOUWEN
De autoradio moet worden ingebouwd op
de plek van het opbergvak in het midden. De
voedingskabels liggen achter dit opbergvak.
Druk op de lippen A-fig. 97om het vak
te verwijderen.
fig. 97F F0
0T
T0
00
03
32
2m
m
Laat de aansluiting op de in-
bouwvoorbereiding in de
auto uitsluitend door de Fiat-dealer
uitvoeren. Zo bent u verzekerd van
het beste resultaat en wordt voor-
komen dat de rijveiligheid in gevaar
wordt gebracht.
ATTENTIE
