air condition FIAT FIORINO 2007 Instructieboek (in Dutch)

4
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING DASHBOARD ...................................................................... 5
INSTRUMENTENPANEEL ................................................. 6
SYMBOLEN ........................................................................... 7
FIAT CODE ........................................................................... 7
DE SLEUTELS ........................................................................ 8
DIEFSTALALARM ................................................................ 12
START-/CONTACTSLOT ................................................. 14
INSTRUMENTEN ................................................................ 15
DIGITAAL DISPLAY............................................................. 17
MULTIFUNCTIONEEL DISPLAY ..................................... 22
TRIP COMPUTER................................................................. 31
ZITPLAATSEN ...................................................................... 33
SCHEIDINGSWANDEN..................................................... 36
HOOFDSTEUNEN .............................................................. 38
STUURWIEL ......................................................................... 39
SPIEGELS ................................................................................ 39
KLIMAATREGELING........................................................... 41
VERWARMING EN VENTILATIE .................................... 43
HANDBEDIENDE AIRCONDITIONING ..................... 46BUITENVERLICHTING ...................................................... 49
RUITEN REINIGEN ............................................................. 51
PLAFONDVERLICHTING ................................................. 53
BEDIENINGSORGANEN .................................................. 56
INTERIEURUITRUSTING .................................................. 58
PORTIEREN .......................................................................... 61
RUITBEDIENING ................................................................. 66
BAGAGERUIMTE ................................................................. 67
MOTORKAP ......................................................................... 70
IMPERIAAL/SKIDRAGER ................................................... 72
KOPLAMPEN ........................................................................ 73
ABS ..........................................................................................74
EOBD-SYSTEEM ................................................................... 76
PARKEERSENSOREN ......................................................... 77
AUTORADIO ....................................................................... 79
ELEKTRISCHE/ELEKTRONISCHE SYSTEMEN
MONTEREN........................................................................... 80
TANKEN MET DE AUTO ..................................................81
BESCHERMING VAN HET MILIEU ................................. 82
D
D D D
A A A A
S S S S
H H H H
B B B B
O O O O
A A A A
R R R R
D D D D

E E E E
N N N N

B B B B
E E E E
D D D D
I I I I
E E E E
N N N N
I I I I
N N N N
G G G G

DASHBOARD
De aanwezigheid en de opstelling van de bedieningsknoppen, de instrumenten en de controlelampjes kunnen per uitvoering
verschillen.
1.Luchtrooster voor lucht naar de zijruiten - 2.Verstel- en regelbaar luchtrooster - 3.Linker hendel: bediening buitenverlichting -
4.Instrumentenpaneel en waarschuwingslampjes - 5.Rechter hendel: bediening ruitenwissers, achterruitwisser, trip computer -
6.Autoradio (indien aanwezig) - 7.Schakelaar waarschuwingsknipperlichten, achterruitverwarming, bediening Bluetooth-systeem
(indien aanwezig), ontgrendelknop achterdeuren (indien aanwezig) - 8.Airbag passagierszijde (indien aanwezig) - 9.Opbergvak/
dashboardkastje (indien aanwezig) - 10.Verstel- en regelbare luchtroosters - 11.Bedieningsknoppen verwarming/ventilatie/
airconditioning - 12.Opbergvak - 13.Contactslot - 14.Airbag bestuurderszijde - 15.Hendel motorkapontgrendeling -
16.Schakelaarpaneel: mistlampen voor/mistachterlicht/koplampverstelling/display
5
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
F0T0070m
fig. 1

15
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
INSTRUMENTEN
De achtergrondkleur en de vormgeving
van de instrumenten kunnen per uitvoe-
ring verschillen.
SNELHEIDSMETER fig. 11
Geeft de snelheid van de auto aan.TOERENTELLER fig. 12
De toerenteller geeft het toerental per mi-
nuut van de motor aan.
BELANGRIJK De regeleenheid van de
elektronische inspuiting blokkeert tijdelijk
de toevoer van brandstof als de motor
met te hoge toerentallen draait, waardoor
het motorvermogen zal afnemen.
Bij stationair draaiende motor kan de toe-
renteller onder bepaalde omstandigheden
een geleidelijke of herhaalde toerentalstij-
ging aangeven. Dit is een normaal ver-
schijnsel en kan optreden als bijvoorbeeld
de airconditioning of de elektroventilateur
wordt ingeschakeld. In deze gevallen dient
een geringe toerentalstijging voor het be-
houd van de lading van de accu.
fig. 11F0T0150mfig. 12F0T0151m

46
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
KLIMAATREGELING, HANDBEDIEND (indien aanwezig)
KLIMAATREGELING
Met de draaiknop Dkan de lucht op 5 ma-
nieren over het hele interieur worden ver-
deeld:
¶luchtstroom uit de luchtroosters in het
midden en de uitstroomopeningen aan
de zijkant;
ßvoor verwarming van de beenruimten,
waarbij de luchtstroom op het gelaat
koel blijft (“bilevel”-stand);
©voor een snellere verwarming van het
interieur;
®voor verwarming van het interieur en
ontwaseming van de voorruit;
-voor ontwaseming/ontdooiing van de
voorruit en de zijruiten voor.
VERWARMING
Ga als volgt te werk:
❒draai de knop Ageheel naar rechts (in
stand
-);
❒draai de knop Cop de gewenste snelheid;
❒draai de knop Din stand:
®voor verwarming van de beenruim-
ten en ontwaseming van de voorruit;
ßvoor lucht naar de beenruimten en
koelere lucht uit de luchtroosters in
het midden en de uitstroomope-
ningen op het dashboard;
©voor een snelle verwarming. BEDIENINGSKNOPPEN fig. 47
A: draaiknop voor regeling van de lucht-
temperatuur (menging van warme/
koude lucht);
B: schuif voor in- en uitschakelen lucht-
recirculatie;C: draaiknop voor inschakeling van de
aanjager en in-/uitschakeling van de air-
conditioning;
D: draaiknop voor de luchtverdeling.
fig. 47F
F0
0T
T0
00
02
29
9m
m

SNELLE VERWARMING
Ga als volgt te werk:
❒sluit alle luchtroosters op het dash-
board;
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 4
-;
❒draai de knop Din stand
ß.
SNELLE ONTWASEMING/
ONTDOOIING VAN DE
VOORRUIT EN DE ZIJRUITEN
VOOR (functie MAX-DEF)
Ga als volgt te werk:
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 4
-;
❒draai de knop Din stand
-;
❒zet de schuif Bin stand
¶.
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.
BELANGRIJK De airconditioning kan goed
gebruikt worden om de ruiten sneller te
ontwasemen, omdat de lucht wordt
ontvochtigd. Stel de bedieningsorganen in
zoals hiervoor beschreven en schakel de
airconditioning in door knop Cin te
drukken.Beslaan van de ruiten voorkomen
Als het buiten extreem vochtig is en/of bij
regen en/of bij grote verschillen in interieur-
en buitentemperatuur, raden wij u de
volgende procedure aan om het beslaan van
de ruiten te voorkomen:
❒zet de schuif Bin stand
¶;
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 2;
❒draai de knop Din stand
-of ®als
de ruiten niet beslagen zijn. ONTWASEMING/
ONTDOOIING ACHTERRUIT
EN BUITENSPIEGELS
(indien aanwezig)
Druk op de knop (om deze functie in
te schakelen. Bij inschakeling gaat het
lampje op de knop branden.
U kunt de verwarming eerder uitschakelen
door nogmaals de knop (in te drukken.
BELANGRIJK Plak geen stickers of andere
plaatjes op de elektrische weerstandsdraden
aan de binnenzijde van de achterruit, om
beschadiging van de achterruitverwarming
te voorkomen.
fig. 48F F0
0T
T0
00
04
48
8m
m
47
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

48
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
AIRCONDITIONING (koeling)
Ga als volgt te werk:
❒draai de knop Ain het blauwe vlak;
❒draai de knop Cin stand 4
-;
❒zet de schuif Bin stand
v;
❒draai de knop Din stand
©.
❒druk op de knop C.
Regeling van de koeling
Ga als volgt te werk:
❒zet de schuif Bin stand
¶;
❒draai de knop Anaar rechts voor ver-
hoging van de temperatuur;
❒draai de knop Cnaar links voor verla-
ging van de aanjagersnelheid.
ONDERHOUD VAN HET
SYSTEEM
Schakel in de winter de airconditioning 1
keer per maand gedurende 10 minuten in.
Laat voor het zomerseizoen de werking
van de airconditioning door de Fiat-dealer
controleren. REGELING
AANJAGERSNELHEID
Ga voor een goede ventilatie van het
interieur als volgt te werk:
❒open de luchtroosters in het midden en
de uitstroomopeningen aan de zijkant
geheel;
❒draai de knop Ain het blauwe vlak;
❒zet de schuif Bin stand
¶;
❒draai de knop Cop de gewenste snel-
heid;
❒draai de knop Din stand
©.RECIRCULATIE INSCHAKELEN
Zet de schuif Bin stand
v.
Het verdient aanbeveling om de lucht
recirculatie in te schakelen in de file of in
tunnels. Hiermee wordt voorkomen dat
vervuilde lucht het interieur bereikt.
Het is niet raadzaam dit systeem langdurig
te laten werken, omdat anders, vooral als
u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de ruiten
beslaan.
BELANGRIJK Met de recirculatiefunctie
kunnen, afhankelijk van de werking van het
systeem (“verwarming” of “koeling”), de
gewenste omstandigheden sneller bereikt
worden. Het is echter niet raadzaam de-
ze functie in te schakelen op regenachtige
of koude dagen, omdat dan de ruiten aan
de binnenzijde aanzienlijk sneller kunnen
beslaan.

106
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
BRANDSTOF-
BESPARING
Hierna volgen enkele nuttige tips, waar-
door het brandstofverbruik zo laag mo-
gelijk blijft en de uitstoot van schadelijke
uitlaatgassen, zowel CO
2als andere
schadelijke stoffen (stikstofoxiden, onver-
brande koolwaterstoffen, fijn stof (PM)
enz.) zoveel mogelijk beperkt wordt.ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de
auto door de controles en registraties die
in het “Geprogrammeerd Onderhouds-
schema“ staan vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de ban-
den: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik
toe.
Overbodige bagage
Rijd niet met een overbeladen bagage-
ruimte. Het gewicht van de auto (vooral
in stadsverkeer) en de wieluitlijning heb-
ben grote invloed op het brandstofver-
bruik en de stabiliteit.
Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u
deze niet meer gebruikt. Ze verminderen
de aerodynamica van de auto, waardoor
het brandstofverbruik toeneemt. Gebruik
voor het vervoer van volumineuze voor-
werpen bij voorkeur een aanhanger.Stroomverbruikers
Gebruik de elektrische installaties alleen
als u ze nodig hebt. De achterruitver-
warming, de verstralers, de ruitenwissers
en de aanjager van het ventilatie-/
verwarmingssysteem vragen veel stroom,
waardoor het brandstofverbruik toe-
neemt (tot aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofverbruik
sterk toeneemt (tot gemiddeld 20%): ge-
bruik wanneer de buitentemperatuur het
toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aero-
dynamische accessoires kan de aero-
dynamica negatief beïnvloeden, waardoor
het brandstofverbruik zal toenemen.

191
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
VULLINGSTABEL
1.3 Multijet1.4
Brandstoftank:
incl. een reserve van:
Motorkoelsysteem– met airconditioning:
Motorcarter:
Carter en oliefilter:
Versnellingsbak en differentieel:
Hydraulische stuurbekrachtiging
Hydraulisch remcircuit met
ABS:
Vloeistofreservoir ruitensproeiers
en achterruitsproeier
(▲) Bij extreem koude klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLU UPen 40% gedeminera-
liseerd water.liter
45
6
÷7
7,35
2,7
3,0
1,9 (
■)
0,38
–
3,0kg
–
–
–
2,4
2,6
1,70 (■)
0,35
0,5
–liter
45
6
÷7
7,6
3,0 (
●)
3,2 (●)
1,98
0,38
–
3,0kg
–
–
–
2,6 (●)
2,8 (●)
1,8
0,35
0,5
–Voorgeschreven brandstof
Originele producten
Loodvrije benzine octaangetal
ten minste 95 R.O.N
(specificatie EN228)
(
●) Diesel voor motorvoertuigen
(specificatie EN590)
Mengsel van gedemineraliseerd
water en 50% PARAFLU UP
(▲)
SELENIA MULTIPOWER
(●) SELENIA WR P.E.
TUTELA CAR TECHNYX
(
■) TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA TOP 4
Mengsel van water en
TUTELA
PROFESSIONAL SC 35

194
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

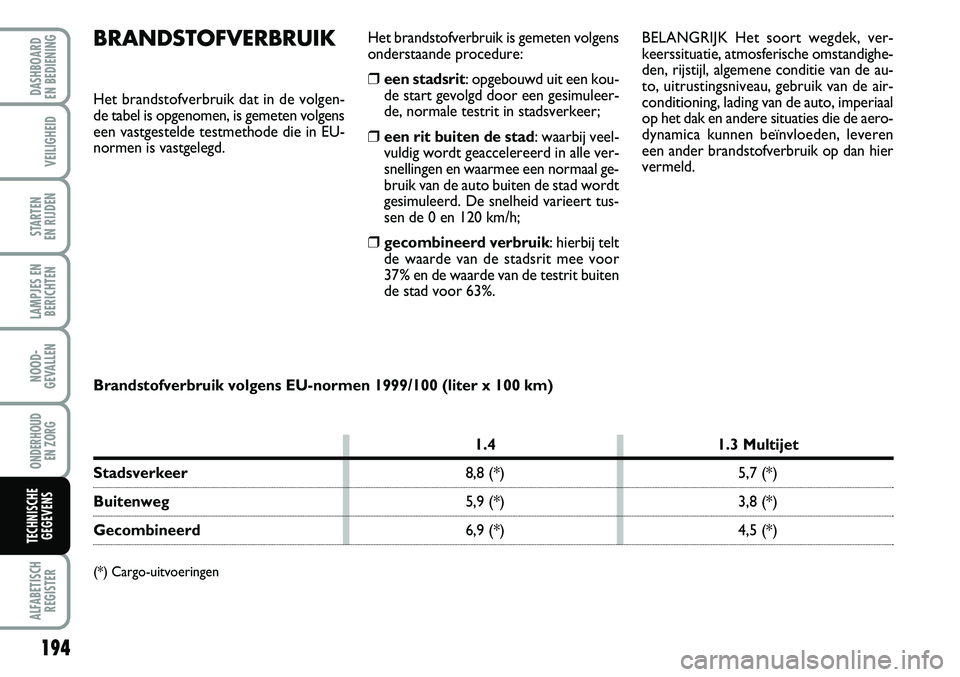

BRANDSTOFVERBRUIK
Het brandstofverbruik dat in de volgen-
de tabel is opgenomen, is gemeten volgens
een vastgestelde testmethode die in EU-
normen is vastgelegd. BELANGRIJK Het soort wegdek, ver-
keerssituatie, atmosferische omstandighe-
den, rijstijl, algemene conditie van de au-
to, uitrustingsniveau, gebruik van de air-
conditioning, lading van de auto, imperiaal
op het dak en andere situaties die de aero-
dynamica kunnen beïnvloeden, leveren
een ander brandstofverbruik op dan hier
vermeld. Het brandstofverbruik is gemeten volgens
onderstaande procedure:
❒een stadsrit: opgebouwd uit een kou-
de start gevolgd door een gesimuleer-
de, normale testrit in stadsverkeer;
❒een rit buiten de stad: waarbij veel-
vuldig wordt geaccelereerd in alle ver-
snellingen en waarmee een normaal ge-
bruik van de auto buiten de stad wordt
gesimuleerd. De snelheid varieert tus-
sen de 0 en 120 km/h;
❒gecombineerd verbruik: hierbij telt
de waarde van de stadsrit mee voor
37% en de waarde van de testrit buiten
de stad voor 63%.
Brandstofverbruik volgens EU-normen 1999/100 (liter x 100 km)
1.4 1.3 Multijet
Stadsverkeer8,8 (*) 5,7 (*)
Buitenweg5,9 (*) 3,8 (*)
Gecombineerd6,9 (*) 4,5 (*)
(*) Cargo-uitvoeringen

198
LAMPJES EN
BERICHTEN
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Autoradio
(inbouwvoorbereiding).................... 79
Bagageruimte
- hoedenplank verwijderen................ 68
- lading vastzetten................................ 70
- openen in noodgevallen................... 67
- vergroten............................................ 69
Banden
- bandenspanning................................. 186
- standaard............................................. 186
- verklaring van bandencodering...... 184
- verwisselen......................................... 127
- winterbanden..............................109-186
Bedieningsorganen............................... 56
Bescherming van het milieu............... 82
Beschermrooster bestuurder........... 37
Bougies (type)....................................... 181
Brandstof
- besparing............................................. 106
- brandstofnoodschakeling ................. 57
- verbruik............................................... 194
Brandstofbesparing.............................. 106
Brandstofsysteem................................ 182Buitenverlichting
- bediening............................................. 49
- gloeilampen vervangen..................... 137
Carrosserie
- carrosseriecodes............................... 180
- onderhoud .......................................... 173
CO2-emissie......................................... 195
Dashboard........................................... 5
Dashboard en bediening..................... 4
Dashboardkastje.................................. 58
Dead-lock (systeem)........................... 11
Derde remlicht
- gloeilampen vervangen..................... 141
Diefstalalarm......................................... 12
Dimlicht
- bediening............................................. 49
- gloeilamp vervangen......................... 138
Display, digitaal..................................... 17
Display, multifunctioneel.................... 22
Dop van brandstoftank....................... 82
Aansteker............................................. 59
ABS ......................................................... 74
Accu
- opladen................................................ 153
- vervangen............................................ 167
Achterruitsproeier
- bediening............................................. 52
- vloeistofniveau................................... 164
Achterruitwisser
- bediening............................................. 52
- sproeier............................................... 172
- wisserblad........................................... 172
Achteruitrijlicht
- gloeilamp vervangen......................... 140
Afmetingen............................................ 187
Airbag
- frontairbags........................................ 96
- zij-airbags............................................ 98
Airconditioning, handbediend........... 46
Allesdrager
- bevestigingspunten............................ 72
Armsteun voorstoel............................ 58
Asbak...................................................... 59
Auto langere tijd stallen..................... 110
A
A A A
L L L L
F F F F
A A A A
B B B B
E E E E
T T T T
I I I I
S S S S
C C C C
H H H H

R R R R
E E E E
G G G G
I I I I
S S S S
T T T T
E E E E
R R R R
