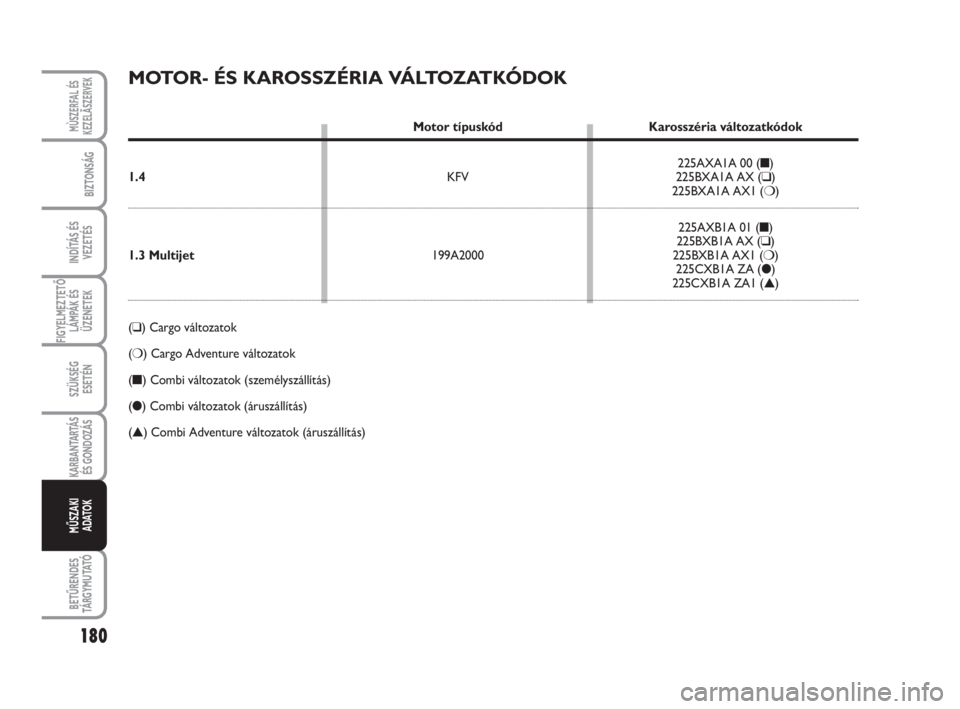

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOK
Motor típuskód Karosszéria változatkódok
225AXA1A 00 (■)
1.4 KFV 225BXA1A AX (
❑)225BXA1A AX1 (❍)
225AXB1A 01 (■)
225BXB1A AX (
❑)
1.3 Multijet199A2000 225BXB1A AX1 (❍)
225CXB1A ZA (●)
225CXB1A ZA1 (▲)
(❑) Cargo változatok
(❍) Cargo Adventure változatok
(
■) Combi változatok (személyszállítás)
(●) Combi változatok (áruszállítás)
(▲) Combi Adventure változatok (áruszállítás)

181
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

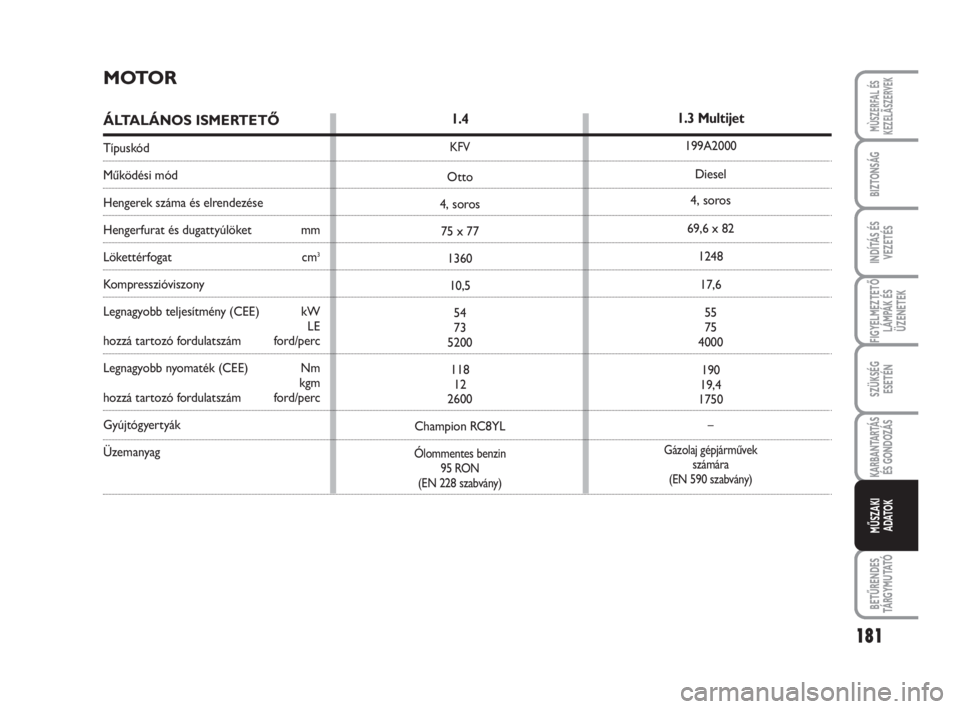

MOTOR
ÁLTALÁNOS ISMERTETŐ
Típuskód
Működési mód
Hengerek száma és elrendezése
Hengerfurat és dugattyúlöket mm
Lökettérfogat cm3
Kompresszióviszony
Legnagyobb teljesítmény (CEE) kW
LE
hozzá tartozó fordulatszám ford/perc
Legnagyobb nyomaték (CEE) Nm
kgm
hozzá tartozó fordulatszám ford/perc
Gyújtógyertyák
Üzemanyag
1.4
KFV
Otto
4, soros
75 x 77
1360
10,5
54
73
5200
118
12
2600
Champion RC8YL
Ólommentes benzin
95 RON
(EN 228 szabvány)
1.3 Multijet
199A2000
Diesel
4, soros
69,6 x 82
1248
17,6
55
75
4000
190
19,4
1750
–
Gázolaj gépjárművek
számára
(EN 590 szabvány)

182
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

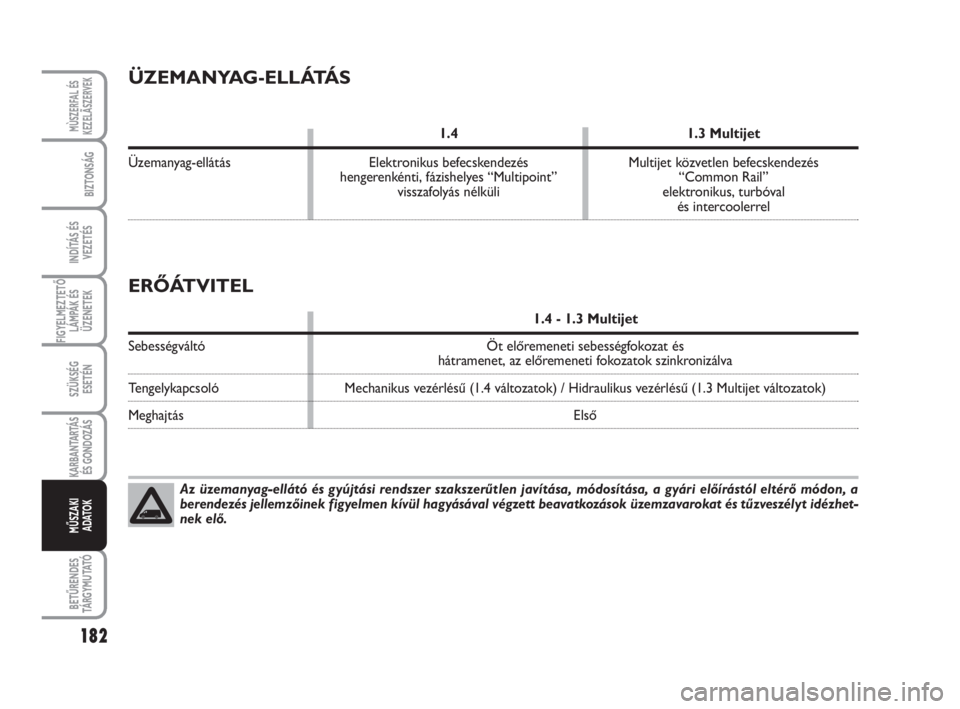

ÜZEMANYAG-ELLÁTÁS
1.4 1.3 Multijet
Üzemanyag-ellátás Elektronikus befecskendezés Multijet közvetlen befecskendezés
hengerenkénti, fázishelyes “Multipoint” “Common Rail”
visszafolyás nélküli elektronikus, turbóval
és intercoolerrel
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a
berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhet-
nek elő.
ERŐÁTVITEL
1.4 - 1.3 Multijet
Sebességváltó
Tengelykapcsoló
MeghajtásÖt előremeneti sebességfokozat és
hátramenet, az előremeneti fokozatok szinkronizálva
Mechanikus vezérlésű (1.4 változatok) / Hidraulikus vezérlésű (1.3 Multijet változatok)
Első

183
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
KERÉKFELFÜGGESZTÉS
1.4 - 1.3 Multijet
Elülső
HátsóMc Pherson típusú, független kerékfelfüggesztés
Torziós tengellyel összekötött kerekek

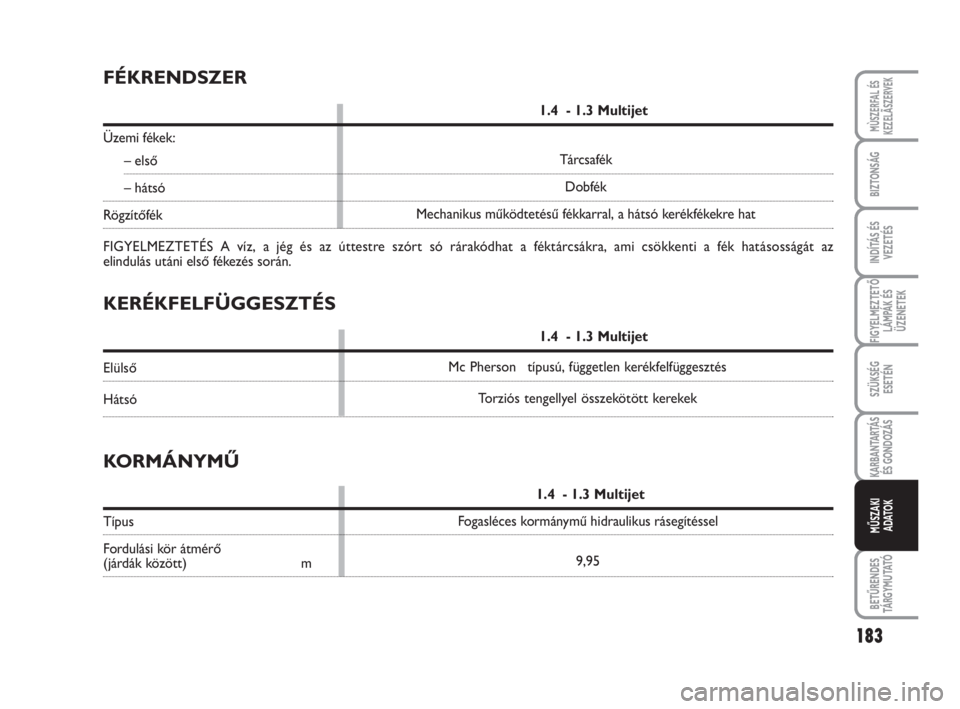

FÉKRENDSZER
1.4 - 1.3 Multijet
Üzemi fékek:
– első
– hátsó
Rögzítőfék
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az
elindulás utáni első fékezés során.
KORMÁNYMŰ
1.4 - 1.3 Multijet
Típus
Fordulási kör átmérő
(járdák között) mFogasléces kormánymű hidraulikus rásegítéssel
9,95 Tárcsafék
Dobfék
Mechanikus működtetésű fékkarral, a hátsó kerékfékekre hat

184
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
A GUMIABRONCSOK
JELÖLÉSI RENDSZERE 5. ábra
Példa: 175/70 R 14 91T
175= Névleges szélesség (S, távolság az
oldalfalak között, mm-ben).
70= A magasság/szélesség aránya (H/S)
százalékban.
R= Radiál szerkezetű gumiabroncs.
14= Keréktárcsa átmérő hüvelykben
(Ø).
91= A teherbírásra jellemző szám (ter-
helési index).
T= A megengedett maximális sebes-
séget jelző betű.

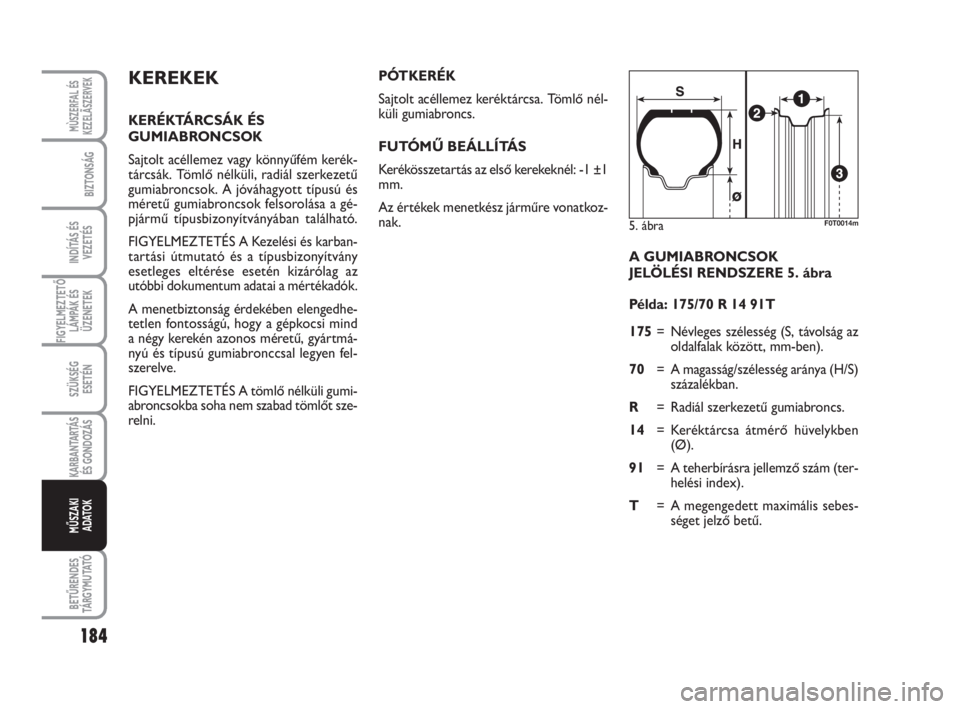

KEREKEK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém kerék-
tárcsák. Tömlő nélküli, radiál szerkezetű
gumiabroncsok. A jóváhagyott típusú és
méretű gumiabroncsok felsorolása a gé-
pjármű típusbizonyítványában található.
FIGYELMEZTETÉS A Kezelési és karban-
tartási útmutató és a típusbizonyítvány
esetleges eltérése esetén kizárólag az
utóbbi dokumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhe-
tetlen fontosságú, hogy a gépkocsi mind
a négy kerekén azonos méretű, gyártmá-
nyú és típusú gumiabronccsal legyen fel-
szerelve.
FIGYELMEZTETÉS A tömlő nélküli gumi-
abroncsokba soha nem szabad tömlőt sze-
relni.PÓTKERÉK
Sajtolt acéllemez keréktárcsa. Tömlő nél-
küli gumiabroncs.
FUTÓMŰ BEÁLLÍTÁS
Kerékösszetartás az első kerekeknél: -1 ±1
mm.
Az értékek menetkész járműre vonatkoz-
nak.
5. ábraF0T0014m

185
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

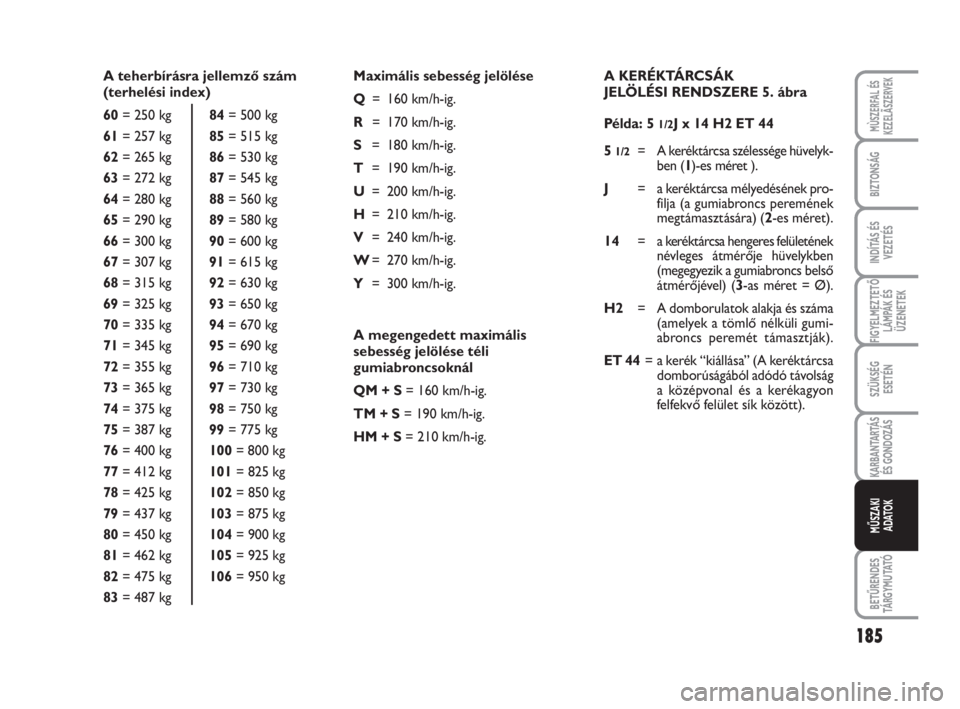

A teherbírásra jellemző szám
(terhelési index)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kgMaximális sebesség jelölése
Q= 160 km/h-ig.
R= 170 km/h-ig.
S= 180 km/h-ig.
T= 190 km/h-ig.
U= 200 km/h-ig.
H= 210 km/h-ig.
V= 240 km/h-ig.
W= 270 km/h-ig.
Y= 300 km/h-ig.
A megengedett maximális
sebesség jelölése téli
gumiabroncsoknál
QM + S= 160 km/h-ig.
TM + S= 190 km/h-ig.
HM + S= 210 km/h-ig.A KERÉKTÁRCSÁK
JELÖLÉSI RENDSZERE 5. ábra
Példa: 5
1/2J x 14 H2 ET 44
5
1/2= A keréktárcsa szélessége hüvelyk-
ben (1)-es méret ).
J= a keréktárcsa mélyedésének pro-
filja (a gumiabroncs peremének
megtámasztására) (2-es méret).
14= a keréktárcsa hengeres felületének
névleges átmérője hüvelykben
(megegyezik a gumiabroncs belső
átmérőjével) (3-as méret = Ø).
H2= A domborulatok alakja és száma
(amelyek a tömlő nélküli gumi-
abroncs peremét támasztják).
ET 44= a kerék “kiállása” (A keréktárcsa
domborúságából adódó távolság
a középvonal és a kerékagyon
felfekvő felület sík között).

1.4
186
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

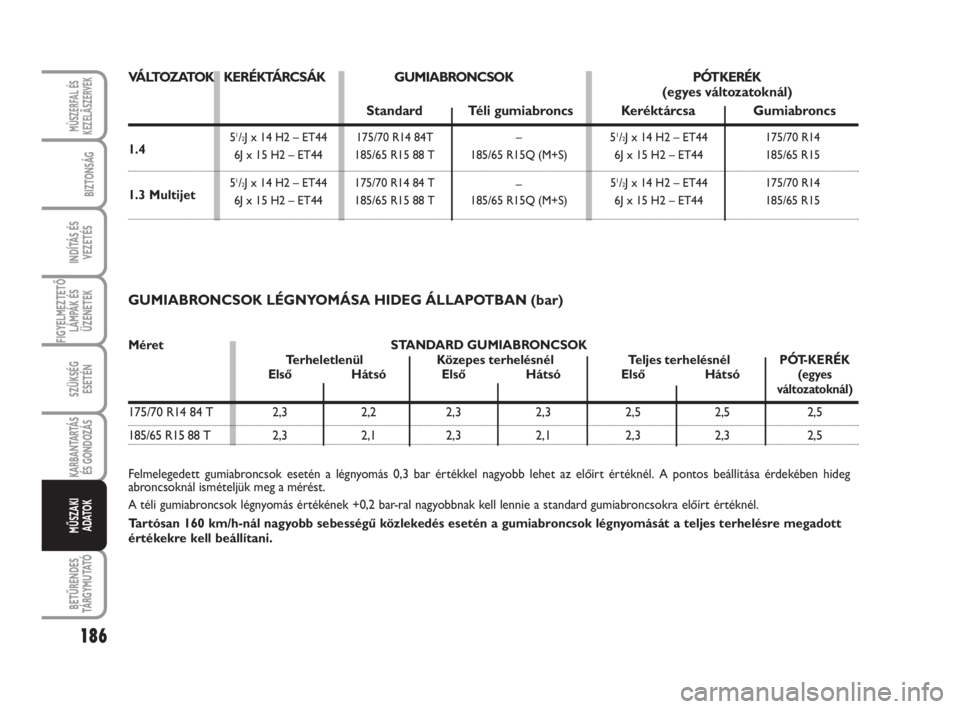

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Felmelegedett gumiabroncsok esetén a légnyomás 0,3 bar értékkel nagyobb lehet az előírt értéknél. A pontos beállítása érdekében hideg
abroncsoknál ismételjük meg a mérést.
A téli gumiabroncsok légnyomás értékének +0,2 bar-ral nagyobbnak kell lennie a standard gumiabroncsokra előírt értéknél.
Tartósan 160 km/h-nál nagyobb sebességű közlekedés esetén a gumiabroncsok légnyomását a teljes terhelésre megadott
értékekre kell beállítani. Méret STANDARD GUMIABRONCSOK
Terheletlenül Közepes terhelésnél Teljes terhelésnél PÓT-KERÉK
Első Hátsó Első Hátsó Első Hátsó
(egyes változatoknál)
175/70 R14 84 T 2,3 2,2 2,3 2,3 2,5 2,5 2,5
185/65 R15 88 T 2,3 2,1 2,3 2,1 2,3 2,3 2,5
1.3 Multijet
VÁLTOZATOK KERÉKTÁRCSÁK GUMIABRONCSOK PÓTKERÉK
(egyes változatoknál)
Standard Téli gumiabroncs Keréktárcsa Gumiabroncs
51/2J x 14 H2 – ET44 175/70 R14 84T – 51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44 175/70 R14 84 T
–51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15

187
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
F0T0160m6. ábra

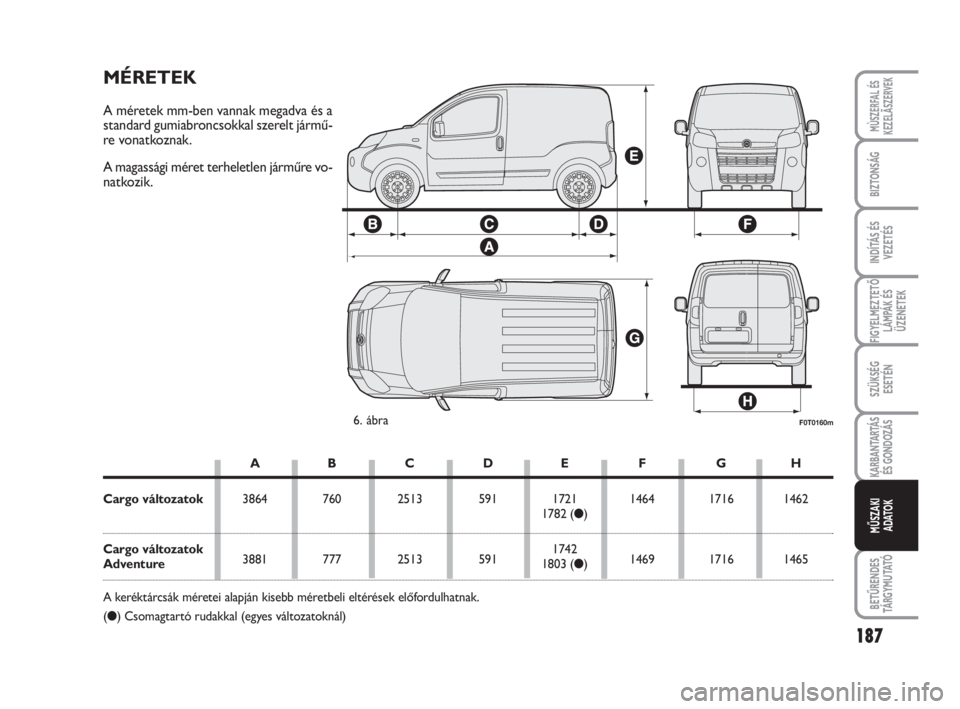

MÉRETEK
A méretek mm-ben vannak megadva és a
standard gumiabroncsokkal szerelt jármű-
re vonatkoznak.
A magassági méret terheletlen járműre vo-
natkozik.
AB C DE F GH
Cargo változatok3864 760 2513 591 1721 1464 1716 1462
1782 (●)
Cargo változatok
3881 777 2513 5911742
1469 1716 1465
Adventure1803 (●)
A keréktárcsák méretei alapján kisebb méretbeli eltérések előfordulhatnak.
(●) Csomagtartó rudakkal (egyes változatoknál)

188
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

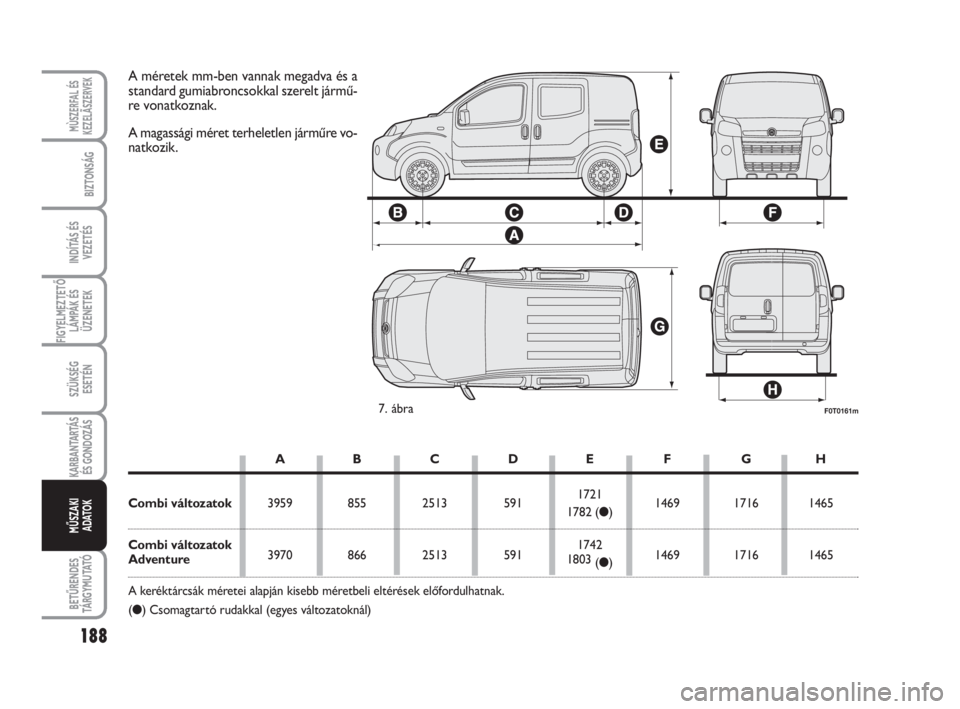

F0T0161m7. ábra
A méretek mm-ben vannak megadva és a
standard gumiabroncsokkal szerelt jármű-
re vonatkoznak.
A magassági méret terheletlen járműre vo-
natkozik.
AB C DE F GH
Combi változatok3959 855 2513 5911721
1469 1716 1465
1782 (●)
Combi változatok
3970 866 2513 5911742
1469 1716 1465
Adventure1803
(●)
A keréktárcsák méretei alapján kisebb méretbeli eltérések előfordulhatnak.
(●) Csomagtartó rudakkal (egyes változatoknál)

189
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
1.4 1.3 Multijet
157 (*) / 155 (**) 157 (*) / 155 (**)
(*) Cargo változatok
(**) Combi változatok

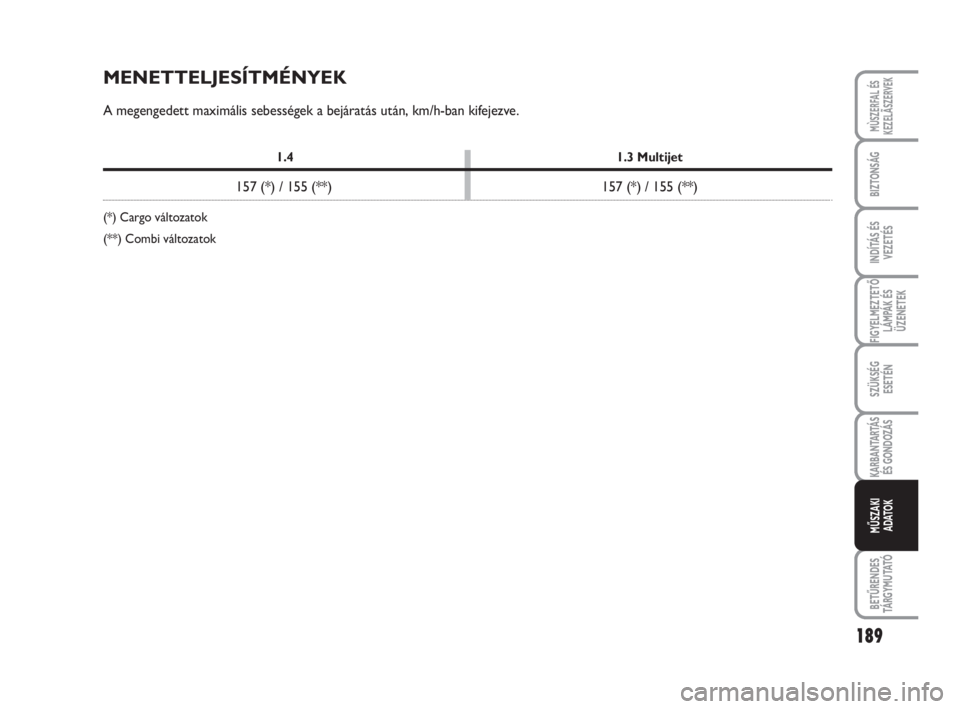

MENETTELJESÍTMÉNYEK
A megengedett maximális sebességek a bejáratás után, km/h-ban kifejezve.
