FIAT FIORINO 2010 Instructieboek (in Dutch)

140
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ACHTERLICHTUNITS
In de achterlichtunits zijn de gloeilampen
voor de achterlichten, de richtingaanwij-
zers, de achteruitrijlic ten/mistachterlichten
en de remlichten opgenomen.
Ga om de achterlichtunits te bereiken als
volgt te werk:
❒open de achterdeuren;
❒draai de schroeven A-fig. 29los zo-
dat de achterlichtunit B-fig. 30bereik-
baar is;
❒trek de stekker C-fig. 30los.
De lampen zijn op de volgende wijze in de
lichtunit fig. 31en fig. 32geplaatst:
ARemlichten;
BRichtingaanwijzers;
CAchteruitrijlichten;
DAchterlichten/mistachterlichten.
Om de lampen te bereiken moeten de 5
lippen E-fig. 31naar buiten worden ge-
trokken.
fig. 29F0T0099m
fig. 30F0T0100mfig. 32F0T0102m
fig. 31F0T0101m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 140

141
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
DERDE REMLICHT fig. 33
Laat het derde remlicht door het Fiat Ser-
vicenetwerk vervangen.
fig. 33F0T0103mfig. 34F0T0104mfig. 35F0T0105m
KENTEKENPLAATVERLICHTING
Gloeilampen A-fig. 34vervangen:
❒druk de borglippen in op de punten die
door de pijlen worden aangegeven en
verwijder de lamphouders;
❒draai de lamphouder B-fig. 35linksom
en verwijder de lamp C.
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 141

142
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

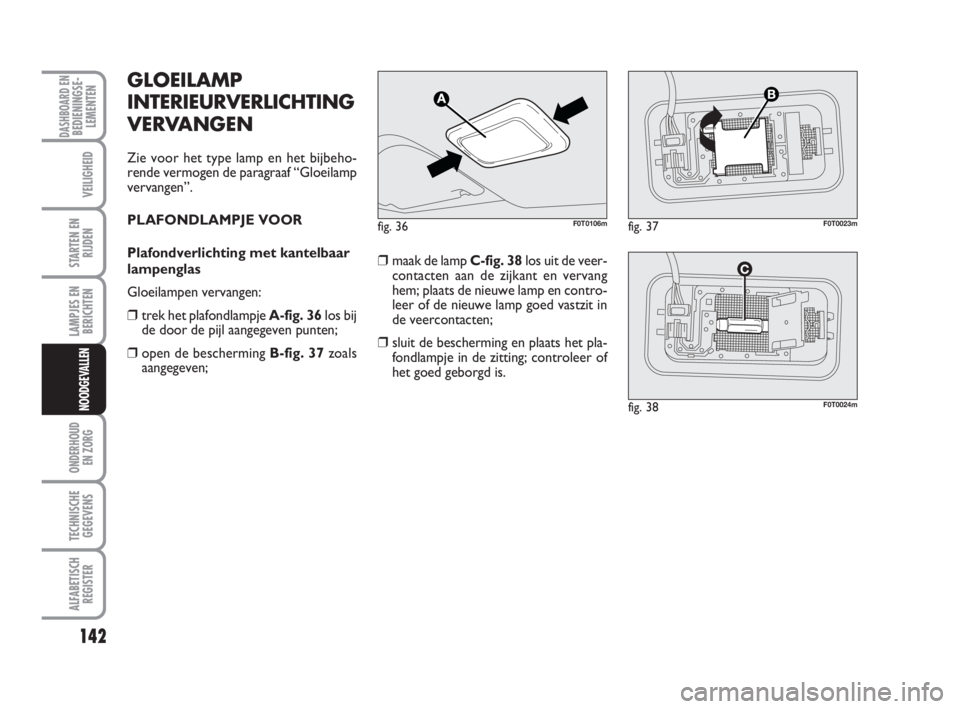

GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloeilamp
vervangen”.
PLAFONDLAMPJE VOOR
Plafondverlichting met kantelbaar
lampenglas
Gloeilampen vervangen:
❒trek het plafondlampje A-fig. 36los bij
de door de pijl aangegeven punten;
❒open de bescherming B-fig. 37zoals
aangegeven;❒maak de lamp C-fig. 38los uit de veer-
contacten aan de zijkant en vervang
hem; plaats de nieuwe lamp en contro-
leer of de nieuwe lamp goed vastzit in
de veercontacten;
❒sluit de bescherming en plaats het pla-
fondlampje in de zitting; controleer of
het goed geborgd is.
fig. 36F0T0106mfig. 37F0T0023m
fig. 38F0T0024m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 142

143
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

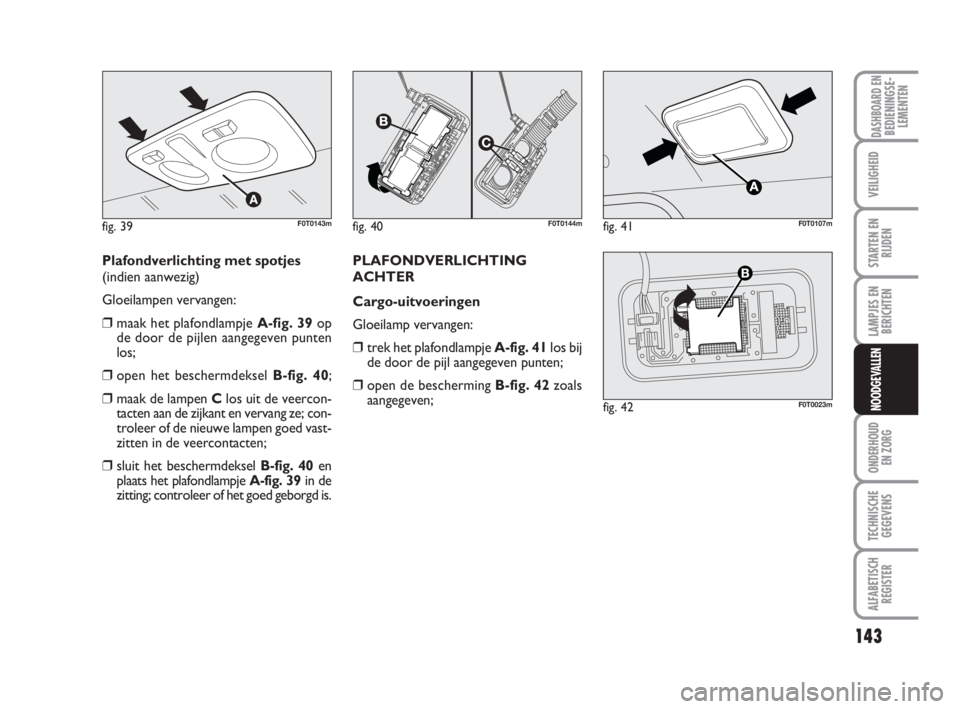

Plafondverlichting met spotjes
(indien aanwezig)
Gloeilampen vervangen:
❒maak het plafondlampje A-fig. 39op
de door de pijlen aangegeven punten
los;
❒open het beschermdeksel B-fig. 40;
❒maak de lampen Clos uit de veercon-
tacten aan de zijkant en vervang ze; con-
troleer of de nieuwe lampen goed vast-
zitten in de veercontacten;
❒sluit het beschermdeksel B-fig. 40en
plaats het plafondlampje A-fig. 39in de
zitting; controleer of het goed geborgd is.PLAFONDVERLICHTING
ACHTER
Cargo-uitvoeringen
Gloeilamp vervangen:
❒trek het plafondlampje A-fig. 41los bij
de door de pijl aangegeven punten;
❒open de bescherming B-fig. 42zoals
aangegeven;
fig. 39F0T0143mfig. 40F0T0144mfig. 41F0T0107m
fig. 42F0T0023m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 143

144
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

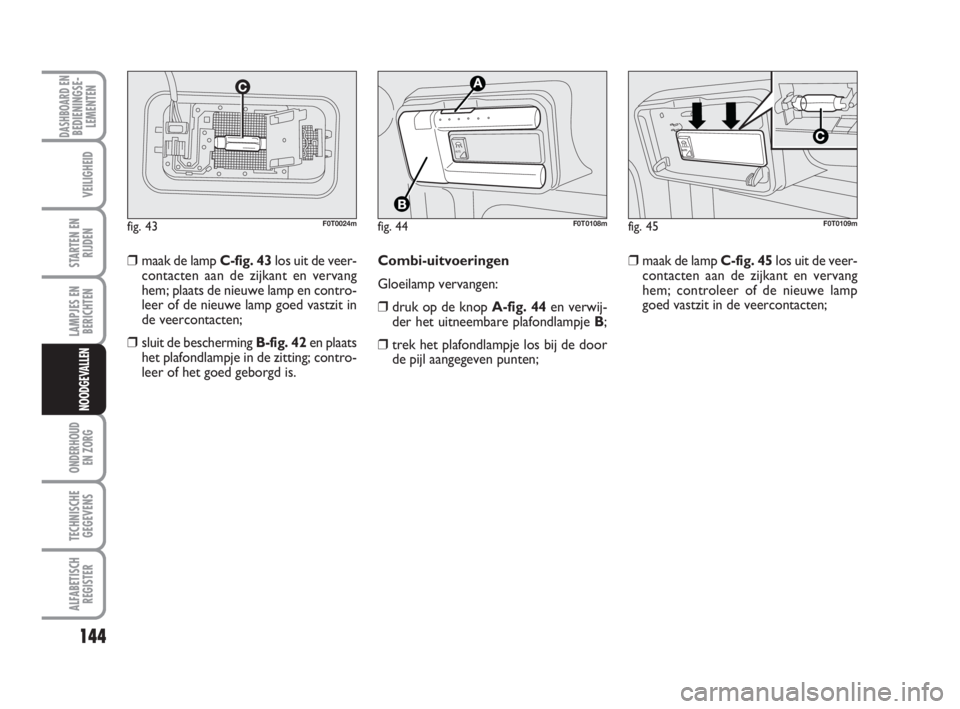

Combi-uitvoeringen
Gloeilamp vervangen:
❒druk op de knop A-fig. 44en verwij-
der het uitneembare plafondlampje B;
❒trek het plafondlampje los bij de door
de pijl aangegeven punten; ❒maak de lamp C-fig. 43los uit de veer-
contacten aan de zijkant en vervang
hem; plaats de nieuwe lamp en contro-
leer of de nieuwe lamp goed vastzit in
de veercontacten;
❒sluit de bescherming B-fig. 42en plaats
het plafondlampje in de zitting; contro-
leer of het goed geborgd is.
fig. 44
A
U
T
O
F0T0108mfig. 45
A
U
T
O
F0T0109mfig. 43F0T0024m
❒maak de lamp C-fig. 45los uit de veer-
contacten aan de zijkant en vervang
hem; controleer of de nieuwe lamp
goed vastzit in de veercontacten;
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 144

145
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ZEKERINGEN
VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door ze-
keringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet is
doorgebrand: de verbindingsstrip A-fig. 46
mag niet onderbroken zijn.
Is dit wel het geval, dan moet u de zeke-
ring vervangen door een exemplaar met
dezelfde stroomsterkte (zelfde kleur).
Bzekering in goede staat.
Czekering met doorgebrande strip.
Gebruik het tangetje Dvoor het vervan-
gen van de zekeringen. Dit tangetje be-
vindt zich in de gereedschaptas of in de Fix
& Go houder (indien aanwezig).
Als de zekering opnieuw
doorbrandt, wendt u dan tot
het Fiat Servicenetwerk.
ATTENTIE!
Vervang een zekering nooit
door een zekering met een
hogere stroomsterkte (ampère);
BRANDGEVAAR.
ATTENTIE!
Als een hoofdzekering (ME-
GA-FUSE, MIDI-FUSE) door-
brandt, wendt u dan tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
Als een zekering van de vei-
ligheidssystemen (airbagsys-
teem, remsysteem), de aandrijving
van de auto (motormanagementsys-
teem, regelsysteem van de versnel-
lingsbak) of de stuurinrichting door-
brandt, wendt u dan tot het Fiat Ser-
vicenetwerk.
ATTENTIE!Vervang een defecte zekering
nooit door ander materiaal.
fig. 46F0T0015m
De componenten die door de zekeringen
worden beveiligd, staan in de tabellen op
de volgende pagina’s aangegeven.
Controleer, voordat u een
zekering vervangt, of de con-
tactsleutel uit het contactslot is ge-
nomen en alle stroomgebruikers uit
staan en/of zijn uitgeschakeld.
ATTENTIE!
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 145

146
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ZEKERINGEN IN
ZEKERINGENKAST
IN MOTORRUIMTE
De zekeringenkast bevindt zich rechts van
de motor.Deksel van zekeringenkast
verwijderen
Ga als volgt te werk:
❒trek de beschermkap A-fig. 47op de
pluspool van de accu omhoog en ver-
wijder de kap;
❒haak de lip A-fig. 48los en verwijder
het beschermdeksel Bvan de zekerin-
genkast;
❒verplaats het deksel in de richting van
de koplamp door het linksom te draai-
en (zoals aangegeven door de pijl) en
verwijder het deksel fig. 49.
❒de zekeringen zijn nu bereikbaar fig. 50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
Als de motorruimte moet
worden uitgespoten, zorg dan
dat de waterstraal niet direct
op de zekeringenkast in de
motorruimte wordt gericht.
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 146

147
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

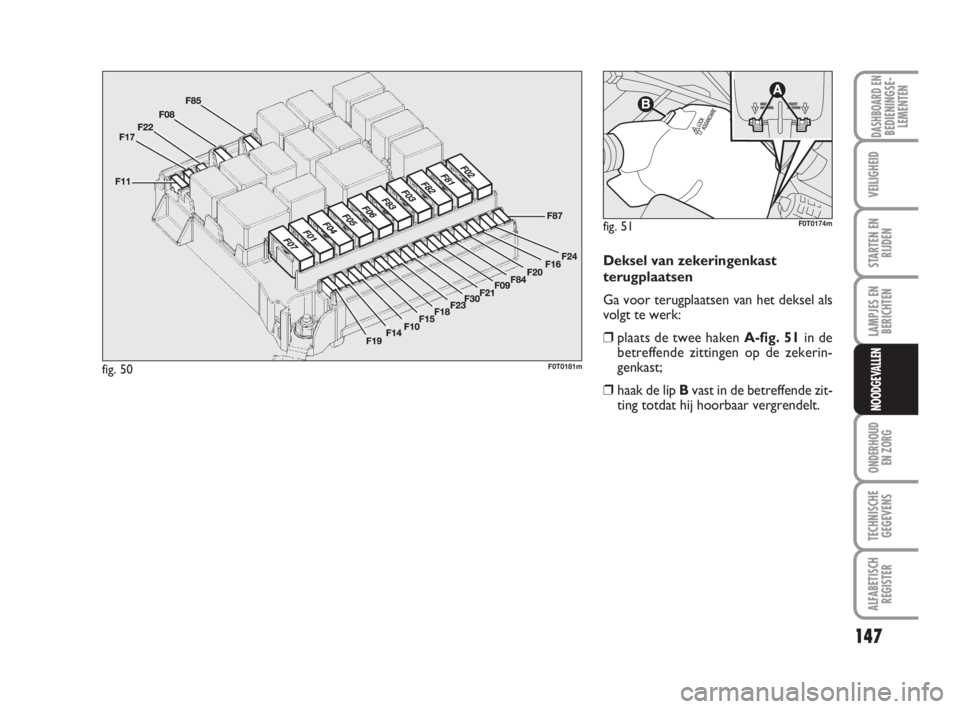

Deksel van zekeringenkast
terugplaatsen
Ga voor terugplaatsen van het deksel als
volgt te werk:
❒plaats de twee haken A-fig. 51in de
betreffende zittingen op de zekerin-
genkast;
❒haak de lip Bvast in de betreffende zit-
ting totdat hij hoorbaar vergrendelt.
fig. 50F0T0181m
fig. 51F0T0174m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 147

148
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

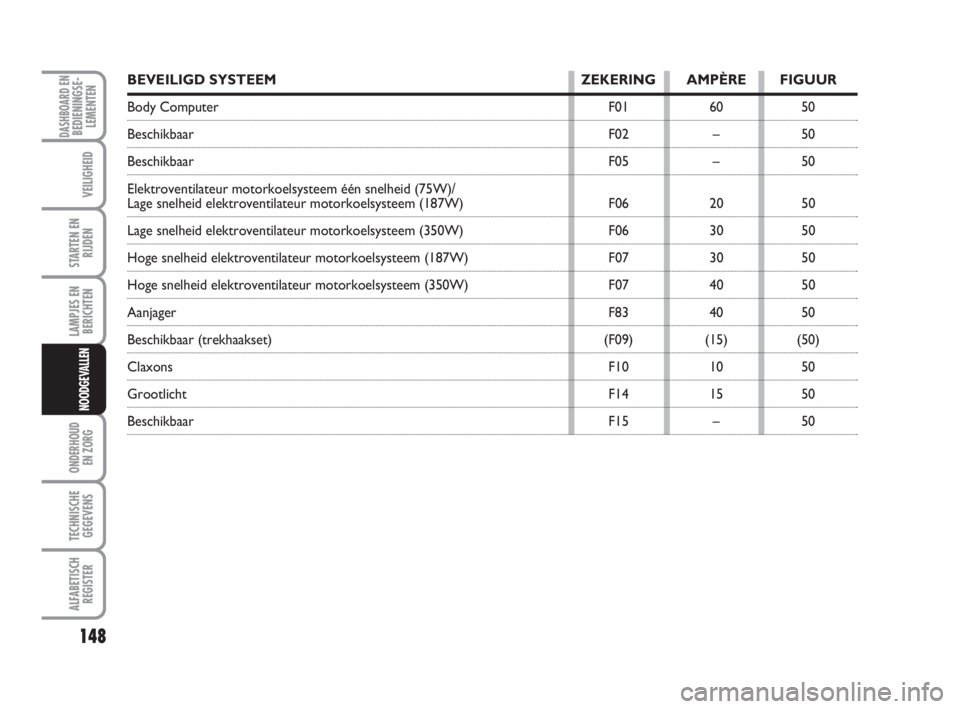

BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Body Computer F01 60 50
Beschikbaar F02 – 50
Beschikbaar F05 – 50
Elektroventilateur motorkoelsysteem één snelheid (75W)/
Lage snelheid elektroventilateur motorkoelsysteem (187W) F06 20 50
Lage snelheid elektroventilateur motorkoelsysteem (350W) F06 30 50
Hoge snelheid elektroventilateur motorkoelsysteem (187W) F07 30 50
Hoge snelheid elektroventilateur motorkoelsysteem (350W) F07 40 50
Aanjager F83 40 50
Beschikbaar (trekhaakset) (F09) (15) (50)
Claxons F10 10 50
Grootlicht F14 15 50
Beschikbaar F15 – 50
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 148

149
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Aircocompressor F19 7,5 50
Achterruitverwarming/Verwarming buitenspiegels F20 30 50
Brandstofpomp F21 15 50
Mistlampen F30 15 50
Beschikbaar F08 – 50
Aansteker/Stekkerdoos interieur/Stoelverwarming F85 30 50
+15 Achteruitrijlichten/Luchtkwantummeter/Waterdetectiesensor in
, brandstoffilter/Spoelen van relais T02, T05, T14, T17 en T19 F87 7,5 50
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 149
