FIAT FIORINO 2017 Instructieboek (in Dutch)

PARKEERVERLICHTING
Draai met de sleutel in stand STOP of met
uitgenomen sleutel, de draaiknop van de linker
hendel eerst in stand
en vervolgens in standof
.
Op het instrumentenpaneel gaat het lampje
branden. Met de richtingaanwijzerhendel kunt u
kiezen aan welke zijde de verlichting moet worden
ingeschakeld.
DIMLICHT
Draai de draaiknop in stand
.Ophet
instrumentenpaneel gaat het lampje
branden.
GROOTLICHT
Trek de hendel, met de draaiknop in stand
,inde
richting van het stuur (2e niet vergrendelde stand).
Op het instrumentenpaneel gaat het lampje
branden.
Als vervolgens de hendel naar het stuurwiel wordt
getrokken, dan dooft het grootlicht en wordt het
dimlicht weer ingeschakeld.
GROOTLICHTSIGNAAL
Trek, onafhankelijk van de stand van de draaiknop, de
hendel naar het stuur (1e niet vergrendelde stand).
Op het instrumentenpaneel gaat het lampje
branden.RICHTINGAANWIJZERS
Zet de hendel in de vergrendelde stand fig. 51:
omhoog (stand 1): inschakeling rechter
richtingaanwijzers;
omlaag (stand 2): inschakeling rechter
richtingaanwijzers;
Op het instrumentenpaneel gaat het lampje
of
knipperen.
De richtingaanwijzers schakelen automatisch uit als
de auto weer rechtuit rijdt.
Als u kort richting aan wilt geven, voor het uitvoeren
van een handeling waarvoor het stuurwiel slechts
weinig hoeft te worden verdraaid, dan drukt u de
hendel iets omhoog of omlaag zonder dat de hendel
vergrendelt. Zodra u de hendel loslaat, gaat deze
automatisch terug.
fig. 51F0T0431
57
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

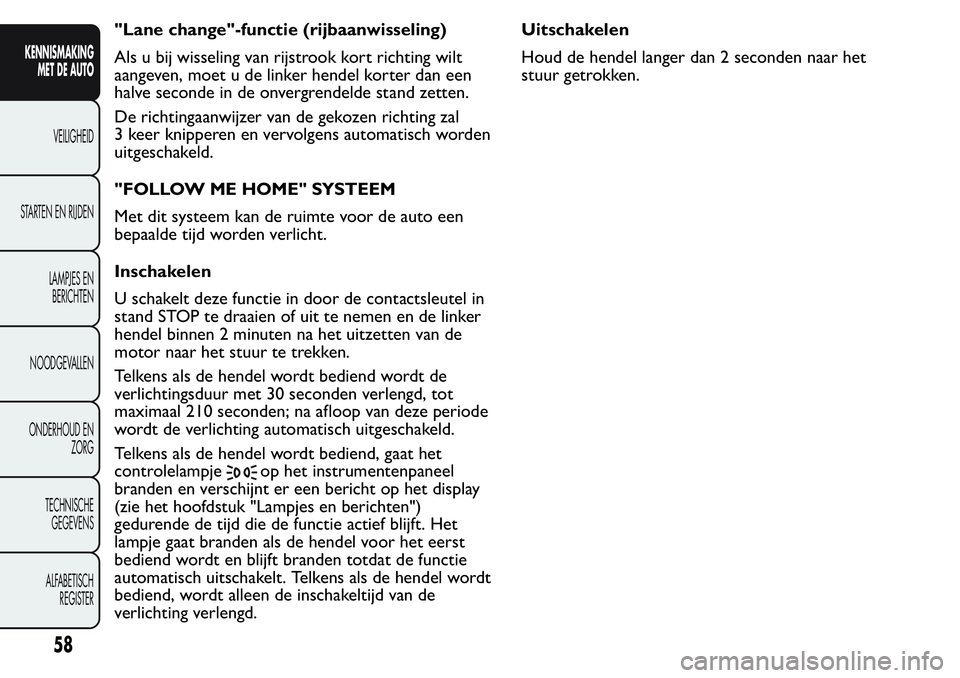

"Lane change"-functie (rijbaanwisseling)
Als u bij wisseling van rijstrook kort richting wilt
aangeven, moet u de linker hendel korter dan een
halve seconde in de onvergrendelde stand zetten.
De richtingaanwijzer van de gekozen richting zal
3 keer knipperen en vervolgens automatisch worden
uitgeschakeld.
"FOLLOW ME HOME" SYSTEEM
Met dit systeem kan de ruimte voor de auto een
bepaalde tijd worden verlicht.
Inschakelen
U schakelt deze functie in door de contactsleutel in
stand STOP te draaien of uit te nemen en de linker
hendel binnen 2 minuten na het uitzetten van de
motor naar het stuur te trekken.
Telkens als de hendel wordt bediend wordt de
verlichtingsduur met 30 seconden verlengd, tot
maximaal 210 seconden; na afloop van deze periode
wordt de verlichting automatisch uitgeschakeld.
Telkens als de hendel wordt bediend, gaat het
controlelampje
op het instrumentenpaneel
branden en verschijnt er een bericht op het display
(zie het hoofdstuk "Lampjes en berichten")
gedurende de tijd die de functie actief blijft. Het
lampje gaat branden als de hendel voor het eerst
bediend wordt en blijft branden totdat de functie
automatisch uitschakelt. Telkens als de hendel wordt
bediend, wordt alleen de inschakeltijd van de
verlichting verlengd.Uitschakelen
Houd de hendel langer dan 2 seconden naar het
stuur getrokken.
58
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

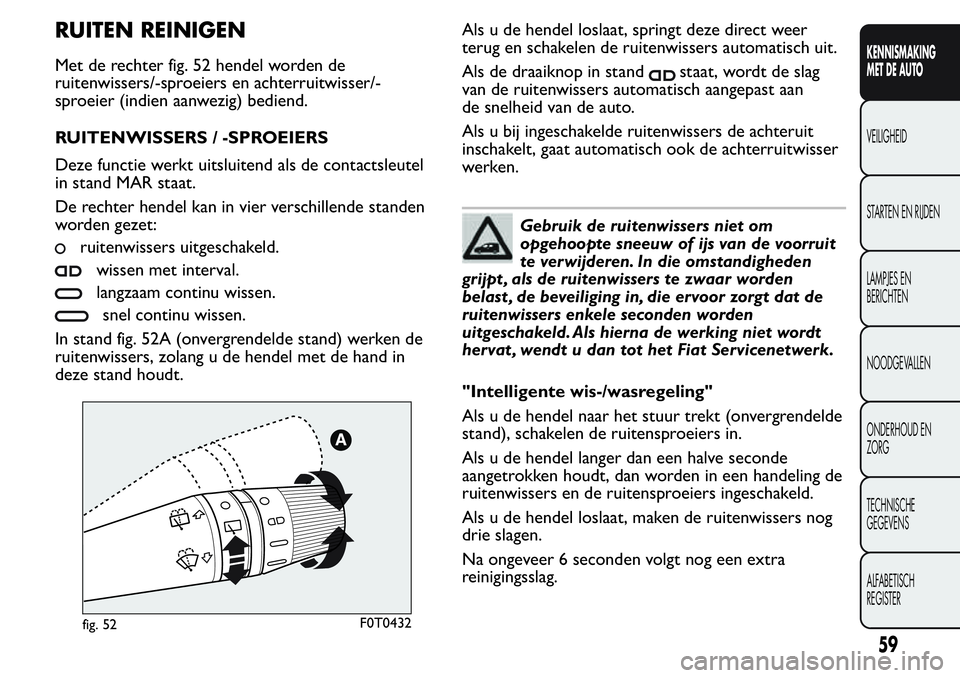

RUITEN REINIGEN
Met de rechter fig. 52 hendel worden de
ruitenwissers/-sproeiers en achterruitwisser/-
sproeier (indien aanwezig) bediend.
RUITENWISSERS / -SPROEIERS
Deze functie werkt uitsluitend als de contactsleutel
in stand MAR staat.
De rechter hendel kan in vier verschillende standen
worden gezet:
ruitenwissers uitgeschakeld.
wissen met interval.
langzaam continu wissen.
snel continu wissen.
In stand fig. 52A (onvergrendelde stand) werken de
ruitenwissers, zolang u de hendel met de hand in
deze stand houdt.Als u de hendel loslaat, springt deze direct weer
terug en schakelen de ruitenwissers automatisch uit.
Als de draaiknop in stand
staat, wordt de slag
van de ruitenwissers automatisch aangepast aan
de snelheid van de auto.
Als u bij ingeschakelde ruitenwissers de achteruit
inschakelt, gaat automatisch ook de achterruitwisser
werken.
Gebruik de ruitenwissers niet om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. In die omstandigheden
grijpt , als de ruitenwissers te zwaar worden
belast , de beveiliging in, die ervoor zorgt dat de
ruitenwissers enkele seconden worden
uitgeschakeld. Als hierna de werking niet wordt
hervat , wendt u dan tot het Fiat Servicenetwerk.
"Intelligente wis-/wasregeling"
Als u de hendel naar het stuur trekt (onvergrendelde
stand), schakelen de ruitensproeiers in.
Als u de hendel langer dan een halve seconde
aangetrokken houdt, dan worden in een handeling de
ruitenwissers en de ruitensproeiers ingeschakeld.
Als u de hendel loslaat, maken de ruitenwissers nog
drie slagen.
Na ongeveer 6 seconden volgt nog een extra
reinigingsslag.
fig. 52F0T0432
59
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ACHTERRUITWISSER/-SPROEIER
(waar voorzien)
Deze functie werkt uitsluitend als de contactsleutel
in stand MAR staat.
Inschakelen
Als u de draaiknop in stand
zet, schakelt de
achterruitwisser als volgt in:
in intervalstand als de ruitenwissers voor niet zijn
ingeschakeld;
synchroon (met de helft van de wisfrequentie van
de ruitenwissers voor) als de ruitenwissers voor
zijn ingeschakeld;
continu als de achteruit is ingeschakeld en de
functie is ingeschakeld.
Als u bij ingeschakelde ruitenwissers voor de
achteruit inschakelt, gaat automatisch ook
de achterruitwisser continu wissen.
Door de hendel in de richting van het dashboard te
duwen (niet vergrendelde stand), wordt de
achterruitensproeier ingeschakeld. Als u de hendel
langer dan een halve seconde naar het dashboard
geduwd houdt, wordt ook de achterruitwisser
ingeschakeld. Als de hendel wordt losgelaten, wordt
het intelligente wis-/wasprogramma ingeschakeld,
zoals bij de ruitenwissers voor.
Uitschakelen
De werking stopt als de hendel wordt losgelaten.
Gebruik de achterruitwisser niet om lagen
sneeuw of ijs van de achterruit te
verwijderen. In die omstandigheden grijpt ,
als de achterruitwisser te zwaar worden belast , de
beveiliging in, die ervoor zorgt dat de
achterruitwissers enkele seconden worden
uitgeschakeld. Als hierna de werking niet wordt
hervat , wendt u dan tot het Fiat Servicenetwerk.
60
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

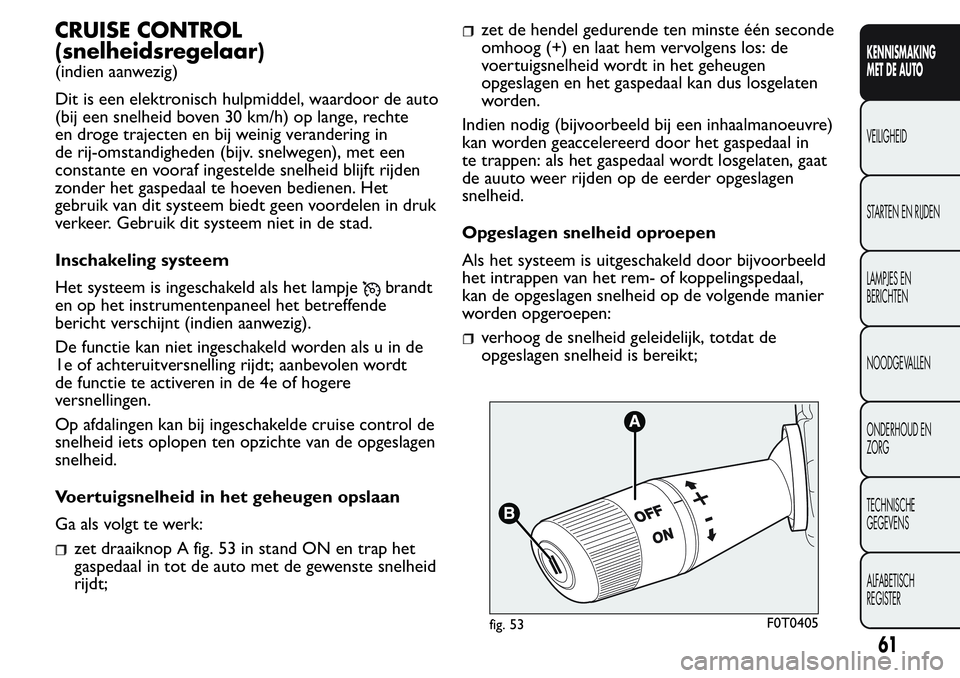

CRUISE CONTROL
(snelheidsregelaar)
(indien aanwezig)
Dit is een elektronisch hulpmiddel, waardoor de auto
(bij een snelheid boven 30 km/h) op lange, rechte
en droge trajecten en bij weinig verandering in
de rij-omstandigheden (bijv. snelwegen), met een
constante en vooraf ingestelde snelheid blijft rijden
zonder het gaspedaal te hoeven bedienen. Het
gebruik van dit systeem biedt geen voordelen in druk
verkeer. Gebruik dit systeem niet in de stad.
Inschakeling systeem
Het systeem is ingeschakeld als het lampje
brandt
en op het instrumentenpaneel het betreffende
bericht verschijnt (indien aanwezig).
De functie kan niet ingeschakeld worden als u in de
1e of achteruitversnelling rijdt; aanbevolen wordt
de functie te activeren in de 4e of hogere
versnellingen.
Op afdalingen kan bij ingeschakelde cruise control de
snelheid iets oplopen ten opzichte van de opgeslagen
snelheid.
Voertuigsnelheid in het geheugen opslaan
Ga als volgt te werk:
zet draaiknop A fig. 53 in stand ON en trap het
gaspedaal in tot de auto met de gewenste snelheid
rijdt;
zet de hendel gedurende ten minste één seconde
omhoog (+) en laat hem vervolgens los: de
voertuigsnelheid wordt in het geheugen
opgeslagen en het gaspedaal kan dus losgelaten
worden.
Indien nodig (bijvoorbeeld bij een inhaalmanoeuvre)
kan worden geaccelereerd door het gaspedaal in
te trappen: als het gaspedaal wordt losgelaten, gaat
de auuto weer rijden op de eerder opgeslagen
snelheid.
Opgeslagen snelheid oproepen
Als het systeem is uitgeschakeld door bijvoorbeeld
het intrappen van het rem- of koppelingspedaal,
kan de opgeslagen snelheid op de volgende manier
worden opgeroepen:
verhoog de snelheid geleidelijk, totdat de
opgeslagen snelheid is bereikt;
fig. 53F0T0405
61
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

schakel dezelfde versnelling in als waarin tijdens
het instellen werd gereden;
druk op de knop B fig. 53.
Opgeslagen snelheid verhogen
Dit kan op twee manieren:
door het gaspedaal in te trappen en vervolgens de
nieuwe snelheid op te slaan;
of
door de hendel omhoog te verplaatsen (+).
Telkens als de hendel wordt bediend, wordt de
snelheid met ongeveer 1 km/h verhoogd; als
de hendel omhoog wordt gehouden, wordt de
snelheid traploos gewijzigd.
Opgeslagen snelheid verlagen
Dit kan op twee manieren:
door het systeem uit te schakelen en vervolgens
de nieuwe snelheid op te slaan;
of
door de hendel omlaag (-) te plaatsen, totdat de
nieuwe snelheid is bereikt; deze wordt
automatisch opgeslagen.
Telkens als de hendel wordt bediend, wordt de
snelheid iets verlaagd (ongeveer 1 km/h). Als de
hendel omlaag wordt gehouden, verandert de
snelheid traploos.Uitschakeling systeem
Het systeem kan als volgt door de bestuurder
worden uitgeschakeld:
door de draaiknop A in de stand OFF te zetten;
door de motor uit te schakelen;
Functie uitschakelen
Het systeem kan als volgt door de bestuurder
worden uitgeschakeld:
door het rempedaal in te trappen wanneer het
systeem de snelheid aan het regelen is;
door het koppelingspedaal in te trappen wanneer
het systeem de snelheid aan het regelen is;
door op de knop B fig. 53 te drukken wanneer het
systeem de snelheid aan het regelen is (voor
bepaalde uitvoeringen/markten, indien aanwezig);
door het gaspedaal in te trappen. In dit geval
wordt het systeem niet werkelijk uitgeschakeld,
maar het verzoek van het gaspedaal heeft
voorrang op het systeem; de cruise-control blijft
ingeschakeld en de knop B fig. 53 hoeft niet te
worden ingedrukt om de ingestelde snelheid weer
te bereiken als het gaspedaal wordt losgelaten.
Het systeem wordt in de volgende gevallen
automatisch uitgeschakeld:
in geval van ingrijpen van het ABS- of van het
ESC-systeem
een snelheid onder de vastgestelde limiet wordt
bereikt;
62
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

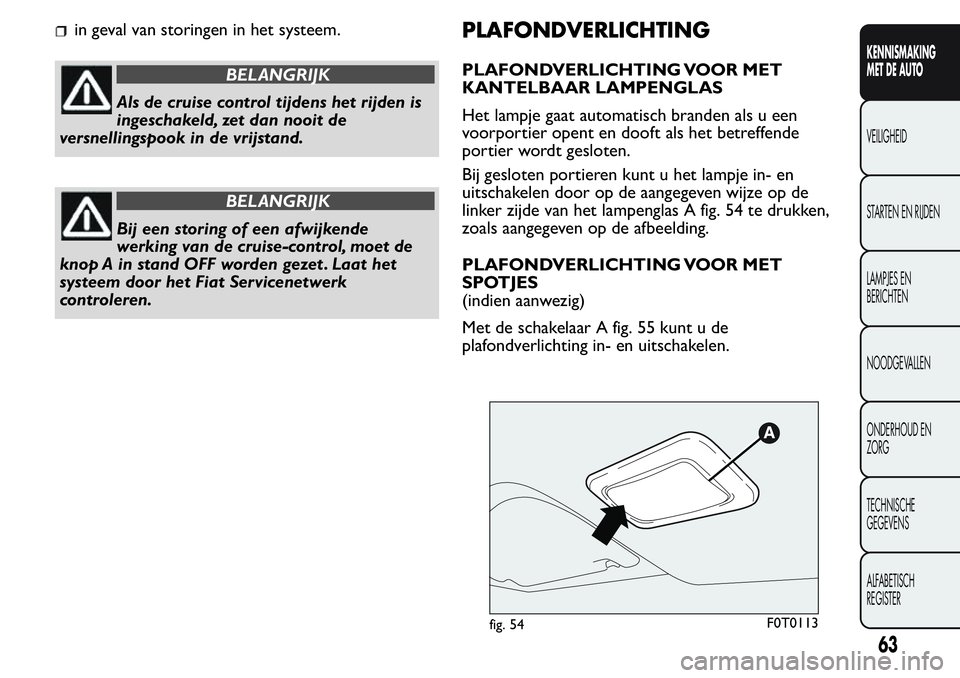

in geval van storingen in het systeem.
BELANGRIJK
Als de cruise control tijdens het rijden is
ingeschakeld, zet dan nooit de
versnellingspook in de vrijstand.
BELANGRIJK
Bij een storing of een afwijkende
werking van de cruise-control, moet de
knop A in stand OFF worden gezet . Laat het
systeem door het Fiat Servicenetwerk
controleren.
PLAFONDVERLICHTING
PLAFONDVERLICHTING VOOR MET
KANTELBAAR LAMPENGLAS
Het lampje gaat automatisch branden als u een
voorportier opent en dooft als het betreffende
portier wordt gesloten.
Bij gesloten portieren kunt u het lampje in- en
uitschakelen door op de aangegeven wijze op de
linker zijde van het lampenglas A fig. 54 te drukken,
zoals aangegeven op de afbeelding.
PLAFONDVERLICHTING VOOR MET
SPOTJES
(indien aanwezig)
Met de schakelaar A fig. 55 kunt u de
plafondverlichting in- en uitschakelen.
fig. 54F0T0113
63
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

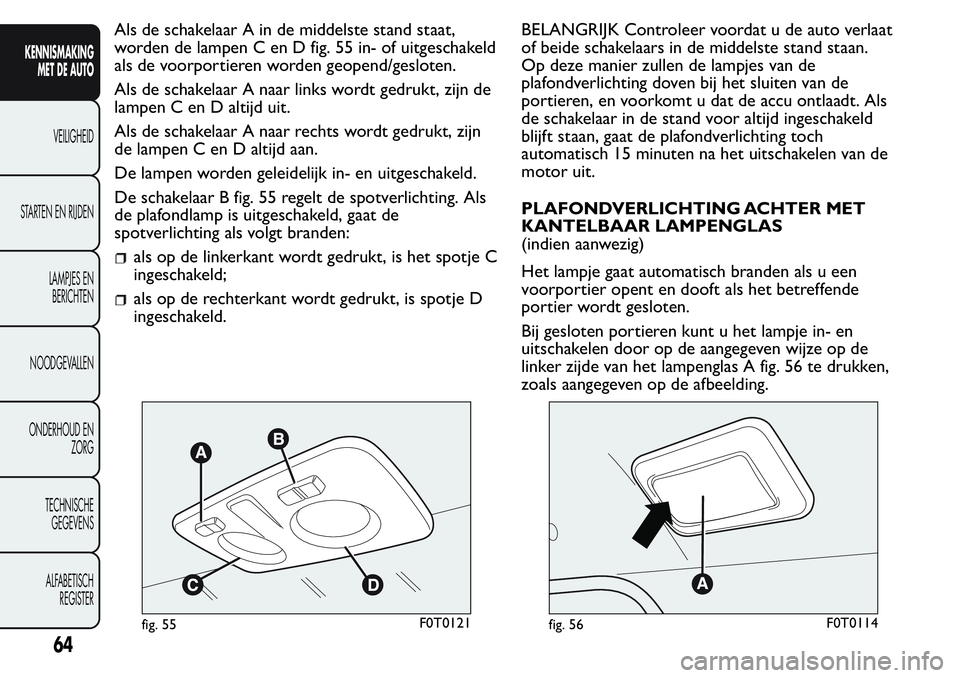

Als de schakelaar A in de middelste stand staat,
worden de lampen C en D fig. 55 in- of uitgeschakeld
als de voorportieren worden geopend/gesloten.
Als de schakelaar A naar links wordt gedrukt, zijn de
lampen C en D altijd uit.
Als de schakelaar A naar rechts wordt gedrukt, zijn
de lampen C en D altijd aan.
De lampen worden geleidelijk in- en uitgeschakeld.
De schakelaar B fig. 55 regelt de spotverlichting. Als
de plafondlamp is uitgeschakeld, gaat de
spotverlichting als volgt branden:
als op de linkerkant wordt gedrukt, is het spotje C
ingeschakeld;
als op de rechterkant wordt gedrukt, is spotje D
ingeschakeld.BELANGRIJK Controleer voordat u de auto verlaat
of beide schakelaars in de middelste stand staan.
Op deze manier zullen de lampjes van de
plafondverlichting doven bij het sluiten van de
portieren, en voorkomt u dat de accu ontlaadt. Als
de schakelaar in de stand voor altijd ingeschakeld
blijft staan, gaat de plafondverlichting toch
automatisch 15 minuten na het uitschakelen van de
motor uit.
PLAFONDVERLICHTING ACHTER MET
KANTELBAAR LAMPENGLAS
(indien aanwezig)
Het lampje gaat automatisch branden als u een
voorportier opent en dooft als het betreffende
portier wordt gesloten.
Bij gesloten portieren kunt u het lampje in- en
uitschakelen door op de aangegeven wijze op de
linker zijde van het lampenglas A fig. 56 te drukken,
zoals aangegeven op de afbeelding.
fig. 55F0T0121fig. 56F0T0114
64
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

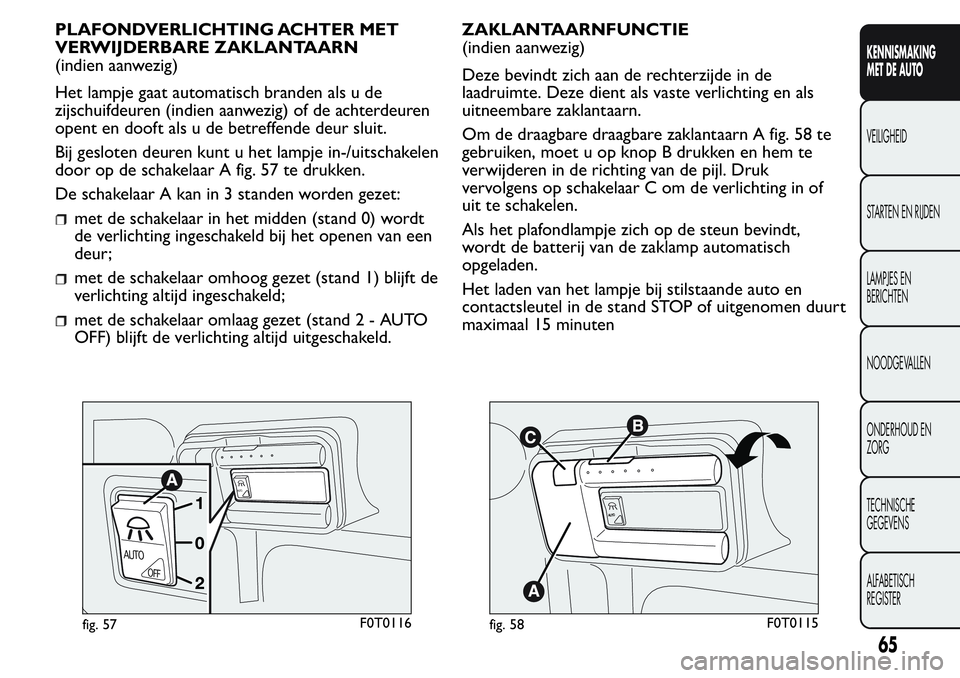

PLAFONDVERLICHTING ACHTER MET
VERWIJDERBARE ZAKLANTAARN
(indien aanwezig)
Het lampje gaat automatisch branden als u de
zijschuifdeuren (indien aanwezig) of de achterdeuren
opent en dooft als u de betreffende deur sluit.
Bij gesloten deuren kunt u het lampje in-/uitschakelen
door op de schakelaar A fig. 57 te drukken.
De schakelaar A kan in 3 standen worden gezet:
met de schakelaar in het midden (stand 0) wordt
de verlichting ingeschakeld bij het openen van een
deur;
met de schakelaar omhoog gezet (stand 1) blijft de
verlichting altijd ingeschakeld;
met de schakelaar omlaag gezet (stand2-AUTO
OFF) blijft de verlichting altijd uitgeschakeld.ZAKLANTAARNFUNCTIE
(indien aanwezig)
Deze bevindt zich aan de rechterzijde in de
laadruimte. Deze dient als vaste verlichting en als
uitneembare zaklantaarn.
Om de draagbare draagbare zaklantaarn A fig. 58 te
gebruiken, moet u op knop B drukken en hem te
verwijderen in de richting van de pijl. Druk
vervolgens op schakelaar C om de verlichting in of
uit te schakelen.
Als het plafondlampje zich op de steun bevindt,
wordt de batterij van de zaklamp automatisch
opgeladen.
Het laden van het lampje bij stilstaande auto en
contactsleutel in de stand STOP of uitgenomen duurt
maximaal 15 minuten
AUTO
AUTO
OFF
fig. 57F0T0116
A
UT
O
fig. 58F0T0115
65
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

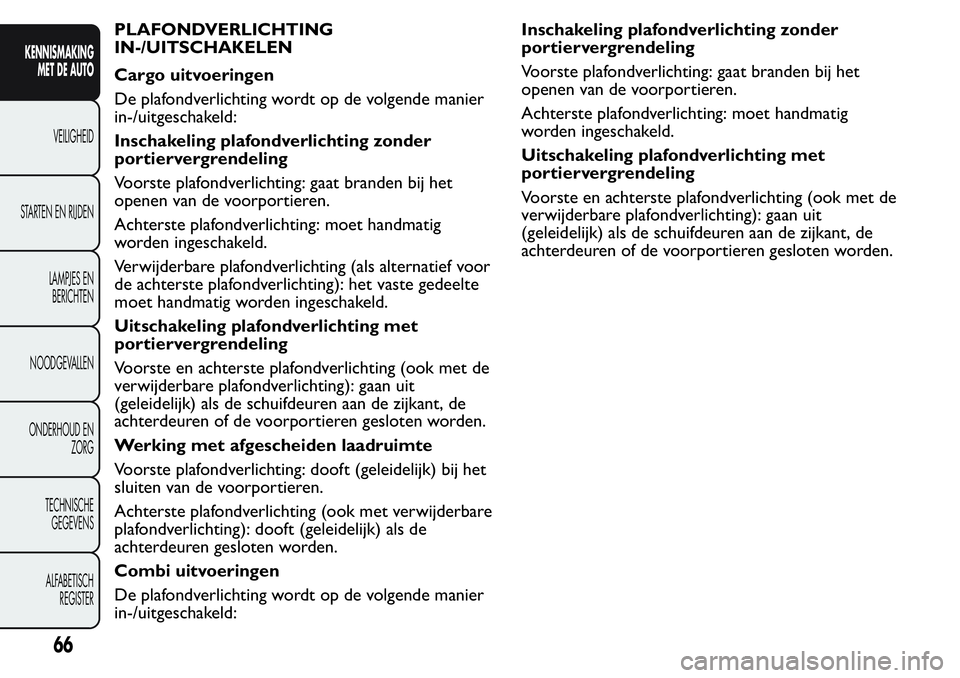

PLAFONDVERLICHTING
IN-/UITSCHAKELEN
Cargo uitvoeringen
De plafondverlichting wordt op de volgende manier
in-/uitgeschakeld:
Inschakeling plafondverlichting zonder
portiervergrendeling
Voorste plafondverlichting: gaat branden bij het
openen van de voorportieren.
Achterste plafondverlichting: moet handmatig
worden ingeschakeld.
Verwijderbare plafondverlichting (als alternatief voor
de achterste plafondverlichting): het vaste gedeelte
moet handmatig worden ingeschakeld.
Uitschakeling plafondverlichting met
portiervergrendeling
Voorste en achterste plafondverlichting (ook met de
verwijderbare plafondverlichting): gaan uit
(geleidelijk) als de schuifdeuren aan de zijkant, de
achterdeuren of de voorportieren gesloten worden.
Werking met afgescheiden laadruimte
Voorste plafondverlichting: dooft (geleidelijk) bij het
sluiten van de voorportieren.
Achterste plafondverlichting (ook met verwijderbare
plafondverlichting): dooft (geleidelijk) als de
achterdeuren gesloten worden.
Combi uitvoeringen
De plafondverlichting wordt op de volgende manier
in-/uitgeschakeld:Inschakeling plafondverlichting zonder
portiervergrendeling
Voorste plafondverlichting: gaat branden bij het
openen van de voorportieren.
Achterste plafondverlichting: moet handmatig
worden ingeschakeld.
Uitschakeling plafondverlichting met
portiervergrendeling
Voorste en achterste plafondverlichting (ook met de
verwijderbare plafondverlichting): gaan uit
(geleidelijk) als de schuifdeuren aan de zijkant, de
achterdeuren of de voorportieren gesloten worden.
66
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
