FIAT FIORINO 2017 Instructieboek (in Dutch)
Manufacturer: FIAT, Model Year: 2017, Model line: FIORINO, Model: FIAT FIORINO 2017Pages: 274, PDF Size: 6 MB
Page 21 of 274

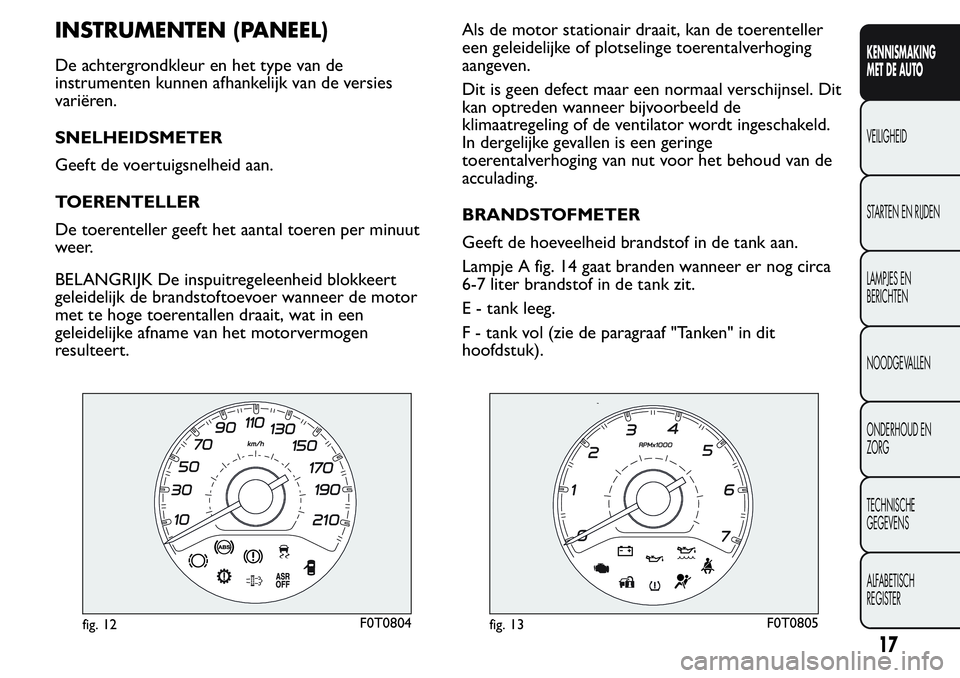

INSTRUMENTEN (PANEEL)
De achtergrondkleur en het type van de
instrumenten kunnen afhankelijk van de versies
variëren.
SNELHEIDSMETER
Geeft de voertuigsnelheid aan.
TOERENTELLER
De toerenteller geeft het aantal toeren per minuut
weer.
BELANGRIJK De inspuitregeleenheid blokkeert
geleidelijk de brandstoftoevoer wanneer de motor
met te hoge toerentallen draait, wat in een
geleidelijke afname van het motorvermogen
resulteert.Als de motor stationair draait, kan de toerenteller
een geleidelijke of plotselinge toerentalverhoging
aangeven.
Dit is geen defect maar een normaal verschijnsel. Dit
kan optreden wanneer bijvoorbeeld de
klimaatregeling of de ventilator wordt ingeschakeld.
In dergelijke gevallen is een geringe
toerentalverhoging van nut voor het behoud van de
acculading.
BRANDSTOFMETER
Geeft de hoeveelheid brandstof in de tank aan.
Lampje A fig. 14 gaat branden wanneer er nog circa
6-7 liter brandstof in de tank zit.
E - tank leeg.
F - tank vol (zie de paragraaf "Tanken" in dit
hoofdstuk).
fig. 12F0T0804fig. 13F0T0805
17
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 22 of 274
Rijd nooit met een bijna lege tank: een onregelmatige
brandstoftoevoer kan de katalysator schade
toebrengen.
BELANGRIJK Als de brandstofmeter op E wijst en
het lampje knippert, dan is er een storing in het
systeem. Neem in dat geval contact op met het Fiat
Servicenetwerk om het systeem te laten controleren.
KOELVLOEISTOFTEMPERATUURMETER
Het geeft de koelvloeistoftemperatuur aan en treedt
in werking wanneer de koelvloeistoftemperatuur
hoger is dan circa 50°C. Bij normaal gebruik kan de
wijzer op verschillende standen staan, afhankelijk van
de gebruikscondities.
C - Lage koelvloeistoftemperatuur.
H - Hoge koelvloeistoftemperatuur.
Lampje B fig. 14 gaat branden (en er verschijnt een
bericht op het multifunctionele display) wanneerde koelvloeistoftemperatuur te hoog is; zet in dat
geval onmiddellijk de motor uit en neem contact op
met het Fiat Servicenetwerk.
Als de wijzer van de
koelvloeistoftemperatuur in de rode zone
komt , zet dan onmiddellijk de motor uit
en neem contact op met het Fiat Servicenetwerk.
fig. 14F0T0806
18
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 23 of 274
DIGITAAL DISPLAY
BEGINSCHERM
Op het standaardscherm fig. 15 kan de volgende
informatie worden weergegeven:
AKoplampstand (alleen bij ingeschakeld dimlicht).
BKilometerteller (weergave kilometer-/
mijltotaalteller).
CTijd.
DIndicatie START&STOP functie (voor bepaalde
uitvoeringen/markten, waar voorzien).
EGear Shift Indication (symbool versnelling) (voor
bepaalde uitvoeringen/markten, waar voorzien)
OpmerkingBij uitgenomen sleutel en ten minste
één geopend voorportier geeft het display gedurende
enige seconden de tijd en de totaalstand van het
aantal gereden kilometers of mijlen weer.BEDIENINGSKNOPPEN
Om het scherm en de keuzemogelijkheden
naar boven te doorlopen of de weergegeven
waarde te verhogen.
SET
Kort indrukken voor toegang tot het menu en/of
naar het volgende scherm te gaan of de keuze te
bevestigen. Lang indrukken om terug te keren naar
het beginscherm.
Om het scherm en de keuzemogelijkheden
naar beneden te doorlopen of de weergegeven
waarde te verlagen.
OPMERKING Met de knoppen
enkunnen
verschillende functies geactiveerd worden, afhankelijk
van de volgende omstandigheden:
fig. 15F0T0459fig. 16F0T0500
19
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 24 of 274

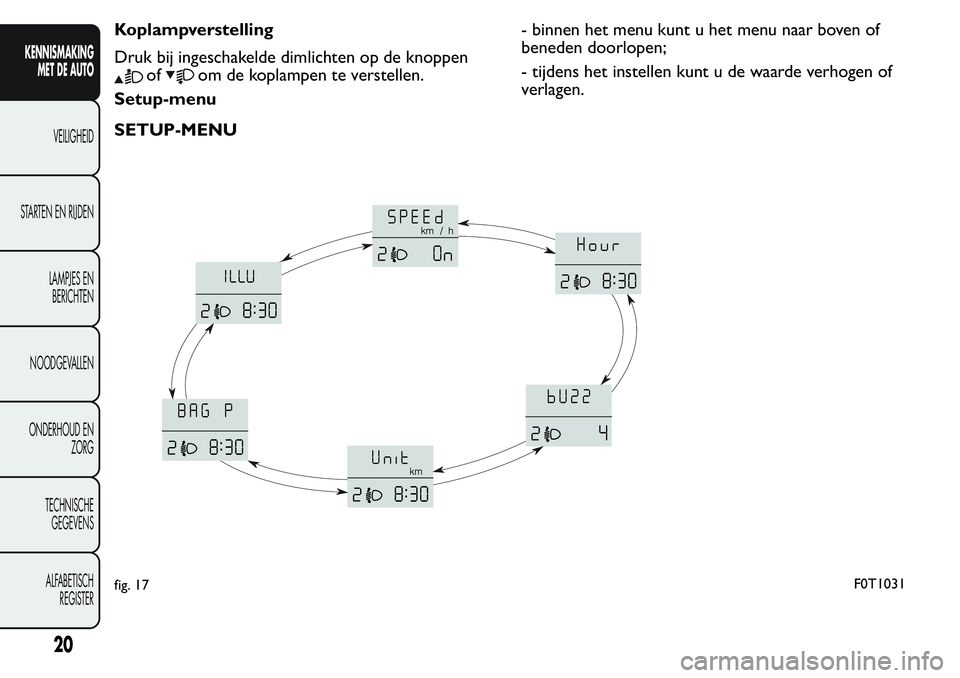

Koplampverstelling
Druk bij ingeschakelde dimlichten op de knoppen
ofom de koplampen te verstellen.
Setup-menu- binnen het menu kunt u het menu naar boven of
beneden doorlopen;
- tijdens het instellen kunt u de waarde verhogen of
verlagen.
SETUP-MENU
fig. 17F0T1031
20
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 25 of 274

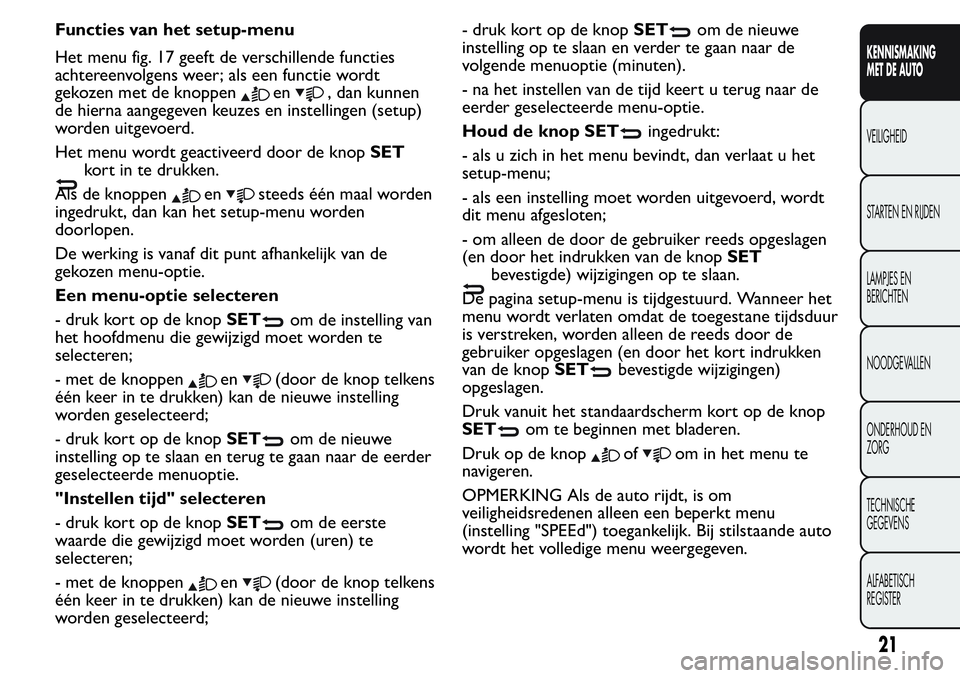

Functies van het setup-menu
Het menu fig. 17 geeft de verschillende functies
achtereenvolgens weer; als een functie wordt
gekozen met de knoppen
en, dan kunnen
de hierna aangegeven keuzes en instellingen (setup)
worden uitgevoerd.
Het menu wordt geactiveerd door de knopSET
kort in te drukken.
Als de knoppen
ensteeds één maal worden
ingedrukt, dan kan het setup-menu worden
doorlopen.
De werking is vanaf dit punt afhankelijk van de
gekozen menu-optie.
Een menu-optie selecteren
- druk kort op de knopSET
om de instelling van
het hoofdmenu die gewijzigd moet worden te
selecteren;
- met de knoppen
en(door de knop telkens
één keer in te drukken) kan de nieuwe instelling
worden geselecteerd;
- druk kort op de knopSET
om de nieuwe
instelling op te slaan en terug te gaan naar de eerder
geselecteerde menuoptie.
"Instellen tijd" selecteren
- druk kort op de knopSET
om de eerste
waarde die gewijzigd moet worden (uren) te
selecteren;
- met de knoppen
en(door de knop telkens
één keer in te drukken) kan de nieuwe instelling
worden geselecteerd;- druk kort op de knopSET
om de nieuwe
instelling op te slaan en verder te gaan naar de
volgende menuoptie (minuten).
- na het instellen van de tijd keert u terug naar de
eerder geselecteerde menu-optie.
Houd de knop SET
ingedrukt:
- als u zich in het menu bevindt, dan verlaat u het
setup-menu;
- als een instelling moet worden uitgevoerd, wordt
dit menu afgesloten;
- om alleen de door de gebruiker reeds opgeslagen
(en door het indrukken van de knopSET
bevestigde) wijzigingen op te slaan.
De pagina setup-menu is tijdgestuurd. Wanneer het
menu wordt verlaten omdat de toegestane tijdsduur
is verstreken, worden alleen de reeds door de
gebruiker opgeslagen (en door het kort indrukken
van de knopSET
bevestigde wijzigingen)
opgeslagen.
Druk vanuit het standaardscherm kort op de knop
SET
om te beginnen met bladeren.
Druk op de knop
ofom in het menu te
navigeren.
OPMERKING Als de auto rijdt, is om
veiligheidsredenen alleen een beperkt menu
(instelling "SPEEd") toegankelijk. Bij stilstaande auto
wordt het volledige menu weergegeven.
21
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 26 of 274

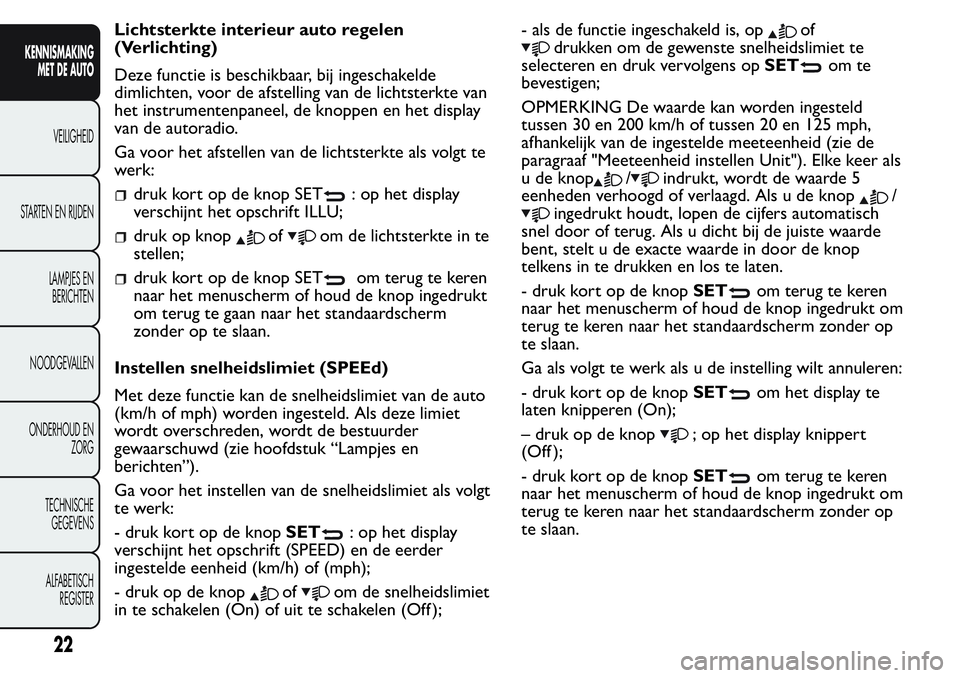

Lichtsterkte interieur auto regelen
(Verlichting)
Deze functie is beschikbaar, bij ingeschakelde
dimlichten, voor de afstelling van de lichtsterkte van
het instrumentenpaneel, de knoppen en het display
van de autoradio.
Ga voor het afstellen van de lichtsterkte als volgt te
werk:
druk kort op de knop SET: op het display
verschijnt het opschrift ILLU;
druk op knopofom de lichtsterkte in te
stellen;
druk kort op de knop SETom terug te keren
naar het menuscherm of houd de knop ingedrukt
om terug te gaan naar het standaardscherm
zonder op te slaan.
Instellen snelheidslimiet (SPEEd)
Met deze functie kan de snelheidslimiet van de auto
(km/h of mph) worden ingesteld. Als deze limiet
wordt overschreden, wordt de bestuurder
gewaarschuwd (zie hoofdstuk “Lampjes en
berichten”).
Ga voor het instellen van de snelheidslimiet als volgt
te werk:
- druk kort op de knopSET
: op het display
verschijnt het opschrift (SPEED) en de eerder
ingestelde eenheid (km/h) of (mph);
- druk op de knop
ofom de snelheidslimiet
in te schakelen (On) of uit te schakelen (Off );- als de functie ingeschakeld is, op
of
drukken om de gewenste snelheidslimiet te
selecteren en druk vervolgens opSET
om te
bevestigen;
OPMERKING De waarde kan worden ingesteld
tussen 30 en 200 km/h of tussen 20 en 125 mph,
afhankelijk van de ingestelde meeteenheid (zie de
paragraaf "Meeteenheid instellen Unit"). Elke keer als
u de knop
/indrukt, wordt de waarde 5
eenheden verhoogd of verlaagd. Als u de knop
/
ingedrukt houdt, lopen de cijfers automatisch
snel door of terug. Als u dicht bij de juiste waarde
bent, stelt u de exacte waarde in door de knop
telkens in te drukken en los te laten.
- druk kort op de knopSET
om terug te keren
naar het menuscherm of houd de knop ingedrukt om
terug te keren naar het standaardscherm zonder op
te slaan.
Ga als volgt te werk als u de instelling wilt annuleren:
- druk kort op de knopSET
om het display te
laten knipperen (On);
– druk op de knop
; op het display knippert
(Off );
- druk kort op de knopSET
om terug te keren
naar het menuscherm of houd de knop ingedrukt om
terug te keren naar het standaardscherm zonder op
te slaan.
22
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 27 of 274

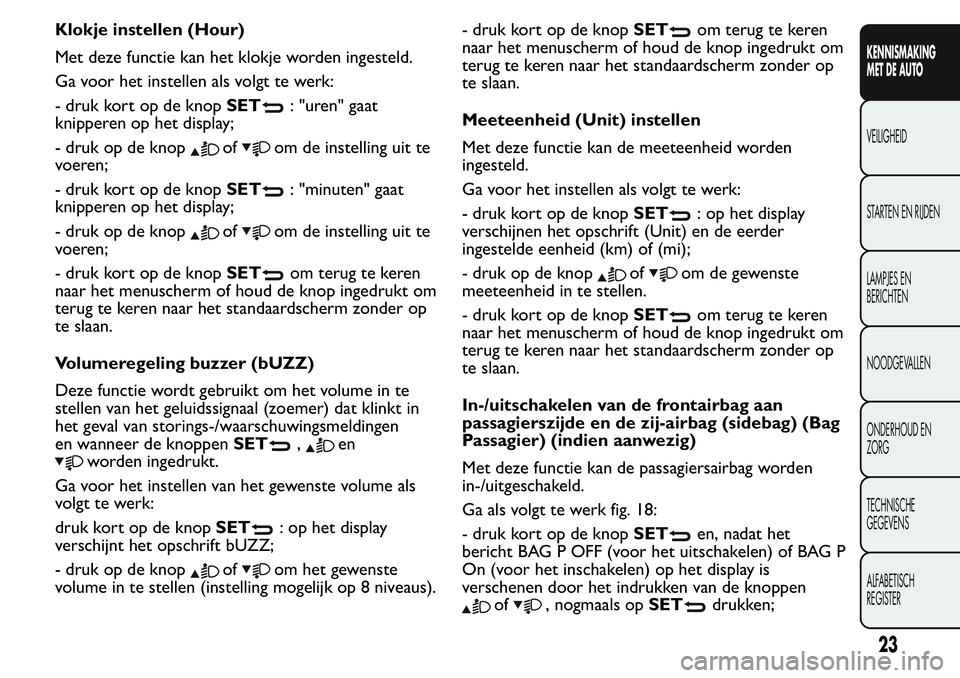

Klokje instellen (Hour)
Met deze functie kan het klokje worden ingesteld.
Ga voor het instellen als volgt te werk:
- druk kort op de knopSET
: "uren" gaat
knipperen op het display;
- druk op de knop
ofom de instelling uit te
voeren;
- druk kort op de knopSET
: "minuten" gaat
knipperen op het display;
- druk op de knop
ofom de instelling uit te
voeren;
- druk kort op de knopSET
om terug te keren
naar het menuscherm of houd de knop ingedrukt om
terug te keren naar het standaardscherm zonder op
te slaan.
Volumeregeling buzzer (bUZZ)
Deze functie wordt gebruikt om het volume in te
stellen van het geluidssignaal (zoemer) dat klinkt in
het geval van storings-/waarschuwingsmeldingen
en wanneer de knoppenSET
,en
worden ingedrukt.
Ga voor het instellen van het gewenste volume als
volgt te werk:
druk kort op de knopSET
: op het display
verschijnt het opschrift bUZZ;
- druk op de knop
ofom het gewenste
volume in te stellen (instelling mogelijk op 8 niveaus).- druk kort op de knopSET
om terug te keren
naar het menuscherm of houd de knop ingedrukt om
terug te keren naar het standaardscherm zonder op
te slaan.
Meeteenheid (Unit) instellen
Met deze functie kan de meeteenheid worden
ingesteld.
Ga voor het instellen als volgt te werk:
- druk kort op de knopSET
: op het display
verschijnen het opschrift (Unit) en de eerder
ingestelde eenheid (km) of (mi);
- druk op de knop
ofom de gewenste
meeteenheid in te stellen.
- druk kort op de knopSET
om terug te keren
naar het menuscherm of houd de knop ingedrukt om
terug te keren naar het standaardscherm zonder op
te slaan.
In-/uitschakelen van de frontairbag aan
passagierszijde en de zij-airbag (sidebag) (Bag
Passagier) (indien aanwezig)
Met deze functie kan de passagiersairbag worden
in-/uitgeschakeld.

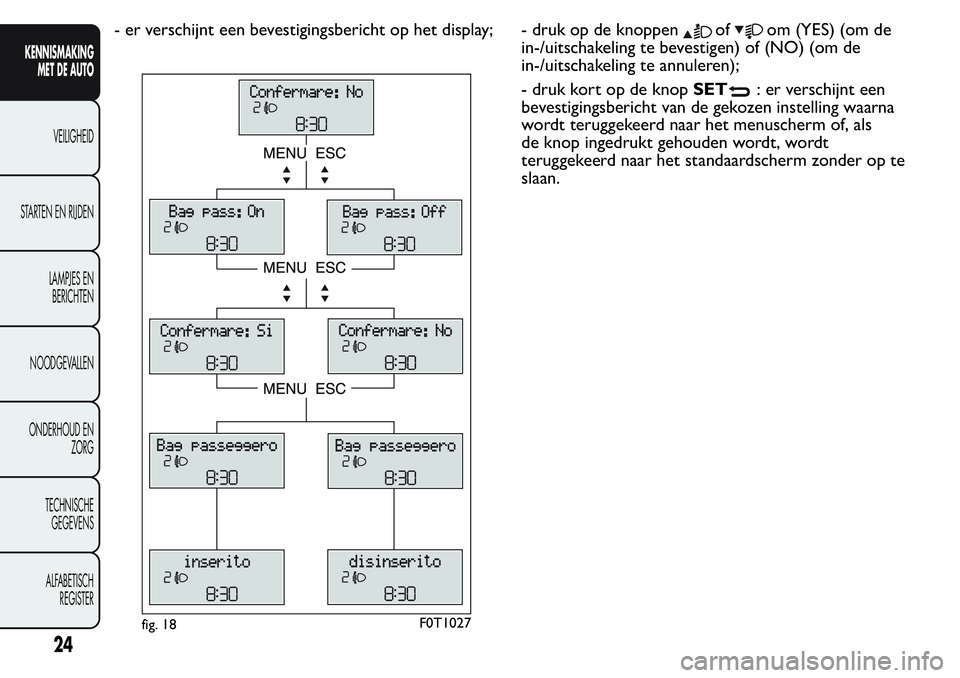

Ga als volgt te werk fig. 18:
- druk kort op de knopSET
en, nadat het
bericht BAG P OFF (voor het uitschakelen) of BAG P
On (voor het inschakelen) op het display is
verschenen door het indrukken van de knoppen
of, nogmaals opSETdrukken;
23
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 28 of 274
- er verschijnt een bevestigingsbericht op het display; - druk op de knoppenofom (YES) (om de
in-/uitschakeling te bevestigen) of (NO) (om de
in-/uitschakeling te annuleren);
- druk kort op de knopSET
: er verschijnt een
bevestigingsbericht van de gekozen instelling waarna
wordt teruggekeerd naar het menuscherm of, als
de knop ingedrukt gehouden wordt, wordt
teruggekeerd naar het standaardscherm zonder op te
slaan.
fig. 18F0T1027
24
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 29 of 274
MULTIFUNCTIONEEL DISPLAY
Het voertuig kan uitgerust zijn met een
multifunctioneel display dat de bestuurder nuttige
informatie verschaft afhankelijk van de eerder
gemaakte instellingen.
STANDAARDSCHERM
Het standaardscherm toont de volgende informatie
fig. 19:
ADatum
BKilometerteller (afgelegde afstand in km of mijlen).
CKlok.
DBuitentemperatuur (voor bepaalde versies/
markten, waar voorzien) (voor Natural Power en
Comfort-Matic versies met
buitentemperatuursensor, is het display in het Trip
Menu, zie "Trip Computer").
EStand hoogteregeling koplampen (alleen bij
ingeschakeld dimlicht).
FAanduiding Start&Stop-functie (voor bepaalde
versies/markten).
GGear Shift Indicatie (voor bepaalde versies/
markten)
OpmerkingWanneer een portier wordt geopend,
wordt het display ingeschakeld en worden het tijdstip
en het aantal afgelegde kilometers of mijlen enkele
seconden weergegeven.
BEDIENINGSKNOPPEN
Om de schermpagina en de betreffende opties
naar beneden te doorlopen of om de
weergegeven waarde te verhogen.
fig. 19F0T0421fig. 20F0T0500
25
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 30 of 274

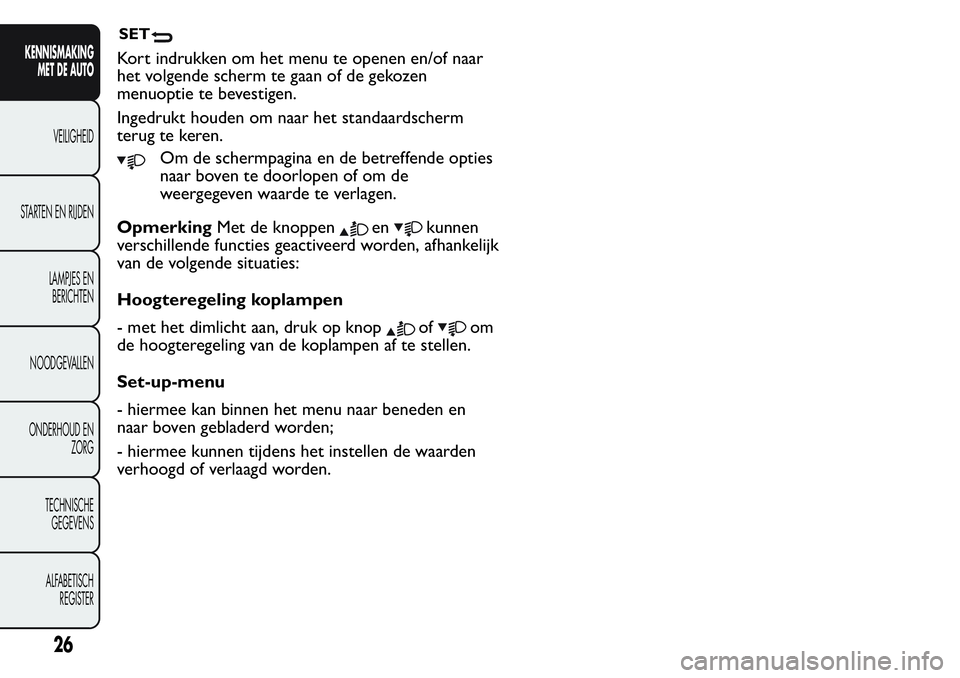

Kort indrukken om het menu te openen en/of naar
het volgende scherm te gaan of de gekozen
menuoptie te bevestigen.
Ingedrukt houden om naar het standaardscherm
terug te keren.
Om de schermpagina en de betreffende opties
naar boven te doorlopen of om de
weergegeven waarde te verlagen.
OpmerkingMet de knoppen
enkunnen
verschillende functies geactiveerd worden, afhankelijk
van de volgende situaties:
Hoogteregeling koplampen
- met het dimlicht aan, druk op knop
ofom
de hoogteregeling van de koplampen af te stellen.
Set-up-menu
- hiermee kan binnen het menu naar beneden en
naar boven gebladerd worden;
- hiermee kunnen tijdens het instellen de waarden
verhoogd of verlaagd worden.
26
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SET
