Page 161 of 204
HJUL
FABRIKSMONTEREDE FÆLGE OG DÆK
Versioner FælgeFabriksmonterede
dækVinterdækReservehjul(*)
Fælg Dæk
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET44 185/65 R15
185/65 R15T (M+S)
(**)6 Jx15H2-ET44 185/65 R15
1.4 Natural Power6JX15-44 185/65 R15 88T 185/65 R15Q (M+S) — —
(*) (afhængigt af versioner/markeder)
(**) Versionerne Adventure kombineret med Traction Plus
159
152)
Page 162 of 204
DÆKTRYK VED KOLDE DÆK (bar)
MålFABRIKSMONTEREDE DÆK
RESERV.(*)Uden last Med middel belastningMed fuld last
Fortil Bagpå Fortil Bagpå Fortil Bagpå
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (afhængigt af versioner/markeder)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til tryk for fuldt lastet bil.
BEMÆRK
152)Brugen af reservehjulet bør reduceres til et minimum, og hastigheden må ikke overstige 80 km / t. På hjulet er der påsat en orange
markat, der opsummerer de vigtigste forholdsregler og brugsbegrænsninger. Denne mærkat må ikke fjernes eller tildækkes. Bemærk! Kun til
midlertidig brug! Maks. 80 km/t! Skal hurtigst muligt udskiftes med et hjul af normal type.
160
TEKNISKE DATA
Page 163 of 204

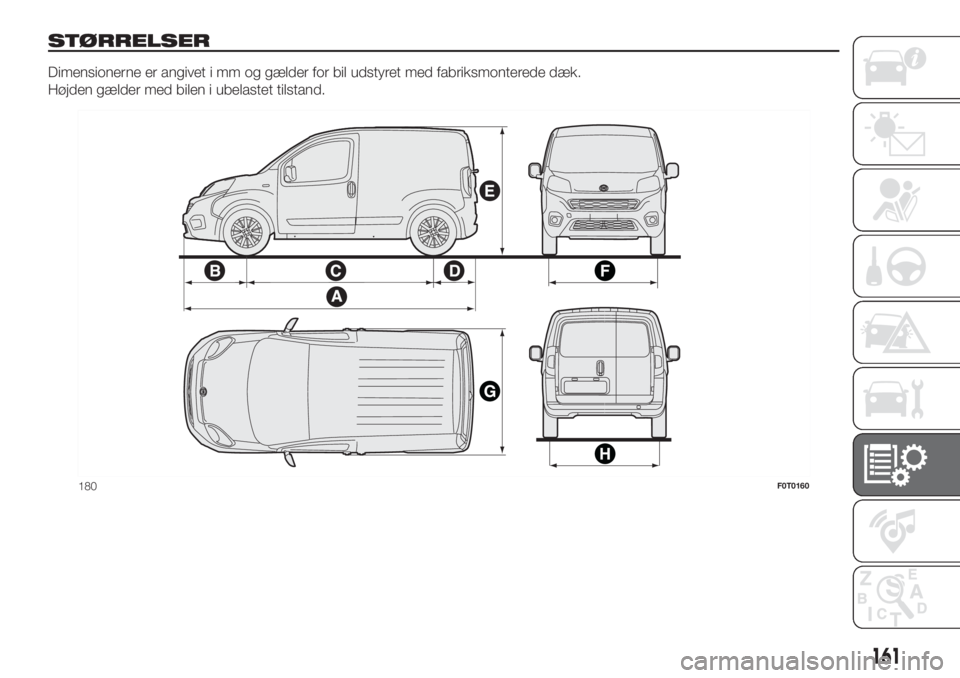

STØRRELSER
Dimensionerne er angivet i mm og gælder for bil udstyret med fabriksmonterede dæk.
Højden gælder med bilen i ubelastet tilstand.
180F0T0160
161
Page 164 of 204
ABCDE FGH
Cargo-versioner3957/3864(**)854/760(**)2513
590/591(**)1721/1782(*)1469 1716 1465
Cargo Adventure-
versioner3957 854 2513 5901742/1803
(*)1464 1716 1465
(**) Natural Power-versioner
(*)Med tagræling (afhængigt af versioner/markeder)
Natural Power-versioner
Lasterummet volumen: 2100 liter
Sporvidden kan variere afhængigt af fælgstørrelsen.
162
TEKNISKE DATA
Page 165 of 204

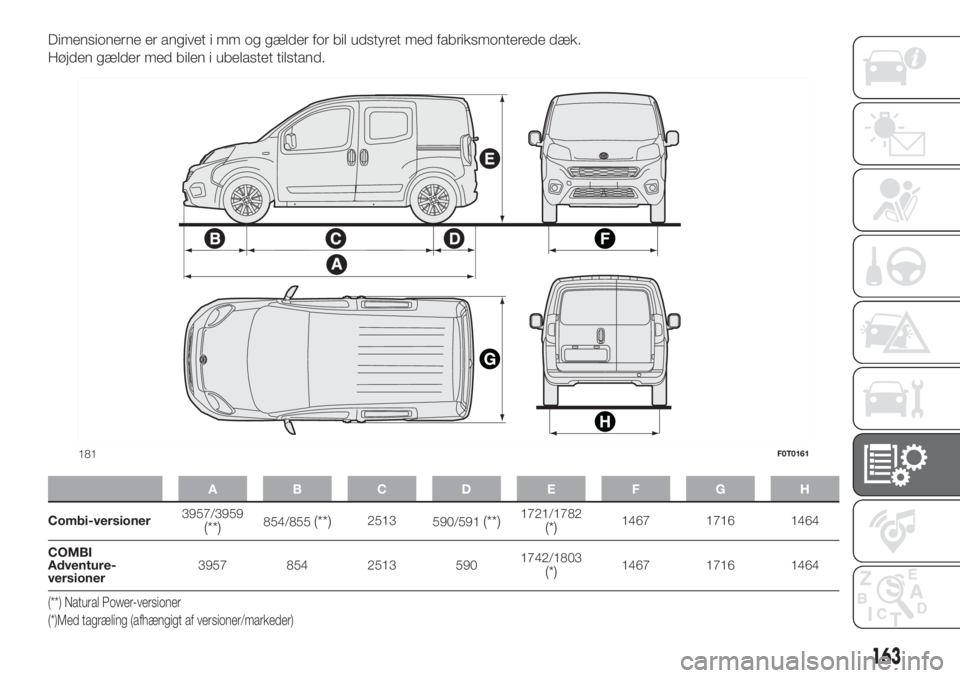

Dimensionerne er angivet i mm og gælder for bil udstyret med fabriksmonterede dæk.
Højden gælder med bilen i ubelastet tilstand.
ABCDE FGH
Combi-versioner3957/3959(**)854/855(**)2513
590/591(**)1721/1782(*)1467 1716 1464
COMBI
Adventure-
versioner3957 854 2513 5901742/1803
(*)1467 1716 1464
(**) Natural Power-versioner
(*)Med tagræling (afhængigt af versioner/markeder)
181F0T0161
163
Page 166 of 204
Natural Power-versioner
Bagagerumsvolumen:
Når bagsædernes ryglæn ikke er slået ned: 275 liter
Når bagsædernes ryglæn er slået ned: 553 liter
Sporvidden kan variere afhængigt af fælgstørrelsen.
164
TEKNISKE DATA
Page 167 of 204
PRÆSTATIONER
Største tilladte hastighed efter bilens første anvendelsesperiode, km/t.
Versionerkm/h
1.4 Euro 6
157(*)/155(**)
1.3 Multijet 80 hk (Euro 6)
162(*)/161(**)
1.3 Multijet 80 hk (Euro 6)(°)162(*)/161(**)
1.3 Multijet 95 hk (Euro 6)167
BENZIN METAN
1.4 Natural Power
157
(*)/ 155(**)149
(*)Cargo-versioner
(**)Combi-versioner
(°) Versioner med COMFORT-MATIC-gearkasse
165
Page 168 of 204

VÆGTE OG MASSE
For at identificere dit køretøjs vægte og
masser skal du se tabellen, som er
angivet i fig. 182, og som også beskrives
eller på køretøjets registreringsattest,
hvor de godkendte vægte er angivet
(afhængigt af versioner/markeder).
DStørste tilladte totalvægt af køretøjet
med fuld vægt.
EStørste tilladte totalvægt af køretøjet
med fuld vægt og anhængeren.
Hvis værdien i dette felt er udeladt
eller er der en streg, betyder det, at
køretøjet ikke kan trække.
FStørste tilladte akseltryk, 1. aksel
(forreste)
GStørste tilladte akseltryk, 2. aksel
(bageste)For at beregne den bugserbare vægt
for anhænger med bremse skal du
finde forskellen mellem værdierne E og
D, som angives på skiltet.
F.eks.: E= 6.000 kg - D= 3.500 kg
Anhænger med bremse=2500 Kg
ADVARSELOverskrid ikke den angivne
masse for anhængeren og de tilladte
påhængsvægte.
ADVARSELOverhold køretøjets
trækkapacitet.
Tabellerne angiver de tilladte
påhængsvægte for motorversion.
XXXXXX
XXXVERSIONE-VERSION
N° PER RICAMBI
N° FOR SPARES
MADE IN TURKEY
XXXXxxx
MOTORE-ENGINECODICE COLORE/PAINT
2 - 1 -
Kg
Kg
Kg
Kg
XXXX XXXX XXXX
182F0V0726
166
TEKNISKE DATA
i kapitlet "Typeskilt og laktypemærkat"
Page 169 of 204

167
TILLADTE PÅHÆNGSVÆGTE (kg)
Forklaring
:
A= BUGSERBAR VÆGT
B= ANHÆNGER UDEN BREMSET
C= BELASTNING PÅ TRÆKKROGEN
D= BELASTNING PÅ TAGET
UDSTYRSVARIANT TOTALVÆGT MOTOR A B C D
CARGO16801.4 Natural Power — — — 100
1.4 Euro 6 600 400 60 100
15001.4 Euro 6 600 400 60 100
1.3 Multijet 80 HK EURO 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
17001.4 Euro 6 600 400 60 100
1.3 Multijet 80 HK EURO 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
17501.3 Multijet 80 HK EURO 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
COMBI N11735 1.4 Euro 6 600 400 60 100
17551.3 Multijet 80 HK EURO 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
COMBI M11680 1.4 Euro 6 600 400 60 100
17001.3 Multijet 80 HK EURO 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
1750 1.4 Natural Power — — — 100
N1= varetransport
M1= persontransport
BEMÆRK For køretøjer med trækkrog: den statiske, vertikale vægt på trækkrogen skal være mellem den erkærede maks.
vægt for køretøjet.
Page 170 of 204

PÅFYLDNINGSDATA
1.4 Euro 6 1.4 Natural Power
Foreskrevet brændstof og
originale smøremidler
liter kg liter kg
Brændstoftank: 45 - 45 -
Blyfri benzin, oktantal ikke under
95 (standard EN228)
inkl. en reserve på: 6/7 - 6/7 -
Metangasflaskernes kapacitet
(#):- - - 13 (cirka) Metan
Motorens kølesystem: 6,64 - 6,6 -Blanding af lige dele
demineraliseret vand og
PARAFLU
UP(*)
Motorens bundkar: - 2,1 2,4 -SELENIA K P.E.(version 1.4
Euro6)/SELENIA
MULTIPOWER GAS 5W-40
(version 1.4 Natural Power) Motorens bundkar og filter: - 2,25 2,6 -
Gearkasse/differentiale: - 1,5 - 1,5TUTELA TRANSMISSION
TECHNYX
Hydraulisk servostyring: 0,38 0,35 0,38 0,35TUTELA TRANSMISSION
GI/E
Hydraulisk bremsesystem: - 0,50 - 0,5TUTELA TOP 4ellerTUTELA
TOP 4/S
Sprinklervæskebeholder for front- og
bagrudevasker:3,0 - 3,0 -Blanding af vand og
PETRONAS DURANCE SC 35
(#) Mængden af metan afhænger af temperaturen udenfor, af påfyldningstrykket, af gassens kvalitet og af typen af påfyldningsanlæg.
(#) Den samlede volumen på flaskerne er ca. 77 liter.
(*)Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UPog 40% demineraliseret vand
VIGTIGT Husk på, at når du bruger et brændstof som metan, er aktionsradiussen meget varierende, fordi den udover
køreforholdene og vedligeholdelse af køretøjet også afhænger af temperaturen af gassen i flasken.
Metanen opvarmes under påfyldningen og afkøles under kørsel, hvorved den udsættes for trykvariationer, som reducerer den
anvendelige mængde.
Der gøres desuden opmærksom på at under bilens tilkørsel (indtil cirka 3000 km) kan brændstofforbruget være højere end det
erklærede.
168
TEKNISKE DATA
