FIAT FIORINO 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

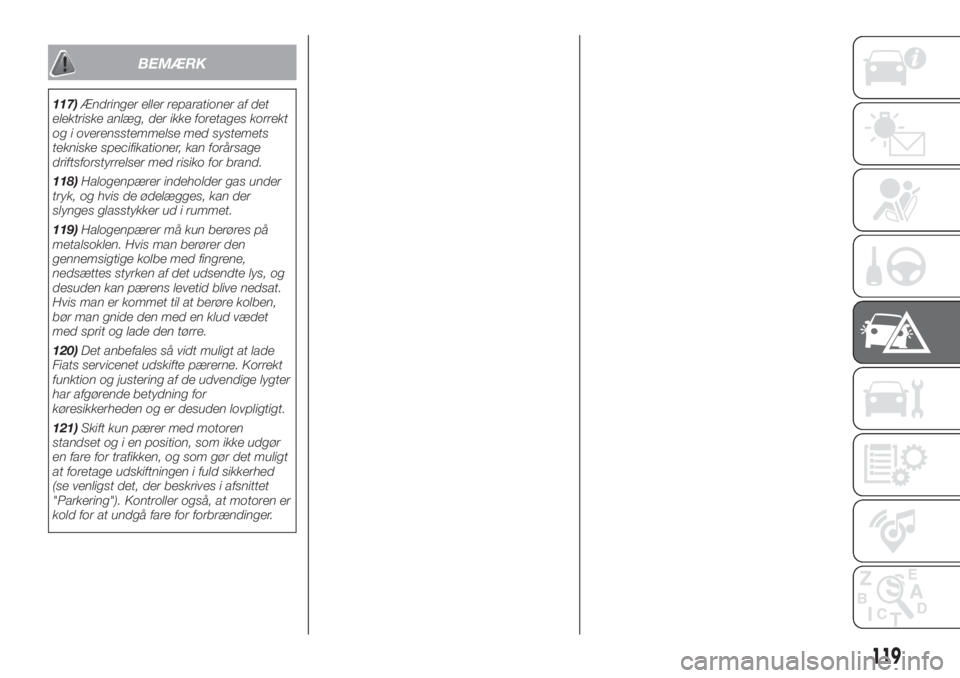

BEMÆRK
117)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
118)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
119)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
120)Det anbefales så vidt muligt at lade
Fiats servicenet udskifte pærerne. Korrekt
funktion og justering af de udvendige lygter
har afgørende betydning for
køresikkerheden og er desuden lovpligtigt.
121)Skift kun pærer med motoren
standset og i en position, som ikke udgør
en fare for trafikken, og som gør det muligt
at foretage udskiftningen i fuld sikkerhed
(se venligst det, der beskrives i afsnittet
"Parkering"). Kontroller også, at motoren er
kold for at undgå fare for forbrændinger.
119

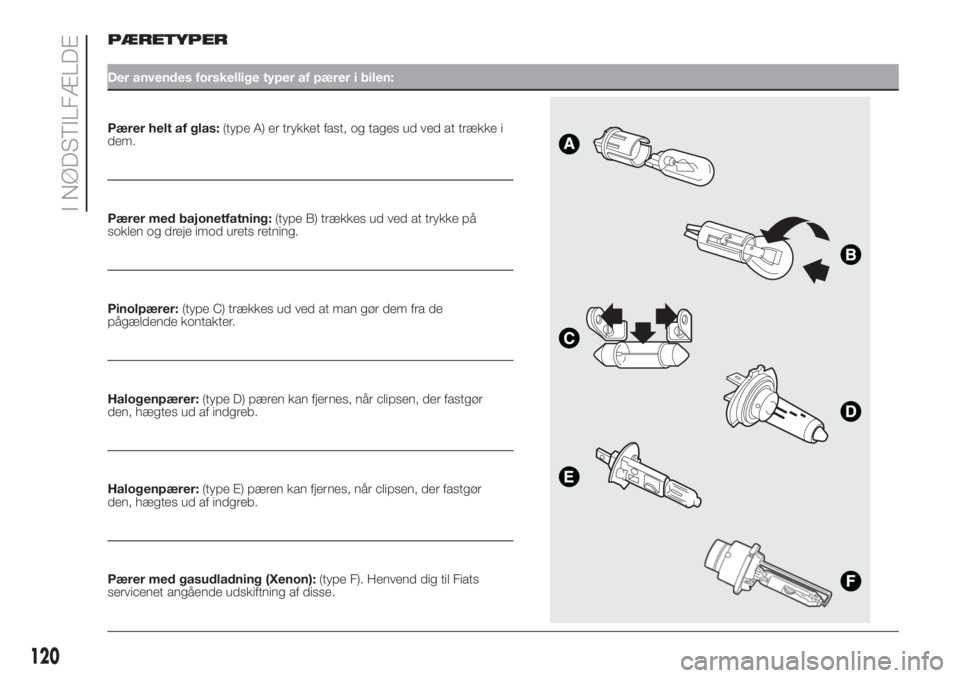

PÆRETYPER
Der anvendes forskellige typer af pærer i bilen:
Pærer helt af glas:(type A) er trykket fast, og tages ud ved at trække i
dem.
Pærer med bajonetfatning:(type B) trækkes ud ved at trykke på
soklen og dreje imod urets retning.
Pinolpærer:(type C) trækkes ud ved at man gør dem fra de
pågældende kontakter.
Halogenpærer:(type D) pæren kan fjernes, når clipsen, der fastgør
den, hægtes ud af indgreb.
Halogenpærer:(type E) pæren kan fjernes, når clipsen, der fastgør
den, hægtes ud af indgreb.
Pærer med gasudladning (Xenon):(type F). Henvend dig til Fiats
servicenet angående udskiftning af disse.
.
120
I NØDSTILFÆLDE

Pærer
Pærer Type Effekt Ref. figur
Fjernlys H4 55W E
Nærlys H4 60W D
Positionslys fortil W5W 5W TIL
Blinklygter fortil PY21W 2IW B
Sideblink WY5W 5W TIL
Bageste blinklygter PY2IW 21W B
Baglygter/tågebaglygter P4/21W 4W/21W B
Stoplygter P21W 21W B
Nummerpladelys W5W 5W C
3. stoplygte
(*)W5W 5W TIL
Baklys P21W 21W B
Tågeforlygter (afhængigt af versioner/markeder) H1 55W E
Loftslampe fortil med vipbart lygteglas C 10W C
Loftslampe fortil med spotlamper (afhængigt af
versioner/markeder)C 10W C
Loftsbelysning bagtil (afhængigt af versioner/
markeder)C 10W C
(*)VIGTIGT! Afhængigt af versioner/markeder, udskiftes hele lygteenheden i versioner med tonede ruder, idet den er forseglet.
121

UDSKIFTNING AF
UDVENDIG PÆRE
Angående type og effekt af de
forskellige pærer, se "Udskiftning af en
pære" i det foregående.
FORLYGTEENHEDER
Forlygteenhederne fig. 137 indeholder
pærer for positionslys, nærlys, fjernlys
og forreste blinklygter.
Pærernes placering i lygteenheden er
som følger:
A Positionslys og fjernlys/nærlys.
B Blinklys.POSITIONSLYS
Pæren udskiftes på følgende måde:
fjern beskyttelsesdækslet A fig. 137
drej fatningen A fig. 138 imod urets
retning og træk den ud
Fjern pæren B, og udskift den.
isæt den nye pære, påmontér
fatningen A fig. 138 og påmontér
beskyttelsesdækslet A fig. 137 korrekt.
NÆR-/FJERNLYS
Pæren udskiftes (pære med dobbelt
tråd) på følgende måde:
fjern beskyttelsesdækslet A fig. 137
Frigør clipsen, der holder pæren.
tag pæren A fig. 139 ud af stikket B
og udskift den
Genmontér den nye pære ved at
sætte den i stikket B, så metalkravens
profil passer med rillerne i
lygteparabolen.
fastgør derefter pæren med clipsen
og påmontér beskyttelsesdækslet A fig.
137 korrekt.
BLINKLYS
Foran
Pæren udskiftes på følgende måde:
drej beskyttelsesdækslet B fig. 137
mod uret
fjern pæren A fig. 140 og udskift den
Påmontér beskyttelsesdækslet B
korrekt.
137F0T0093
138F0T0094
139F0T0095
140F0T0096
122
I NØDSTILFÆLDE

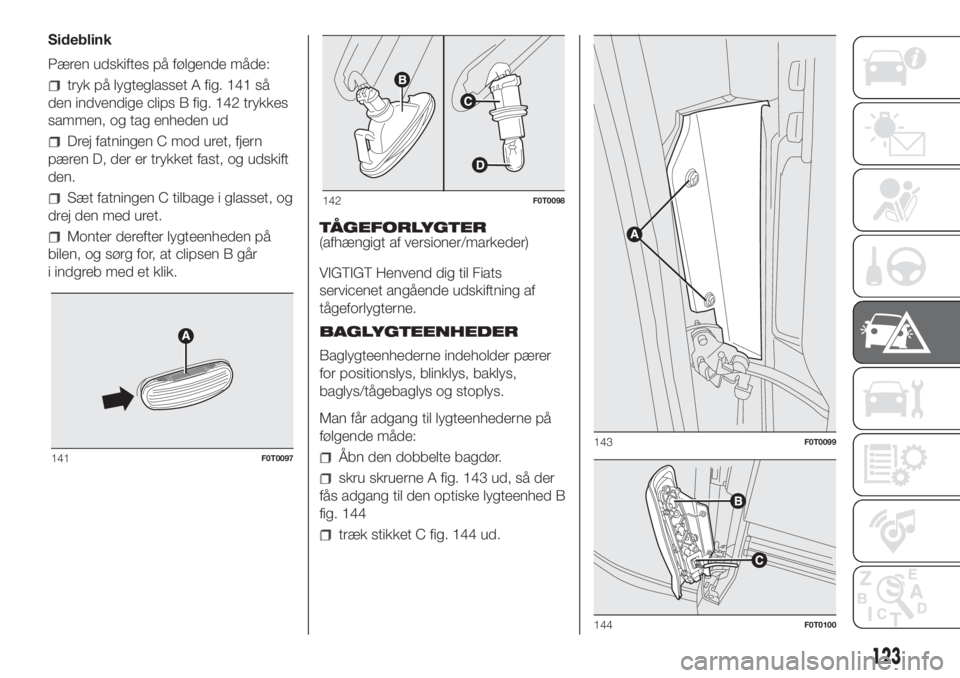

Sideblink
Pæren udskiftes på følgende måde:
tryk på lygteglasset A fig. 141 så
den indvendige clips B fig. 142 trykkes
sammen, og tag enheden ud
Drej fatningen C mod uret, fjern
pæren D, der er trykket fast, og udskift
den.
Sæt fatningen C tilbage i glasset, og
drej den med uret.
Monter derefter lygteenheden på
bilen, og sørg for, at clipsen B går
i indgreb med et klik.TÅGEFORLYGTER
(afhængigt af versioner/markeder)
VIGTIGT Henvend dig til Fiats
servicenet angående udskiftning af
tågeforlygterne.
BAGLYGTEENHEDER
Baglygteenhederne indeholder pærer
for positionslys, blinklys, baklys,
baglys/tågebaglys og stoplys.
Man får adgang til lygteenhederne på
følgende måde:
Åbn den dobbelte bagdør.
skru skruerne A fig. 143 ud, så der
fås adgang til den optiske lygteenhed B
fig. 144
træk stikket C fig. 144 ud.
141F0T0097
142F0T0098
143F0T0099
144F0T0100
123

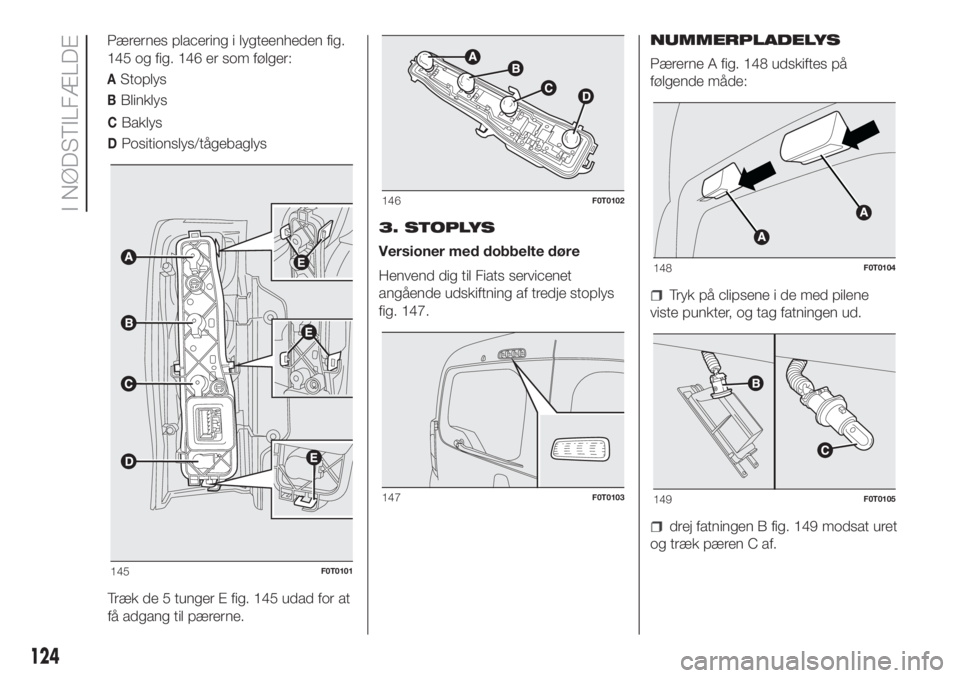

CBaklys
DPositionslys/tågebaglys
Træk de 5 tunger E fig. 145 udad for at
få adgang til pærerne.3. STOPLYS
Versioner med dobbelte døre
Henvend dig til Fiats servicenet
angående udskiftning af tredje stoplys
fig. 147.NUMMERPLADELYS
Pærerne A fig. 148 udskiftes på
følgende måde:
Tryk på clipsene i de med pilene
viste punkter, og tag fatningen ud.
drej fatningen B fig. 149 modsat uret
og træk pæren C af.
145F0T0101
146F0T0102
147F0T0103
148F0T0104
149F0T0105
124
I NØDSTILFÆLDE
Pærernes placering i lygteenheden fig.
145 og fig. 146 er som følger:
AStoplys
BBlinklys

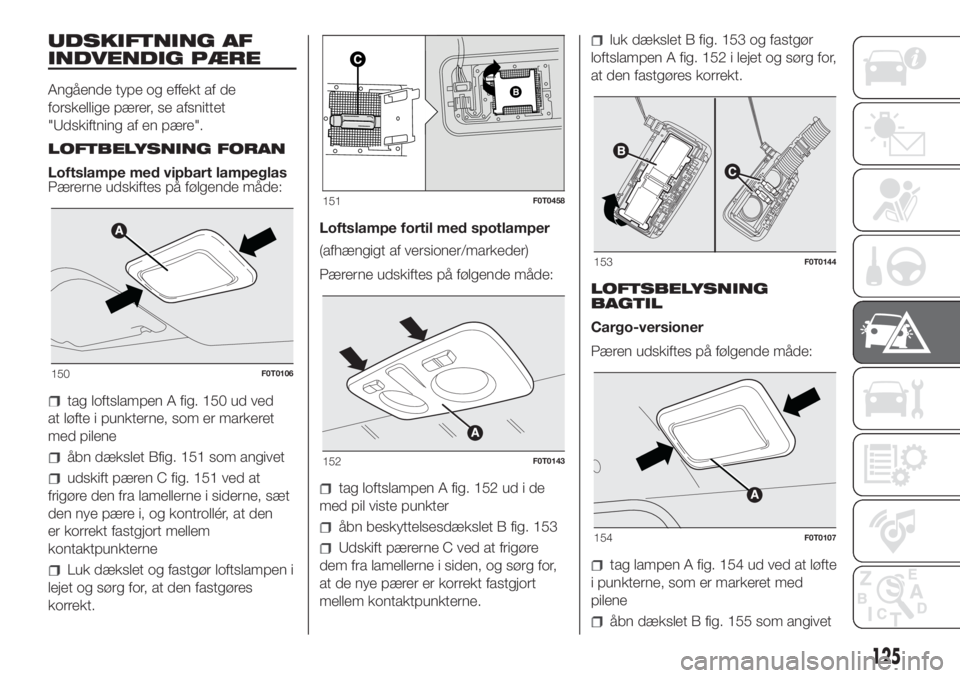

UDSKIFTNING AF
INDVENDIG PÆRE
Angående type og effekt af de
forskellige pærer, se afsnittet
"Udskiftning af en pære".
LOFTBELYSNING FORAN
Loftslampe med vipbart lampeglas
Pærerne udskiftes på følgende måde:
tag loftslampen A fig. 150 ud ved
at løfte i punkterne, som er markeret
med pilene
åbn dækslet Bfig. 151 som angivet
udskift pæren C fig. 151 ved at
frigøre den fra lamellerne i siderne, sæt
den nye pære i, og kontrollér, at den
er korrekt fastgjort mellem
kontaktpunkterne
Luk dækslet og fastgør loftslampen i
lejet og sørg for, at den fastgøres
korrekt.Loftslampe fortil med spotlamper
(afhængigt af versioner/markeder)
Pærerne udskiftes på følgende måde:
tag loftslampen A fig. 152 ud i de
med pil viste punkter
åbn beskyttelsesdækslet B fig. 153
Udskift pærerne C ved at frigøre
dem fra lamellerne i siden, og sørg for,
at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
luk dækslet B fig. 153 og fastgør
loftslampen A fig. 152 i lejet og sørg for,
at den fastgøres korrekt.
LOFTSBELYSNING
BAGTIL
Cargo-versioner
Pæren udskiftes på følgende måde:
tag lampen A fig. 154 ud ved at løfte
i punkterne, som er markeret med
pilene
åbn dækslet B fig. 155 som angivet
150F0T0106
151F0T0458
152F0T0143
153F0T0144
154F0T0107
125

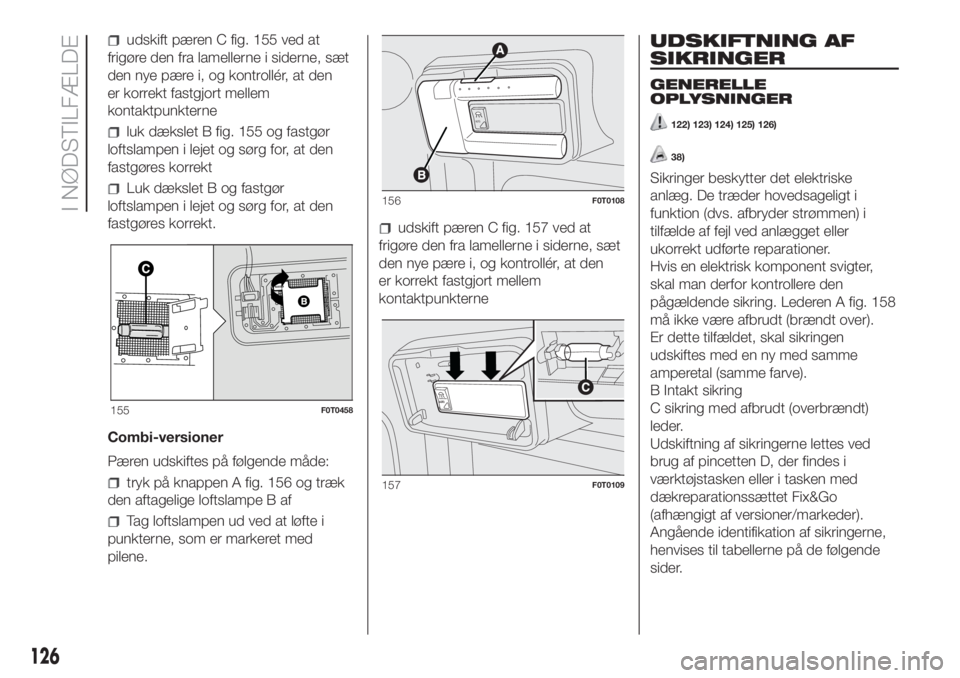

udskift pæren C fig. 155 ved at
frigøre den fra lamellerne i siderne, sæt
den nye pære i, og kontrollér, at den
er korrekt fastgjort mellem
kontaktpunkterne
luk dækslet B fig. 155 og fastgør
loftslampen i lejet og sørg for, at den
fastgøres korrekt
Luk dækslet B og fastgør
loftslampen i lejet og sørg for, at den
fastgøres korrekt.
Combi-versioner
Pæren udskiftes på følgende måde:
tryk på knappen A fig. 156 og træk
den aftagelige loftslampe B af
Tag loftslampen ud ved at løfte i
punkterne, som er markeret med
pilene.
udskift pæren C fig. 157 ved at
frigøre den fra lamellerne i siderne, sæt
den nye pære i, og kontrollér, at den
er korrekt fastgjort mellem
kontaktpunkterne
UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
122) 123) 124) 125) 126)
38)
Sikringer beskytter det elektriske
anlæg. De træder hovedsageligt i
funktion (dvs. afbryder strømmen) i
tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter,
skal man derfor kontrollere den
pågældende sikring. Lederen A fig. 158
må ikke være afbrudt (brændt over).
Er dette tilfældet, skal sikringen
udskiftes med en ny med samme
amperetal (samme farve).
B Intakt sikring
C sikring med afbrudt (overbrændt)
leder.
Udskiftning af sikringerne lettes ved
brug af pincetten D, der findes i
værktøjstasken eller i tasken med
dækreparationssættet Fix&Go
(afhængigt af versioner/markeder).
Angående identifikation af sikringerne,
henvises til tabellerne på de følgende
sider.
155F0T0458
A
U
T
O
156F0T0108
A
U
T
O
157F0T0109
126
I NØDSTILFÆLDE

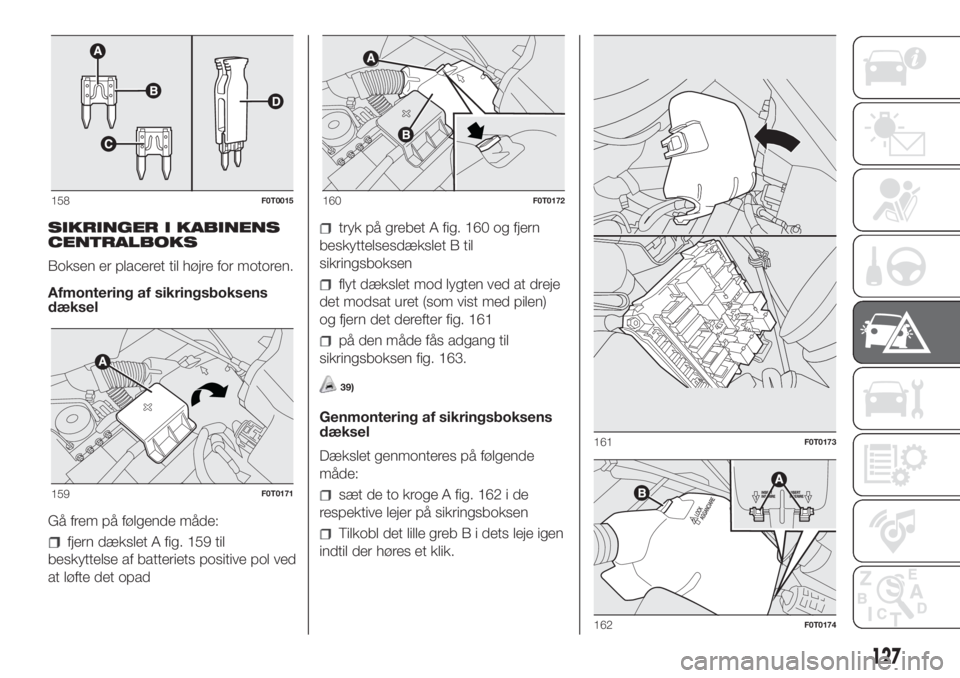

SIKRINGER I KABINENS
CENTRALBOKS
Boksen er placeret til højre for motoren.
Afmontering af sikringsboksens
dæksel
Gå frem på følgende måde:
fjern dækslet A fig. 159 til
beskyttelse af batteriets positive pol ved
at løfte det opad
tryk på grebet A fig. 160 og fjern
beskyttelsesdækslet B til
sikringsboksen
flyt dækslet mod lygten ved at dreje
det modsat uret (som vist med pilen)
og fjern det derefter fig. 161
på den måde fås adgang til
sikringsboksen fig. 163.
39)
Genmontering af sikringsboksens
dæksel
Dækslet genmonteres på følgende
måde:
sæt de to kroge A fig. 162 i de
respektive lejer på sikringsboksen
Tilkobl det lille greb B i dets leje igen
indtil der høres et klik.
158F0T0015
159F0T0171
160F0T0172
161F0T0173
162F0T0174
127

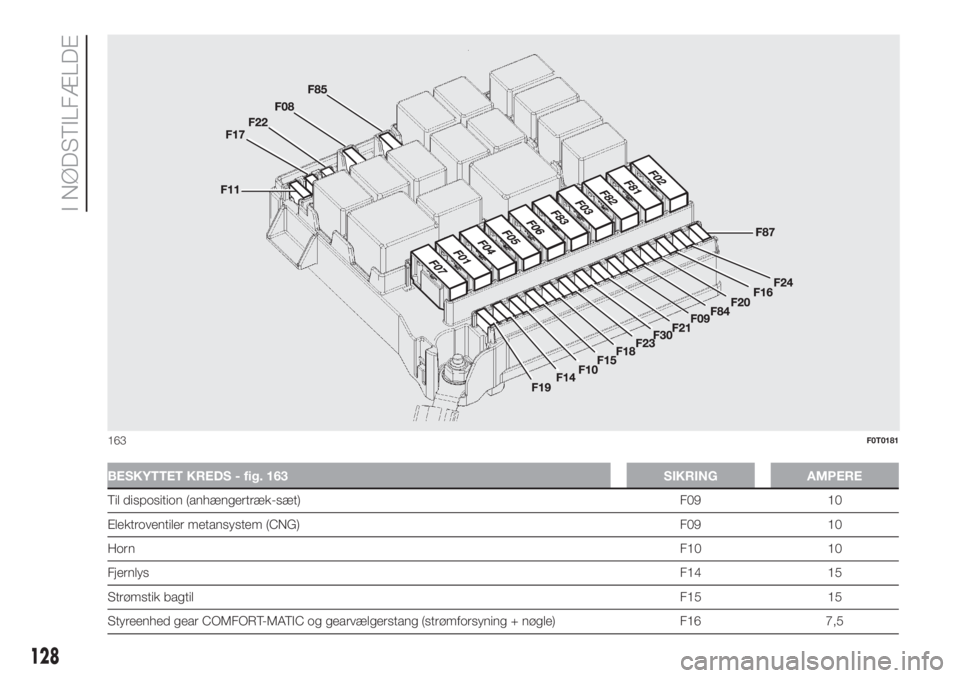

BESKYTTET KREDS - fig. 163 SIKRING AMPERE
Til disposition (anhængertræk-sæt) F09 10
Elektroventiler metansystem (CNG) F09 10
HornF10 10
FjernlysF14 15
Strømstik bagtilF15 15
Styreenhed gear COMFORT-MATIC og gearvælgerstang (strømforsyning + nøgle) F16 7,5
163F0T0181
128
