FIAT FIORINO 2018 Instrukcja obsługi (in Polish)

WYŚWIETLACZ
CYFROWY
EKRAN STANDARDOWY
Na ekranie standardowym rys. 74
wyświetlane są następujące wskazania:
APozycja ustawienia reflektorów (tylko
przy włączonych światłach mijania).
BLicznik kilometrów (wskazuje
kilometry lub mile przebiegu).
CGodzina.
DWskazanie funkcji START&STOP (dla
wersji/rynków, gdzie przewidziano).
EGear Shift Indication (wskazanie
zmiany biegu) (dla wersji/rynków,
gdzie przewidziano).
FDziałanie w trybie zasilania benzyną
(wersje Natural Power).
GWyświetlanie danych komputera
pokładowego.
UWAGA Przy wyciągniętym kluczyku
(po otwarciu przynajmniej jednych z
drzwi przednich), wyświetlacz
podświetla się wskazując przez kilka
sekund godzinę i ilość kilometrów (lub
mil) przebiegu.PRZYCISKI STERUJĄCE
Do przewijania na ekranie
odpowiednich opcji w górę lub w
celu zwiększenia wyświetlanej
wartości.
SETNaciśnięcie krótkie, aby
uzyskać dostęp do menu
i/lub przejść do następnego
ekranu lub potwierdzić
żądany wybór. Naciśnięcie
długie, aby powrócić do
ekranu standardowego.
Do przewijania pozycji na
ekranie i odnośnych opcji w dół
lub w celu zmniejszenia
wyświetlanej wartości.
UWAGA Przyciski
i
uaktywniają różne funkcje w
zależności od następujących sytuacji:
Regulacja ustawienia reflektorów
Przy włączonych światłach mijania
naciskać przyciski
lubw celu
wyregulowania ustawienia reflektorów.
Menu ustawień
- w obrębie menu można przewijać
opcje w górę lub w dół;
- podczas wykonywania ustawień
umożliwiają zwiększenie lub
zmniejszenie wartości.
MENU USTAWIEŃ
Funkcje menu ustawień
Menu składa się z szeregu funkcji,
dostępnych w trybie „okrężnym”,
których wybór realizowany jest za
pomocą przycisków
i,
umożliwiając dostęp do różnych
operacji wyboru i ustawień (setup)
przedstawionych poniżej.
Menu można uaktywnić przez krótkie
naciśnięcie przyciskuSET
.
74F0T0811
75F0T0500
49

Przez pojedyncze naciskanie
przycisków
imożliwe jest
poruszanie się po liście menu ustawień.
Sposób obsługi w tym punkcie jest
różny w zależności od wybranej pozycji.
Menu składa się z następujących
pozycji:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (dla wersji/rynków, gdzie
przewidziano)
UWAGA W samochodzie będącym w
ruchu, ze względów bezpieczeństwa
możliwy jest dostęp tylko do menu
zredukowanego (ustawienie „SPEEd”).
W trakcie postoju możliwy jest dostęp
do menu rozszerzonego.

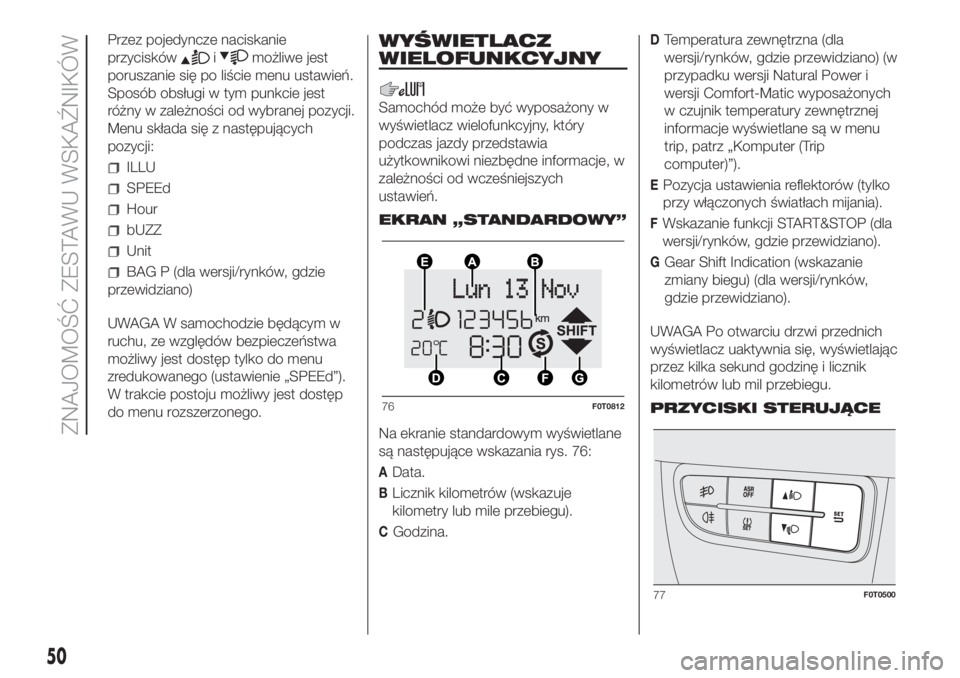

WYŚWIETLACZ
WIELOFUNKCYJNY
Samochód może być wyposażony w
wyświetlacz wielofunkcyjny, który
podczas jazdy przedstawia
użytkownikowi niezbędne informacje, w
zależności od wcześniejszych
ustawień.
EKRAN „STANDARDOWY”
Na ekranie standardowym wyświetlane
są następujące wskazania rys. 76:
AData.
BLicznik kilometrów (wskazuje
kilometry lub mile przebiegu).
CGodzina.
DTemperatura zewnętrzna (dla
wersji/rynków, gdzie przewidziano) (w
przypadku wersji Natural Power i
wersji Comfort-Matic wyposażonych
w czujnik temperatury zewnętrznej
informacje wyświetlane są w menu
trip, patrz „Komputer (Trip
computer)”).
EPozycja ustawienia reflektorów (tylko
przy włączonych światłach mijania).
FWskazanie funkcji START&STOP (dla
wersji/rynków, gdzie przewidziano).
GGear Shift Indication (wskazanie
zmiany biegu) (dla wersji/rynków,
gdzie przewidziano).
UWAGA Po otwarciu drzwi przednich
wyświetlacz uaktywnia się, wyświetlając
przez kilka sekund godzinę i licznik
kilometrów lub mil przebiegu.
PRZYCISKI STERUJĄCE
76F0T0812
77F0T0500
50
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

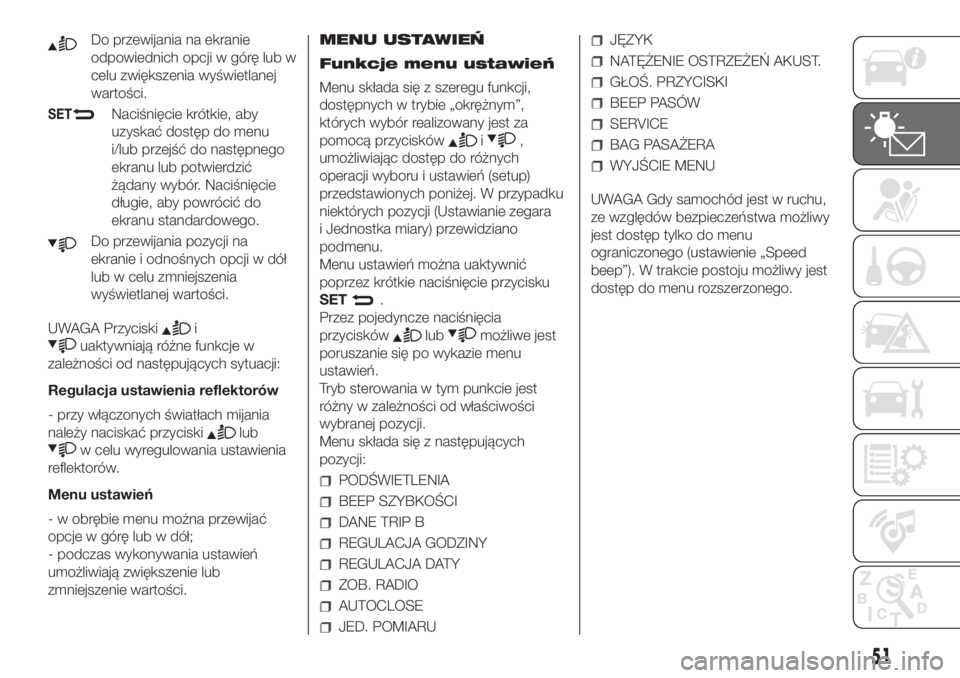

Do przewijania na ekranie
odpowiednich opcji w górę lub w
celu zwiększenia wyświetlanej
wartości.
SETNaciśnięcie krótkie, aby
uzyskać dostęp do menu
i/lub przejść do następnego
ekranu lub potwierdzić
żądany wybór. Naciśnięcie
długie, aby powrócić do
ekranu standardowego.
Do przewijania pozycji na
ekranie i odnośnych opcji w dół
lub w celu zmniejszenia
wyświetlanej wartości.
UWAGA Przyciski
i
uaktywniają różne funkcje w
zależności od następujących sytuacji:
Regulacja ustawienia reflektorów
- przy włączonych światłach mijania
należy naciskać przyciski
lub
w celu wyregulowania ustawienia
reflektorów.
Menu ustawień
- w obrębie menu można przewijać
opcje w górę lub w dół;
- podczas wykonywania ustawień
umożliwiają zwiększenie lub
zmniejszenie wartości.MENU USTAWIEŃ
Funkcje menu ustawień
Menu składa się z szeregu funkcji,
dostępnych w trybie „okrężnym”,
których wybór realizowany jest za
pomocą przycisków
i,
umożliwiając dostęp do różnych
operacji wyboru i ustawień (setup)
przedstawionych poniżej. W przypadku
niektórych pozycji (Ustawianie zegara
i Jednostka miary) przewidziano
podmenu.
Menu ustawień można uaktywnić
poprzez krótkie naciśnięcie przycisku
SET
.
Przez pojedyncze naciśnięcia
przycisków
lubmożliwe jest
poruszanie się po wykazie menu
ustawień.
Tryb sterowania w tym punkcie jest
różny w zależności od właściwości
wybranej pozycji.
Menu składa się z następujących
pozycji:
PODŚWIETLENIA
BEEP SZYBKOŚCI
DANE TRIP B
REGULACJA GODZINY
REGULACJA DATY
ZOB. RADIO
AUTOCLOSE
JED. POMIARU
JĘZYK
NATĘŻENIE OSTRZEŻEŃ AKUST.
GŁOŚ. PRZYCISKI
BEEP PASÓW
SERVICE
BAG PASAŻERA
WYJŚCIE MENU
UWAGA Gdy samochód jest w ruchu,
ze względów bezpieczeństwa możliwy
jest dostęp tylko do menu
ograniczonego (ustawienie „Speed
beep”). W trakcie postoju możliwy jest
dostęp do menu rozszerzonego.
51

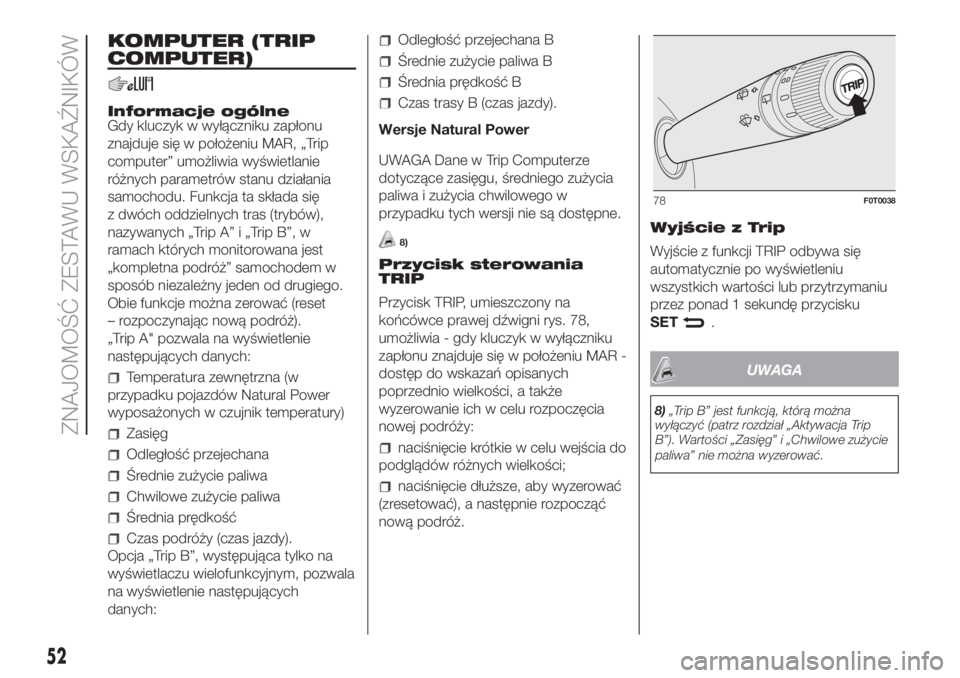

KOMPUTER (TRIP
COMPUTER)
Informacje ogólne
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, „Trip
computer” umożliwia wyświetlanie
różnych parametrów stanu działania
samochodu. Funkcja ta składa się
z dwóch oddzielnych tras (trybów),
nazywanych „Trip A” i „Trip B”, w
ramach których monitorowana jest
„kompletna podróż” samochodem w
sposób niezależny jeden od drugiego.
Obie funkcje można zerować (reset
– rozpoczynając nową podróż).
„Trip A" pozwala na wyświetlenie
następujących danych:
Temperatura zewnętrzna (w
przypadku pojazdów Natural Power
wyposażonych w czujnik temperatury)
Zasięg
Odległość przejechana
Średnie zużycie paliwa
Chwilowe zużycie paliwa
Średnia prędkość
Czas podróży (czas jazdy).
Opcja „Trip B”, występująca tylko na
wyświetlaczu wielofunkcyjnym, pozwala
na wyświetlenie następujących
danych:
Odległość przejechana B
Średnie zużycie paliwa B
Średnia prędkość B
Czas trasy B (czas jazdy).
Wersje Natural Power
UWAGA Dane w Trip Computerze
dotyczące zasięgu, średniego zużycia
paliwa i zużycia chwilowego w
przypadku tych wersji nie są dostępne.
8)
Przycisk sterowania
TRIP
Przycisk TRIP, umieszczony na
końcówce prawej dźwigni rys. 78,
umożliwia - gdy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR -
dostęp do wskazań opisanych
poprzednio wielkości, a także
wyzerowanie ich w celu rozpoczęcia
nowej podróży:
naciśnięcie krótkie w celu wejścia do
podglądów różnych wielkości;
naciśnięcie dłuższe, aby wyzerować
(zresetować), a następnie rozpocząć
nową podróż.Wyjście z Trip
Wyjście z funkcji TRIP odbywa się
automatycznie po wyświetleniu
wszystkich wartości lub przytrzymaniu
przez ponad 1 sekundę przycisku
SET
.
UWAGA
8)„Trip B” jest funkcją, którą można
wyłączyć (patrz rozdział „Aktywacja Trip
B”). Wartości „Zasięg” i „Chwilowe zużycie
paliwa” nie można wyzerować.
78F0T0038
52
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

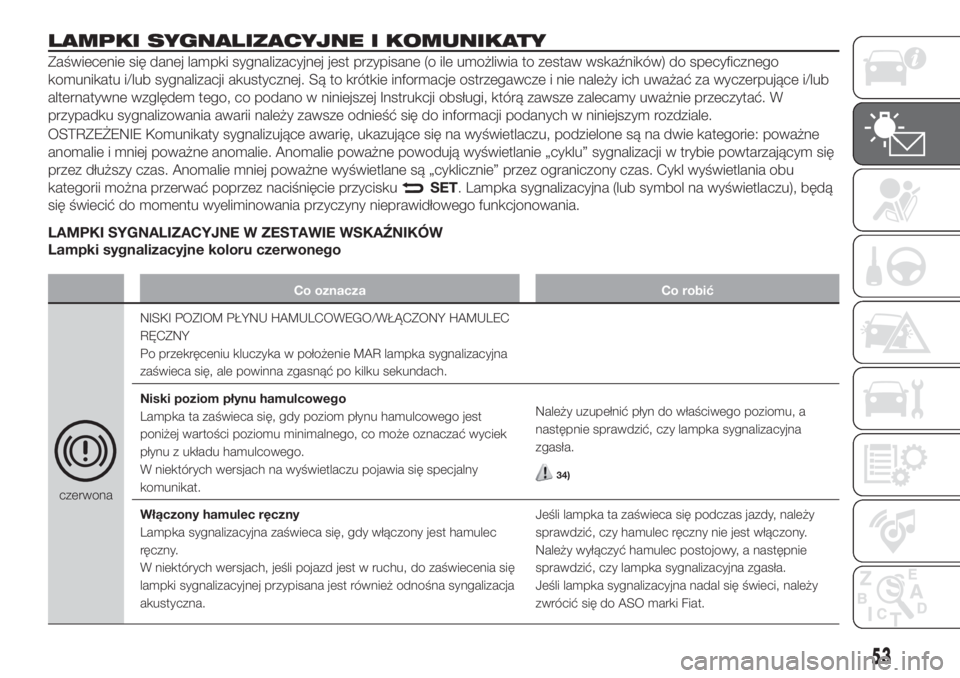

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
Zaświecenie się danej lampki sygnalizacyjnej jest przypisane (o ile umożliwia to zestaw wskaźników) do specyficznego
komunikatu i/lub sygnalizacji akustycznej. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano w niniejszej Instrukcji obsługi, którą zawsze zalecamy uważnie przeczytać. W
przypadku sygnalizowania awarii należy zawsze odnieść się do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne
anomalie i mniej poważne anomalie. Anomalie poważne powodują wyświetlanie „cyklu” sygnalizacji w trybie powtarzającym się
przez dłuższy czas. Anomalie mniej poważne wyświetlane są „cyklicznie” przez ograniczony czas. Cykl wyświetlania obu
kategorii można przerwać poprzez naciśnięcie przycisku
SET. Lampka sygnalizacyjna (lub symbol na wyświetlaczu), będą
się świecić do momentu wyeliminowania przyczyny nieprawidłowego funkcjonowania.
LAMPKI SYGNALIZACYJNE W ZESTAWIE WSKAŹNIKÓW
Lampki sygnalizacyjne koloru czerwonego
Co oznacza Co robić
czerwonaNISKI POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY HAMULEC
RĘCZNY
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć po kilku sekundach.
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu hamulcowego jest
poniżej wartości poziomu minimalnego, co może oznaczać wyciek
płynu z układu hamulcowego.
W niektórych wersjach na wyświetlaczu pojawia się specjalny
komunikat.Należy uzupełnić płyn do właściwego poziomu, a
następnie sprawdzić, czy lampka sygnalizacyjna
zgasła.
34)
Włączony hamulec ręczny
Lampka sygnalizacyjna zaświeca się, gdy włączony jest hamulec
ręczny.
W niektórych wersjach, jeśli pojazd jest w ruchu, do zaświecenia się
lampki sygnalizacyjnej przypisana jest również odnośna syngalizacja
akustyczna.Jeśli lampka ta zaświeca się podczas jazdy, należy
sprawdzić, czy hamulec ręczny nie jest włączony.
Należy wyłączyć hamulec postojowy, a następnie
sprawdzić, czy lampka sygnalizacyjna zgasła.
Jeśli lampka sygnalizacyjna nadal się świeci, należy
zwrócić się do ASO marki Fiat.
53

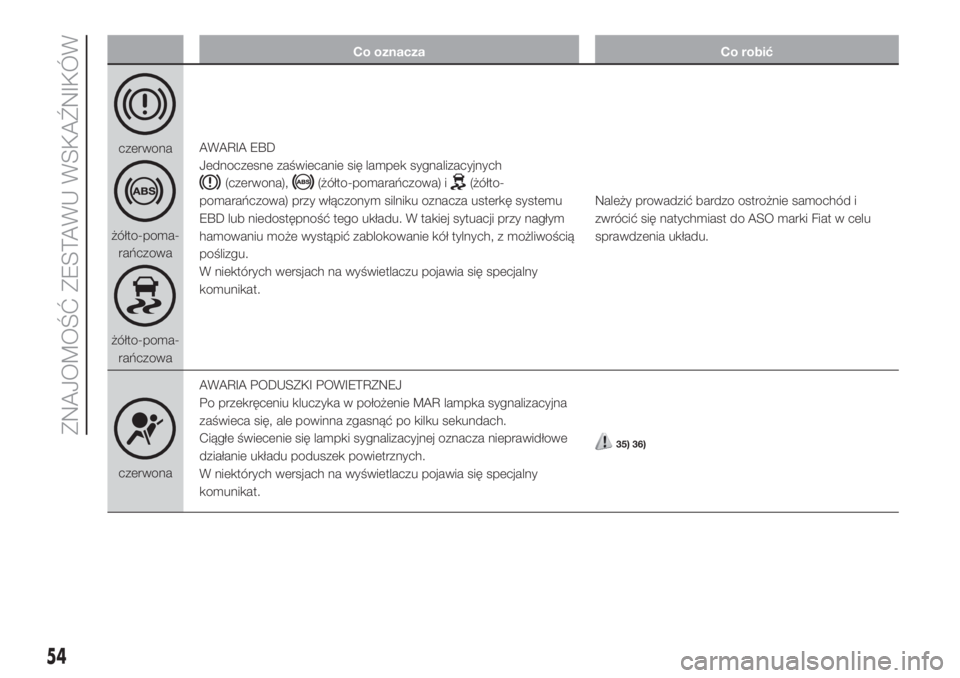

Co oznacza Co robić
czerwona
żółto-poma-
rańczowa
żółto-poma-
rańczowaAWARIA EBD
Jednoczesne zaświecanie się lampek sygnalizacyjnych
(czerwona),(żółto-pomarańczowa) i(żółto-
pomarańczowa) przy włączonym silniku oznacza usterkę systemu
EBD lub niedostępność tego układu. W takiej sytuacji przy nagłym
hamowaniu może wystąpić zablokowanie kół tylnych, z możliwością
poślizgu.
W niektórych wersjach na wyświetlaczu pojawia się specjalny
komunikat.Należy prowadzić bardzo ostrożnie samochód i
zwrócić się natychmiast do ASO marki Fiat w celu
sprawdzenia układu.
czerwonaAWARIA PODUSZKI POWIETRZNEJ
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć po kilku sekundach.
Ciągłe świecenie się lampki sygnalizacyjnej oznacza nieprawidłowe
działanie układu poduszek powietrznych.
W niektórych wersjach na wyświetlaczu pojawia się specjalny
komunikat.
35) 36)
54
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Co oznacza Co robić
czerwonaNIEZAPIĘTE PASY BEZPIECZEŃSTWA
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna świeci się światłem stałym, gdy samochód
stoi i pas bezpieczeństwa po stronie kierowcy lub pasażera (dla
wersji/rynków, gdzie przewidziano), jest odpięty.
Lampka sygnalizacyjna miga, a jednocześnie emitowany jest sygnał
akustyczny (brzęczyk), gdy samochód jest w ruchu, a pasy
bezpieczeństwa na miejscu kierowcy i pasażera (dla wersji/rynków,
gdzie przewidziano), nie są prawidłowo zapięte.Sygnalizator akustyczny (brzęczyk) systemu S.B.R.
(Seat Belt Reminder) można wyłączyć jedynie w ASO
marki Fiat.
W niektórych wersjach ponowne uruchomienie
systemu możliwe jest również poprzez menu ustawień.
czerwonaAWARIA SKRZYNI BIEGÓW
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna w zestawie wskaźników miga (jednocześnie
na wyświetlaczu pojawia się specjalny komunikat i emitowany jest
sygnał dźwiękowy), w momencie rozpoznania awarii w skrzyni
biegów.
Lampka sygnalizacyjna może zaświecić się również w przypadku
przegrzania skrzyni biegów, na skutek szczególnie intensywnej jazdy.
Następuje wówczas ograniczenie osiągów silnika.W razie awarii skrzyni biegów należy możliwie jak
najszybciej zwrócić się do ASO marki Fiat, by poddać
układ kontroli.
55

Co oznacza Co robić
czerwona
czerwonaNADMIERNA TEMPERATURA PŁYNU CHŁODZĄCEGO SILNIK
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć po kilku sekundach. Lampka
sygnalizacyjna zaświeca się w przypadku przegrzania silnika.
Na wyświetlaczu pojawia się specjalny komunikat.W przypadku normalnej jazdy: zatrzymać samochód,
wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku
MIN. W takiej sytuacji należy poczekać na ochłodzenie
się silnika, a następnie powoli ostrożnie otworzyć
korek. Uzupełnić układ płynem chłodzącym,
upewniając się, że poziom płynu zawiera się pomiędzy
wskazaniami MIN i MAX zaznaczonymi na zbiorniku.
Ponadto należy sprawdzić wzrokowo, czy nie
występują ewentualne wycieki płynu. Jeżeli przy
następnym uruchomieniu silnika lampka zaświeci się
ponownie, należy zwrócić się do ASO marki Fiat.
W przypadku użytkowania samochodu w szczególnie
trudnych warunkach (na przykład do holowania
przyczepy pod górę lub z całkowitym obciążeniem
samochodu): należy zmniejszyć prędkośći-w
przypadku gdy lampka świeci się nadal - zatrzymać
samochód. Odczekać 2 lub 3 minuty przy włączonym
silniku i delikatnie zwiększonych obrotach, aby
spowodować szybszą cyrkulację płynu chłodzącego, a
następnie wyłączyć silnik. Sprawdzić, czy poziom
płynu chłodzącego jest prawidłowy, jak opisano
wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca
się nie wyłączać silnika, ale pozostawić go włączonym
i z lekko zwiększonymi obrotami przez kilka minut
przed jego wyłączeniem.
56
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Co oznacza Co robić
czerwonaNIEWYSTARCZAJĄCY POZIOM NAŁADOWANIA AKUMULATORA
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć bezpośrednio po uruchomieniu
silnika (gdy silnik pracuje na biegu jałowym dopuszczalne jest lekkie
opóźnienie zgaśnięcia lampki).
W niektórych wersjach na wyświetlaczu pojawia się specjalny
komunikat.Jeżeli lampka sygnalizacyjna będzie się nadal świecić,
należy zwrócić się jak najszybciej do ASO Fiata.
57

Co oznacza Co robić
czerwonaNIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO/ZUŻYTY
OLEJ SILNIKOWY
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć tuż po uruchomieniu silnika.
Świeci światłem stałym: Niewystarczające ciśnienie oleju
silnikowego
Lampka sygnalizacyjna świeci światłem stałym, a jednocześnie na
wyświetlaczu pojawia się specjalny komunikat (dla wersji/rynków,
gdzie przewidziano), w momencie, gdy system rozpozna
niewystarczające ciśnienie oleju silnikowego.
37)
Miga: Olej silnikowy zużyty
(tylko w przypadku wersji Multijet)
Lampka sygnalizacyjna miga, a na wyświetlaczu pojawia się
komunikat (dla wersji/rynków, gdzie przewidziano), kiedy system
rozpoznaje zużycie oleju silnikowego.
Miganie lampki sygnalizacyjnej nie powinno być uważane za usterkę
pojazdu, gdyż ma na celu powiadomienie użytkownika, iż zwykła
eksploatacja pojazdu doprowadziła do konieczności wymiany oleju.
Jeżeli olej nie zostanie wymieniony po osiągnięciu drugiego progu
zużycia, w zestawie wskaźników zaświeci się także lampka
sygnalizacyjna
i funkcjonowanie silnika zostanie ograniczone do
3000 obr./min.
Jeżeli olej nadal nie zostanie wymieniony, po osiągnięciu trzeciego
progu zużycia w celu uniknięcia uszkodzeń obroty silnika zostaną
ograniczone do 1500 obr./min.Należy zwrócić się możliwie jak najszybciej do ASO
marki Fiat.
9)
Przypomina się, że olej ulega szybszemu zużyciu w
następujących warunkach:
– przeważająca jazda w mieście, która sprawia, że
proces regeneracyjny DPF odbywa się częściej
– jazda na krótkich odcinkach uniemożliwiających
osiągnięcie przez silnik właściwej temperatury
– powtarzające się przerywanie procesu
regeneracyjnego sygnalizowane przez zaświecanie się
lampki sygnalizacyjnej DPF.
58
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
