FIAT FIORINO 2018 Kezelési és karbantartási útmutató (in Hungarian)

ISMERKEDÉS A GÉPKOCSIVAL
Itt kezdődik az Ön új gépkocsijával való
közelebbi ismerkedés.
Ez az útmutató egyszerűen és
közvetlenül tájékoztatja Önt a gépkocsi
felépítéséről és működéséről.
Ezért azt tanácsoljuk Önnek, hogy
helyezkedjen el kényelmesen a
gépkocsiban, hogy közvetlenül
ellenőrizhesse az olvasottakat.MŰSZERFAL ................................... 10
A KULCSOK ................................... 11
GYÚJTÁSKAPCSOLÓ ..................... 13
A FIAT CODE RENDSZER ............... 14
RIASZTÓBERENDEZÉS .................. 15
AJTÓK ............................................ 16
ÜLÉSEK .......................................... 19
FEJTÁMLÁ ...................................... 22
KORMÁNYKERÉK .......................... 23
VISSZAPILLANTÓ TÜKRÖK ............ 23
KÜLSŐ VILÁGÍTÁS.......................... 24
BELSŐ VILÁGÍTÁS .......................... 26
ABLAKTÖRLŐ ÉS -MOSÓ .............. 28
FŰTÉS ÉS SZELLŐZÉS................... 29
MANUÁLIS LÉGKONDICIONÁLÓ .... 30
ABLAKEMELŐK .............................. 31
MOTORHÁZTETŐ ........................... 32
ELVÁLASZTÓ FALAK ...................... 33
CSOMAGTÉR ................................. 35
FÖLDGÁZ BERENDEZÉSSEL
ELLÁTOTT FELSZERELTSÉG
(NATURAL POWER) ........................ 37
9

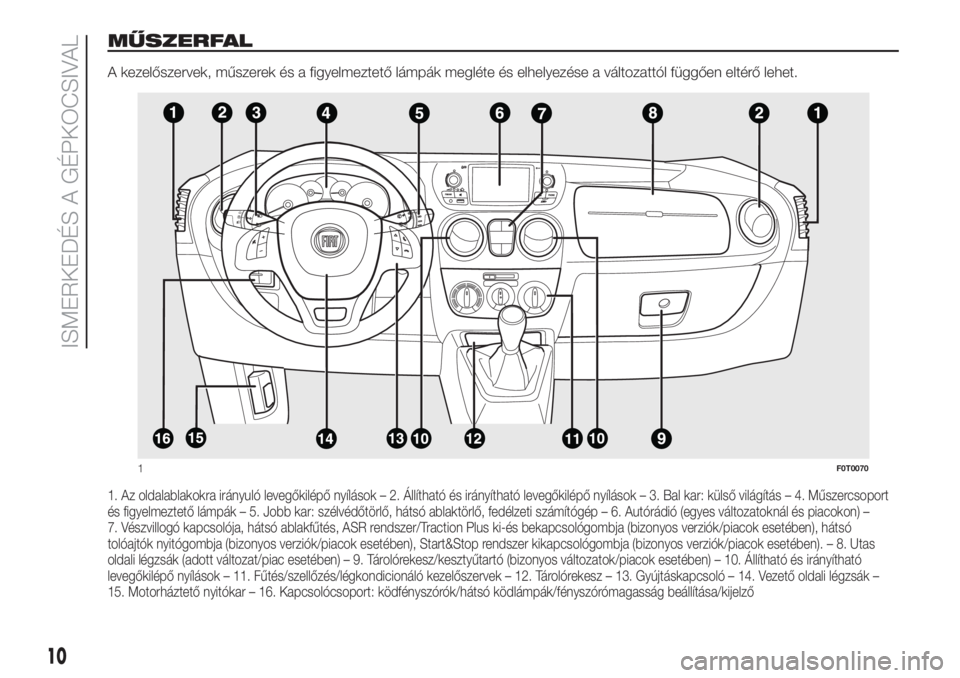

MŰSZERFAL
A kezelőszervek, műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
1. Az oldalablakokra irányuló levegőkilépő nyílások – 2. Állítható és irányítható levegőkilépő nyílások – 3. Bal kar: külső világítás – 4. Műszercsoport
és figyelmeztető lámpák – 5. Jobb kar: szélvédőtörlő, hátsó ablaktörlő, fedélzeti számítógép – 6. Autórádió (egyes változatoknál és piacokon) –
7. Vészvillogó kapcsolója, hátsó ablakfűtés, ASR rendszer/Traction Plus ki-és bekapcsológombja (bizonyos verziók/piacok esetében), hátsó
tolóajtók nyitógombja (bizonyos verziók/piacok esetében), Start&Stop rendszer kikapcsológombja (bizonyos verziók/piacok esetében). – 8. Utas
oldali légzsák (adott változat/piac esetében) – 9. Tárolórekesz/kesztyűtartó (bizonyos változatok/piacok esetében) – 10. Állítható és irányítható
levegőkilépő nyílások – 11. Fűtés/szellőzés/légkondicionáló kezelőszervek – 12. Tárolórekesz – 13. Gyújtáskapcsoló – 14. Vezető oldali légzsák –
15. Motorháztető nyitókar – 16. Kapcsolócsoport: ködfényszórók/hátsó ködlámpák/fényszórómagasság beállítása/kijelző
1F0T0070
10
ISMERKEDÉS A GÉPKOCSIVAL

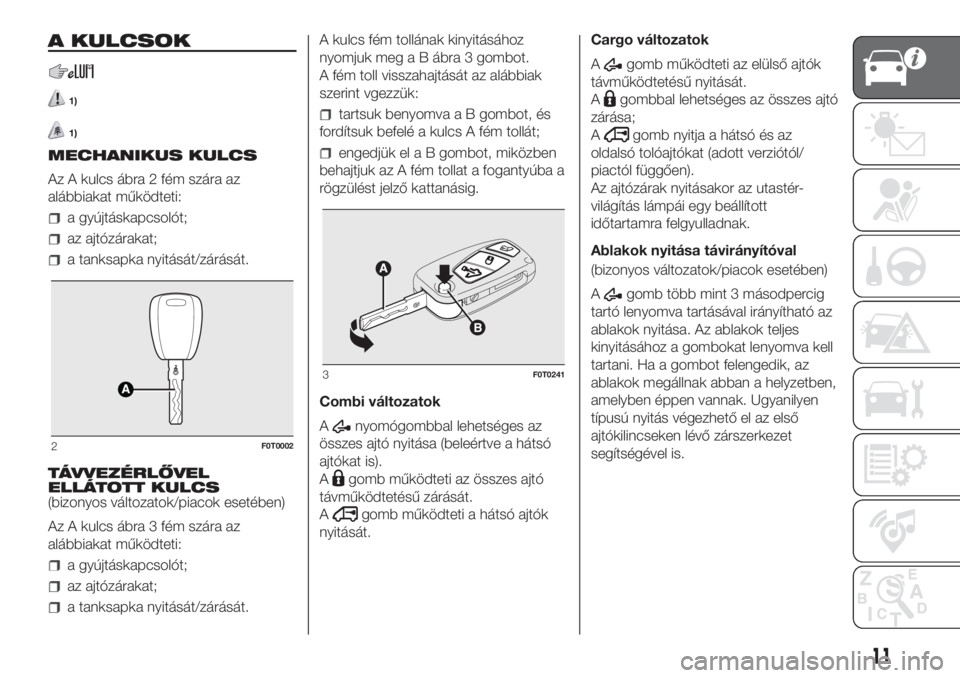

A KULCSOK
1)
1)
MECHANIKUS KULCS
Az A kulcs ábra 2 fém szára az
alábbiakat működteti:
a gyújtáskapcsolót;
az ajtózárakat;
a tanksapka nyitását/zárását.
TÁVVEZÉRLŐVEL
ELLÁTOTT KULCS
(bizonyos változatok/piacok esetében)
Az A kulcs ábra 3 fém szára az
alábbiakat működteti:
a gyújtáskapcsolót;
az ajtózárakat;
a tanksapka nyitását/zárását.A kulcs fém tollának kinyitásához
nyomjuk meg a B ábra 3 gombot.
A fém toll visszahajtását az alábbiak
szerint vgezzük:
tartsuk benyomva a B gombot, és
fordítsuk befelé a kulcs A fém tollát;
engedjük el a B gombot, miközben
behajtjuk az A fém tollat a fogantyúba a
rögzülést jelző kattanásig.
Combi változatok
A
nyomógombbal lehetséges az
összes ajtó nyitása (beleértve a hátsó
ajtókat is).
A
gomb működteti az összes ajtó
távműködtetésű zárását.
A
gomb működteti a hátsó ajtók
nyitását.Cargo változatok
A
gomb működteti az elülső ajtók
távműködtetésű nyitását.
A
gombbal lehetséges az összes ajtó
zárása;
A
gomb nyitja a hátsó és az
oldalsó tolóajtókat (adott verziótól/
piactól függően).
Az ajtózárak nyitásakor az utastér-
világítás lámpái egy beállított
időtartamra felgyulladnak.
Ablakok nyitása távirányítóval
(bizonyos változatok/piacok esetében)
A
gomb több mint 3 másodpercig
tartó lenyomva tartásával irányítható az
ablakok nyitása. Az ablakok teljes
kinyitásához a gombokat lenyomva kell
tartani. Ha a gombot felengedik, az
ablakok megállnak abban a helyzetben,
amelyben éppen vannak. Ugyanilyen
típusú nyitás végezhető el az első
ajtókilincseken lévő zárszerkezet
segítségével is.
2F0T0002
3F0T0241
11

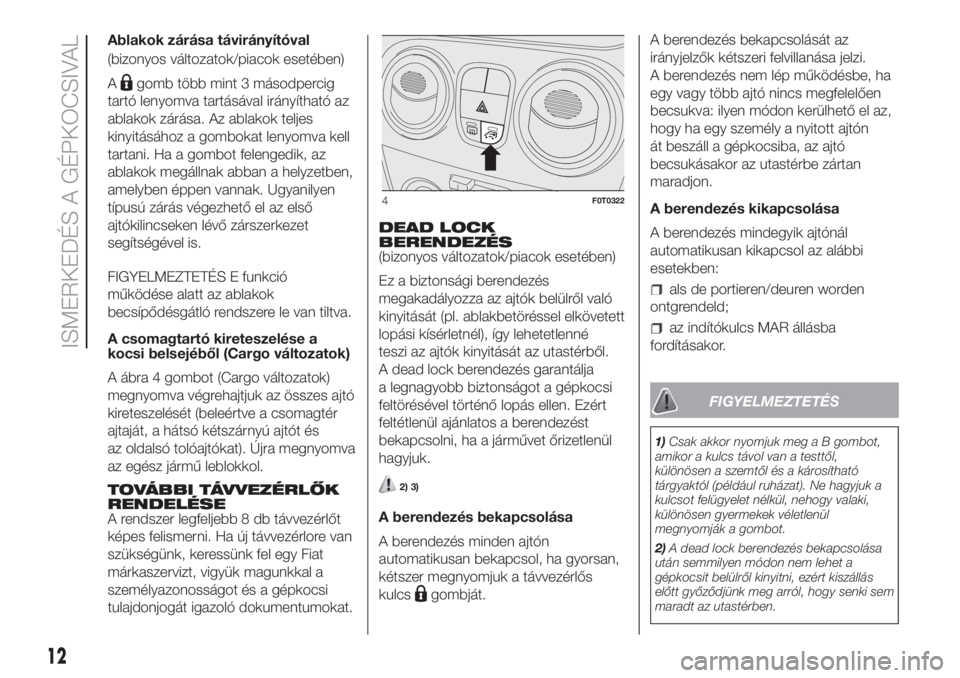

Ablakok zárása távirányítóval
(bizonyos változatok/piacok esetében)
A
gomb több mint 3 másodpercig
tartó lenyomva tartásával irányítható az
ablakok zárása. Az ablakok teljes
kinyitásához a gombokat lenyomva kell
tartani. Ha a gombot felengedik, az
ablakok megállnak abban a helyzetben,
amelyben éppen vannak. Ugyanilyen
típusú zárás végezhető el az első
ajtókilincseken lévő zárszerkezet
segítségével is.
FIGYELMEZTETÉS E funkció
működése alatt az ablakok
becsípődésgátló rendszere le van tiltva.
A csomagtartó kireteszelése a
kocsi belsejéből (Cargo változatok)
A ábra 4 gombot (Cargo változatok)
megnyomva végrehajtjuk az összes ajtó
kireteszelését (beleértve a csomagtér
ajtaját, a hátsó kétszárnyú ajtót és
az oldalsó tolóajtókat). Újra megnyomva
az egész jármű leblokkol.
TOVÁBBI TÁVVEZÉRLŐK
RENDELÉSE
A rendszer legfeljebb 8 db távvezérlőt
képes felismerni. Ha új távvezérlore van
szükségünk, keressünk fel egy Fiat
márkaszervizt, vigyük magunkkal a
személyazonosságot és a gépkocsi
tulajdonjogát igazoló dokumentumokat.DEAD LOCK
BERENDEZÉS
(bizonyos változatok/piacok esetében)
Ez a biztonsági berendezés
megakadályozza az ajtók belülről való
kinyitását (pl. ablakbetöréssel elkövetett
lopási kísérletnél), így lehetetlenné
teszi az ajtók kinyitását az utastérből.
A dead lock berendezés garantálja
a legnagyobb biztonságot a gépkocsi
feltörésével történő lopás ellen. Ezért
feltétlenül ajánlatos a berendezést
bekapcsolni, ha a járművet őrizetlenül
hagyjuk.
2) 3)
A berendezés bekapcsolása
A berendezés minden ajtón
automatikusan bekapcsol, ha gyorsan,
kétszer megnyomjuk a távvezérlős
kulcs
gombját.A berendezés bekapcsolását az
irányjelzők kétszeri felvillanása jelzi.
A berendezés nem lép működésbe, ha
egy vagy több ajtó nincs megfelelően
becsukva: ilyen módon kerülhető el az,
hogy ha egy személy a nyitott ajtón
át beszáll a gépkocsiba, az ajtó
becsukásakor az utastérbe zártan
maradjon.
A berendezés kikapcsolása
A berendezés mindegyik ajtónál
automatikusan kikapcsol az alábbi
esetekben:
als de portieren/deuren worden
ontgrendeld;
az indítókulcs MAR állásba
fordításakor.
FIGYELMEZTETÉS
1)Csak akkor nyomjuk meg a B gombot,
amikor a kulcs távol van a testtől,
különösen a szemtől és a károsítható
tárgyaktól (például ruházat). Ne hagyjuk a
kulcsot felügyelet nélkül, nehogy valaki,
különösen gyermekek véletlenül
megnyomják a gombot.
2)A dead lock berendezés bekapcsolása
után semmilyen módon nem lehet a
gépkocsit belülről kinyitni, ezért kiszállás
előtt győződjünk meg arról, hogy senki sem
maradt az utastérben.
4F0T0322
12
ISMERKEDÉS A GÉPKOCSIVAL

3)Ha a távvezérlős kulcs eleme lemerült, a
berendezést kizárólag a kulcs fém tollának
mindkét ajtó zárbetétjében történő
elfordításával, az előbbiekben leírt módon
lehet kiiktatni: ilyen esetben a berendezés
csak a hátsó ajtókon marad bekapcsolva.
FIGYELMEZTETÉS
1)A kimerült elemek eldobása veszélyes a
környezetre, ezért azokat a törvényben
előírt módon, speciális tárolóedényben kell
gyűjteni, vagy le kell adni egy Fiat
márkaszervizben, ahol gondoskodnak a
megfelelő kezelésükről.

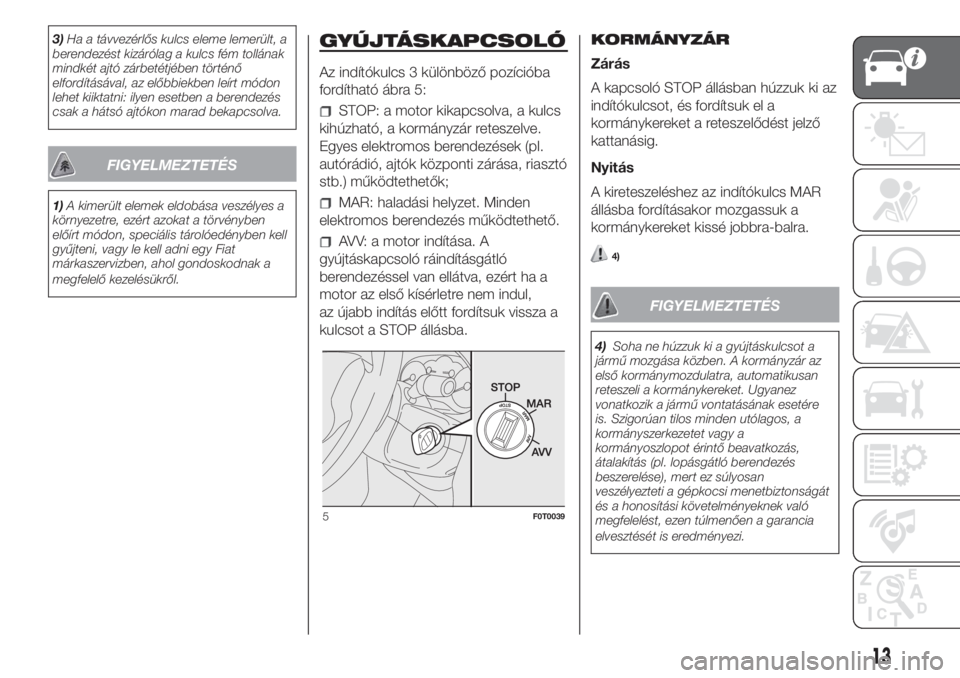

GYÚJTÁSKAPCSOLÓ
Az indítókulcs 3 különböző pozícióba
fordítható ábra 5:
STOP: a motor kikapcsolva, a kulcs
kihúzható, a kormányzár reteszelve.
Egyes elektromos berendezések (pl.
autórádió, ajtók központi zárása, riasztó
stb.) működtethetők;
MAR: haladási helyzet. Minden
elektromos berendezés működtethető.
AVV: a motor indítása. A
gyújtáskapcsoló ráindításgátló
berendezéssel van ellátva, ezért ha a
motor az első kísérletre nem indul,
az újabb indítás előtt fordítsuk vissza a
kulcsot a STOP állásba.KORMÁNYZÁR
Zárás
A kapcsoló STOP állásban húzzuk ki az
indítókulcsot, és fordítsuk el a
kormánykereket a reteszelődést jelző
kattanásig.
Nyitás
A kireteszeléshez az indítókulcs MAR
állásba fordításakor mozgassuk a
kormánykereket kissé jobbra-balra.4)
FIGYELMEZTETÉS
4)Soha ne húzzuk ki a gyújtáskulcsot a
jármű mozgása közben. A kormányzár az
első kormánymozdulatra, automatikusan
reteszeli a kormánykereket. Ugyanez
vonatkozik a jármű vontatásának esetére
is. Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan
veszélyezteti a gépkocsi menetbiztonságát
és a honosítási követelményeknek való
megfelelést, ezen túlmenően a garancia
elvesztését is eredményezi.
5F0T0039
13

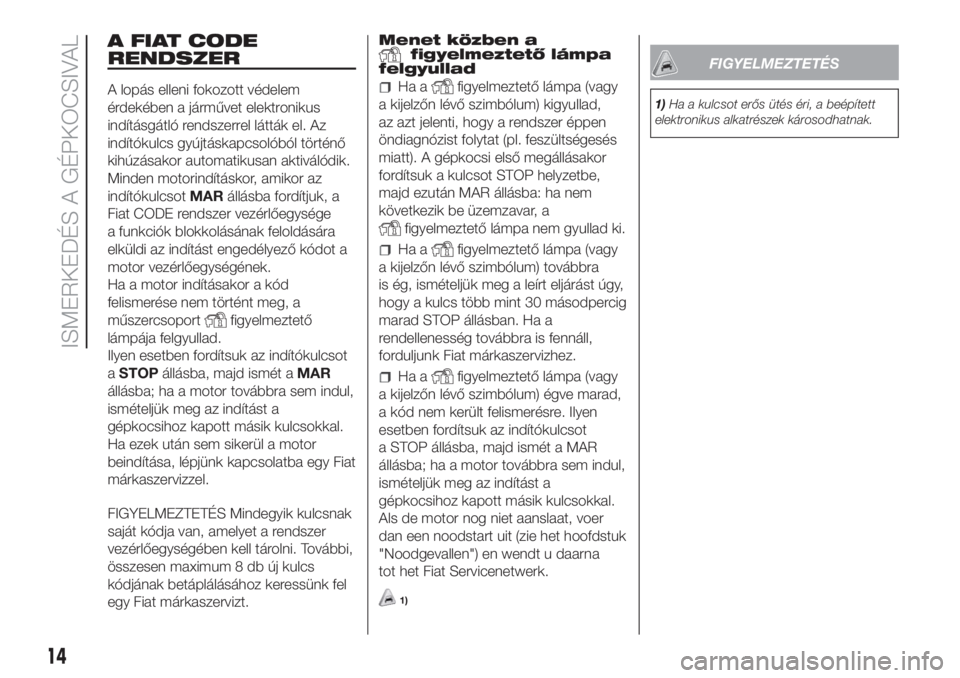

A FIAT CODE
RENDSZER
A lopás elleni fokozott védelem
érdekében a járművet elektronikus
indításgátló rendszerrel látták el. Az
indítókulcs gyújtáskapcsolóból történő
kihúzásakor automatikusan aktiválódik.
Minden motorindításkor, amikor az
indítókulcsotMARállásba fordítjuk, a
Fiat CODE rendszer vezérlőegysége
a funkciók blokkolásának feloldására
elküldi az indítást engedélyező kódot a
motor vezérlőegységének.
Ha a motor indításakor a kód
felismerése nem történt meg, a
műszercsoport
figyelmeztető
lámpája felgyullad.
Ilyen esetben fordítsuk az indítókulcsot
aSTOPállásba, majd ismét aMAR
állásba; ha a motor továbbra sem indul,
ismételjük meg az indítást a
gépkocsihoz kapott másik kulcsokkal.
Ha ezek után sem sikerül a motor
beindítása, lépjünk kapcsolatba egy Fiat
márkaszervizzel.
FIGYELMEZTETÉS Mindegyik kulcsnak
saját kódja van, amelyet a rendszer
vezérlőegységében kell tárolni. További,
összesen maximum 8 db új kulcs
kódjának betáplálásához keressünk fel
egy Fiat márkaszervizt.Menet közben a
figyelmeztető lámpa
felgyullad
Ha afigyelmeztető lámpa (vagy
a kijelzőn lévő szimbólum) kigyullad,
az azt jelenti, hogy a rendszer éppen
öndiagnózist folytat (pl. feszültségesés
miatt). A gépkocsi első megállásakor
fordítsuk a kulcsot STOP helyzetbe,
majd ezután MAR állásba: ha nem
következik be üzemzavar, a
figyelmeztető lámpa nem gyullad ki.
Ha afigyelmeztető lámpa (vagy
a kijelzőn lévő szimbólum) továbbra
is ég, ismételjük meg a leírt eljárást úgy,
hogy a kulcs több mint 30 másodpercig
marad STOP állásban. Ha a
rendellenesség továbbra is fennáll,
forduljunk Fiat márkaszervizhez.
Ha afigyelmeztető lámpa (vagy
a kijelzőn lévő szimbólum) égve marad,
a kód nem került felismerésre. Ilyen
esetben fordítsuk az indítókulcsot
a STOP állásba, majd ismét a MAR
állásba; ha a motor továbbra sem indul,
ismételjük meg az indítást a
gépkocsihoz kapott másik kulcsokkal.
Als de motor nog niet aanslaat, voer
dan een noodstart uit (zie het hoofdstuk
"Noodgevallen") en wendt u daarna
tot het Fiat Servicenetwerk.
1)
FIGYELMEZTETÉS
1)Ha a kulcsot erős ütés éri, a beépített
elektronikus alkatrészek károsodhatnak.
14
ISMERKEDÉS A GÉPKOCSIVAL

RIASZTÓ-
BERENDEZÉS
(bizonyos változatok/piacok esetében)
Az előzőekben leírt távvezérlő funkciók
melletti riasztóberendezés funkciókat
a műszerfali biztosítéktábla közelében
elhelyezett vevőegység vezérli.
FIGYELMEZTETÉS A motor indításgátló
funkció működését a Fiat CODE
rendszer biztosítja, amely
automatikusan aktiválódik, amikor az
indítókulcsot a gyújtáskapcsolóból
kihúzzuk.
A RIASZTÓBERENDEZÉS
BEKAPCSOLÁSA
Az ajtók, a csomagtérajtó és a
motorháztető becsukott állapotában,
kihúzott vagy STOP állásba fordított
indítókulcs esetén irányítsuk a
távirányítós kulcsot a gépkocsi felé,
majd nyomjuk meg és engedjük el
a
gombot.
Egyes piacok kivételével, a
riasztórendszer a bekapcsolást egy
hangjelzéssel ("BIP") és az ajtók
bezárásával nyugtázza.
A riasztóberendezés bekapcsolását
megelőzi egy öndiagnosztikai teszt: ha
a rendszer hibát észlel, egy további
hangjelzést bocsát ki.Ebben az esetben kapcsoljuk ki a
rendszert a
gomb megnyomásával,
ellenőrizzük az ajtók, a motorháztető
és a csomagtérajtó megfelelően
becsukott állapotát, és ismét
kapcsoljuk be a rendszert a
gomb
megnyomásával.
Ellenkező esetben, a nem megfelelően
becsukott ajtót, csomagtérajtót és
motorháztetőt a riasztórendszer kizárja
a felügyelet alól.
Ha az ajtók, a motorháztető és a
csomagtérajtó megfelelően be vannak
csukva, és a rendszer egy második
hangjelzést is kibocsát, az a rendszer
működési hibáját jelzi. Ilyen esetben
lépjünk kapcsolatba egy Fiat
márkaszervizzel.
FIGYELMEZTETÉS Ha a központi zár
működtetése az indítókulcs fém
tollának elfordításával történt, a
riasztóberendezés nem aktiválódik.
FIGYELMEZTETÉS A
riasztóberendezés gyári beállításai a
különböző országok előírásaitól
függően változhatnak.A RIASZTÓBERENDEZÉS
KIKAPCSOLÁSA
Nyomjuk meg a távirányító
gombját.
FIGYELMEZTETÉS Ha a központi zár
kireteszelése az indítókulcs
elfordításával történt, a
riasztóberendezés nem kapcsol ki.
BELSŐ TÉR
VÉDELEM/FELEMELÉS
ELLENI VÉDELEM
A védelem megfelelő működésének
garantálása érdekében ellenőrizzük az
oldalablakok teljesen becsukott
állapotát.
Ez a funkció még a riasztóberendezés
bekapcsolása előtt az utastér elülső
világítótesten található ábra 6 gomb
megnyomásával kiiktatható (pl. ha
állatok maradnak a gépkocsiban).
A funkció kikapcsolását a gombon lévő
led néhány másodpercig tartó villogása
jelzi. Ha szükséges a belső tér védelem
és emelés-érzékelés kiiktatása, azt
minden egyes gyújtás kikapcsolás után
el kell végezni.
15

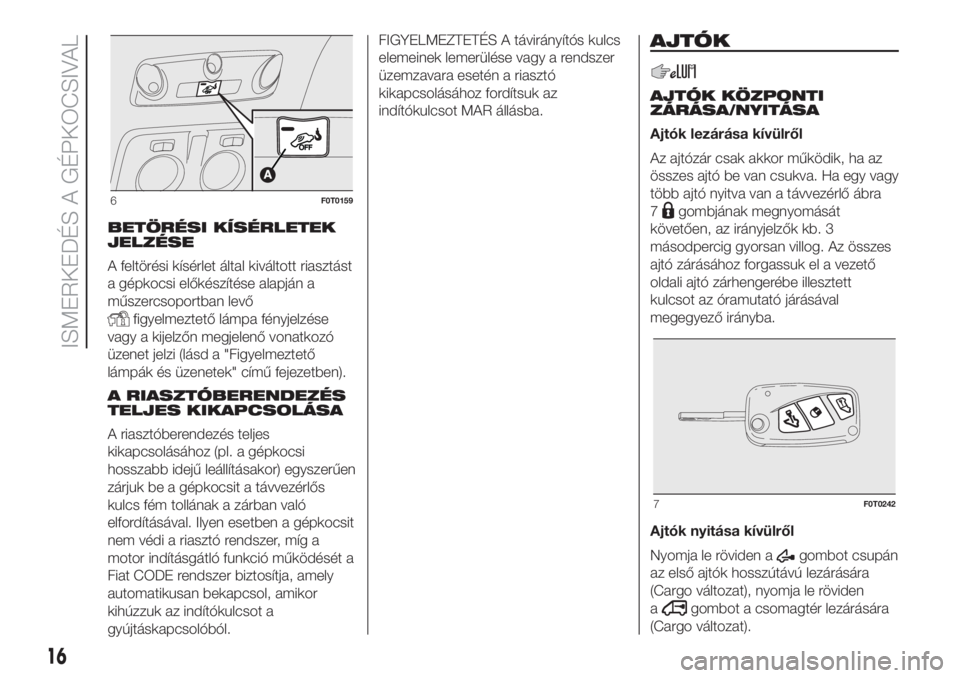

BETÖRÉSI KÍSÉRLETEK
JELZÉSE
A feltörési kísérlet által kiváltott riasztást
a gépkocsi előkészítése alapján a
műszercsoportban levő
figyelmeztető lámpa fényjelzése
vagy a kijelzőn megjelenő vonatkozó
üzenet jelzi (lásd a "Figyelmeztető
lámpák és üzenetek" című fejezetben).
A RIASZTÓBERENDEZÉS
TELJES KIKAPCSOLÁSA
A riasztóberendezés teljes
kikapcsolásához (pl. a gépkocsi
hosszabb idejű leállításakor) egyszerűen
zárjuk be a gépkocsit a távvezérlős
kulcs fém tollának a zárban való
elfordításával. Ilyen esetben a gépkocsit
nem védi a riasztó rendszer, míg a
motor indításgátló funkció működését a
Fiat CODE rendszer biztosítja, amely
automatikusan bekapcsol, amikor
kihúzzuk az indítókulcsot a
gyújtáskapcsolóból.FIGYELMEZTETÉS A távirányítós kulcs
elemeinek lemerülése vagy a rendszer
üzemzavara esetén a riasztó
kikapcsolásához fordítsuk az
indítókulcsot MAR állásba.
AJTÓK
AJTÓK KÖZPONTI
ZÁRÁSA/NYITÁSA
Ajtók lezárása kívülről
Az ajtózár csak akkor működik, ha az
összes ajtó be van csukva. Ha egy vagy
több ajtó nyitva van a távvezérlő ábra
7
gombjának megnyomását
követően, az irányjelzők kb. 3
másodpercig gyorsan villog. Az összes
ajtó zárásához forgassuk el a vezető
oldali ajtó zárhengerébe illesztett
kulcsot az óramutató járásával
megegyező irányba.
Ajtók nyitása kívülről
Nyomja le röviden a
gombot csupán
az első ajtók hosszútávú lezárására
(Cargo változat), nyomja le röviden
a
gombot a csomagtér lezárására
(Cargo változat).
6F0T0159
7F0T0242
16
ISMERKEDÉS A GÉPKOCSIVAL

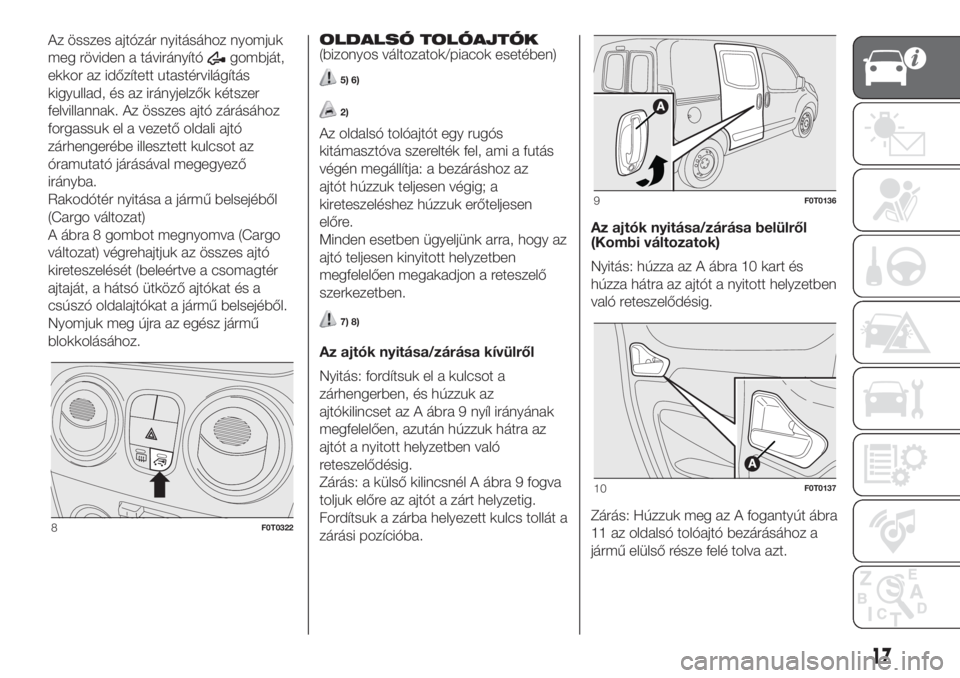

Az összes ajtózár nyitásához nyomjuk
meg röviden a távirányító
gombját,
ekkor az időzített utastérvilágítás
kigyullad, és az irányjelzők kétszer
felvillannak. Az összes ajtó zárásához
forgassuk el a vezető oldali ajtó
zárhengerébe illesztett kulcsot az
óramutató járásával megegyező
irányba.
Rakodótér nyitása a jármű belsejéből
(Cargo változat)
A ábra 8 gombot megnyomva (Cargo
változat) végrehajtjuk az összes ajtó
kireteszelését (beleértve a csomagtér
ajtaját, a hátsó ütköző ajtókat és a
csúszó oldalajtókat a jármű belsejéből.
Nyomjuk meg újra az egész jármű
blokkolásához.OLDALSÓ TOLÓAJTÓK
(bizonyos változatok/piacok esetében)
5) 6)
2)
Az oldalsó tolóajtót egy rugós
kitámasztóva szerelték fel, ami a futás
végén megállítja: a bezáráshoz az
ajtót húzzuk teljesen végig; a
kireteszeléshez húzzuk erőteljesen
előre.
Minden esetben ügyeljünk arra, hogy az
ajtó teljesen kinyitott helyzetben
megfelelően megakadjon a reteszelő
szerkezetben.
7) 8)
Az ajtók nyitása/zárása kívülről
Nyitás: fordítsuk el a kulcsot a
zárhengerben, és húzzuk az
ajtókilincset az A ábra 9 nyíl irányának
megfelelően, azután húzzuk hátra az
ajtót a nyitott helyzetben való
reteszelődésig.
Zárás: a külső kilincsnél A ábra 9 fogva
toljuk előre az ajtót a zárt helyzetig.
Fordítsuk a zárba helyezett kulcs tollát a
zárási pozícióba.Az ajtók nyitása/zárása belülről
(Kombi változatok)
Nyitás: húzza az A ábra 10 kart és
húzza hátra az ajtót a nyitott helyzetben
való reteszelődésig.
Zárás: Húzzuk meg az A fogantyút ábra
11 az oldalsó tolóajtó bezárásához a
jármű elülső része felé tolva azt.
8F0T0322
9F0T0136
10F0T0137
17

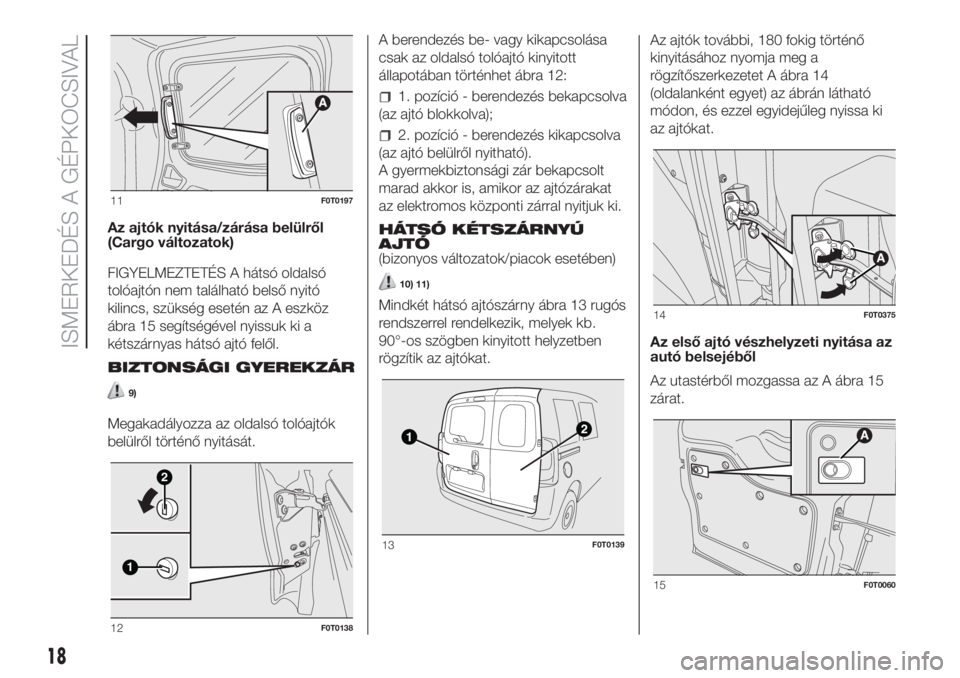

Az ajtók nyitása/zárása belülről
(Cargo változatok)
FIGYELMEZTETÉS A hátsó oldalsó
tolóajtón nem található belső nyitó
kilincs, szükség esetén az A eszköz
ábra 15 segítségével nyissuk ki a
kétszárnyas hátsó ajtó felől.
BIZTONSÁGI GYEREKZÁR
9)
Megakadályozza az oldalsó tolóajtók
belülről történő nyitását.A berendezés be- vagy kikapcsolása
csak az oldalsó tolóajtó kinyitott
állapotában történhet ábra 12:
1. pozíció - berendezés bekapcsolva
(az ajtó blokkolva);
2. pozíció - berendezés kikapcsolva
(az ajtó belülről nyitható).
A gyermekbiztonsági zár bekapcsolt
marad akkor is, amikor az ajtózárakat
az elektromos központi zárral nyitjuk ki.
HÁTSÓ KÉTSZÁRNYÚ
AJTÓ
(bizonyos változatok/piacok esetében)
10) 11)
Mindkét hátsó ajtószárny ábra 13 rugós
rendszerrel rendelkezik, melyek kb.
90°-os szögben kinyitott helyzetben
rögzítik az ajtókat.Az ajtók további, 180 fokig történő
kinyitásához nyomja meg a
rögzítőszerkezetet A ábra 14
(oldalanként egyet) az ábrán látható
módon, és ezzel egyidejűleg nyissa ki
az ajtókat.
Az első ajtó vészhelyzeti nyitása az
autó belsejéből
Az utastérből mozgassa az A ábra 15
zárat.
11F0T0197
1
2
12F0T0138
13F0T0139
14F0T0375
15F0T0060
18
ISMERKEDÉS A GÉPKOCSIVAL
