Földgáz üzemanyag-tartalék
A műszerfalon levő kijelzőn ábra 66 a
CNG felirat mellett levő négy
függőleges vonal jelzi a tartályban levő
metánszintet. Amikor a maradék metán
mennyisége a tartályok
befogadóképességének 1/5-ére
csökken, villog az 1. szintet jelző fény
és a másik három üzemanyagszintet
jelölő ikon szélei egészen a következő
metán tankolásig. A kijelzőn megjelenik
egy vonatkozó üzenet egy figyelmeztető
hangjelzéssel együtt.
A földgáz kifogyásakor a benzinre
átkapcsolás automatikusan történik
meg. Ebben az esetben a kijelző
közvetlenül a CNG felirat felett jeleníti
meg az ikont,
és a szegmensek
körvonalai állandó fénnyel felgyulladnak,
függetlenül a használt üzemanyag
típusától, lásd ábra 67 vagy ábra 68.Ha az üzemanyag-ellátáshoz
kifejezetten a benzint kívánjuk
használni, meg kell nyomni a
műszerfalon levő kezelőszervek között
lévő megfelelő nyomógombot ábra
69. A gombon lévő LED kigyulladása
jelzi, hogy az átkapcsolási kérés
megfelelő módon megtörtént.Az üzemanyag-ellátás tényleges
átkapcsolása a jármű használati
körülményeitől függ, hogy garantált
legyen az átkapcsolás teljes
biztonsága. Ezt a műszercsoportban
lévő
visszajelző lámpa
felgyulladása/kialvása jelzi.
A benzin üzemmódról földgázra és
vissza történő átkapcsolás csak
akkor következik be, ha a motor
fordulatszáma 2000 fordulat/perc
alatti.
Továbbá, -10 °C alatti külső
hőmérsékleten végzett indításnál a
benzinről földgázra átkapcsolás ideje
meghosszabbodik, hogy lehetővé
váljon a nyomáscsökkentő/
nyomásszabályozó felmelegedése.
FIGYELMEZTETÉS Ha az
átkapcsolásra gyorsítás vagy elindulás
közben kerül sor, rövid kihagyás
(teljesítménycsökkenés) észlelhető.
66F0T0462
67F0T0382
68F0T0383
69F0T0343
39

FIGYELMEZTETÉS
31)A Fiat Fiorino Natural Power egy
magasnyomású földgáz berendezéssel
szerelt, amelyet 200 baros névleges
nyomásra terveztek. Veszélyes a
berendezést erőltetni magasabb
nyomással. A jármű vontatásakor vagy
megemelésekor a földgáz berendezés
alkatrészeinek sérülését megelőzendő be
kell tartani az alap kezelési útmutató alábbi
fejezetében foglalt útmutatásokat: „A
jármű vontatása”. A földgáz berendezés
meghibásodása esetén kizárólag a Fiat
márkaszerviz hálózathoz forduljunk. Ne
módosítsuk a földgáz berendezés
kialakítását vagy alkatrészeit. Ezeket
kizárólag a Fiat Fiorino Natural Powerhez
tervezték. Egyéb egységek vagy anyagok
használata rendellenes működést okozhat,
vagy csökkentheti a biztonságot.
32)Abban az esetben, ha fényezés során a
fényezőkamrában melegítés szükséges, a
tartályokat a Fiat márkaszerviz hálózat
által el kell távolítani, majd vissza kell
szerelni a járműbe. Bár a földgáz
berendezés számos biztonsági eszközzel
rendelkezik, tanácsos minden alkalommal
elzárni a kézi csapot, amikor járművet
hosszabb időre leállítjuk, más járműveken
szállítjuk vagy veszélyes körülmények között
mozgatjuk meghibásodás vagy baleset
következtében.33)Amennyiben gázszagot érzékelünk,
váltsunk át földgáz üzemmódról benzin
üzemmódra, és haladéktalanul keressünk
fel egy hivatalos Fiat márkaszervizt a
berendezés hibáinak kizárásához
szükséges ellenőrzések elvégzése
érdekében.
FIGYELMEZTETÉS
5)Függetlenül az utolsó használatkor
alkalmazott üzemanyag-ellátási típustól, a
következő indításkor a kezdeti benzines
üzemanyag-ellátás után automatikusan
megtörténik a földgázra való átkapcsolás.
6)Az átkapcsolási kérés pillanatában fémes
zaj hallható, ami a kört nyomás alá helyező
szeleptől származik (egyértelműbben
hallható ez MAR állásban lévő
gyújtáskapcsolóval). A fent leírt
átkapcsolási logikák esetében teljesen
normális, ha késedelem van a szelep
kattogása és a műszercsoport kijelzésének
kialvása között.
7)Indítás közben ne végezzünk
átkapcsolást a motor két üzemmódja
között.
40
ISMERKEDÉS A GÉPKOCSIVAL

ISMERKEDÉS A MŰSZERCSOPORTTAL
Az útmutatónak ebben a részében
tanulmányozhatjuk a műszeregység
megismerésével, értelmezésével és
használatával kapcsolatos valamennyi
hasznos információt.MŰSZERCSOPORT ÉS
MŰSZEREK .................................... 42
DIGITÁLIS KIJELZŐ ......................... 46
MULTIFUNKCIÓS KIJELZŐ ............. 47
TRIP COMPUTER ........................... 49
FIGYELMEZTETŐ LÁMPÁK ÉS
ÜZENETEK ..................................... 50
-ALACSONY FÉKFOLYADÉKSZINT /
BEHÚZOTT KÉZIFÉK........................... 51
-EBD ÜZEMZAVAR .............................. 52
-LÉGZSÁK ÜZEMZAVAR ..................... 52
-BIZTONSÁGI ÖV NINCS
BECSATOLVA ...................................... 53
-SEBESSÉGVÁLTÓ HIBA .................... 53
-MOTOR HŰTŐFOLYADÉK
TÚLMELEGEDETT............................... 54
-AKKUMULÁTOR TÖLTÉS NEM
MEGFELELŐ ....................................... 54
-ALACSONY MOTOROLAJNYOMÁS -
MOTOROLAJ ELHASZNÁLÓDOTT ..... 55
-LEGALACSONYABB MOTOROLAJ
SZINT .................................................. 56
-NEM MEGFELELŐ AJTÓZÁRÓDÁS ... 56
-A SZERVOKORMÁNY
ÜZEMZAVARA ..................................... 56
-BEFECSKENDEZŐ RENDSZER
ÜZEMZAVARA (Multijet változatok) -
EOBD MOTORELLENŐRZŐ
RENDSZER ÜZEMZAVARA (benzines
változatok) ........................................... 58
-ABS ÜZEMZAVAR .............................. 60
-TARTALÉK ÜZEMANYAG ................... 60
-IZZÍTÓGYERTYA IZZÍTÁSA (Multijet
változatok) - IZZÍTÓGYERTYA-IZZÍTÁS
ÜZEMZAVARA (Multijet változatok)....... 61
-VÍZ A GÁZOLAJSZŰRŐBEN (Multijet
változatoknál)....................................... 61-FIAT CODE JÁRMŰVÉDELMI
RENDSZER ÜZEMZAVARA - RIASZTÓ
ÜZEMZAVARA (azoknál a
változatoknál/piacoknál, ahol elérhető)
- FELTÖRÉSI KÍSÉRLET ...................... 62
-ÁLTALÁNOS HIBAJELZÉS ................. 63
-DPF (RÉSZECSKESZŰRŐ) TISZTÍTÁS
FOLYAMATBAN ................................... 65
-HILL HOLDER ÜZEMZAVARA ............ 66
-iTPMS RENDSZER............................. 66
-ELKOPOTT FÉKBETÉTEK .................. 66
-PARKOLÁS-ÉRZÉKELŐK
MEGHIBÁSODÁSA.............................. 67
-A START&STOP RENDSZER
MEGHIBÁSODÁSA.............................. 67
-KIKAPCSOLT ASR RENDSZER .......... 67
-TRACTION PLUS RENDSZER
BEKAPCSOLÁSA ................................ 68
-HÁTSÓ KÖDLÁMPÁK ........................ 68
-HELYZETJELZŐK – FOLLOW ME
HOME ................................................. 69
-BAL OLDALI IRÁNYJELZŐ
(szaggatott) ......................................... 69
-JOBB OLDALI IRÁNYJELZŐ
(szaggatott) ......................................... 70
-KÖDFÉNYSZÓRÓK............................ 70
-SEBESSÉGTARTÓ AUTOMATIKA
(CRUISE CONTROL) ........................... 70
-TÁVOLSÁGI FÉNYSZÓRÓK ............... 70
-GEAR SHIFT INDICATION
(FOKOZATVÁLTÁS JELZÉSE)............... 71
-CNG RENDSZER
MEGHIBÁSODÁSA.............................. 71
41

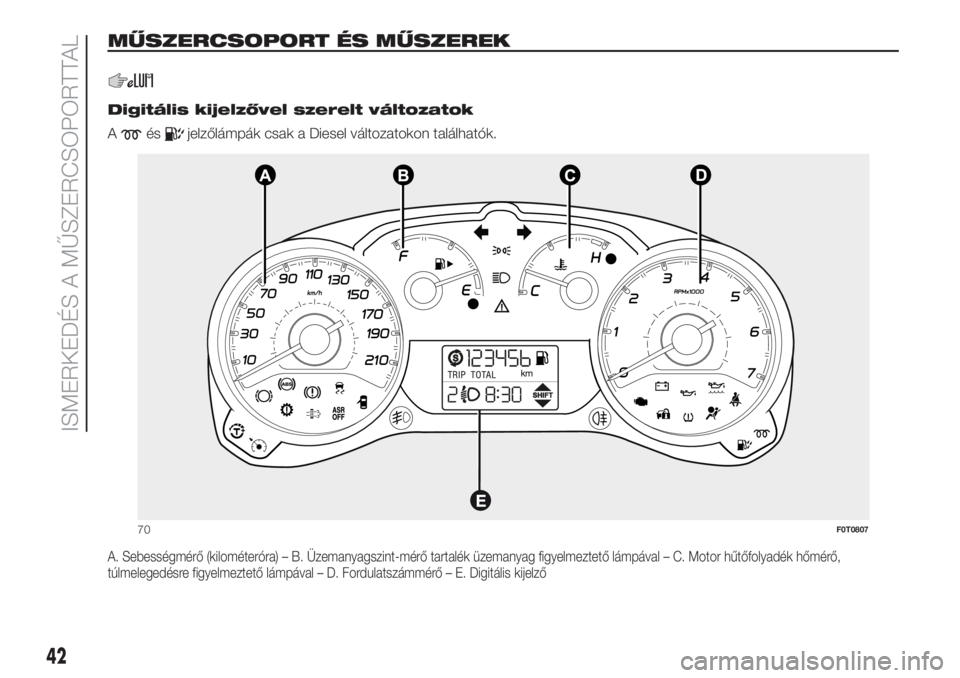

MŰSZERCSOPORT ÉS MŰSZEREK.
.
Digitális kijelzővel szerelt változatok
A
ésjelzőlámpák csak a Diesel változatokon találhatók.
A. Sebességmérő (kilométeróra) – B. Üzemanyagszint-mérő tartalék üzemanyag figyelmeztető lámpával – C. Motor hűtőfolyadék hőmérő,
túlmelegedésre figyelmeztető lámpával – D. Fordulatszámmérő – E. Digitális kijelző
70F0T0807
42
ISMERKEDÉS A MŰSZERCSOPORTTAL

Digitális kijelzővel szerelt változatok
A
ésjelzőlámpák csak a Diesel változatokon találhatók.
A. Sebességmérő (kilométeróra) – B. Üzemanyagszint-mérő tartalék üzemanyag figyelmeztető lámpával – C. Motor hűtőfolyadék hőmérő,
túlmelegedésre figyelmeztető lámpával – D. Fordulatszámmérő – E. Digitális kijelző
71F0T0808
43

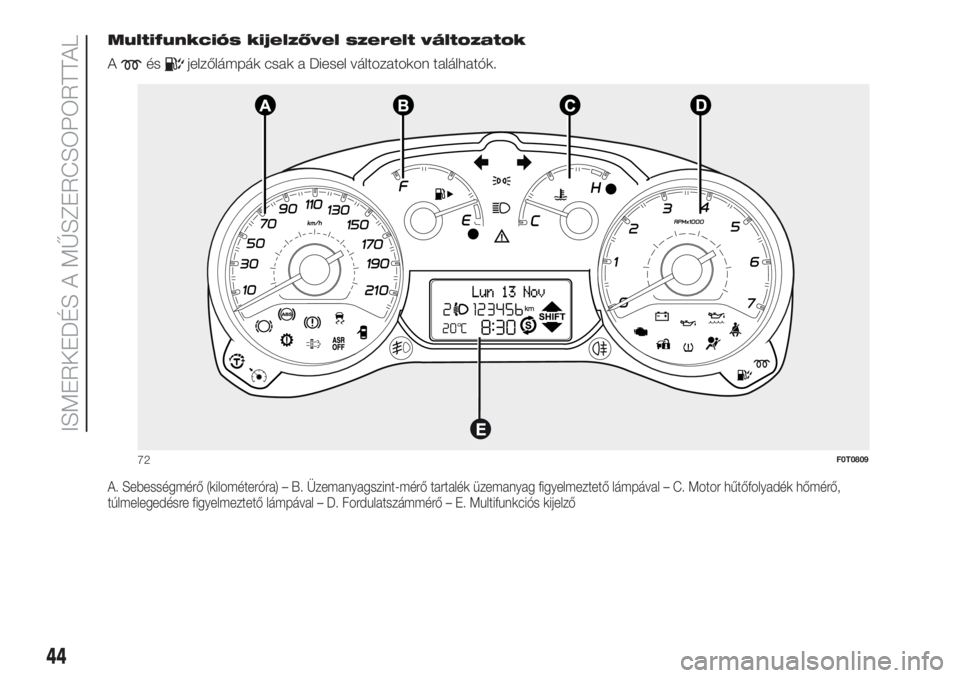

Multifunkciós kijelzővel szerelt változatok
A
ésjelzőlámpák csak a Diesel változatokon találhatók.
A. Sebességmérő (kilométeróra) – B. Üzemanyagszint-mérő tartalék üzemanyag figyelmeztető lámpával – C. Motor hűtőfolyadék hőmérő,
túlmelegedésre figyelmeztető lámpával – D. Fordulatszámmérő – E. Multifunkciós kijelző
72F0T0809
44
ISMERKEDÉS A MŰSZERCSOPORTTAL

Multifunkciós kijelzővel szerelt változatok
A
ésjelzőlámpák csak a Diesel változatokon találhatók.
A. Sebességmérő (kilométeróra) – B. Üzemanyagszint-mérő tartalék üzemanyag figyelmeztető lámpával – C. Motor hűtőfolyadék hőmérő,
túlmelegedésre figyelmeztető lámpával – D. Fordulatszámmérő – E. Multifunkciós kijelző
73F0T0810
45

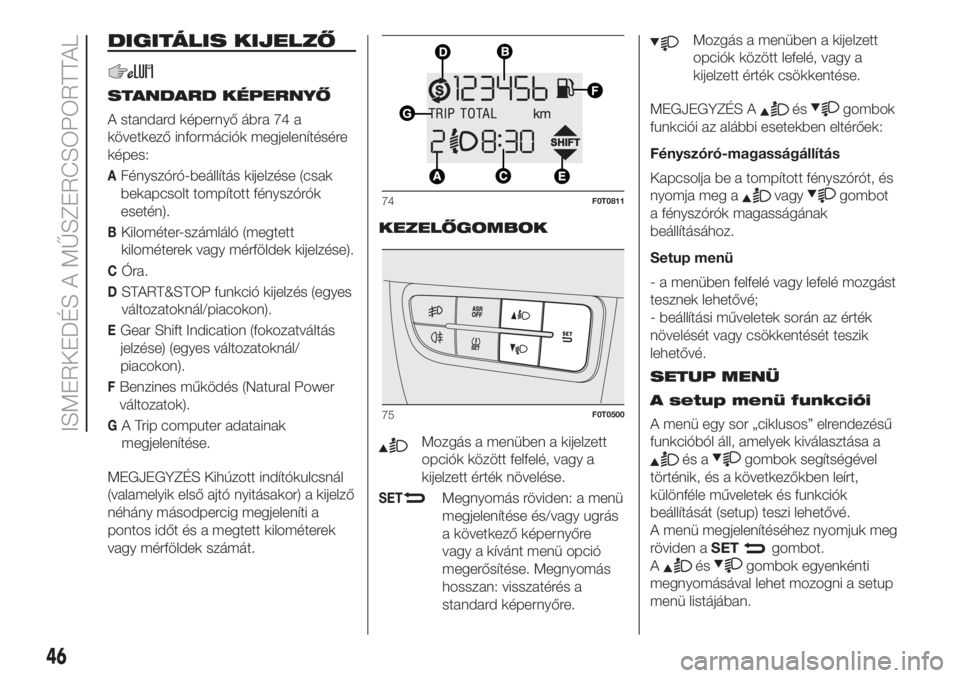

DIGITÁLIS KIJELZŐ
STANDARD KÉPERNYŐ
A standard képernyő ábra 74 a
következő információk megjelenítésére
képes:
AFényszóró-beállítás kijelzése (csak
bekapcsolt tompított fényszórók
esetén).
BKilométer-számláló (megtett
kilométerek vagy mérföldek kijelzése).
CÓra.
DSTART&STOP funkció kijelzés (egyes
változatoknál/piacokon).
EGear Shift Indication (fokozatváltás
jelzése) (egyes változatoknál/
piacokon).
FBenzines működés (Natural Power
változatok).
GA Trip computer adatainak
megjelenítése.
MEGJEGYZÉS Kihúzott indítókulcsnál
(valamelyik első ajtó nyitásakor) a kijelző
néhány másodpercig megjeleníti a
pontos időt és a megtett kilométerek
vagy mérföldek számát.KEZELŐGOMBOK
Mozgás a menüben a kijelzett
opciók között felfelé, vagy a
kijelzett érték növelése.
SETMegnyomás röviden: a menü
megjelenítése és/vagy ugrás
a következő képernyőre
vagy a kívánt menü opció
megerősítése. Megnyomás
hosszan: visszatérés a
standard képernyőre.
Mozgás a menüben a kijelzett
opciók között lefelé, vagy a
kijelzett érték csökkentése.
MEGJEGYZÉS A
ésgombok
funkciói az alábbi esetekben eltérőek:
Fényszóró-magasságállítás
Kapcsolja be a tompított fényszórót, és
nyomja meg a
vagygombot
a fényszórók magasságának
beállításához.
Setup menü
- a menüben felfelé vagy lefelé mozgást
tesznek lehetővé;
- beállítási műveletek során az érték
növelését vagy csökkentését teszik
lehetővé.
SETUP MENÜ
A setup menü funkciói
A menü egy sor „ciklusos” elrendezésű
funkcióból áll, amelyek kiválasztása a
és agombok segítségével
történik, és a következőkben leírt,
különféle műveletek és funkciók
beállítását (setup) teszi lehetővé.
A menü megjelenítéséhez nyomjuk meg
röviden aSET
gombot.
A
ésgombok egyenkénti
megnyomásával lehet mozogni a setup
menü listájában.
74F0T0811
75F0T0500
46
ISMERKEDÉS A MŰSZERCSOPORTTAL

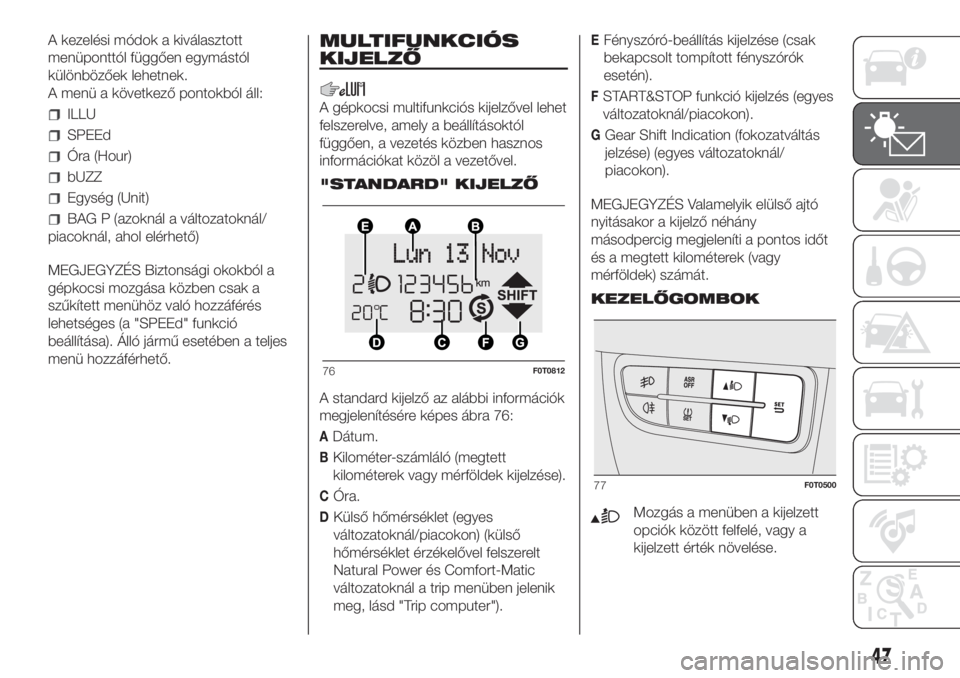

A kezelési módok a kiválasztott
menüponttól függően egymástól
különbözőek lehetnek.
A menü a következő pontokból áll:
ILLU
SPEEd
Óra (Hour)
bUZZ
Egység (Unit)
BAG P (azoknál a változatoknál/
piacoknál, ahol elérhető)
MEGJEGYZÉS Biztonsági okokból a
gépkocsi mozgása közben csak a
szűkített menühöz való hozzáférés
lehetséges (a "SPEEd" funkció
beállítása). Álló jármű esetében a teljes
menü hozzáférhető.
MULTIFUNKCIÓS
KIJELZŐ
A gépkocsi multifunkciós kijelzővel lehet
felszerelve, amely a beállításoktól
függően, a vezetés közben hasznos
információkat közöl a vezetővel.
"STANDARD" KIJELZŐ
A standard kijelző az alábbi információk
megjelenítésére képes ábra 76:
ADátum.
BKilométer-számláló (megtett
kilométerek vagy mérföldek kijelzése).
CÓra.
DKülső hőmérséklet (egyes
változatoknál/piacokon) (külső
hőmérséklet érzékelővel felszerelt
Natural Power és Comfort-Matic
változatoknál a trip menüben jelenik
meg, lásd "Trip computer").
EFényszóró-beállítás kijelzése (csak
bekapcsolt tompított fényszórók
esetén).
FSTART&STOP funkció kijelzés (egyes
változatoknál/piacokon).
GGear Shift Indication (fokozatváltás
jelzése) (egyes változatoknál/
piacokon).
MEGJEGYZÉS Valamelyik elülső ajtó
nyitásakor a kijelző néhány
másodpercig megjeleníti a pontos időt
és a megtett kilométerek (vagy
mérföldek) számát.
KEZELŐGOMBOK
Mozgás a menüben a kijelzett
opciók között felfelé, vagy a
kijelzett érték növelése.
76F0T0812
77F0T0500
47

SETMegnyomás röviden: a menü
megjelenítése és/vagy ugrás
a következő képernyőre
vagy a kívánt menü opció
megerősítése. Megnyomás
hosszan: visszatérés a
standard képernyőre.
Mozgás a menüben a kijelzett
opciók között lefelé, vagy a
kijelzett érték csökkentése.
MEGJEGYZÉS A
ésgombok
funkciói az alábbi esetekben eltérőek:
Fényszóró-magasságállítás
- kapcsolja be a tompított fényszórót,
és nyomja meg a
vagy
gombot a fényszórók
magasságának beállításához.
Setup menü
- a menüben felfelé vagy lefelé mozgást
tesznek lehetővé;
- beállítási műveletek során az érték
növelését vagy csökkentését teszik
lehetővé.SETUP MENÜ
A setup menü funkciói
A menü egy sor „ciklusos” elrendezésű
funkcióból áll, amelyek kiválasztása a
és agombok segítségével
történik, és a következőkben leírt,
különféle műveletek és funkciók
beállítását (setup) teszi lehetővé. Egyes
pontokhoz (Az óra és a
mértékegységek beállítása) almenü is
tartozik.
A setup menü megjelenítéséhez
nyomjuk meg röviden aSET
gombot.
A
vagygombok egyenkénti
megnyomásával lehet mozogni a setup
menü listájában.
A kezelési módok a kiválasztott
menüpont jellegétől függően egymástól
különbözőek lehetnek.
A menü a következő pontokból áll:
DIMMER
SPEED BUZZER
TRIP B ADATOK
SET TIME
SET DATE
AUDIÓ INFORMÁCIÓK
AUTOCLOSE - AUTOMATIKUS
AJTÓZÁRÁS MENET KÖZBEN
UNITS OF MEASURE
LANGUAGE
BUZZER VOLUME
VOL. GOMBOK
BUZZ. CEINTURE
SERVICE
UTAS OLDALI LÉGZSÁK
EXIT MENU
MEGJEGYZÉS Megjegyzés Biztonsági
okokból a gépkocsi mozgása közben
csak a szűkített menühöz való
hozzáférés lehetséges (a "Beep
Velocita" funkció beállítása). Álló jármű
esetében a teljes menü hozzáférhető.
48
ISMERKEDÉS A MŰSZERCSOPORTTAL
