FIAT FIORINO 2018 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2018, Model line: FIORINO, Model: FIAT FIORINO 2018Pages: 204, PDF Dimensioni: 5.05 MB
Page 41 of 204

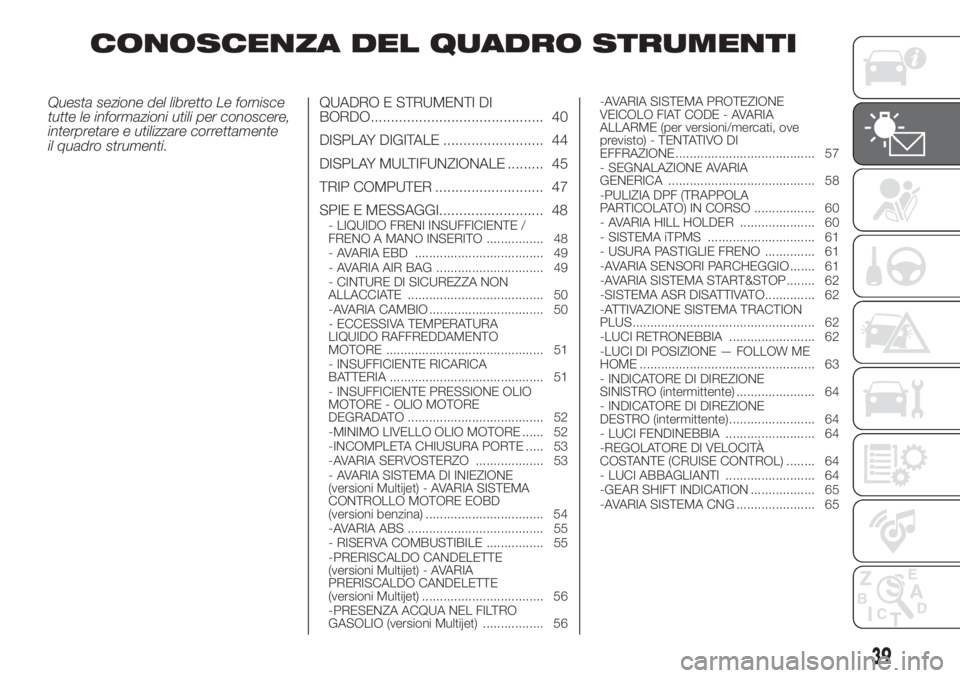

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.QUADRO E STRUMENTI DI
BORDO........................................... 40
DISPLAY DIGITALE ......................... 44
DISPLAY MULTIFUNZIONALE ......... 45
TRIP COMPUTER ........................... 47
SPIE E MESSAGGI.......................... 48
- LIQUIDO FRENI INSUFFICIENTE /
FRENO A MANO INSERITO ................ 48
- AVARIA EBD .................................... 49
- AVARIA AIR BAG .............................. 49
- CINTURE DI SICUREZZA NON
ALLACCIATE ...................................... 50
-AVARIA CAMBIO ................................ 50
- ECCESSIVA TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE ............................................ 51
- INSUFFICIENTE RICARICA
BATTERIA ........................................... 51
- INSUFFICIENTE PRESSIONE OLIO
MOTORE - OLIO MOTORE
DEGRADATO ...................................... 52
-MINIMO LIVELLO OLIO MOTORE ...... 52
-INCOMPLETA CHIUSURA PORTE ..... 53
-AVARIA SERVOSTERZO ................... 53
- AVARIA SISTEMA DI INIEZIONE
(versioni Multijet) - AVARIA SISTEMA
CONTROLLO MOTORE EOBD
(versioni benzina) ................................. 54
-AVARIA ABS ...................................... 55
- RISERVA COMBUSTIBILE ................ 55
-PRERISCALDO CANDELETTE
(versioni Multijet) - AVARIA
PRERISCALDO CANDELETTE
(versioni Multijet) .................................. 56
-PRESENZA ACQUA NEL FILTRO
GASOLIO (versioni Multijet) ................. 56-AVARIA SISTEMA PROTEZIONE
VEICOLO FIAT CODE - AVARIA
ALLARME (per versioni/mercati, ove
previsto) - TENTATIVO DI
EFFRAZIONE ....................................... 57
- SEGNALAZIONE AVARIA
GENERICA ......................................... 58
-PULIZIA DPF (TRAPPOLA
PARTICOLATO) IN CORSO ................. 60
- AVARIA HILL HOLDER ..................... 60
- SISTEMA iTPMS .............................. 61
- USURA PASTIGLIE FRENO .............. 61
-AVARIA SENSORI PARCHEGGIO ....... 61
-AVARIA SISTEMA START&STOP........ 62
-SISTEMA ASR DISATTIVATO.............. 62
-ATTIVAZIONE SISTEMA TRACTION
PLUS................................................... 62
-LUCI RETRONEBBIA ........................ 62
-LUCI DI POSIZIONE — FOLLOW ME
HOME ................................................. 63
- INDICATORE DI DIREZIONE
SINISTRO (intermittente) ...................... 64
- INDICATORE DI DIREZIONE
DESTRO (intermittente) ........................ 64
- LUCI FENDINEBBIA ......................... 64
-REGOLATORE DI VELOCITÀ
COSTANTE (CRUISE CONTROL) ........ 64
- LUCI ABBAGLIANTI ......................... 64
-GEAR SHIFT INDICATION .................. 65
-AVARIA SISTEMA CNG ...................... 65
39
Page 42 of 204

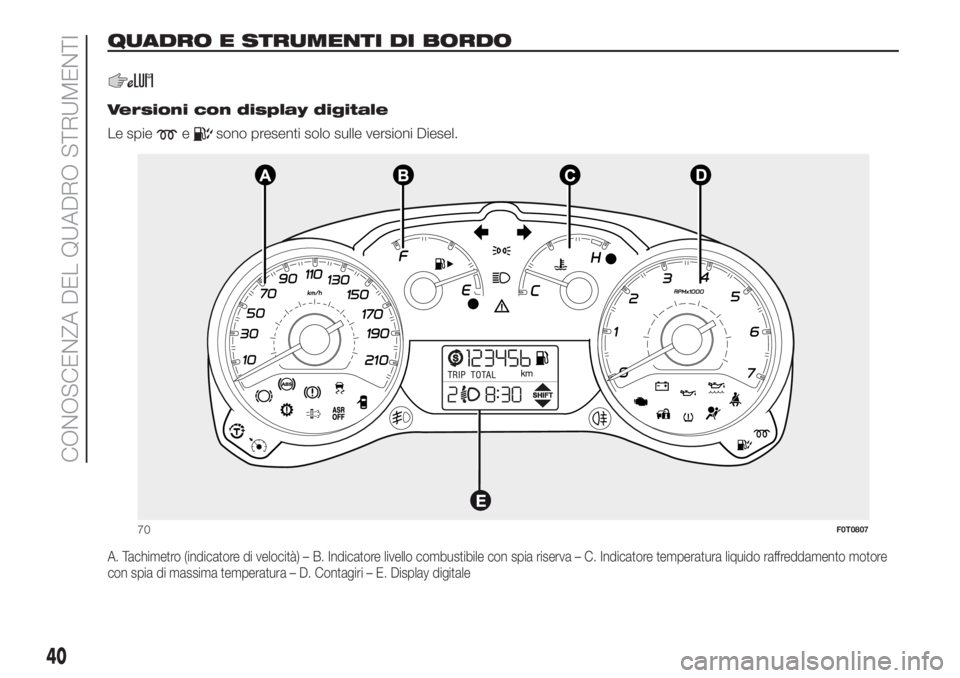

QUADRO E STRUMENTI DI BORDO.
.
Versioni con display digitale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) – B. Indicatore livello combustibile con spia riserva – C. Indicatore temperatura liquido raffreddamento motore
con spia di massima temperatura – D. Contagiri – E. Display digitale
70F0T0807
40
CONOSCENZA DEL QUADRO STRUMENTI
Page 43 of 204

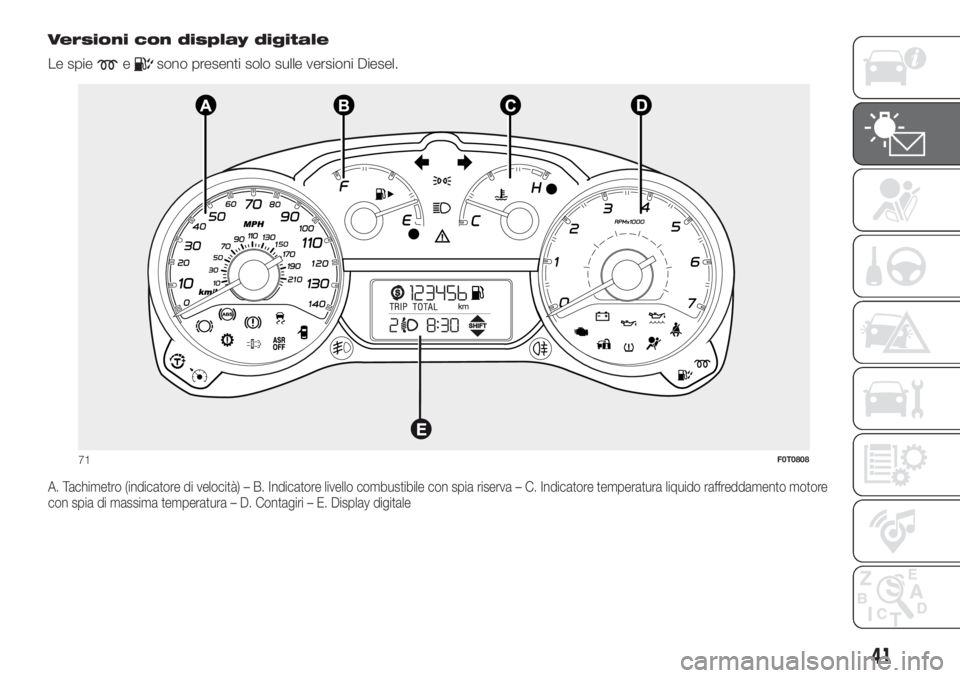

Versioni con display digitale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) – B. Indicatore livello combustibile con spia riserva – C. Indicatore temperatura liquido raffreddamento motore
con spia di massima temperatura – D. Contagiri – E. Display digitale
71F0T0808
41
Page 44 of 204

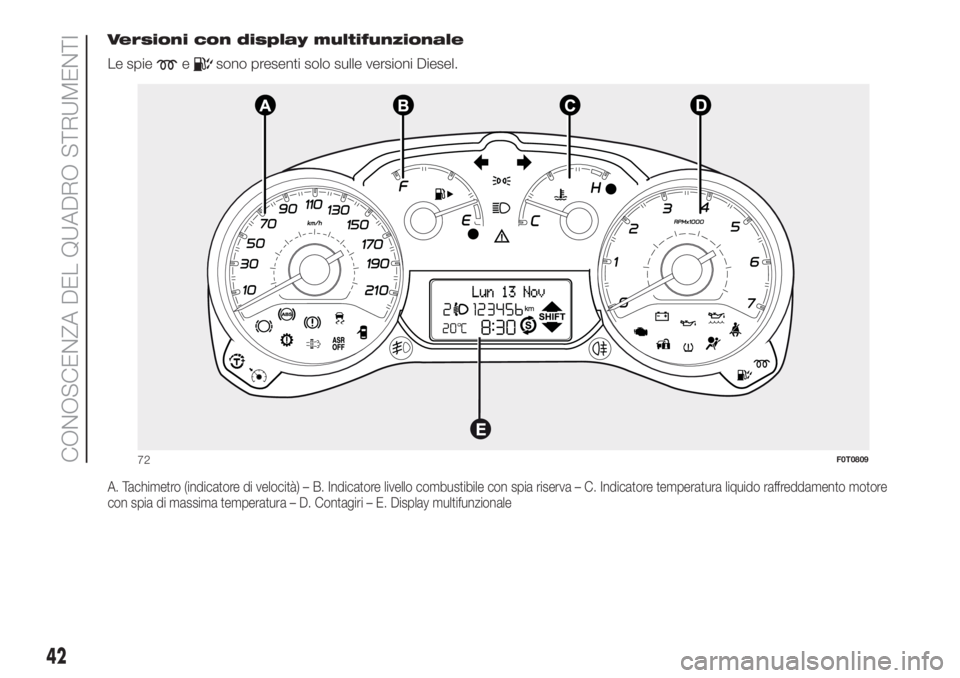

Versioni con display multifunzionale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) – B. Indicatore livello combustibile con spia riserva – C. Indicatore temperatura liquido raffreddamento motore
con spia di massima temperatura – D. Contagiri – E. Display multifunzionale
72F0T0809
42
CONOSCENZA DEL QUADRO STRUMENTI
Page 45 of 204

Versioni con display multifunzionale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) – B. Indicatore livello combustibile con spia riserva – C. Indicatore temperatura liquido raffreddamento motore
con spia di massima temperatura – D. Contagiri – E. Display multifunzionale
73F0T0810
43
Page 46 of 204

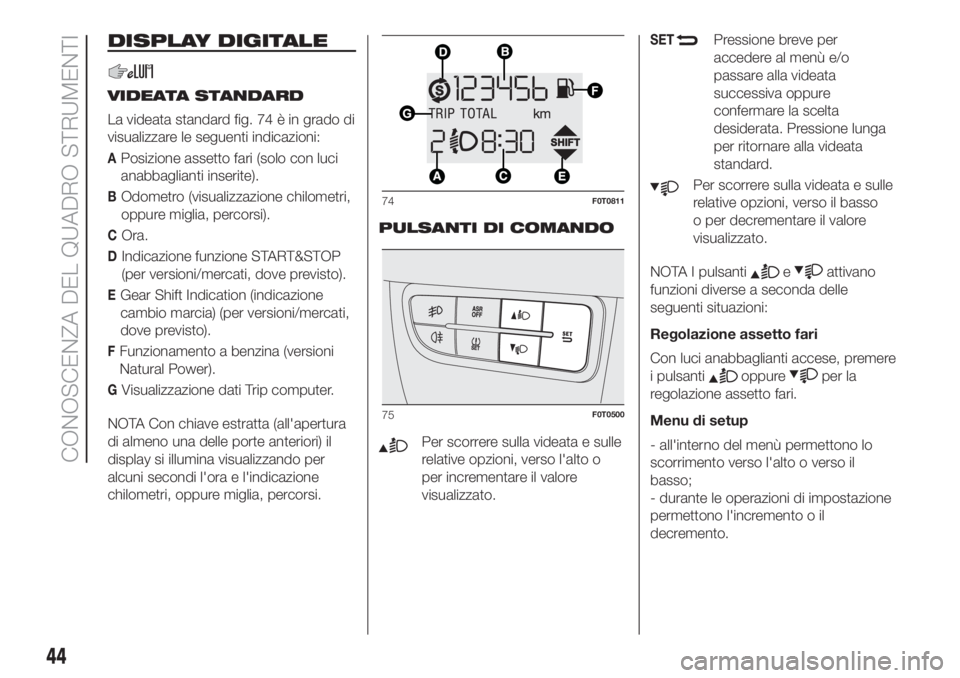

DISPLAY DIGITALE
VIDEATA STANDARD
La videata standard fig. 74 è in grado di
visualizzare le seguenti indicazioni:
APosizione assetto fari (solo con luci
anabbaglianti inserite).
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra.
DIndicazione funzione START&STOP
(per versioni/mercati, dove previsto).
EGear Shift Indication (indicazione
cambio marcia) (per versioni/mercati,
dove previsto).
FFunzionamento a benzina (versioni
Natural Power).
GVisualizzazione dati Trip computer.
NOTA Con chiave estratta (all'apertura
di almeno una delle porte anteriori) il
display si illumina visualizzando per
alcuni secondi l'ora e l'indicazione
chilometri, oppure miglia, percorsi.PULSANTI DI COMANDO
Per scorrere sulla videata e sulle
relative opzioni, verso l'alto o
per incrementare il valore
visualizzato.
SETPressione breve per
accedere al menù e/o
passare alla videata
successiva oppure
confermare la scelta
desiderata. Pressione lunga
per ritornare alla videata
standard.
Per scorrere sulla videata e sulle
relative opzioni, verso il basso
o per decrementare il valore
visualizzato.
NOTA I pulsanti
eattivano
funzioni diverse a seconda delle
seguenti situazioni:
Regolazione assetto fari
Con luci anabbaglianti accese, premere
i pulsanti
oppureper la
regolazione assetto fari.
Menu di setup
- all'interno del menù permettono lo
scorrimento verso l'alto o verso il
basso;
- durante le operazioni di impostazione
permettono l'incremento o il
decremento.
74F0T0811
75F0T0500
44
CONOSCENZA DEL QUADRO STRUMENTI
Page 47 of 204

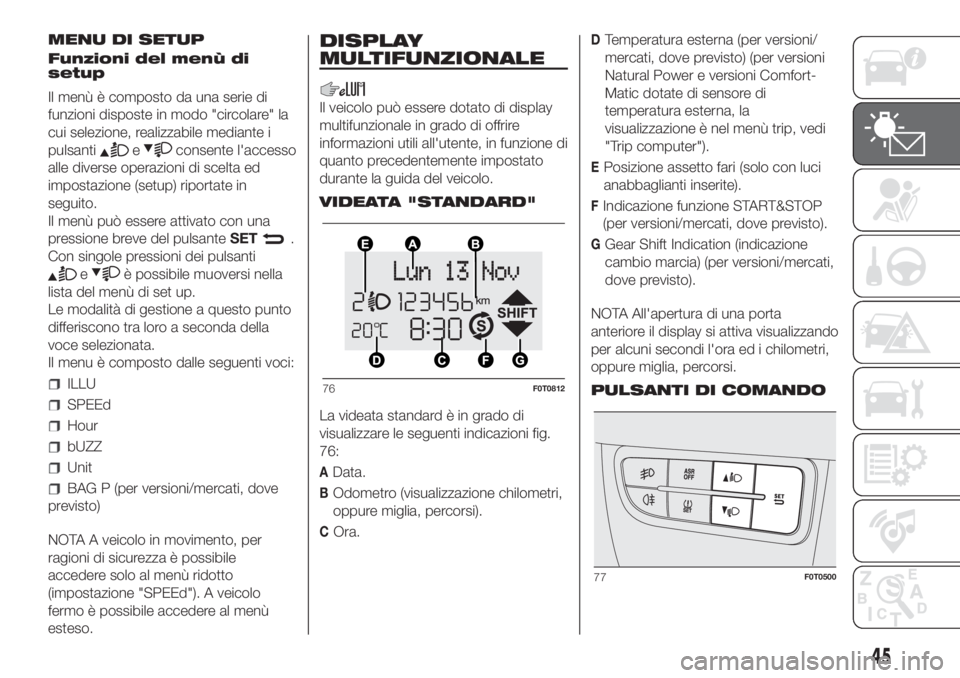

MENU DI SETUP
Funzioni del menù di
setup
Il menù è composto da una serie di
funzioni disposte in modo "circolare" la
cui selezione, realizzabile mediante i
pulsanti
econsente l'accesso
alle diverse operazioni di scelta ed
impostazione (setup) riportate in
seguito.
Il menù può essere attivato con una
pressione breve del pulsanteSET
.
Con singole pressioni dei pulsanti
eè possibile muoversi nella
lista del menù di set up.
Le modalità di gestione a questo punto
differiscono tra loro a seconda della
voce selezionata.
Il menu è composto dalle seguenti voci:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (per versioni/mercati, dove
previsto)
NOTA A veicolo in movimento, per
ragioni di sicurezza è possibile
accedere solo al menù ridotto
(impostazione "SPEEd"). A veicolo
fermo è possibile accedere al menù
esteso.
DISPLAY
MULTIFUNZIONALE
Il veicolo può essere dotato di display
multifunzionale in grado di offrire
informazioni utili all'utente, in funzione di
quanto precedentemente impostato
durante la guida del veicolo.
VIDEATA "STANDARD"
La videata standard è in grado di
visualizzare le seguenti indicazioni fig.
76:
AData.
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra.
DTemperatura esterna (per versioni/
mercati, dove previsto) (per versioni
Natural Power e versioni Comfort-
Matic dotate di sensore di
temperatura esterna, la
visualizzazione è nel menù trip, vedi
"Trip computer").
EPosizione assetto fari (solo con luci
anabbaglianti inserite).
FIndicazione funzione START&STOP
(per versioni/mercati, dove previsto).
GGear Shift Indication (indicazione
cambio marcia) (per versioni/mercati,
dove previsto).
NOTA All'apertura di una porta
anteriore il display si attiva visualizzando
per alcuni secondi l'ora ed i chilometri,
oppure miglia, percorsi.
PULSANTI DI COMANDO
76F0T0812
77F0T0500
45

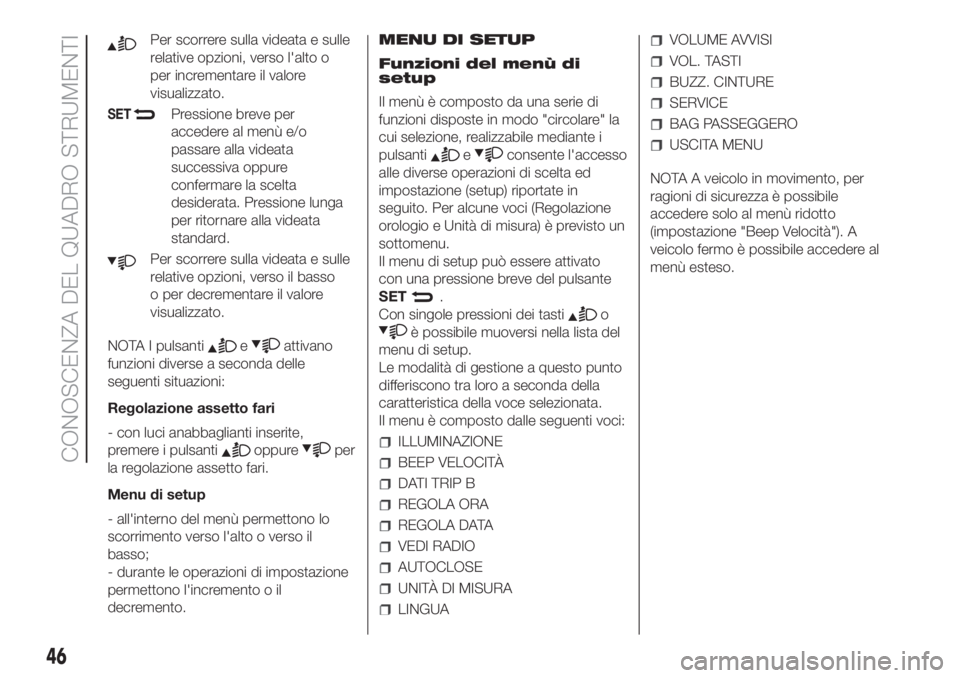

Page 48 of 204

Per scorrere sulla videata e sulle
relative opzioni, verso l'alto o
per incrementare il valore
visualizzato.
SETPressione breve per
accedere al menù e/o
passare alla videata
successiva oppure
confermare la scelta
desiderata. Pressione lunga
per ritornare alla videata
standard.
Per scorrere sulla videata e sulle
relative opzioni, verso il basso
o per decrementare il valore
visualizzato.
NOTA I pulsanti
eattivano
funzioni diverse a seconda delle
seguenti situazioni:
Regolazione assetto fari
- con luci anabbaglianti inserite,
premere i pulsanti
oppureper
la regolazione assetto fari.
Menu di setup
- all'interno del menù permettono lo
scorrimento verso l'alto o verso il
basso;
- durante le operazioni di impostazione
permettono l'incremento o il
decremento.MENU DI SETUP
Funzioni del menù di
setup
Il menù è composto da una serie di
funzioni disposte in modo "circolare" la
cui selezione, realizzabile mediante i
pulsanti
econsente l'accesso
alle diverse operazioni di scelta ed
impostazione (setup) riportate in
seguito. Per alcune voci (Regolazione
orologio e Unità di misura) è previsto un
sottomenu.
Il menu di setup può essere attivato
con una pressione breve del pulsante
SET
.
Con singole pressioni dei tasti
o
è possibile muoversi nella lista del
menu di setup.
Le modalità di gestione a questo punto
differiscono tra loro a seconda della
caratteristica della voce selezionata.
Il menu è composto dalle seguenti voci:
ILLUMINAZIONE
BEEP VELOCITÀ
DATI TRIP B
REGOLA ORA
REGOLA DATA
VEDI RADIO
AUTOCLOSE
UNITÀ DI MISURA
LINGUA
VOLUME AVVISI
VOL. TASTI
BUZZ. CINTURE
SERVICE
BAG PASSEGGERO
USCITA MENU
NOTA A veicolo in movimento, per
ragioni di sicurezza è possibile
accedere solo al menù ridotto
(impostazione "Beep Velocità"). A
veicolo fermo è possibile accedere al
menù esteso.
46
CONOSCENZA DEL QUADRO STRUMENTI
Page 49 of 204

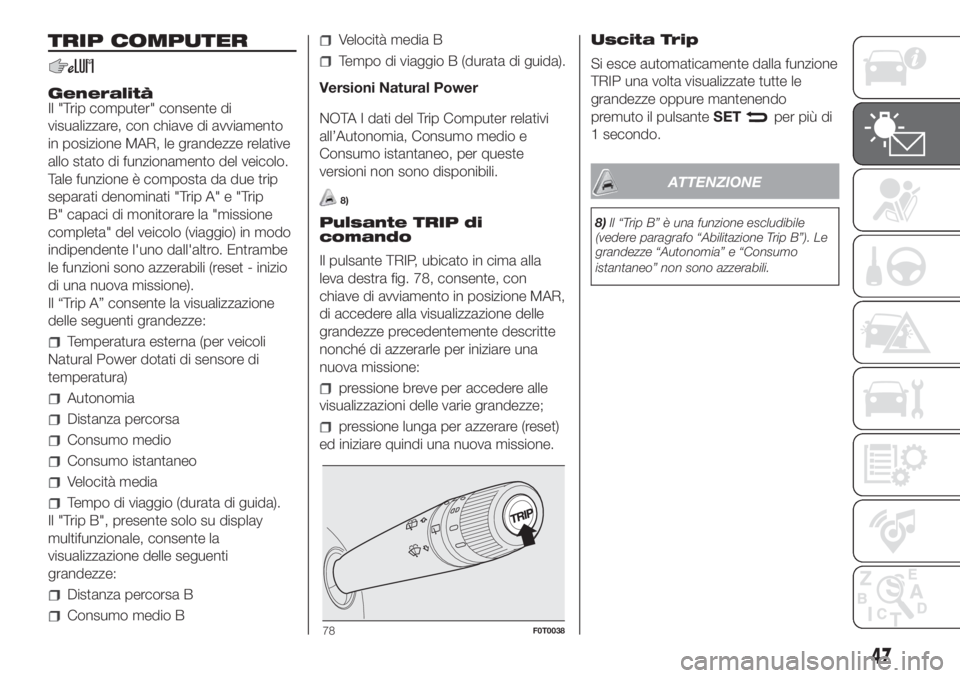

TRIP COMPUTER
Generalità
Il "Trip computer" consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento del veicolo.
Tale funzione è composta da due trip
separati denominati "Trip A" e "Trip
B" capaci di monitorare la "missione
completa" del veicolo (viaggio) in modo
indipendente l'uno dall'altro. Entrambe
le funzioni sono azzerabili (reset - inizio
di una nuova missione).
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
Temperatura esterna (per veicoli
Natural Power dotati di sensore di
temperatura)
Autonomia
Distanza percorsa
Consumo medio
Consumo istantaneo
Velocità media
Tempo di viaggio (durata di guida).
Il "Trip B", presente solo su display
multifunzionale, consente la
visualizzazione delle seguenti
grandezze:
Distanza percorsa B
Consumo medio B
Velocità media B
Tempo di viaggio B (durata di guida).
Versioni Natural Power
NOTA I dati del Trip Computer relativi
all’Autonomia, Consumo medio e
Consumo istantaneo, per queste
versioni non sono disponibili.
8)
Pulsante TRIP di
comando
Il pulsante TRIP, ubicato in cima alla
leva destra fig. 78, consente, con
chiave di avviamento in posizione MAR,
di accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
pressione breve per accedere alle
visualizzazioni delle varie grandezze;
pressione lunga per azzerare (reset)
ed iniziare quindi una nuova missione.Uscita Trip
Si esce automaticamente dalla funzione
TRIP una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsanteSET
per più di
1 secondo.
ATTENZIONE
8)Il “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”). Le
grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
78F0T0038
47
Page 50 of 204

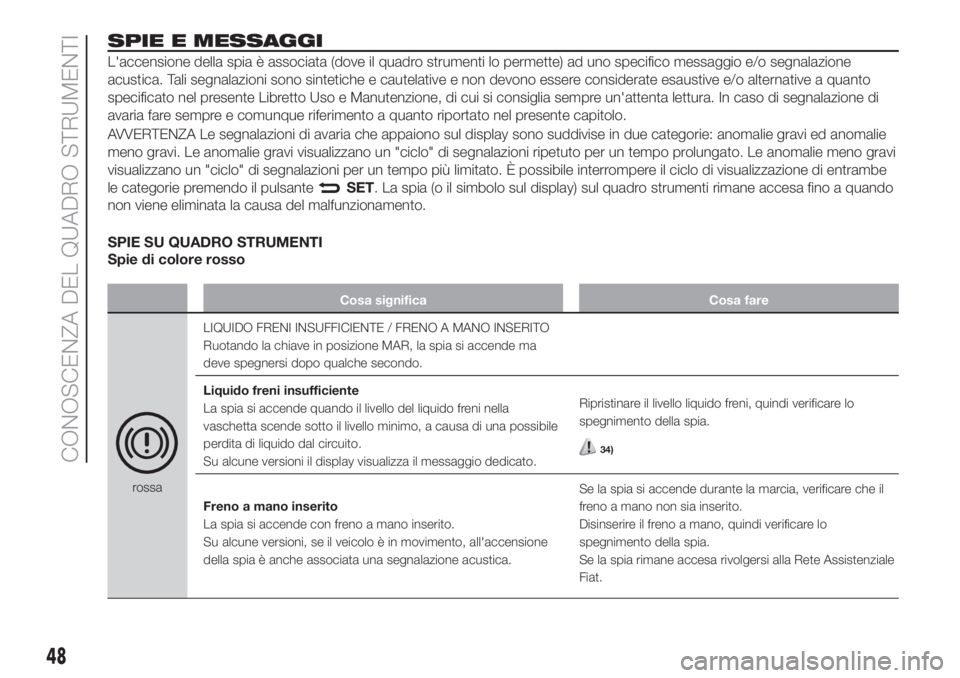

SPIE E MESSAGGI
L'accensione della spia è associata (dove il quadro strumenti lo permette) ad uno specifico messaggio e/o segnalazione
acustica. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie premendo il pulsante
SET. La spia (o il simbolo sul display) sul quadro strumenti rimane accesa fino a quando
non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie di colore rosso
Cosa significa Cosa fare
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO A MANO INSERITO
Ruotando la chiave in posizione MAR, la spia si accende ma
deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella
vaschetta scende sotto il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
Su alcune versioni il display visualizza il messaggio dedicato.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
34)
Freno a mano inserito
La spia si accende con freno a mano inserito.
Su alcune versioni, se il veicolo è in movimento, all'accensione
della spia è anche associata una segnalazione acustica.Se la spia si accende durante la marcia, verificare che il
freno a mano non sia inserito.
Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale
Fiat.
48
CONOSCENZA DEL QUADRO STRUMENTI
