FIAT FIORINO 2018 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2018, Model line: FIORINO, Model: FIAT FIORINO 2018Pages: 204, PDF Dimensioni: 5.05 MB
Page 51 of 204

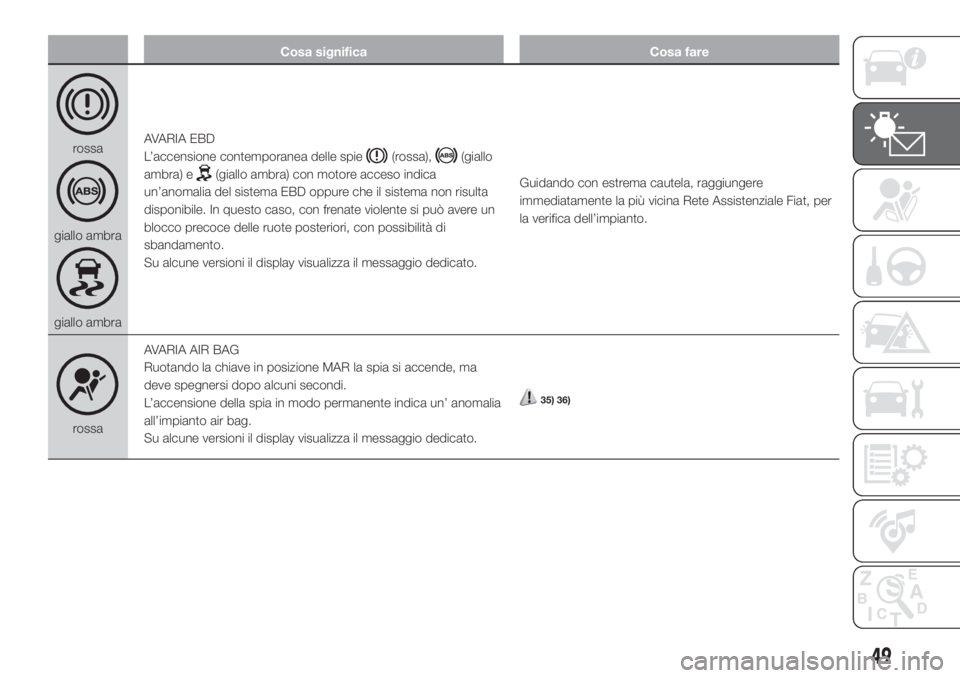

Cosa significa Cosa fare
rossa
giallo ambra
giallo ambraAVARIA EBD
L’accensione contemporanea delle spie
(rossa),(giallo
ambra) e
(giallo ambra) con motore acceso indica
un’anomalia del sistema EBD oppure che il sistema non risulta
disponibile. In questo caso, con frenate violente si può avere un
blocco precoce delle ruote posteriori, con possibilità di
sbandamento.
Su alcune versioni il display visualizza il messaggio dedicato.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale Fiat, per
la verifica dell’impianto.
rossaAVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende, ma
deve spegnersi dopo alcuni secondi.
L’accensione della spia in modo permanente indica un’ anomalia
all’impianto air bag.
Su alcune versioni il display visualizza il messaggio dedicato.
35) 36)
49
Page 52 of 204

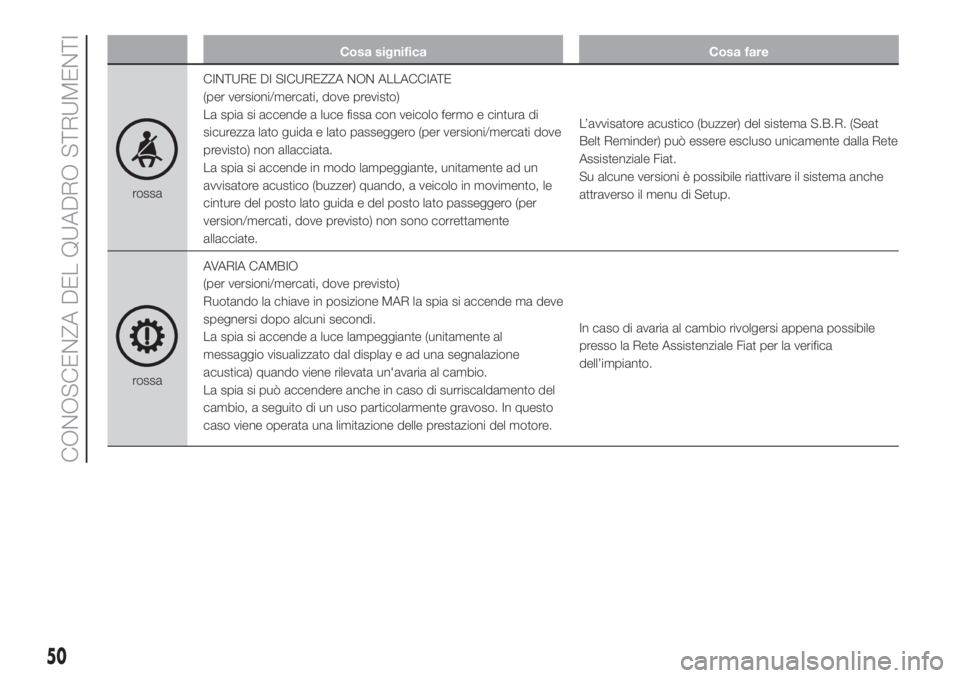

Cosa significa Cosa fare
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con veicolo fermo e cintura di
sicurezza lato guida e lato passeggero (per versioni/mercati dove
previsto) non allacciata.
La spia si accende in modo lampeggiante, unitamente ad un
avvisatore acustico (buzzer) quando, a veicolo in movimento, le
cinture del posto lato guida e del posto lato passeggero (per
version/mercati, dove previsto) non sono correttamente
allacciate.L’avvisatore acustico (buzzer) del sistema S.B.R. (Seat
Belt Reminder) può essere escluso unicamente dalla Rete
Assistenziale Fiat.
Su alcune versioni è possibile riattivare il sistema anche
attraverso il menu di Setup.
rossaAVARIA CAMBIO
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende ma deve
spegnersi dopo alcuni secondi.
La spia si accende a luce lampeggiante (unitamente al
messaggio visualizzato dal display e ad una segnalazione
acustica) quando viene rilevata un'avaria al cambio.
La spia si può accendere anche in caso di surriscaldamento del
cambio, a seguito di un uso particolarmente gravoso. In questo
caso viene operata una limitazione delle prestazioni del motore.In caso di avaria al cambio rivolgersi appena possibile
presso la Rete Assistenziale Fiat per la verifica
dell’impianto.
50
CONOSCENZA DEL QUADRO STRUMENTI
Page 53 of 204

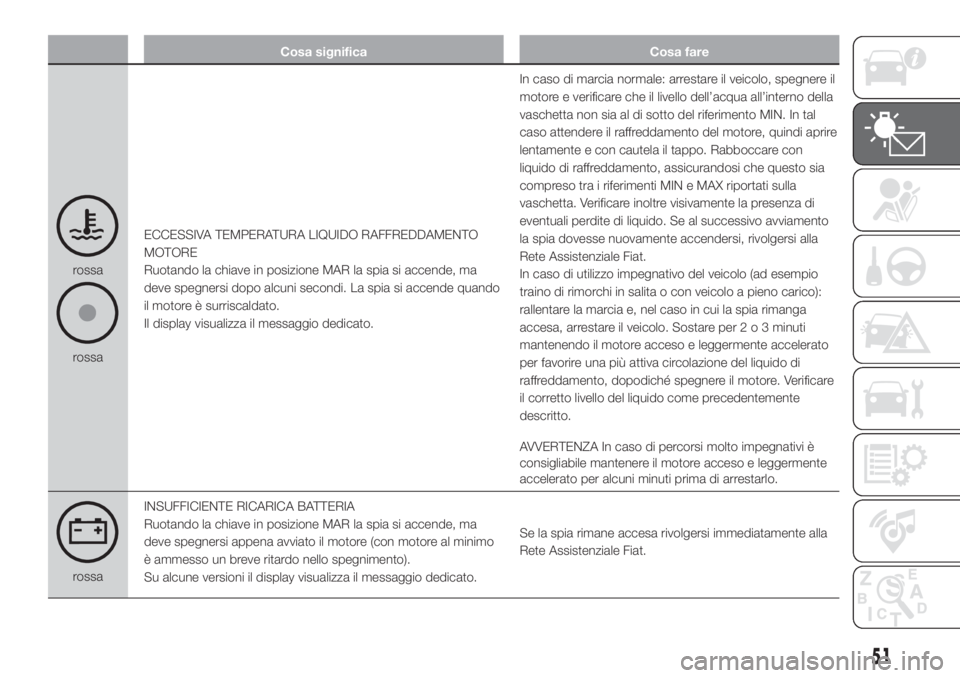

Cosa significa Cosa fare
rossa
rossaECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO
MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma
deve spegnersi dopo alcuni secondi. La spia si accende quando
il motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare il veicolo, spegnere il
motore e verificare che il livello dell’acqua all’interno della
vaschetta non sia al di sotto del riferimento MIN. In tal
caso attendere il raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo. Rabboccare con
liquido di raffreddamento, assicurandosi che questo sia
compreso tra i riferimenti MIN e MAX riportati sulla
vaschetta. Verificare inoltre visivamente la presenza di
eventuali perdite di liquido. Se al successivo avviamento
la spia dovesse nuovamente accendersi, rivolgersi alla
Rete Assistenziale Fiat.
In caso di utilizzo impegnativo del veicolo (ad esempio
traino di rimorchi in salita o con veicolo a pieno carico):
rallentare la marcia e, nel caso in cui la spia rimanga
accesa, arrestare il veicolo. Sostare per2o3minuti
mantenendo il motore acceso e leggermente accelerato
per favorire una più attiva circolazione del liquido di
raffreddamento, dopodiché spegnere il motore. Verificare
il corretto livello del liquido come precedentemente
descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
rossaINSUFFICIENTE RICARICA BATTERIA
Ruotando la chiave in posizione MAR la spia si accende, ma
deve spegnersi appena avviato il motore (con motore al minimo
è ammesso un breve ritardo nello spegnimento).
Su alcune versioni il display visualizza il messaggio dedicato.Se la spia rimane accesa rivolgersi immediatamente alla
Rete Assistenziale Fiat.
51
Page 54 of 204

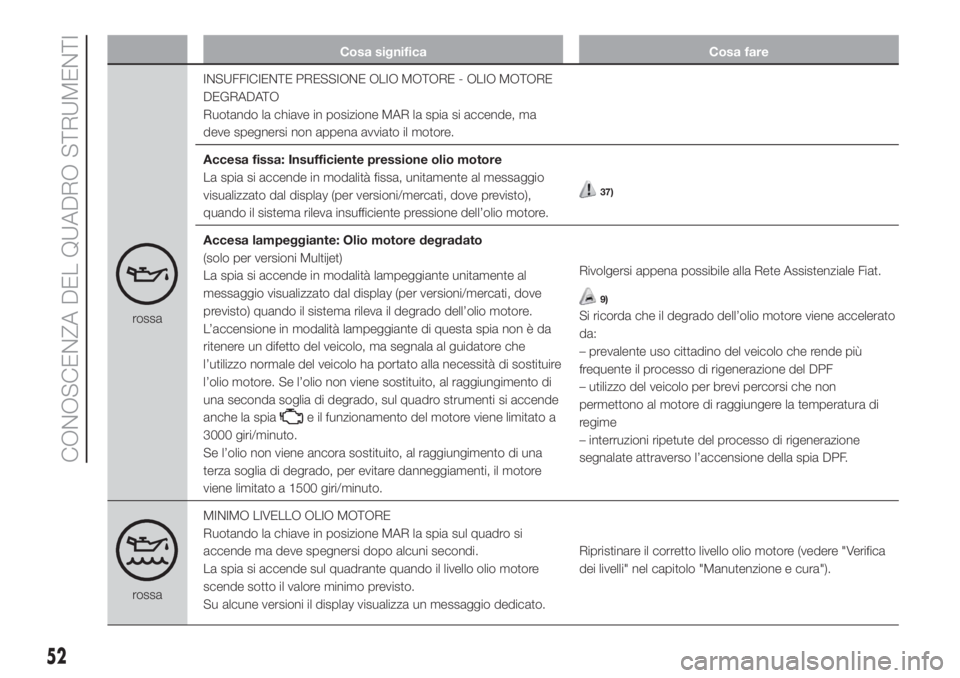

Cosa significa Cosa fare
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE - OLIO MOTORE
DEGRADATO
Ruotando la chiave in posizione MAR la spia si accende, ma
deve spegnersi non appena avviato il motore.
Accesa fissa: Insufficiente pressione olio motore
La spia si accende in modalità fissa, unitamente al messaggio
visualizzato dal display (per versioni/mercati, dove previsto),
quando il sistema rileva insufficiente pressione dell’olio motore.
37)
Accesa lampeggiante: Olio motore degradato
(solo per versioni Multijet)
La spia si accende in modalità lampeggiante unitamente al
messaggio visualizzato dal display (per versioni/mercati, dove
previsto) quando il sistema rileva il degrado dell’olio motore.
L’accensione in modalità lampeggiante di questa spia non è da
ritenere un difetto del veicolo, ma segnala al guidatore che
l’utilizzo normale del veicolo ha portato alla necessità di sostituire
l’olio motore. Se l’olio non viene sostituito, al raggiungimento di
una seconda soglia di degrado, sul quadro strumenti si accende
anche la spia
e il funzionamento del motore viene limitato a
3000 giri/minuto.
Se l’olio non viene ancora sostituito, al raggiungimento di una
terza soglia di degrado, per evitare danneggiamenti, il motore
viene limitato a 1500 giri/minuto.Rivolgersi appena possibile alla Rete Assistenziale Fiat.
9)
Si ricorda che il degrado dell’olio motore viene accelerato
da:
– prevalente uso cittadino del veicolo che rende più
frequente il processo di rigenerazione del DPF
– utilizzo del veicolo per brevi percorsi che non
permettono al motore di raggiungere la temperatura di
regime
– interruzioni ripetute del processo di rigenerazione
segnalate attraverso l’accensione della spia DPF.
rossaMINIMO LIVELLO OLIO MOTORE
Ruotando la chiave in posizione MAR la spia sul quadro si
accende ma deve spegnersi dopo alcuni secondi.
La spia si accende sul quadrante quando il livello olio motore
scende sotto il valore minimo previsto.
Su alcune versioni il display visualizza un messaggio dedicato.Ripristinare il corretto livello olio motore (vedere "Verifica
dei livelli" nel capitolo "Manutenzione e cura").
52
CONOSCENZA DEL QUADRO STRUMENTI

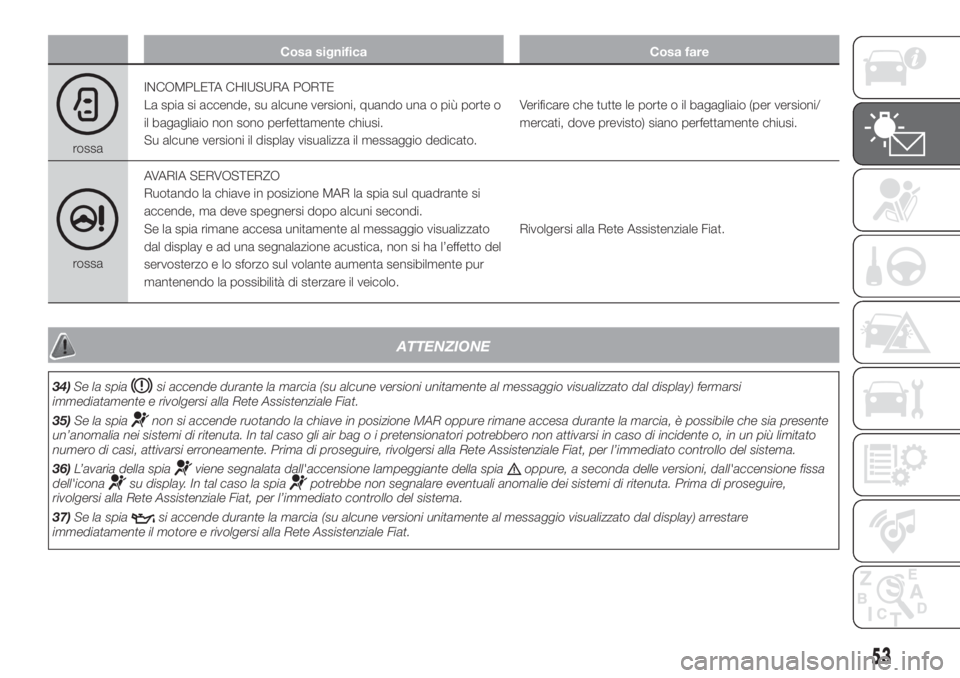

Page 55 of 204

Cosa significa Cosa fare
rossaINCOMPLETA CHIUSURA PORTE
La spia si accende, su alcune versioni, quando una o più porte o
il bagagliaio non sono perfettamente chiusi.
Su alcune versioni il display visualizza il messaggio dedicato.Verificare che tutte le porte o il bagagliaio (per versioni/
mercati, dove previsto) siano perfettamente chiusi.
rossaAVARIA SERVOSTERZO
Ruotando la chiave in posizione MAR la spia sul quadrante si
accende, ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa unitamente al messaggio visualizzato
dal display e ad una segnalazione acustica, non si ha l’effetto del
servosterzo e lo sforzo sul volante aumenta sensibilmente pur
mantenendo la possibilità di sterzare il veicolo.Rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
34)Se la spiasi accende durante la marcia (su alcune versioni unitamente al messaggio visualizzato dal display) fermarsi
immediatamente e rivolgersi alla Rete Assistenziale Fiat.
35)Se la spia
non si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia, è possibile che sia presente
un’anomalia nei sistemi di ritenuta. In tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del sistema.
36)L’avaria della spia
viene segnalata dall'accensione lampeggiante della spiaoppure, a seconda delle versioni, dall'accensione fissa
dell'iconasu display. In tal caso la spiapotrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire,
rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del sistema.
37)Se la spia
si accende durante la marcia (su alcune versioni unitamente al messaggio visualizzato dal display) arrestare
immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
53
Page 56 of 204

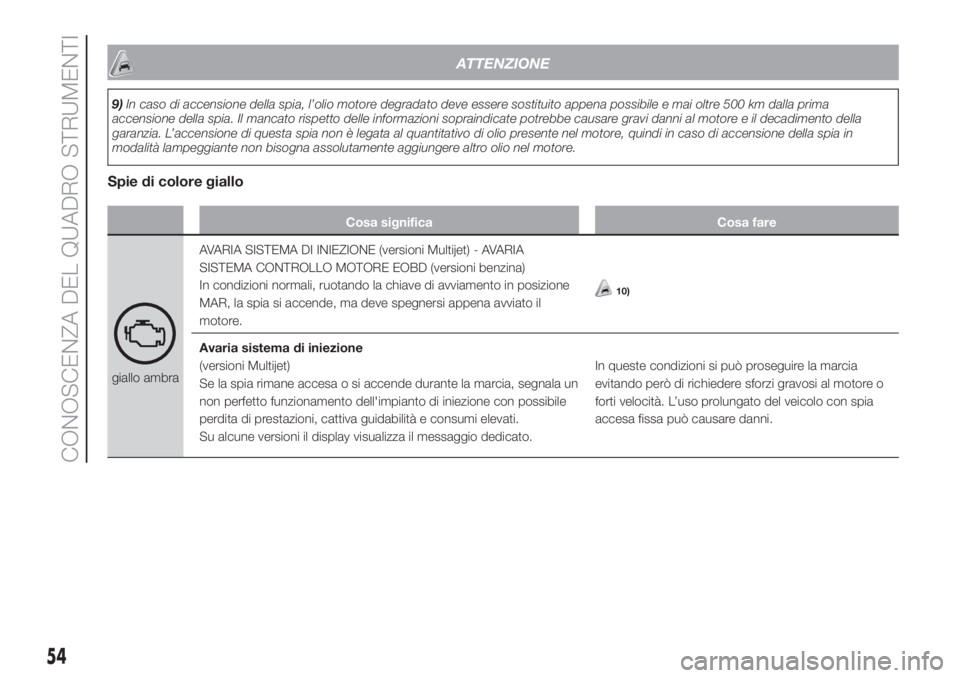

ATTENZIONE
9)In caso di accensione della spia, l’olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L’accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione della spia in
modalità lampeggiante non bisogna assolutamente aggiungere altro olio nel motore.
Spie di colore giallo
Cosa significa Cosa fare
giallo ambraAVARIA SISTEMA DI INIEZIONE (versioni Multijet) - AVARIA
SISTEMA CONTROLLO MOTORE EOBD (versioni benzina)
In condizioni normali, ruotando la chiave di avviamento in posizione
MAR, la spia si accende, ma deve spegnersi appena avviato il
motore.
10)
Avaria sistema di iniezione
(versioni Multijet)
Se la spia rimane accesa o si accende durante la marcia, segnala un
non perfetto funzionamento dell'impianto di iniezione con possibile
perdita di prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio dedicato.In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al motore o
forti velocità. L’uso prolungato del veicolo con spia
accesa fissa può causare danni.
54
CONOSCENZA DEL QUADRO STRUMENTI
Page 57 of 204

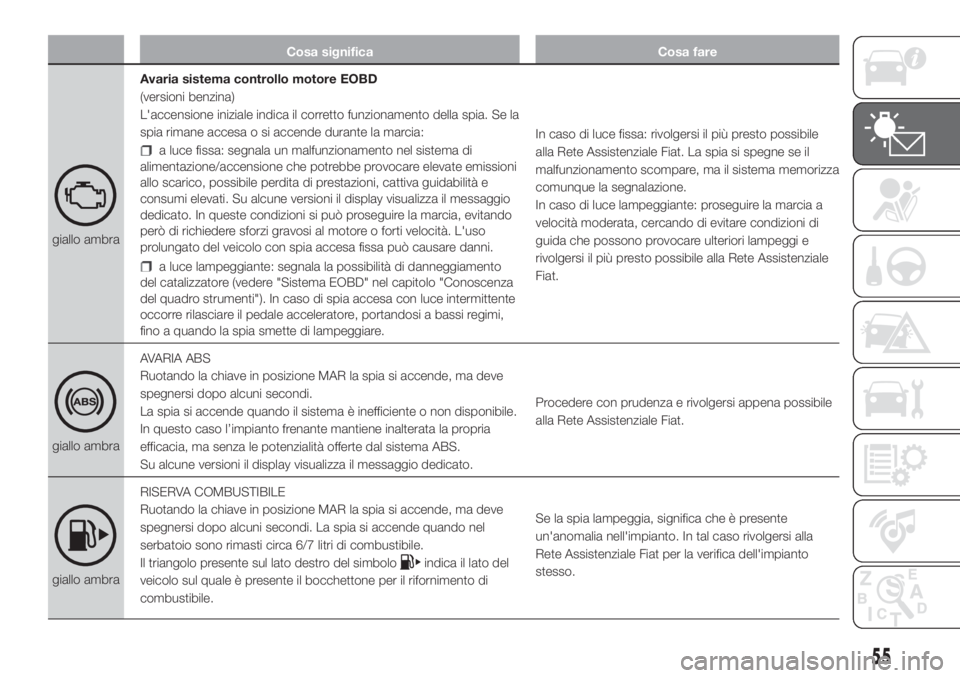

Cosa significa Cosa fare
giallo ambraAvaria sistema controllo motore EOBD
(versioni benzina)
L'accensione iniziale indica il corretto funzionamento della spia. Se la
spia rimane accesa o si accende durante la marcia:
a luce fissa: segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate emissioni
allo scarico, possibile perdita di prestazioni, cattiva guidabilità e
consumi elevati. Su alcune versioni il display visualizza il messaggio
dedicato. In queste condizioni si può proseguire la marcia, evitando
però di richiedere sforzi gravosi al motore o forti velocità. L'uso
prolungato del veicolo con spia accesa fissa può causare danni.
a luce lampeggiante: segnala la possibilità di danneggiamento
del catalizzatore (vedere "Sistema EOBD" nel capitolo "Conoscenza
del quadro strumenti"). In caso di spia accesa con luce intermittente
occorre rilasciare il pedale acceleratore, portandosi a bassi regimi,
fino a quando la spia smette di lampeggiare.In caso di luce fissa: rivolgersi il più presto possibile
alla Rete Assistenziale Fiat. La spia si spegne se il
malfunzionamento scompare, ma il sistema memorizza
comunque la segnalazione.
In caso di luce lampeggiante: proseguire la marcia a
velocità moderata, cercando di evitare condizioni di
guida che possono provocare ulteriori lampeggi e
rivolgersi il più presto possibile alla Rete Assistenziale
Fiat.
giallo ambraAVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia si accende quando il sistema è inefficiente o non disponibile.
In questo caso l’impianto frenante mantiene inalterata la propria
efficacia, ma senza le potenzialità offerte dal sistema ABS.
Su alcune versioni il display visualizza il messaggio dedicato.Procedere con prudenza e rivolgersi appena possibile
alla Rete Assistenziale Fiat.
giallo ambraRISERVA COMBUSTIBILE
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia si accende quando nel
serbatoio sono rimasti circa 6/7 litri di combustibile.
Il triangolo presente sul lato destro del simbolo
indica il lato del
veicolo sul quale è presente il bocchettone per il rifornimento di
combustibile.Se la spia lampeggia, significa che è presente
un'anomalia nell'impianto. In tal caso rivolgersi alla
Rete Assistenziale Fiat per la verifica dell'impianto
stesso.
55
Page 58 of 204

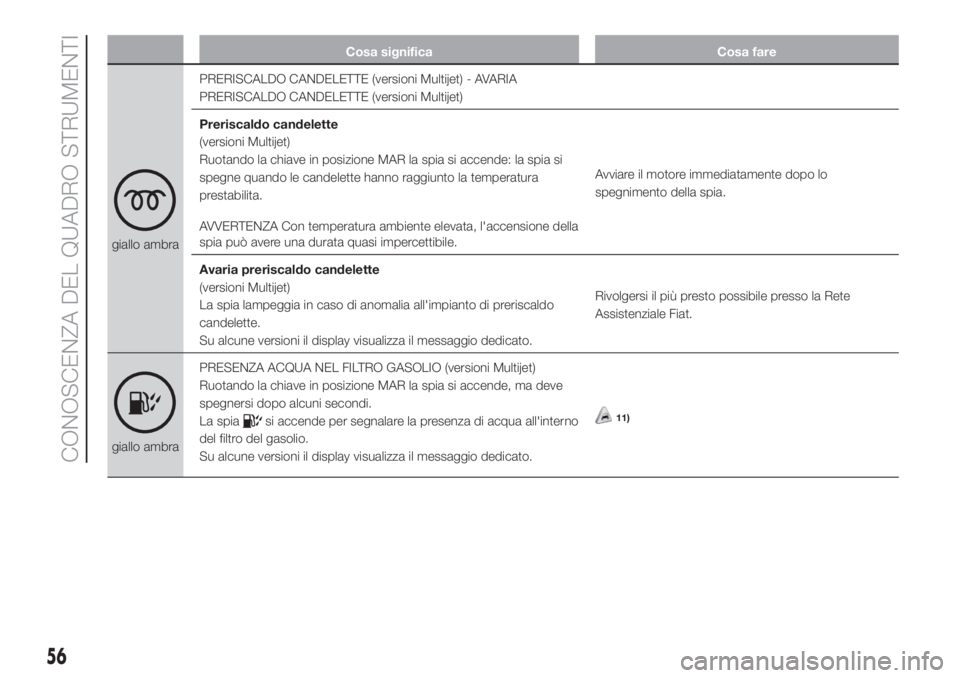

Cosa significa Cosa fare
giallo ambraPRERISCALDO CANDELETTE (versioni Multijet) - AVARIA
PRERISCALDO CANDELETTE (versioni Multijet)
Preriscaldo candelette
(versioni Multijet)
Ruotando la chiave in posizione MAR la spia si accende: la spia si
spegne quando le candelette hanno raggiunto la temperatura
prestabilita.
AVVERTENZA Con temperatura ambiente elevata, l'accensione della
spia può avere una durata quasi impercettibile.Avviare il motore immediatamente dopo lo
spegnimento della spia.
Avaria preriscaldo candelette
(versioni Multijet)
La spia lampeggia in caso di anomalia all'impianto di preriscaldo
candelette.
Su alcune versioni il display visualizza il messaggio dedicato.Rivolgersi il più presto possibile presso la Rete
Assistenziale Fiat.
giallo ambraPRESENZA ACQUA NEL FILTRO GASOLIO (versioni Multijet)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia
si accende per segnalare la presenza di acqua all'interno
del filtro del gasolio.
Su alcune versioni il display visualizza il messaggio dedicato.11)
56
CONOSCENZA DEL QUADRO STRUMENTI
Page 59 of 204

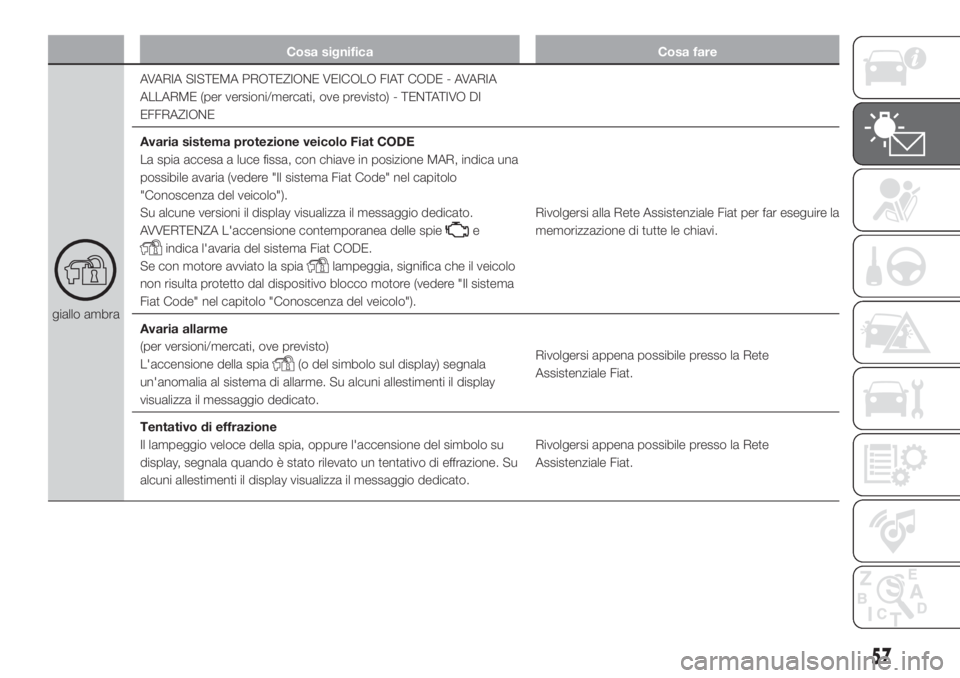

Cosa significa Cosa fare
giallo ambraAVARIA SISTEMA PROTEZIONE VEICOLO FIAT CODE - AVARIA
ALLARME (per versioni/mercati, ove previsto) - TENTATIVO DI
EFFRAZIONE
Avaria sistema protezione veicolo Fiat CODE
La spia accesa a luce fissa, con chiave in posizione MAR, indica una
possibile avaria (vedere "Il sistema Fiat Code" nel capitolo
"Conoscenza del veicolo").
Su alcune versioni il display visualizza il messaggio dedicato.
AVVERTENZA L'accensione contemporanea delle spie
e
indica l'avaria del sistema Fiat CODE.
Se con motore avviato la spia
lampeggia, significa che il veicolo
non risulta protetto dal dispositivo blocco motore (vedere "Il sistema
Fiat Code" nel capitolo "Conoscenza del veicolo").Rivolgersi alla Rete Assistenziale Fiat per far eseguire la
memorizzazione di tutte le chiavi.
Avaria allarme
(per versioni/mercati, ove previsto)
L'accensione della spia
(o del simbolo sul display) segnala
un'anomalia al sistema di allarme. Su alcuni allestimenti il display
visualizza il messaggio dedicato.Rivolgersi appena possibile presso la Rete
Assistenziale Fiat.
Tentativo di effrazione
Il lampeggio veloce della spia, oppure l'accensione del simbolo su
display, segnala quando è stato rilevato un tentativo di effrazione. Su
alcuni allestimenti il display visualizza il messaggio dedicato.Rivolgersi appena possibile presso la Rete
Assistenziale Fiat.
57
Page 60 of 204

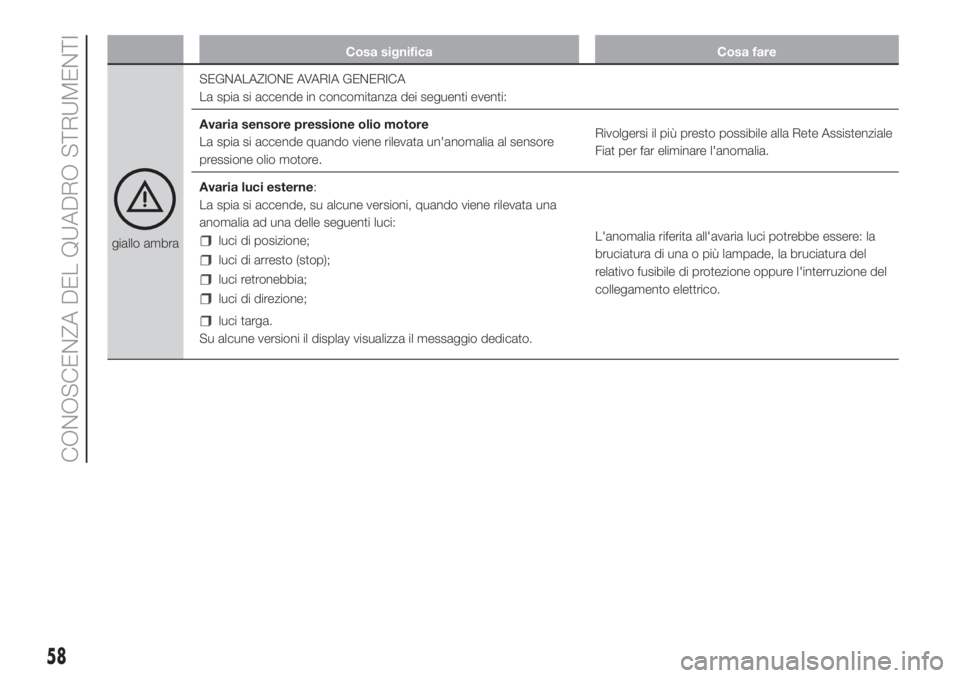

Cosa significa Cosa fare
giallo ambraSEGNALAZIONE AVARIA GENERICA
La spia si accende in concomitanza dei seguenti eventi:
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata un'anomalia al sensore
pressione olio motore.Rivolgersi il più presto possibile alla Rete Assistenziale
Fiat per far eliminare l'anomalia.
Avaria luci esterne:
La spia si accende, su alcune versioni, quando viene rilevata una
anomalia ad una delle seguenti luci:luci di posizione;
luci di arresto (stop);
luci retronebbia;
luci di direzione;
luci targa.
Su alcune versioni il display visualizza il messaggio dedicato.L'anomalia riferita all'avaria luci potrebbe essere: la
bruciatura di una o più lampade, la bruciatura del
relativo fusibile di protezione oppure l'interruzione del
collegamento elettrico.
58
CONOSCENZA DEL QUADRO STRUMENTI
