FIAT FIORINO 2019 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

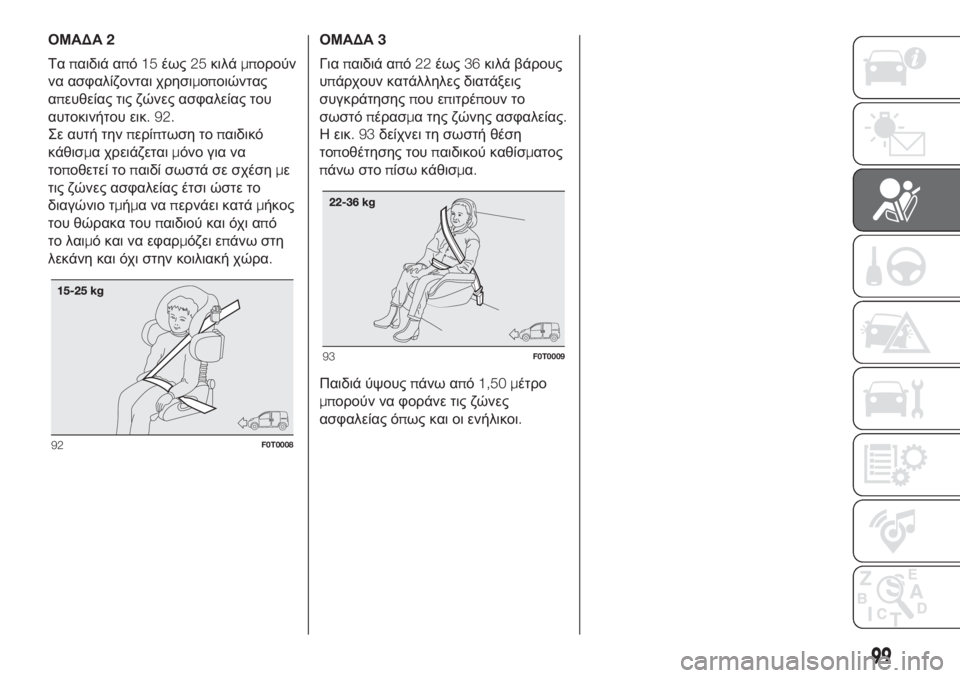

ΟΜΑΔΑ2
Ταπαιδιά από15έως25κιλάμπορούν
να ασφαλίζονται χρησιμοποιώντας
απευθείας τις ζώνες ασφαλείας του
αυτοκινήτου εικ. 92.
Σε αυτή τηνπερίπτωση τοπαιδικό
κάθισμα χρειάζεταιμόνο για να
τοποθετεί τοπαιδί σωστά σε σχέσημε
τις ζώνες ασφαλείας έτσι ώστε το
διαγώνιο τμήμαναπερνάει κατάμήκος
του θώρακα τουπαιδιού και όχι από
το λαιμό και να εφαρμόζει επάνω στη
λεκάνη και όχι στην κοιλιακή χώρα.ΟΜΑΔΑ3
Γιαπαιδιά από22έως36κιλά βάρους
υπάρχουν κατάλληλες διατάξεις
συγκράτησηςπου επιτρέπουν το
σωστόπέρασμα της ζώνης ασφαλείας.
Η εικ.93δείχνει τη σωστή θέση
το
π
οθέτησης τουπαιδικού καθίσματος
πάνω στοπίσω κάθισμα.
Παιδιά ύψουςπάνω από1,50 μέτρο
μπορούν να φοράνε τις ζώνες
ασφαλείας όπως και οι ενήλικοι.
92F0T0008
93F0T0009
99

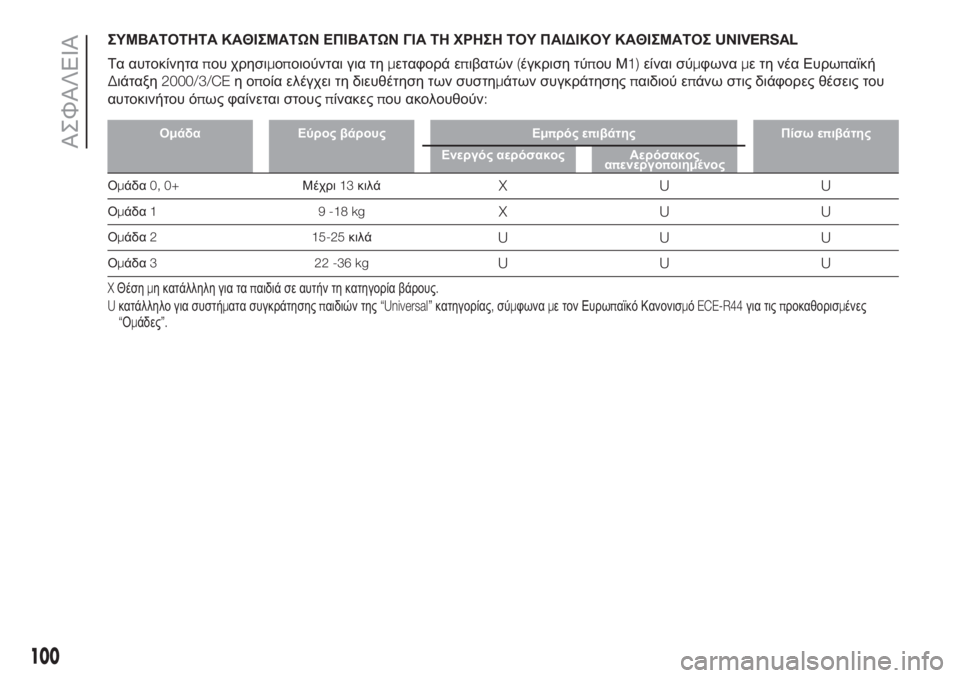

ΣΥΜΒΑΤΟΤΗΤΑ ΚΑΘΙΣΜΑΤΩΝ ΕΠΙΒΑΤΩΝ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΟΥ ΠΑΙΔΙΚΟΥ ΚΑΘΙΣΜΑΤΟΣUNIVERSAL
Τα αυτοκίνηταπου χρησιμοποιούνται για τημεταφορά επιβατών(έγκριση τύπου Μ1)είναι σύμφωναμε τη νέα Ευρωπαϊκή
Διάταξη2000/3/CEηοποία ελέγχει τη διευθέτηση των συστημάτων συγκράτησηςπαιδιού επάνω στις διάφορες θέσεις του
αυτοκινήτου όπως φαίνεται στουςπίνακεςπου ακολουθούν:
Ομάδα Εύρος βάρους Εμπρός επιβάτης Πίσω επιβάτης
Ενεργός αερόσακος Αερόσακος
απενεργοποιημένος
Ομάδα0, 0+Μέχρι13κιλάXUU
Ομάδα1 9 -18 kgXUU
Ομάδα2 15-25κιλάUUU
Ομάδα3 22 -36 kgUUU
XΘέσημη κατάλληλη για ταπαιδιά σε αυτήν τη κατηγορία βάρους.
Uκατάλληλο για συστήματα συγκράτησηςπαιδιών της“Universal”κατηγορίας,σύμφωναμε τον Ευρωπαϊκό ΚανονισμόECE-R44για τιςπροκαθορισμένες
“Ομάδες”.
100
ΑΣΦΑΛΕΙΑ

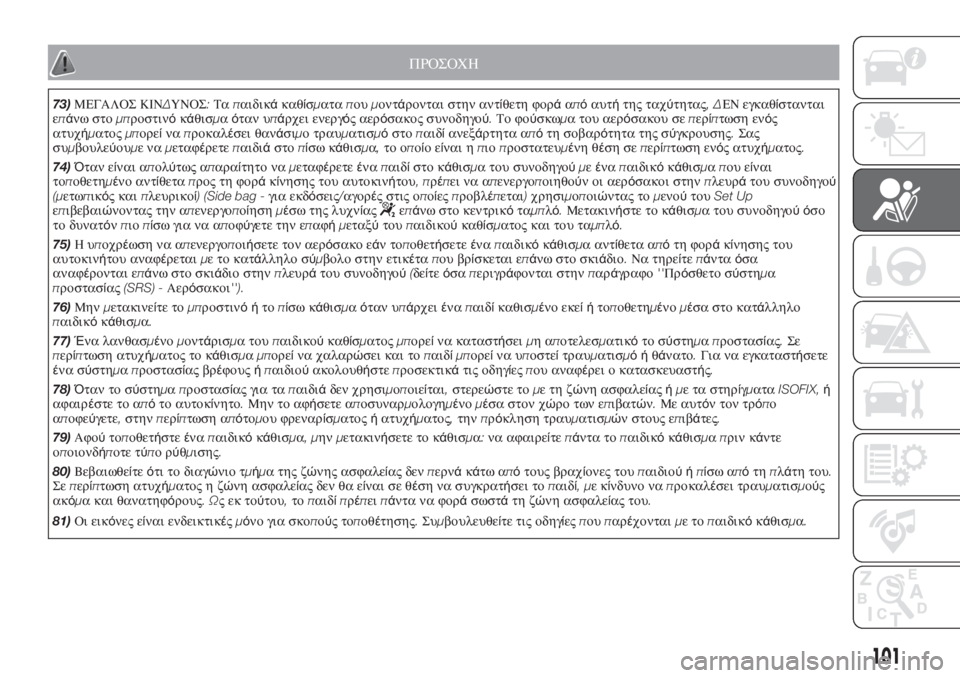

ΠΡΟΣΟΧΗ
73)ΜΕΓΑΛΟΣ ΚΙΝΔΥΝΟΣ:Ταπαιδικάκαθίσματαπουμοντάρονται στην αντίθετη φοράαπόαυτήτης ταχύτητας,ΔΕΝ εγκαθίστανται
επάνω στομπροστινόκάθισμαόταν υπάρχει ενεργός αερόσακος συνοδηγού.Το φούσκωμα του αερόσακου σεπερίπτωση ενός
ατυχήματοςμπορείναπροκαλέσει θανάσιμο τραυματισμόστοπαιδίανεξάρτητα από
τη σοβαρότητα της σύγκρουσης.Σας
συμβουλεύουμεναμεταφέρετεπαιδιάστοπίσω κάθισμα,το οποίοείναι ηπιοπροστατευμένη θέση σεπερίπτωση ενός ατυχήματος.
74)Όταν είναι απολύτως απαραίτητο ναμεταφέρετεέναπαιδίστο κάθισμα του συνοδηγούμεέναπαιδικόκάθισμαπου είναι
τοποθετημένο αντίθεταπρος τη φοράκίνησης του αυτοκινήτου,πρέπει να απενεργοποιηθούν οι αερόσακοι στηνπλευράτου συνοδηγού
(μετωπικός καιπλευρικοί) (Side bag -για εκδόσεις/αγορές στις οποίεςπροβλέπεται)χρησιμοποιώντας τομενούτουSet Up
επιβεβαιώνοντας την απενεργοποίησημέσω της λυχνίας
επάνω στο κεντρικόταμπλό.Μετακινήστε το κάθισμα του συνοδηγούόσο
το δυνατόνπιοπίσω για να αποφύγετε την επαφήμεταξύτουπαιδικούκαθίσματος και του ταμπλό.
75)Ηυποχρέωση να απενεργοποιήσετε τον αερόσακο εάντοποθετήσετεέναπαιδικόκάθισμα αντίθετα απότη φοράκίνησης του
αυτοκινήτου αναφέρεταιμετοκατάλληλο σύμβολο στην ετικ
έταπου βρίσκεται επάνω στο σκιάδιο.Να τηρείτεπάνταόσα
αναφέρονται επάνω στο σκιάδιο στηνπλευράτου συνοδηγού(δείτεόσαπεριγράφονται στηνπαράγραφο''Πρόσθετο σύστημα
προστασίας(SRS) -Αερόσακοι'').
76)Μηνμετακινείτε τομπροστινόήτοπίσω κάθισμαόταν υπάρχειέναπαιδίκαθισμένο εκείήτοποθετημέ
νομέσα στο κατάλληλο
παιδικόκάθισμα.
77)Ένα λανθασμένομοντάρισμα τουπαιδικούκαθίσματοςμπορείνα καταστήσειμηαποτελεσματικότο σύστημαπροστασίας.Σε
περίπτωση ατυχήματος το κάθισμαμπορείνα χαλαρώσει και τοπαιδίμπορείνα υποστείτραυματισμόήθάνατο.Για να εγκαταστήσετε
ένα σ
ύστημαπροστασίας βρέφουςήπαιδιούακολουθήστεπροσεκτικάτις οδηγίεςπου αναφέρει ο κατασκευαστής.
78)Όταν το σύστημαπροστασίας για ταπαιδιάδεν χρησιμοποιείται,στερεώστε τομετηζώνη ασφαλείαςήμε τα στηρίγματαISOFIX,ή
αφαιρέστε το απότο αυτοκίνητο.Μην το αφήσετε αποσυναρμολογημένομέσα στον χώρο των επιβατών.Με αυτό
ν τον τρόπο
αποφεύγετε,στηνπερίπτωση απότομου φρεναρίσματοςήατυχήματος,τηνπρόκληση τραυματισμών στους επιβάτες.
79)Αφούτοποθετήστεέναπαιδικόκάθισμα,μηνμετακινήσετε το κάθισμα:να αφαιρείτεπάντα τοπαιδικόκάθισμαπριν κάντε
οποιονδήποτε τύπ
ορύθμισης.
80)Βεβαιωθείτεότι το διαγώνιο τμήμα της ζώνης ασφαλείας δενπερνάκάτω απότους βραχίονες τουπαιδιούήπίσω απότηπλάτη του.
Σεπερίπτωση ατυχήματος η ζώνη ασφαλείας δεν θα είναι σε θέση να συγκρατήσει τοπαιδί,μεκίνδυνο ναπροκαλέσει τραυματισμούς
ακόμα και θανατηφόρους.Ωςεκτούτου,τοπαιδίπρέ
πειπάντα να φοράσωστάτη ζώνη ασφαλείας του.
81)Οι εικόνες είναι ενδεικτικέςμόνο για σκοπούςτοποθέτησης.Συμβουλευθείτε τις οδηγίεςπουπαρέχονταιμετοπαιδικόκάθισμα.
101

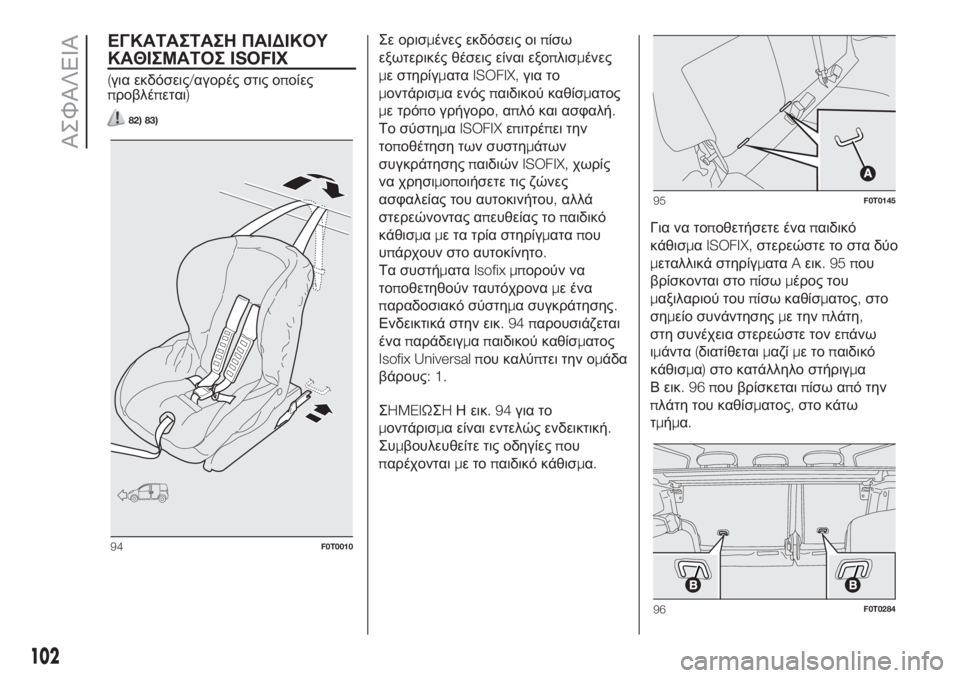

ΕΓΚΑΤΑΣΤΑΣΗ ΠΑΙΔΙΚΟΥ
ΚΑΘΙΣΜΑΤΟΣISOFIX
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
82) 83)
Σε ορισμένες εκδόσεις οιπίσω
εξωτερικές θέσεις είναι εξοπλισμένες
με στηρίγματαISOFIX,για το
μοντάρισμα ενόςπαιδικού καθίσματος
με τρόπο γρήγορο,απλό και ασφαλή.
Το σύστημαISOFIXεπιτρέπει την
τοποθέτηση των συστημάτων
συγκράτησηςπαιδιώνISOFIX,χωρίς
να χρησιμοποιήσετε τις ζώνες
ασφαλείας του αυτοκινήτου,αλλά
στερεώνοντας απευθείας τοπαιδικό
κάθισμαμε τα τρία στηρίγματαπου
υπάρχουν στο αυτοκίνητο.
Τα συστήματαIsofix μπορούν να
τοποθετηθούν ταυτόχροναμε ένα
παραδοσιακό σύστημα συγκράτησης.
Ενδεικτικά στην εικ.94παρουσιάζεται
έναπαράδειγμα
παιδικού καθίσματος
Isofix Universal που καλύπτει την ομάδα
βάρους:1.
ΣHMEIΩΣHΗ εικ.94για το
μοντάρισμα είναι εντελώς ενδεικτική.
Συμβουλευθείτε τις οδηγίεςπου
παρέχονταιμετοπαιδικό κάθισμα.Για να τοποθετήσετε έναπαιδικό
κάθισμαISOFIX,στερεώστε το στα δύο
μεταλλικά στηρίγματαAεικ.95που
βρίσκονται στοπίσωμέρος του
μαξιλαριού τουπίσω καθίσματος,στο
σημείο συνάντησηςμε τηνπλάτη,
στη συνέχεια στερεώστε τον επάνω
ιμάντα(διατίθεταιμαζίμετοπαιδικό
κάθισμα)στο κατάλληλο στήριγμα
Β εικ.96που βρίσκεται
πίσω από την
πλάτη του καθίσματος,στο κάτω
τμήμα.
94F0T0010
95F0T0145
96F0T0284
102
ΑΣΦΑΛΕΙΑ

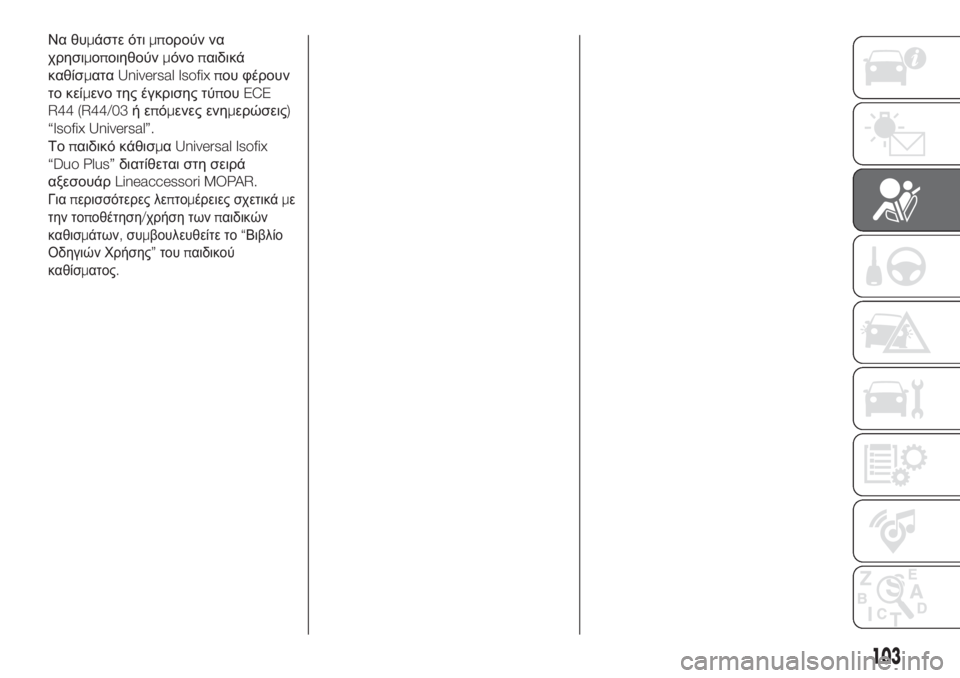

Να θυμάστε ότιμπορούν να
χρησιμοποιηθούνμόνοπαιδικά
καθίσματαUniversal Isofix που φέρουν
το κείμενο της έγκρισης τύπουECE
R44 (R44/03ήεπόμενες ενημερώσεις)
“Isofix Universal”.
Τοπαιδικό κάθισμαUniversal Isofix
“Duo Plus”διατίθεται στη σειρά
αξεσουάρLineaccessori MOPAR.
Γιαπερισσότερες λεπτομέρειες σχετικάμε
την τοποθέτηση/χρήση τωνπαιδικών
καθισμάτων,συμβουλευθείτε το“Βιβλίο
Οδηγιών Χρήσης”τουπαιδικού
καθίσματος.
103

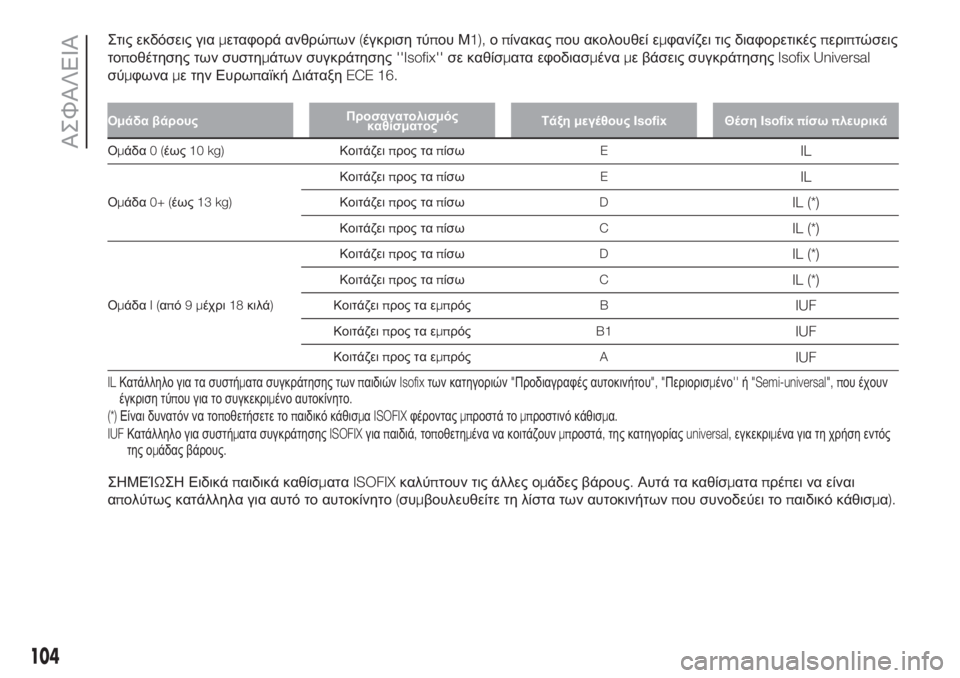

Στις εκδόσεις γιαμεταφορά ανθρώπων(έγκριση τύπου Μ1),οπίνακαςπου ακολουθεί εμφανίζει τις διαφορετικέςπεριπτώσεις
τοποθέτησης των συστημάτων συγκράτησης''Isofix''σε καθίσματα εφοδιασμέναμε βάσεις συγκράτησηςIsofix Universal
σύμφωναμε την ΕυρωπαϊκήΔιάταξηECE 16.
Ομάδα βάρουςΠροσανατολισμός
καθίσματοςΤάξημεγέθουςIsofixΘέσηIsofix πίσωπλευρικά
Ομάδα0(έως10 kg)Κοιτάζειπρος ταπίσωEIL
Ομάδα0+ (έως13 kg)Κοιτάζειπρος ταπίσωE
IL
Κοιτάζειπρος ταπίσωDIL (*)
Κοιτάζειπρος ταπίσωCIL (*)
ΟμάδαI(από9μέχρι18κιλά)Κοιτάζειπρος ταπίσωD
IL (*)
Κοιτάζειπρος ταπίσωCIL (*)
Κοιτάζειπρος τα εμπρόςBIUF
Κοιτάζειπρος τα εμπρόςB1IUF
Κοιτάζειπρος τα εμπρόςAIUF
ILΚατάλληλο για τα συστήματα συγκράτησης τωνπαιδιώνIsofixτων κατηγοριών"Προδιαγραφές αυτοκινήτου", "Περιορισμένο''ή"Semi-universal", που έχουν
έγκριση τύπου για το συγκεκριμένο αυτοκίνητο.
(*)Είναι δυνατόν να τοποθετήσετε τοπαιδικό κάθισμαISOFIXφέρονταςμπροστά τομπροστινό κάθισμα.
IUFΚατάλληλο για συστήματα συγκράτησηςISOFIXγιαπαιδιά,τοποθετημένα να κοιτάζουνμπροστά,της κατηγορίαςuniversal,εγκεκριμένα για τη χρήση εντός
της ομάδας βάρους.
ΣΗΜΕΊΩΣΗ Ειδικάπαιδικά καθίσματαISOFIXκαλύπτουν τις άλλες ομάδες βάρους.Αυτά τα καθίσματαπρέπει να είναι
απολύτως κατάλληλα για αυτό το αυτοκίνητο(συμβουλευθείτε τη λίστα των αυτοκινήτωνπου συνοδεύει τοπαιδικό κάθισμα).
104
ΑΣΦΑΛΕΙΑ

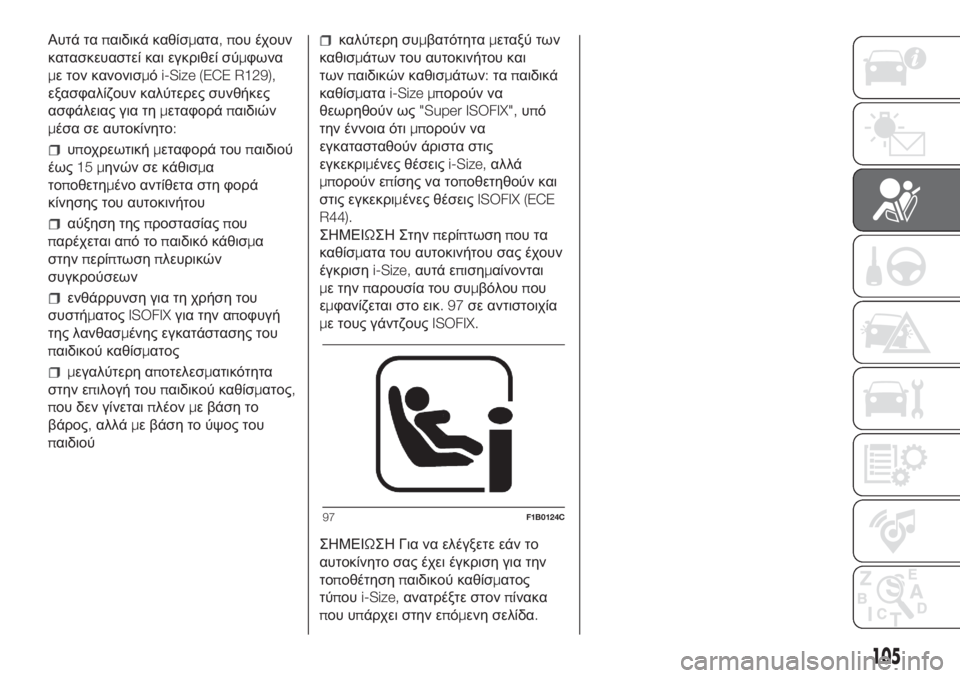

Αυτά ταπαιδικά καθίσματα,που έχουν
κατασκευαστεί και εγκριθεί σύμφωνα
με τον κανονισμόi-Size (ECE R129),
εξασφαλίζουν καλύτερες συνθήκες
ασφάλειας για τημεταφοράπαιδιών
μέσα σε αυτοκίνητο:
υποχρεωτικήμεταφορά τουπαιδιού
έως15 μηνών σε κάθισμα
τοποθετημένο αντίθετα στη φορά
κίνησης του αυτοκινήτου
αύξηση τηςπροστασίαςπου
παρέχεται απότοπαιδικό κάθισμα
στηνπερίπτωσηπλευρικών
συγκρούσεων
ενθάρρυνση για τη χρήση του
συστήματοςISOFIXγια την αποφυγή
της λανθασμένης εγκατάστασης του
παιδικού καθίσματος
μεγαλύτερη αποτελεσματικότητα
στην επιλογή τουπαιδικού καθίσματος,
που δεν γίνεταιπλέονμε βάση το
βάρος,αλλάμε βάση το ύψος του
παιδιού
καλύτερη συμβατότηταμεταξύ των
καθισμάτων του αυτοκινήτου και
τωνπαιδικών καθισμάτων:ταπαιδικά
καθίσματαi-Size μπορούν να
θεωρηθούν ως"Super ISOFIX",υπό
την έννοια ότιμπορούν να
εγκατασταθούν άριστα στις
εγκεκριμένες θέσειςi-Size,αλλά
μπορούν επίσης να τοποθετηθούν και
στις εγκεκριμένες θέσειςISOFIX (ECE
R44).
ΣΗΜΕΙΩΣΗ Στηνπερίπτωσηπου τα
καθίσματα του αυτοκινήτου σας έχουν
έγκρισηi-Size,αυτά επισημαίνονται
με τηνπαρουσία του συμβόλουπου
εμφανίζεται στο εικ.97σε αντιστοιχία
με τους γάντζουςISOFIX.
ΣΗΜΕΙΩΣΗ Για να ελέγξετε εάν το
αυτοκίνητο σας έχει έγκριση για την
τοποθέτησηπαιδικού καθίσματος
τύπουi-Size,ανατρέξτε στονπίνακα
που υ
πάρχει στην ε
πόμενη σελίδα.
97F1B0124C
105

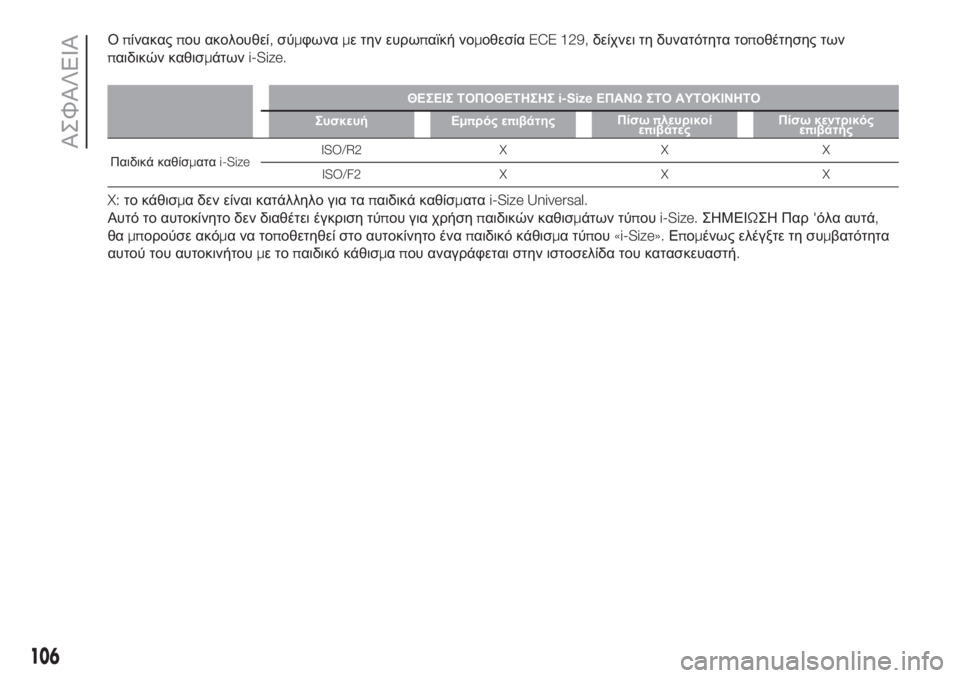

Οπίνακαςπου ακολουθεί,σύμφωναμε την ευρωπαϊκή νομοθεσίαECE 129,δείχνει τη δυνατότητα τοποθέτησης των
παιδικών καθισμάτωνi-Size.
ΘΕΣΕΙΣ ΤΟΠΟΘΕΤΗΣΗΣi-SizeΕΠΑΝΩΣΤΟ ΑΥΤΟΚΙΝΗΤΟ
Συσκευή Εμπρός επιβάτηςΠίσωπλευρικοί
επιβάτεςΠίσω κεντρικός
επιβάτης
Παιδικά καθίσματαi-SizeISO/R2 X X X
ISO/F2 X X X
X:το κάθισμα δεν είναι κατάλληλο για ταπαιδικά καθίσματαi-Size Universal.
Αυτό το αυτοκίνητο δεν διαθέτει έγκριση τύπου για χρήσηπαιδικών καθισμάτων τύπουi-Size.ΣΗΜΕΙΩΣΗ Παρ'όλα αυτά,
θαμπορούσε ακόμανατοποθετηθεί στο αυτοκίνητο έναπαιδικό κάθισματύπου«i-Size».Επομένως ελέγξτε τη συμβατότητα
αυτού του αυτοκινήτουμετοπαιδικό κάθισμαπου αναγράφεται στην ιστοσελίδα του κατασκευαστή.
106
ΑΣΦΑΛΕΙΑ

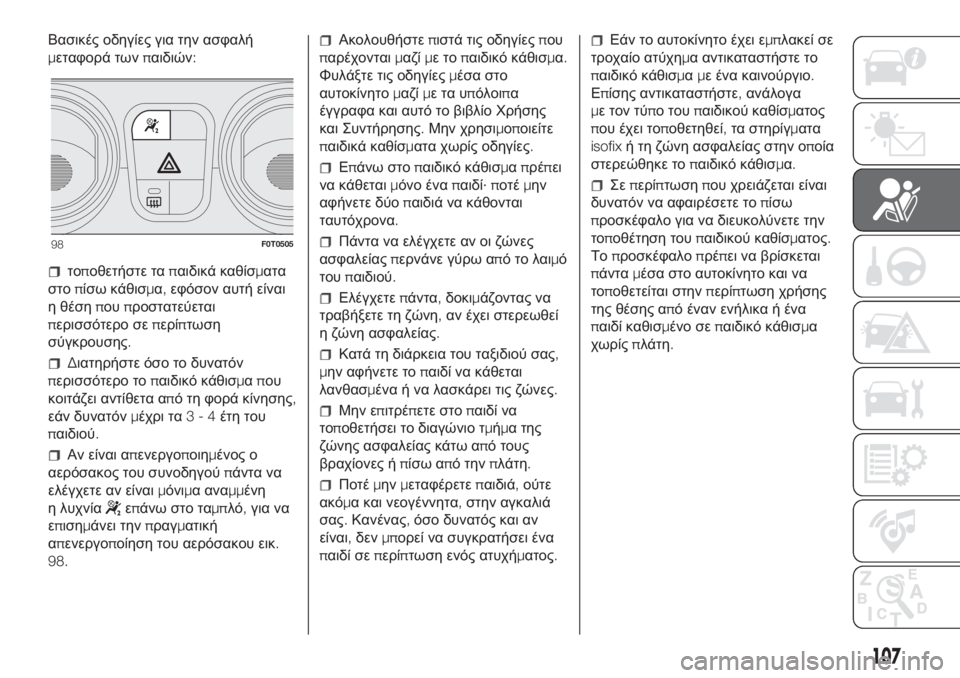

Βασικές οδηγίες για την ασφαλή
μεταφορά τωνπαιδιών:
τοποθετήστε ταπαιδικά καθίσματα
στοπίσω κάθισμα,εφόσον αυτή είναι
η θέσηπουπροστατεύεται
περισσότερο σεπερίπτωση
σύγκρουσης.
Διατηρήστε όσο το δυνατόν
περισσότερο τοπαιδικό κάθισμαπου
κοιτάζει αντίθετα από τη φορά κίνησης,
εάν δυνατόνμέχρι τα3-4έτη του
παιδιού.
Αν είναι απενεργοποιημένος ο
αερόσακος του συνοδηγούπάντα να
ελέγχετε αν είναιμόνιμα αναμμένη
η λυχνία
επάνω στο ταμπλό,για να
επισημάνει τηνπραγματική
απενεργοποίηση του αερόσακου εικ.
98.
Ακολουθήστεπιστά τις οδηγίεςπου
παρέχονταιμαζίμετοπαιδικό κάθισμα.
Φυλάξτε τις οδηγίεςμέσα στο
αυτοκίνητομαζίμεταυπόλοιπα
έγγραφα και αυτό το βιβλίο Χρήσης
και Συντήρησης.Μην χρησιμοποιείτε
παιδικά καθίσματα χωρίς οδηγίες.
Επάνω στοπαιδικό κάθισμαπρέπει
να κάθεταιμόνο έναπαιδί·ποτέμην
αφήνετε δύοπαιδιά να κάθονται
ταυτόχρονα.
Πάντα να ελέγχετε αν οι ζώνες
ασφαλείαςπερνάνε γύρω απότολαιμό
τουπαιδιού.
Ελέγχετεπάντα,δοκιμάζοντας να
τραβήξετε τη ζώνη,αν έχει στερεωθεί
η ζώνη ασφαλείας.
Κατά τη διάρκεια του ταξιδιού σας,
μην αφήνετε τοπαιδί να κάθεται
λανθασμένα ή να λασκάρει τις ζώνες.
Μην επιτρέπετε στοπαιδί να
τοποθετήσει το διαγώνιο τμήμα της
ζώνης ασφαλείας κάτω από τους
βραχίονες ήπίσω από τηνπλάτη.
Ποτέμηνμεταφέρετεπαιδιά,ούτε
ακόμα και νεογέννητα,στην αγκαλιά
σας.Κανένας,όσο δυνατός και αν
είναι,δενμπορεί να συγκρατήσει ένα
παιδί σεπερίπτωση ενός ατυχήματος.
Εάν το αυτοκίνητο έχει εμπλακεί σε
τροχαίο ατύχημα αντικαταστήστε το
παιδικό κάθισμαμε ένα καινούργιο.
Επίσης αντικαταστήστε,ανάλογα
με τον τύπο τουπαιδικού καθίσματος
που έχει τοποθετηθεί,τα στηρίγματα
isofixή τη ζώνη ασφαλείας στην οποία
στερεώθηκε τοπαιδικό κάθισμα.
Σεπερίπτωσηπου χρειάζεται είναι
δυνατόν να αφαιρέσετε τοπίσω
προσκέφαλο για να διευκολύνετε την
τοποθέτηση τουπαιδικού καθίσματος.
Τοπροσκέφαλοπρέπει να βρίσκεται
πάνταμέσα στο αυτοκίνητο και να
τοποθετείται στηνπερίπτωση χρήσης
της θέσης από έναν ενήλικα ή ένα
παιδί καθισμένο σεπαιδικό κάθισμα
χωρίςπλάτη.
98F0T0505
107

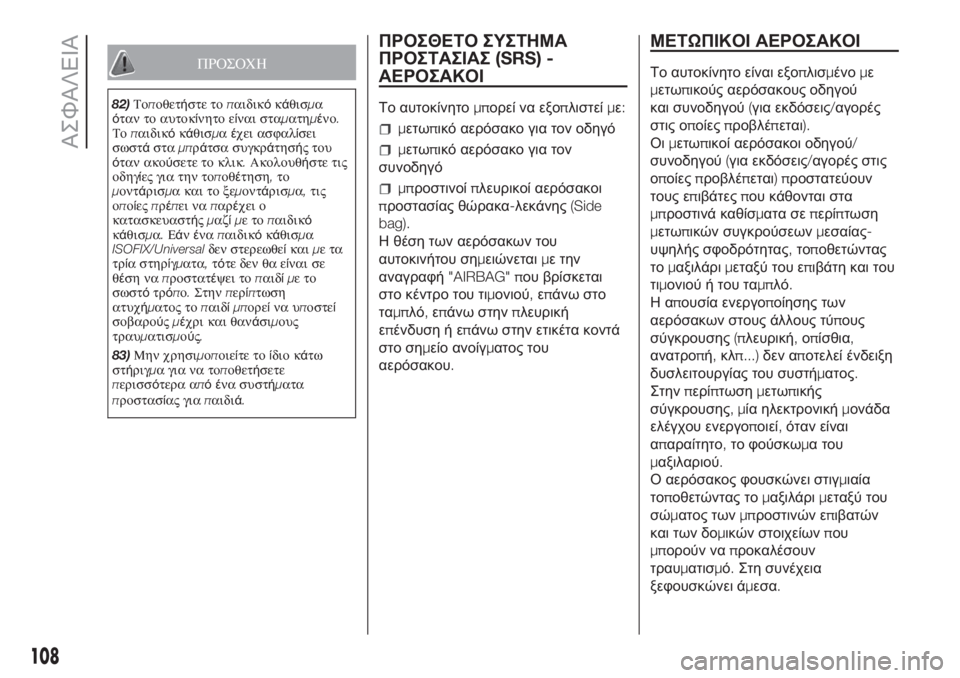

ΠΡΟΣΟΧΗ
82)Τοποθετήστε τοπαιδικόκάθισμα
όταν το αυτοκίνητο είναι σταματημένο.
Τοπαιδικόκάθισμαέχει ασφαλίσει
σωστάσταμπράτσα συγκράτησής του
όταν ακούσετε το κλικ.Ακολουθήστε τις
οδηγίες για την τοποθέτηση,το
μοντάρισμα και το ξεμοντάρισμα,τις
οποίεςπρέπει ναπαρέχει ο
κατασκευαστήςμαζί
μετοπαιδικό
κάθισμα.Εάνέναπαιδικόκάθισμα
ISOFIX/Universalδεν στερεωθείκαιμετα
τρία στηρίγματα,τότε δεν θα είναι σε
θέση ναπροστατέψει τοπαιδίμετο
σωστότρόπο.Στηνπερίπτωση
ατυχήματος τοπαιδίμπορείνα υποστεί
σοβαρούςμέχρι και θανάσιμους
τραυματισμούς.
83)
Μην χρησιμοποιείτε τοίδιο κάτω
στήριγμα για να τοποθετήσετε
περισσότερα απόένα συστήματα
προστασίας γιαπαιδιά.
ΠΡΟΣΘΕΤΟ ΣΥΣΤΗΜΑ
ΠΡΟΣΤΑΣΙΑΣ(SRS) -
ΑΕΡΟΣΑΚΟΙ
Το αυτοκίνητομπορεί να εξοπλιστείμε:
μετωπικό αερόσακο για τον οδηγό
μετωπικό αερόσακο για τον
συνοδηγό
μπροστινοίπλευρικοί αερόσακοι
προστασίας θώρακα-λεκάνης(Side
bag).
Η θέση των αερόσακων του
αυτοκινήτου σημειώνεταιμε την
αναγραφή"AIRBAG" που βρίσκεται
στο κέντρο του τιμονιού,επάνω στο
ταμπλό,επάνω στηνπλευρική
επένδυση ή επάνω στην ετικέτα κοντά
στο σημείο ανοίγματος του
αερόσακου.
ΜΕΤΩΠΙΚΟΙ ΑΕΡΟΣΑΚΟΙ
Το αυτοκίνητο είναι εξοπλισμένομε
μετωπικούς αερόσακους οδηγού
και συνοδηγού(για εκδόσεις/αγορές
στις οποίεςπροβλέπεται).
Οιμετωπικοί αερόσακοι οδηγού/
συνοδηγού(για εκδόσεις/αγορές στις
οποίεςπροβλέπεται)προστατεύουν
τους επιβάτεςπου κάθονται στα
μπροστινά καθίσματα σεπερίπτωση
μετωπικών συγκρούσεωνμεσαίας-
υψηλής σφοδρότητας,τοποθετώντας
τομαξιλάριμεταξύ του επιβάτη και του
τιμονιού ή του ταμπλό.
Ηαπουσία ενεργοποίησης των
αερόσακων στους άλλους τύπους
σύγκρουσης(πλευρική,οπίσθια,
ανατροπή
,κλπ...)δεν αποτελεί ένδειξη
δυσλειτουργίας του συστήματος.
Στηνπερίπτωσημετωπικής
σύγκρουσης,μία ηλεκτρονικήμονάδα
ελέγχου ενεργοποιεί,όταν είναι
απαραίτητο,το φούσκωμα του
μαξιλαριού.
Ο αερόσακος φουσκώνει στιγμιαία
τοποθετώντας τομαξιλάριμεταξύ του
σώματος τωνμπροστινών επιβατών
και των δομικών στοιχείωνπου
μπορούν ναπροκαλέσουν
τραυματισμό.Στη συνέχεια
ξεφουσκώνει άμεσα.
108
ΑΣΦΑΛΕΙΑ
