FIAT FIORINO 2019 Brugs- og vedligeholdelsesvejledning (in Danish)

Pærer
Pærer Type Effekt Ref. figur
Fjernlys H4 55W E
Nærlys H4 60W D
Positionslys fortil W5W 5W TIL
Blinklygter fortil PY21W 2IW B
Sideblink WY5W 5W TIL
Bageste blinklygter PY2IW 21W B
Baglygter/tågebaglygter P4/21W 4W/21W B
Stoplygter P21W 21W B
Nummerpladelys W5W 5W C
3. stoplygte
(*)W5W 5W TIL
Baklys P21W 21W B
Tågeforlygter (afhængigt af versioner/markeder) H1 55W E
Loftslampe fortil med vipbart lygteglas C 10W C
Loftslampe fortil med spotlamper (afhængigt af
versioner/markeder)C 10W C
Loftsbelysning bagtil (afhængigt af versioner/
markeder)C 10W C
(*)VIGTIGT! Afhængigt af versioner/markeder, udskiftes hele lygteenheden i versioner med tonede ruder, idet den er forseglet.
129

UDSKIFTNING AF
UDVENDIG PÆRE
Angående type og effekt af de
forskellige pærer, se "Udskiftning af en
pære" i det foregående.
FORLYGTEENHEDER
Forlygteenhederne fig. 141 indeholder
pærer for positionslys, nærlys, fjernlys
og forreste blinklygter.
Pærernes placering i lygteenheden er
som følger:
A Positionslys og fjernlys/nærlys.
B Blinklys.POSITIONSLYS
Pæren udskiftes på følgende måde:
fjern beskyttelsesdækslet A fig. 141
drej fatningen A fig. 142 imod urets
retning og træk den ud
Fjern pæren B, og udskift den.
isæt den nye pære, påmontér
fatningen A fig. 142 og påmontér
beskyttelsesdækslet A fig. 141 korrekt.
NÆR-/FJERNLYS
Pæren udskiftes (pære med dobbelt
tråd) på følgende måde:
fjern beskyttelsesdækslet A fig. 141
Frigør clipsen, der holder pæren.
tag pæren A fig. 143 ud af stikket B
og udskift den
Genmontér den nye pære ved at
sætte den i stikket B, så metalkravens
profil passer med rillerne i
lygteparabolen.
fastgør derefter pæren med clipsen
og påmontér beskyttelsesdækslet A fig.
141 korrekt.
BLINKLYS
Foran
Pæren udskiftes på følgende måde:
drej beskyttelsesdækslet B fig. 141
mod uret
fjern pæren A fig. 144 og udskift den
Påmontér beskyttelsesdækslet B
korrekt.
141F0T0093
142F0T0094
143F0T0095
144F0T0096
130
I NØDSTILFÆLDE

Sideblink
Pæren udskiftes på følgende måde:
tryk på lygteglasset A fig. 145 så
den indvendige clips B fig. 146 trykkes
sammen, og tag enheden ud
Drej fatningen C mod uret, fjern
pæren D, der er trykket fast, og udskift
den.
Sæt fatningen C tilbage i glasset, og
drej den med uret.
Monter derefter lygteenheden på
bilen, og sørg for, at clipsen B går
i indgreb med et klik.TÅGEFORLYGTER
(afhængigt af versioner/markeder)
VIGTIGT Henvend dig til Fiats
servicenet angående udskiftning af
tågeforlygterne.
BAGLYGTEENHEDER
Baglygteenhederne indeholder pærer
for positionslys, blinklys, baklys,
baglys/tågebaglys og stoplys.
Man får adgang til lygteenhederne på
følgende måde:
Åbn den dobbelte bagdør.
skru skruerne A fig. 147 ud, så der
fås adgang til den optiske lygteenhed B
fig. 148
træk stikket C fig. 148 ud.
Pærernes placering i lygteenheden fig.
149 og fig. 150 er som følger:
AStoplys
BBlinklys
145F0T0097
146F0T0098
147F0T0099
148F0T0100
131

CBaklys
DPositionslys/tågebaglys
Træk de 5 tunger E fig. 149 udad for at
få adgang til pærerne.3. STOPLYS
Versioner med dobbelte døre
Henvend dig til Fiats servicenet
angående udskiftning af tredje stoplys
fig. 151.NUMMERPLADELYS
Pærerne A fig. 152 udskiftes på
følgende måde:
Tryk på clipsene i de med pilene
viste punkter, og tag fatningen ud.
drej fatningen B fig. 153 modsat uret
og træk pæren C af.
149F0T0101
150F0T0102
151F0T0103
152F0T0104
153F0T0105
132
I NØDSTILFÆLDE

UDSKIFTNING AF
INDVENDIG PÆRE
Angående type og effekt af de
forskellige pærer, se afsnittet
"Udskiftning af en pære".
LOFTBELYSNING FORAN
Loftslampe med vipbart lampeglas
Pærerne udskiftes på følgende måde:
tag loftslampen A fig. 154 ud ved
at løfte i punkterne, som er markeret
med pilene
åbn dækslet Bfig. 155 som angivet
udskift pæren C fig. 155 ved at
frigøre den fra lamellerne i siderne, sæt
den nye pære i, og kontrollér, at den
er korrekt fastgjort mellem
kontaktpunkterne
Luk dækslet og fastgør loftslampen i
lejet og sørg for, at den fastgøres
korrekt.Loftslampe fortil med spotlamper
(afhængigt af versioner/markeder)
Pærerne udskiftes på følgende måde:
tag loftslampen A fig. 156 ud i de
med pil viste punkter
åbn beskyttelsesdækslet B fig. 157
Udskift pærerne C ved at frigøre
dem fra lamellerne i siden, og sørg for,
at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
luk dækslet B fig. 157 og fastgør
loftslampen A fig. 156 i lejet og sørg for,
at den fastgøres korrekt.
LOFTSBELYSNING
BAGTIL
Cargo-versioner
Pæren udskiftes på følgende måde:
tag lampen A fig. 158 ud ved at løfte
i punkterne, som er markeret med
pilene
åbn dækslet B fig. 159 som angivet
154F0T0106
155F0T0458
156F0T0143
157F0T0144
158F0T0107
133

udskift pæren C fig. 159 ved at
frigøre den fra lamellerne i siderne, sæt
den nye pære i, og kontrollér, at den
er korrekt fastgjort mellem
kontaktpunkterne
luk dækslet B fig. 159 og fastgør
loftslampen i lejet og sørg for, at den
fastgøres korrekt
Luk dækslet B og fastgør
loftslampen i lejet og sørg for, at den
fastgøres korrekt.
Combi-versioner
Pæren udskiftes på følgende måde:
tryk på knappen A fig. 160 og træk
den aftagelige loftslampe B af
Tag loftslampen ud ved at løfte i
punkterne, som er markeret med
pilene.
udskift pæren C fig. 161 ved at
frigøre den fra lamellerne i siderne, sæt
den nye pære i, og kontrollér, at den
er korrekt fastgjort mellem
kontaktpunkterne
159F0T0458
A
U
T
O
160F0T0108
A
UT
O
161F0T0109
134
I NØDSTILFÆLDE
UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
128) 129) 130) 131) 132)
31)
Sikringer beskytter det elektriske
anlæg. De træder hovedsageligt i
funktion (dvs. afbryder strømmen) i
tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter,
skal man derfor kontrollere den
pågældende sikring. Lederen A fig. 162
må ikke være afbrudt (brændt over).
Er dette tilfældet, skal sikringen
udskiftes med en ny med samme
amperetal (samme farve).
B Intakt sikring
C sikring med afbrudt (overbrændt)
leder.
Udskiftning af sikringerne lettes ved
brug af pincetten D, der findes i
værktøjstasken eller i tasken med
dækreparationssættet Fix&Go
(afhængigt af versioner/markeder).
Angående identifikation af sikringerne,
henvises til tabellerne på de følgende
sider.

SIKRINGER I KABINENS
CENTRALBOKS
Boksen er placeret til højre for motoren.
Afmontering af sikringsboksens
dækselGå frem på følgende måde:
fjern dækslet A fig. 163 til
beskyttelse af batteriets positive pol ved
at løfte det opad
tryk på grebet A fig. 164 og fjern
beskyttelsesdækslet B til
sikringsboksen
flyt dækslet mod lygten ved at dreje
det modsat uret (som vist med pilen)
og fjern det derefter fig. 165
på den måde fås adgang til
sikringsboksen fig. 167.
32)
162F0T0015
163F0T0171
164F0T0172
135

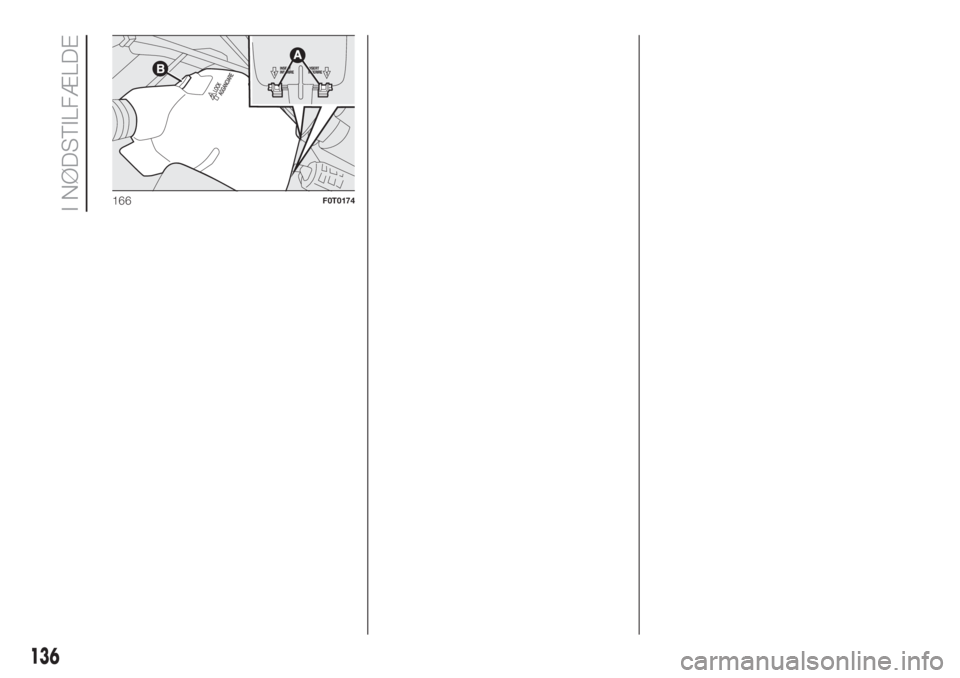

Genmontering af sikringsboksens
dæksel
Dækslet genmonteres på følgende
måde:
sæt de to kroge A fig. 166 i de
respektive lejer på sikringsboksen
Tilkobl det lille greb B i dets leje igen
indtil der høres et klik.
165F0T0173

166F0T0174
136
I NØDSTILFÆLDE

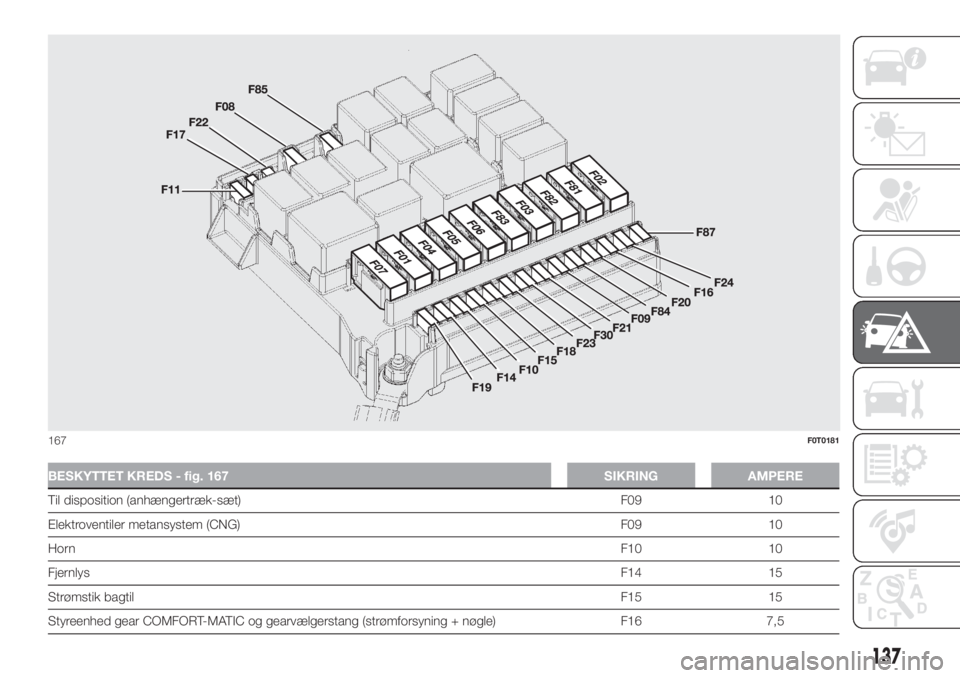

BESKYTTET KREDS - fig. 167 SIKRING AMPERE
Til disposition (anhængertræk-sæt) F09 10
Elektroventiler metansystem (CNG) F09 10
HornF10 10
FjernlysF14 15
Strømstik bagtilF15 15
Styreenhed gear COMFORT-MATIC og gearvælgerstang (strømforsyning + nøgle) F16 7,5
167F0T0181
137

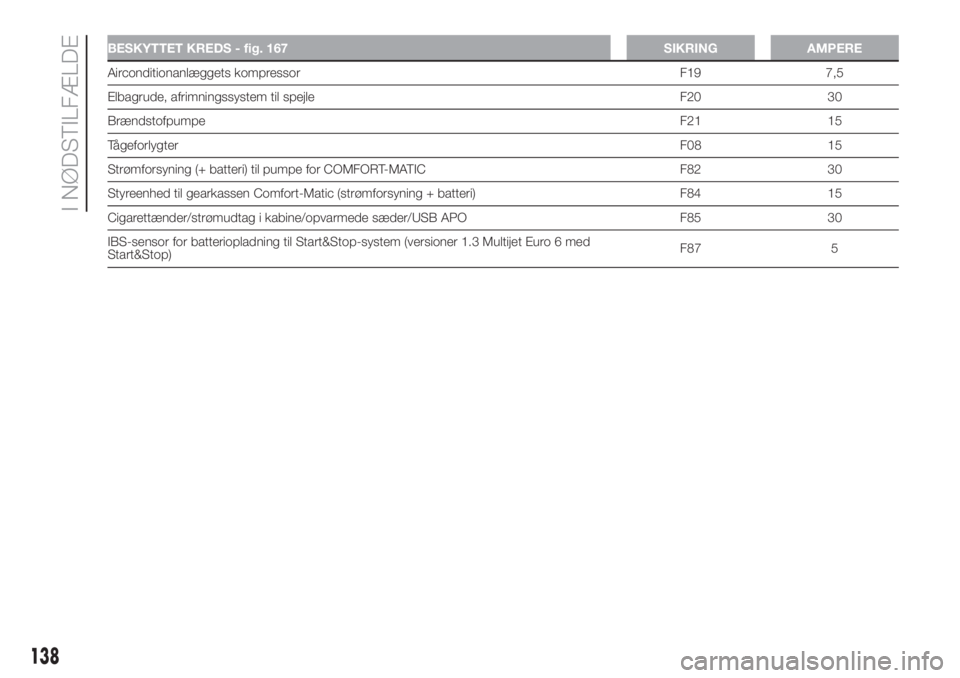

BESKYTTET KREDS - fig. 167 SIKRING AMPERE
Airconditionanlæggets kompressor F19 7,5
Elbagrude, afrimningssystem til spejle F20 30
BrændstofpumpeF21 15
TågeforlygterF08 15
Strømforsyning (+ batteri) til pumpe for COMFORT-MATIC F82 30
Styreenhed til gearkassen Comfort-Matic (strømforsyning + batteri) F84 15
Cigarettænder/strømudtag i kabine/opvarmede sæder/USB APO F85 30
IBS-sensor for batteriopladning til Start&Stop-system (versioner 1.3 Multijet Euro 6 med
Start&Stop)F87 5
138
