FIAT FIORINO 2019 Brugs- og vedligeholdelsesvejledning (in Danish)

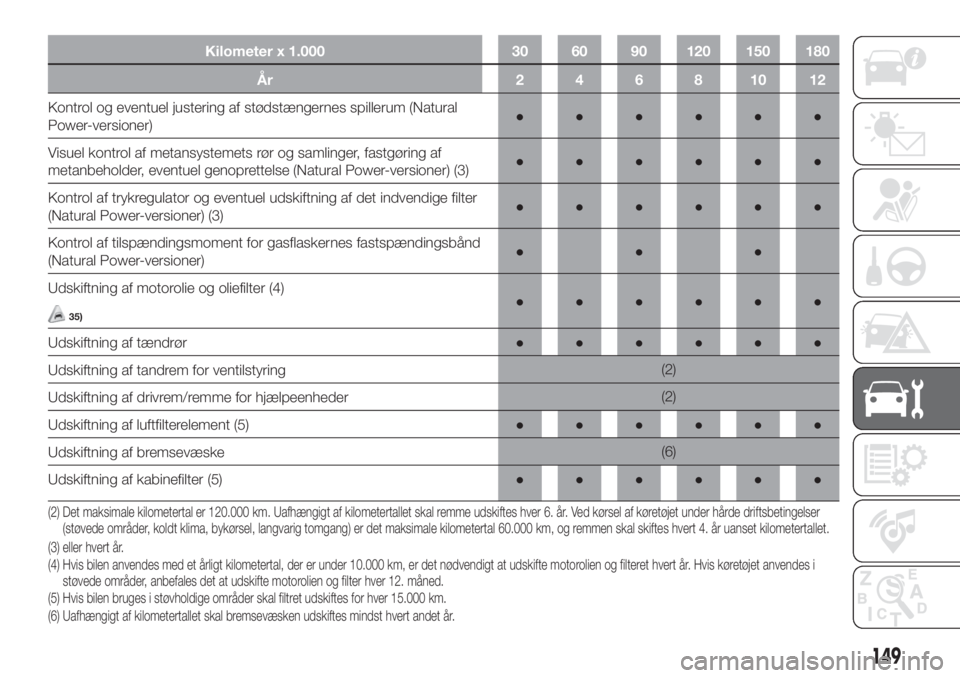

Kilometer x 1.000 30 60 90 120 150 180
År 24681012
Kontrol og eventuel justering af stødstængernes spillerum (Natural
Power-versioner)●●●●●●
Visuel kontrol af metansystemets rør og samlinger, fastgøring af
metanbeholder, eventuel genoprettelse (Natural Power-versioner) (3)●●●●●●
Kontrol af trykregulator og eventuel udskiftning af det indvendige filter
(Natural Power-versioner) (3)●●●●●●
Kontrol af tilspændingsmoment for gasflaskernes fastspændingsbånd
(Natural Power-versioner)●●●
Udskiftning af motorolie og oliefilter (4)
35)●●●●●●
Udskiftning af tændrør●●●●●●
Udskiftning af tandrem for ventilstyring(2)
Udskiftning af drivrem/remme for hjælpeenheder(2)
Udskiftning af luftfilterelement (5)●●●●●●
Udskiftning af bremsevæske(6)
Udskiftning af kabinefilter (5)●●●●●●
(3) eller hvert år.
(4) Hvis bilen anvendes med et årligt kilometertal, der er under 10.000 km, er det nødvendigt at udskifte motorolien og filteret hvert år. Hvis køretøjet anvendes i
støvede områder, anbefales det at udskifte motorolien og filter hver 12. måned. (2) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af køretøjet under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(5) Hvis bilen bruges i støvholdige områder skal filtret udskiftes for hver 15.000 km.
(6) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
149

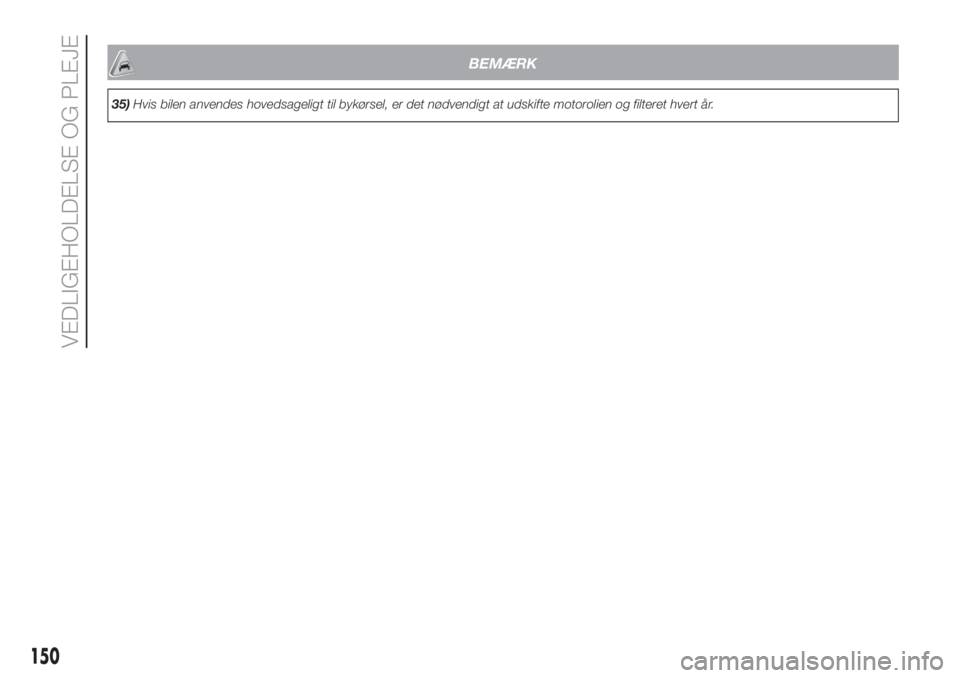

BEMÆRK
35)Hvis bilen anvendes hovedsageligt til bykørsel, er det nødvendigt at udskifte motorolien og filteret hvert år.
150
VEDLIGEHOLDELSE OG PLEJE

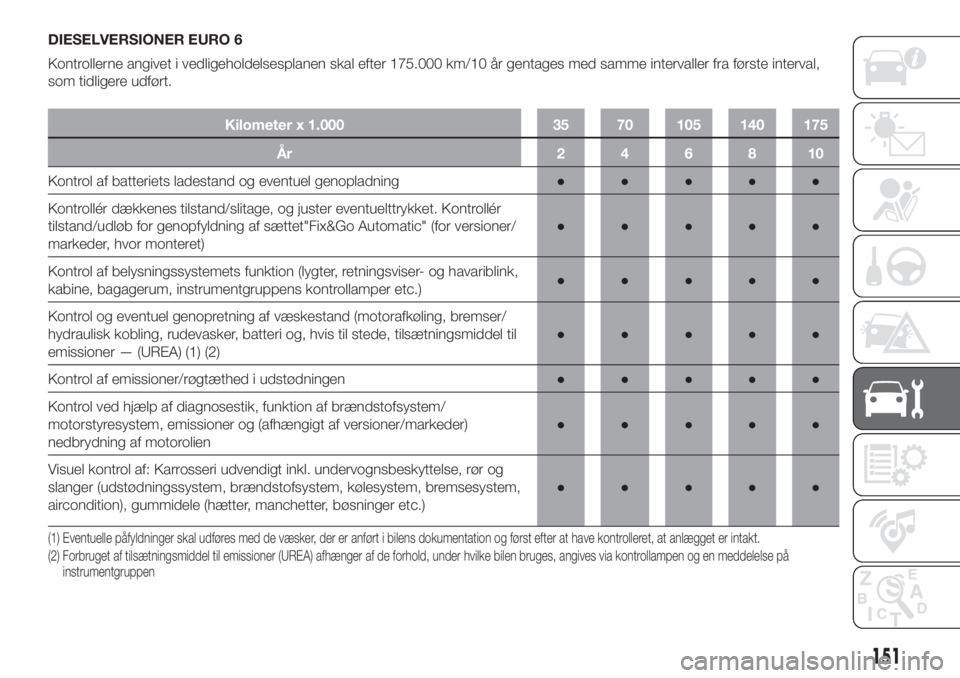

DIESELVERSIONER EURO 6
Kontrollerne angivet i vedligeholdelsesplanen skal efter 175.000 km/10 år gentages med samme intervaller fra første interval,
som tidligere udført.
Kilometer x 1.000 35 70 105 140 175
År 2 4 6 8 10
Kontrol af batteriets ladestand og eventuel genopladning●●●●●
Kontrollér dækkenes tilstand/slitage, og juster eventuelttrykket. Kontrollér
tilstand/udløb for genopfyldning af sættet"Fix&Go Automatic" (for versioner/
markeder, hvor monteret)●●●●●
Kontrol af belysningssystemets funktion (lygter, retningsviser- og havariblink,
kabine, bagagerum, instrumentgruppens kontrollamper etc.)●●●●●
Kontrol og eventuel genopretning af væskestand (motorafkøling, bremser/
hydraulisk kobling, rudevasker, batteri og, hvis til stede, tilsætningsmiddel til
emissioner — (UREA) (1) (2)●●●●●
Kontrol af emissioner/røgtæthed i udstødningen●●●●●
Kontrol ved hjælp af diagnosestik, funktion af brændstofsystem/
motorstyresystem, emissioner og (afhængigt af versioner/markeder)
nedbrydning af motorolien●●●●●
Visuel kontrol af: Karrosseri udvendigt inkl. undervognsbeskyttelse, rør og
slanger (udstødningssystem, brændstofsystem, kølesystem, bremsesystem,
aircondition), gummidele (hætter, manchetter, bøsninger etc.)●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
(2) Forbruget af tilsætningsmiddel til emissioner (UREA) afhænger af de forhold, under hvilke bilen bruges, angives via kontrollampen og en meddelelse på
instrumentgruppen
151

Kilometer x 1.000 35 70 105 140 175
År 2 4 6 8 10
Kontrol af placering/slitage af bladene på frontrudevisker/bagrudevisker
(hvis til stede)●●●●●
Kontrol af visker- og vaskersystemets funktion inkl. indstilling af sprinklere●●●●●
Kontrol, rensning og smøring af hjelm- og bagagerumslås●●●●●
Kontrol, rensning og smøring af skydedørenes nederste skinner (dog mindst
hver 6. måned)●●●●●
Kontrol og eventuel justering af håndbremsens vandring●●●●●
Kontrol af tilstand for og slitage af bremseklodser og -skiver på forhjul samt
kontrol af indikator for bremseklodsslitage●●●●●
Kontrol af tilstand og slitage af belægninger på tromlebremser bagtil●●
Visuel kontrol af tilstanden af drivrem(me) til styring af hjælpeenheder●●
Kontrol af oliestand i mekanisk gearkasse●
Kontrol af oliestand i gearstyringen (versioner 1.3 Multijet 80 hk Euro 6 med
COMFORT-MATIC-gearkasse)●●●●●
Udskiftning af motorolie og oliefilter (versioner med DPF)(4)
(4) Den faktiske udskiftning af motorolie og filer afhænger af tilstanden af brugen af køretøjet og angives via kontrollampe eller meddelelse (hvis den findes) på
instrumentgruppen (se afsnittet "Kontrollamper og meddelelser" i kapitlet "Lær instrumentgruppen at kende"). Den må dog ikke overstige 24 måneder. Hvis bilen
anvendes hovedsageligt til bykørsel, er det nødvendigt at udskifte motorolien og filteret hvert år.
152
VEDLIGEHOLDELSE OG PLEJE

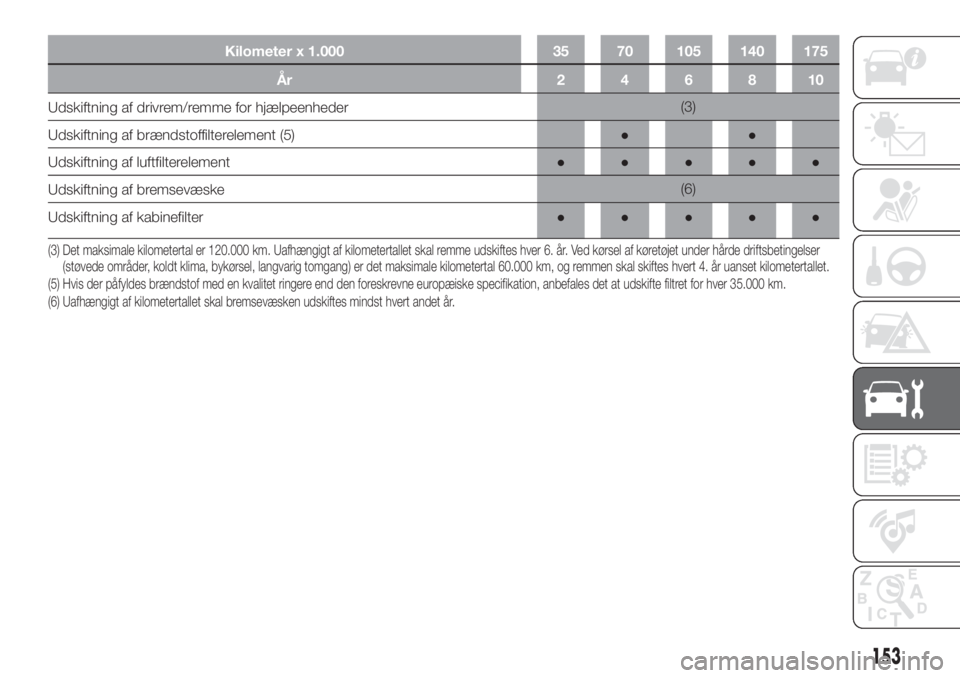

Kilometer x 1.000 35 70 105 140 175
År 2 4 6 8 10
Udskiftning af drivrem/remme for hjælpeenheder(3)
Udskiftning af brændstoffilterelement (5)●●
Udskiftning af luftfilterelement●●●●●
Udskiftning af bremsevæske(6)
Udskiftning af kabinefilter●●●●●
(3) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af køretøjet under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(5) Hvis der påfyldes brændstof med en kvalitet ringere end den foreskrevne europæiske specifikation, anbefales det at udskifte filtret for hver 35.000 km.
(6) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
153

RUTINEMÆSSIGE
KONTROLLER
Hver 1.000 km eller inden længere ture
skal man kontrollere nedenstående
punkter og foretage nødvendige
efterfyldninger:
kølevæskestand
bremsevæskestand
Kontrol og genopretning af niveau
for tilsætningsmiddel til
dieselemissionerAdBlue® (UREA)
(afhængigt af versioner/markeder)
sprinklervæskestand
dækkenes tryk og tilstand;
belysningssystemets funktion (lygter,
retningsviser- og havariblink osv.)
funktion af rudevisker/vaskersystem
og placering/slid af frontrude/
bagrudeviskers blade.
For at sikre, at bilen altid fungerer
effektiv og i god vedligeholdelsesstand,
anbefales det at foretage ovennævnte
handlinger regelmæssigt (som
vejledning hver 1000 km, og hver 3000
km hvad angår kontrol og eventuel
efterfyldning af motoroliestand).
KRÆVENDE
DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under en
af følgende betingelser:
træk af anhænger eller campingvogn
på støvede veje
mange korte ture (under 7-8 km ad
gangen) og med udvendig temperatur
under nul
megen tomgang eller langvarig
kørsel med lav hastighed, eller ved
langvarig stilstand
skal nedenstående eftersyn foretages
med kortere mellemrum end anført i
vedligeholdelsesplanen:
kontrol af bremseklodsernes tilstand
og slitage i skivebremser fortil
kontrol og rensning af motorhjelm-
og bagagerumslås, samt rengøring
og smøring af låsemekanismer
visuel kontrol af motor, gearkasse,
trækaksler, rør og slanger
(udstødningssystem, brændstofsystem,
bremsesystem) samt gummidele
(hætter, manchetter, bøsninger osv.)
kontrol af batteriets opladningsgrad
og elektrolytstand
visuel kontrol af drivremme til
hjælpeenheder
kontrol og evt. udskiftning af
motorolie og oliefilter
genopretning af niveau for
tilsætningsmiddel til dieselemissioner
AdBlue® (UREA), (afhængigt af
versioner/markeder), ved tænding af
kontrollampen eller meddelelsen på
instrumentgruppen
kontrol og evt. udskiftning af
pollenfilter
kontrol og evt. udskiftning af luftfilter.
154
VEDLIGEHOLDELSE OG PLEJE

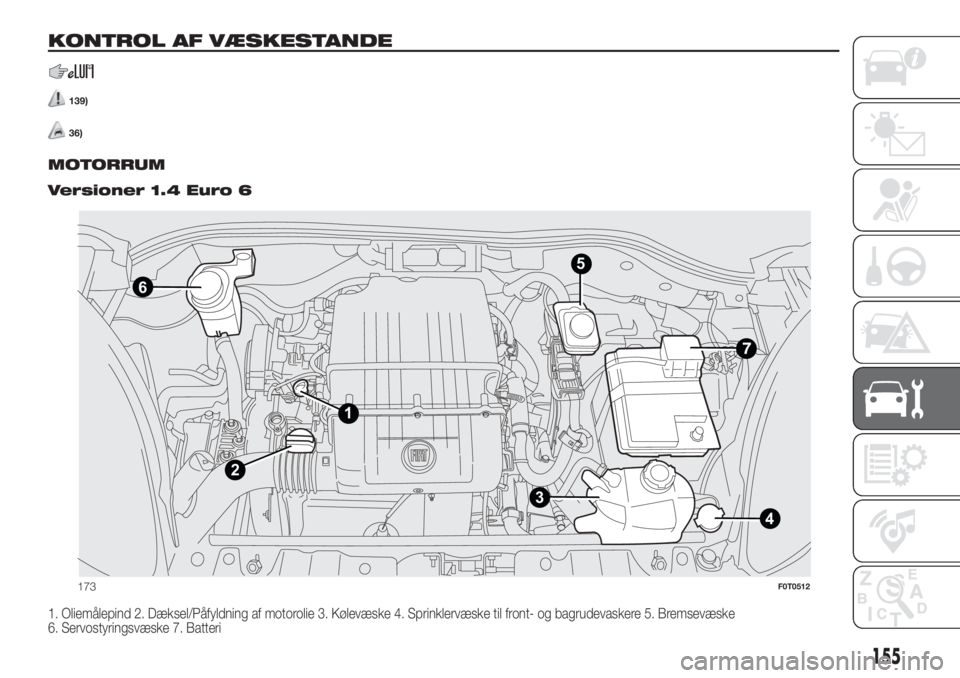

KONTROL AF VÆSKESTANDE
139)
36).
MOTORRUM.
Versioner 1.4 Euro 6
1. Oliemålepind 2. Dæksel/Påfyldning af motorolie 3. Kølevæske 4. Sprinklervæske til front- og bagrudevaskere 5. Bremsevæske
6. Servostyringsvæske 7. Batteri
4
6
1
2
35
173F0T0512
155

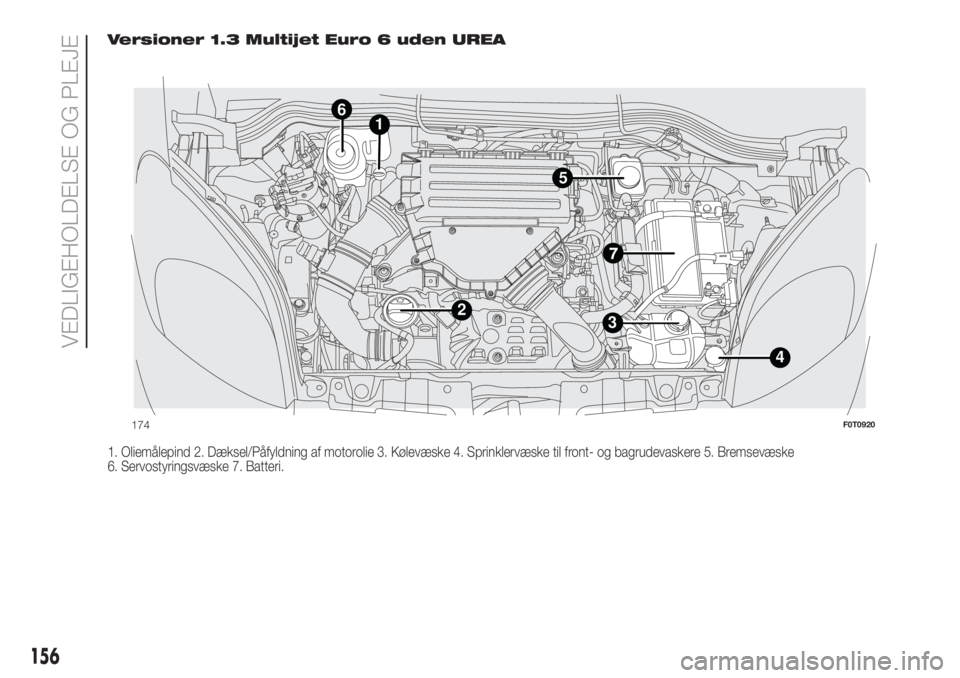

Versioner 1.3 Multijet Euro 6 uden UREA
1. Oliemålepind 2. Dæksel/Påfyldning af motorolie 3. Kølevæske 4. Sprinklervæske til front- og bagrudevaskere 5. Bremsevæske
6. Servostyringsvæske 7. Batteri.
1
32
4
5
6
174F0T0920
156
VEDLIGEHOLDELSE OG PLEJE

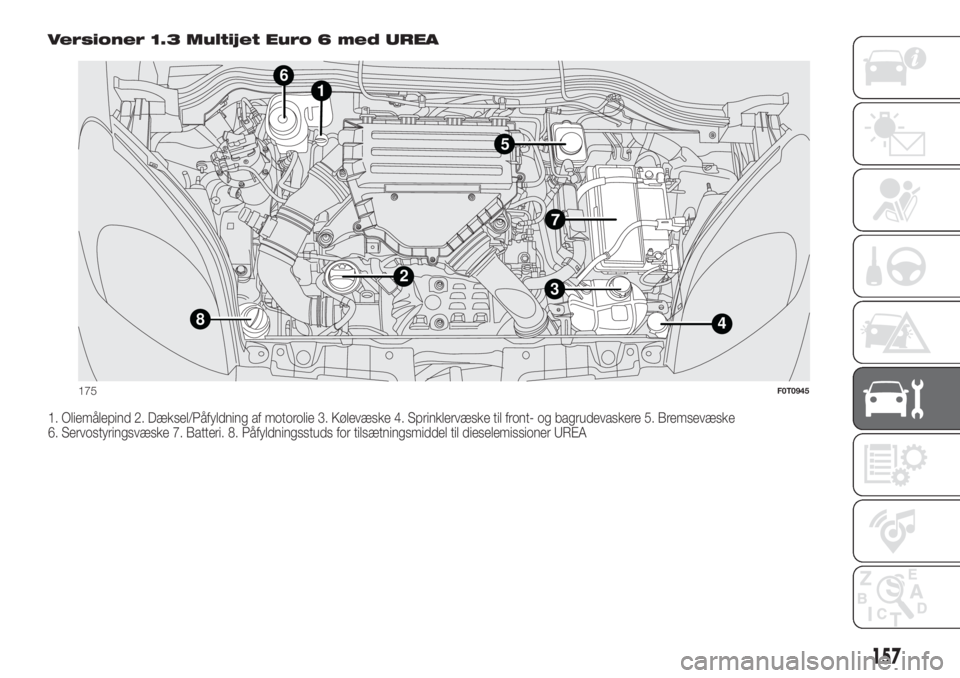

Versioner 1.3 Multijet Euro 6 med UREA
1. Oliemålepind 2. Dæksel/Påfyldning af motorolie 3. Kølevæske 4. Sprinklervæske til front- og bagrudevaskere 5. Bremsevæske
6. Servostyringsvæske 7. Batteri. 8. Påfyldningsstuds for tilsætningsmiddel til dieselemissioner UREA
1
3
8
2
4
5
6
175F0T0945
157

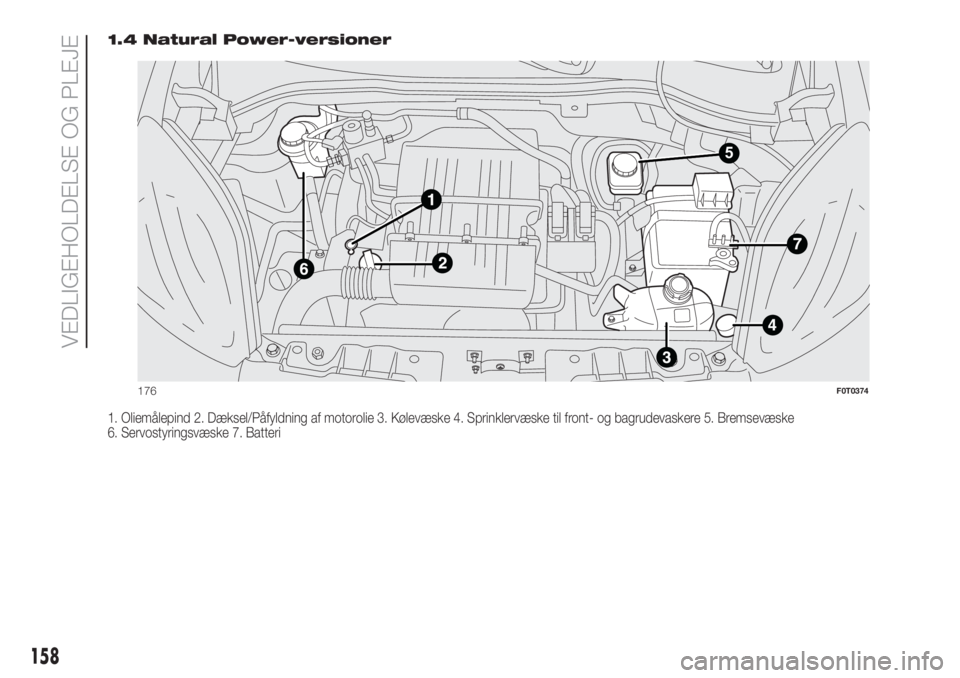

1.4 Natural Power-versioner
1. Oliemålepind 2. Dæksel/Påfyldning af motorolie 3. Kølevæske 4. Sprinklervæske til front- og bagrudevaskere 5. Bremsevæske
6. Servostyringsvæske 7. Batteri
5
176F0T0374
158
