FIAT FIORINO 2019 Drift- og vedlikeholdshåndbok (in Norwegian)

Kilometerstand (i tusen km) 30 60 90 120 150 180
År 24681012
Skifte motorolje og oljefilter (4)
35)●●●●●●
Skifte tennplugger●●●●●●
Skifte registerreim kamakselstyring(2)
Skifte drivreim/-er til tilleggskomponentene(2)
Skifte luftfilterpatron (5)●●●●●●
Skift av bremsevæske(6)
Skifte ut kupéfilter (5)●●●●●●
(4) Dersom bilen brukes hovedsakelig til bykjøring, eller har en årlig kilometerstand på under 10 000 km, må motoroljen og -filteret skiftes hvert år.Dersom
kjøretøyet brukes i støvete områder, anbefaler vi å skifte motorolje og oljefilter hver 12. måned. (2) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Uavhengig av hvor mange kilometer kjøretøyet hartilbakelagt,
må registerreimen skiftes ut etter maksimum 60 000 km dersom bilen benyttes i krevende situasjoner (støvete veier, kaldt klima, bykjøring, lav motorbelastning
over lengre tid), og uansett hvert fjerde år.
(5) Hvis bilen brukes i et støvete område, skal du bytte filter hver 15 000 km.
(6) Utskifting av bremsevæsken skal gjennomføres hvert annet år uansett kjørelengde.
FORSIKTIG
35)Dersom bilen hovedsakelig benyttes til bykjøring, skal motorolje og oljefilter skiftes hver 12. måned.
149

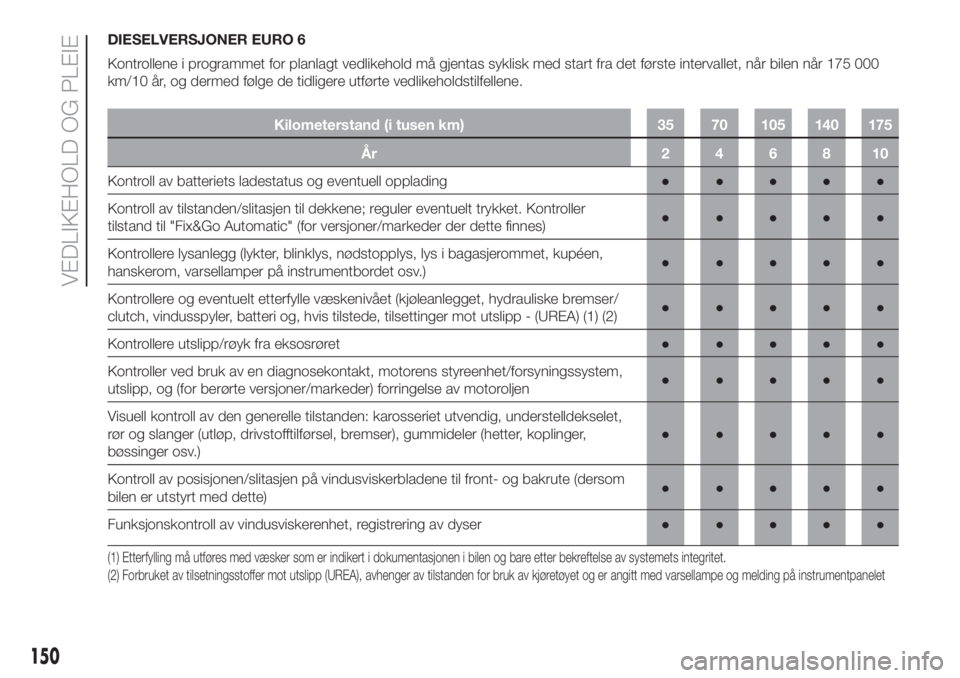

DIESELVERSJONER EURO 6
Kontrollene i programmet for planlagt vedlikehold må gjentas syklisk med start fra det første intervallet, når bilen når 175 000
km/10 år, og dermed følge de tidligere utførte vedlikeholdstilfellene.
Kilometerstand (i tusen km) 35 70 105 140 175
År 2 4 6 8 10
Kontroll av batteriets ladestatus og eventuell opplading●●●●●
Kontroll av tilstanden/slitasjen til dekkene; reguler eventuelt trykket. Kontroller
tilstand til "Fix&Go Automatic" (for versjoner/markeder der dette finnes)●●●●●
Kontrollere lysanlegg (lykter, blinklys, nødstopplys, lys i bagasjerommet, kupéen,
hanskerom, varsellamper på instrumentbordet osv.)●●●●●
Kontrollere og eventuelt etterfylle væskenivået (kjøleanlegget, hydrauliske bremser/
clutch, vindusspyler, batteri og, hvis tilstede, tilsettinger mot utslipp - (UREA) (1) (2)●●●●●
Kontrollere utslipp/røyk fra eksosrøret●●●●●
Kontroller ved bruk av en diagnosekontakt, motorens styreenhet/forsyningssystem,
utslipp, og (for berørte versjoner/markeder) forringelse av motoroljen●●●●●
Visuell kontroll av den generelle tilstanden: karosseriet utvendig, understelldekselet,
rør og slanger (utløp, drivstofftilførsel, bremser), gummideler (hetter, koplinger,
bøssinger osv.)●●●●●
Kontroll av posisjonen/slitasjen på vindusviskerbladene til front- og bakrute (dersom
bilen er utstyrt med dette)●●●●●
Funksjonskontroll av vindusviskerenhet, registrering av dyser●●●●●
(1) Etterfylling må utføres med væsker som er indikert i dokumentasjonen i bilen og bare etter bekreftelse av systemets integritet.
(2) Forbruket av tilsetningsstoffer mot utslipp (UREA), avhenger av tilstanden for bruk av kjøretøyet og er angitt med varsellampe og melding på instrumentpanelet
150
VEDLIKEHOLD OG PLEIE

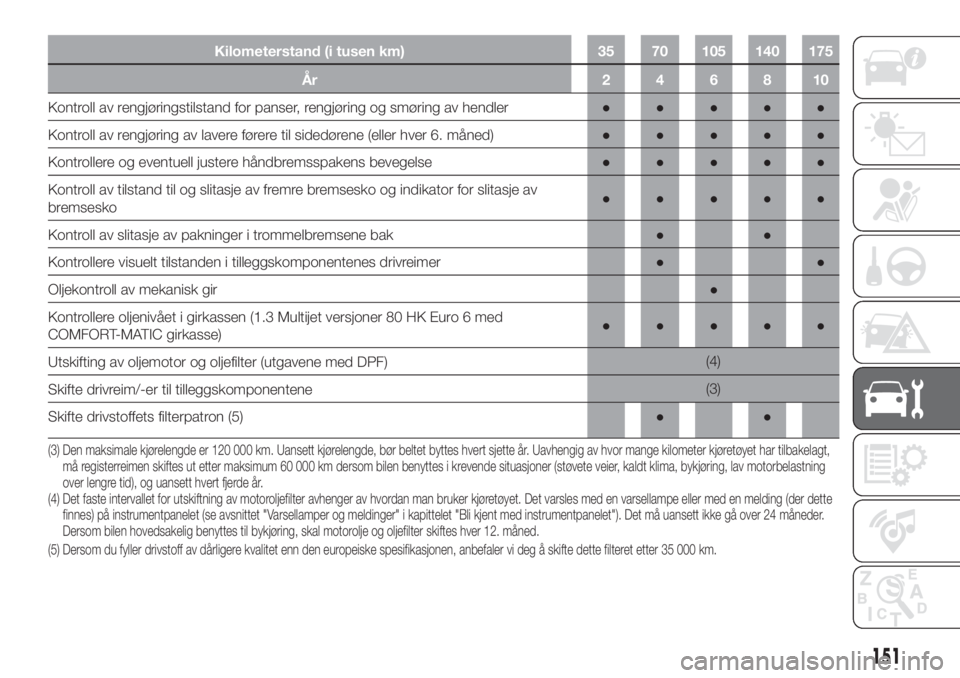

Kilometerstand (i tusen km) 35 70 105 140 175
År 2 4 6 8 10
Kontroll av rengjøringstilstand for panser, rengjøring og smøring av hendler●●●●●
Kontroll av rengjøring av lavere førere til sidedørene (eller hver 6. måned)●●●●●
Kontrollere og eventuell justere håndbremsspakens bevegelse●●●●●
Kontroll av tilstand til og slitasje av fremre bremsesko og indikator for slitasje av
bremsesko●●●●●
Kontroll av slitasje av pakninger i trommelbremsene bak●●
Kontrollere visuelt tilstanden i tilleggskomponentenes drivreimer●●
Oljekontroll av mekanisk gir●
Kontrollere oljenivået i girkassen (1.3 Multijet versjoner 80 HK Euro 6 med
COMFORT-MATIC girkasse)●●●●●
Utskifting av oljemotor og oljefilter (utgavene med DPF)(4)
Skifte drivreim/-er til tilleggskomponentene(3)
Skifte drivstoffets filterpatron (5)●●
(4) Det faste intervallet for utskiftning av motoroljefilter avhenger av hvordan man bruker kjøretøyet. Det varsles med en varsellampe eller med en melding (der dette
finnes) på instrumentpanelet (se avsnittet "Varsellamper og meldinger" i kapittelet "Bli kjent med instrumentpanelet"). Det må uansett ikke gå over 24 måneder.
Dersom bilen hovedsakelig benyttes til bykjøring, skal motorolje og oljefilter skiftes hver 12. måned. (3) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Uavhengig av hvor mange kilometer kjøretøyet hartilbakelagt,
må registerreimen skiftes ut etter maksimum 60 000 km dersom bilen benyttes i krevende situasjoner (støvete veier, kaldt klima, bykjøring, lav motorbelastning
over lengre tid), og uansett hvert fjerde år.
(5) Dersom du fyller drivstoff av dårligere kvalitet enn den europeiske spesifikasjonen, anbefaler vi deg å skifte dette filteret etter 35 000 km.
151

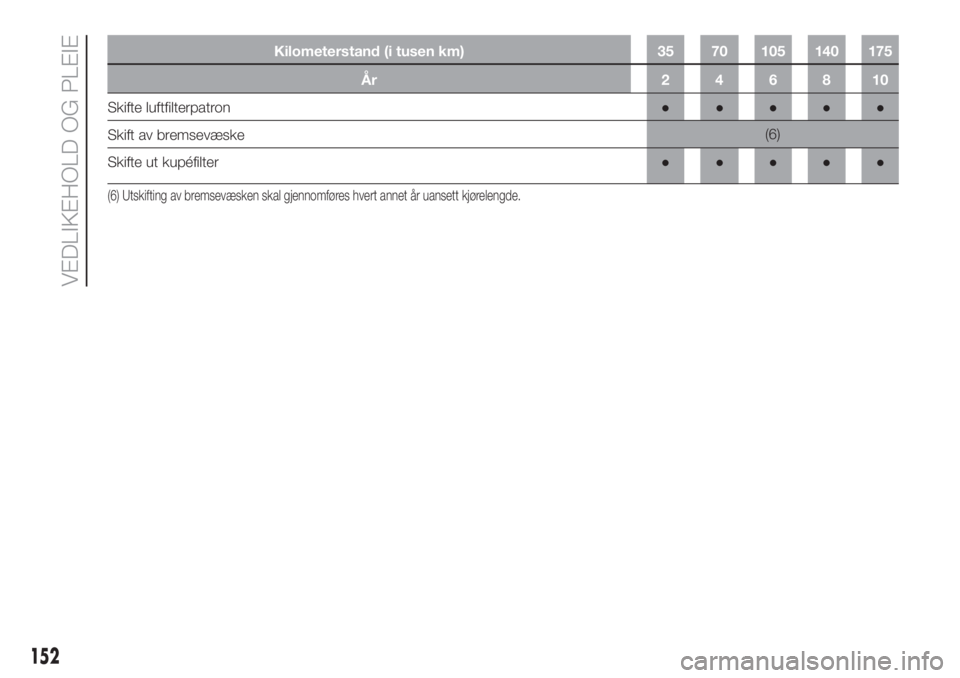

Kilometerstand (i tusen km) 35 70 105 140 175
År 2 4 6 8 10
Skifte luftfilterpatron●●●●●
Skift av bremsevæske(6)
Skifte ut kupéfilter●●●●●
(6) Utskifting av bremsevæsken skal gjennomføres hvert annet år uansett kjørelengde.
152
VEDLIKEHOLD OG PLEIE

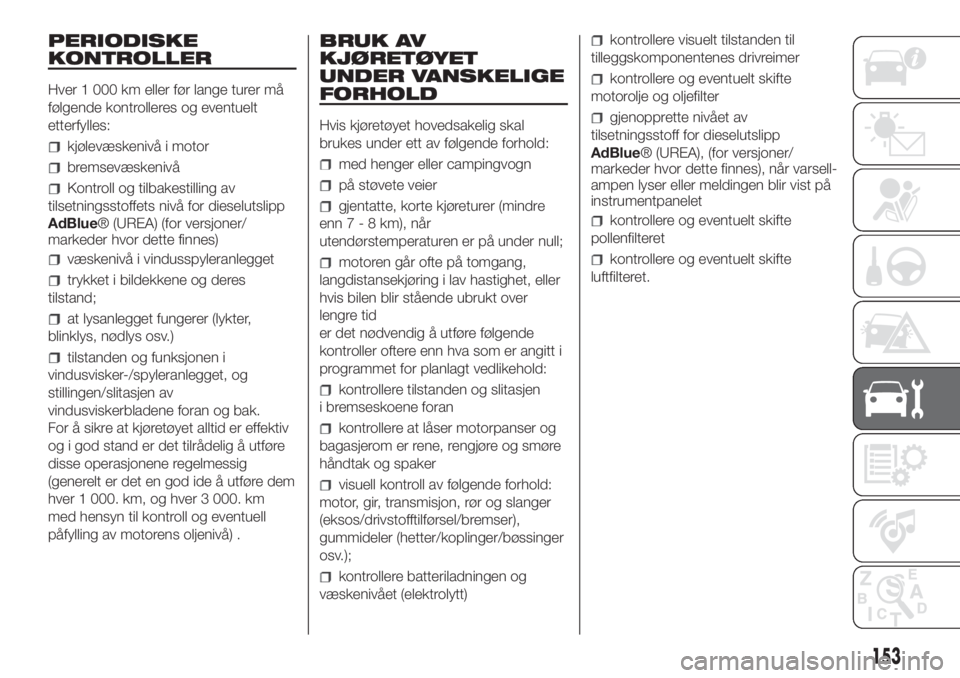

PERIODISKE
KONTROLLER
Hver 1 000 km eller før lange turer må
følgende kontrolleres og eventuelt
etterfylles:
kjølevæskenivå i motor
bremsevæskenivå
Kontroll og tilbakestilling av
tilsetningsstoffets nivå for dieselutslipp
AdBlue® (UREA) (for versjoner/
markeder hvor dette finnes)
væskenivå i vindusspyleranlegget
trykket i bildekkene og deres
tilstand;
at lysanlegget fungerer (lykter,
blinklys, nødlys osv.)
tilstanden og funksjonen i
vindusvisker-/spyleranlegget, og
stillingen/slitasjen av
vindusviskerbladene foran og bak.
For å sikre at kjøretøyet alltid er effektiv
og i god stand er det tilrådelig å utføre
disse operasjonene regelmessig
(generelt er det en god ide å utføre dem
hver 1 000. km, og hver 3 000. km
med hensyn til kontroll og eventuell
påfylling av motorens oljenivå) .
BRUK AV
KJØRETØYET
UNDER VANSKELIGE
FORHOLD
Hvis kjøretøyet hovedsakelig skal
brukes under ett av følgende forhold:
med henger eller campingvogn
på støvete veier
gjentatte, korte kjøreturer (mindre
enn 7 - 8 km), når
utendørstemperaturen er på under null;
motoren går ofte på tomgang,
langdistansekjøring i lav hastighet, eller
hvis bilen blir stående ubrukt over
lengre tid
er det nødvendig å utføre følgende
kontroller oftere enn hva som er angitt i
programmet for planlagt vedlikehold:
kontrollere tilstanden og slitasjen
i bremseskoene foran
kontrollere at låser motorpanser og
bagasjerom er rene, rengjøre og smøre
håndtak og spaker
visuell kontroll av følgende forhold:
motor, gir, transmisjon, rør og slanger
(eksos/drivstofftilførsel/bremser),
gummideler (hetter/koplinger/bøssinger
osv.);
kontrollere batteriladningen og
væskenivået (elektrolytt)
kontrollere visuelt tilstanden til
tilleggskomponentenes drivreimer
kontrollere og eventuelt skifte
motorolje og oljefilter
gjenopprette nivået av
tilsetningsstoff for dieselutslipp
AdBlue® (UREA), (for versjoner/
markeder hvor dette finnes), når varsell-
ampen lyser eller meldingen blir vist på
instrumentpanelet
kontrollere og eventuelt skifte
pollenfilteret
kontrollere og eventuelt skifte
luftfilteret.
153

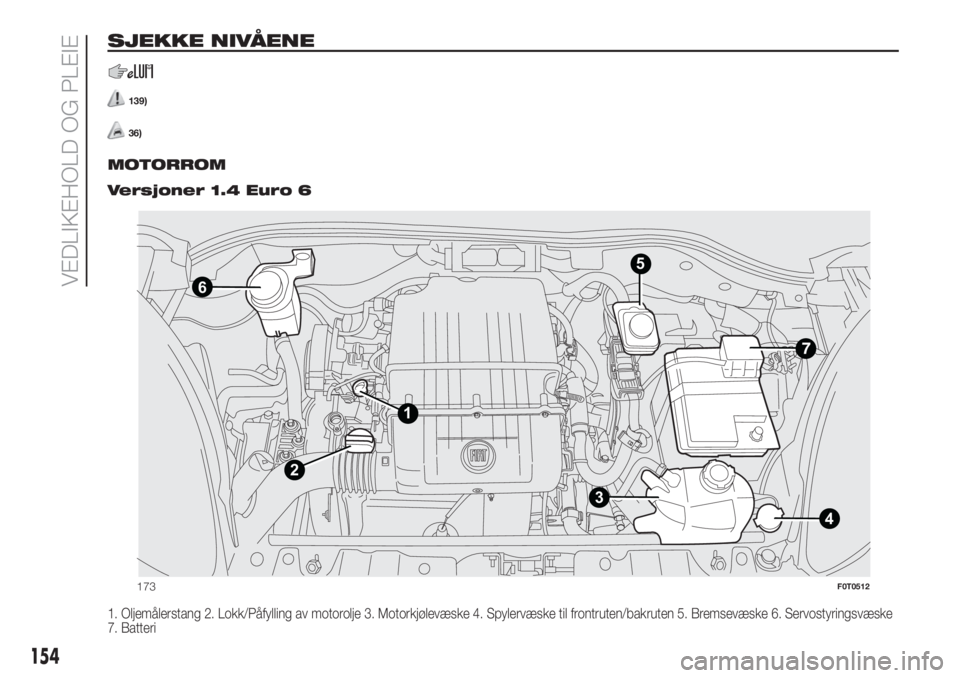

SJEKKE NIVÅENE
139)
36).
MOTORROM.
Versjoner 1.4 Euro 6
1. Oljemålerstang 2. Lokk/Påfylling av motorolje 3. Motorkjølevæske 4. Spylervæske til frontruten/bakruten 5. Bremsevæske 6. Servostyringsvæske
7. Batteri
4
6
1
2
35
173F0T0512
154
VEDLIKEHOLD OG PLEIE

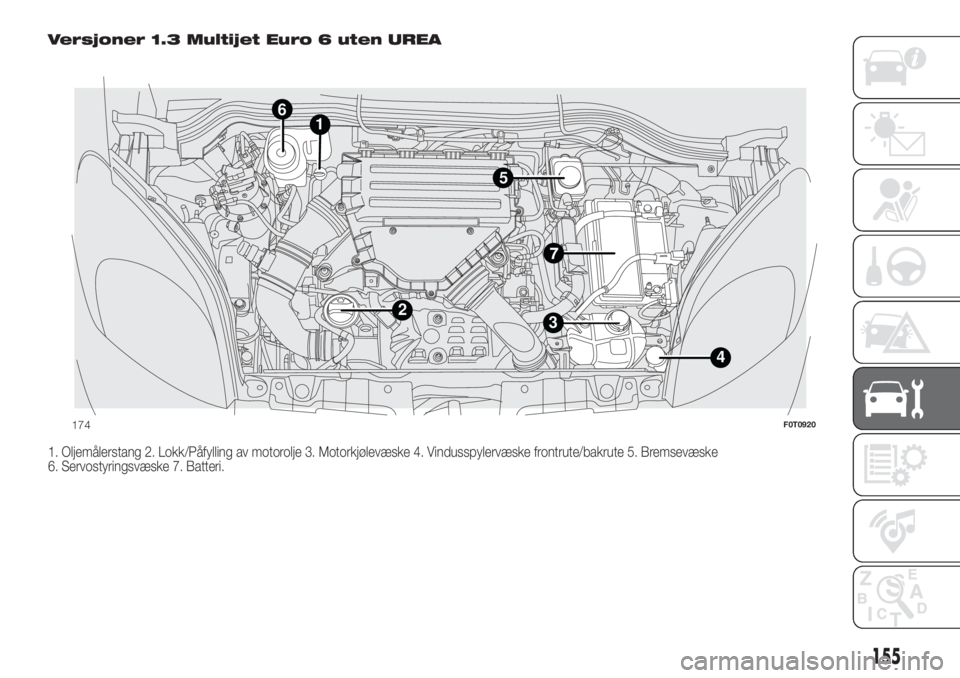

Versjoner 1.3 Multijet Euro 6 uten UREA
1. Oljemålerstang 2. Lokk/Påfylling av motorolje 3. Motorkjølevæske 4. Vindusspylervæske frontrute/bakrute 5. Bremsevæske
6. Servostyringsvæske 7. Batteri.
1
32
4
5
6
174F0T0920
155

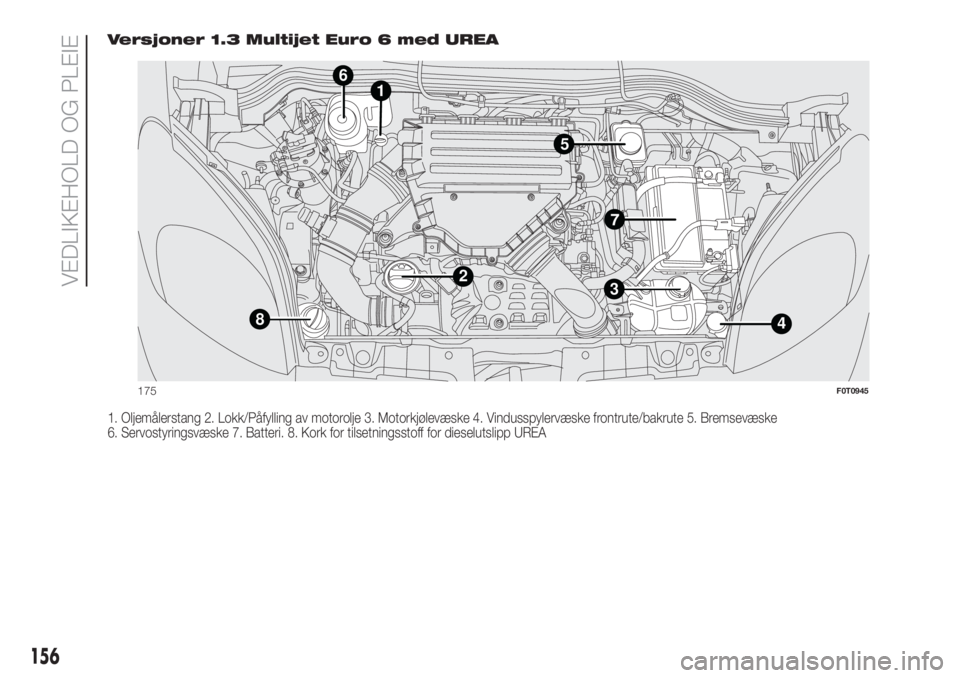

Versjoner 1.3 Multijet Euro 6 med UREA
1. Oljemålerstang 2. Lokk/Påfylling av motorolje 3. Motorkjølevæske 4. Vindusspylervæske frontrute/bakrute 5. Bremsevæske
6. Servostyringsvæske 7. Batteri. 8. Kork for tilsetningsstoff for dieselutslipp UREA
1
3
8
2
4
5
6
175F0T0945
156
VEDLIKEHOLD OG PLEIE

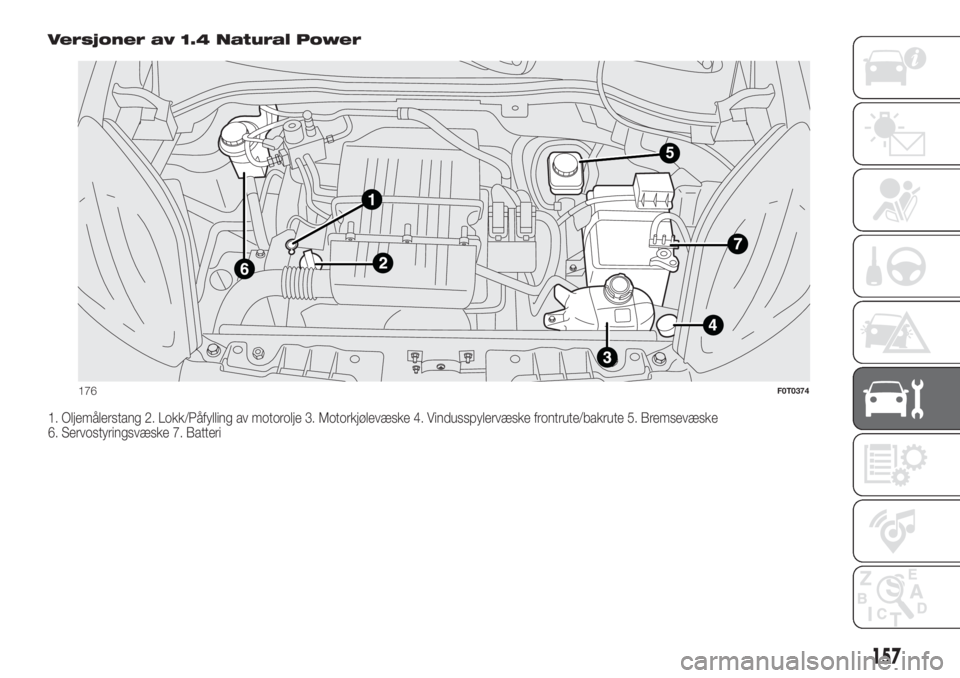

Versjoner av 1.4 Natural Power
1. Oljemålerstang 2. Lokk/Påfylling av motorolje 3. Motorkjølevæske 4. Vindusspylervæske frontrute/bakrute 5. Bremsevæske
6. Servostyringsvæske 7. Batteri
5
176F0T0374
157

MOTOROLJE
Kontroll av motoroljens nivå
Kontrollen av oljenivået skal utføres
med bilen på flat mark, noen minutter
(ca. 5) etter at motoren er stoppet.
Trekk ut kontrollpinnen 1 og rengjør
den. Før den så helt ned igjen, og dra
den deretter opp for å sjekke om nivået
er mellom grensene MIN og MAX
merket av på selve pinnen. Intervallet
mellom MIN og MAX tilsvarer ca. 1 liter
olje.
Fylle motorolje
Hvis oljenivået er nær eller under
MIN-merket, etterfylles olje gjennom
påfyllingsstussen 2 inntil MAX-nivået er
nådd.
Oljenivået må aldri overstige MAX-
nivået.ADVARSEL Dersom nivået på
motoroljen, etter en regelmessig sjekk,
befinner seg over merket MAX, ta
kontakt med Fiats servicenett for få
utført en korrekt gjenopprettelse av
selve nivået.
ADVARSEL Når du har tilsatt eller skiftet
ut oljen, skal du, før du sjekker nivået,
la motoren gå i noen sekunder og vente
noen minutter etter at den har stoppet.
Motoroljeforbruk
Maksimal motoroljeforbruk er vanligvis
400 gram hver 1 000. km.
I bilens første bruksperiode, er motoren
i innkjøringsperioden. Derfor kan
motoroljeforbruket bare anses
stabilisert etter de første 5 000÷6000
km.
ADVARSEL Oljeforbruket avhenger av
kjørestil og vilkår for bruk av kjøretøyet.
ADVARSEL Ikke tilsett olje med
egenskaper som er forskjellige fra oljen
som allerede er i motoren.
140)
37)
MOTORKJØLEVÆSKE
Væskenivået bør sjekkes når motoren
er kald, og det må ikke være under
merket MIN på beholderen.
Dersom nivået ikke er høyt nok, hell
langsomt i åpning 3 på beholderen, en
blanding av 50 % demineralisert vann
og væsken PARAFLU
UPfra PETRONAS
LUBRICANTS.
Blanding av PARAFLU
UPog
demineralisert vann med
konsentrasjoner på 50 % gir
frostbeskyttelse ned til -35 °C. For
spesielt vanskelige klimaforhold
anbefaler vi en blanding av 60 %
PARAFLU
UPog 40 % demineralisert
vann.
141)
38)
VINDUSSPYLERVÆSKE
FRONTRUTE/BAKRUTE
For å fylle på væske, løft lokket 4 og
hell en blanding av vann og væsken
PETRONAS DURANCE SC 35, med
følgende blandingsforhold:
30 % PETRONAS DURANCE SC 35
og 70 % vann om sommeren.
50 % PETRONAS DURANCE SC 35
og 50 % vann om vinteren.
177 - Versjoner av 1.4 Natural PowerF0T0377
