FIAT FIORINO 2019 Instrukcja obsługi (in Polish)

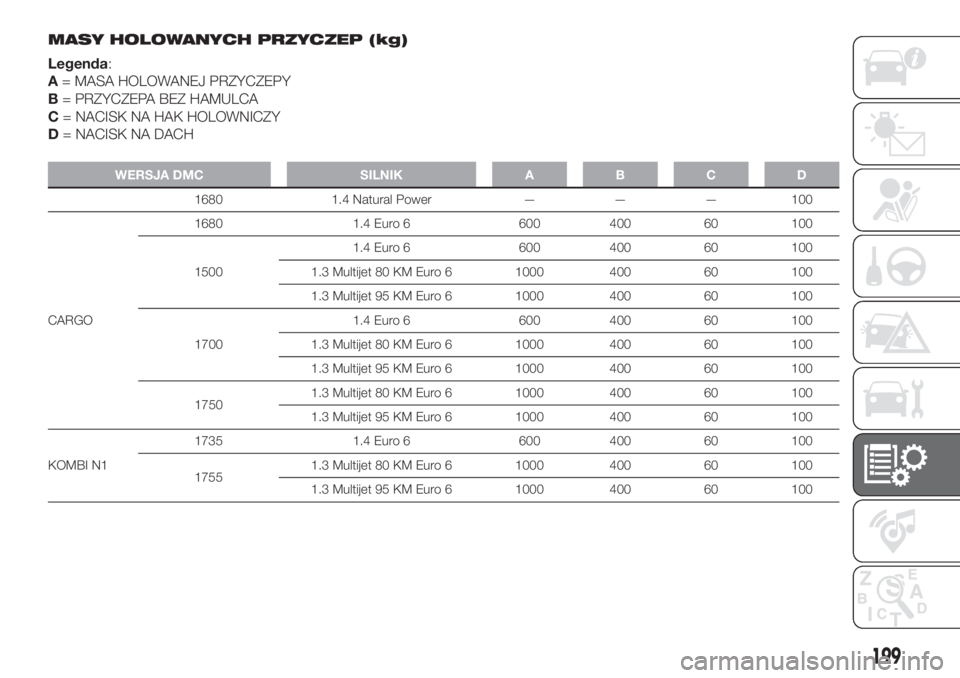

MASY HOLOWANYCH PRZYCZEP (kg)
Legenda:
A= MASA HOLOWANEJ PRZYCZEPY
B= PRZYCZEPA BEZ HAMULCA
C= NACISK NA HAK HOLOWNICZY
D= NACISK NA DACH
WERSJA DMC SILNIK A B C D
1680 1.4 Natural Power — — — 100
CARGO1680 1.4 Euro 6 600 400 60 100
15001.4 Euro 6 600 400 60 100
1.3 Multijet 80 KM Euro 6 1000 400 60 100
1.3 Multijet 95 KM Euro 6 1000 400 60 100
17001.4 Euro 6 600 400 60 100
1.3 Multijet 80 KM Euro 6 1000 400 60 100
1.3 Multijet 95 KM Euro 6 1000 400 60 100
17501.3 Multijet 80 KM Euro 6 1000 400 60 100
1.3 Multijet 95 KM Euro 6 1000 400 60 100
KOMBI N11735 1.4 Euro 6 600 400 60 100
17551.3 Multijet 80 KM Euro 6 1000 400 60 100
1.3 Multijet 95 KM Euro 6 1000 400 60 100
199

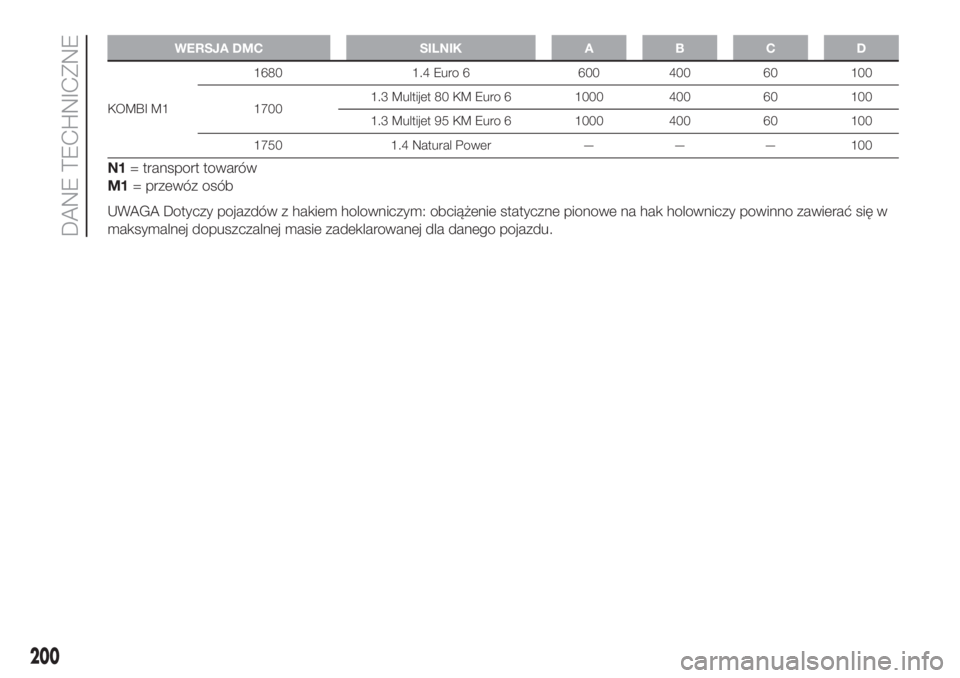

WERSJA DMC SILNIK A B C D
KOMBI M11680 1.4 Euro 6 600 400 60 100
17001.3 Multijet 80 KM Euro 6 1000 400 60 100
1.3 Multijet 95 KM Euro 6 1000 400 60 100
1750 1.4 Natural Power — — — 100
N1= transport towarów
M1= przewóz osób
UWAGA Dotyczy pojazdów z hakiem holowniczym: obciążenie statyczne pionowe na hak holowniczy powinno zawierać się w
maksymalnej dopuszczalnej masie zadeklarowanej dla danego pojazdu.
200
DANE TECHNICZNE

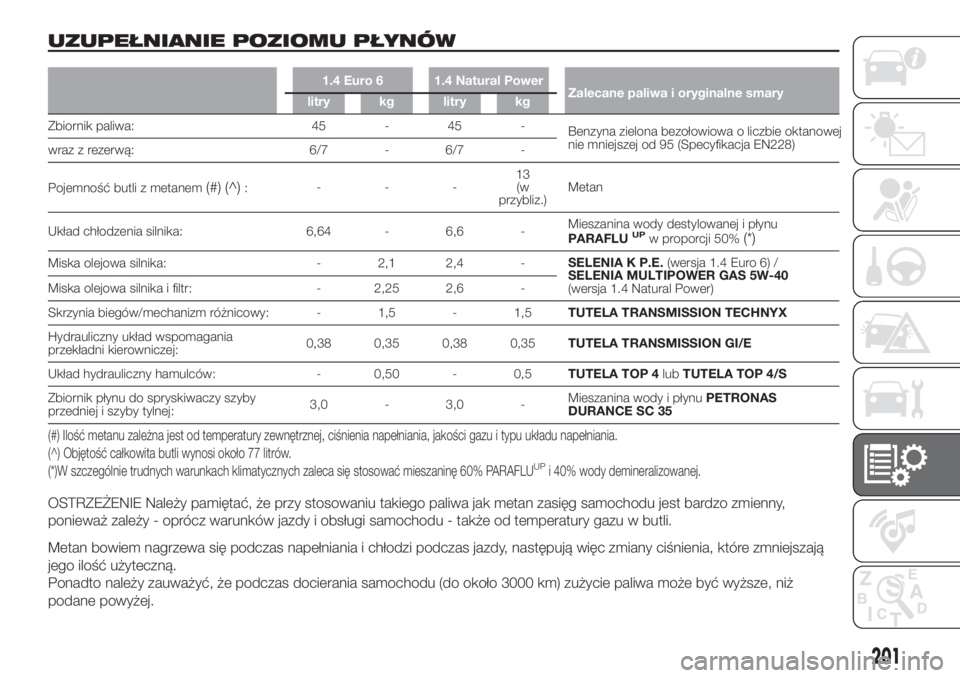

UZUPEŁNIANIE POZIOMU PŁYNÓW
1.4 Euro 6 1.4 Natural Power
Zalecane paliwa i oryginalne smary
litry kg litry kg
Zbiornik paliwa: 45 - 45 -
Benzyna zielona bezołowiowa o liczbie oktanowej
nie mniejszej od 95 (Specyfikacja EN228)
wraz z rezerwą: 6/7 - 6/7 -
Pojemność butli z metanem
(#) (^):---13
(w
przybliz.)Metan
Układ chłodzenia silnika: 6,64 - 6,6 -Mieszanina wody destylowanej i płynu
PARAFLU
UPw proporcji 50%(*)
Miska olejowa silnika: - 2,1 2,4 -SELENIA K P.E.(wersja 1.4 Euro 6) /
SELENIA MULTIPOWER GAS 5W-40
(wersja 1.4 Natural Power) Miska olejowa silnika i filtr: - 2,25 2,6 -
Skrzynia biegów/mechanizm różnicowy: - 1,5 - 1,5TUTELA TRANSMISSION TECHNYX
Hydrauliczny układ wspomagania
przekładni kierowniczej:0,38 0,35 0,38 0,35TUTELA TRANSMISSION GI/E
Układ hydrauliczny hamulców: - 0,50 - 0,5TUTELA TOP 4lubTUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy szyby
przedniej i szyby tylnej:3,0 - 3,0 -Mieszanina wody i płynuPETRONAS
DURANCE SC 35
(#) Ilość metanu zależna jest od temperatury zewnętrznej, ciśnienia napełniania, jakości gazu i typu układu napełniania.
(^) Objętość całkowita butli wynosi około 77 litrów.
(*)W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody demineralizowanej.
OSTRZEŻENIE Należy pamiętać, że przy stosowaniu takiego paliwa jak metan zasięg samochodu jest bardzo zmienny,
ponieważ zależy - oprócz warunków jazdy i obsługi samochodu - także od temperatury gazu w butli.
Metan bowiem nagrzewa się podczas napełniania i chłodzi podczas jazdy, następują więc zmiany ciśnienia, które zmniejszają
jego ilość użyteczną.
Ponadto należy zauważyć, że podczas docierania samochodu (do około 3000 km) zużycie paliwa może być wyższe, niż
podane powyżej.
201

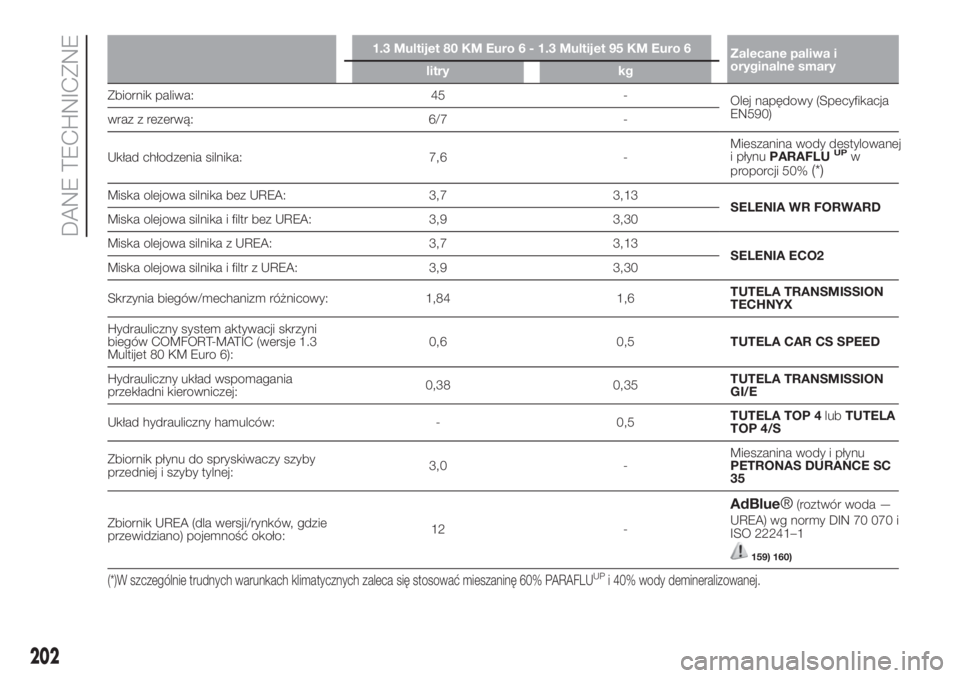

1.3 Multijet 80 KM Euro 6 - 1.3 Multijet 95 KM Euro 6
Zalecane paliwa i
oryginalne smary
litry kg
Zbiornik paliwa: 45 -
Olej napędowy (Specyfikacja
EN590)
wraz z rezerwą: 6/7 -
Układ chłodzenia silnika: 7,6 -Mieszanina wody destylowanej
i płynuPARAFLU
UPw
proporcji 50%(*)
Miska olejowa silnika bez UREA: 3,7 3,13
SELENIA WR FORWARD
Miska olejowa silnika i filtr bez UREA: 3,9 3,30
Miska olejowa silnika z UREA: 3,7 3,13
SELENIA ECO2
Miska olejowa silnika i filtr z UREA: 3,9 3,30
Skrzynia biegów/mechanizm różnicowy: 1,84 1,6TUTELA TRANSMISSION
TECHNYX
Hydrauliczny system aktywacji skrzyni
biegów COMFORT-MATIC (wersje 1.3
Multijet 80 KM Euro 6):0,6 0,5TUTELA CAR CS SPEED
Hydrauliczny układ wspomagania
przekładni kierowniczej:0,38 0,35TUTELA TRANSMISSION
GI/E
Układ hydrauliczny hamulców: - 0,5TUTELA TOP 4lubTUTELA
TOP 4/S
Zbiornik płynu do spryskiwaczy szyby
przedniej i szyby tylnej:3,0 -Mieszanina wody i płynu
PETRONAS DURANCE SC
35
Zbiornik UREA (dla wersji/rynków, gdzie
przewidziano) pojemność około:12 -
AdBlue®(roztwór woda —
UREA) wg normy DIN 70 070 i
ISO 22241–1
159) 160)
(*)W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
202
DANE TECHNICZNE

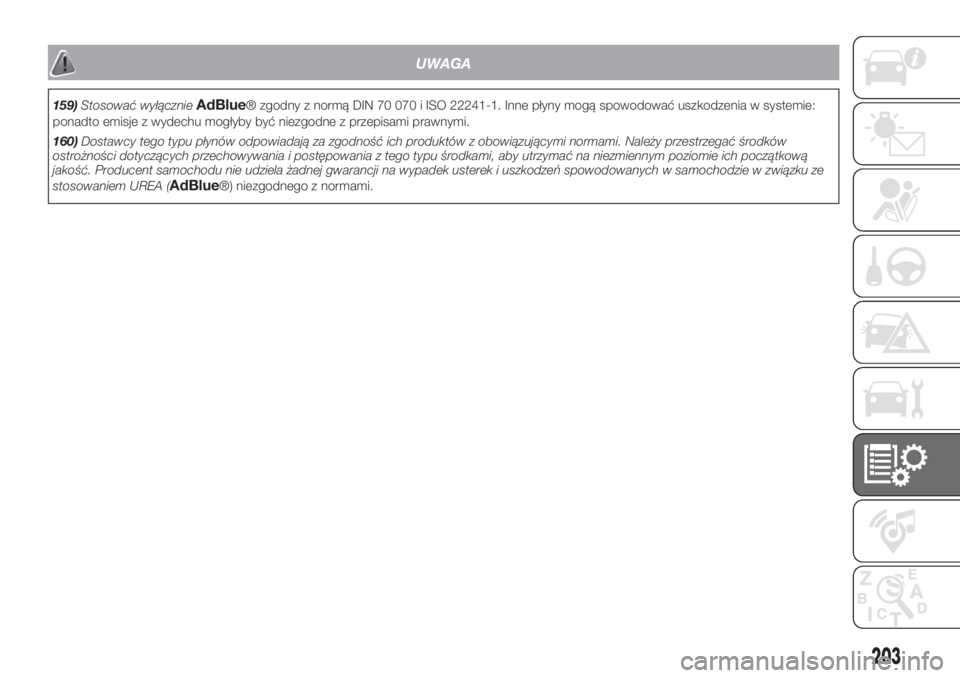

UWAGA
159)Stosować wyłącznieAdBlue® zgodny z normą DIN 70 070 i ISO 22241-1. Inne płyny mogą spowodować uszkodzenia w systemie:
ponadto emisje z wydechu mogłyby być niezgodne z przepisami prawnymi.
160)Dostawcy tego typu płynów odpowiadają za zgodność ich produktów z obowiązującymi normami. Należy przestrzegać środków
ostrożności dotyczących przechowywania i postępowania z tego typu środkami, aby utrzymać na niezmiennym poziomie ich początkową
jakość. Producent samochodu nie udziela żadnej gwarancji na wypadek usterek i uszkodzeń spowodowanych w samochodzie w związku ze
stosowaniem UREA (
AdBlue®) niezgodnego z normami.
203

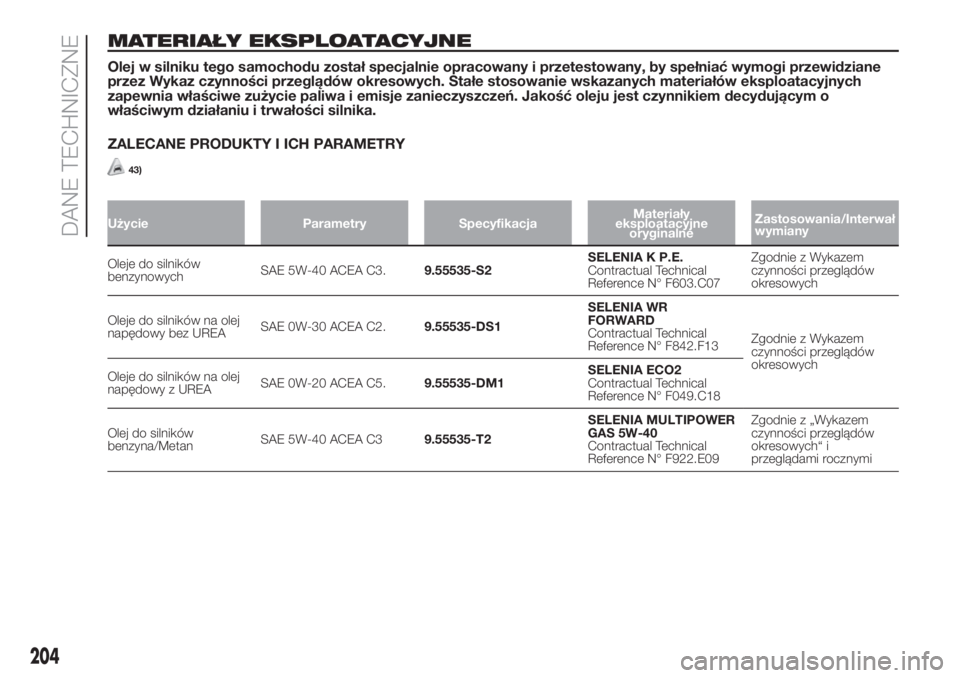

MATERIAŁY EKSPLOATACYJNE
Olej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane
przez Wykaz czynności przeglądów okresowych. Stałe stosowanie wskazanych materiałów eksploatacyjnych
zapewnia właściwe zużycie paliwa i emisje zanieczyszczeń. Jakość oleju jest czynnikiem decydującym o
właściwym działaniu i trwałości silnika.
ZALECANE PRODUKTY I ICH PARAMETRY
43)
Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneZastosowania/Interwał
wymiany
Oleje do silników
benzynowychSAE 5W-40 ACEA C3.9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Zgodnie z Wykazem
czynności przeglądów
okresowych
Oleje do silników na olej
napędowy bez UREASAE 0W-30 ACEA C2.9.55535-DS1SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Zgodnie z Wykazem
czynności przeglądów
okresowych
Oleje do silników na olej
napędowy z UREASAE 0W-20 ACEA C5.9.55535-DM1SELENIA ECO2
Contractual Technical
Reference N° F049.C18
Olej do silników
benzyna/MetanSAE 5W-40 ACEA C39.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Zgodnie z „Wykazem
czynności przeglądów
okresowych“ i
przeglądami rocznymi
204
DANE TECHNICZNE

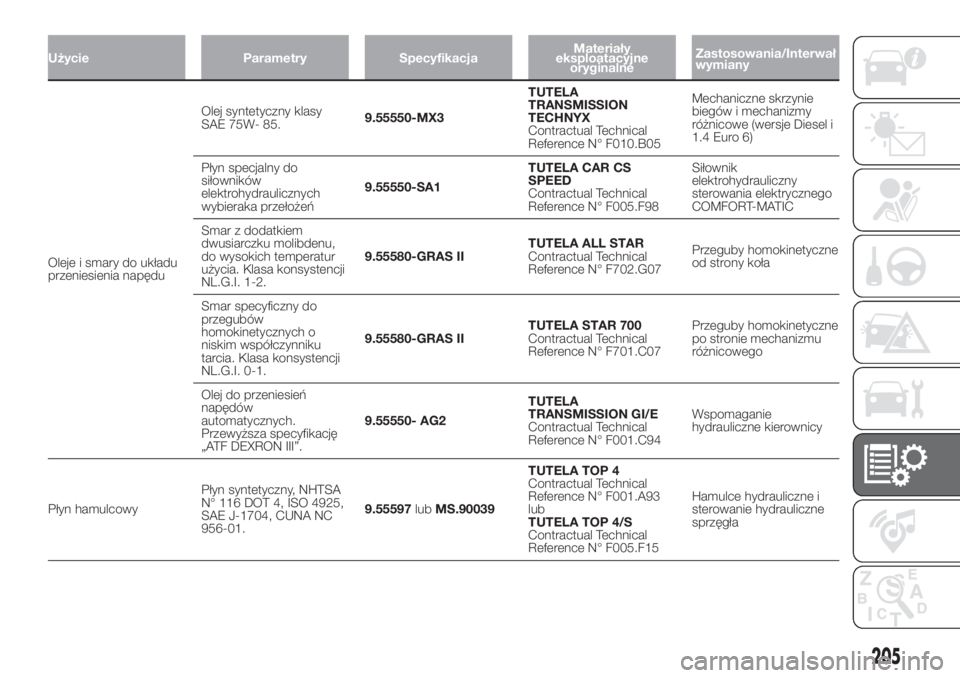

Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneZastosowania/Interwał
wymiany
Oleje i smary do układu
przeniesienia napęduOlej syntetyczny klasy
SAE 75W- 85.9.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N° F010.B05Mechaniczne skrzynie
biegów i mechanizmy
różnicowe (wersje Diesel i
1.4 Euro 6)
Płyn specjalny do
siłowników
elektrohydraulicznych
wybieraka przełożeń9.55550-SA1TUTELA CAR CS
SPEED
Contractual Technical
Reference N° F005.F98Siłownik
elektrohydrauliczny
sterowania elektrycznego
COMFORT-MATIC
Smar z dodatkiem
dwusiarczku molibdenu,
do wysokich temperatur
użycia. Klasa konsystencji
NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Przeguby homokinetyczne
od strony koła
Smar specyficzny do
przegubów
homokinetycznych o
niskim współczynniku
tarcia. Klasa konsystencji
NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Przeguby homokinetyczne
po stronie mechanizmu
różnicowego
Olej do przeniesień
napędów
automatycznych.
Przewyższa specyfikację
„ATF DEXRON III”.9.55550- AG2TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference N° F001.C94Wspomaganie
hydrauliczne kierownicy
Płyn hamulcowyPłyn syntetyczny, NHTSA
N° 116 DOT 4, ISO 4925,
SAE J-1704, CUNA NC
956-01.9.55597lubMS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
lub
TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hamulce hydrauliczne i
sterowanie hydrauliczne
sprzęgła
205

Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalne
Środek ochronny do
chłodnicPłyn ochronny o działaniu
zapobiegającym
zamarzaniu, koloru
czerwonego, na bazie
glikolu jednoetylenowego,
ze związkami
organicznymi. Przewyższa
specyfikacje CUNA NC
956-16, ASTM D 3306.9.55523lubMS.90032PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Stosować procentowo:
50% wody
demineralizowanej, 50%
PARAFLU
UP(**)
Dodatek do paliwaDodatek do oleju
napędowego,
niezamarzający, o
działaniu ochronnym, do
silników Diesla.—PETRONAS DURANCE
DIESEL ART(***)Contractual Technical
Reference N° F601.C06Do mieszania z olejem
napędowym 25 cm³ na 10
litrów
Płyn do spryskiwaczy
szyby przedniej/szyby
tylnejMieszanka alkoholi, wody i
środków powierzchniowo-
czynnych CUNA NC
956-II.9.55522lubMS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Do stosowania w postaci
czystej lub rozcieńczonej
w układach wycieraczek/
spryskiwaczy szyb
Dodatek ograniczający
emisje z silników Diesla
(UREA)Roztwór woda - UREADIN 70 070lubISO
22241–1
AdBlue®Do stosowania w celu
uzupełniania poziomu
płynu w zbiorniku UREA w
samochodach
wyposażonych w system
„selektywnej redukcji
katalitycznej” (SCR).
(*)OSTRZEŻENIE Nie należy uzupełniać ani mieszać z innymi płynami o parametrach innych niż opisane.
(**)W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60%PARAFLUUPi 40% wody demineralizowanej.
(***) Produkt zalecany.
206
DANE TECHNICZNE
Zastosowania/Interwał
wymiany

Gdy nie ma dostępu do środków smarnych o wymaganej specyfikacji, zezwala się na stosowanie, w zakresie uzupełniania
poziomu, produktów posiadających wskazane parametry; w takim przypadku nie zapewnia się jednak optymalnych osiągów
silnika.
W przypadku silników benzynowych zasilanych metanem zaleca się używać produktów oryginalnych opracowanych specjalnie
dla tego typu układu. Użycie produktów o właściwościach gorszych od SAE 5W-40 ACEA C3, mogą spowodować
uszkodzenia silnika, które nie są objęte gwarancją.
UWAGA
43)Użycie produktów o innych parametrach, niż podane powyżej, może spowodować poważne uszkodzenie silnika i utratę gwarancji.
207

ZUŻYCIE PALIWA I EMISJE CO2
Zadeklarowane przez producenta wartości zużycia paliwa i emisji CO2określono na podstawie prób homologacyjnych
zgodnych z przepisami obowiązującymi w kraju rejestracji pojazdu.
Typy tras, sytuacje na drodze, warunki atmosferyczne, styl jazdy, stan ogólny samochodu, poziom wyposażenia/dodatków/
akcesoriów, używanie klimatyzacji, obciążenie samochodu, bagażnik dachowy, inne sytuacje, które wpływają na współczynnik
aerodynamiczny lub opory podczas jazdy powodują, że wartości zużycia paliwa mogą być różne od tych, jakie uzyskano.
Dopiero po przejechaniu pierwszych 3000 km zauważalna będzie większa regularność, jeśli chodzi o zużycie paliwa.
Aby sprawdzić wartości zużycia paliwa i emisji CO
2dla posiadanego samochodu, należy się zapoznać z danymi podanymi w
Certyfikacie zgodności oraz z właściwą dokumentacją dołączoną do pojazdu.
