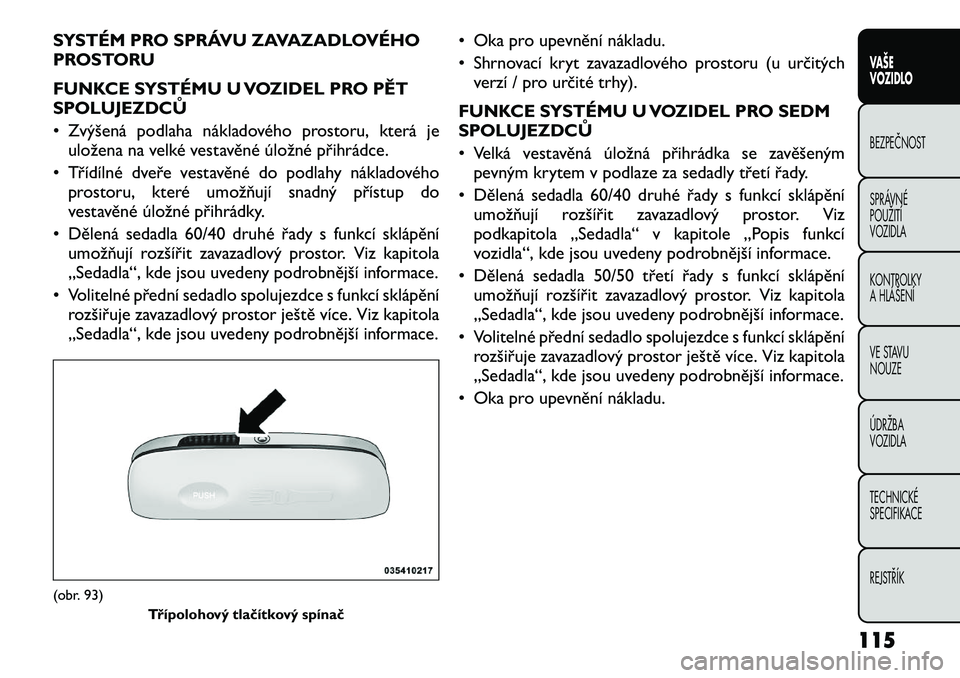

SYSTÉM PRO SPRÁVU ZAVAZADLOVÉHO
PROSTORU
FUNKCE SYSTÉMU U VOZIDEL PRO PĚT
SPOLUJEZDCŮ
• Zvýšená podlaha nákladového prostoru, která jeuložena na velké vestavěné úložné přihrádce.
• Třídílné dveře vestavěné do podlahy nákladového prostoru, které umožňují snadný přístup do
vestavěné úložné přihrádky.
• Dělená sedadla 60/40 druhé řady s funkcí sklápění umožňují rozšířit zavazadlový prostor. Viz kapitola
„Sedadla“, kde jsou uvedeny podrobnější informace.
• Volitelné přední sedadlo spolujezdce s funkcí sklápění rozšiřuje zavazadlový prostor ještě více. Viz kapitola
„Sedadla“, kde jsou uvedeny podrobnější informace. • Oka pro upevnění nákladu.
• Shrnovací kryt zavazadlového prostoru (u určitých
verzí / pro určité trhy).
FUNKCE SYSTÉMU U VOZIDEL PRO SEDM
SPOLUJEZDCŮ
• Velká vestavěná úložná přihrádka se zavěšeným pevným krytem v podlaze za sedadly třetí řady.
• Dělená sedadla 60/40 druhé řady s funkcí sklápění umožňují rozšířit zavazadlový prostor. Viz
podkapitola „Sedadla“ v kapitole „Popis funkcí
vozidla“, kde jsou uvedeny podrobnější informace.
• Dělená sedadla 50/50 třetí řady s funkcí sklápění umožňují rozšířit zavazadlový prostor. Viz kapitola
„Sedadla“, kde jsou uvedeny podrobnější informace.
• Volitelné přední sedadlo spolujezdce s funkcí sklápění rozšiřuje zavazadlový prostor ještě více. Viz kapitola
„Sedadla“, kde jsou uvedeny podrobnější informace.
• Oka pro upevnění nákladu.(obr. 93) Třípolohový tlačítkový spínač
115
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

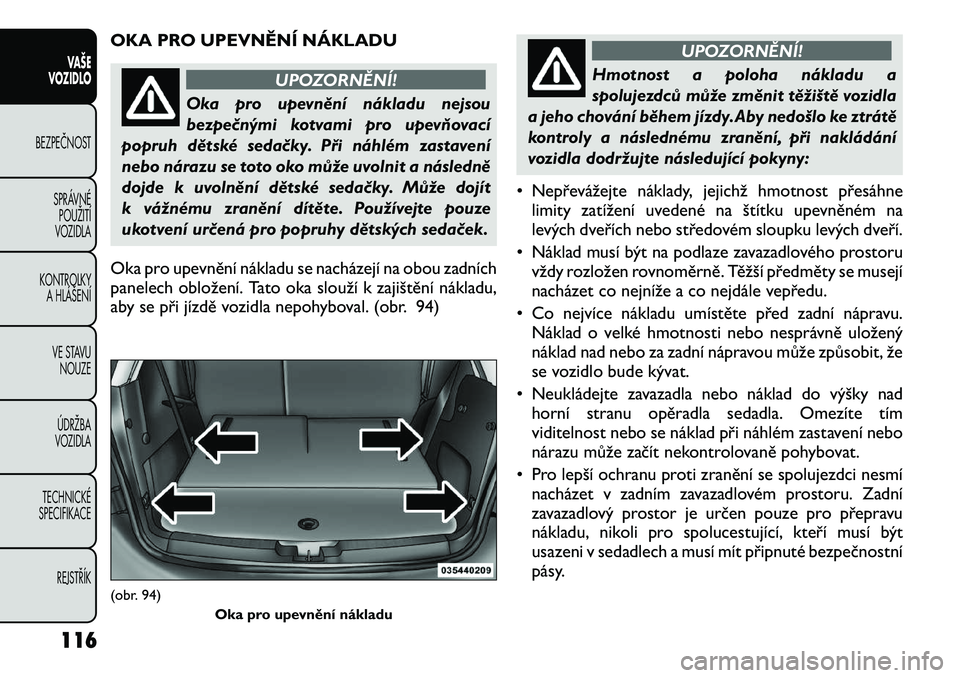

OKA PRO UPEVNĚNÍ NÁKLADU
UPOZORNĚNÍ!
Oka pro upevnění nákladu nejsou
bezpečnými kotvami pro upevňovací
popruh dětské sedačky. Při náhlém zastavení
nebo nárazu se toto oko může uvolnit a následně
dojde k uvolnění dětské sedačky. Může dojít
k vážnému zranění dítěte. Používejte pouze
ukotvení určená pro popruhy dětských sedaček.
Oka pro upevnění nákladu se nacházejí na obou zadních
panelech obložení. Tato oka slouží k zajištění nákladu,
aby se při jízdě vozidla nepohyboval. (obr. 94)
UPOZORNĚNÍ!
Hmotnost a poloha nákladu a
spolujezdců může změnit těžiště vozidla
a jeho chování během jízdy.Aby nedošlo ke ztrátě
kontroly a následnému zranění, při nakládání
vozidla dodržujte následující pokyny:
• Nepřevážejte náklady, jejichž hmotnost přesáhne limity zatížení uvedené na štítku upevněném na
levých dveřích nebo středovém sloupku levých dveří.
• Náklad musí být na podlaze zavazadlového prostoru vždy rozložen rovnoměrně. Těžší předměty se musejí
nacházet co nejníže a co nejdále vepředu.
• Co nejvíce nákladu umístěte před zadní nápravu. Náklad o velké hmotnosti nebo nesprávně uložený
náklad nad nebo za zadní nápravou může způsobit, že
se vozidlo bude kývat.
• Neukládejte zavazadla nebo náklad do výšky nad horní stranu opěradla sedadla. Omezíte tím
viditelnost nebo se náklad při náhlém zastavení nebo
nárazu může začít nekontrolovaně pohybovat.
• Pro lepší ochranu proti zranění se spolujezdci nesmí nacházet v zadním zavazadlovém prostoru. Zadní
zavazadlový prostor je určen pouze pro přepravu
nákladu, nikoli pro spolucestující, kteří musí být
usazeni v sedadlech a musí mít připnuté bezpečnostní
pásy.
(obr. 94)
Oka pro upevnění nákladu
116
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

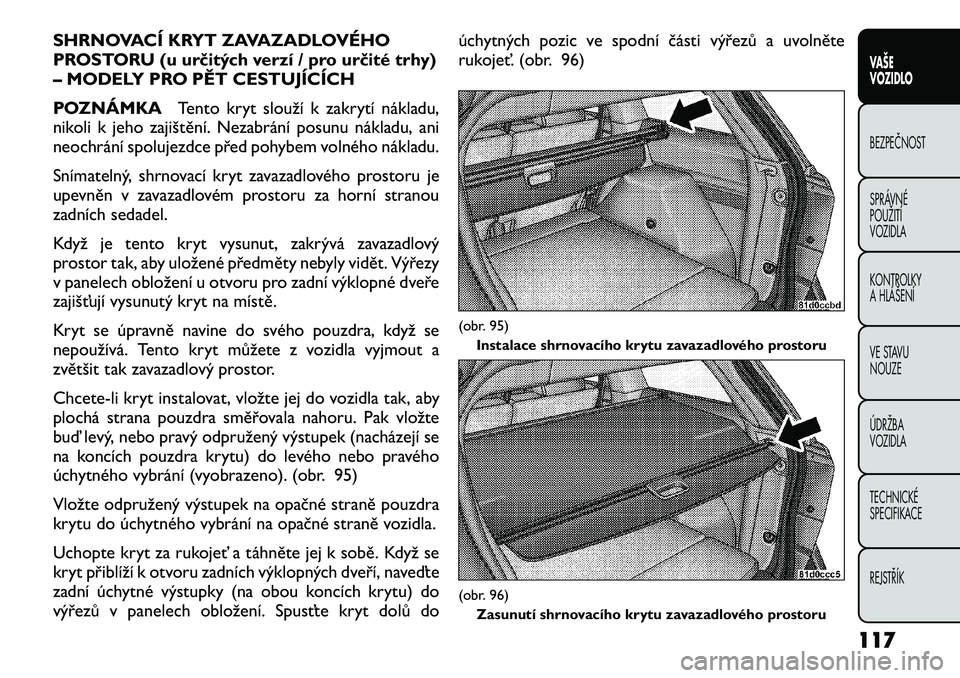

SHRNOVACÍ KRYT ZAVAZADLOVÉHO
PROSTORU (u určitých verzí / pro určité trhy)
– MODELY PRO PĚT CESTUJÍCÍCH
POZNÁMKATento kryt slouží k zakrytí nákladu,
nikoli k jeho zajištění. Nezabrání posunu nákladu, ani
neochrání spolujezdce před pohybem volného nákladu.
Snímatelný, shrnovací kryt zavazadlového prostoru je
upevněn v zavazadlovém prostoru za horní stranou
zadních sedadel.
Když je tento kryt vysunut, zakrývá zavazadlový
prostor tak, aby uložené předměty nebyly vidět. Výřezy
v panelech obložení u otvoru pro zadní výklopné dveře
zajišťují vysunutý kryt na místě.
Kryt se úpravně navine do svého pouzdra, když se
nepoužívá. Tento kryt můžete z vozidla vyjmout a
zvětšit tak zavazadlový prostor.
Chcete-li kryt instalovat, vložte jej do vozidla tak, aby
plochá strana pouzdra směřovala nahoru. Pak vložte
buď levý, nebo pravý odpružený výstupek (nacházejí se
na koncích pouzdra krytu) do levého nebo pravého
úchytného vybrání (vyobrazeno). (obr. 95)
Vložte odpružený výstupek na opačné straně pouzdra
krytu do úchytného vybrání na opačné straně vozidla.
Uchopte kryt za rukojeť a táhněte jej k sobě. Když se
kryt přiblíží k otvoru zadních výklopných dveří, naveďte
zadní úchytné výstupky (na obou koncích krytu) do
výřezů v panelech obložení. Spusťte kryt dolů do úchytných pozic ve spodní části výřezů a uvolněte
rukojeť. (obr. 96)
(obr. 95)
Instalace shrnovacího krytu zavazadlového prostoru(obr. 96)
Zasunutí shrnovacího krytu zavazadlového prostoru
117
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

UPOZORNĚNÍ!
Kryt zavazadlového prostoru, který ve
vozidle nebude zajištěn, může při nárazu
způsobit zranění. Při náhlém zastavení a nárazu
může dojít k jeho pohybu a následnému zranění
osoby ve vozidle. Neukládejte kryt
zavazadlového prostoru na podlahu
zavazadlového prostoru nebo v kabině. Když kryt
sejmete z úchytů, vyjměte jej z vozidla.
Neukládejte jej ve vozidle. OTEVŘENÍ A ZAVŘENÍ KAPOTY
Pro otevření kapoty musí být uvolněny dvě západky.

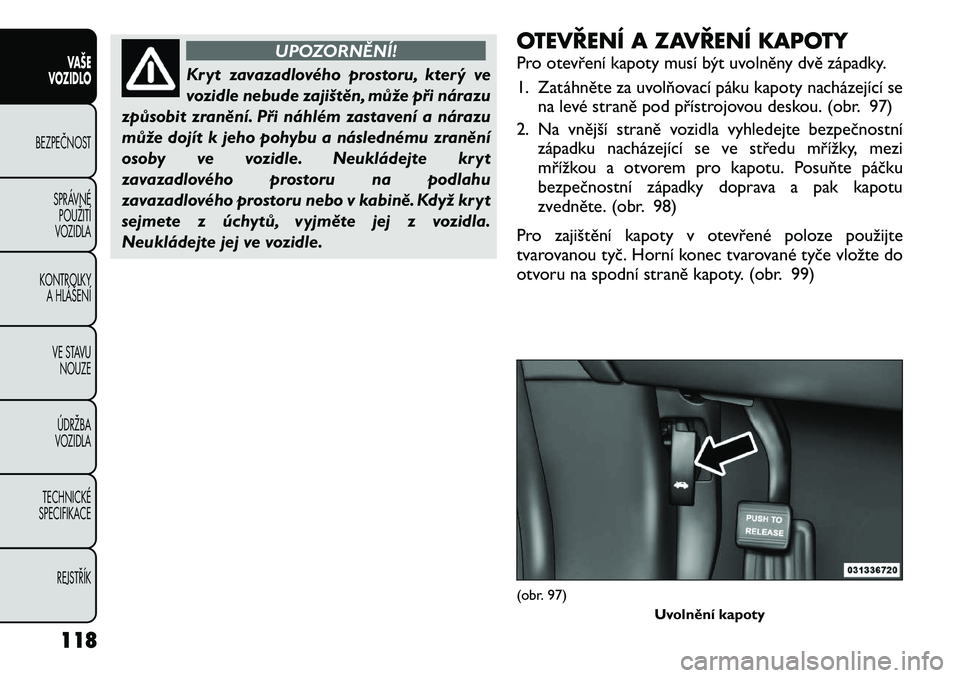

1. Zatáhněte za uvolňovací páku kapoty nacházející se
na levé straně pod přístrojovou deskou. (obr. 97)
2. Na vnější straně vozidla vyhledejte bezpečnostní západku nacházející se ve středu mřížky, mezi
mřížkou a otvorem pro kapotu. Posuňte páčku
bezpečnostní západky doprava a pak kapotu
zvedněte. (obr. 98)
Pro zajištění kapoty v otevřené poloze použijte
tvarovanou tyč. Horní konec tvarované tyče vložte do
otvoru na spodní straně kapoty. (obr. 99)
(obr. 97) Uvolnění kapoty
118
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

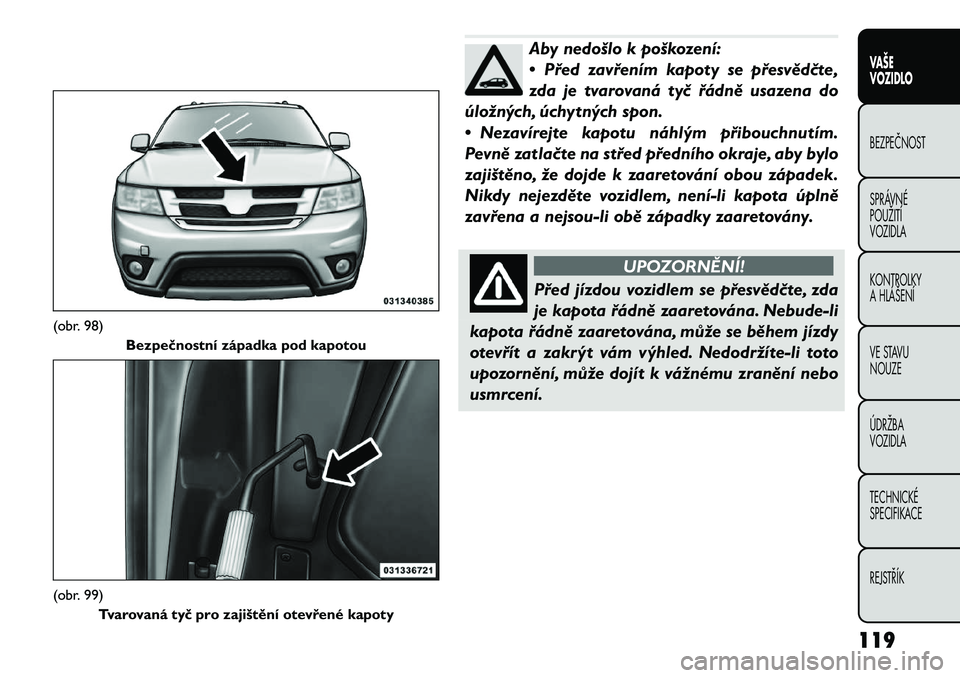

Aby nedošlo k poškození:
• Před zavřením kapoty se přesvědčte,
zda je tvarovaná tyč řádně usazena do
úložných, úchytných spon.
• Nezavírejte kapotu náhlým přibouchnutím.
Pevně zatlačte na střed předního okraje, aby bylo
zajištěno, že dojde k zaaretování obou západek.
Nikdy nejezděte vozidlem, není

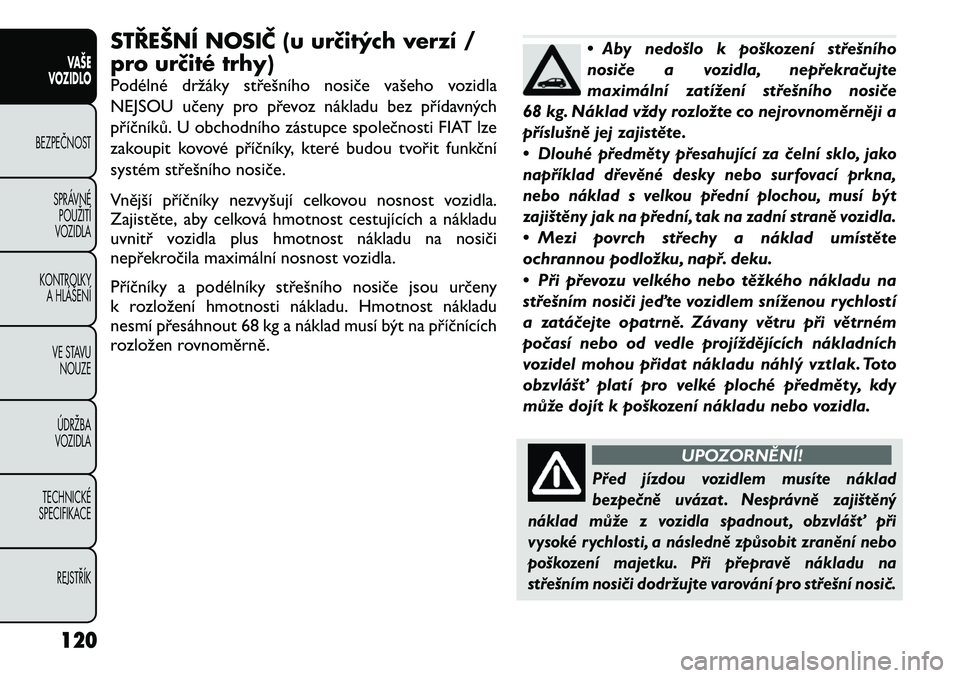

STŘEŠNÍ NOSIČ (u určitých verzí /
pro určité trhy)
Podélné držáky střešního nosiče vašeho vozidla
NEJSOU učeny pro převoz nákladu bez přídavných
příčníků. U obchodního zástupce společnosti FIAT lze
zakoupit kovové příčníky, které budou tvořit funkční
systém střešního nosiče.
Vnější příčníky nezvyšují celkovou nosnost vozidla.
Zajistěte, aby celková hmotnost cestujících a nákladu
uvnitř vozidla plus hmotnost nákladu na nosiči
nepřekročila maximální nosnost vozidla.
Příčníky a podélníky střešního nosiče jsou určeny
k rozložení hmotnosti nákladu. Hmotnost nákladu
nesmí přesáhnout 68 kg a náklad musí být na příčnících
rozložen rovnoměrně.
• Aby nedošlo k poškození střešního
nosiče a vozidla, nepřekračujte
maximální zatížení střešního nosiče
68 kg. Náklad vždy rozložte co nejrovnoměrněji a
příslušně jej zajistěte. •
Dlouhé předměty přesahující za čelní sklo, jako
například dřevěné desky nebo surfovací prkna,
nebo náklad s velkou přední plochou, musí být
zajištěny jak na přední, tak na zadní straně vozidla.• Mezi povrch střechy a náklad umístěte
ochrannou podložku, např. deku.
• Při převozu velkého nebo těžkého nákladu na
střešním nosiči jeďte vozidlem sníženou rychlostí
a zatáčejte opatrně. Závany větru při větrném
počasí nebo od vedle projíždějících nákladních
vozidel mohou přidat nákladu náhlý vztlak. Toto
obzvlášť platí pro velké ploché předměty, kdy
může dojít k poškození nákladu nebo vozidla.
UPOZORNĚNÍ!
Před jízdou vozidlem musíte náklad
bezpečně uvázat . Nesprávně zajištěný
náklad může z vozidla spadnout , obzvlášť při
vysoké rychlosti, a následně způsobit zranění nebo
poškození majetku. Při přepravě nákladu na
střešním nosiči dodržujte varování pro střešní nosič.
120VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

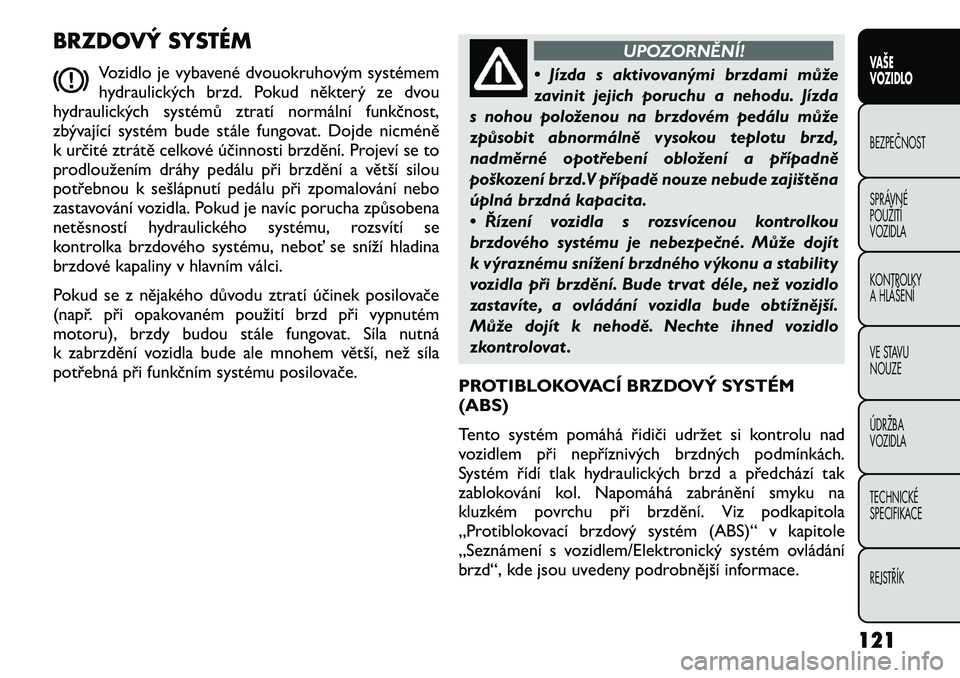

BRZDOVÝ SYSTÉMVozidlo je vybavené dvouokruhovým systémem
hydraulických brzd. Pokud některý ze dvou
hydraulických systémů ztratí normální funkčnost,
zbývající systém bude stále fungovat. Dojde nicméně
k určité ztrátě celkové účinnosti brzdění. Projeví se to
prodloužením dráhy pedálu při brzdění a větší silou
potřebnou k sešlápnutí pedálu při zpomalování nebo
zastavování vozidla. Pokud je navíc porucha způsobena
netěsností hydraulického systému, rozsvítí se
kontrolka brzdového systému, neboť se sníží hladina
brzdové kapaliny v hlavním válci.
Pokud se z nějakého důvodu ztratí účinek posilovače
(např. při opakovaném použití brzd při vypnutém
motoru), brzdy budou stále fungovat. Síla nutná
k zabrzdění vozidla bude ale mnohem větší, než síla
potřebná při funkčním systému posilovače.
UPOZORNĚNÍ!
• Jízda s aktivovanými brzdami může
zavinit jejich poruchu a nehodu. Jízda
s nohou položenou na brzdovém pedálu může
způsobit abnormálně vysokou teplotu brzd,
nadměrné opotřebení obložení a případně
poškození brzd.V případě nouze nebude zajištěna
úplná brzdná kapacita.
• Řízení vozidla s rozsvícenou kontrolkou
brzdového systému je nebezpečné. Může dojít
k výraznému snížení brzdného výkonu a stability
vozidla při brzdění. Bude trvat déle, než vozidlo
zastavíte, a ovládání vozidla bude obtížnější.
Může dojít k nehodě. Nechte ihned vozidlo
zkontrolovat .
PROTIBLOKOVACÍ BRZDOVÝ SYSTÉM (ABS)
Tento systém pomáhá řidiči udržet si kontrolu nad
vozidlem při nepříznivých brzdných podmínkách.
Systém řídí tlak hydraulických brzd a předchází tak
zablokování kol. Napomáhá zabránění smyku na
kluzkém povrchu při brzdění. Viz podkapitola
„Protiblokovací brzdový systém (ABS)“ v kapitole
„Seznámení s vozidlem/Elektronický systém ovládání
brzd“, kde jsou uvedeny podrobnější informace.
121VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

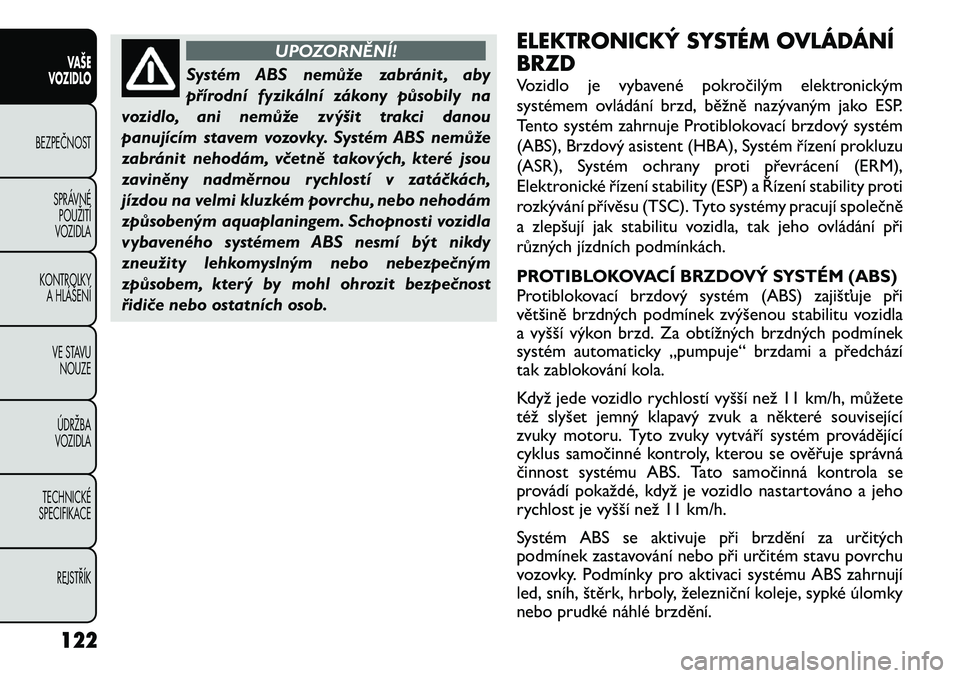

UPOZORNĚNÍ!
Systém ABS nemůže zabránit , aby
přírodní fyzikální zákony působily na
vozidlo, ani nemůže zvýšit trakci danou
panujícím stavem vozovky. Systém ABS nemůže
zabránit nehodám, včetně takových, které jsou
zaviněny nadměrnou rychlostí v zatáčkách,
jízdou na velmi kluzkém povrchu, nebo nehodám
způsobeným aquaplaningem. Schopnosti vozidla
vybaveného systémem ABS nesmí být nikdy
zneužity lehkomyslným nebo nebezpečným
způsobem, který by mohl ohrozit bezpečnost
řidiče nebo ostatních osob. ELEKTRONICKÝ SYSTÉM OVLÁDÁNÍ BRZD
Vozidlo je vybavené pokročilým elektronickým
systémem ovládání brzd, běžně nazývaným jako ESP.
Tento systém zahrnuje Protiblokovací brzdový systém
(ABS), Brzdový asistent (HBA), Systém řízení prokluzu
(ASR), Systém ochrany proti převrácení (ERM),
Elektronické řízení stability (ESP) a Řízení stability proti
rozkývání přívěsu (TSC). Tyto systémy pracují společně
a zlepšují jak stabilitu vozidla, tak jeho ovládání při
různých jízdních podmínkách.
PROTIBLOKOVACÍ BRZDOVÝ SYSTÉM (ABS)Protiblokovací brzdový systém (ABS) zajišťuje při
většině brzdných podmínek zvýšenou stabilitu vozidla
a vyšší výkon brzd. Za obtížných brzdných podmínek
systém automaticky „pumpuje“ brzdami a předchází
tak zablokování kola.
Když jede vozidlo rychlostí vyšší než 11 km/h, můžete
též slyšet jemný klapavý zvuk a některé související
zvuky motoru. Tyto zvuky vytváří systém provádějící
cyklus samočinné kontroly, kterou se ověřuje správná
činnost systému ABS. Tato samočinná kontrola se
provádí pokaždé, když je vozidlo nastartováno a jeho
rychlost je vyšší než 11 km/h.
Systém ABS se aktivuje při brzdění za určitých
podmínek zastavování nebo při určitém stavu povrchu
vozovky. Podmínky pro aktivaci systému ABS zahrnují
led, sníh, štěrk, hrboly, železniční koleje, sypké úlomky
nebo prudké náhlé brzdění.
122
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

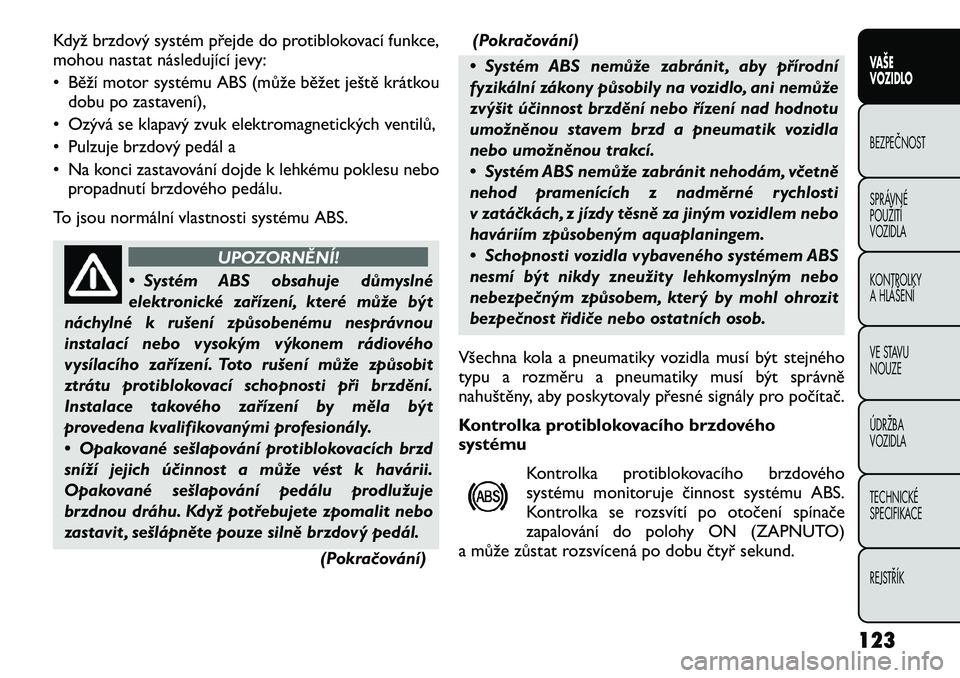

Když brzdový systém přejde do protiblokovací funkce,
mohou nastat následující jevy:
• Běží motor systému ABS (může běžet ještě krátkoudobu po zastavení),
• Ozývá se klapavý zvuk elektromagnetických ventilů,
• Pulzuje brzdový pedál a
• Na konci zastavování dojde k lehkému poklesu nebo propadnutí brzdového pedálu.
To jsou normální vlastnosti systému ABS.
UPOZORNĚNÍ!
• Systém ABS obsahuje důmyslné
elektronické zařízení, které může být
náchylné k rušení způsobenému nesprávnou
instalací nebo vysokým výkonem rádiového
vysílacího zařízení. Toto rušení může způsobit
ztrátu protiblokovací schopnosti při brzdění.
Instalace takového zařízení by měla být
provedena kvalifikovanými profesionály.
• Opakované sešlapování protiblokovacích brzd
sníží jejich účinnost a může vést k havárii.
Opakované sešlapování pedálu prodlužuje
brzdnou dráhu. Když potřebujete zpomalit nebo
zastavit , sešlápněte pouze silně brzdový pedál.
(Pokračování)(Pokračování)
• Systém ABS nemůže zabránit , aby přírodní
fyzikální zákony působily na vozidlo, ani nemůže
zvýšit účinnost brzdění nebo řízení nad hodnotu
umožněnou stavem brzd a pneumatik vozidla
nebo umožněnou trakcí.
• Systém ABS nemůže zabránit nehodám, včetně
nehod pramenících z nadměrné rychlosti
v zatáčkách, z jízdy těsně za jiným vozidlem nebo
haváriím způsobeným aquaplaningem.
• Schopnosti vozidla vybaveného systémem ABS
nesmí být nikdy zneužity lehkomyslným nebo
nebezpečným způsobem, který by mohl ohrozit
bezpečnost řidiče nebo ostatních osob.
Všechna kola a pneumatiky vozidla musí být stejného
typu a rozměru a pneumatiky musí být správně
nahuštěny, aby poskytovaly přesné signály pro počítač.
Kontrolka protiblokovacího brzdového
systému Kontrolka protiblokovacího brzdového
systému monitoruje činnost systému ABS.
Kontrolka se rozsvítí po otočení spínače
zapalování do polohy ON (ZAPNUTO)
a může zůstat rozsvícená po dobu čtyř sekund.
123VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

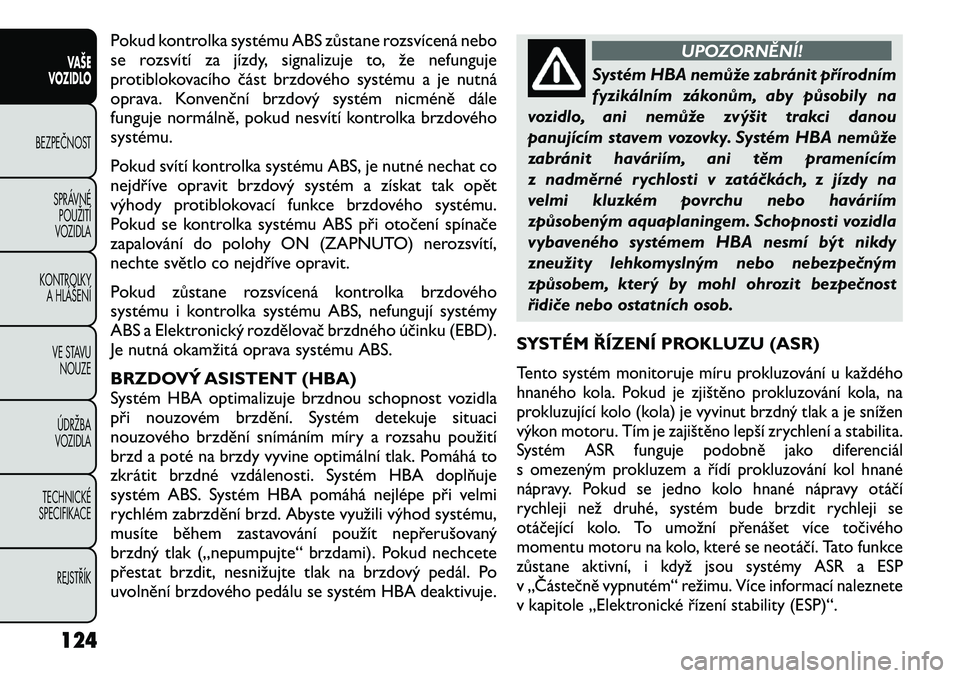

Pokud kontrolka systému ABS zůstane rozsvícená nebo
se rozsvítí za jízdy, signalizuje to, že nefunguje
protiblokovacího část brzdového systému a je nutná
oprava. Konvenční brzdový systém nicméně dále
funguje normálně, pokud nesvítí kontrolka brzdového
systému.
Pokud svítí kontrolka systému ABS, je nutné nechat co
nejdříve opravit brzdový systém a získat tak opět
výhody protiblokovací funkce brzdového systému.
Pokud se kontrolka systému ABS při otočení spínače
zapalování do polohy ON (ZAPNUTO) nerozsvítí,
nechte světlo co nejdříve opravit.
Pokud zůstane rozsvícená kontrolka brzdového
systému i kontrolka systému ABS, nefungují systémy
ABS a Elektronický rozdělovač brzdného účinku (EBD).
Je nutná okamžitá oprava systému ABS.
BRZDOVÝ ASISTENT (HBA)
Systém HBA optimalizuje brzdnou schopnost vozidla
při nouzovém brzdění. Systém detekuje situaci
nouzového brzdění snímáním míry a rozsahu použití
brzd a poté na brzdy vyvine optimální tlak. Pomáhá to
zkrátit brzdné vzdálenosti. Systém HBA doplňuje
systém ABS. Systém HBA pomáhá nejlépe při velmi
rychlém zabrzdění brzd. Abyste využili výhod systému,
musíte během zastavování použít nepřerušovaný
brzdný tlak („nepumpujte“ brzdami). Pokud nechcete
přestat brzdit, nesnižujte tlak na brzdový pedál. Po
uvolnění brzdového pedálu se systém HBA deaktivuje.
UPOZORNĚNÍ!
Systém HBA nemůže zabránit přírodním
fyzikálním zákonům, aby působily na
vozidlo, ani nemůže zvýšit trakci danou
panujícím stavem vozovky. Systém HBA nemůže
zabránit haváriím, ani těm pramenícím
z nadměrné rychlosti v zatáčkách, z jízdy na
velmi kluzkém povrchu nebo haváriím
způsobeným aquaplaningem. Schopnosti vozidla
vybaveného systémem HBA nesmí být nikdy
zneužity lehkomyslným nebo nebezpečným
způsobem, který by mohl ohrozit bezpečnost
řidiče nebo ostatních osob.
SYSTÉM ŘÍZENÍ PROKLUZU (ASR)
Tento systém monitoruje míru prokluzování u každého
hnaného kola. Pokud je zjištěno prokluzování kola, na
prokluzující kolo (kola) je vyvinut brzdný tlak a je snížen
výkon motoru. Tím je zajištěno lepší zrychlení a stabilita.
Systém ASR funguje podobně jako diferenciál
s omezeným prokluzem a řídí prokluzování kol hnané
nápravy. Pokud se jedno kolo hnané nápravy otáčí
rychleji než druhé, systém bude brzdit rychleji se
otáčející kolo. To umožní přenášet více točivého
momentu motoru na kolo, které se neotáčí. Tato funkce
zůstane aktivní, i když jsou systémy ASR a ESP
v „Částečně vypnutém“ režimu. Více informací naleznete
v kapitole „Elektronické řízení stability (ESP)“.
124VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
