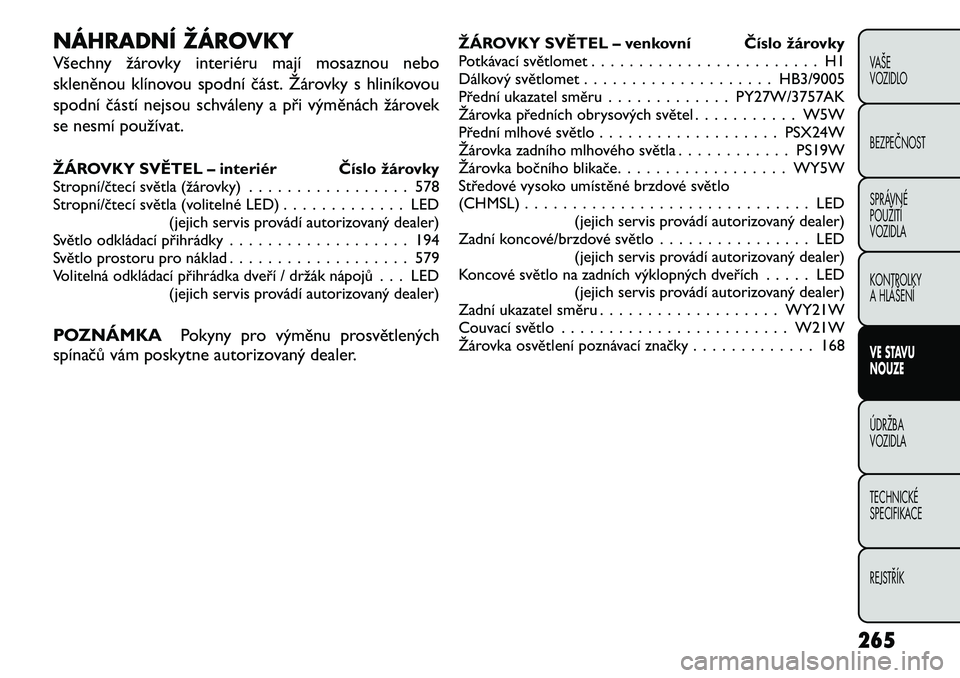

NÁHRADNÍ ŽÁROVKY
Všechny žárovky interiéru mají mosaznou nebo
skleněnou klínovou spodní část. Žárovky s hliníkovou
spodní částí nejsou schváleny a při výměnách žárovek
se nesmí používat.
ŽÁROVKY SVĚTEL – interiér Číslo žárovky
Stropní/čtecí světla (žárovky) . . . . . . . . . . . . . . . . . 578
Stropní/čtecí světla (volitelné LED) . . . . . . . . . . . . . LED(jejich servis provádí autorizovaný dealer)
Světlo odkládací přihrádky . . . . . . . . . . . . . . . . . . . 194
Světlo prostoru pro náklad . . . . . . . . . . . . . . . . . . . 579
Volitelná odkládací přihrádka dveří / držák nápojů . . . LED (jejich servis provádí autorizovaný dealer)
POZNÁMKA Pokyny pro výměnu prosvětlených
spínačů vám poskytne autorizovaný dealer. ŽÁROVKY SVĚTEL – venkovní Číslo žárovky
Potkávací světlomet . . . . . . . . . . . . . . . . . . . . . . . . H1
Dálkový světlomet . . . . . . . . . . . . . . . . . . . . HB3/9005
Přední ukazatel směru . . . . . . . . . . . . . PY27W/3757AK
Žárovka předních obrysových světel . . . . . . . . . . . W5W
Přední mlhové světlo . . . . . . . . . . . . . . . . . . . PSX24W
Žárovka zadního mlhového světla . . . . . . . . . . . . PS19W
Žárovka bočního blikače. . . . . . . . . . . . . . . . . . WY5W
Středové vysoko umístěné brzdové světlo
(CHMSL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED
(jejich servis provádí autorizovaný dealer)
Zadní koncové/brzdové světlo . . . . . . . . . . . . . . . . LED (jejich servis provádí autorizovaný dealer)
Koncové světlo na zadních výklopných dveřích . . . . . LED (jejich servis provádí autorizovaný dealer)
Zadní ukazatel směru . . . . . . . . . . . . . . . . . . . WY21W
Couvací světlo . . . . . . . . . . . . . . . . . . . . . . . . W21W
Žárovka osvětlení poznávací značky . . . . . . . . . . . . . 168
265
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

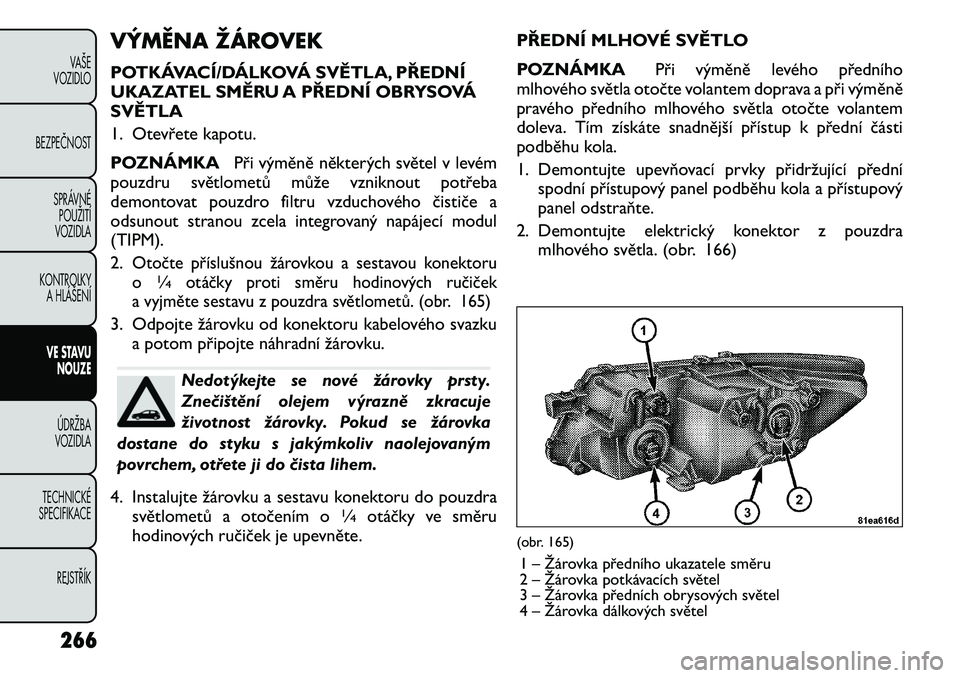

VÝMĚNA ŽÁROVEK
POTKÁVACÍ/DÁLKOVÁ SVĚTLA, PŘEDNÍ
UKAZATEL SMĚRU A PŘEDNÍ OBRYSOVÁSVĚTLA
1. Otevřete kapotu.
POZNÁMKAPři výměně některých světel v levém
pouzdru světlometů může vzniknout potřeba
demontovat pouzdro filtru vzduchového čističe a
odsunout stranou zcela integrovaný napájecí modul
(TIPM). 2.
Otočte příslušnou žárovkou a sestavou konektoru
o
1∕4
otáčky proti směru hodinových ručiček
a vyjměte sestavu z pouzdra světlometů. (obr. 165)
3. Odpojte žárovku od konektoru kabelového svazku a potom připojte náhradní žárovku.
Nedotýkejte se nové žárovky prsty.
Znečištění olejem výrazně zkracuje
životnost žárovky. Pokud se žárovka
dostane do styku s jakýmkoliv naolejovaným
povrchem, otřete ji do čista lihem.
4. Instalujte žárovku a sestavu konektoru do pouzdra světlometů a otočením o
1∕4
otáčky ve směru
hodinových ručiček je upevněte. PŘEDNÍ MLHOVÉ SVĚTLO
POZNÁMKA
Při výměně levého předního
mlhového světla otočte volantem doprava a při výměně
pravého předního mlhového světla otočte volantem
doleva. Tím získáte snadnější přístup k přední části
podběhu kola.
1. Demontujte upevňovací prvky přidržující přední spodní přístupový panel podběhu kola a přístupový
panel odstraňte.
2. Demontujte elektrický konektor z pouzdra mlhového světla. (obr. 166)
(obr. 165)
1 – Žárovka předního ukazatele směru
2 – Žárovka potkávacích světel
3 – Žárovka předních obrysových světel
4 – Žárovka dálkových světel
266
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

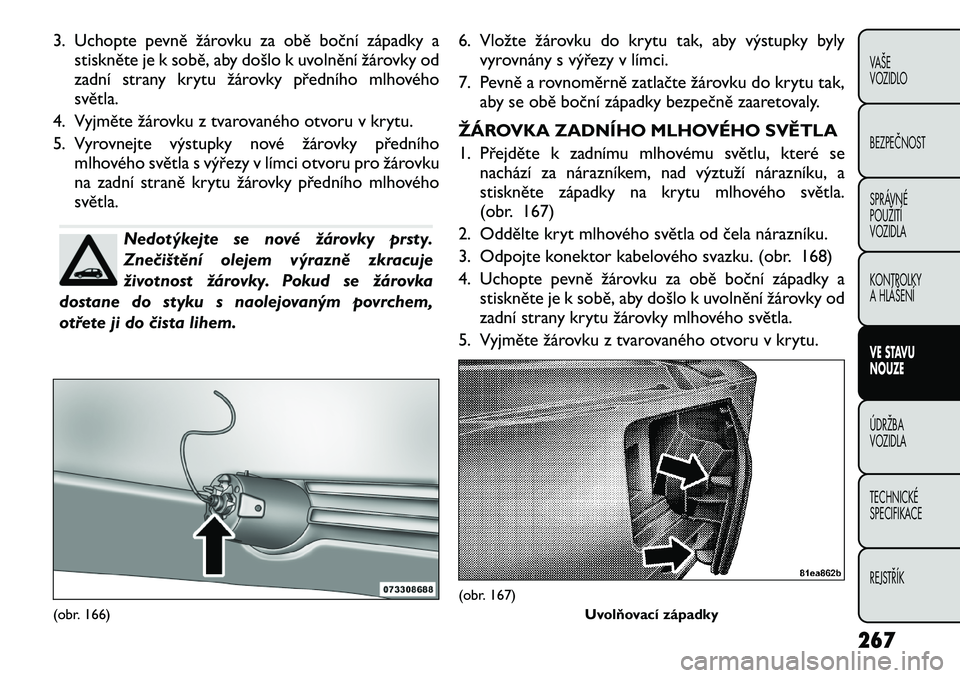

3. Uchopte pevně žárovku za obě boční západky astiskněte je k sobě, aby došlo k uvolnění žárovky od
zadní strany krytu žárovky předního mlhového
světla.
4. Vyjměte žárovku z tvarovaného otvoru v krytu.
5. Vyrovnejte výstupky nové žárovky předního mlhového světla s výřezy v límci otvoru pro žárovku
na zadní straně krytu žárovky předního mlhového
světla.
Nedotýkejte se nové žárovky prsty.
Znečištění olejem výrazně zkracuje
životnost žárovky. Pokud se žárovka
dostane do styku s naolejovaným povrchem,
otřete ji do čista lihem. 6. Vložte žárovku do krytu tak, aby výstupky byly
vyrovnány s výřezy v límci.
7. Pevně a rovnoměrně zatlačte žárovku do krytu tak, aby se obě boční západky bezpečně zaaretovaly.
ŽÁROVKA ZADNÍHO MLHOVÉHO SVĚTLA
1. Přejděte k zadnímu mlhovému světlu, které se nachází za nárazníkem, nad výztuží nárazníku, a
stiskněte západky na krytu mlhového světla.
(obr. 167)
2. Oddělte kryt mlhového světla od čela nárazníku.
3. Odpojte konektor kabelového svazku. (obr. 168)
4. Uchopte pevně žárovku za obě boční západky a stiskněte je k sobě, aby došlo k uvolnění žárovky od
zadní strany krytu žárovky mlhového světla.
5. Vyjměte žárovku z tvarovaného otvoru v krytu.
(obr. 166)
(obr. 167) Uvolňovací západky
267
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

6. Vyjměte žárovku z objímky konektoru a instalujtenáhradní žárovku.
7. Vyrovnejte výstupky nové sestavy žárovky zadního mlhového světla/objímky s výřezy v límci otvoru pro
žárovku na zadní straně krytu žárovky.
8. Vložte žárovku do krytu tak, aby výstupky byly vyrovnány s výřezy v límci.
9. Pevně a rovnoměrně zatlačte žárovku do krytu tak, aby se obě boční západky bezpečně zaaretovaly.
10. Instalujte zpět kryt žárovky.
ŽÁROVKA BOČNÍHO BLIKAČE
Žárovky bočních blikačů se nacházejí v obou předníchblatnících.
1. Odsuňte čočku bočního blikače doleva, aby se uvolnilo pnutí pružiny, a pak ji vyjměte směrem ven. 2. Odpojte žárovku od konektoru kabelového svazku
a potom připojte náhradní žárovku. (obr. 169)
3. Nasaďte pravý háček na straně bočního blikače na plechový díl (musíte dodržet správnou orientaci
písmen na čočkách).
4. Otáčejte bočním blikačem na místě, dokud levá strana nezapadne (uslyšíte tiché cvaknutí).
ZADNÍ UKAZATEL SMĚRU A COUVACÍ
SVĚTLO
Koncová světla mají dvoudílné uspořádání. Koncová
světla / brzdová světla / zadní ukazatele směru jsou
umístěné v rohových panelech karoserie. Koncová
a couvací světla jsou umístěná v zadních výklopných
dveřích.(obr. 168) Elektrický konektor
(obr. 169)Vyjmutí žárovky bočního blikače
268
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

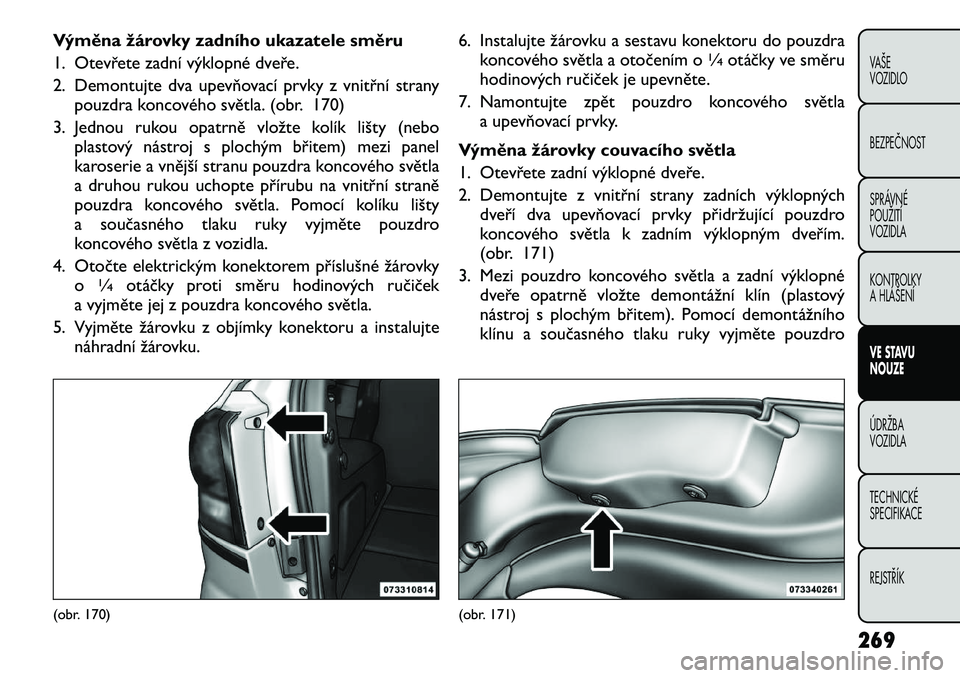

Výměna žárovky zadního ukazatele směru
1. Otevřete zadní výklopné dveře.
2. Demontujte dva upevňovací prvky z vnitřní stranypouzdra koncového světla. (obr. 170)
3. Jednou rukou opatrně vložte kolík lišty (nebo plastový nástroj s plochým břitem) mezi panel
karoserie a vnější stranu pouzdra koncového světla
a druhou rukou uchopte přírubu na vnitřní straně
pouzdra koncového světla. Pomocí kolíku lišty
a současného tlaku ruky vyjměte pouzdro
koncového světla z vozidla.
4. Otočte elektrickým konektorem příslušné žárovky o
1∕4
otáčky proti směru hodinových ručiček
a vyjměte jej z pouzdra koncového světla.
5. Vyjměte žárovku z objímky konektoru a instalujte náhradní žárovku. 6. Instalujte žárovku a sestavu konektoru do pouzdra
koncového světla a otočením o
1∕4otáčky ve směru
hodinových ručiček je upevněte.
7. Namontujte zpět pouzdro koncového světla a upevňovací prvky.
Výměna žárovky couvacího světla
1. Otevřete zadní výklopné dveře.
2. Demontujte z vnitřní strany zadních výklopných dveří dva upevňovací prvky přidržující pouzdro
koncového světla k zadním výklopným dveřím.
(obr. 171)
3. Mezi pouzdro koncového světla a zadní výklopné dveře opatrně vložte demontážní klín (plastový
nástroj s plochým břitem). Pomocí demontážního
klínu a současného tlaku ruky vyjměte pouzdro
(obr. 170)
(obr. 171)
269
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

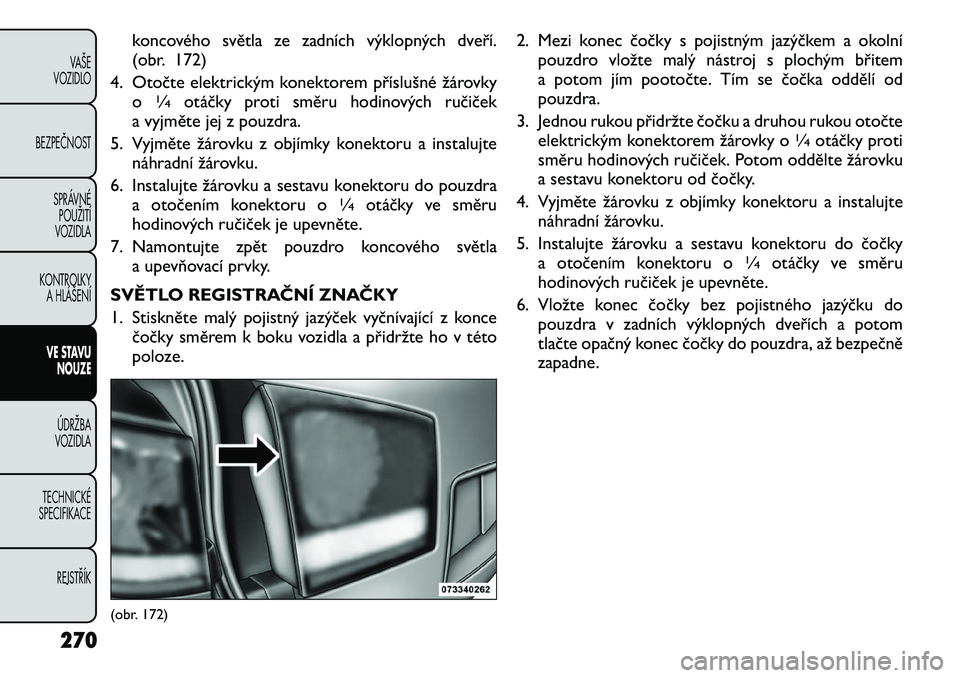

koncového světla ze zadních výklopných dveří.
(obr. 172)
4. Otočte elektrickým konektorem příslušné žárovky o
1∕4
otáčky proti směru hodinových ručiček
a vyjměte jej z pouzdra.
5. Vyjměte žárovku z objímky konektoru a instalujte náhradní žárovku.
6. Instalujte žárovku a sestavu konektoru do pouzdra a otočením konektoru o
1∕4
otáčky ve směru
hodinových ručiček je upevněte.
7. Namontujte zpět pouzdro koncového světla a upevňovací prvky.
SVĚTLO REGISTRAČNÍ ZNAČKY
1. Stiskněte malý pojistný jazýček vyčnívající z konce čočky směrem k boku vozidla a přidržte ho v této
poloze. 2. Mezi konec čočky s pojistným jazýčkem a okolní
pouzdro vložte malý nástroj s plochým břitem
a potom jím pootočte. Tím se čočka oddělí odpouzdra.
3. Jednou rukou přidržte čočku a druhou rukou otočte elektrickým konektorem žárovky o
1∕4otáčky proti
směru hodinových ručiček. Potom oddělte žárovku
a sestavu konektoru od čočky.
4. Vyjměte žárovku z objímky konektoru a instalujte náhradní žárovku.
5. Instalujte žárovku a sestavu konektoru do čočky a otočením konektoru o
1∕4
otáčky ve směru
hodinových ručiček je upevněte.
6. Vložte konec čočky bez pojistného jazýčku do pouzdra v zadních výklopných dveřích a potom
tlačte opačný konec čočky do pouzdra, až bezpečně
zapadne.
(obr. 172)
270
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

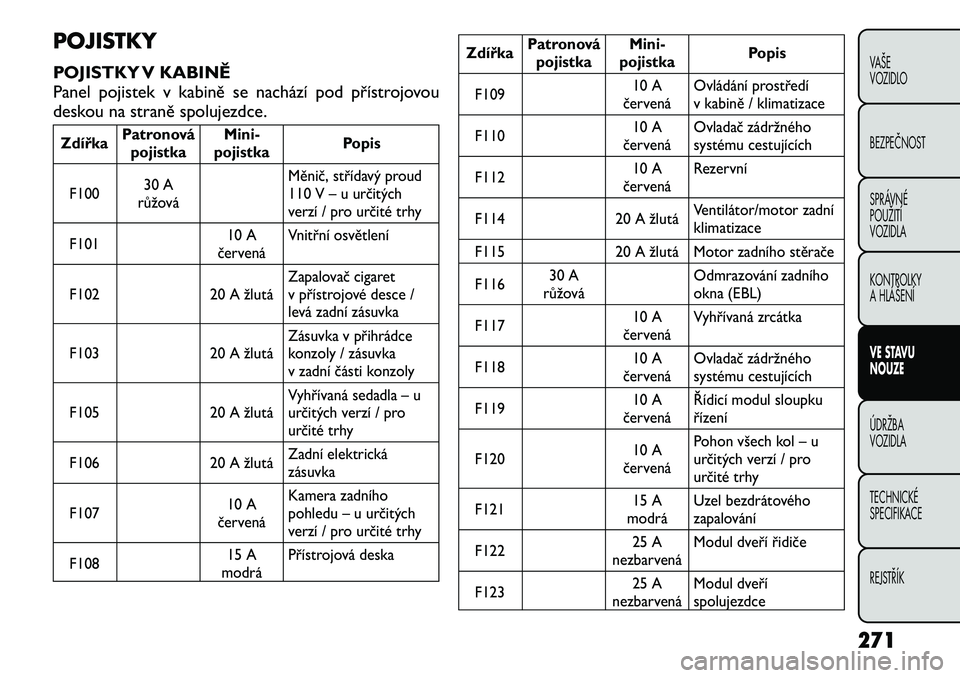

POJISTKY
POJISTKY V KABINĚ
Panel pojistek v kabině se nachází pod přístrojovou
deskou na straně spolujezdce.ZdířkaPatronová
pojistka Mini-
pojistka Popis
F100 30 A
růžová Měnič, střídavý proud
110 V – u určitých
verzí / pro určité trhy
F101 10 A
červená Vnitřní osvětlení
F102 20 A žlutá Zapalovač cigaret
v přístrojové desce /
levá zadní zásuvka
F103 20 A žlutá Zásuvka v přihrádce
konzoly / zásuvka
v zadní části konzoly
F105 20 A žlutá Vyhřívaná sedadla – u
určitých verzí / pro
určité trhy
F106 20 A žlutá Zadní elektrickázásuvka
F107 10 A
červená Kamera zadního
pohledu – u určitých
verzí / pro určité trhy
F108 15 A
modrá Přístrojová deska
Zdířka
Patronová
pojistka Mini-
pojistka Popis
F109 10 A
červená Ovládání prostředí
v kabině / klimatizace
F110 10 A
červená Ovladač zádržného
systému cestujících
F112 10 A
červená Rezervní
F114 20 A žlutá Ventilátor/motor zadní
klimatizace
F115 20 A žlutá Motor zadního stěrače F116 30 A
růžová Odmrazování zadního
okna (EBL)
F117 10 A
červená Vyhřívaná zrcátka
F118 10 A
červená Ovladač zádržného
systému cestujících
F119 10 A
červená Řídicí modul sloupkuřízení
F120 10 A
červená Pohon všech kol – u
určitých verzí / pro
určité trhy
F121 15 A
modrá Uzel bezdrátového
zapalování
F122 25 A
nezbarvená Modul dveří řidiče
F123 25 A
nezbarvená Modul dveříspolujezdce
271VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

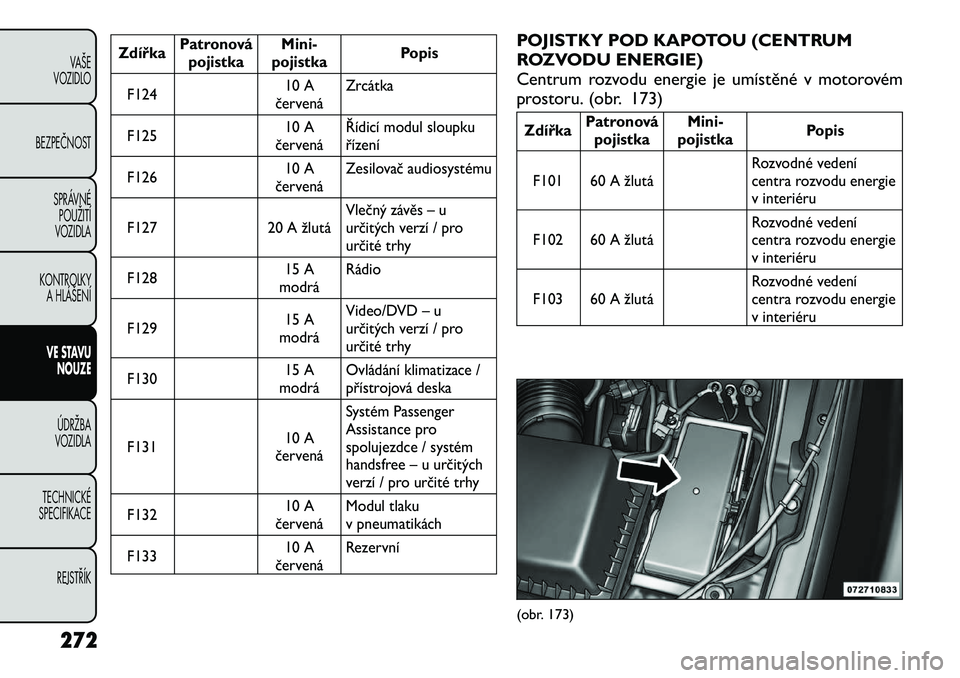

ZdířkaPatronová
pojistka Mini-
pojistka Popis
F124 10 A
červená Zrcátka
F125 10 A
červená Řídicí modul sloupku řízení
F126 10 A
červená Zesilovač audiosystému
F127 20 A žlutá Vlečný závěs – u
určitých verzí / pro
určité trhy
F128 15 A
modrá Rádio
F129 15 A
modrá Video/DVD – u
určitých verzí / pro
určité trhy
F130 15 A
modrá Ovládání klimatizace /
přístrojová deska
F131 10 A
červená Systém Passenger
Assistance pro
spolujezdce / systém
handsfree – u určitých
verzí / pro určité trhy
F132 10 A
červená Modul tlaku
v pneumatikách
F133 10 A
červená Rezervní
POJISTKY POD KAPOTOU (CENTRUM
ROZVODU ENERGIE)
Centrum rozvodu energie je umístěné v motorovém
prostoru. (obr. 173)Zdířka
Patronová
pojistka Mini-
pojistka Popis
F101 60 A žlutá Rozvodné vedení
centra rozvodu energie
v interiéru
F102 60 A žlutá Rozvodné vedení
centra rozvodu energie
v interiéru
F103 60 A žlutá Rozvodné vedení
centra rozvodu energie
v interiéru(obr. 173)
272
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

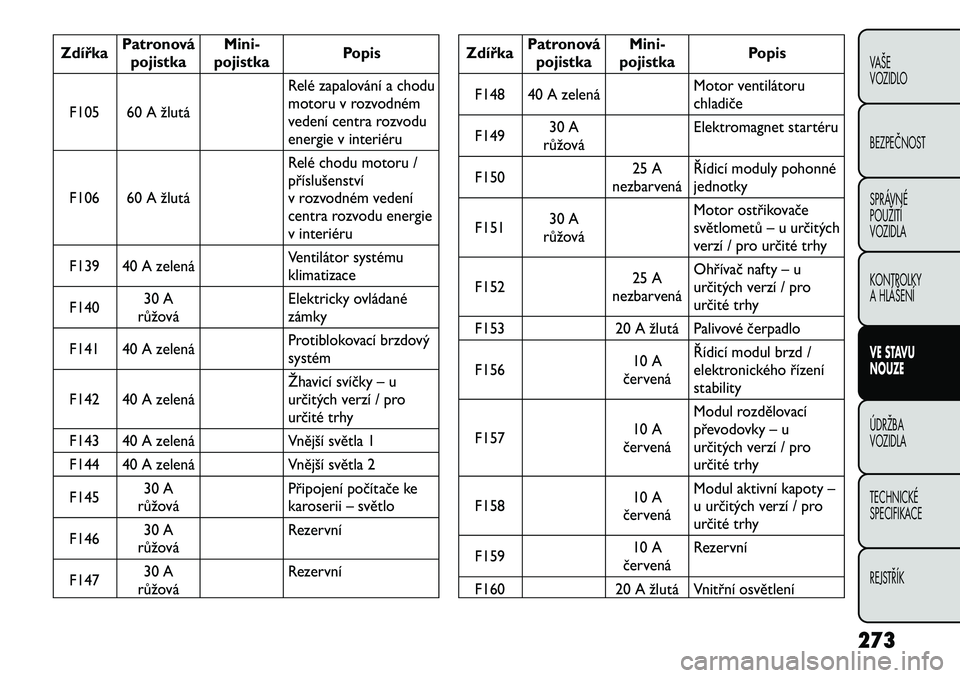

ZdířkaPatronová
pojistka Mini-
pojistka Popis
F105 60 A žlutá Relé zapalování a chodu
motoru v rozvodném
vedení centra rozvodu
energie v interiéru
F106 60 A žlutá Relé chodu motoru /příslušenství
v rozvodném vedení
centra rozvodu energie
v interiéru
F139 40 A zelená Ventilátor systému
klimatizace
F140 30 A
růžová Elektricky ovládanézámky
F141 40 A zelená Protiblokovací brzdový
systém
F142 40 A zelená Žhavicí svíčky – u
určitých verzí / pro
určité trhy
F143 40 A zelená Vnější světla 1
F144 40 A zelená Vnější světla 2 F145 30 A
růžová Připojení počítače ke
karoserii – světlo
F146 30 A
růžová Rezervní
F147 30 A
růžová Rezervní
Zdířka
Patronová
pojistka Mini-
pojistka Popis
F148 40 A zelená Motor ventilátoru
chladiče
F149 30 A
růžová Elektromagnet startéru
F150 25 A
nezbarvená Řídicí moduly pohonnéjednotky
F151 30 A
růžová Motor ostřikovače
světlometů – u určitých
verzí / pro určité trhy
F152 25 A
nezbarvená Ohřívač nafty – u
určitých verzí / pro
určité trhy
F153 20 A žlutá Palivové čerpadlo F156 10 A
červená Řídicí modul brzd /
elektronického řízení
stability
F157 10 A
červená Modul rozdělovací
převodovky – u
určitých verzí / pro
určité trhy
F158 10 A
červená Modul aktivní kapoty –
u určitých verzí / pro
určité trhy
F159 10 A
červená Rezervní
F160 20 A žlutá Vnitřní osvětlení
273VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

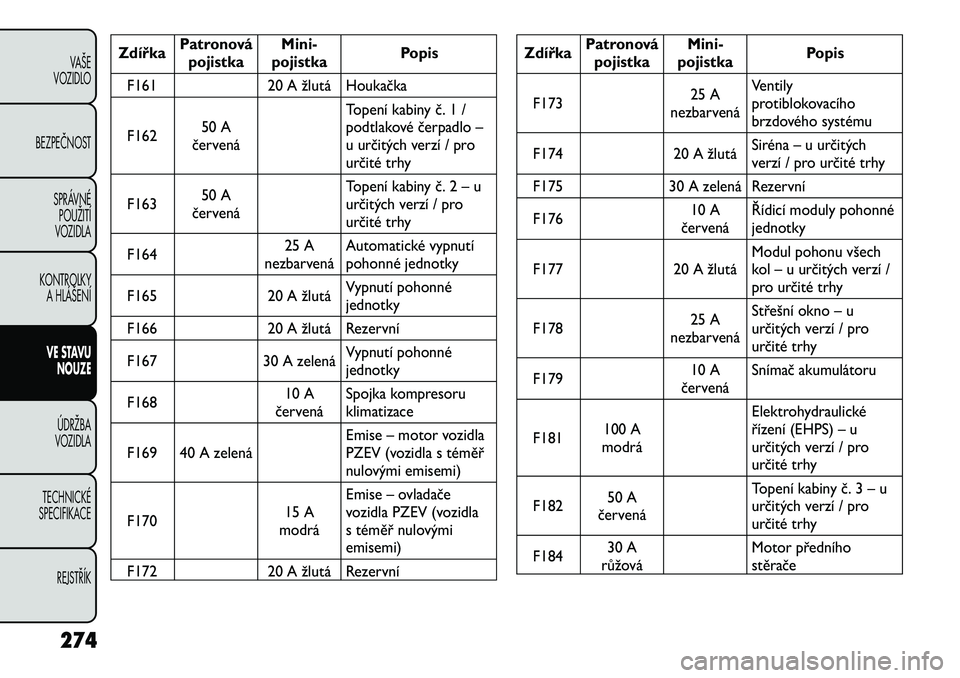

ZdířkaPatronová
pojistka Mini-
pojistka Popis
F161 20 A žlutá Houkačka F162 50 A
červená Topení kabiny č. 1 /
podtlakové čerpadlo –
u určitých verzí / pro
určité trhy
F163 50 A
červená Topení kabiny č. 2 – u
určitých verzí / pro
určité trhy
F164 25 A
nezbarvená Automatické vypnutí
pohonné jednotky
F165 20 A žlutá Vypnutí pohonnéjednotky
F166 20 A žlutá Rezervní
F167 30 A zelená Vypnutí pohonné jednotky
F168 10 A
červená Spojka kompresoru
klimatizace
F169 40 A zelená Emise – motor vozidla
PZEV (vozidla s téměř
nulovými emisemi)
F170 15 A
modrá Emise – ovladače
vozidla PZEV (vozidla
s téměř nulovýmiemisemi)
F172 20 A žlutá Rezervní
Zdířka Patronová
pojistka Mini-
pojistka Popis
F173 25 A
nezbarvená Ventily
protiblokovacího
brzdového systému
F174 20 A žlutá Siréna – u určitých
verzí / pro určité trhy
F175 30 A zelená Rezervní F176 10 A
červená Řídicí moduly pohonné jednotky
F177 20 A žlutá Modul pohonu všech
kol – u určitých verzí /
pro určité trhy
F178 25 A
nezbarvená Střešní okno – u
určitých verzí / pro
určité trhy
F179 10 A
červená Snímač akumulátoru
F181 100 A
modrá Elektrohydraulické
řízení (EHPS) – u
určitých verzí / pro
určité trhy
F182 50 A
červená Topení kabiny č. 3 – u
určitých verzí / pro
určité trhy
F184 30 A
růžová Motor předního
stěrače
274VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
