FIAT FREEMONT 2012 Návod k použití a údržbě (in Czech)

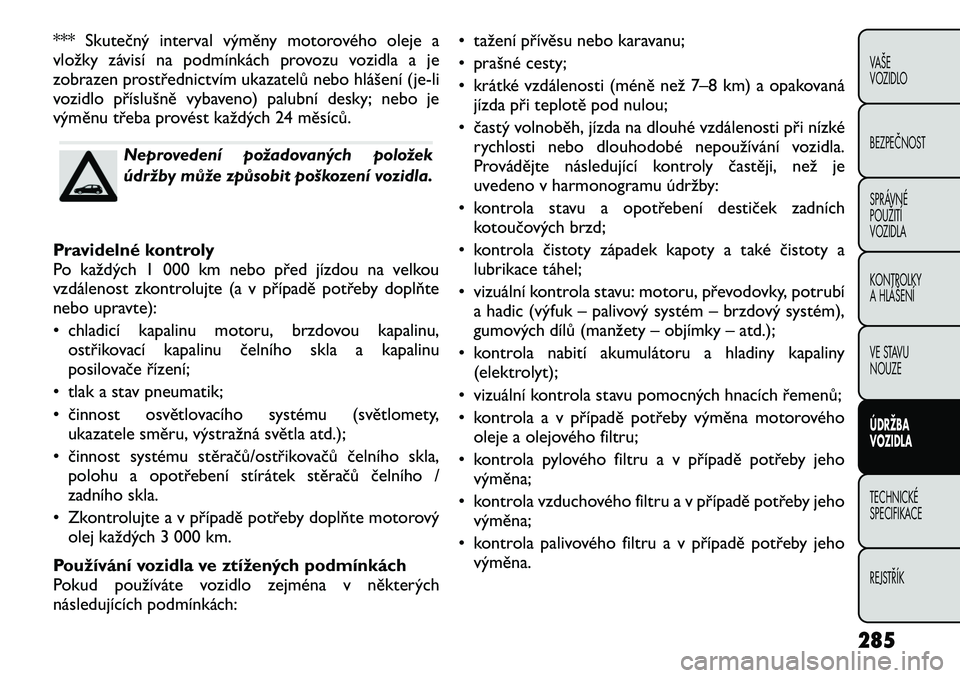

*** Skutečný interval výměny motorového oleje a
vložky závisí na podmínkách provozu vozidla a je
zobrazen prostřednictvím ukazatelů nebo hlášení (je-li
vozidlo příslušně vybaveno) palubní desky; nebo je
výměnu třeba provést každých 24 měsíců.
Neprovedení požadovaných položek
údržby může způsobit poškození vozidla.
Pravidelné kontroly
Po každých 1 000 km nebo před jízdou na velkou
vzdálenost zkontrolujte (a v případě potřeby doplňte
nebo upravte):
• chladicí kapalinu motoru, brzdovou kapalinu, ostřikovací kapalinu čelního skla a kapalinu
posilovače řízení;
• tlak a stav pneumatik;
• činnost osvětlovacího systému (světlomety, ukazatele směru, výstražná světla atd.);
• činnost systému stěračů/ostřikovačů čelního skla, polohu a opotřebení stírátek stěračů čelního /
zadního skla.
• Zkontrolujte a v případě potřeby doplňte motorový olej každých 3 000 km.
Používání vozidla ve ztížených podmínkách
Pokud používáte vozidlo zejména v některých
následujících podmínkách: • tažení přívěsu nebo karavanu;
• prašné cesty;
• krátké vzdálenosti (méně než 7–8 km) a opakovaná
jízda při teplotě pod nulou;
• častý volnoběh, jízda na dlouhé vzdálenosti při nízké rychlosti nebo dlouhodobé nepoužívání vozidla.
Provádějte následující kontroly častěji, než je
uvedeno v harmonogramu údržby:
• kontrola stavu a opotřebení destiček zadních kotoučových brzd;
• kontrola čistoty západek kapoty a také čistoty a lubrikace táhel;
• vizuální kontrola stavu: motoru, převodovky, potrubí a hadic (výfuk – palivový systém – brzdový systém),
gumových dílů (manžety – objímky – atd.);
• kontrola nabití akumulátoru a hladiny kapaliny (elektrolyt);
• vizuální kontrola stavu pomocných hnacích řemenů;
• kontrola a v případě potřeby výměna motorového oleje a olejového filtru;
• kontrola pylového filtru a v případě potřeby jeho výměna;
• kontrola vzduchového filtru a v případě potřeby jeho výměna;
• kontrola palivového filtru a v případě potřeby jeho výměna.
285
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

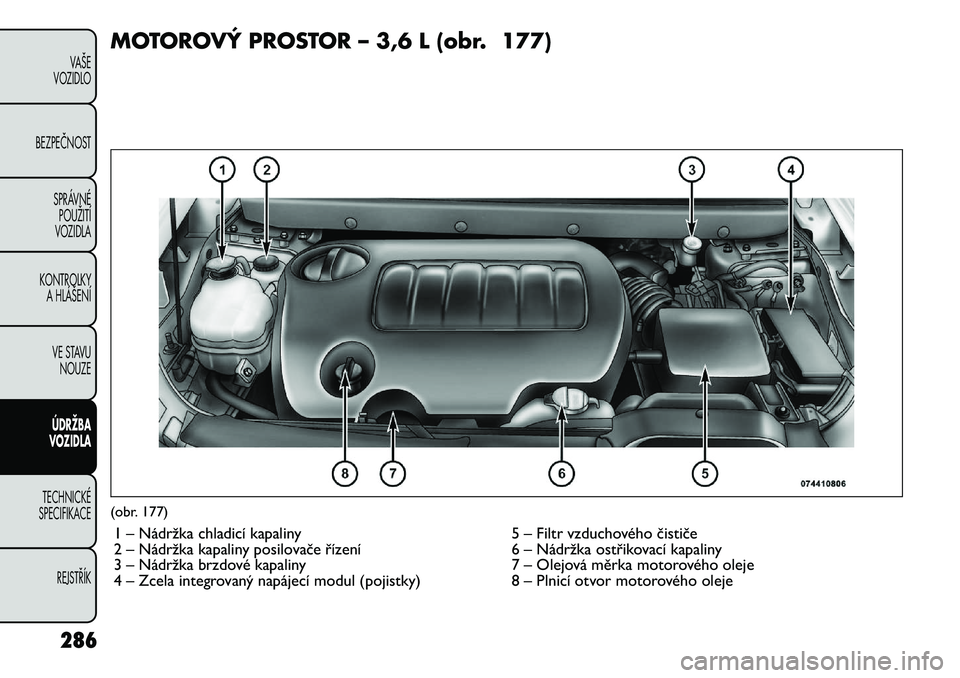

MOTOROVÝ PROSTOR – 3,6 L (obr. 177)(obr. 177)1 – Nádržka chladicí kapaliny 5 – Filtr vzduchového čističe
2 – Nádržka kapaliny posilovače řízení 6 – Nádržka ostřikovací kapaliny
3 – Nádržka brzdové kapaliny 7 – Olejová měrka motorového oleje
4 – Zcela integrovaný napájecí modul (pojistky) 8 – Plnicí otvor motorového oleje
286
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

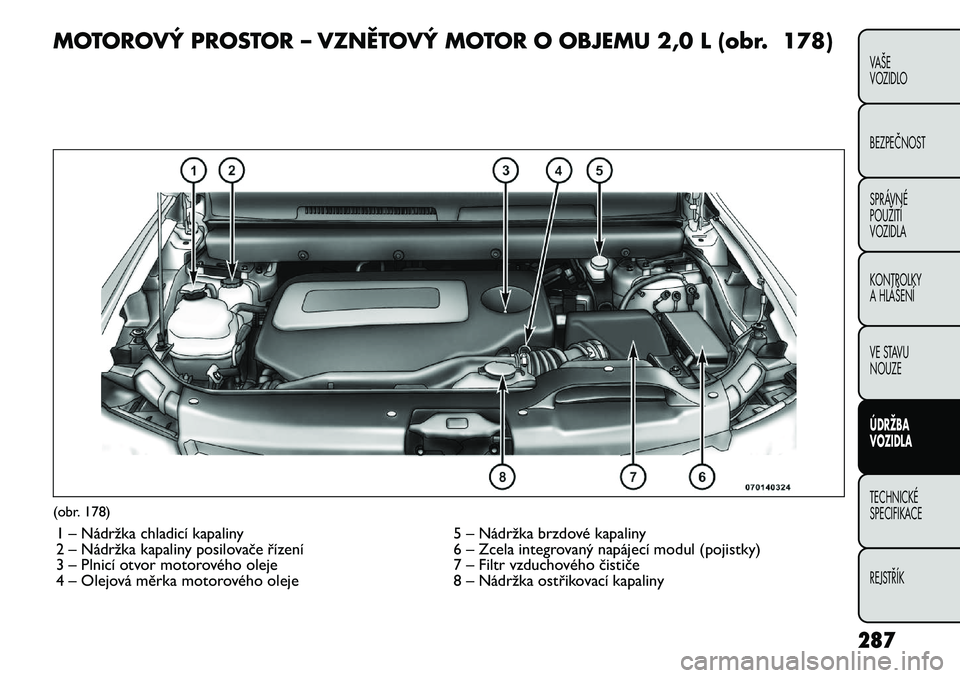

MOTOROVÝ PROSTOR – VZNĚTOVÝ MOTOR O OBJEMU 2,0 L (obr. 178)(obr. 178)1 – Nádržka chladicí kapaliny 5 – Nádržka brzdové kapaliny
2 – Nádržka kapaliny posilovače řízení 6 – Zcela integrovaný napájecí modul (pojistky)
3 – Plnicí otvor motorového oleje 7 – Filtr vzduchového čističe
4 – Olejová měrka motorového oleje 8 – Nádržka ostřikovací kapaliny
287
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

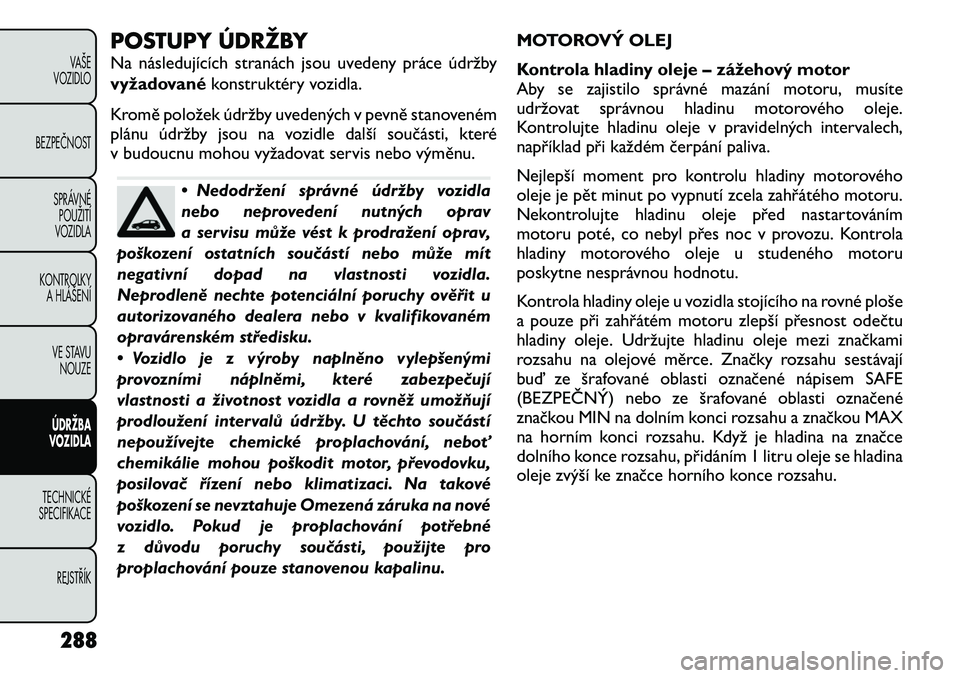

POSTUPY ÚDRŽBY
Na následujících stranách jsou uvedeny práce údržby
vyžadovanékonstruktéry vozidla.
Kromě položek údržby uvedených v pevně stanoveném
plánu údržby jsou na vozidle další součásti, které
v budoucnu mohou vyžadovat servis nebo výměnu.
• Nedodržení správné údržby vozidla
nebo neprovedení nutných oprav
a servisu může vést k prodražení oprav,
poškození ostatních součástí nebo může mít
negativní dopad na vlastnosti vozidla.
Neprodleně nechte potenciální poruchy ověřit u
autorizovaného dealera nebo v kvalifikovaném
opravárenském středisku.
• Vozidlo je z výroby naplněno vylepšenými
provozními náplněmi, které zabezpečují
vlastnosti a životnost vozidla a rovněž umožňují
prodloužení intervalů údržby. U těchto součástí
nepoužívejte chemické proplachování, neboť
chemikálie mohou poškodit motor, převodovku,
posilovač řízení nebo klimatizaci. Na takové
poškození se nevztahuje Omezená záruka na nové
vozidlo. Pokud je proplachování potřebné
z důvodu poruchy součásti, použijte pro
proplachování pouze stanovenou kapalinu. MOTOROVÝ OLEJ
Kontrola hladiny oleje – zážehový motor
Aby se zajistilo správné mazání motoru, musíte
udržovat správnou hladinu motorového oleje.
Kontrolujte hladinu oleje v pravidelných intervalech,
například při každém čerpání paliva.
Nejlepší moment pro kontrolu hladiny motorového
oleje je pět minut po vypnutí zcela zahřátého motoru.
Nekontrolujte hladinu oleje před nastartováním
motoru poté, co nebyl přes noc v provozu. Kontrola
hladiny motorového oleje u studeného motoru
poskytne nesprávnou hodnotu.
Kontrola hladiny oleje u vozidla stojícího na rovné ploše
a pouze při zahřátém motoru zlepší přesnost odečtu
hladiny oleje. Udržujte hladinu oleje mezi značkami
rozsahu na olejové měrce. Značky rozsahu sestávají
buď ze šrafované oblasti označené nápisem SAFE
(BEZPEČNÝ) nebo ze šrafované oblasti označené
značkou MIN na dolním konci rozsahu a značkou MAX
na horním konci rozsahu. Když je hladina na značce
dolního konce rozsahu, přidáním 1 litru oleje se hladina
oleje zvýší ke značce horního konce rozsahu.
288
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

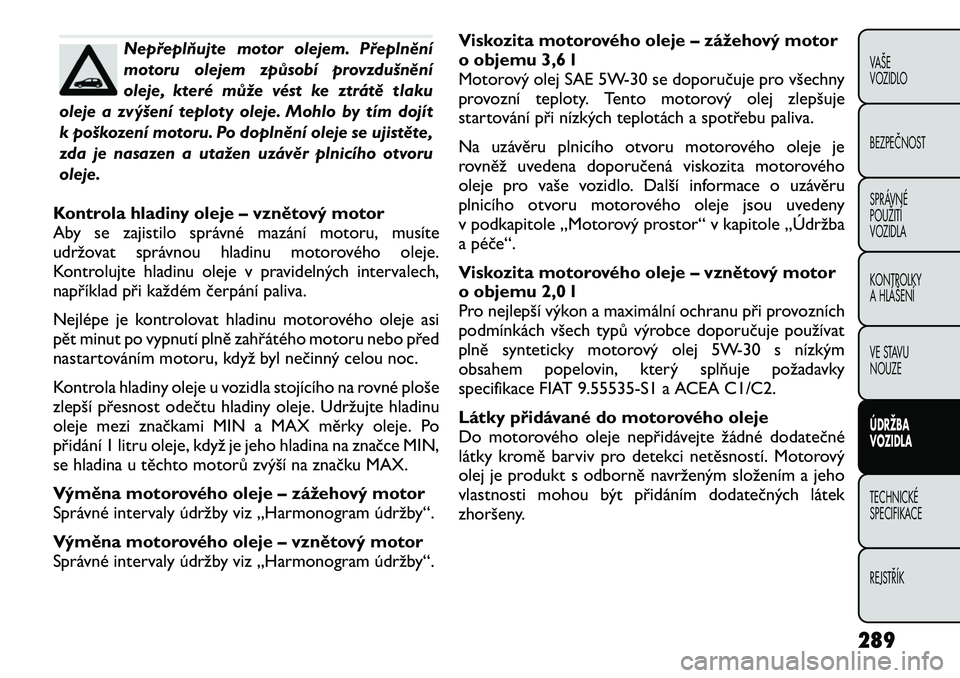

Nepřeplňujte motor olejem. Přeplnění
motoru olejem způsobí provzdušnění
oleje, které může vést ke ztrátě tlaku
oleje a zvýšení teploty oleje. Mohlo by tím dojít
k poškození motoru. Po doplnění oleje se ujistěte,
zda je nasazen a utažen uzávěr plnicího otvoru
oleje.
Kontrola hladiny oleje – vznětový motor
Aby se zajistilo správné mazání motoru, musíte
udržovat správnou hladinu motorového oleje.
Kontrolujte hladinu oleje v pravidelných intervalech,
například při každém čerpání paliva.
Nejlépe je kontrolovat hladinu motorového oleje asi
pět minut po vypnutí plně zahřátého motoru nebo před
nastartováním motoru, když byl nečinný celou noc.
Kontrola hladiny oleje u vozidla stojícího na rovné ploše
zlepší přesnost odečtu hladiny oleje. Udržujte hladinu
oleje mezi značkami MIN a MAX měrky oleje. Po
přidání 1 litru oleje, když je jeho hladina na značce MIN,
se hladina u těchto motorů zvýší na značku MAX.
Výměna motorového oleje – zážehový motor
Správné intervaly údržby viz „Harmonogram údržby“.
Výměna motorového oleje – vznětový motor
Správné intervaly údržby viz „Harmonogram údržby“. Viskozita motorového oleje – zážehový motor
o objemu 3,6 l
Motorový olej SAE 5W
-30 sedoporučuje pro všechny
provozní teploty. Tento motorový olej zlepšuje
startování při nízkých teplotách a spotřebu paliva.
Na uzávěru plnicího otvoru motorového oleje je
rovněž uvedena doporučená viskozita motorového
oleje pro vaše vozidlo. Další informace o uzávěru
plnicího otvoru motorového oleje jsou uvedeny
v podkapitole „Motorový prostor“ v kapitole „Údržba
a péče“.
Viskozita motorového oleje – vznětový motor
o objemu 2,0 l
Pro nejlepší výkon a maximální ochranu při provozních
podmínkách všech typů výrobce doporučuje používat
plně synteticky motorový olej 5W -30 s nízkým
obsahem popelovin, který splňuje požadavky
specifikace FIAT 9.55535-S1 a ACEA C1/C2.
Látky přidávané do motorového oleje
Do motorového oleje nepřidávejte žádné dodatečné
látky kromě barviv pro detekci netěsností. Motorový
olej je produkt s odborně navrženým složením a jeho
vlastnosti mohou být přidáním dodatečných látek
zhoršeny.
289
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

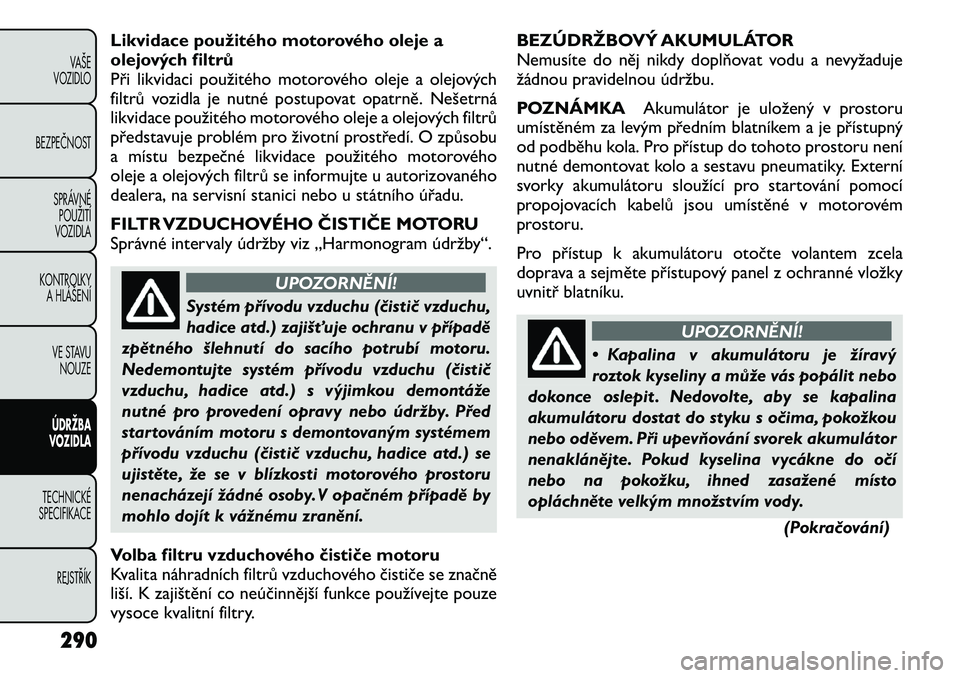

Likvidace použitého motorového oleje a
olejových filtrů
Při likvidaci použitého motorového oleje a olejových
filtrů vozidla je nutné postupovat opatrně. Nešetrná
likvidace použitého motorového oleje a olejových filtrů
představuje problém pro životní prostředí. O způsobu
a místu bezpečné likvidace použitého motorového
oleje a olejových filtrů se informujte u autorizovaného
dealera, na servisní stanici nebo u státního úřadu.
FILTR VZDUCHOVÉHO ČISTIČE MOTORU
Správné intervaly údržby viz „Harmonogram údržby“.
UPOZORNĚNÍ!
Systém přívodu vzduchu (čistič vzduchu,
hadice atd.) zajišťuje ochranu v případě
zpětného šlehnutí do sacího potrubí motoru.
Nedemontujte systém přívodu vzduchu (čistič
vzduchu, hadice atd.) s výjimkou demontáže
nutné pro provedení opravy nebo údržby. Před
startováním motoru s demontovaným systémem
přívodu vzduchu (čistič vzduchu, hadice atd.) se
ujistěte, že se v blízkosti motorového prostoru
nenacházejí žádné osoby.V opačném případě by
mohlo dojít k vážnému zranění.
Volba filtru vzduchového čističe motoru
Kvalita náhradních filtrů vzduchového čističe se značně
liší. K zajištění co neúčinnější funkce používejte pouze
vysoce kvalitní filtry. BEZÚDRŽBOVÝ AKUMULÁTOR
Nemusíte do něj nikdy doplňovat vodu a nevyžaduje
žádnou pravidelnou údržbu.
POZNÁMKA
Akumulátor je uložený v prostoru
umístěném za levým předním blatníkem a je přístupný
od podběhu kola. Pro přístup do tohoto prostoru není
nutné demontovat kolo a sestavu pneumatiky. Externí
svorky akumulátoru sloužící pro startování pomocí
propojovacích kabelů jsou umístěné v motorovém
prostoru.
Pro přístup k akumulátoru otočte volantem zcela
doprava a sejměte přístupový panel z ochranné vložky
uvnitř blatníku.
UPOZORNĚNÍ!
• Kapalina v akumulátoru je žíravý
roztok kyseliny a může vás popálit nebo
dokonce oslepit . Nedovolte, aby se kapalina
akumulátoru dostat do styku s očima, pokožkou
nebo oděvem. Při upevňování svorek akumulátor
nenaklánějte. Pokud kyselina vycákne do očí
nebo na pokožku, ihned zasažené místo
opláchněte velkým množstvím vody.
(Pokračování)
290
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

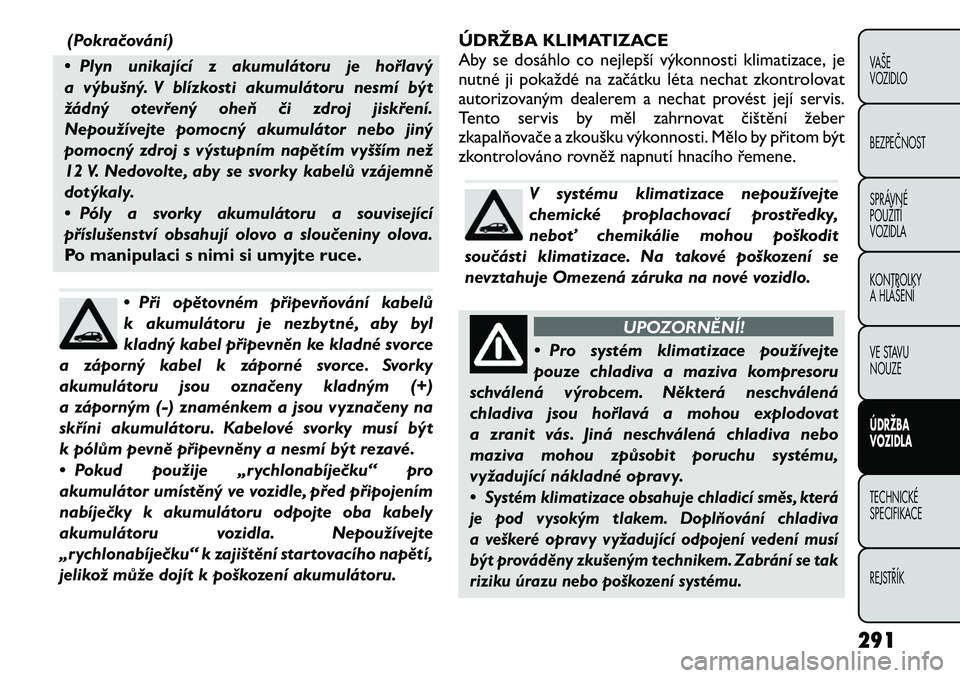

(Pokračování)
• Plyn unikající z akumulátoru je hořlavý
a výbušný. V blízkosti akumulátoru nesmí být
žádný otevřený oheň či zdroj jiskření.
Nepoužívejte pomocný akumulátor nebo jiný
pomocný zdroj s výstupním napětím vyšším než
12 V. Nedovolte, aby se svorky kabelů vzájemně
dotýkaly.
• Póly a svorky akumulátoru a související
příslušenství obsahují olovo a sloučeniny olova.
Po manipulaci s nimi si umyjte ruce.
• Při opětovném připevňování kabelů
k akumulátoru je nezbytné, aby byl
kladný kabel připevněn ke kladné svorce
a záporný kabel k záporné svorce. Svorky
akumulátoru jsou označeny kladným (+)
a záporným (-) znaménkem a jsou vyzn ačeny na
skříni akumulátoru. Kabelové svorky musí být
k pólům pevně připevněny a nesmí být rezavé.
• Pokud použije „rychlonabíječku“ pro
akumulátor umístěný ve vozidle, před připojením
nabíječky k akumulátoru odpojte oba kabely
akumulátoru vozidla. Nepoužívejte
„rychlonabíječku“ k zajištění startovacího napětí,
jelikož může dojít k poškození akumulátoru. ÚDRŽBA KLIMATIZACE
Aby se dosáhlo co nejlepší výkonnosti klimatizace, je
nutné ji pokaždé na začátku léta nechat zkontrolovat
autorizovaným dealerem a nechat provést její servis.
Tento servis by měl zahrnovat čištění žeber
zkapalňovače a zkoušku výkonnosti. Mělo by přitom být
zkontrolováno rovněž napnutí hnacího řemene.
V systému klimatizace nepoužívejte
chemické proplachovací prostředky,
neboť chemikálie mohou poškodit
součásti klimatizace. Na takové poškození se
nevztahuje Omezená záruka na nové vozidlo.
UPOZORNĚNÍ!
• Pro systém klimatizace používejte
pouze chladiva a maziva kompresoru
schválená výrobcem. Některá neschválená
chladiva jsou hořlavá a mohou explodovat
a zranit vás. Jiná neschválená chladiva nebo
maziva mohou způsobit poruchu systému,
vyžadující nákladné opravy. •
Systém klimatizace obsahuje chladicí směs, která
je pod vysokým tlakem. Doplňování chladiva
a veškeré opravy vyžadující odpojení vedení musí
být prováděny zkušeným technikem. Zabrání se tak
riziku úrazu nebo poškození systému.
291VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Regenerace a recyklace chladiva
Chladivo klimatizaceR-134 je fluorovaný uhlovodík
(HFC), který je schválen úřadem Environmental
Protection Agency a je to výrobek chránící ozónovou
vrstvu. Výrobce nicméně doporučuje, aby servis
klimatizace prováděl autorizovaný dealer nebo
autoservisy za pomoci vybavení pro regeneraci
a recyklaci.
POZNÁMKA Používejte pouze výrobcem schválené
těsnicí prostředky systému klimatizace, produkty pro
opravu netěsností, těsnicí kondicionéry, olej
kompresoru a chladiva.
VZDUCHOVÝ FILTR KLIMATIZACE (u
určitých verzí / pro určité trhy)
Správné intervaly údržby viz „Harmonogram údržby“.
UPOZORNĚNÍ!
Nedemontujte vzduchový filtr
klimatizace, když běží ventilátor; může
dojít k úrazu. Vzduchový filtr klimatizace je umístěný v sání čerstvého
vzduchu za odkládací skříňkou. Při výměně filtru
proveďte následující kroky:
1. Otevřete odkládací skříňku a vyjměte celý její obsah.
2. Zatlačte dovnitř přídržný jazýček na obou stranách
odkládací skříňky a současně mírně zatáhněte za
dvířka odkládací skříňky směrem ven, až oba
přídržné jazýčky uvolní otvor dvířek v přístrojové
desce. (obr. 179)
3. Otočte odkládací skříňku dolů.

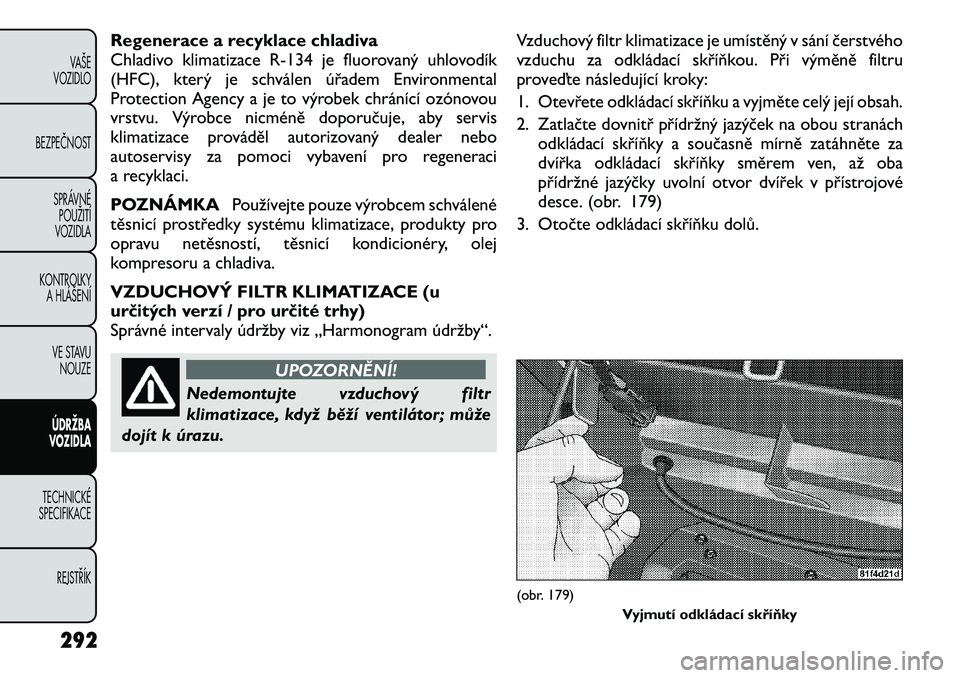

(obr. 179) Vyjmutí odkládací skříňky
292
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

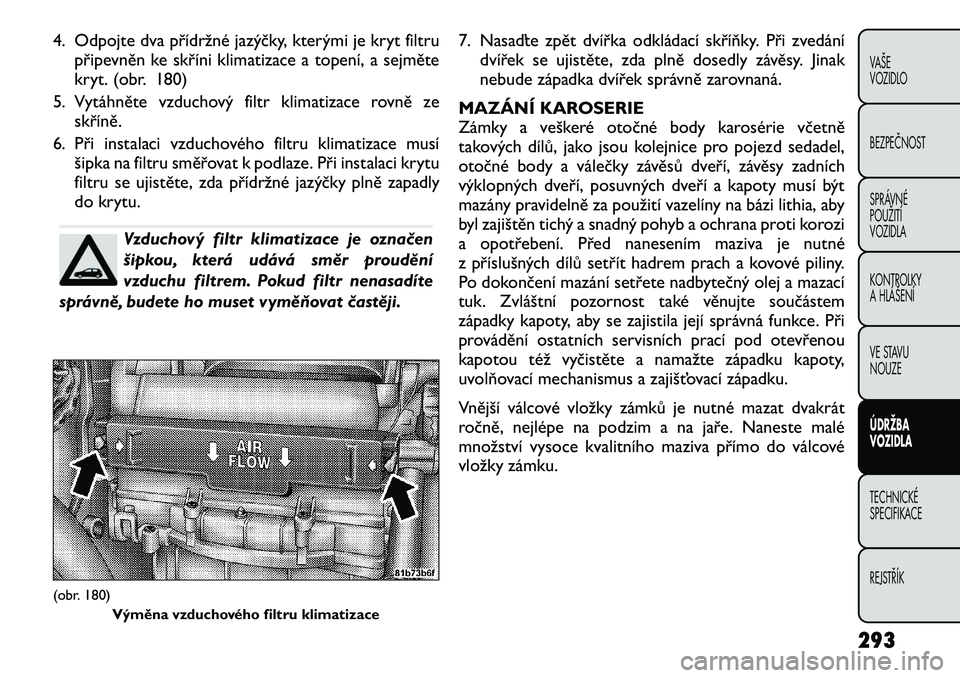

4. Odpojte dva přídržné jazýčky, kterými je kryt filtrupřipevněn ke skříni klimatizace a topení, a sejměte
kryt. (obr. 180)
5. Vytáhněte vzduchový filtr klimatizace rovně ze skříně.
6. Při instalaci vzduchového filtru klimatizace musí šipka na filtru směřovat k podlaze. Při instalaci krytu
filtru se ujistěte, zda přídržné jazýčky plně zapadly
do krytu.
Vzduchový filtr klimatizace je označen
šipkou, která udává směr proudění
vzduchu filtrem. Pokud filtr nenasadíte
správně, budete ho muset vyměňovat častěji. 7. Nasaďte zpět dvířka odkládací skříňky. Při zvedání
dvířek se ujistěte, zda plně dosedly závěsy. Jinak
nebude západka dvířek správně zarovnaná.
MAZÁNÍ KAROSERIE
Zámky a veškeré otočné body karosérie včetně
takových dílů, jako jsou kolejnice pro pojezd sedadel,
otočné body a válečky závěsů dveří, závěsy zadních
výklopných dveří, posuvných dveří a kapoty musí být
mazány pravidelně za použití vazelíny na bázi lithia, aby
byl zajištěn tichý a snadný pohyb a ochrana proti korozi
a opotřebení. Před nanesením maziva je nutné
z příslušných dílů setřít hadrem prach a kovové piliny.
Po dokončení mazání setřete nadbytečný olej a mazací
tuk. Zvláštní pozornost také věnujte součástem
západky kapoty, aby se zajistila její správná funkce. Při
provádění ostatních servisních prací pod otevřenou
kapotou též vyčistěte a namažte západku kapoty,
uvolňovací mechanismus a zajišťovací západku.
Vnější válcové vložky zámků je nutné mazat dvakrát
ročně, nejlépe na podzim a na jaře. Naneste malé
množství vysoce kvalitního maziva přímo do válcové
vložky zámku.
(obr. 180) Výměna vzduchového filtru klimatizace
293
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

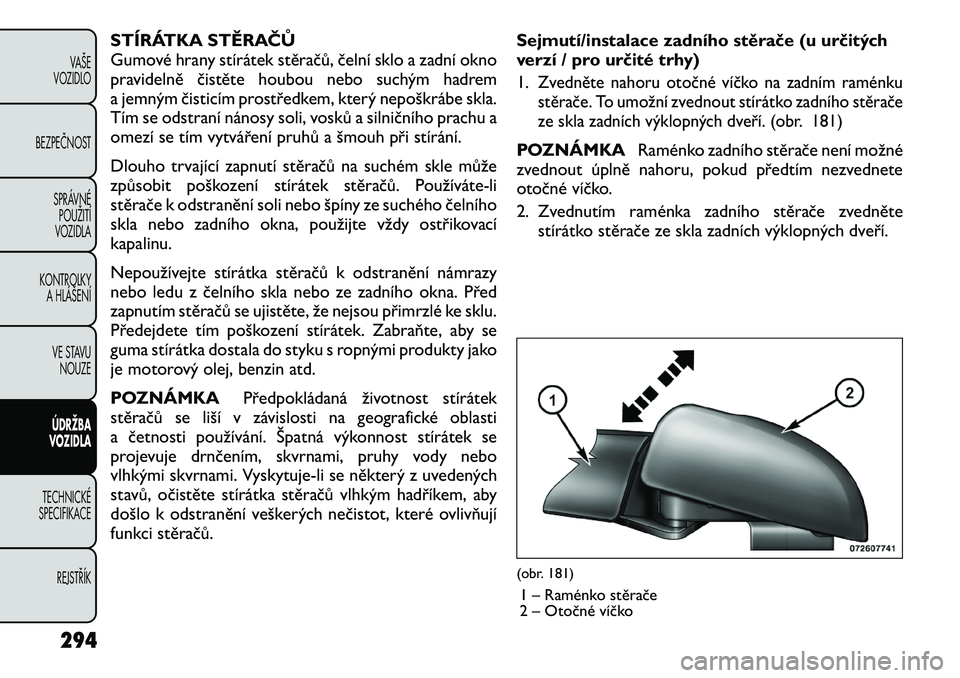

STÍRÁTKA STĚRAČŮ
Gumové hrany stírátek stěračů, čelní sklo a zadní okno
pravidelně čistěte houbou nebo suchým hadrem
a jemným čisticím prostředkem, který nepoškrábe skla.
Tím se odstraní nánosy soli, vosků a silničního prachu a
omezí se tím vytváření pruhů a šmouh při stírání.
Dlouho trvající zapnutí stěračů na suchém skle může
způsobit poškození stírátek stěračů. Používáte-li
stěrače k odstranění soli nebo špíny ze suchého čelního
skla nebo zadního okna, použijte vždy ostřikovací
kapalinu.
Nepoužívejte stírátka stěračů k odstranění námrazy
nebo ledu z čelního skla nebo ze zadního okna. Před
zapnutím stěračů se ujistěte, že nejsou přimrzlé ke sklu.
Předejdete tím poškození stírátek. Zabraňte, aby se
guma stírátka dostala do styku s ropnými produkty jako
je motorový olej, benzin atd.
POZNÁMKA Předpokládaná životnost stírátek
stěračů se liší v závislosti na geografické oblasti
a četnosti používání. Špatná výkonnost stírátek se
projevuje drnčením, skvrnami, pruhy vody nebo
vlhkými skvrnami. V yskytuje-li seněkterý z uvedených
stavů, očistěte stírátka stěračů vlhkým hadříkem, aby
došlo k odstranění veškerých nečistot, které ovlivňují
funkci stěračů. Sejmutí/instalace zadního stěrače (u určitých
verzí / pro určité trhy) 1.
Zvedněte nahoru otočné víčko na zadním raménku
stěrače. To umožní zvednout stírátko zadního stěrače
ze skla zadních výklopných dveří. (obr. 181)
POZNÁMKA Raménko zadního stěrače není možné
zvednout úplně nahoru, pokud předtím nezvednete
otočné víčko.
2. Zvednutím raménka zadního stěrače zvedněte stírátko stěrače ze skla zadních výklopných dveří.(obr. 181)
1 – Raménko stěrače
2 – Otočné víčko
294
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK
