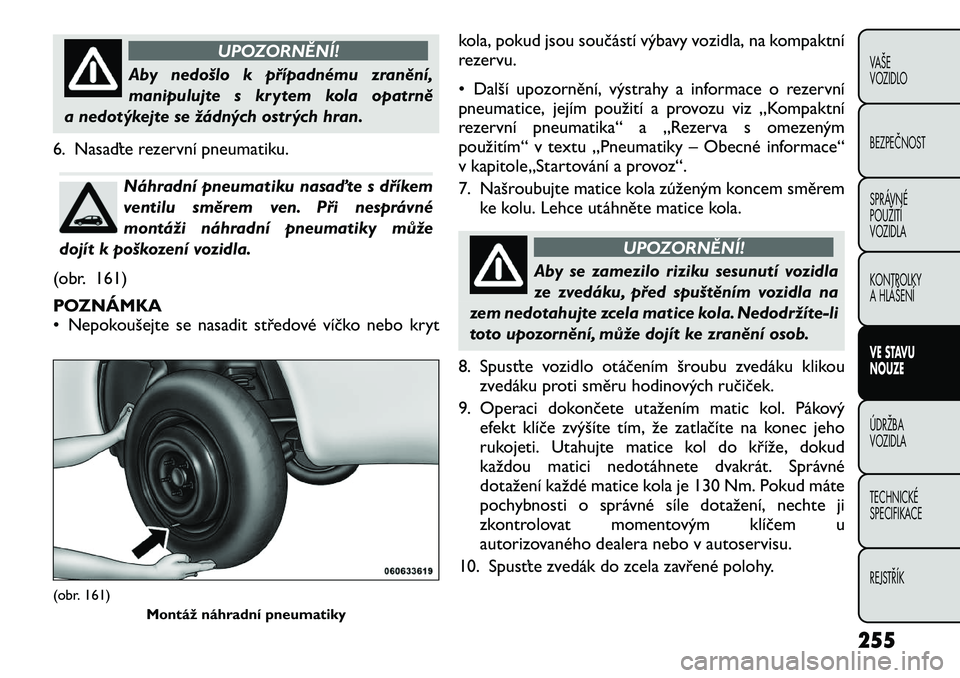

UPOZORNĚNÍ!
Aby nedošlo k případnému zranění,
manipulujte s krytem kola opatrně
a nedotýkejte se žádných ostrých hran.
6. Nasaďte rezervní pneumatiku.Náhradní pneumatiku nasaďte s dříkem
ventilu směrem ven. Při nesprávné
montáži náhradní pneumatiky může
dojít k poškození vozidla.
(obr. 161)
POZNÁMKA
• Nepokoušejte se nasadit středové víčko nebo kryt kola, pokud jsou součástí výbavy vozidla, na kompaktní
rezervu.
• Další upozornění, výstrahy a informace o rezervní
pneumatice, jejím použití a provozu viz „Kompaktní
rezervní pneumatika“ a „Rezerva s omezeným
použitím“ v textu „Pneumatiky – Obecné informace“
v kapitole„Startování a provoz“.
7. Našroubujte matice kola zúženým koncem směrem
ke kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
ze zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodrží te-li
toto upozorn ění, může dojít ke zranění osob.
8. Spusťte vozidlo otáčením šroubu zvedáku klikou zvedáku proti směru hodinových ručiček.
9. Operaci dokončete utažením matic kol. Pákový efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud
každou matici nedotáhnete dvakrát. Správné
dotažení každé matice kola je 130 Nm. Pokud máte
pochybnosti o správné síle dotažení, nechte ji
zkontrolovat momentovým klíčem u
autorizovaného dealera nebo v autoservisu.
10. Spusťte zvedák do zcela zavřené polohy.
(obr. 161) Montáž náhradní pneumatiky
255
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

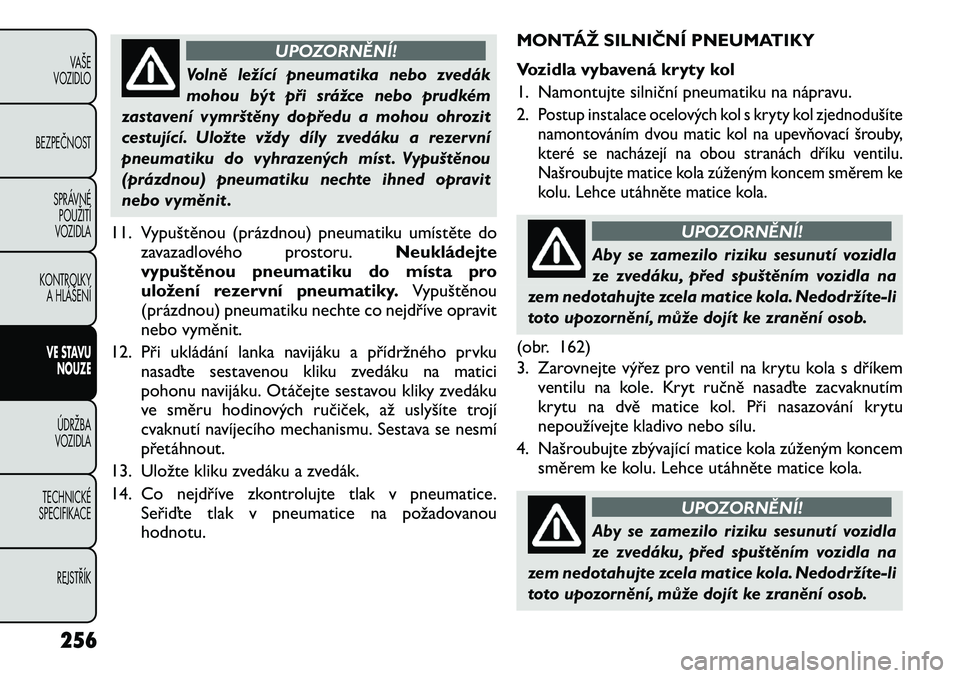

UPOZORNĚNÍ!
Volně ležící pneumatika nebo zvedák
mohou být při srážce nebo prudkém
zastavení vymrštěny dopředu a mohou ohrozit
cestující. Uložte vždy díly zvedáku a rezervní
pneumatiku do vyhrazených míst . Vypuštěnou
(prázdnou) pneumatiku nechte ihned opravit
nebo vyměnit .
11. Vypuštěnou (prázdnou) pneumatiku umístěte do zavazadlového prostoru. Neukládejte
vypuštěnou pneumatiku do místa pro
uložení rezervní pneumatiky. Vypuštěnou
(prázdnou) pneumatiku nechte co nejdříve opravit
nebo vyměnit.
12. Při ukládání lanka navijáku a přídržného prvku nasaďte sestavenou kliku zvedáku na matici
pohonu navijáku. Otáčejte sestavou kliky zvedáku
ve směru hodinových ručiček, až uslyšíte trojí
cvaknutí navíjecího mechanismu. Sestava se nesmí
přetáhnout.
13. Uložte kliku zvedáku a zvedák.
14. Co nejdříve zkontrolujte tlak v pneumatice. Seřiďte tlak v pneumatice na požadovanou hodnotu. MONTÁŽ SILNIČNÍ PNEUMATIKY
Vozidla vybavená kryty kol
1. Namontujte silniční pneumatiku na nápravu.2.
Postup instalace ocelových kol s kryty kol zjednodušíte
namontováním dvou matic kol na upevňovací šrouby,
které se nacházejí na obou stranách dříku ventilu.
Našroubujte matice kola zúženým koncem směrem ke
kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
ze zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodrží te-li
toto upozorn ění, může dojít ke zranění osob.
(obr. 162)
3. Zarovnejte výřez pro ventil na krytu kola s dříkem ventilu na kole. Kryt ručně nasaďte zacvaknutím
krytu na dvě matice kol. Při nasazování krytu
nepoužívejte kladivo nebo sílu.
4. Našroubujte zbývající matice kola zúženým koncem směrem ke kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
ze zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodrží te-li
toto upozorn ění, může dojít ke zranění osob.
256
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

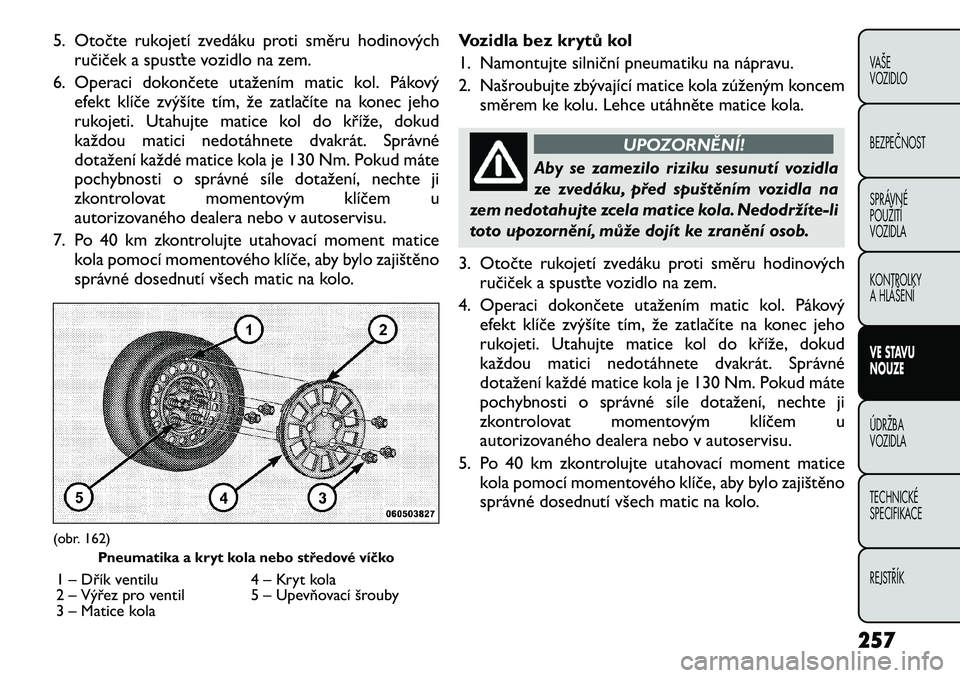

5. Otočte rukojetí zvedáku proti směru hodinovýchručiček a spusťte vozidlo na zem.
6. Operaci dokončete utažením matic kol. Pákový efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud
každou matici nedotáhnete dvakrát. Správné
dotažení každé matice kola je 130 Nm. Pokud máte
pochybnosti o správné síle dotažení, nechte ji
zkontrolovat momentovým klíčem u
autorizovaného dealera nebo v autoservisu.
7. Po 40 km zkontrolujte utahovací moment matice kola pomocí momentového klíče, aby bylo zajištěno
správné dosednutí všech matic na kolo. Vozidla bez krytů kol
1. Namontujte silniční pneumatiku na nápravu.
2. Našroubujte zbývající matice kola zúženým koncem
směrem ke kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
ze zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodrží te-li
toto upozorn ění, může dojít ke zranění osob.
3. Otočte rukojetí zvedáku proti směru hodinových ručiček a spusťte vozidlo na zem.
4. Operaci dokončete utažením matic kol. Pákový efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud
každou matici nedotáhnete dvakrát. Správné
dotažení každé matice kola je 130 Nm. Pokud máte
pochybnosti o správné síle dotažení, nechte ji
zkontrolovat momentovým klíčem u
autorizovaného dealera nebo v autoservisu.
5. Po 40 km zkontrolujte utahovací moment matice kola pomocí momentového klíče, aby bylo zajištěno
správné dosednutí všech matic na kolo.
(obr. 162) Pneumatika a kryt kola nebo středové víčko
1 – Dřík ventilu 4 – Kryt kola
2 – Výřez pro ventil 5 – Upevňovací šrouby
3 – Matice kola
257
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

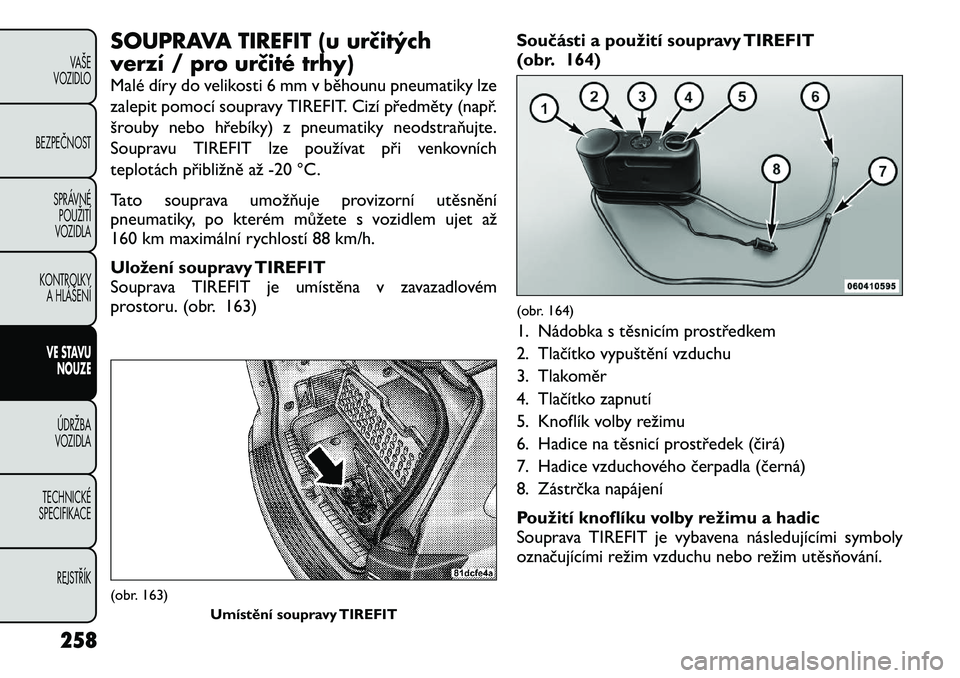

SOUPRAVA TIREFIT (u určitých
verzí / pro určité trhy)
Malé díry do velikosti 6 mm v běhounu pneumatiky lze
zalepit pomocí soupravy TIREFIT. Cizí předměty (např.
šrouby nebo hřebíky) z pneumatiky neodstraňujte.
Soupravu TIREFIT lze používat při venkovních
teplotách přibližně až-20 °C.
Tato souprava umožňuje provizorní utěsnění
pneumatiky, po kterém můžete s vozidlem ujet až
160 km maximální rychlostí 88 km/h.
Uložení soupravy TIREFIT
Souprava TIREFIT je umístěna v zavazadlovém
prostoru. (obr. 163) Součásti a použití soupravy TIREFIT
(obr. 164)
1. Nádobka s těsnicím prostředkem
2. Tlačítko vypuštění vzduchu
3. Tlakoměr
4. Tlačítko zapnutí
5. Knoflík volby režimu
6. Hadice na těsnicí prostředek (čirá)
7. Hadice vzduchového čerpadla (černá)
8. Zástrčka napájení
Použití knoflíku volby režimu a hadic
Souprava TIREFIT je vybavena následujícími symboly
označujícími režim vzduchu nebo režim utěsňování.(obr. 163)
Umístění soupravy TIREFIT
(obr. 164)
258
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

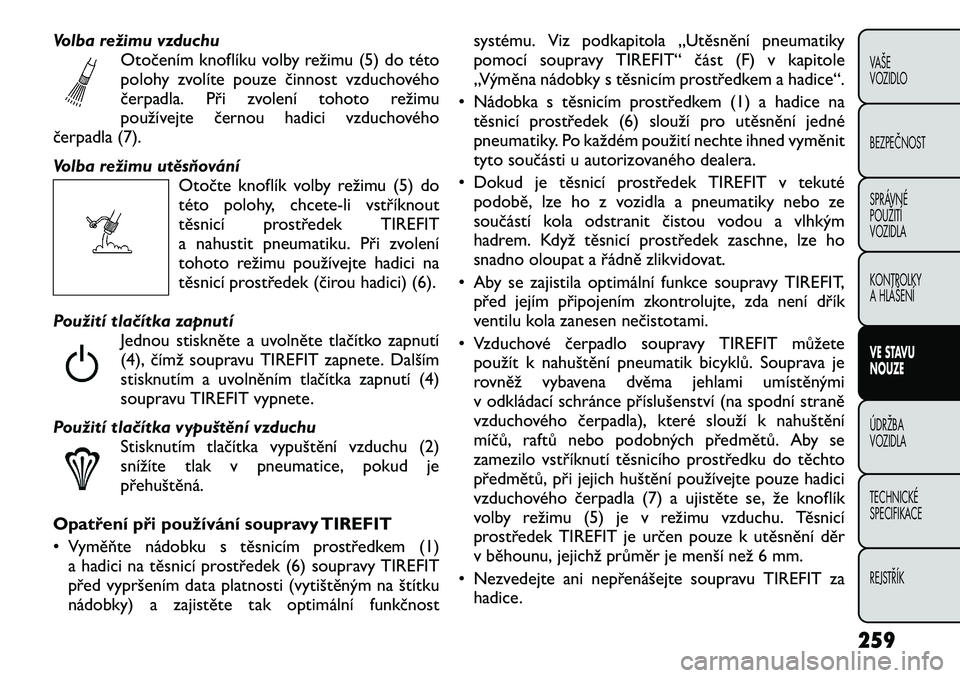

Volba režimu vzduchuOtočením knoflíku volby režimu (5) do této
polohy zvolíte pouze činnost vzduchového
čerpadla. Při zvolení tohoto režimu
používejte černou hadici vzduchového
čerpadla (7).
Volba režimu utěsňování Otočte knoflík volby režimu (5) do
této polohy, chcet e-livstříknout
těsnicí prostředek TIREFIT
a nahustit pneumatiku. Při zvolení
tohoto režimu používejte hadici na
těsnicí prostředek (čirou hadici) (6).
Použití tlačítka zapnutí Jednou stiskněte a uvolněte tlačítko zapnutí
(4), čímž soupravu TIREFIT zapnete. Dalším
stisknutím a uvolněním tlačítka zapnutí (4)
soupravu TIREFIT vypnete.
Použití tlačítka vypuštění vzduchu Stisknutím tlačítka vypuštění vzduchu (2)
snížíte tlak v pneumatice, pokud je
přehuštěná.
Opatření při používání soupravy TIREFIT
• Vyměňte nádobku s těsnicím prostředkem (1) a hadici na těsnicí prostředek (6) soupravy TIREFIT
před vypršením data platnosti (vytištěným na štítku
nádobky) a zajistěte tak optimální funkčnost systému. Viz podkapitola „Utěsnění pneumatiky
pomocí soupravy TIREFIT“ část (F) v kapitole
„Výměna nádobky s těsnicím prostředkem a hadice“.
• Nádobka s těsnicím prostředkem (1) a hadice na těsnicí prostředek (6) slouží pro utěsnění jedné
pneumatiky. Po každém použití nechte ihned vyměnit
tyto součásti u autorizovaného dealera.
• Dokud je těsnicí prostředek TIREFIT v tekuté podobě, lze ho z vozidla a pneumatiky nebo ze
součástí kola odstranit čistou vodou a vlhkým
hadrem. Když těsnicí prostředek zaschne, lze ho
snadno oloupat a řádně zlikvidovat.
• Aby se zajistila optimální funkce soupravy TIREFIT, před jejím připojením zkontrolujte, zda není dřík
ventilu kola zanesen nečistotami.
• Vzduchové čerpadlo soupravy TIREFIT můžete použít k nahuštění pneumatik bicyklů. Souprava je
rovněž vybavena dvěma jehlami umístěnými
v odkládací schránce příslušenství (na spodní straně
vzduchového čerpadla), které slouží k nahuštění
míčů, raftů nebo podobných předmětů. Aby se
zamezilo vstříknutí těsnicího prostředku do těchto
předmětů, při jejich huštění používejte pouze hadici
vzduchového čerpadla (7) a ujistěte se, že knoflík
volby režimu (5) je v režimu vzduchu. Těsnicí
prostředek TIREFIT je určen pouze k utěsnění děr
v běhounu, jejichž průměr je menší než 6 mm.
• Nezvedejte ani nepřenášejte soupravu TIREFIT za hadice.
259VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

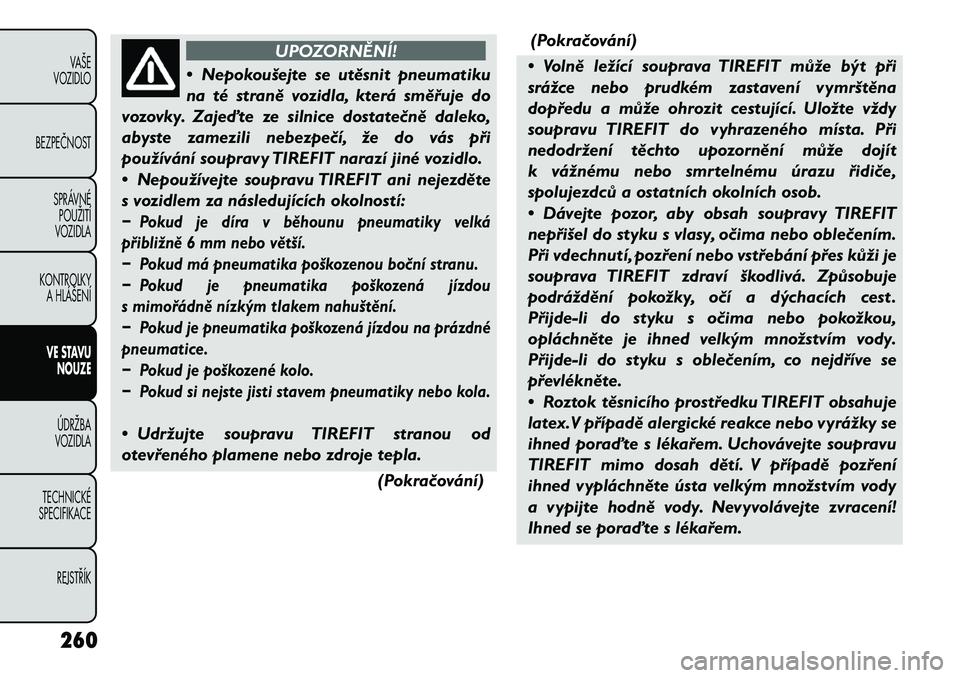

UPOZORNĚNÍ!
• Nepokoušejte se utěsnit pneumatiku
na té straně vozidla, která směřuje do
vozovky. Zajeďte ze silnice dostatečně daleko,
abyste zamezili nebezpečí, že do vás při
používání soupravy TIREFIT narazí jiné vozidlo.
• Nepoužívejte soupravu TIREFIT ani nejezděte
s vozidlem za následujících okolností:
− Pokud je díra v běhounu pneumatiky velká
přibližně 6 mm nebo větší.
− Pokud má pneumatika poškozenou boční stranu.
− Pokud je pneumatika poškozená jízdou
s mimořádně nízkým tlakem nahuštění.
− Pokud je pneumatika poškozená jízdou na prázdné
pneumatice.
− Pokud je poškozené kolo.
− Pokud si nejste jisti stavem pneumatiky nebo kola.• Udržujte soupravu TIREFIT stranou od
otevřeného plamene nebo zdroje tepla.
(Pokračování)(Pokračování)
• Volně ležící souprava TIREFIT může být při
srážce nebo prudkém zastavení vymrštěna
dopředu a může ohrozit cestující. Uložte vždy
soupravu TIREFIT do vyhrazeného místa. Při
nedodržení těchto upozornění může dojít
k vážnému nebo smrtelnému úrazu řidiče,
spolujezdců a ostatních okolních osob.
• Dávejte pozor, aby obsah soupravy TIREFIT
nepřišel do styku s vlasy, očima nebo oblečením.
Při vdechnutí, pozření nebo vstřebání přes kůži je
souprava TIREFIT zdraví škodlivá. Způsobuje
podráždění pokožky, očí a dýchacích cest .Přij de-li do styku s očima nebo pokožkou,
opláchněte je ihned velkým množstvím vody.Přij de-li do styku s oblečením, co nejdříve se
převlékněte.
• Roztok těsnicího prostředku TIREFIT obsahuje
latex.V případě alergické reakce nebo vyrážky se
ihned poraďte s lékařem. Uchovávejte soupravu
TIREFIT mimo dosah dětí. V případě pozření
ihned vypláchněte ústa velkým množstvím vody
a vypijte hodně vody. Nevyvolávejte zvracení!
Ihned se poraďte s lékařem.
260
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Utěsnění pneumatiky pomocí soupravy TIREFIT
(A) Kdykoli zastavíte z důvodu, abyste použili
soupravu TIREFIT:
1. Zajeďte na bezpečné místo a zapněte výstražnéblikače vozidla.
2. Ověřte, zda je dřík ventilu (u kola s prázdnou pneumatikou) v poloze blízko u země. To umožní,
aby hadice (6) a (7) soupravy TIREFIT dosáhly
k dříku ventilu a souprava TIREFIT mohla spočívat
rovně na zemi. To zajistí nejlepší polohu soupravy při
vstřikování těsnicího prostředku do prázdné
pneumatiky a optimální chod vzduchového
čerpadla. Před dalším postupem popojeďte dle
potřeby s vozidlem tak, aby byl dřík ventilu v této
poloze.
3. Přeřaďte do polohy PARKOVÁNÍ (u automatické převodovky) nebo zařaďte převodový stupeň
(u manuální převodovky) a vypněte zapalování.
4. Zatáhněte parkovací brzdu.
(B) Příprava k použití soupravy TIREFIT:
1. Otočte knoflíkem volby režimu (5) do polohy pro režim utěsnění.
2. Odviňte hadici na těsnicí prostředek (6) a poté sejměte víčko z tvarovky na konci hadice.
3. Položte soupravu TIREFIT rovně na zem vedle prázdné pneumatiky. 4. Sejměte víčko z dříku ventilu a našroubujte tvarovku
na konci hadice na těsnicí prostředek (6) na dřík
ventilu.
5. Odviňte zástrčku napájení (8) a zasuňte zástrčku do 12V elektrické zásuvky vozidla.
POZNÁMKA Neodstraňujte cizí předměty (např.
šrouby nebo hřebíky) z pneumatiky.
(C) Vstřikování těsnicího prostředku TIREFIT
do prázdné pneumatiky:
• Před zapnutím soupravy TIREFIT vždy nastartujte motor.
POZNÁMKA U vozidel vybavených manuální
převodovkou musí být aktivována parkovací brzda
a řadicí páka musí být v poloze NEUTRÁL.
• Po stisknutí tlačítka zapnutí (4) bude těsnicí prostředek (bílá kapalina) proudit z nádobky
s těsnicím prostředkem (1) skrz hadici na těsnicí
prostředek (6) do pneumatiky.
POZNÁMKA Těsnicí prostředek může vytékat
z díry v pneumatice.
261
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

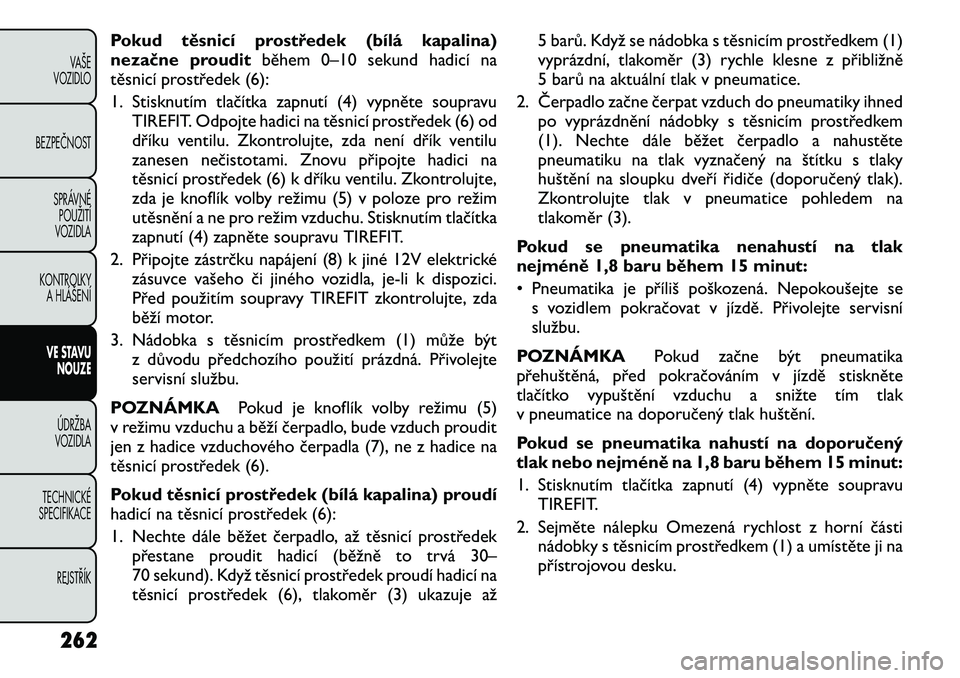

Pokud těsnicí prostředek (bílá kapalina)
nezačne prouditběhem 0–10 sekund hadicí na
těsnicí prostředek (6):
1. Stisknutím tlačítka zapnutí (4) vypněte soupravu TIREFIT. Odpojte hadici na těsnicí prostředek (6) od
dříku ventilu. Zkontrolujte, zda není dřík ventilu
zanesen nečistotami. Znovu připojte hadici na
těsnicí prostředek (6) k dříku ventilu. Zkontrolujte,
zda je knoflík volby režimu (5) v poloze pro režim
utěsnění a ne pro režim vzduchu. Stisknutím tlačítka
zapnutí (4) zapněte soupravu TIREFIT.
2. Připojte zástrčku napájení (8) k jiné 12V elektrické zásuvce vašeho či jiného vozidla, je-li k dispozici.
Před použitím soupravy TIREFIT zkontrolujte, zda
běží motor.
3. Nádobka s těsnicím prostředkem (1) může být z důvodu předchozího použití prázdná. Přivolejte
servisní službu.
POZNÁMKA Pokud je knoflík volby režimu (5)
v režimu vzduchu a běží čerpadlo, bude vzduch proudit
jen z hadice vzduchového čerpadla (7), ne z hadice na
těsnicí prostředek (6).
Pokud těsnicí prostředek (bílá kapalina) proudí
hadicí na těsnicí prostředek (6):
1. Nechte dále běžet čerpadlo, až těsnicí prostředek přestane proudit hadicí (běžně to trvá 30–
70 sekund). Když těsnicí prostředek proudí hadicí na
těsnicí prostředek (6), tlakoměr (3) ukazuje až 5 barů. Když se nádobka s těsnicím prostředkem (1)
vyprázdní, tlakoměr (3) rychle klesne z přibližně
5 barů na aktuální tlak v pneumatice.
2. Čerpadlo začne čerpat vzduch do pneumatiky ihned po vyprázdnění nádobky s těsnicím prostředkem
(1). Nechte dále běžet čerpadlo a nahustěte
pneumatiku na tlak vyznačený na štítku s tlaky
huštění na sloupku dveří řidiče (doporučený tlak).
Zkontrolujte tlak v pneumatice pohledem na
tlakoměr (3).
Pokud se pneumatika nenahustí na tlak
nejméně 1,8 baru během 15 minut:
• Pneumatika je příliš poškozená. Nepokoušejte se s vozidlem pokračovat v jízdě. Přivolejte servisní službu.
POZNÁMKA Pokud začne být pneumatika
přehuštěná, před pokračováním v jízdě stiskněte
tlačítko vypuštění vzduchu a snižte tím tlak
v pneumatice na doporučený tlak huštění.
Pokud se pneumatika nahustí na doporučený
tlak nebo nejméně na 1,8 baru během 15 minut:
1. Stisknutím tlačítka zapnutí (4) vypněte soupravu TIREFIT.
2. Sejměte nálepku Omezená rychlost z horní části nádobky s těsnicím prostředkem (1) a umístěte ji na
přístrojovou desku.
262
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

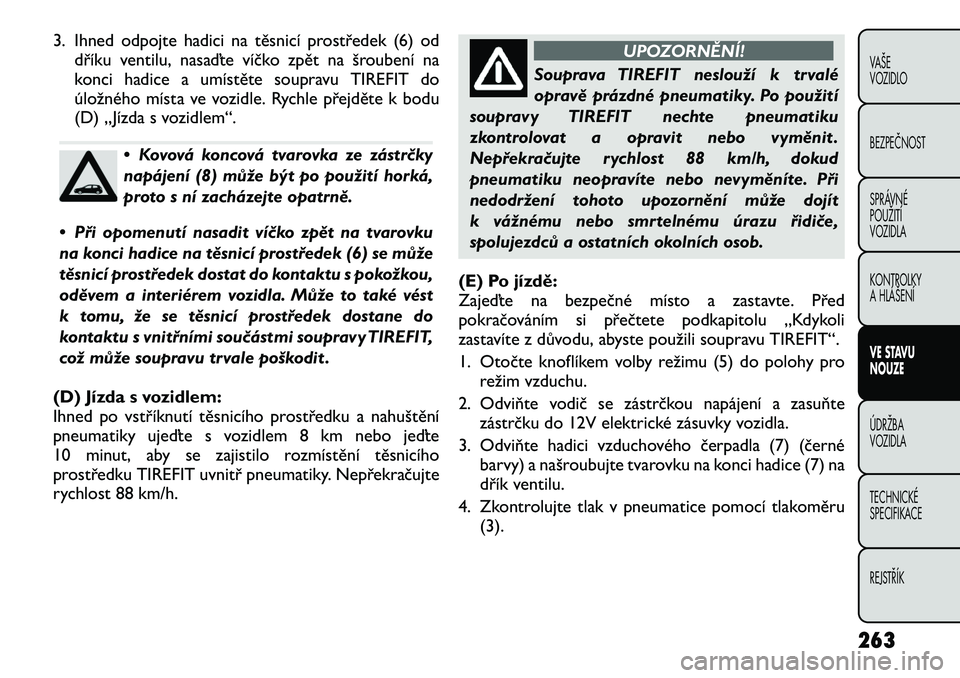

3. Ihned odpojte hadici na těsnicí prostředek (6) oddříku ventilu, nasaďte víčko zpět na šroubení na
konci hadice a umístěte soupravu TIREFIT do
úložného místa ve vozidle. Rychle přejděte k bodu
(D) „Jízda s vozidlem“.
• Kovová koncová tvarovka ze zástrčky
napájení (8) může být po použití horká,
proto s ní zacházejte opatrně.
• Při opomenutí nasadit víčko zpět na tvarovku
na konci hadice na těsnicí prostředek (6) se může
těsnicí prostředek dostat do kontaktu s pokožkou,
oděvem a interiérem vozidla. Může to také vést
k tomu, že se těsnicí prostředek dostane do
kontaktu s vnitřními součástmi soupravy TIREFIT,
což může soupravu trvale poškodit .
(D) Jízda s vozidlem:
Ihned po vstříknutí těsnicího prostředku a nahuštění
pneumatiky ujeďte s vozidlem 8 km nebo jeďte
10 minut, aby se zajistilo rozmístění těsnicího
prostředku TIREFIT uvnitř pneumatiky. Nepřekračujte
rychlost 88 km/h.
UPOZORNĚNÍ!
Souprava TIREFIT neslouží k trvalé
opravě prázdné pneumatiky. Po použití
soupravy TIREFIT nechte pneumatiku
zkontrolovat a opravit nebo vyměnit .
Nepřekračujte rychlost 88 km/h, dokud
pneumatiku neopravíte nebo nevyměníte. Při
nedodržení tohoto upozornění může dojít
k vážnému nebo smrtelnému úrazu řidiče,
spolujezdců a ostatních okolních osob.
(E) Po jízdě:
Zajeďte na bezpečné místo a zastavte. Před
pokračováním si přečtete podkapitolu „Kdykoli
zastavíte z důvodu, abyste použili soupravu TIREFIT“.
1. Otočte knoflíkem volby režimu (5) do polohy pro režim vzduchu.
2. Odviňte vodič se zástrčkou napájení a zasuňte zástrčku do 12V elektrické zásuvky vozidla.
3. Odviňte hadici vzduchového čerpadla (7) (černé barvy) a našroubujte tvarovku na konci hadice (7) na
dřík ventilu.
4. Zkontrolujte tlak v pneumatice pomocí tlakoměru (3).
263
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

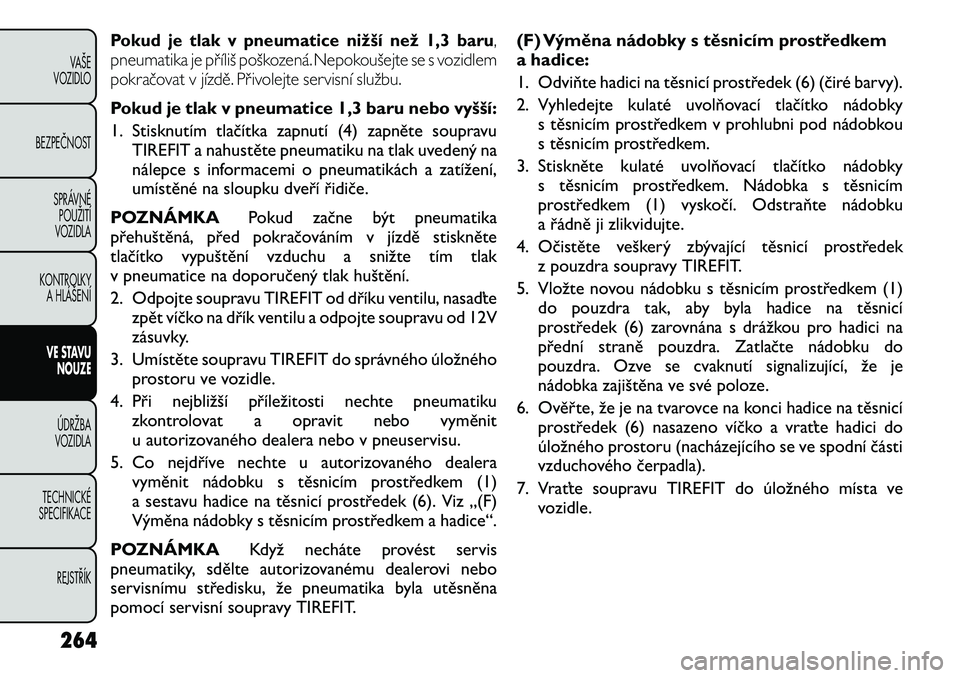

Pokud je tlak v pneumatice nižší než 1,3 baru,
pneumatika je příliš poškozená. Nepokoušejte se s vozidlem
pokračovat v jízdě. Přivolejte servisní službu.Pokud je tlak v pneumatice 1,3 baru nebo vyšší:
1. Stisknutím tlačítka zapnutí (4) zapněte soupravu TIREFIT a nahustěte pneumatiku na tlak uvedený na
nálepce s informacemi o pneumatikách a zatížení,
umístěné na sloupku dveří řidiče.
POZNÁMKA Pokud začne být pneumatika
přehuštěná, před pokračováním v jízdě stiskněte
tlačítko vypuštění vzduchu a snižte tím tlak
v pneumatice na doporučený tlak huštění.
2. Odpojte soupravu TIREFIT od dříku ventilu, nasaďte
zpět víčko na dřík ventilu a odpojte soupravu od 12V
zásuvky.
3. Umístěte soupravu TIREFIT do správného úložného prostoru ve vozidle.
4. Při nejbližší příležitosti nechte pneumatiku zkontrolovat a opravit nebo vyměnit
u autorizovaného dealera nebo v pneuservisu.
5. Co nejdříve nechte u autorizovaného dealera vyměnit nádobku s těsnicím prostředkem (1)
a sestavu hadice na těsnicí prostředek (6). Viz „(F)
Výměna nádobky s těsnicím prostředkem a hadice“.
POZNÁMKA Když necháte provést servis
pneumatiky, sdělte autorizovanému dealerovi nebo
servisnímu středisku, že pneumatika byla utěsněna
pomocí servisní soupravy TIREFIT. (F) Výměna nádobky s těsnicím prostředkem
a hadice:
1. Odviňte hadici na těsnicí prostředek (6) (čiré barvy).
2. Vyhledejte kulaté uvolňovací tlačítko nádobky
s těsnicím prostředkem v prohlubni pod nádobkou
s těsnicím prostředkem.
3. Stiskněte kulaté uvolňovací tlačítko nádobky s těsnicím prostředkem. Nádobka s těsnicím
prostředkem (1) vyskočí. Odstraňte nádobku
a řádně ji zlikvidujte.
4. Očistěte veškerý zbývající těsnicí prostředek z pouzdra soupravy TIREFIT.
5. Vložte novou nádobku s těsnicím prostředkem (1) do pouzdra tak, aby byla hadice na těsnicí
prostředek (6) zarovnána s drážkou pro hadici na
přední straně pouzdra. Zatlačte nádobku do
pouzdra. Ozve se cvaknutí signalizující, že je
nádobka zajištěna ve své poloze.
6. Ověřte, že je na tvarovce na konci hadice na těsnicí prostředek (6) nasazeno víčko a vraťte hadici do
úložného prostoru (nacházejícího se ve spodní části
vzduchového čerpadla).
7. Vraťte soupravu TIREFIT do úložného místa ve vozidle.
264
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
