FIAT FREEMONT 2013 Instrukcja obsługi (in Polish)

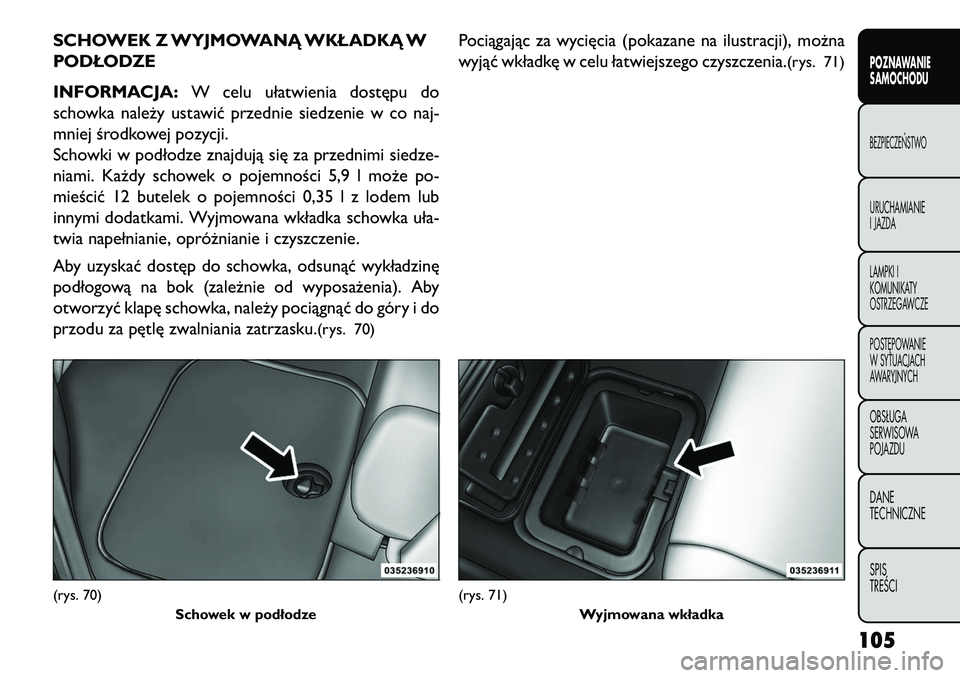

SCHOWEK Z WYJMOWANĄ WKŁADKĄ W
PODŁODZE
INFORMACJA:W celu ułatwienia dostępu do
schowka należy ustawić przednie siedzenie w co naj-
mniej środkowej pozycji.
Schowki w podłodze znajdują się za przednimi siedze-
niami. Każdy schowek o pojemności 5,9 l może po-
mieścić 12 butelek o pojemności 0,35 l z lodem lub
innymi dodatkami. Wyjmowana wkładka schowka uła-
twia napełnianie, opróżnianie i czyszczenie.
Aby uzyskać dostęp do schowka, odsunąć wykładzinę
podłogową na bok (zależnie od wyposażenia). Aby
otworzyć klapę schowka, należy pociągnąć do góry i do
przodu za pętlę zwalniania zatrzasku.
(rys. 70)
Pociągając za wycięcia (pokazane na ilustracji), można
wyjąć wkładkę w celu łatwiejszego czyszczenia.
(rys. 71)
(rys. 70)
Schowek w podłodze
(rys. 71)Wyjmowana wkładka
105POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

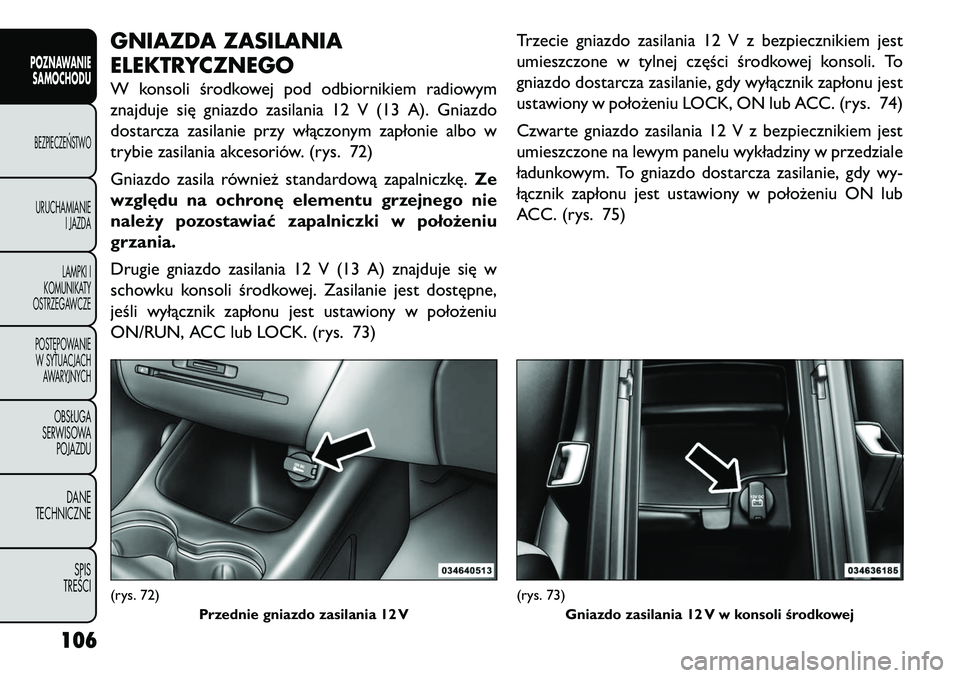

GNIAZDA ZASILANIA
ELEKTRYCZNEGOW konsoli środkowej pod odbiornikiem radiowym
znajduje się gniazdo zasilania 12 V (13 A). Gniazdo
dostarcza zasilanie przy włączonym zapłonie albo w
trybie zasilania akcesoriów. (rys. 72)
Gniazdo zasila również standardową zapalniczkę.Ze
względu na ochronę elementu grzejnego nie
należy pozostawiać zapalniczki w położeniu
grzania.
Drugie gniazdo zasilania 12 V (13 A) znajduje się w
schowku konsoli środkowej. Zasilanie jest dostępne,
jeśli wyłącznik zapłonu jest ustawiony w położeniu
ON/RUN, ACC lub LOCK. (rys. 73) Trzecie gniazdo zasilania 12 V z bezpiecznikiem jest
umieszczone w tylnej części środkowej konsoli. To
gniazdo dostarcza zasilanie, gdy wyłącznik zapłonu jest
ustawiony w położeniu LOCK, ON lub ACC. (rys. 74)
Czwarte gniazdo zasilania 12 V z bezpiecznikiem jest
umieszczone na lewym panelu wykładziny w przedziale
ładunkowym. To gniazdo dostarcza zasilanie, gdy wy-
łącznik zapłonu jest ustawiony w położeniu ON lub
ACC. (rys. 75)(rys. 72)
Przednie gniazdo zasilania 12 V
(rys. 73)Gniazdo zasilania 12 V w konsoli środkowej
106
POZNAWANIESAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

•Nie należy przekraczać maksymalnej
mocy 160 W (13 A) przy napi\bciu 12 V.W
przypadku przekroczenia mocy znamio-
nowej 160 W (13 A) konieczna b\bdzie wymiana
bezpiecznika chroniącego układ.
• Gniazda zasilania w dolnej i tylnej cz\bści kon-
soli środkowej mają wspólny bezpiecznik. Łączne
zużycie energii nie może przekraczać maksymal-
nej mocy 160 W (13 A) przy napi\bciu 12 V.
• Gniazda zasilania są przeznaczone tylko do
użytku z wtyczkami akcesoriów. Nie wkładać
żadnych przedmiotów do gniazda zasilania, po-
nieważ spowoduje to uszkodzenie gniazda i spa-
lenie bezpiecznika. Nieprawidłowe używanie
gniazd zasilania może spowodować uszkodzenia
nieobj\bte ograniczoną gwarancją.
(r ys. 76)
(rys. 74)
Gniazdo zasilania 12 V w siedzeniu tylnym(rys. 75) Gniazdo zasilania w bagażniku
107POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

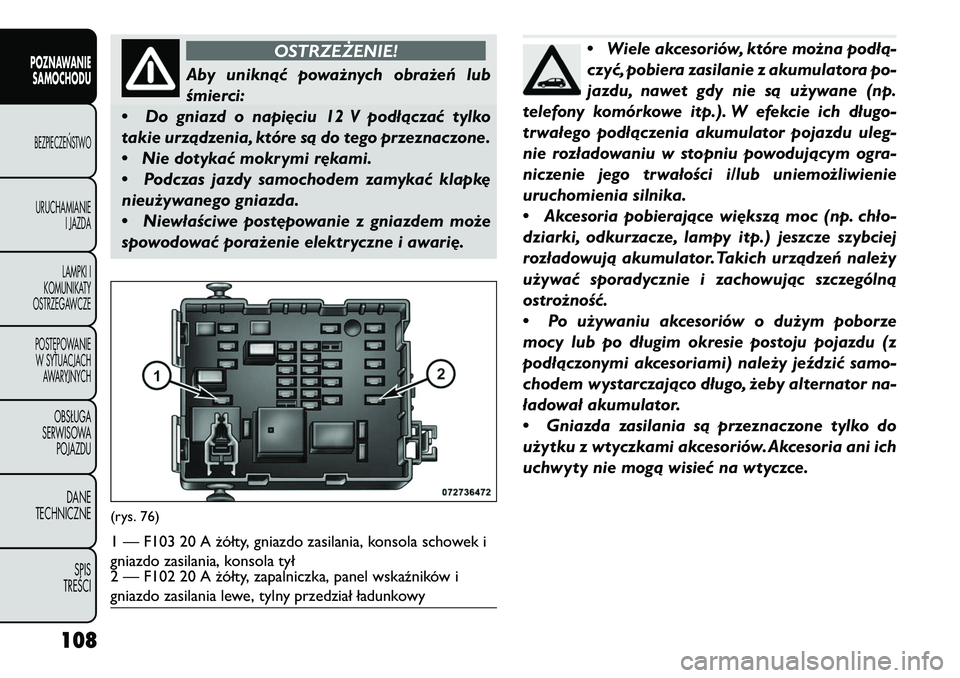

OSTRZEŻENIE!
Aby uniknąć poważnych obrażeń lub
śmi
erci:
• Do gniazd o napi\bciu 12 V podłączać tylko
takie urządzenia, które są do tego przeznaczone.
• Nie dotykać mokrymi r\bkami.
• Podczas jazdy samochodem zamykać klapk\b
nieużywanego gniazda.
• Niewłaściwe post\bpowanie z gniazdem może
spowodować porażenie elektryczne i awari\b.
• Wiele akcesoriów, które można podłą-
czyć, pobiera zasilanie z akumulatora po-
jazdu, nawet gdy nie są używane (np.
telefony komórkowe itp.). W efekcie ich długo-
trwałego podłączenia akumulator pojazdu uleg-
nie rozładowaniu w stopniu powodującym ogra-
niczenie jego trwałości i/lub uniemożliwienie
uruchomienia silnika.
• Akcesoria pobierające wi\bkszą moc (np. chło-
dziarki, odkurzacze, lampy itp.) jeszcze szybciej
rozładowują akumulator. Takich urządzeń należy
używać sporadycznie i zachowując szczególną
ostrożność.
• Po używaniu akcesoriów o dużym poborze
mocy lub po długim okresie postoju pojazdu (z
podłączonymi akcesoriami) należy jeździć samo-
chodem wystarczająco długo, żeby alternator na-
ładował akumulator.
• Gniazda zasilania są przeznaczone tylko do
użytku z wtyczkami akcesoriów. Akcesoria ani ich
uchwyty nie mogą wisieć na wtyczce.
(rys. 76)1 — F103 20 A żółty, gniazdo zasilania, konsola schowek i
gniazdo zasilania, konsola tył
2 — F102 20 A żółty, zapalniczka, panel wskaźników i
gniazdo zasilania lewe, tylny przedział ładunkowy
108
POZNAWANIE SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

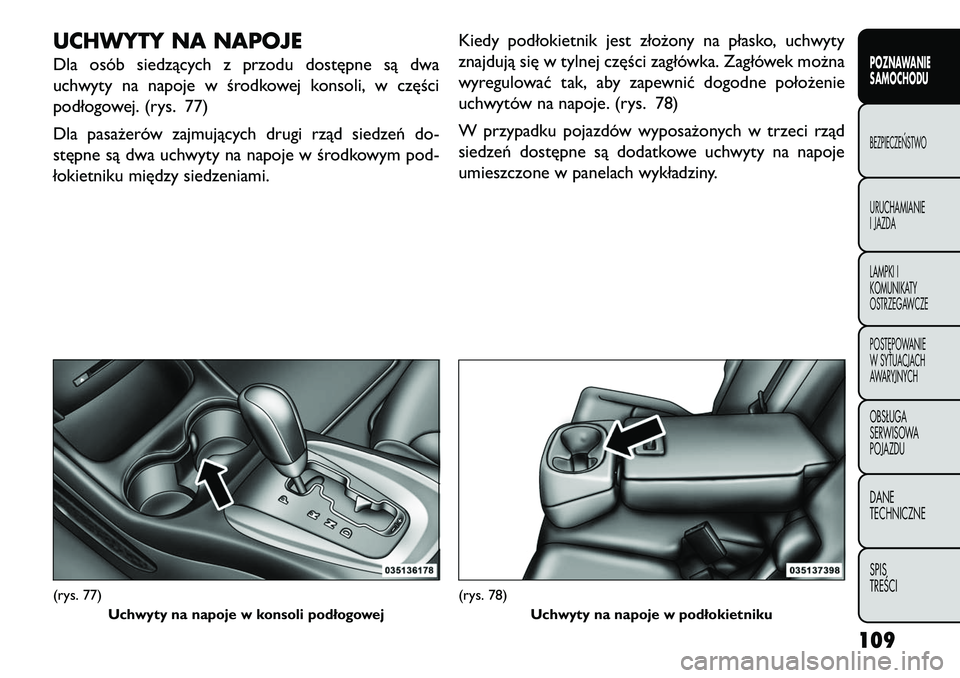

UCHWYTY NA NAPOJEDla osób siedzących z przodu dostępne są dwa
uchwyty na napoje w środkowej konsoli, w części
podłogowej. (rys. 77)
Dla pasażerów zajmujących drugi rząd siedzeń do-
stępne są dwa uchwyty na napoje w środkowym pod-
łokietniku między siedzeniami.Kiedy podłokietnik jest złożony na płasko, uchwyty
znajdują się w tylnej części zagłówka. Zagłówek można
wyregulować tak, aby zapewnić dogodne położenie
uchwytów na napoje. (rys. 78)
W przypadku pojazdów wyposażonych w trzeci rząd
siedzeń dostępne są dodatkowe uchwyty na napoje
umieszczone w panelach wykładziny.(rys. 77)
Uchwyty na napoje w konsoli podłogowej
(rys. 78) Uchwyty na napoje w podłokietniku
109POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

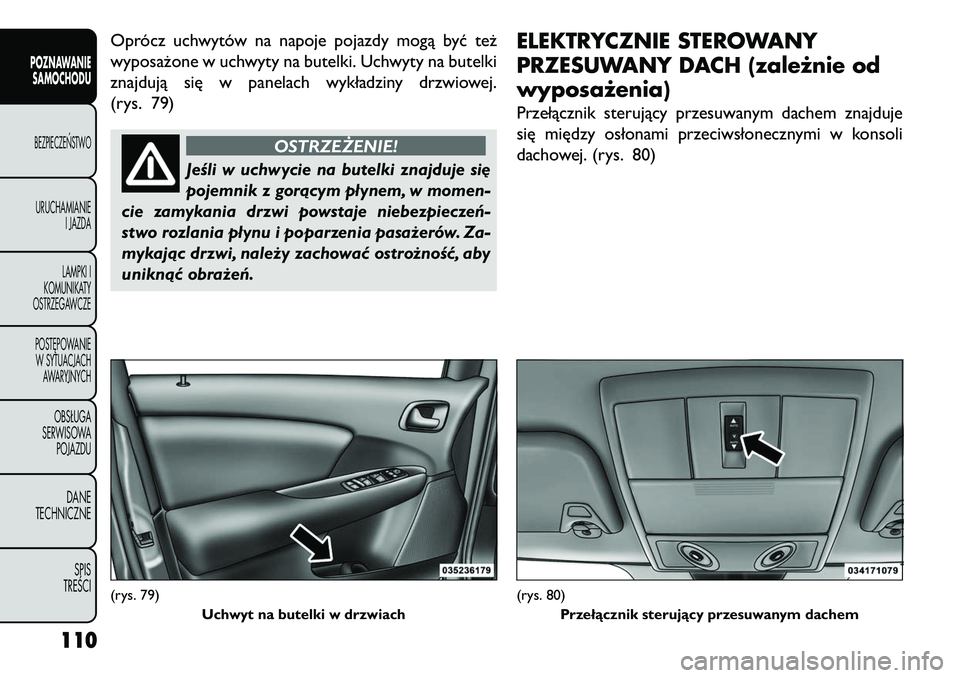

Oprócz uchwytów na napoje pojazdy mogą być też
wyposażone w uchwyty na butelki. Uchwyty na butelki
znajdują się w panelach wykładziny drzwiowej.
(rys. 79)
OSTRZEŻENIE!
Jeśli w uchwycie na butelki znajduje si\b
poj
emnik z gorącym płynem, w momen-
cie zamykania drzwi powstaje niebezpieczeń-
stwo rozlania płynu i poparzenia pasażerów. Za-
mykając drzwi, należy zachować ostrożność, aby
uniknąć obrażeń.
ELEKTRYCZNIE STEROWANY
PRZESUWANY DACH (zależnie od
wyposażenia)Przełącznik sterujący przesuwanym dachem znajduje
się między osłonami przeciwsłonecznymi w konsoli
dachowej. (rys. 80)
(rys. 79)
Uchwyt na butelki w drzwiach
(rys. 80)Przełącznik sterujący przesuwanym dachem
110
POZNAWANIESAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

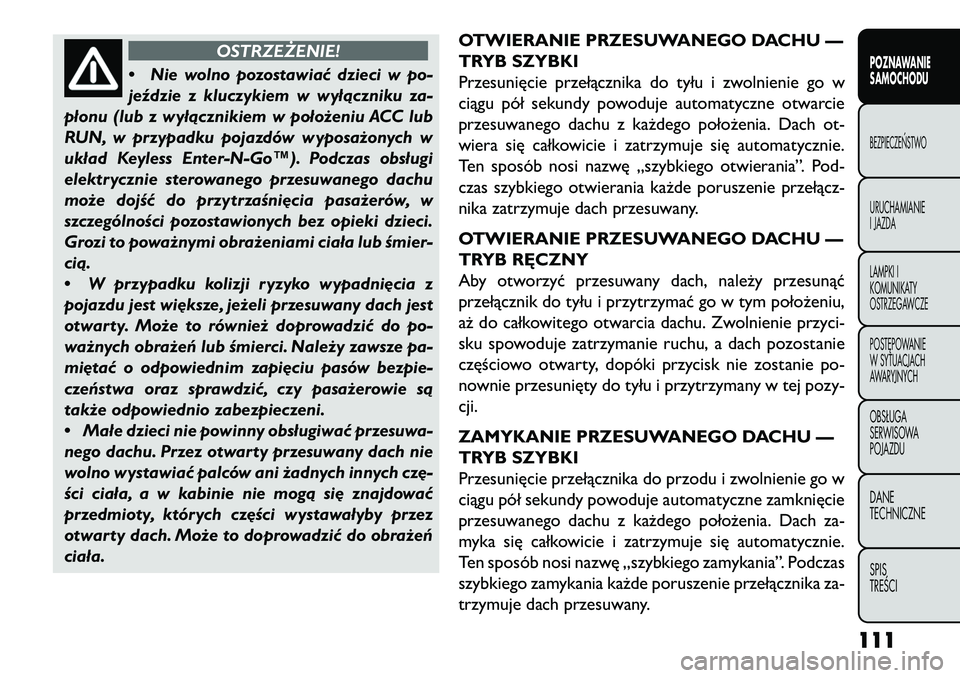

OSTRZEŻENIE!
• Ni
e wolno pozostawiać dzieci w po-
jeździe z kluczykiem w wyłączniku za-
płonu (lub z wyłącznikiem w położeniu ACC lub
RUN, w przypadku pojazdów wyposażonych w
układ Keyless Enter-N-Go™). Podczas obsługi
elektrycznie sterowanego przesuwanego dachu
może dojść do przytrzaśni\bcia pasażerów, w
szczególności pozostawionych bez opieki dzieci.
Grozi to poważnymi obrażeniami ciała lub śmier-
cią.
• W przypadku kolizji ryzyko wypadni\bcia z
pojazdu jest wi\bksze, jeżeli przesuwany dach jest
otwarty. Może to również doprowadzić do po-
ważnych obrażeń lub śmierci. Należy zawsze pa-
mi\btać o odpowiednim zapi\bciu pasów bezpie-
czeństwa oraz sprawdzić, czy pasażerowie są
także odpowiednio zabezpieczeni.
• Małe dzieci nie powinny obsługiwać przesuwa-
nego dachu. Przez otwarty przesuwany dach nie
wolno wystawiać palców ani żadnych innych cz\b-
ści ciała, a w kabinie nie mogą si\b znajdować
przedmioty, których cz\bści wystawałyby przez
otwarty dach. Może to doprowadzić do obrażeń
ciała. OTWIERANIE PRZESUWANEGO DACHU —
TRYB SZYBKI
Przesunięcie przełącznika do tyłu i zwolnienie go w
ciągu pół sekundy powoduje automatyczne otwarcie
przesuwanego dachu z każdego położenia. Dach ot-
wiera się całkowicie i zatrzymuje się automatycznie.
Ten sposób nosi nazwę „szybkiego otwierania”. Pod-
czas szybkiego otwierania każde poruszenie przełącz-
nika zatrzymuje dach przesuwany.
OTWIERANIE PRZESUWANEGO DACHU —
TRYB R\bCZNY
Aby otworzyć przesuwany dach, należy przesunąć
przełącznik do tyłu i przytrzymać go w tym położeniu,
aż do całkowitego otwarcia dachu. Zwolnienie przyci-
sku spowoduje zatrzymanie ruchu, a dach pozostanie
częściowo otwarty, dopóki przycisk nie zostanie po-
nownie przesunięty do tyłu i przytrzymany w tej pozy-
cji.
ZAMYKANIE PRZESUWANEGO DACHU —
TRYB SZYBKI
Przesunięcie przełącznika do przodu i zwolnienie go w
ciągu pół sekundy powoduje automatyczne zamknięcie
przesuwanego dachu z każdego położenia. Dach za-
myka się całkowicie i zatrzymuje się automatycznie.
Ten sposób nosi nazwę „szybkiego zamykania”. Podczas
szybkiego zamykania każde poruszenie przełącznika za-
trzymuje dach przesuwany.
111POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

ZAMYKANIE PRZESUWANEGO DACHU —
TRYB R\bCZNY
Aby zamknąć przesuwany dach, należy przesunąć prze-
łącznik do przodu i przytrzymać go w tym położeniu.
Zwolnienie przycisku spowoduje zatrzymanie ruchu, a
dach pozostanie częściowo zamknięty, dopóki przycisk
nie zostanie ponownie przesunięty do przodu i przy-
trzymany w tej pozycji.
FUNKCJA ZABEZPIECZENIA PRZED
PRZYTRZAŚNI\bCIEM
Funkcja ta wykrywa przeszkody podczas szybkiego
zamykania przesuwanego dachu. W przypadku wykry-
cia przeszkody na drodze przesuwanego dachu układ
automatycznie całkowicie go otworzy. W takiej sytuacji
należy usunąć przeszkodę. Następnie, w celu szybkiego
zamknięcia, przesunąć przełącznik do przodu i zwolnić
go.
INFORMACJA:Jeżeli trzy próby zamknięcia przesu-
wanego dachu spowodują aktywację funkcji zabezpie-
czającej przez przytrzaśnięciem, przy czwartym razie
konieczne będzie zamknięcie dachu w trybie ręcznym,
przy wyłączonej funkcji zabezpieczającej przez przy-
trzaśnięciem. UCHYLANIE PRZESUWANEGO DACHU —
TRYB SZYBKI
Aby uchylić przesuwany dach, nacisnąć i zwolnić przy-
cisk uchylania. Ten sposób nosi nazwę „szybkiego uchy-
lania” i można go realizować bez względu na położenie
dachu przesuwanego. Podczas szybkiego uchylania
każde poruszenie przełącznika zatrzymuje dach przesu-
wany.
DZIAŁANIE OSŁONY
PRZECIWSŁONECZNEJ
Osłonę przeciwsłoneczną można obsługiwać ręcznie.
Jednak w momencie otwierania dachu przesuwanego
osłona przeciwsłoneczna otwiera się automatycznie.
INFORMACJA:
Osłona przeciwsłoneczna nie może
być zamknięta, kiedy dach przesuwany jest otwarty.
DUDNIENIE WIATRU
Zjawisko dudnienia można opisać jako ciśnienie odczu-
wane w uszach lub dźwięk przypominający pracę heli-
koptera. W pojeździe może występować dudnienie
wiatru przy jeździe z otwartymi szybami lub otwartym
dachem (zależnie od wyposażenia) w określonych po-
łożeniach otwartych lub częściowo otwartych. Jest to
normalne zjawisko, ale można je zminimalizować. Jeśli
dudnienie wiatru występuje przy otwartych tylnych
szybach, wówczas w celu zminimalizowania zjawiska
należy otworzyć przednie i tylne szyby. Jeśli dudnienie
112
POZNAWANIE SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

występuje przy otwartym dachu słonecznym, wówczas
w celu jego zminimalizowania należy przymknąć dach
lub otworzyć którąś z szyb.
KONSERWACJA DACHU PRZESUWANEGO
Do czyszczenia szyby należy używać tylko nieściernego
środka czyszczącego i miękkiej szmatki.
OBSŁUGA PRZY WYŁĄCZONYM
ZAPŁONIE
Zależnie od wyposażenia, bez Elektronicznego
centrum informacyjnego pojazdu (EVIC)
Przełącznik sterujący przesuwanym dachem pozostaje
aktywny przez około 45 sekund od ustawienia wyłącz-
nika zapłonu w położenie LOCK. Otwarcie przednich
drzwi spowoduje wyłączenie tej funkcji.
Zależnie od wersji, z Elektronicznym centrum
informacyjnym pojazdu (EVIC)
Po ustawieniu wyłącznika zapłonu w położeniu LOCK
przełącznik sterujący dachem przesuwnym pozostanie
aktywny przez maksymalnie 10 minut. Otwarcie przed-
nich drzwi spowoduje wyłączenie tej funkcji.
INFORMACJA:Czas zwłoki można zaprogramować
za pomocą systemu Uconnect Touch™. Więcej infor-
macji znajduje się w części „Ustawienia systemu
Uconnect Touch™”.
ZAMKI DRZWIR\bCZNA BLOKADA ZAMKÓW DRZWI
Aby zablokować drzwi, należy nacisnąć w dół gałkę
zamka na panelu wykończenia drzwi. Aby odblokować
przednie drzwi, pociągnąć wewnętrzną klamkę drzwi
do pierwszego położenia. Aby odblokować tylne drzwi,
pociągnąć w górę gałkę zamka na panelu wykończenia
drzwi.

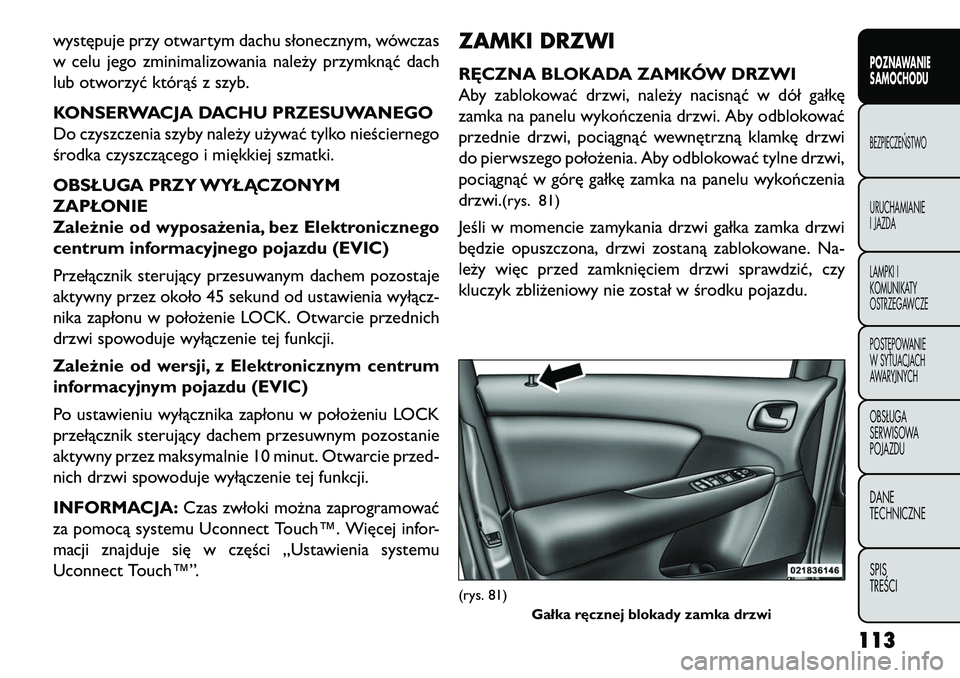

(rys. 81)
Jeśli w momencie zamykania drzwi gałka zamka drzwi
będzie opuszczona, drzwi zostaną zablokowane. Na-
leży więc przed zamknięciem drzwi sprawdzić, czy
kluczyk zbliżeniowy nie został w środku pojazdu.(rys. 81)
Gałka ręcznej blokady zamka drzwi
113POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

INFORMACJA:Ręczne blokady zamków drzwi nie
blokują klapy tylnej.
OSTRZEŻENIE!
• Dla
zabezpieczenia pojazdu oraz
własnego bezpieczeństwa w razie ewen-
tualnego wypadku należy zablokować drzwi
przed rozpocz\bciem jazdy oraz po zaparkowaniu
i wyjściu z pojazdu.
• Wysiadając z pojazdu należy zawsze zabrać z
niego nadajnik zdalnego sterowania i zabloko-
wać zamki drzwi. Nieupoważnione użycie urzą-
dzeń znajdujących si\b w pojeździe może spowo-
dować poważne obrażenia ciała lub śmierć.
• Nie wolno pozostawiać w pojeździe dzieci bez
opieki ani dopuszczać do sytuacji, w której mo-
głyby mieć dost\bp do niezamkni\btego pojazdu.
Pozostawianie w samochodzie dzieci bez opieki
jest niebezpieczne z wielu powodów. Grozi to
poważnymi obrażeniami lub śmiercią zarówno
dziecka, jak i innych osób. Dzieciom należy zaka-
zać dotykania hamulca postojowego, pedału ha-
mulca i dźwigni zmiany biegów.
(Kontynuacja)(Kontynuacja)
• Nie wolno pozostawiać kluczyka zbliżenio-
wego w pojeździe lub blisko niego. Nie pozosta-
wiać pojazdu wyposażonego w układ Keyless
Enter-N-Go™ w trybie ACC lub ON/RUN. Dzie-
cko mogłoby uruchomić podnośniki szyb, inne
mechanizmy lub cały samochód.
ZAMKI DRZWI STEROWANE
ELEKTRYCZNIE
Przełącznik zamka drzwi sterowanego elektrycznie
znajduje się na wewnętrznym panelu przednich drzwi.
Służy on do zablokowania lub odblokowania drzwi i
klapy tylnej.

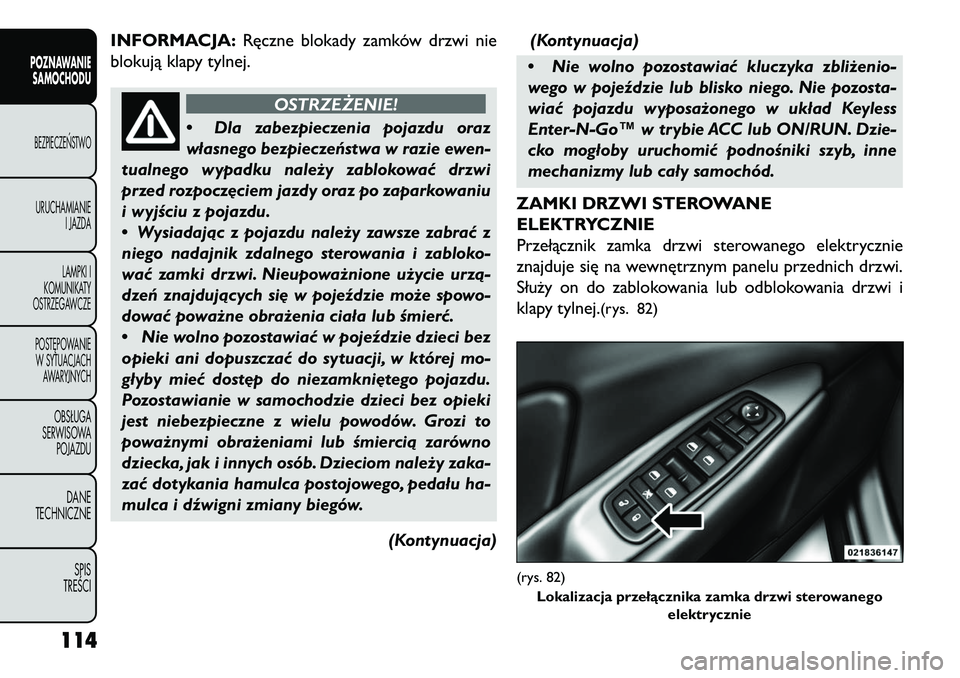

(rys. 82)
(rys. 82) Lokalizacja przełącznika zamka drzwi sterowanego elektrycznie
114
POZNAWANIESAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
