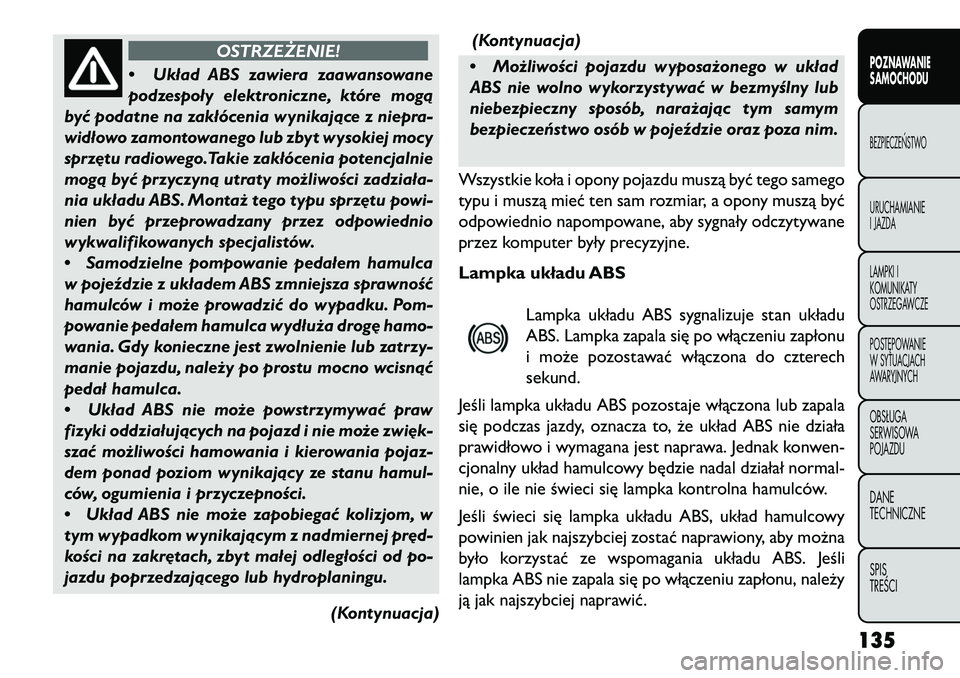

OSTRZEŻENIE!
• Układ
ABS zawiera zaawansowane
podzespoły elektroniczne, które mogą
być podatne na zakłócenia wynikające z niepra-
widłowo zamontowanego lub zbyt wysokiej mocy
sprz\btu radiowego.Takie zakłócenia potencjalnie
mogą być przyczyną utraty możliwości zadziała-
nia układu ABS. Montaż tego typu sprz\btu powi-
nien być przeprowadzany przez odpowiednio
wykwalifikowanych specjalistów.
• Samodzielne pompowanie pedałem hamulca
w pojeździe z układem ABS zmniejsza sprawność
hamulców i może prowadzić do wypadku. Pom-
powanie pedałem hamulca wydłuża drog\b hamo-
wania. Gdy konieczne jest zwolnienie lub zatrzy-
manie pojazdu, należy po prostu mocno wcisnąć
pedał hamulca.
• Układ ABS nie może powstrzymywać praw
fizyki oddziałujących na pojazd i nie może zwi\bk-
szać możliwości hamowania i kierowania pojaz-
dem ponad poziom wynikający ze stanu hamul-
ców, ogumienia i przyczepności.
• Układ ABS nie może zapobiegać kolizjom, w
tym wypadkom wynikającym z nadmiernej pr\bd-
kości na zakr\btach, zbyt małej odległości od po-
jazdu poprzedzającego lub hydroplaningu.
(Kontynuacja)(Kontynuacja)
• Możliwości pojazdu wyposażonego w układ
ABS nie wolno wykorzystywać w bezmyślny lub
niebezpieczny sposób, narażając tym samym
bezpieczeństwo osób w pojeździe oraz poza nim.
Wszystkie koła i opony pojazdu muszą być tego samego
typu i muszą mieć ten sam rozmiar, a opony muszą być
odpowiednio napompowane, aby sygnały odczytywane
przez komputer były precyzyjne.
Lampka układu ABS Lampka układu ABS sygnalizuje stan układu
ABS. Lampka zapala się po włączeniu zapłonu
i może pozostawać włączona do czterech
sekund.
Jeśli lampka układu ABS pozostaje włączona lub zapala
się podczas jazdy, oznacza to, że układ ABS nie działa
prawidłowo i wymagana jest naprawa. Jednak konwen-
cjonalny układ hamulcowy będzie nadal działał normal-
nie, o ile nie świeci się lampka kontrolna hamulców.
Jeśli świeci się lampka układu ABS, układ hamulcowy
powinien jak najszybciej zostać naprawiony, aby można
było korzystać ze wspomagania układu ABS. Jeśli
lampka ABS nie zapala się po włączeniu zapłonu, należy
ją jak najszybciej naprawić.
135POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

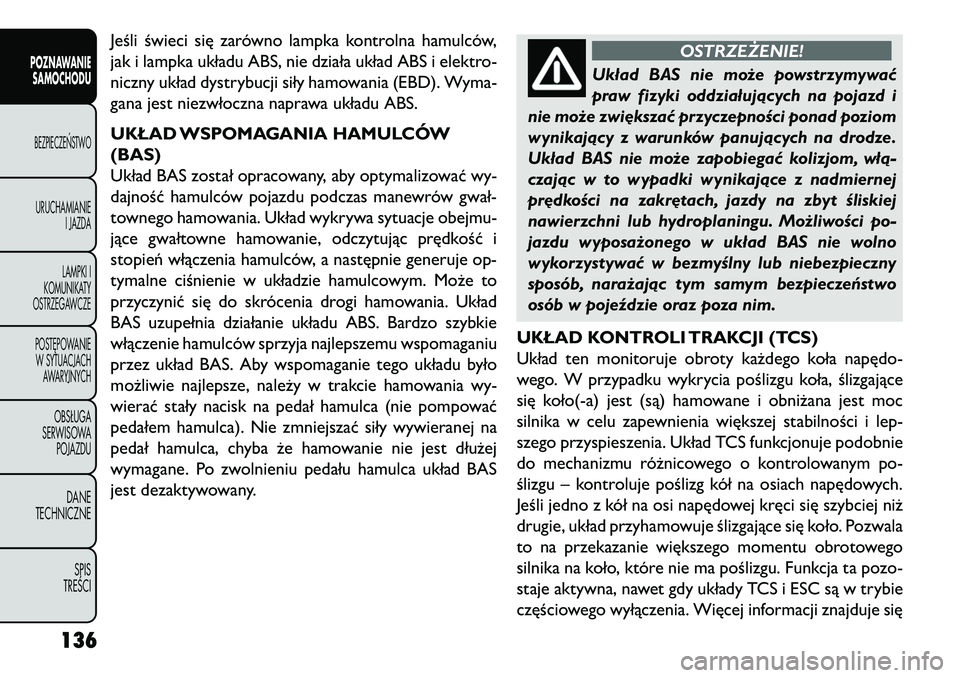

Jeśli świeci się zarówno lampka kontrolna hamulców,
jak i lampka układu ABS, nie działa układ ABS i elektro-
niczny układ dystrybucji siły hamowania (EBD). Wyma-
gana jest niezwłoczna naprawa układu ABS.
UKŁAD WSPOMAGANIA HAMULCÓW
(BAS)
Układ BAS został opracowany, aby optymalizować wy-
dajność hamulców pojazdu podczas manewrów gwał-
townego hamowania. Układ wykrywa sytuacje obejmu-
jące gwałtowne hamowanie, odczytując prędkość i
stopień włączenia hamulców, a następnie generuje op-
tymalne ciśnienie w układzie hamulcowym. Może to
przyczynić się do skrócenia drogi hamowania. Układ
BAS uzupełnia działanie układu ABS. Bardzo szybkie
włączenie hamulców sprzyja najlepszemu wspomaganiu
przez układ BAS. Aby wspomaganie tego układu było
możliwie najlepsze, należy w trakcie hamowania wy-
wierać stały nacisk na pedał hamulca (nie pompować
pedałem hamulca). Nie zmniejszać siły wywieranej na
pedał hamulca, chyba że hamowanie nie jest dłużej
wymagane. Po zwolnieniu pedału hamulca układ BAS
jest dezaktywowany.
OSTRZEŻENIE!
Układ BAS nie może powstrzymywać
pr
aw fizyki oddziałujących na pojazd i
nie może zwi\bkszać przyczepności ponad poziom
wynikający z warunków panujących na drodze.
Układ BAS nie może zapobiegać kolizjom, włą-
czając w to wypadki wynikające z nadmiernej
pr\bdkości na zakr\btach, jazdy na zbyt śliskiej
nawierzchni lub hydroplaningu. Możliwości po-
jazdu wyposażonego w układ BAS nie wolno
wykorzystywać w bezmyślny lub niebezpieczny
sposób, narażając tym samym bezpieczeństwo
osób w pojeździe oraz poza nim.
UKŁAD KONTROLI TRAKCJI (TCS)
Układ ten monitoruje obroty każdego koła napędo-
wego. W przypadku wykrycia poślizgu koła, ślizgające
się koło(-a) jest (są) hamowane i obniżana jest moc
silnika w celu zapewnienia większej stabilności i lep-
szego przyspieszenia. Układ TCS funkcjonuje podobnie
do mechanizmu różnicowego o kontrolowanym po-
ślizgu – kontroluje poślizg kół na osiach napędowych.
Jeśli jedno z kół na osi napędowej kręci się szybciej niż
drugie, układ przyhamowuje ślizgające się koło. Pozwala
to na przekazanie większego momentu obrotowego
silnika na koło, które nie ma poślizgu. Funkcja ta pozo-
staje aktywna, nawet gdy układy TCS i ESC są w trybie
częściowego wyłączenia. Więcej informacji znajduje się
136
POZNAWANIE SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

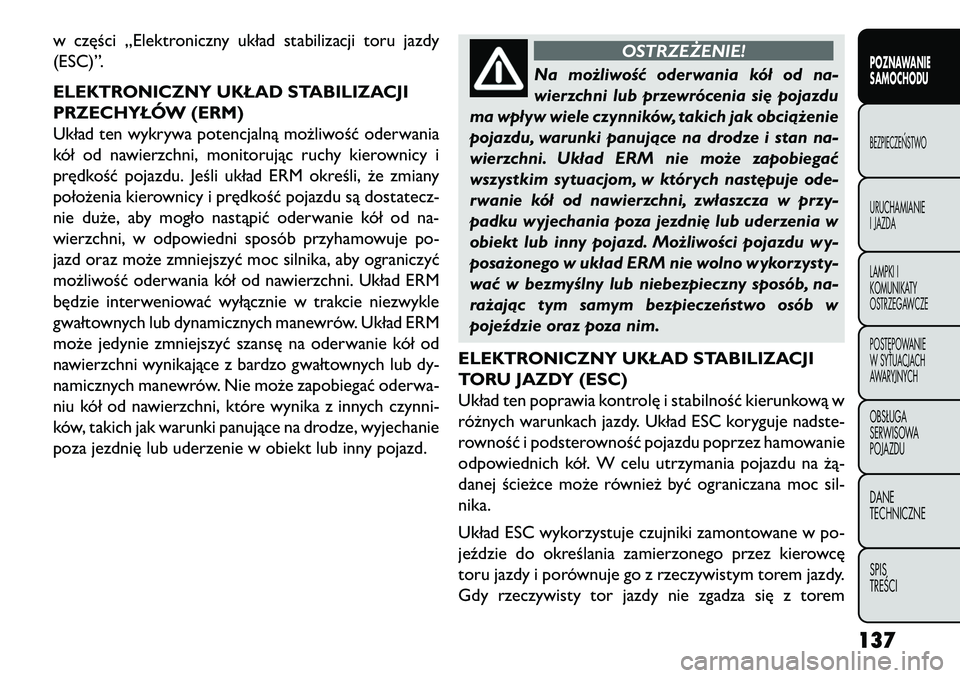

w części „Elektroniczny układ stabilizacji toru jazdy
(ESC)”.
ELEKTRONICZNY UKŁAD STABILIZACJI
PRZECHYŁÓW (ERM)
Układ ten wykrywa potencjalną możliwość oderwania
kół od nawierzchni, monitorując ruchy kierownicy i
prędkość pojazdu. Jeśli układ ERM określi, że zmiany
położenia kierownicy i prędkość pojazdu są dostatecz-
nie duże, aby mogło nastąpić oderwanie kół od na-
wierzchni, w odpowiedni sposób przyhamowuje po-
jazd oraz może zmniejszyć moc silnika, aby ograniczyć
możliwość oderwania kół od nawierzchni. Układ ERM
będzie interweniować wyłącznie w trakcie niezwykle
gwałtownych lub dynamicznych manewrów. Układ ERM
może jedynie zmniejszyć szansę na oderwanie kół od
nawierzchni wynikające z bardzo gwałtownych lub dy-
namicznych manewrów. Nie może zapobiegać oderwa-
niu kół od nawierzchni, które wynika z innych czynni-
ków, takich jak warunki panujące na drodze, wyjechanie
poza jezdnię lub uderzenie w obiekt lub inny pojazd.
OSTRZEŻENIE!
Na możliwość oderwania kół od na-
wi
erzchni lub przewrócenia si\b pojazdu
ma wpływ wiele czynników, takich jak obciążenie
pojazdu, warunki panujące na drodze i stan na-
wierzchni. Układ ERM nie może zapobiegać
wszystkim sytuacjom, w których nast\bpuje ode-
rwanie kół od nawierzchni, zwłaszcza w przy-
padku wyjechania poza jezdni\b lub uderzenia w
obiekt lub inny pojazd. Możliwości pojazdu wy-
posażonego w układ ERM nie wolno wykorzysty-
wać w bezmyślny lub niebezpieczny sposób, na-
rażając tym samym bezpieczeństwo osób w
pojeździe oraz poza nim.
ELEKTRONICZNY UKŁAD STABILIZACJI
TORU JAZDY (ESC)
Układ ten poprawia kontrolę i stabilność kierunkową w
różnych warunkach jazdy. Układ ESC koryguje nadste-
rowność i podsterowność pojazdu poprzez hamowanie
odpowiednich kół. W celu utrzymania pojazdu na żą-
danej ścieżce może również być ograniczana moc sil-
nika.
Układ ESC wykorzystuje czujniki zamontowane w po-
jeździe do określania zamierzonego przez kierowcę
toru jazdy i porównuje go z rzeczywistym torem jazdy.
Gdy rzeczywisty tor jazdy nie zgadza się z torem
137POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

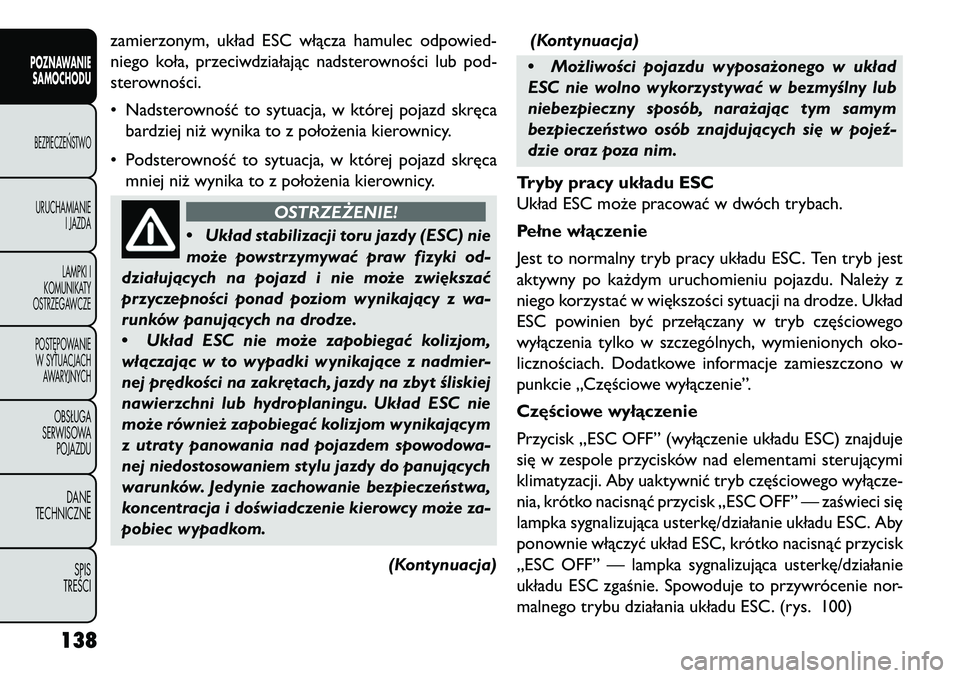

zamierzonym, układ ESC włącza hamulec odpowied-
niego koła, przeciwdziałając nadsterowności lub pod-
sterowności.
• Nadsterowność to sytuacja, w której pojazd skręcabardziej niż wynika to z położenia kierownicy.
• Podsterowność to sytuacja, w której pojazd skręca mniej niż wynika to z położenia kierownicy.
OSTRZEŻENIE!
• Układ
stabilizacji toru jazdy (ESC) nie
może powstrzymywać praw fizyki od-
działujących na pojazd i nie może zwi\bkszać
przyczepności ponad poziom wynikający z wa-
runków panujących na drodze.
• Układ ESC nie może zapobiegać kolizjom,
włączając w to wypadki wynikające z nadmier-
nej pr\bdkości na zakr\btach, jazdy na zbyt śliskiej
nawierzchni lub hydroplaningu. Układ ESC nie
może również zapobiegać kolizjom wynikającym
z utraty panowania nad pojazdem spowodowa-
nej niedostosowaniem stylu jazdy do panujących
warunków. Jedynie zachowanie bezpieczeństwa,
koncentracja i doświadczenie kierowcy może za-
pobiec wypadkom.
(Kontynuacja)(Kontynuacja)
• Możliwości pojazdu wyposażonego w układ
ESC nie wolno wykorzystywać w bezmyślny lub
niebezpieczny sposób, narażając tym samym
bezpieczeństwo osób znajdujących si\b w pojeź-
dzie oraz poza nim.
Tryby pracy układu ESC
Układ ESC może pracować w dwóch trybach.
Pełne włączenie
Jest to normalny tryb pracy układu ESC. Ten tryb jest
aktywny po każdym uruchomieniu pojazdu. Należy z
niego korzystać w większości sytuacji na drodze. Układ
ESC powinien być przełączany w tryb częściowego
wyłączenia tylko w szczególnych, wymienionych oko-
licznościach. Dodatkowe informacje zamieszczono w
punkcie „Częściowe wyłączenie”.
Częściowe wyłączenie
Przycisk „ESC OFF” (wyłączenie układu ESC) znajduje
się w zespole przycisków nad elementami sterującymi
klimatyzacji. Aby uaktywnić tryb częściowego wyłącze-
nia, krótko nacisnąć przycisk „ESC OFF” — zaświeci się
lampka sygnalizująca usterkę/działanie układu ESC. Aby
ponownie włączyć układ ESC, krótko nacisnąć przycisk
„ESC OFF” — lampka sygnalizująca usterkę/działanie
układu ESC zgaśnie. Spowoduje to przywrócenie nor-
malnego trybu działania układu ESC. (rys. 100)
138
POZNAWANIE SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

INFORMACJA:Aby poprawić napęd podczas jazdy z
łańcuchami przeciwśniegowymi lub ruszania w głębo-
kim śniegu, piasku, na żwirze, można uaktywnić tryb
częściowego wyłączenia układu, naciskając przycisk
„ESC OFF”. Po ustąpieniu warunków, które wymusiły
uaktywnienie trybu częściowego wyłączenia, ponownie
włączyć układ ESC poprzez krótkie naciśnięcie przyci-
sku „ESC OFF”. Można to zrobić podczas jazdy.
OSTRZEŻENIE!
W trybie cz\bściowego wyłączenia funk-
cja
TCS układu ESC (z wyjątkiem funkcji
ograniczonego poślizgu opisywanej w cz\bści TCS)
jest wyłączona, co sygnalizuje zapalona lampka
kontrolna wyłączenia układu ESC. Wszystkie
inne funkcje związane ze stabilizacją pojazdu
przez układ ESC działają normalnie. W trybie
cz\bściowego wyłączenia funkcja ograniczenia
mocy silnika przez układ TCS nie działa, a za-
awansowane funkcje stabilizacji pojazdu przez
układ ESC działają w ograniczonym zakresie.
LAMPKA SYGNALIZUJĄCA USTERK\b/
DZIAŁANIE UKŁADU ESC ORAZ LAMPKA
SYGNALIZUJĄCA WYŁĄCZENIE UKŁADU
ESC
Lampka sygnalizująca usterkę/działanie układu
ESC na zestawie wskaźników zapala się po
włączeniu zapłonu. Powinna zgasnąć po uru-
chomieniu silnika. Jeśli lampka sygnalizująca
usterkę/działanie układu ESC stale świeci podczas
pracy silnika, w układzie ESC została wykryta usterka.
Jeśli lampka nadal świeci po kilkukrotnym włączeniu
zapłonu, a pojazd przejechał już kilka kilometrów z
prędkością powyżej 48 km/h, należy jak najszybciej
(rys. 100)

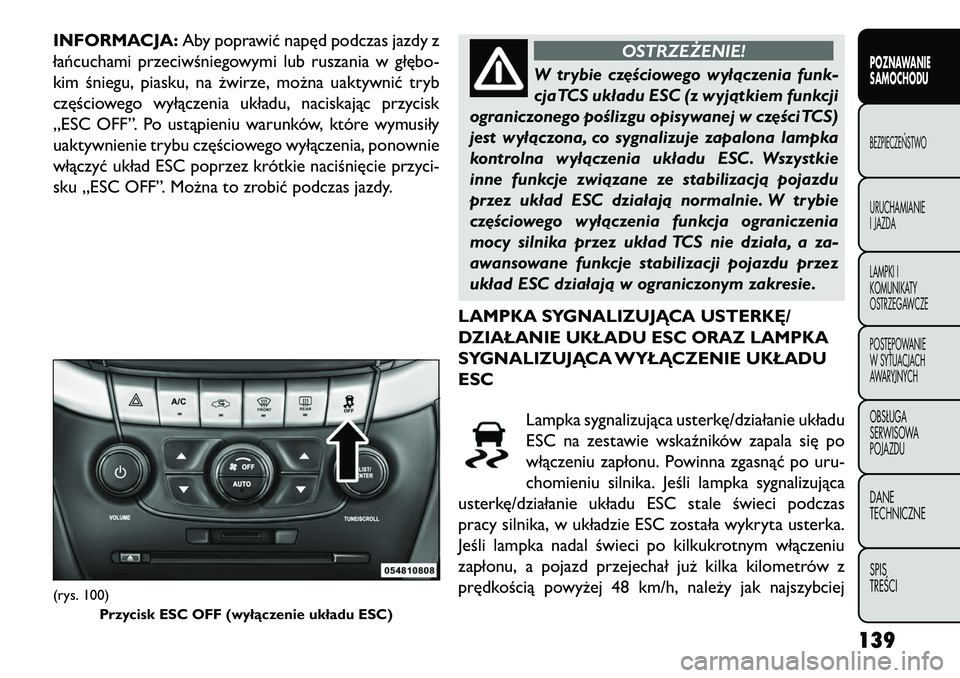

Przycisk ESC OFF (wyłączenie układu ESC)
139POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

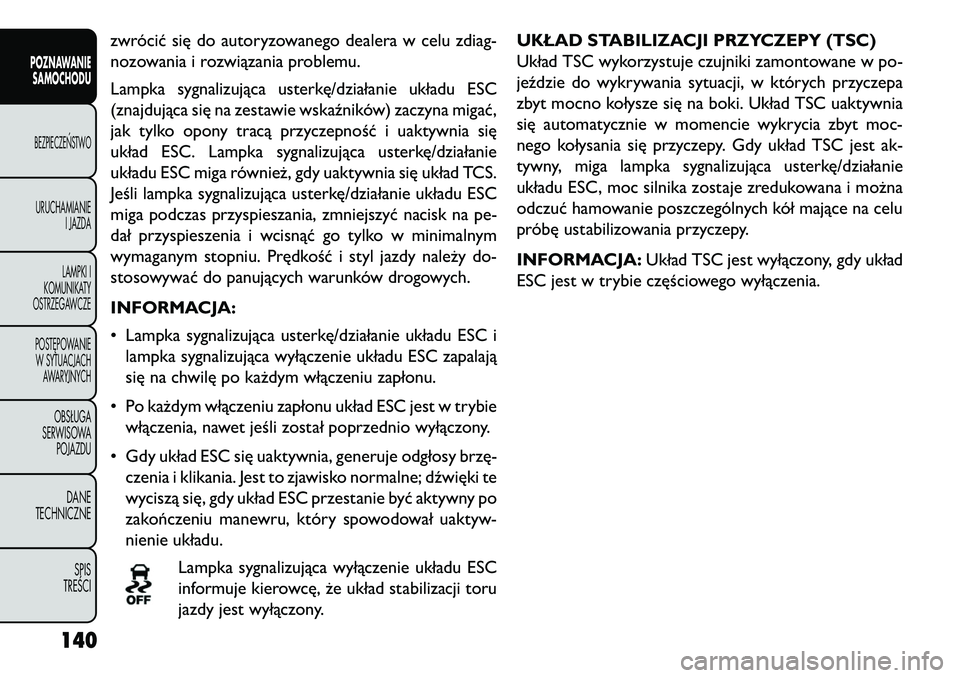

zwrócić się do autoryzowanego dealera w celu zdiag-
nozowania i rozwiązania problemu.
Lampka sygnalizująca usterkę/działanie układu ESC
(znajdująca się na zestawie wskaźników) zaczyna migać,
jak tylko opony tracą przyczepność i uaktywnia się
układ ESC. Lampka sygnalizująca usterkę/działanie
układu ESC miga również, gdy uaktywnia się układ TCS.
Jeśli lampka sygnalizująca usterkę/działanie układu ESC
miga podczas przyspieszania, zmniejszyć nacisk na pe-
dał przyspieszenia i wcisnąć go tylko w minimalnym
wymaganym stopniu. Prędkość i styl jazdy należy do-
stosowywać do panujących warunków drogowych.
INFORMACJA:
• Lampka sygnalizująca usterkę/działanie układu ESC ilampka sygnalizująca wyłączenie układu ESC zapalają
się na chwilę po każdym włączeniu zapłonu.
• Po każdym włączeniu zapłonu układ ESC jest w trybie włączenia, nawet jeśli został poprzednio wyłączony.
• Gdy układ ESC się uaktywnia, generuje odgłosy brzę- czenia i klikania. Jest to zjawisko normalne; dźwięki te
wyciszą się, gdy układ ESC przestanie być aktywny po
zakończeniu manewru, który spowodował uaktyw-
nienie układu.
Lampka sygnalizująca wyłączenie układu ESC
informuje kierowcę, że układ stabilizacji toru
jazdy jest wyłączony. UKŁAD STABILIZACJI PRZYCZEPY (TSC)
Układ TSC wykorzystuje czujniki zamontowane w po-
jeździe do wykrywania sytuacji, w których przyczepa
zbyt mocno kołysze się na boki. Układ TSC uaktywnia
się automatycznie w momencie wykrycia zbyt moc-
nego kołysania się przyczepy. Gdy układ TSC jest ak-
tywny, miga lampka sygnalizująca usterkę/działanie
układu ESC, moc silnika zostaje zredukowana i można
odczuć hamowanie poszczególnych kół mające na celu
próbę ustabilizowania przyczepy.
INFORMACJA:
Układ TSC jest wyłączony, gdy układ
ESC jest w trybie częściowego wyłączenia.
140
POZNAWANIE SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

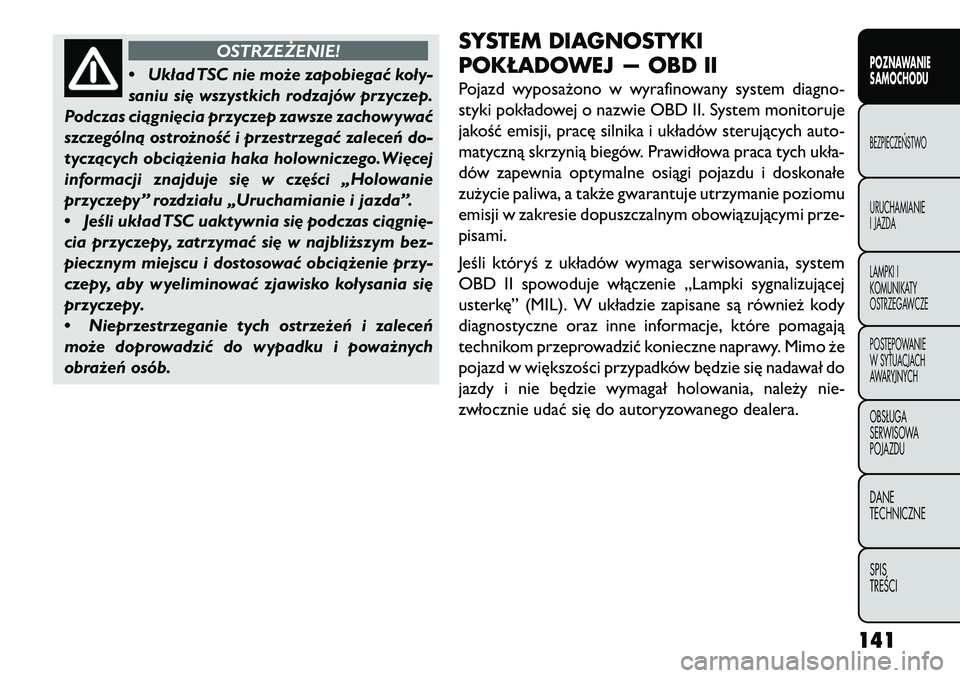

OSTRZEŻENIE!
• Układ
TSC nie może zapobiegać koły-
saniu si\b wszystkich rodzajów przyczep.
Podczas ciągni\bcia przyczep zawsze zachowywać
szczególną ostrożność i przestrzegać zaleceń do-
tyczących obciążenia haka holowniczego.Wi\bcej
informacji znajduje si\b w cz\bści „Holowanie
przyczepy” rozdziału „Uruchamianie i jazda”.
• Jeśli układ TSC uaktywnia si\b podczas ciągni\b-
cia przyczepy, zatrzymać si\b w najbliższym bez-
piecznym miejscu i dostosować obciążenie przy-
czepy, aby wyeliminować zjawisko kołysania si\b
przyczepy.
• Nieprzestrzeganie tych ostrzeżeń i zaleceń
może doprowadzić do wypadku i poważnych
obrażeń osób.
SYSTEM DIAGNOSTYKI
POKŁADOWEJ — OBD IIPojazd wyposażono w wyrafinowany system diagno-
styki pokładowej o nazwie OBD II. System monitoruje
jakość emisji, pracę silnika i układów sterujących auto-
matyczną skrzynią biegów. Prawidłowa praca tych ukła-
dów zapewnia optymalne osiągi pojazdu i doskonałe
zużycie paliwa, a także gwarantuje utrzymanie poziomu
emisji w zakresie dopuszczalnym obowiązującymi prze-
pisami.
Jeśli któryś z układów wymaga serwisowania, system
OBD II spowoduje włączenie „Lampki sygnalizującej
usterkę” (MIL). W układzie zapisane są również kody
diagnostyczne oraz inne informacje, które pomagają
technikom przeprowadzić konieczne naprawy. Mimo że
pojazd w większości przypadków będzie się nadawał do
jazdy i nie będzie wymagał holowania, należy nie-
zwłocznie udać się do autoryzowanego dealera.
141POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

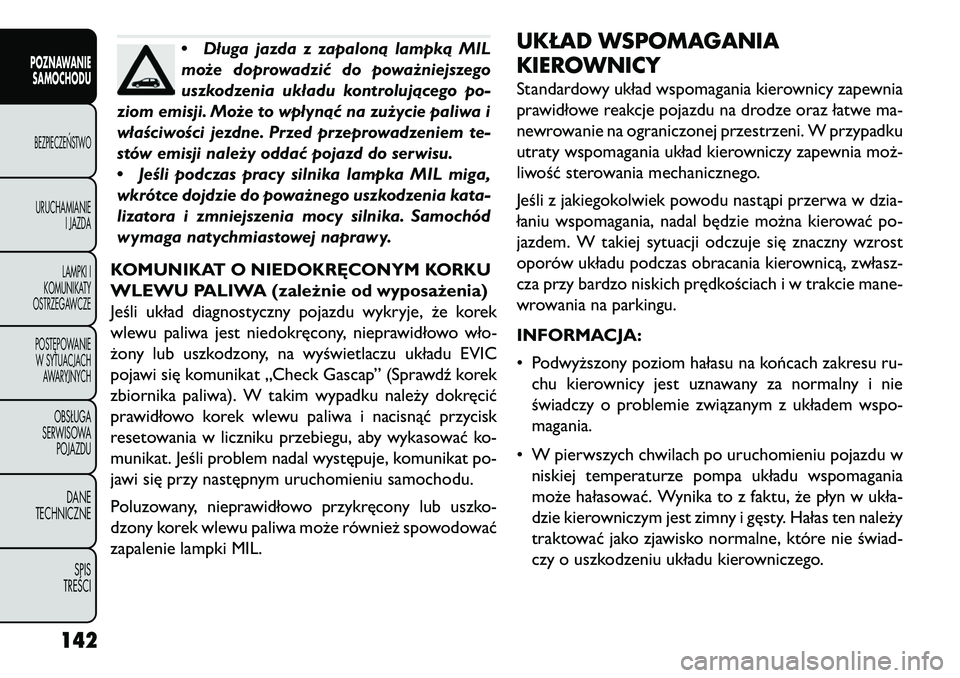

•Długa jazda z zapaloną lampką MIL
może doprowadzić do poważniejszego
uszkodzenia układu kontrolującego po-
ziom emisji. Może to wpłynąć na zużycie paliwa i
właściwości jezdne. Przed przeprowadzeniem te-
stów emisji należy oddać pojazd do serwisu.
• Jeśli podczas pracy silnika lampka MIL miga,
wkrótce dojdzie do poważnego uszkodzenia kata-
lizatora i zmniejszenia mocy silnika. Samochód
wymaga natychmiastowej naprawy.
KOMUNIKAT O NIEDOKR\bCONYM KORKU
WLEWU PALIWA (zależnie od wyposażenia)
Jeśli układ diagnostyczny pojazdu wykryje, że korek
wlewu paliwa jest niedokręcony, nieprawidłowo wło-
żony lub uszkodzony, na wyświetlaczu układu EVIC
pojawi się komunikat „Check Gascap” (Sprawdź korek
zbiornika paliwa). W takim wypadku należy dokręcić
prawidłowo korek wlewu paliwa i nacisnąć przycisk
resetowania w liczniku przebiegu, aby wykasować ko-
munikat. Jeśli problem nadal występuje, komunikat po-
jawi się przy następnym uruchomieniu samochodu.
Poluzowany, nieprawidłowo przykręcony lub uszko-
dzony korek wlewu paliwa może również spowodować
zapalenie lampki MIL.
UKŁAD WSPOMAGANIA
KIEROWNICYStandardowy układ wspomagania kierownicy zapewnia
prawidłowe reakcje pojazdu na drodze oraz łatwe ma-
newrowanie na ograniczonej przestrzeni. W przypadku
utraty wspomagania układ kierowniczy zapewnia moż-
liwość sterowania mechanicznego.
Jeśli z jakiegokolwiek powodu nastąpi przerwa w dzia-
łaniu wspomagania, nadal będzie można kierować po-
jazdem. W takiej sytuacji odczuje się znaczny wzrost
oporów układu podczas obracania kierownicą, zwłasz-
cza przy bardzo niskich prędkościach i w trakcie mane-
wrowania na parkingu.
INFORMACJA:
• Podwyższony poziom hałasu na końcach zakresu ru- chu kierownicy jest uznawany za normalny i nie
świadczy o problemie związanym z układem wspo-
magania.
• W pierwszych chwilach po uruchomieniu pojazdu w niskiej temperaturze pompa układu wspomagania
może hałasować. Wynika to z faktu, że płyn w ukła-
dzie kierowniczym jest zimny i gęsty. Hałas ten należy
traktować jako zjawisko normalne, które nie świad-
czy o uszkodzeniu układu kierowniczego.
142
POZNAWANIESAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

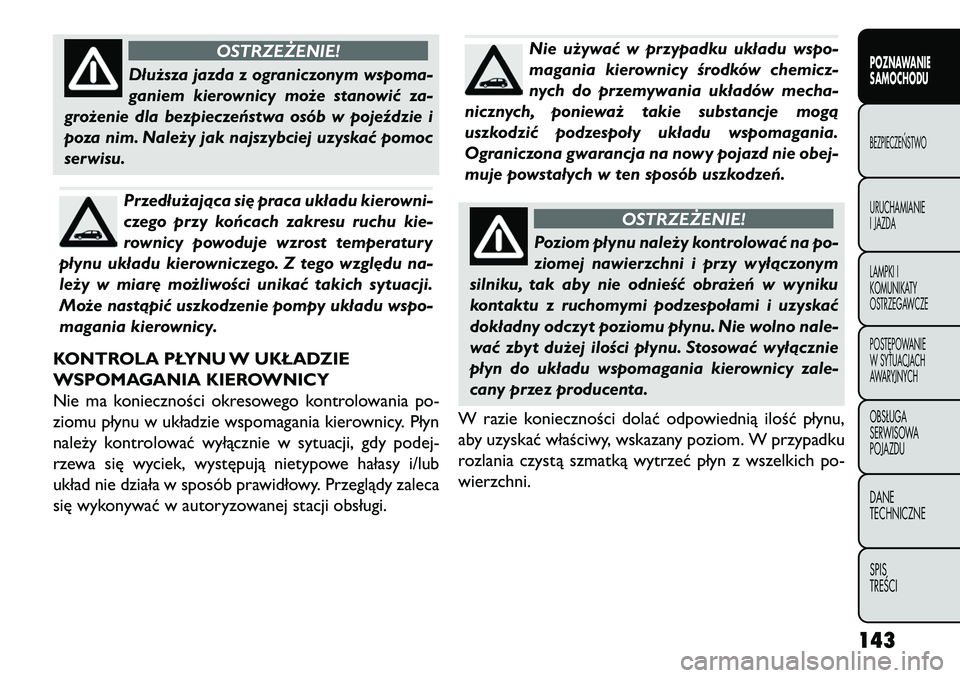

OSTRZEŻENIE!
Dłuższa jazda z ograniczonym wspoma-
gani
em kierownicy może stanowić za-
grożenie dla bezpieczeństwa osób w pojeździe i
poza nim. Należy jak najszybciej uzyskać pomoc
serwisu.Przedłużająca si\b praca układu kierowni-
czego przy końcach zakresu ruchu kie-
rownicy powoduje wzrost temperatury
płynu układu kierowniczego. Z tego wzgl\bdu na-
leży w miar\b możliwości unikać takich sytuacji.
Może nastąpić uszkodzenie pompy układu wspo-
magania kierownicy.
KONTROLA PŁYNU W UKŁADZIE
WSPOMAGANIA KIEROWNICY
Nie ma konieczności okresowego kontrolowania po-
ziomu płynu w układzie wspomagania kierownicy. Płyn
należy kontrolować wyłącznie w sytuacji, gdy podej-
rzewa się wyciek, występują nietypowe hałasy i/lub
układ nie działa w sposób prawidłowy. Przeglądy zaleca
się wykonywać w autoryzowanej stacji obsługi.
Nie używać w przypadku układu wspo-
magania kierownicy środków chemicz-
nych do przemywania układów mecha-
nicznych, ponieważ takie substancje mogą
uszkodzić podzespoły układu wspomagania.
Ograniczona gwarancja na nowy pojazd nie obej-
muje powstałych w ten sposób uszkodzeń.
OSTRZEŻENIE!
Poziom płynu należy kontrolować na po-
zi
omej nawierzchni i przy wyłączonym
silniku, tak aby nie odnieść obrażeń w wyniku
kontaktu z ruchomymi podzespołami i uzyskać
dokładny odczyt poziomu płynu. Nie wolno nale-
wać zbyt dużej ilości płynu. Stosować wyłącznie
płyn do układu wspomagania kierownicy zale-
cany przez producenta.
W razie konieczności dolać odpowiednią ilość płynu,
aby uzyskać właściwy, wskazany poziom. W przypadku
rozlania czystą szmatką wytrzeć płyn z wszelkich po-
wierzchni.
143POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

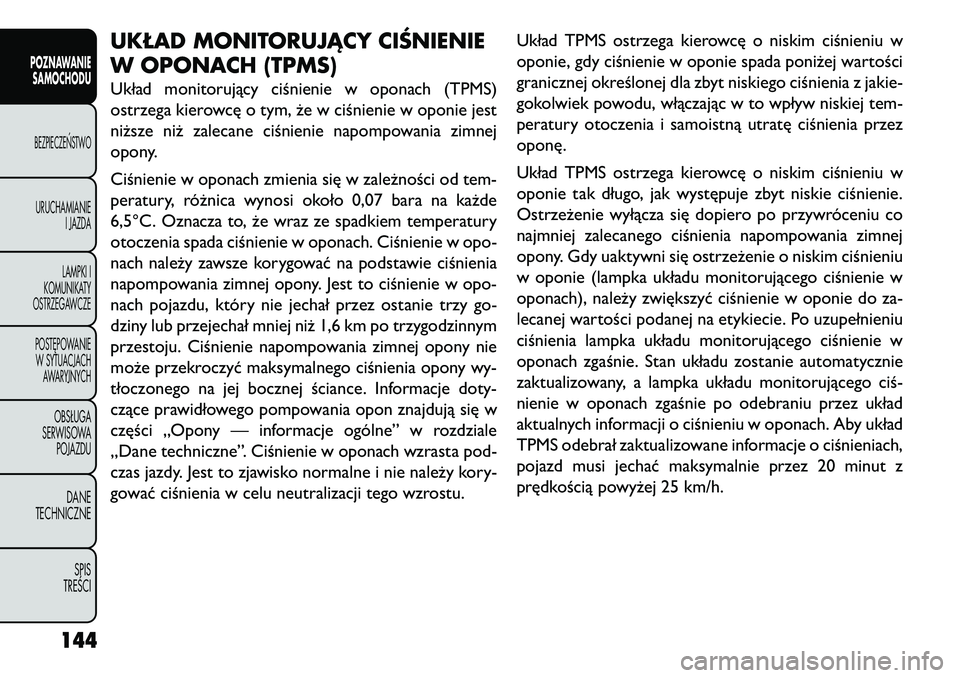

UKŁAD MONITORUJĄCYCIŚNIENIE
W OPONACH (TPMS)Układ monitorujący ciśnienie w oponach (TPMS)
ostrzega kierowcę o tym, że w ciśnienie w oponie jest
niższe niż zalecane ciśnienie napompowania zimnej
opony.
Ciśnienie w oponach zmienia się w zależności od tem-
peratury, różnica wynosi około 0,07 bara na każde
6,5°C. Oznacza to, że wraz ze spadkiem temperatury
otoczenia spada ciśnienie w oponach. Ciśnienie w opo-
nach należy zawsze korygować na podstawie ciśnienia
napompowania zimnej opony. Jest to ciśnienie w opo-
nach pojazdu, który nie jechał przez ostanie trzy go-
dziny lub przejechał mniej niż 1,6 km po trzygodzinnym
przestoju. Ciśnienie napompowania zimnej opony nie
może przekroczyć maksymalnego ciśnienia opony wy-
tłoczonego na jej bocznej ściance. Informacje doty-
czące prawidłowego pompowania opon znajdują się w
części „Opony — informacje ogólne” w rozdziale
„Dane techniczne”. Ciśnienie w oponach wzrasta pod-
czas jazdy. Jest to zjawisko normalne i nie należy kory-
gować ciśnienia w celu neutralizacji tego wzrostu. Układ TPMS ostrzega kierowcę o niskim ciśnieniu w
oponie, gdy ciśnienie w oponie spada poniżej wartości
granicznej określonej dla zbyt niskiego ciśnienia z jakie-
gokolwiek powodu, włączając w to wpływ niskiej tem-
peratury otoczenia i samoistną utratę ciśnienia przez
oponę.
Układ TPMS ostrzega kierowcę o niskim ciśnieniu w
oponie tak długo, jak występuje zbyt niskie ciśnienie.
Ostrzeżenie wyłącza się dopiero po przywróceniu co
najmniej zalecanego ciśnienia napompowania zimnej
opony. Gdy uaktywni się ostrzeżenie o niskim ciśnieniu
w oponie (lampka układu monitorującego ciśnienie w
oponach), należy zwiększyć ciśnienie w oponie do za-
lecanej wartości podanej na etykiecie. Po uzupełnieniu
ciśnienia lampka układu monitorującego ciśnienie w
oponach zgaśnie. Stan układu zostanie automatycznie
zaktualizowany, a lampka układu monitorującego ciś-
nienie w oponach zgaśnie po odebraniu przez układ
aktualnych informacji o ciśnieniu w oponach. Aby układ
TPMS odebrał zaktualizowane informacje o ciśnieniach,
pojazd musi jechać maksymalnie przez 20 minut z
prędkością powyżej 25 km/h.
144
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
