FIAT FREEMONT 2013 Manual de Uso e Manutenção (in Portuguese)

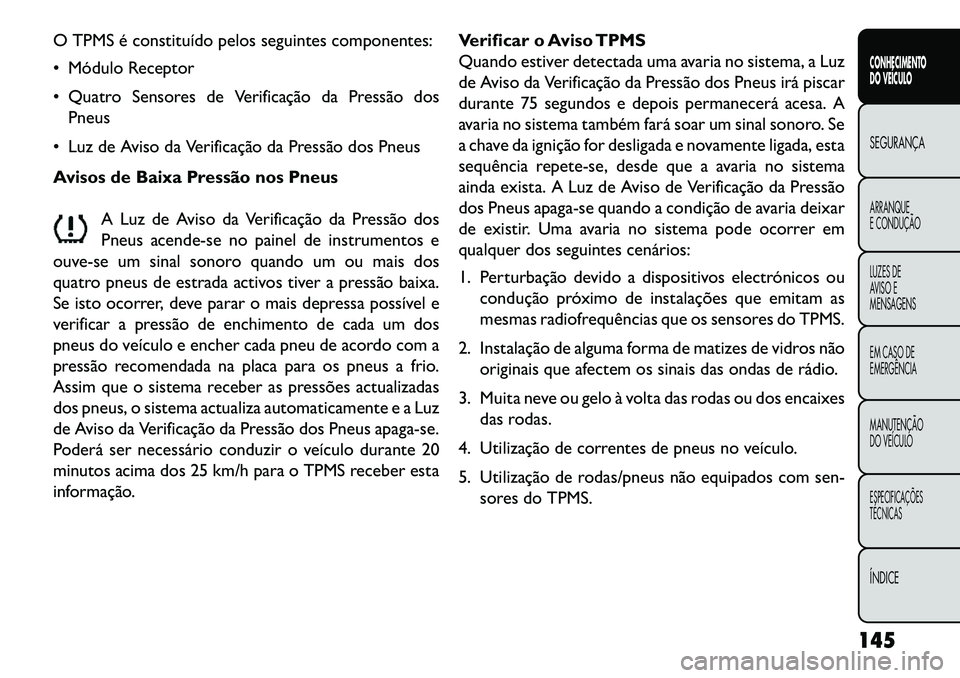

O TPMS é constituído pelos seguintes componentes:
 Módulo Receptor
 Quatro Sensores de Verificação da Pressão dosPneus
 Luz de Aviso da Verificação da Pressão dos Pneus
Avisos de Baixa Pressão nos Pneus
A Luz de Aviso da Verificação da Pressão dos
Pneus acende-se no painel de instrumentos e
ouve-se um sinal sonoro quando um ou mais dos
quatro pneus de estrada activos tiver a pressão baixa.
Se isto ocorrer, deve parar o mais depressa possível e
verificar a pressão de enchimento de cada um dos
pneus do veículo e encher cada pneu de acordo com a
pressão recomendada na placa para os pneus a frio.
Assim que o sistema receber as pressões actualizadas
dos pneus, o sistema actualiza automaticamente e a Luz
de Aviso da Verificação da Pressão dos Pneus apaga-se.
Poderá ser necessário conduzir o veículo durante 20
minutos acima dos 25 km/h para o TPMS receber esta
informação. Verificar o Aviso TPMS
Quando estiver detectada uma avaria no sistema, a Luz
de Aviso da Verificação da Pressão dos Pneus irá piscar
durante 75 segundos e depois permanecerá acesa. A
avaria no sistema também fará soar um sinal sonoro. Se
a chave da ignição for desligada e novamente ligada, esta
sequência repete-se, desde que a avaria no sistema
ainda exista. A Luz de Aviso de Verificação da Pressão
dos Pneus apaga-se quando a condição de avaria deixar
de existir. Uma avaria no sistema pode ocorrer em
qualquer dos seguintes cenários:
1. Perturbação devido a dispositivos electrónicos ou
condução próximo de instalações que emitam as
mesmas radiofrequências que os sensores do TPMS.
2. Instalação de alguma forma de matizes de vidros não originais que afectem os sinais das ondas de rádio.
3. Muita neve ou gelo à volta das rodas ou dos encaixes das rodas.
4. Utilização de correntes de pneus no veículo.
5. Utilização de rodas/pneus não equipados com sen- sores do TPMS.
145CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

NOTA:
1. O pneu sobresselente compacto não tem um sen-sor de verificação da pressão dos pneus. Portanto, o
TPMS não verifica a pressão do pneu sobresselente
compacto.
2. Se instalar o pneu sobresselente compacto no lugar de um pneu de estrada que tenha uma pressão
abaixo do limite de aviso de pressão baixa, no
próximo ciclo do interruptor da ignição, um sinal
sonoro soa e a Luz de Aviso da Verificação da
Pressão dos Pneus acende.
3. Depois de conduzir o veículo durante um máximo de 20 minutos acima dos 25 km/h, a Luz de Aviso da
Verificação da Pressão dos Pneus pisca durante 75
segundos e depois permanece continuamente
acesa.
4. Para cada posterior utilização da chave da ignição, soará um sinal sonoro e a Luz de Aviso da Verifica-
ção da Pressão dos Pneus piscará durante 75 segun-
dos e depois permanecerá continuamente acesa.
5. Depois de reparar ou substituir o pneu de estrada original e de o voltar a instalar no veículo em vez do
pneu sobresselente, o TPMS actualiza-se automati-
camente e a Luz de Aviso da Verificação da Pressão
dos Pneus apaga-se, desde que nenhuma pressão
dos quatro pneus de estrada activos esteja abaixo do limite de aviso de baixa pressão. Poderá ser
necessário conduzir o veículo durante 20 minutos
acima dos 25 km/h para o TPMS receber esta
informação.
Desactivação e Reactivação do TPMS
O TPMS pode ser desactivado se mudar todas as rodas
(pneus de estrada) por rodas que não tenham sensores
TPMS, como, por exemplo, quando instalar pneus de
Inverno no veículo.
Para desactivar o TPMS, mude primeiro todas as rodas
(pneus de estrada) por rodas que não tenham sensores
TPMS. Depois, conduza o veículo durante, pelo menos,
20 minutos acima de 25 km/h. O TPMS soa e a Luz de
Aviso da Verificação da Pressão dos Pneus pisca du-
rante 75 segundos, ficando depois acesa permanente-
mente. No próximo ciclo do interruptor da ignição, o
TPMS deixa de soar e a Luz de Aviso da Verificação da
Pressão dos Pneus não se acende.
Para reactivar o TPMS, mude primeiro todas as rodas
(pneus de estrada) por rodas que tenham sensores
TPMS. Depois, conduza o veículo até 20 minutos acima
de 25 km/h. O TPMS soa e a Luz de Aviso da Verificação
da Pressão dos Pneus pisca durante 75 segundos.
146
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE

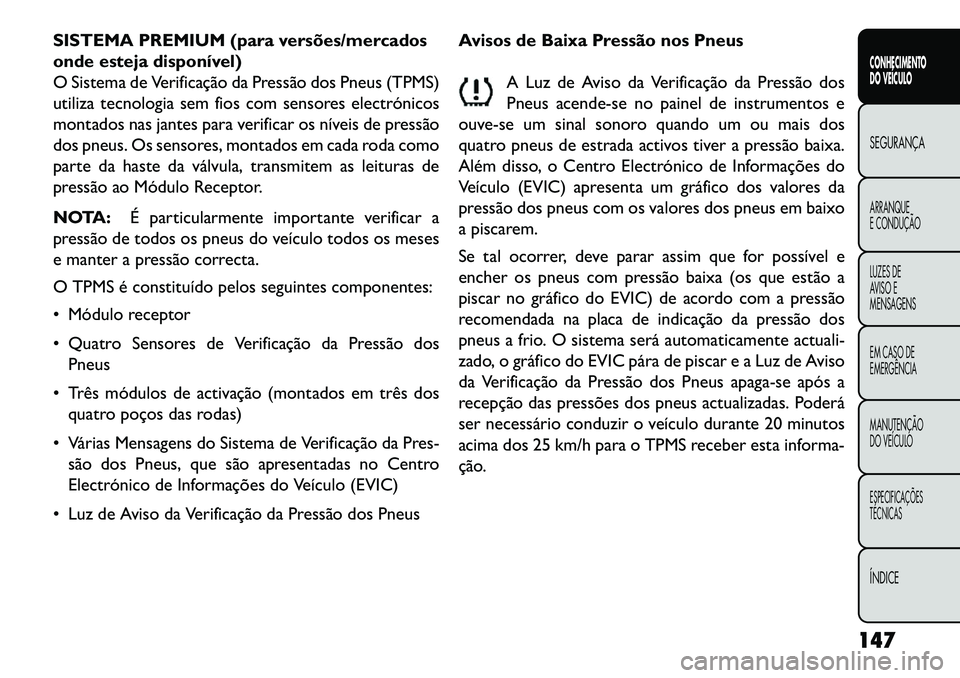

SISTEMA PREMIUM (para versões/mercados
onde esteja disponível)
O Sistema de Verificação da Pressão dos Pneus (TPMS)
utiliza tecnologia sem fios com sensores electrónicos
montados nas jantes para verificar os níveis de pressão
dos pneus. Os sensores, montados em cada roda como
parte da haste da válvula, transmitem as leituras de
pressão ao Módulo Receptor.
NOTA:É particularmente importante verificar a
pressão de todos os pneus do veículo todos os meses
e manter a pressão correcta.
O TPMS é constituído pelos seguintes componentes:
 Módulo receptor
 Quatro Sensores de Verificação da Pressão dos
Pneus
 Três módulos de activação (montados em três dos quatro poços das rodas)
 Várias Mensagens do Sistema de Verificação da Pres- são dos Pneus, que são apresentadas no Centro
Electrónico de Informações do Veículo (EVIC)
 Luz de Aviso da Verificação da Pressão dos Pneus Avisos de Baixa Pressão nos Pneus
A Luz de Aviso da Verificação da Pressão dos
Pneus acende-se no painel de instrumentos e
ouve-se um sinal sonoro quando um ou mais dos
quatro pneus de estrada activos tiver a pressão baixa.
Além disso, o Centro Electrónico de Informações do
Veículo (EVIC) apresenta um gráfico dos valores da
pressão dos pneus com os valores dos pneus em baixo
a piscarem.
Se tal ocorrer, deve parar assim que for possível e
encher os pneus com pressão baixa (os que estão a
piscar no gráfico do EVIC) de acordo com a pressão
recomendada na placa de indicação da pressão dos
pneus a frio. O sistema será automaticamente actuali-
zado, o gráfico do EVIC pára de piscar e a Luz de Aviso
da Verificação da Pressão dos Pneus apaga-se após a
recepção das pressões dos pneus actualizadas. Poderá
ser necessário conduzir o veículo durante 20 minutos
acima dos 25 km/h para o TPMS receber esta informa-
ção.
147CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

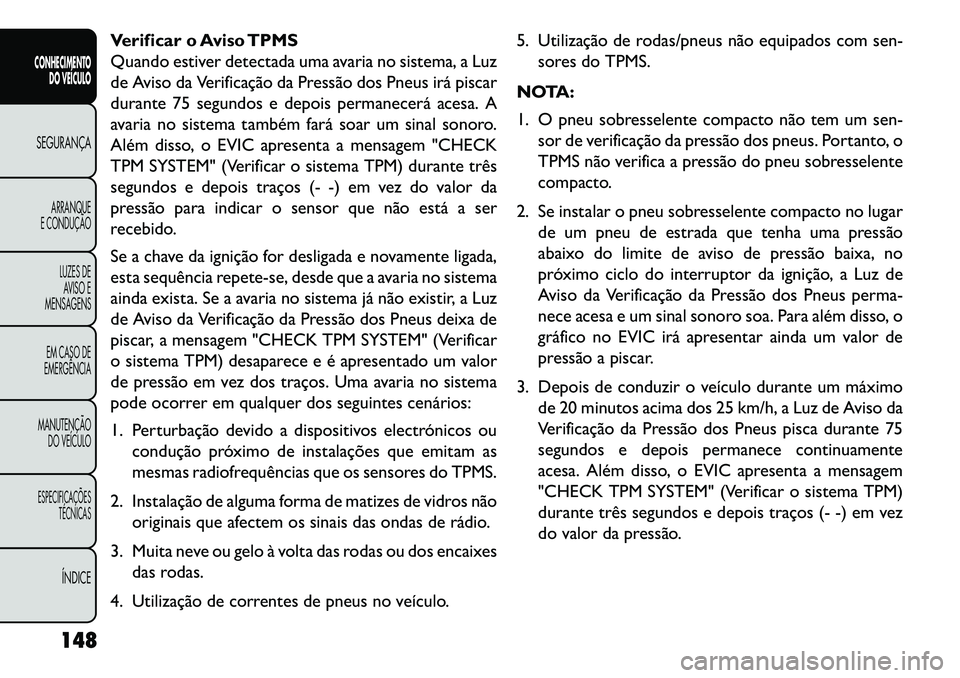

Verificar o Aviso TPMS
Quando estiver detectada uma avaria no sistema, a Luz
de Aviso da Verificação da Pressão dos Pneus irá piscar
durante 75 segundos e depois permanecerá acesa. A
avaria no sistema também fará soar um sinal sonoro.
Além disso, o EVIC apresenta a mensagem "CHECK
TPM SYSTEM" (Verificar o sistema TPM) durante três
segundos e depois traços (- -) em vez do valor da
pressão para indicar o sensor que não está a ser
recebido.
Se a chave da ignição for desligada e novamente ligada,
esta sequência repete-se, desde que a avaria no sistema
ainda exista. Se a avaria no sistema já não existir, a Luz
de Aviso da Verificação da Pressão dos Pneus deixa de
piscar, a mensagem "CHECK TPM SYSTEM" (Verificar
o sistema TPM) desaparece e é apresentado um valor
de pressão em vez dos traços. Uma avaria no sistema
pode ocorrer em qualquer dos seguintes cenários:
1. Perturbação devido a dispositivos electrónicos oucondução próximo de instalações que emitam as
mesmas radiofrequências que os sensores do TPMS.
2. Instalação de alguma forma de matizes de vidros não originais que afectem os sinais das ondas de rádio.
3. Muita neve ou gelo à volta das rodas ou dos encaixes das rodas.
4. Utilização de correntes de pneus no veículo. 5. Utilização de rodas/pneus não equipados com sen-
sores do TPMS.
NOTA:
1. O pneu sobresselente compacto não tem um sen- sor de verificação da pressão dos pneus. Portanto, o
TPMS não verifica a pressão do pneu sobresselente
compacto.
2. Se instalar o pneu sobresselente compacto no lugar de um pneu de estrada que tenha uma pressão
abaixo do limite de aviso de pressão baixa, no
próximo ciclo do interruptor da ignição, a Luz de
Aviso da Verificação da Pressão dos Pneus perma-
nece acesa e um sinal sonoro soa. Para além disso, o
gráfico no EVIC irá apresentar ainda um valor de
pressão a piscar.
3. Depois de conduzir o veículo durante um máximo de 20 minutos acima dos 25 km/h, a Luz de Aviso da
Verificação da Pressão dos Pneus pisca durante 75
segundos e depois permanece continuamente
acesa. Além disso, o EVIC apresenta a mensagem
"CHECK TPM SYSTEM" (Verificar o sistema TPM)
durante três segundos e depois traços (- -) em vez
do valor da pressão.
148
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE

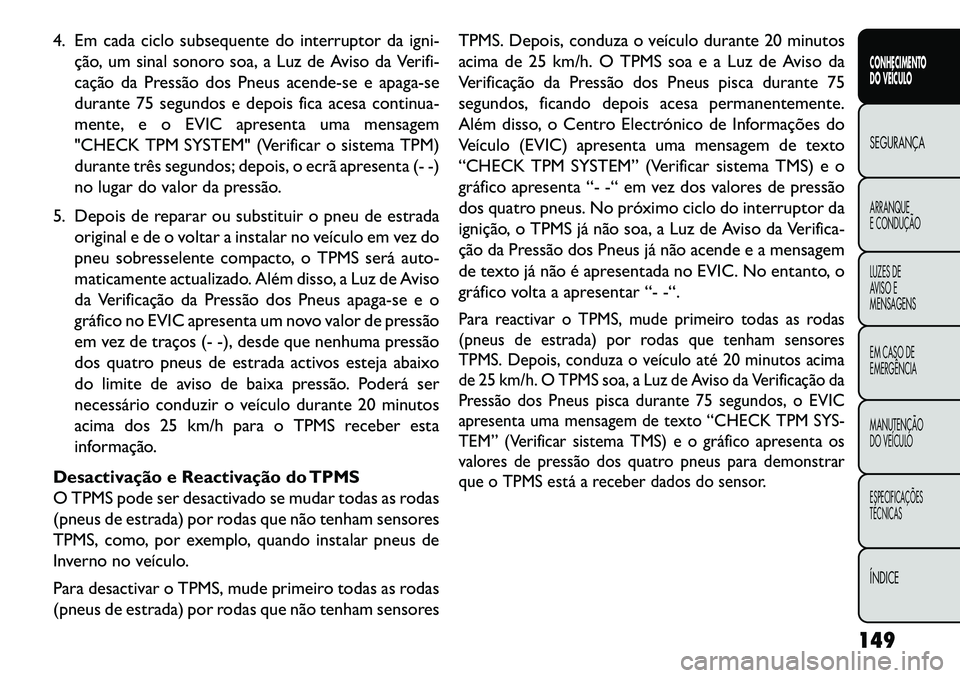

4. Em cada ciclo subsequente do interruptor da igni-ção, um sinal sonoro soa, a Luz de Aviso da Verifi-
cação da Pressão dos Pneus acende-se e apaga-se
durante 75 segundos e depois fica acesa continua-
mente, e o EVIC apresenta uma mensagem
"CHECK TPM SYSTEM" (Verificar o sistema TPM)
durante três segundos; depois, o ecrã apresenta (- -)
no lugar do valor da pressão.
5. Depois de reparar ou substituir o pneu de estrada original e de o voltar a instalar no veículo em vez do
pneu sobresselente compacto, o TPMS será auto-
maticamente actualizado. Além disso, a Luz de Aviso
da Verificação da Pressão dos Pneus apaga-se e o
gráfico no EVIC apresenta um novo valor de pressão
em vez de traços (- -), desde que nenhuma pressão
dos quatro pneus de estrada activos esteja abaixo
do limite de aviso de baixa pressão. Poderá ser
necessário conduzir o veículo durante 20 minutos
acima dos 25 km/h para o TPMS receber esta
informação.
Desactivação e Reactivação do TPMS
O TPMS pode ser desactivado se mudar todas as rodas
(pneus de estrada) por rodas que não tenham sensores
TPMS, como, por exemplo, quando instalar pneus de
Inverno no veículo.
Para desactivar o TPMS, mude primeiro todas as rodas
(pneus de estrada) por rodas que não tenham sensores TPMS. Depois, conduza o veículo durante 20 minutos
acima de 25 km/h. O TPMS soa e a Luz de Aviso da
Verificação da Pressão dos Pneus pisca durante 75
segundos, ficando depois acesa permanentemente.
Além disso, o Centro Electrónico de Informações do
Veículo (EVIC) apresenta uma mensagem de texto
“CHECK TPM SYSTEM” (Verificar sistema TMS) e o
gráfico apresenta “- -“ em vez dos valores de pressão
dos quatro pneus. No próximo ciclo do interruptor da
ignição, o TPMS já não soa, a Luz de Aviso da Verifica-
ção da Pressão dos Pneus já não acende e a mensagem
de texto já não é apresentada no EVIC. No entanto, o
gráfico volta a apresentar “- -“.
Para reactivar o TPMS, mude primeiro todas as rodas
(pneus de estrada) por rodas que tenham sensores
TPMS. Depois, conduza o veículo até 20 minutos acima
de 25 km/h. O TPMS soa, a Luz de Aviso da Verificação da
Pressão dos Pneus pisca durante 75 segundos, o EVIC
apresenta uma mensagem de texto “CHECK TPM SYS-
TEM” (Verificar sistema TMS) e o gráfico apresenta os
valores de pressão dos quatro pneus para demonstrar
que o TPMS está a receber dados do sensor.
149CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

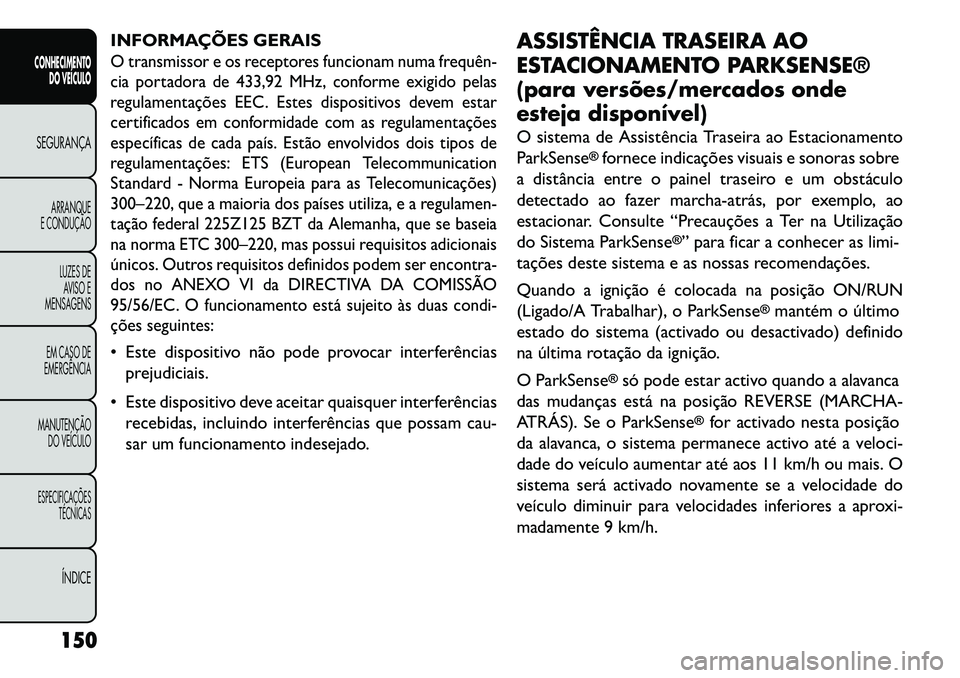

INFORMAÇÕES GERAISO transmissor e os receptores funcionam numa frequên­
cia portadora de 433,92 MHz, conforme exigido pelas
regulamentações EEC. Estes dispositivos devem estar
certificados em conformidade com as regulamentações
específicas de cada país. Estão envolvidos dois tipos de
regulamentações: ETS (European Telecommunication
Standard - Norma Europeia para as Telecomunicações)
300–220, que a maioria dos países utiliza, e a regulamen-
tação federal 225Z125 BZT da Alemanha, que se baseia
na norma ETC 300–220, mas possui requisitos adicionais
únicos. Outros requisitos definidos podem ser encontra-
dos no ANEXO VI da DIRECTIVA DA COMISSÃO
95/56/EC. O funcionamento está sujeito às duas condi-
ções seguintes: Este dispositivo não pode provocar interferênciasprejudiciais.
 Este dispositivo deve aceitar quaisquer interferências recebidas, incluindo interferências que possam cau-
sar um funcionamento indesejado. ASSISTÊNCIA TRASEIRA AO
ESTACIONAMENTO PARKSENSE®
(para versões/mercados onde
esteja disponível)
O sistema de Assistência Traseira ao Estacionamento
ParkSense
®fornece indicações visuais e sonoras sobre
a distância entre o painel traseiro e um obstáculo
detectado ao fazer marcha­atrás, por exemplo, ao
estacionar. Consulte “Precauções a Ter na Utilização
do Sistema ParkSense
®” para ficar a conhecer as limi-
tações deste sistema e as nossas recomendações.
Quando a ignição é colocada na posição ON/RUN
(Ligado/A Trabalhar), o ParkSense
®mantém o último
estado do sistema (activado ou desactivado) definido
na última rotação da ignição.
O ParkSense
®só pode estar activo quando a alavanca
das mudanças está na posição REVERSE (MARCHA-
ATRÁS). Se o ParkSense
®for activado nesta posição
da alavanca, o sistema permanece activo até a veloci-
dade do veículo aumentar até aos 11 km/h ou mais. O
sistema será activado novamente se a velocidade do
veículo diminuir para velocidades inferiores a aproxi-
madamente 9 km/h.
150
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE

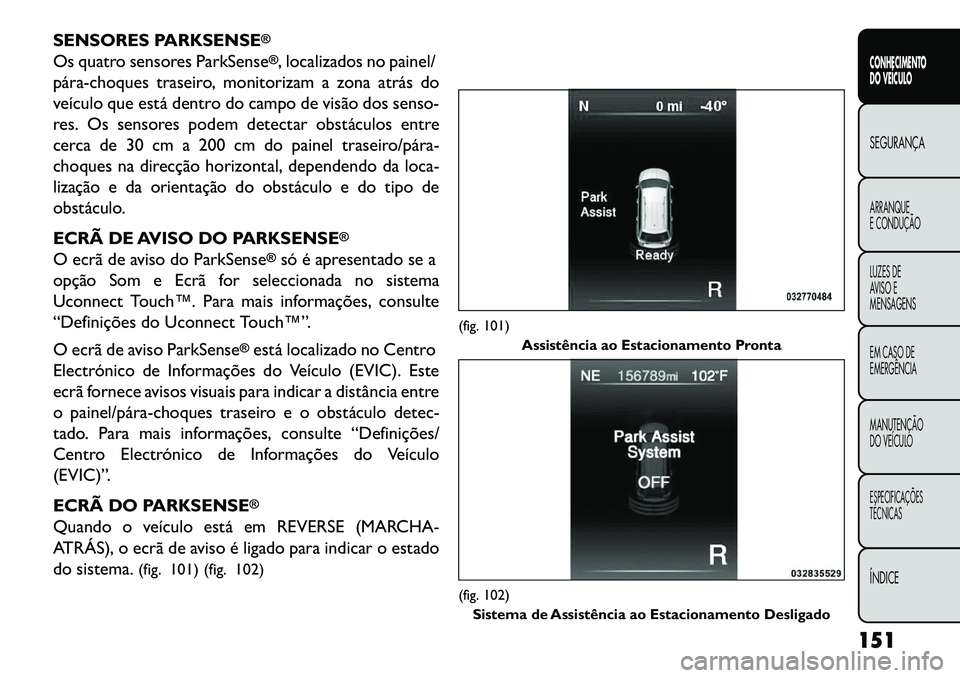

SENSORES PARKSENSE
®
Os quatro sensores ParkSense
®, localizados no painel/
pára­choques traseiro, monitorizam a zona atrás do
veículo que está dentro do campo de visão dos senso-
res. Os sensores podem detectar obstáculos entre
cerca de 30 cm a 200 cm do painel traseiro/pára­
choques na direcção horizontal, dependendo da loca-
lização e da orientação do obstáculo e do tipo de
obstáculo.
ECRÃ DE AVISO DO PARKSENSE
®
O ecrã de aviso do ParkSense
®só é apresentado se a
opção Som e Ecrã for seleccionada no sistema
Uconnect Touch™. Para mais informações, consulte
“Definições do Uconnect Touch™”.
O ecrã de aviso ParkSense
®está localizado no Centro
Electrónico de Informações do Veículo (EVIC). Este
ecrã fornece avisos visuais para indicar a distância entre
o painel/pára­choques traseiro e o obstáculo detec-
tado. Para mais informações, consulte “Definições/
Centro Electrónico de Informações do Veículo
(EVIC)”.
ECRÃ DO PARKSENSE®
Quando o veículo está em REVERSE (MARCHA-
ATRÁS), o ecrã de aviso é ligado para indicar o estado
do sistema. (fig. 101) (fig. 102)
(fig. 101)
Assistência ao Estacionamento Pronta(fig. 102)
Sistema de Assistência ao Estacionamento Desligado
151
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

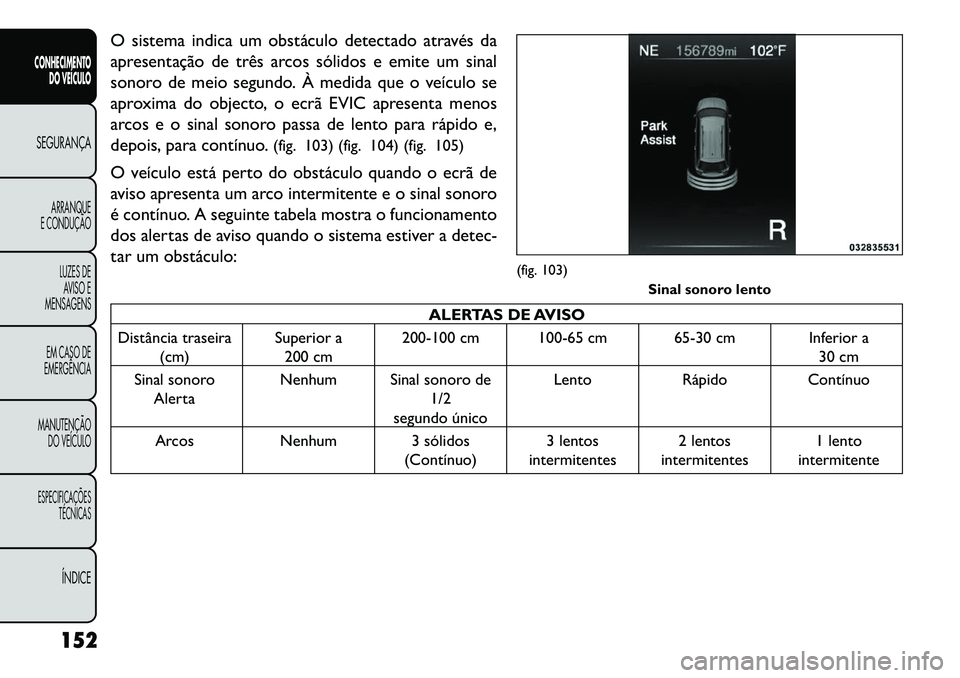

O sistema indica um obstáculo detectado através da
apresentação de três arcos sólidos e emite um sinal
sonoro de meio segundo. À medida que o veículo se
aproxima do objecto, o ecrã EVIC apresenta menos
arcos e o sinal sonoro passa de lento para rápido e,
depois, para contínuo.(fig. 103) (fig. 104) (fig. 105)
O veículo está perto do obstáculo quando o ecrã de
aviso apresenta um arco intermitente e o sinal sonoro
é contínuo. A seguinte tabela mostra o funcionamento
dos alertas de aviso quando o sistema estiver a detec-
tar um obstáculo:
ALERTAS DE AVISO
Distância traseira (cm) Superior a
200 cm 200-100 cm 100-65 cm 65-30 cm Inferior a
30 cm
Sinal sonoro Alerta Nenhum Sinal sonoro de
1/2
segundo único Lento
Rápido Contínuo
Arcos Nenhum 3 sólidos
(Contínuo) 3 lentos
intermitentes 2 lentos
intermitentes 1 lento
intermitente
(fig. 103)
Sinal sonoro lento
152
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE

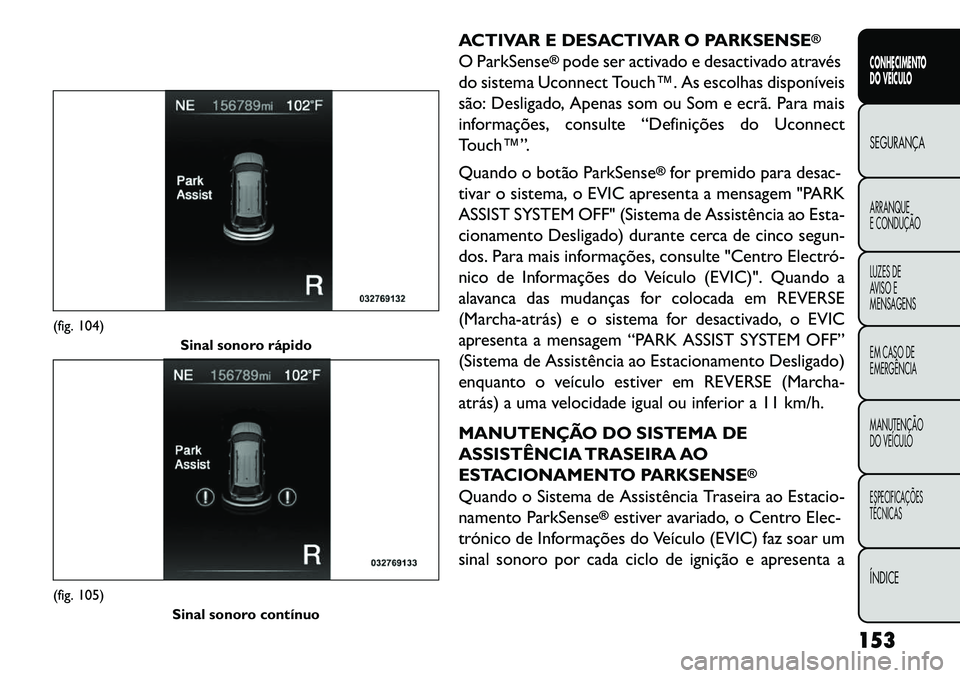

ACTIVAR E DESACTIVAR O PARKSENSE
®
O ParkSense
®pode ser activado e desactivado através
do sistema Uconnect Touch™. As escolhas disponíveis
são: Desligado, Apenas som ou Som e ecrã. Para mais
informações, consulte “Definições do Uconnect
Touch™”.
Quando o botão ParkSense
®for premido para desac-
tivar o sistema, o EVIC apresenta a mensagem "PARK
ASSIST SYSTEM OFF" (Sistema de Assistência ao Esta-
cionamento Desligado) durante cerca de cinco segun-
dos. Para mais informações, consulte "Centro Electró­
nico de Informações do Veículo (EVIC)". Quando a
alavanca das mudanças for colocada em REVERSE
(Marcha­atrás) e o sistema for desactivado, o EVIC
apresenta a mensagem “PARK ASSIST SYSTEM OFF”
(Sistema de Assistência ao Estacionamento Desligado)
enquanto o veículo estiver em REVERSE (Marcha-
atrás) a uma velocidade igual ou inferior a 11 km/h.
MANUTENÇÃO DO SISTEMA DE
ASSISTÊNCIA TRASEIRA AO
ESTACIONAMENTO PARKSENSE
®
Quando o Sistema de Assistência Traseira ao Estacio-
namento ParkSense
®estiver avariado, o Centro Elec-
trónico de Informações do Veículo (EVIC) faz soar um
sinal sonoro por cada ciclo de ignição e apresenta a
(fig. 104) Sinal sonoro rápido(fig. 105)
Sinal sonoro contínuo
153
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

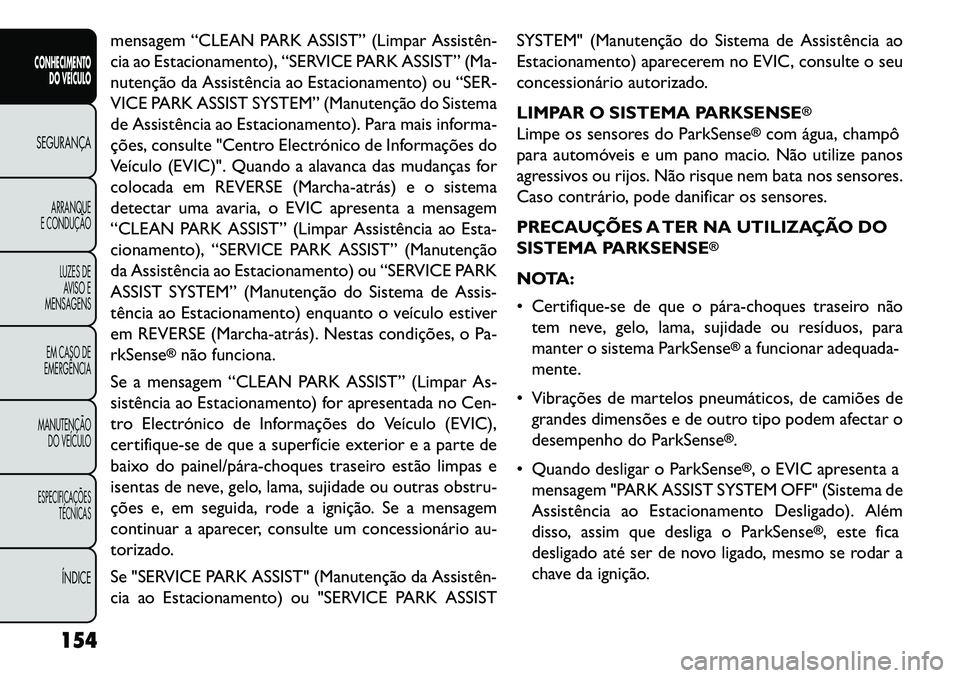

mensagem “CLEAN PARK ASSIST” (Limpar Assistên­
cia ao Estacionamento), “SERVICE PARK ASSIST” (Ma-
nutenção da Assistência ao Estacionamento) ou “SER-
VICE PARK ASSIST SYSTEM” (Manutenção do Sistema
de Assistência ao Estacionamento). Para mais informa-
ções, consulte "Centro Electrónico de Informações do
Veículo (EVIC)". Quando a alavanca das mudanças for
colocada em REVERSE (Marcha­atrás) e o sistema
detectar uma avaria, o EVIC apresenta a mensagem
“CLEAN PARK ASSIST” (Limpar Assistência ao Esta-
cionamento), “SERVICE PARK ASSIST” (Manutenção
da Assistência ao Estacionamento) ou “SERVICE PARK
ASSIST SYSTEM” (Manutenção do Sistema de Assis-
tência ao Estacionamento) enquanto o veículo estiver
em REVERSE (Marcha­atrás). Nestas condições, o Pa-
rkSense
®não funciona.
Se a mensagem “CLEAN PARK ASSIST” (Limpar As-
sistência ao Estacionamento) for apresentada no Cen-
tro Electrónico de Informações do Veículo (EVIC),
certifique-se de que a superfície exterior e a parte de
baixo do painel/pára­choques traseiro estão limpas e
isentas de neve, gelo, lama, sujidade ou outras obstru-
ções e, em seguida, rode a ignição. Se a mensagem
continuar a aparecer, consulte um concessionário au-
torizado.
Se "SERVICE PARK ASSIST" (Manutenção da Assistên­
cia ao Estacionamento) ou "SERVICE PARK ASSIST SYSTEM" (Manutenção do Sistema de Assistência ao
Estacionamento) aparecerem no EVIC, consulte o seu
concessionário autorizado.
LIMPAR O SISTEMA PARKSENSE
®
Limpe os sensores do ParkSense
®com água, champô
para automóveis e um pano macio. Não utilize panos
agressivos ou rijos. Não risque nem bata nos sensores.
Caso contrário, pode danificar os sensores.
PRECAUÇÕES A TER NA UTILIZAÇÃO DO
SISTEMA PARKSENSE
®
NOTA:
 Certifique-se de que o pára­choques traseiro não tem neve, gelo, lama, sujidade ou resíduos, para
manter o sistema ParkSense
®a funcionar adequada-
mente.
 Vibrações de martelos pneumáticos, de camiões de grandes dimensões e de outro tipo podem afectar o
desempenho do ParkSense
®.
 Quando desligar o ParkSense®, o EVIC apresenta a
mensagem "PARK ASSIST SYSTEM OFF" (Sistema de
Assistência ao Estacionamento Desligado). Além
disso, assim que desliga o ParkSense
®, este fica
desligado até ser de novo ligado, mesmo se rodar a
chave da ignição.
154
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE
