Le fonctionnement du témoin des freins peut être
vérifié en tournant la clé de contact de la position OFF
(hors fonction) à la position ON/RUN (en fonction/
marche). Le témoin doit s'allumer pendant deux se-
condes environ. Le témoin doit ensuite s'éteindre, à
moins que le frein à main ne soit serré ou qu'un défaut
dans le système de freinage ne soit détecté. S'il ne
s'allume pas, faites vérifier le système par un conces-
sionnaire agréé.
Le témoin s'allume également lorsque le frein à main
est serré et quand le commutateur d'allumage est en
position ON/RUN (en fonction/marche).
REMARQUE : Ce témoin indique que le frein à main
est serré. Il ne spécifie pas le degré de serrage. 12. Témoin du système antiblocage des roues
(ABS)
Ce témoin surveille le système antiblocage
des roues (ABS). Il s'allume quand le commu-
tateur d'allumage est placé en position ON/
RUN (en fonction/marche) et peut rester
allumé pendant quatre secondes.
Si le témoin d'ABS reste allumé plus longtemps ou s'il
s'allume pendant le trajet, cela indique que la section
ABS du système de freinage est en panne et qu'une
intervention s'impose. Cependant, le circuit de freinage
conventionnel continuera à fonctionner normalement,
à moins que le témoin des freins ne soit allumé égale-
ment.
Si le témoin d'ABS est allumé, faites réparer le circuit de
freinage dès que possible pour bénéficier de nouveau
de l'antiblocage. Vérifiez fréquemment le bon fonction-
nement du témoin d'ABS. S'il ne s'allume pas, faites
vérifier le système par un concessionnaire agréé.
(Reportez-vous à la section "Système de commande
électronique du freinage" du chapitre "Connaissance
du véhicule" pour plus d'informations).
275CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS
TECHNIQUESINDEX

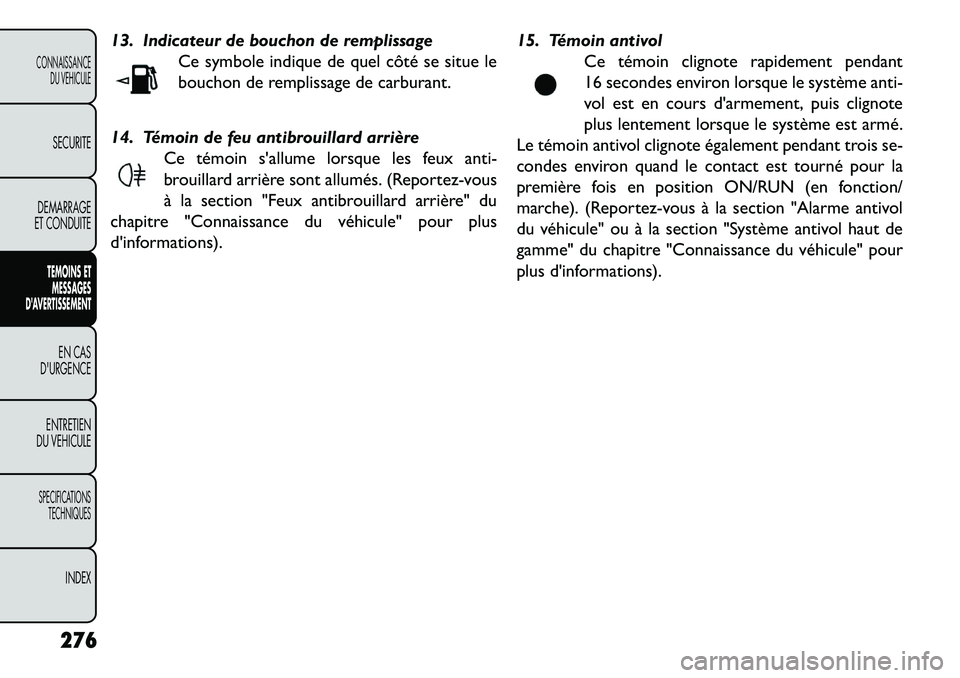

13. Indicateur de bouchon de remplissageCe symbole indique de quel côté se situe le
bouchon de remplissage de carburant.
14. Témoin de feu antibrouillard arrière Ce témoin s'allume lorsque les feux anti-
brouillard arrière sont allumés. (Reportez-vous
à la section "Feux antibrouillard arrière" du
chapitre "Connaissance du véhicule" pour plus
d'informations). 15. Témoin antivol
Ce témoin clignote rapidement pendant
16 secondes environ lorsque le système anti-
vol est en cours d'armement, puis clignote
plus lentement lorsque le système est armé.
Le témoin antivol clignote également pendant trois se-
condes environ quand le contact est tourné pour la
première fois en position ON/RUN (en fonction/
marche). (Reportez-vous à la section "Alarme antivol
du véhicule" ou à la section "Système antivol haut de
gamme" du chapitre "Connaissance du véhicule" pour
plus d'informations).
276
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULE
SPECIFICATIONS TECHNIQUES
INDEX

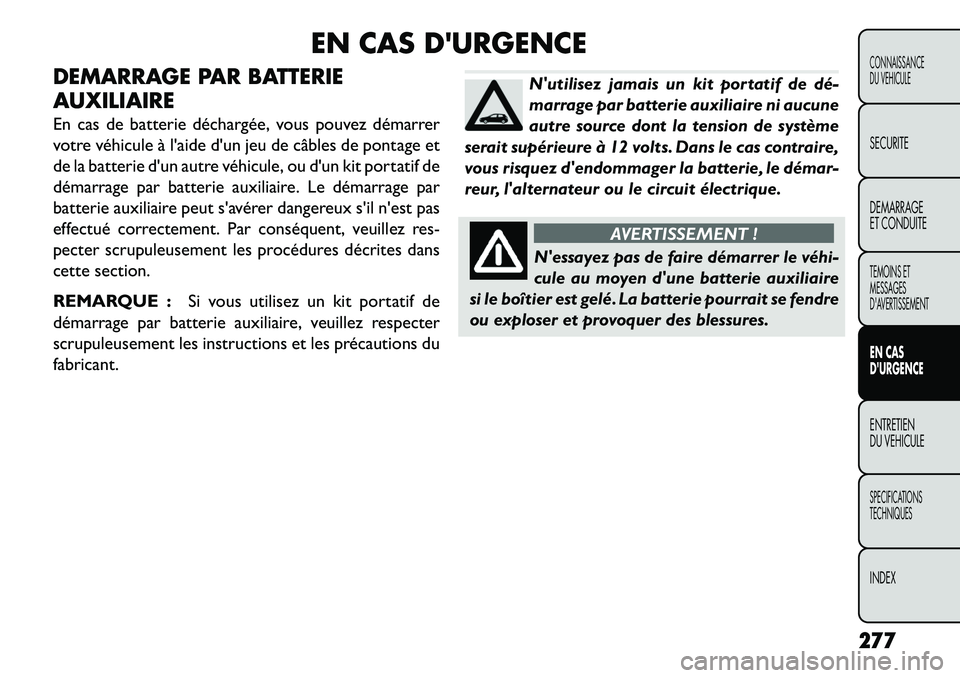

EN CAS D'URGENCE
DEMARRAGE PAR BATTERIE
AUXILIAIRE
En cas de batterie déchargée, vous pouvez démarrer
votre véhicule à l'aide d'un jeu de câbles de pontage et
de la batterie d'un autre véhicule, ou d'un kit portatif de
démarrage par batterie auxiliaire. Le démarrage par
batterie auxiliaire peut s'avérer dangereux s'il n'est pas
effectué correctement. Par conséquent, veuillez res-
pecter scrupuleusement les procédures décrites dans
cette section.
REMARQUE : Si vous utilisez un kit portatif de
démarrage par batterie auxiliaire, veuillez respecter
scrupuleusement les instructions et les précautions du
fabricant.
N'utilisez jamais un kit portatif de dé­
marrage par batterie auxiliaire ni aucune
autre source dont la tension de système
serait supérieure à 12 volts. Dans le cas contraire,
vous risquez d'endommager la batterie, le démar-
reur, l'alternateur ou le circuit électrique.
AVERTISSEMENT !
N'essayez pas de faire démarrer le véhi­
c
ule au moyen d'une batterie auxiliaire
si le boîtier est gelé. La batterie pourrait se fendre
ou exploser et provoquer des blessures.
277
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

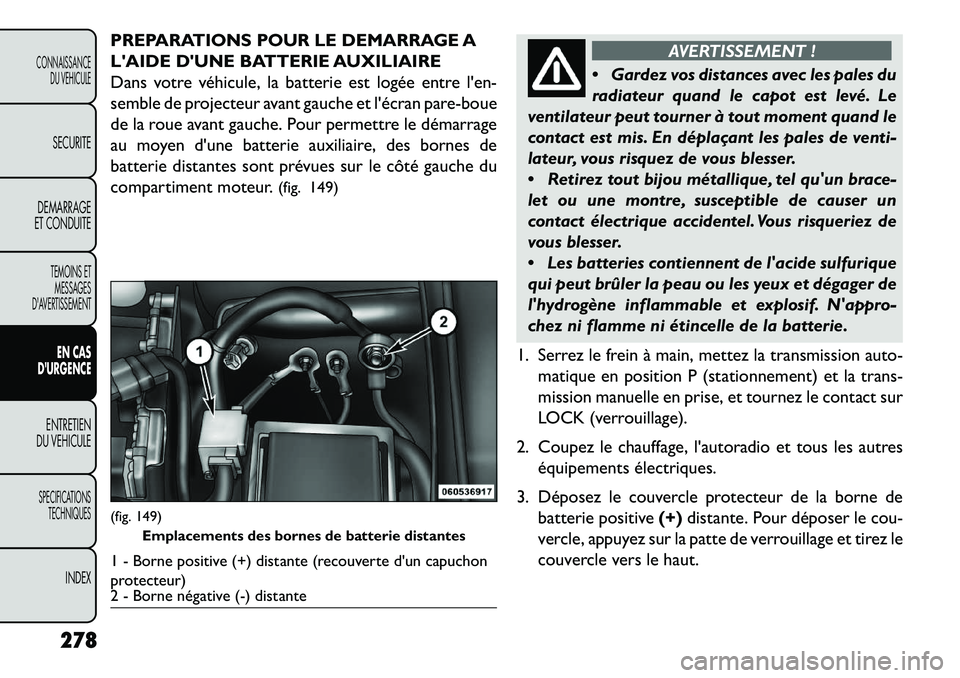

PREPARATIONS POUR LE DEMARRAGE A
L'AIDE D'UNE BATTERIE AUXILIAIRE
Dans votre véhicule, la batterie est logée entre l'en-
semble de projecteur avant gauche et l'écran pare-boue
de la roue avant gauche. Pour permettre le démarrage
au moyen d'une batterie auxiliaire, des bornes de
batterie distantes sont prévues sur le côté gauche du
compartiment moteur.(fig. 149)
AVERTISSEMENT !
 Gardez
vos distances avec les pales du
radiateur quand le capot est levé. Le
ventilateur peut tourner à tout moment quand le
contact est mis. En déplaçant les pales de venti-
lateur, vous risquez de vous blesser.
 Retirez tout bijou métallique, tel qu'un brace-
let ou une montre, susceptible de causer un
contact électrique accidentel. Vous risqueriez de
vous blesser.
 Les batteries contiennent de l'acide sulfurique
qui peut brûler la peau ou les yeux et dégager de
l'hydrogène inflammable et explosif. N'appro-
chez ni flamme ni étincelle de la batterie.
1. Serrez le frein à main, mettez la transmission auto- matique en position P (stationnement) et la trans-
mission manuelle en prise, et tournez le contact sur
LOCK (verrouillage).
2. Coupez le chauffage, l'autoradio et tous les autres équipements électriques.
3. Déposez le couvercle protecteur de la borne de batterie positive (+)distante. Pour déposer le cou-
vercle, appuyez sur la patte de verrouillage et tirez le
couvercle vers le haut.
(fig. 149) Emplacements des bornes de batterie distantes1 - Borne positive (+) distante (recouverte d'un capuchon
protecteur)
2 - Borne négative (-) distante
278
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

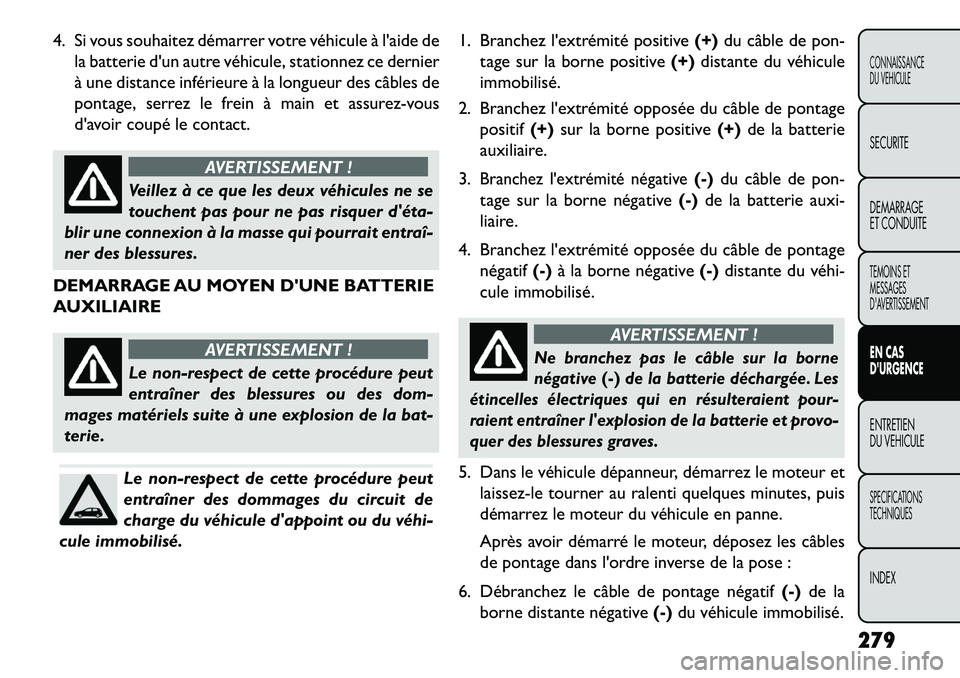

4. Si vous souhaitez démarrer votre véhicule à l'aide dela batterie d'un autre véhicule, stationnez ce dernier
à une distance inférieure à la longueur des câbles de
pontage, serrez le frein à main et assurez-vous
d'avoir coupé le contact.
AVERTISSEMENT !
Veillez à ce que les deux véhicules ne se
t
ouchent pas pour ne pas risquer d'éta­
blir une connexion à la masse qui pourrait entraî­
ner des blessures.
DEMARRAGE AU MOYEN D'UNE BATTERIE
AUXILIAIRE
AVERTISSEMENT !
Le non-respect de cette procédure peut
en
traîner des blessures ou des dom-
mages matériels suite à une explosion de la bat-
terie.Le non-respect de cette procédure peut
entraîner des dommages du circuit de
charge du véhicule d'appoint ou du véhi­
cule immobilisé. 1. Branchez l'extrémité positive
(+)du câble de pon-
tage sur la borne positive (+)distante du véhicule
immobilisé.
2. Branchez l'extrémité opposée du câble de pontage positif (+)sur la borne positive (+)de la batterie
auxiliaire.
3.
Branchez l'extrémité négative
(-) du câble de pon-
tage sur la borne négative (-)de la batterie auxi-
liaire.
4. Branchez l'extrémité opposée du câble de pontage négatif (-)à la borne négative (-)distante du véhi­
cule immobilisé.
AVERTISSEMENT !
Ne branchez pas le câble sur la borne
négative (-)de la batterie déchargée. Les
étincelles électriques qui en résulteraient pour-
raient entraîner l'explosion de la batterie et provo-
quer des blessures graves.
5. Dans le véhicule dépanneur, démarrez le moteur et laissez-le tourner au ralenti quelques minutes, puis
démarrez le moteur du véhicule en panne.
Après avoir démarré le moteur, déposez les câbles
de pontage dans l'ordre inverse de la pose :
6. Débranchez le câble de pontage négatif (-)de la
borne distante négative (-)du véhicule immobilisé.
279
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

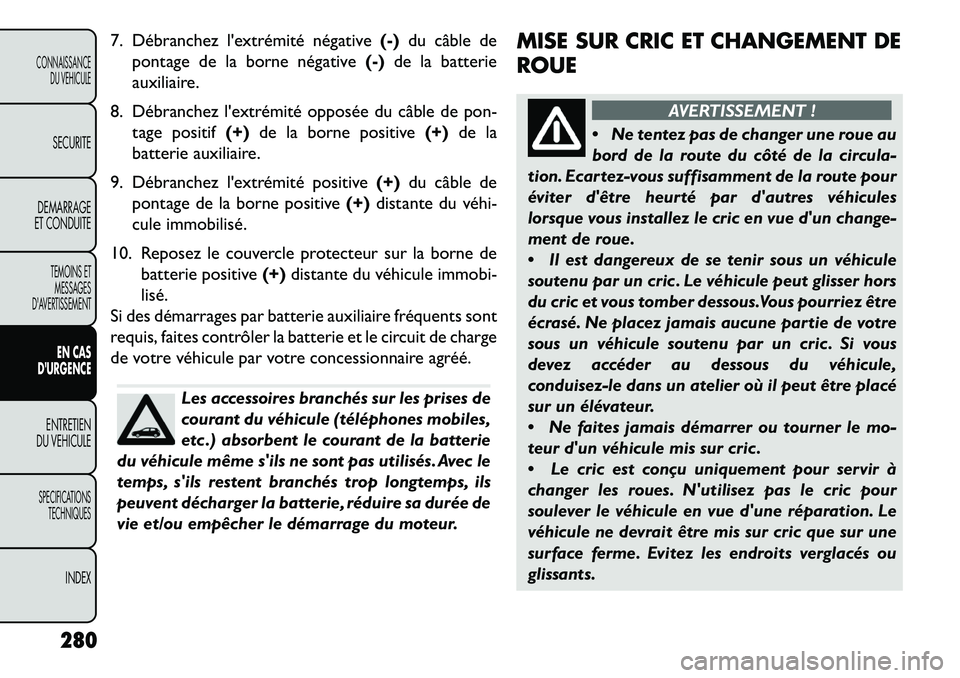

7. Débranchez l'extrémité négative(-)du câble de
pontage de la borne négative (-)de la batterie
auxiliaire.
8. Débranchez l'extrémité opposée du câble de pon- tage positif (+)de la borne positive (+)de la
batterie auxiliaire.
9. Débranchez l'extrémité positive (+)du câble de
pontage de la borne positive (+)distante du véhi­
cule immobilisé.
10. Reposez le couvercle protecteur sur la borne de batterie positive (+)distante du véhicule immobi-
lisé.
Si des démarrages par batterie auxiliaire fréquents sont
requis, faites contrôler la batterie et le circuit de charge
de votre véhicule par votre concessionnaire agréé.
Les accessoires branchés sur les prises de
courant du véhicule (téléphones mobiles,
etc .) absorbent le courant de la batterie
du véhicule même s'ils ne sont pas utilisés. Avec le
temps, s'ils restent branchés trop longtemps, ils
peuvent décharger la batterie, réduire sa durée de
vie et/ou empêcher le démarrage du moteur. MISE SUR CRIC ET CHANGEMENT DE
ROUE
AVERTISSEMENT !
 N
e tentez pas de changer une roue au
bord de la route du côté de la circula-
tion. Ecartez-vous suffisamment de la route pour
éviter d'être heurté par d'autres véhicules
lorsque vous installez le cric en vue d'un change-
ment de roue.
 Il est dangereux de se tenir sous un véhicule
soutenu par un cric . Le véhicule peut glisser hors
du cric et vous tomber dessous.Vous pourriez être
écrasé. Ne placez jamais aucune partie de votre
sous un véhicule soutenu par un cric . Si vous
devez accéder au dessous du véhicule,
conduisez-le dans un atelier où il peut être placé
sur un élévateur.
 Ne faites jamais démarrer ou tourner le mo-
teur d'un véhicule mis sur cric .
 Le cric est conçu uniquement pour servir à
changer les roues. N'utilisez pas le cric pour
soulever le véhicule en vue d'une réparation. Le
véhicule ne devrait être mis sur cric que sur une
surface ferme. Evitez les endroits verglacés ou
glissants.
280
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

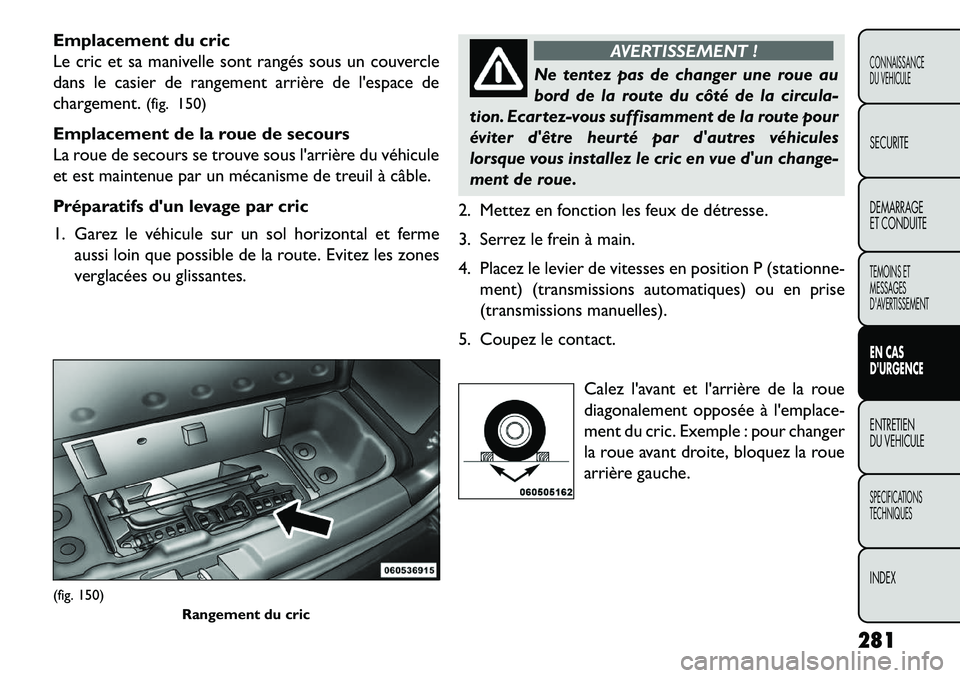

Emplacement du cric
Le cric et sa manivelle sont rangés sous un couvercle
dans le casier de rangement arrière de l'espace de
chargement.(fig. 150)
Emplacement de la roue de secours
La roue de secours se trouve sous l'arrière du véhicule
et est maintenue par un mécanisme de treuil à câble.
Préparatifs d'un levage par cric
1. Garez le véhicule sur un sol horizontal et ferme aussi loin que possible de la route. Evitez les zones
verglacées ou glissantes.
AVERTISSEMENT !
Ne tentez pas de changer une roue au
bord
de la route du côté de la circula-
tion. Ecartez-vous suffisamment de la route pour
éviter d'être heurté par d'autres véhicules
lorsque vous installez le cric en vue d'un change-
ment de roue.
2. Mettez en fonction les feux de détresse.
3. Serrez le frein à main.
4. Placez le levier de vitesses en position P (stationne- ment) (transmissions automatiques) ou en prise
(transmissions manuelles).
5. Coupez le contact.
Calez l'avant et l'arrière de la roue
diagonalement opposée à l'emplace-
ment du cric. Exemple : pour changer
la roue avant droite, bloquez la roue
arrière gauche.
(fig. 150) Rangement du cric
281CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

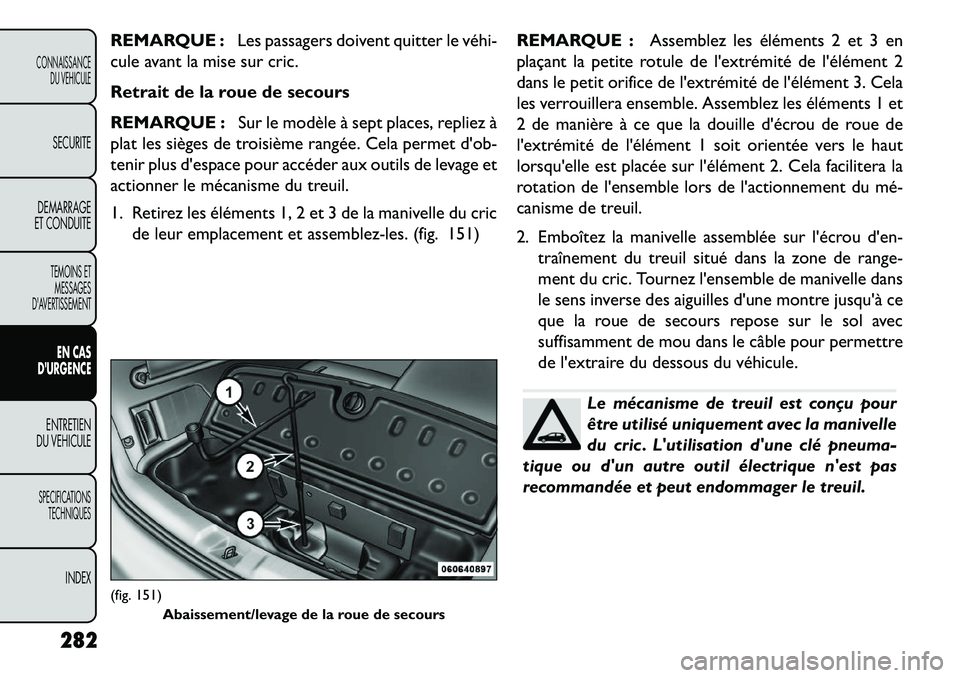

REMARQUE :Les passagers doivent quitter le véhi­
cule avant la mise sur cric.
Retrait de la roue de secours
REMARQUE : Sur le modèle à sept places, repliez à
plat les sièges de troisième rangée. Cela permet d'ob-
tenir plus d'espace pour accéder aux outils de levage et
actionner le mécanisme du treuil.
1. Retirez les éléments 1, 2 et 3 de la manivelle du cric de leur emplacement et assemblez-les. (fig. 151) REMARQUE :
Assemblez les éléments 2 et 3 en
plaçant la petite rotule de l'extrémité de l'élément 2
dans le petit orifice de l'extrémité de l'élément 3. Cela
les verrouillera ensemble. Assemblez les éléments 1 et
2 de manière à ce que la douille d'écrou de roue de
l'extrémité de l'élément 1 soit orientée vers le haut
lorsqu'elle est placée sur l'élément 2. Cela facilitera la
rotation de l'ensemble lors de l'actionnement du mé­
canisme de treuil.
2. Emboîtez la manivelle assemblée sur l'écrou d'en- traînement du treuil situé dans la zone de range-
ment du cric. Tournez l'ensemble de manivelle dans
le sens inverse des aiguilles d'une montre jusqu'à ce
que la roue de secours repose sur le sol avec
suffisamment de mou dans le câble pour permettre
de l'extraire du dessous du véhicule.
Le mécanisme de treuil est conçu pour
être utilisé uniquement avec la manivelle
du cric . L'utilisation d'une clé pneuma-
tique ou d'un autre outil électrique n'est pas
recommandée et peut endommager le treuil.
(fig. 151) Abaissement/levage de la roue de secours
282
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

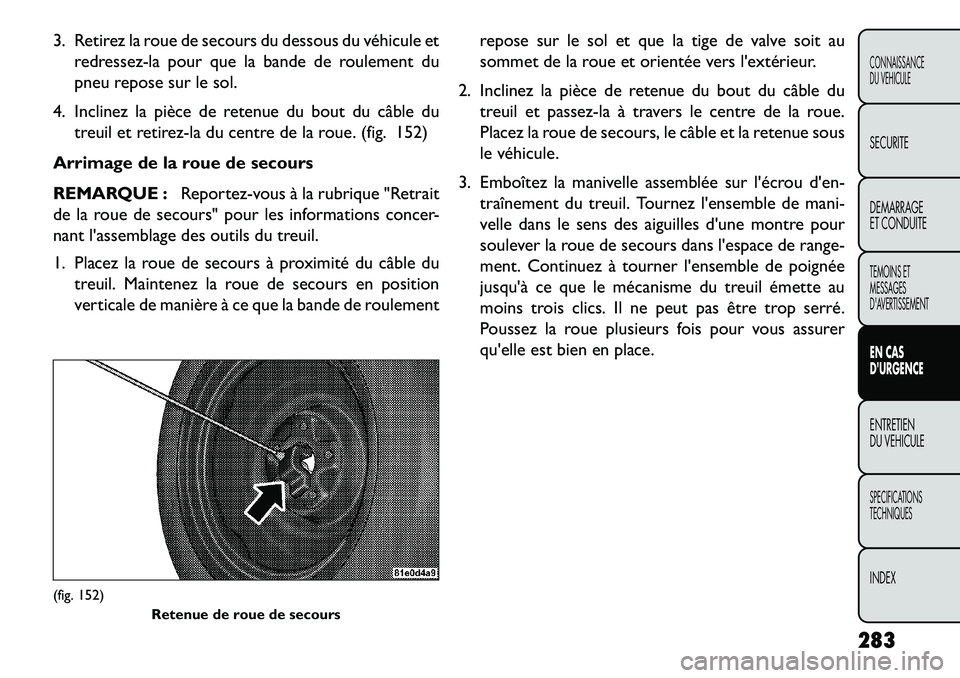

3. Retirez la roue de secours du dessous du véhicule etredressez-la pour que la bande de roulement du
pneu repose sur le sol.
4. Inclinez la pièce de retenue du bout du câble du treuil et retirez-la du centre de la roue. (fig. 152)
Arrimage de la roue de secours
REMARQUE : Reportez-vous à la rubrique "Retrait
de la roue de secours" pour les informations concer-
nant l'assemblage des outils du treuil.
1. Placez la roue de secours à proximité du câble du treuil. Maintenez la roue de secours en position
verticale de manière à ce que la bande de roulement repose sur le sol et que la tige de valve soit au
sommet de la roue et orientée vers l'extérieur.
2. Inclinez la pièce de retenue du bout du câble du treuil et passez-la à travers le centre de la roue.
Placez la roue de secours, le câble et la retenue sous
le véhicule.
3. Emboîtez la manivelle assemblée sur l'écrou d'en- traînement du treuil. Tournez l'ensemble de mani-
velle dans le sens des aiguilles d'une montre pour
soulever la roue de secours dans l'espace de range-
ment. Continuez à tourner l'ensemble de poignée
jusqu'à ce que le mécanisme du treuil émette au
moins trois clics. Il ne peut pas être trop serré.
Poussez la roue plusieurs fois pour vous assurer
qu'elle est bien en place.(fig. 152) Retenue de roue de secours
283
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

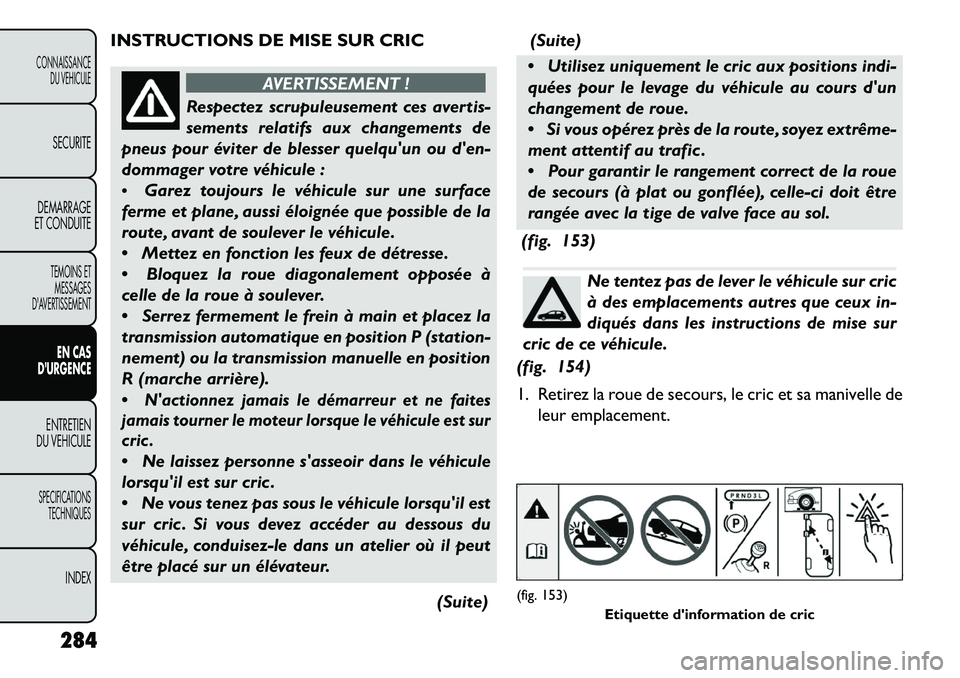

INSTRUCTIONS DE MISE SUR CRIC
AVERTISSEMENT !
Respectez scrupuleusement ces avertis-
s
ements relatifs aux changements de
pneus pour éviter de blesser quelqu'un ou d'en-
dommager votre véhicule :
 Garez toujours le véhicule sur une surface
ferme et plane, aussi éloignée que possible de la
route, avant de soulever le véhicule.
 Mettez en fonction les feux de détresse.
 Bloquez la roue diagonalement opposée à
celle de la roue à soulever.
 Serrez fermement le frein à main et placez la
transmission automatique en position P (station-
nement) ou la transmission manuelle en position
R (marche arrière).

N'actionnez jamais le démarreur et ne faites
jamais tourner le moteur lorsque le véhicule est sur
cric .
 Ne laissez personne s'asseoir dans le véhicule
lorsqu'il est sur cric .
 Ne vous tenez pas sous le véhicule lorsqu'il est
sur cric . Si vous devez accéder au dessous du
véhicule, conduisez-le dans un atelier où il peut
être placé sur un élévateur.
(Suite)(Suite)
 Utilisez uniquement le cric aux positions indi-
quées pour le levage du véhicule au cours d'un
changement de roue.
 Si vous opérez près de la route, soyez extrême-
ment attentif au trafic .
 Pour garantir le rangement correct de la roue
de secours (à plat ou gonflée), celle-ci doit être
rangée avec la tige de valve face au sol.
(fig. 153)
Ne tentez pas de lever le véhicule sur cric
à des emplacements autres que ceux in-
diqués dans les instructions de mise sur
cric de ce véhicule.
(fig. 154)
1. Retirez la roue de secours, le cric et sa manivelle de leur emplacement.
(fig. 153) Etiquette d'information de cric
284
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX
