FIAT FREEMONT 2013 Návod k použití a údržbě (in Czech)

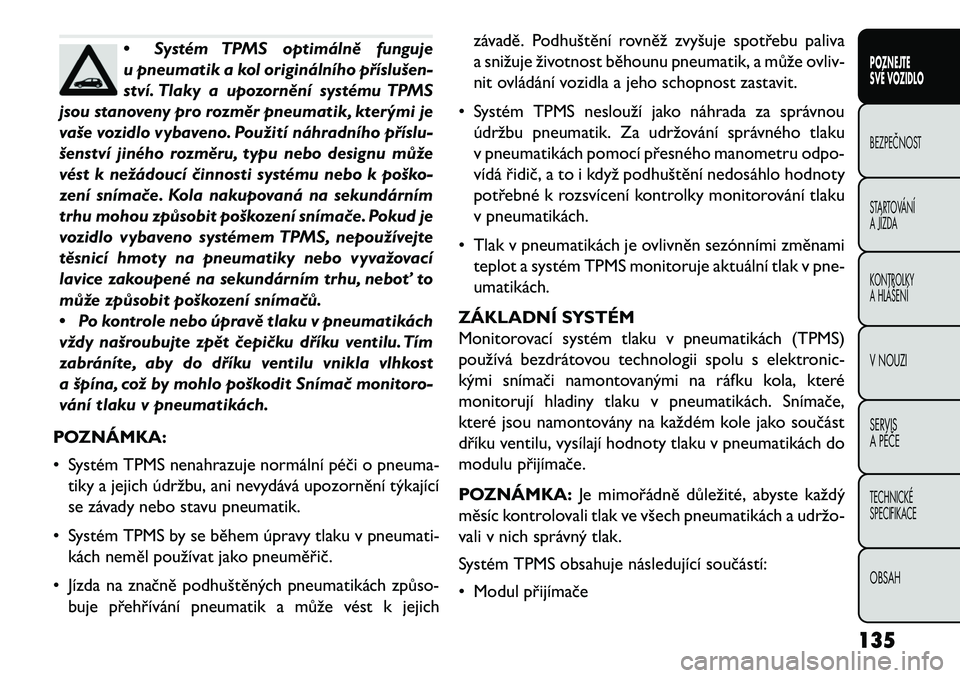

•Systém TPMS optimálně funguje
u pneumatik a kol originálního příslušen-
ství. Tlaky a upozornění systému TPMS
jsou stanoveny pro rozměr pneumatik, kterými je
vaše vozidlo vybaveno. Použití náhradního příslu-
šenství jiného rozměru, typu nebo designu může
vést k nežádoucí \binnosti systému nebo k poško-
zení sníma\be. Kola nakupovaná na sekundárním
trhu mohou způsobit poškození sníma\be. Pokud je
vozidlo vybaveno systémem TPMS, nepoužívejte
těsnicí hmoty na pneumatiky nebo vyvažovací
lavice zakoupené na sekundárním trhu, neboť to
může způsobit poškození sníma\bů.
• Po kontrole nebo úpravě tlaku v pneumatikách
vždy našroubujte zpět \bepi\bku dříku ventilu. Tím
zabráníte, aby do dříku ventilu vnikla vlhkost
a špína, což by mohlo poškodit Sníma\b monitoro-
vání tlaku v pneumatikách.
POZNÁMKA:
• Systém TPMS nenahrazuje normální péči o pneuma- tiky a jejich údržbu, ani nevydává upozornění týkající
se závady nebo stavu pneumatik.
• Systém TPMS by se během úpravy tlaku v pneumati- kách neměl používat jako pneuměřič.
• Jízda na značně podhuštěných pneumatikách způso\b buje přehřívání pneumatik a může vést k jejich závadě. Podhuštění rovněž zvyšuje spotřebu paliva
a snižuje životnost běhounu pneumatik, a může ovliv-
nit ovládání vozidla a jeho schopnost zastavit.
• Systém TPMS neslouží jako náhrada za správnou údržbu pneumatik. Za udržování správného tlaku
v pneumatikách pomocí přesného manometru odpo-
vídá řidič, a to i když podhuštění nedosáhlo hodnoty
potřebné k rozsvícení kontrolky monitorování tlaku
v pneumatikách.
• Tlak v pneumatikách je ovlivněn sezónními změnami teplot a systém TPMS monitoruje aktuální tlak v pne-
umatikách.
ZÁKLADNÍ SYSTÉM
Monitorovací systém tlaku v pneumatikách (TPMS)
používá bezdrátovou technologii spolu s elektronic-
kými snímači namontovanými na ráfku kola, které
monitorují hladiny tlaku v pneumatikách. Snímače,
které jsou namontovány na každém kole jako součást
dříku ventilu, vysílají hodnoty tlaku v pneumatikách do
modulu přijímače.
POZNÁMKA: Je mimořádně důležité, abyste každý
měsíc kontrolovali tlak ve všech pneumatikách a udržo

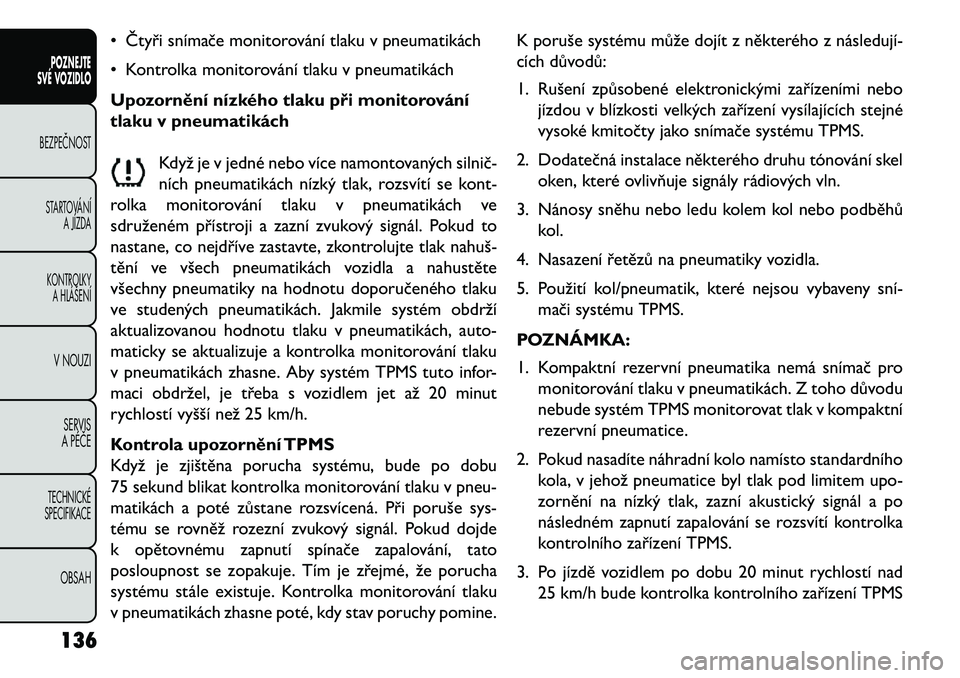

• Čtyři snímače monitorování tlaku v pneumatikách
• Kontrolka monitorování tlaku v pneumatikách
Upozornění nízkého tlaku při monitorování
tlaku v pneumatikáchKdyž je v jedné nebo více namontovaných silnič\b
ních pneumatikách nízký tlak, rozsvítí se kont-
rolka monitorování tlaku v pneumatikách ve
sdruženém přístroji a zazní zvukový signál. Pokud to
nastane, co nejdříve zastavte, zkontrolujte tlak nahuš

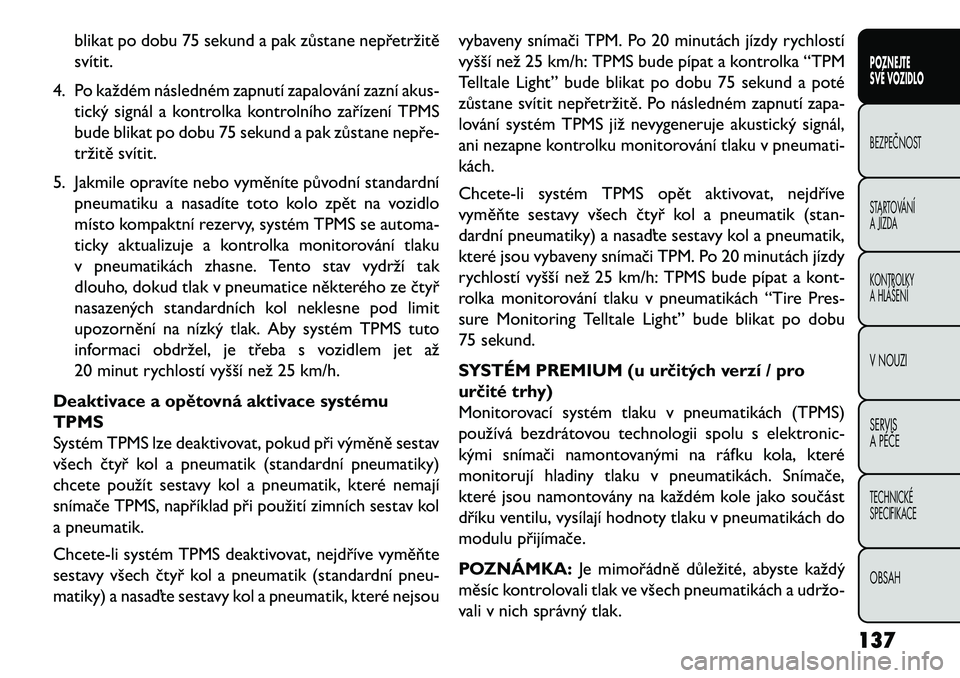

blikat po dobu 75 sekund a pak zůstane nepřetržitě
svítit.
4. Po každém následném zapnutí zapalování zazní akus- tický signál a kontrolka kontrolního zařízení TPMS
bude blikat po dobu 75 sekund a pak zůstane nepře-
tržitě svítit.
5. Jakmile opravíte nebo vyměníte původní standardní pneumatiku a nasadíte toto kolo zpět na vozidlo
místo kompaktní rezervy, systém TPMS se automa-
ticky aktualizuje a kontrolka monitorování tlaku
v pneumatikách zhasne. Tento stav vydrží tak
dlouho, dokud tlak v pneumatice některého ze čtyř
nasazených standardních kol neklesne pod limit
upozornění na nízký tlak. Aby systém TPMS tuto
informaci obdržel, je třeba s vozidlem jet až
20 minut rychlostí vyšší než 25 km/h.
Deaktivace a opětovná aktivace systému
TPMS
Systém TPMS lze deaktivovat, pokud při výměně sestav
všech čtyř kol a pneumatik (standardní pneumatiky)
chcete použít sestavy kol a pneumatik, které nemají
snímače TPMS, například při použití zimních sestav kol
a pneumatik.
Chcete-li systém TPMS deaktivovat, nejdříve vyměňte
sestavy všech čtyř kol a pneumatik (standardní pneu-
matiky) a nasaďte sestavy kol a pneumatik, které nejsou vybaveny snímači TPM. Po 20 minutách jízdy rychlostí
vyšší než 25 km/h: TPMS bude pípat a kontrolka “TPM
Telltale Light” bude blikat po dobu 75 sekund a poté
zůstane svítit nepřetržitě. Po následném zapnutí zapa-
lování systém TPMS již nevygeneruje akustický signál,
ani nezapne kontrolku monitorování tlaku v pneumati-
kách.
Chcete-li systém TPMS opět aktivovat, nejdříve
vyměňte sestavy všech čtyř kol a pneumatik (stan-
dardní pneumatiky) a nasaďte sestavy kol a pneumatik,
které jsou vybaveny snímači TPM. Po 20 minutách jízdy
rychlostí vyšší než 25 km/h: TPMS bude pípat a kont-
rolka monitorování tlaku v pneumatikách “Tire Pres-
sure Monitoring Telltale Light” bude blikat po dobu
75 sekund.
SYSTÉM PREMIUM (u určitých verzí / pro
určité trhy)
Monitorovací systém tlaku v pneumatikách (TPMS)
používá bezdrátovou technologii spolu s elektronic-
kými snímači namontovanými na ráfku kola, které
monitorují hladiny tlaku v pneumatikách. Snímače,
které jsou namontovány na každém kole jako součást
dříku ventilu, vysílají hodnoty tlaku v pneumatikách do
modulu přijímače.
POZNÁMKA:
Je mimořádně důležité, abyste každý
měsíc kontrolovali tlak ve všech pneumatikách a udržo

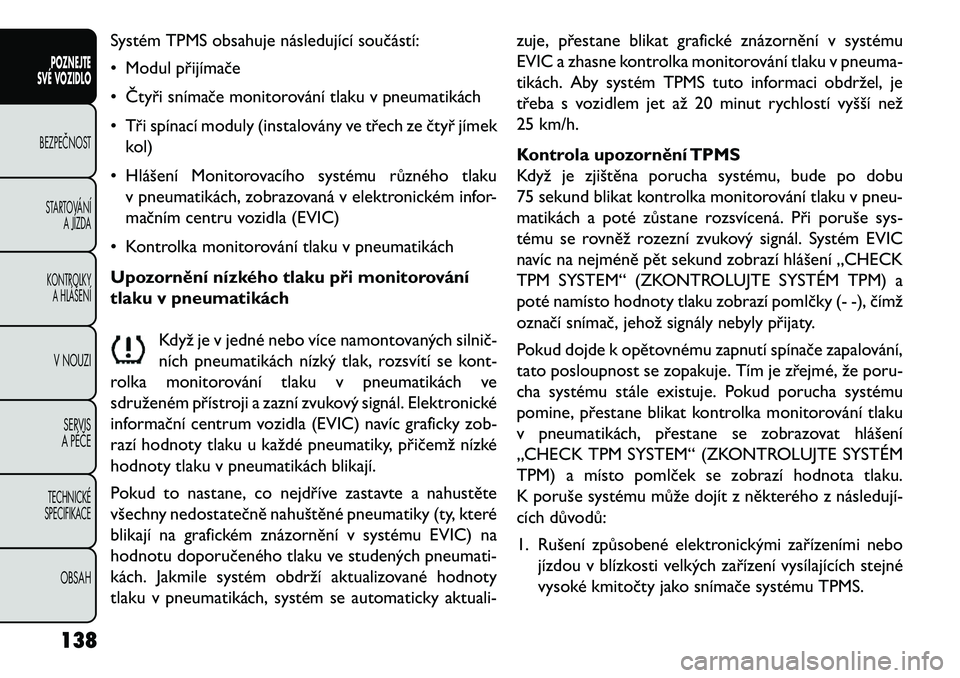

Systém TPMS obsahuje následující součástí:
• Modul přijímače
• Čtyři snímače monitorování tlaku v pneumatikách
• Tři spínací moduly (instalovány ve třech ze čtyř jímekkol)
• Hlášení Monitorovacího systému různého tlaku v pneumatikách, zobrazovaná v elektronickém infor-
mačním centru vozidla (EVIC)
• Kontrolka monitorování tlaku v pneumatikách
Upozornění nízkého tlaku při monitorování
tlaku v pneumatikách
Když je v jedné nebo více namontovaných silnič\b
ních pneumatikách nízký tlak, rozsvítí se kont-
rolka monitorování tlaku v pneumatikách ve
sdruženém přístroji a zazní zvukový signál. Elektronické
informační centrum vozidla (EVIC) navíc graficky zob-
razí hodnoty tlaku u každé pneumatiky, přičemž nízké
hodnoty tlaku v pneumatikách blikají.
Pokud to nastane, co nejdříve zastavte a nahustěte
všechny nedostatečně nahuštěné pneumatiky (ty, které
blikají na grafickém znázornění v systému EVIC) na
hodnotu doporučeného tlaku ve studených pneumati-
kách. Jakmile systém obdrží aktualizované hodnoty
tlaku v pneumatikách, systém se automaticky aktuali- zuje, přestane blikat grafické znázornění v systému
EVIC a zhasne kontrolka monitorování tlaku v pneuma-
tikách. Aby systém TPMS tuto informaci obdržel, je
třeba s vozidlem jet až 20 minut rychlostí vyšší než
25 km/h.
Kontrola upozornění TPMS
Když je zjištěna porucha systému, bude po dobu
75 sekund blikat kontrolka monitorování tlaku v pneu-
matikách a poté zůstane rozsvícená. Při poruše sys-
tému se rovněž rozezní zvukový signál. Systém EVIC
navíc na nejméně pět sekund zobrazí hlášení „CHECK
TPM SYSTEM“ (ZKONTROLUJTE SYSTÉM TPM) a
poté namísto hodnoty tlaku zobrazí pomlčky (- -), čímž
označí snímač, jehož signály nebyly přijaty.
Pokud dojde k opětovnému zapnutí spínače zapalování,
tato posloupnost se zopakuje. Tím je zřejmé, že poru-
cha systému stále existuje. Pokud porucha systému
pomine, přestane blikat kontrolka monitorování tlaku
v pneumatikách, přestane se zobrazovat hlášení
„CHECK TPM SYSTEM“ (ZKONTROLUJTE SYSTÉM
TPM) a místo pomlček se zobrazí hodnota tlaku.
K poruše systému může dojít z některého z následují

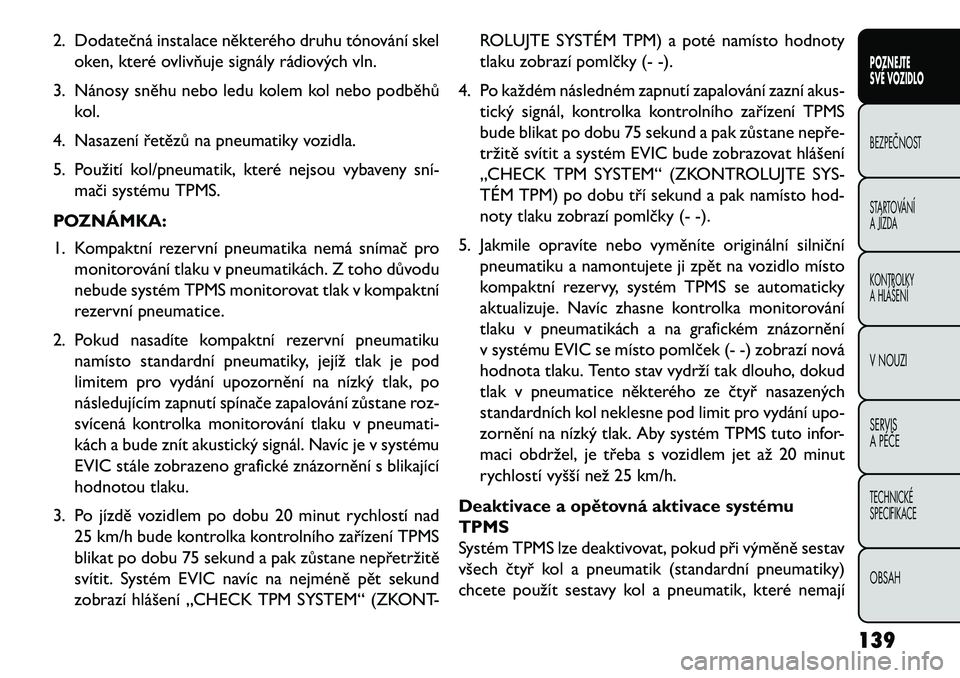

2. Dodatečná instalace některého druhu tónování skeloken, které ovlivňuje signály rádiových vln.
3. Nánosy sněhu nebo ledu kolem kol nebo podběhů kol.
4. Nasazení řetězů na pneumatiky vozidla.
5. Použití kol/pneumatik, které nejsou vybaveny sní

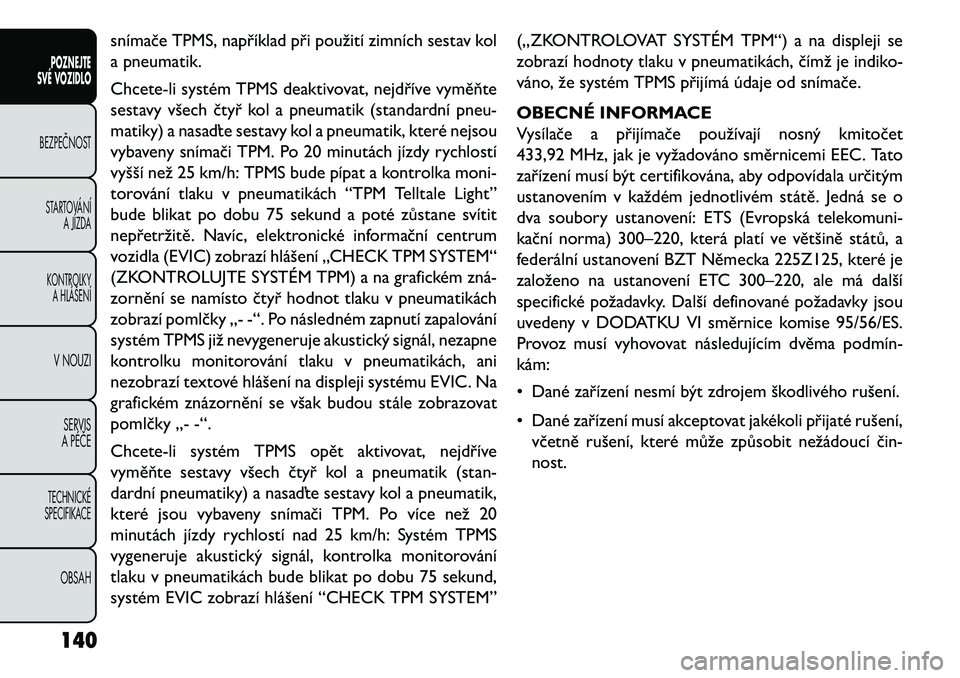

snímače TPMS, například při použití zimních sestav kol
a pneumatik.
Chcete-li systém TPMS deaktivovat, nejdříve vyměňte
sestavy všech čtyř kol a pneumatik (standardní pneu-
matiky) a nasaďte sestavy kol a pneumatik, které nejsou
vybaveny snímači TPM. Po 20 minutách jízdy rychlostí
vyšší než 25 km/h: TPMS bude pípat a kontrolka moni-
torování tlaku v pneumatikách “TPM Telltale Light”
bude blikat po dobu 75 sekund a poté zůstane svítit
nepřetržitě. Navíc, elektronické informační centrum
vozidla (EVIC) zobrazí hlášení „CHECK TPM SYSTEM“
(ZKONTROLUJTE SYSTÉM TPM) a na grafickém zná

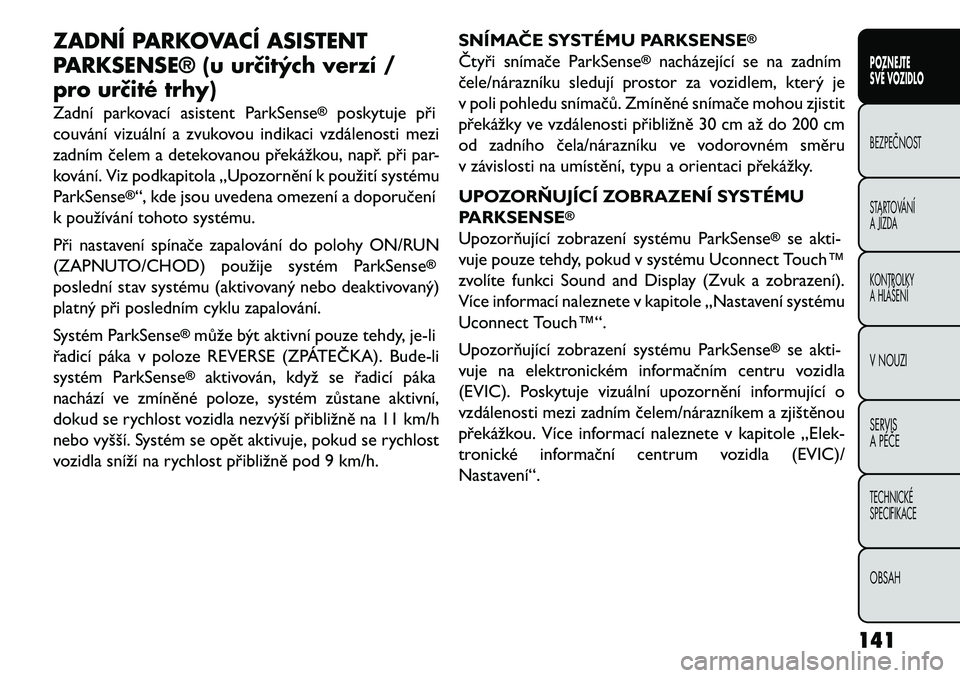

ZADNÍ PARKOVACÍ ASISTENT
PARKSENSE® (u urč\ftých verzí /
pro urč\fté trhy)
Zadní parkovací asistent ParkSense
®
poskytuje při
couvání vizuální a zvukovou indikaci vzdálenosti mezi
zadním čelem a detekovanou překážkou, např. při par-
kování. Viz podkapitola „Upozornění k použití systému
ParkSense
®“, kde jsou uvedena omezení a doporučení
k používání tohoto systému.
Při nastavení spínače zapalování do polohy ON/RUN
(ZAPNUTO/CHOD) použije systém ParkSense
®
poslední stav systému (aktivovaný nebo deaktivovaný)
platný při posledním cyklu zapalování.
Systém ParkSense
®může být aktivní pouze tehdy, je-li
řadicí páka v poloze REVERSE (ZPÁTEČKA). Bude-li
systém ParkSense®
aktivován, když se řadicí páka
nachází ve zmíněné poloze, systém zůstane aktivní,
dokud se rychlost vozidla nezvýší přibližně na 11 km/h
nebo vyšší. Systém se opět aktivuje, pokud se rychlost
vozidla sníží na rychlost přibližně pod 9 km/h. SNÍMAČE SYSTÉMU PARKSENSE
®
Čtyři snímače ParkSense
®
nacházející se na zadním
čele/nárazníku sledují prostor za vozidlem, který je
v poli pohledu snímačů. Zmíněné snímače mohou zjistit
překážky ve vzdálenosti přibližně 30 cm až do 200 cm
od zadního čela/nárazníku ve vodorovném směru
v závislosti na umístění, typu a orientaci překážky.
UPOZORŇUJÍCÍ ZOBRAZENÍ SYSTÉMU
PARKSENSE
®
Upozorňující zobrazení systému ParkSense
®
se akti-
vuje pouze tehdy, pokud v systému Uconnect Touch™
zvolíte funkci Sound and Display (Zvuk a zobrazení).
Více informací naleznete v kapitole „Nastavení systému
Uconnect Touch™“.
Upozorňující zobrazení systému ParkSense
®
se akti-
vuje na elektronickém informačním centru vozidla
(EVIC). Poskytuje vizuální upozornění informující o
vzdálenosti mezi zadním čelem/nárazníkem a zjištěnou
překážkou. Více informací naleznete v kapitole „Elek-
tronické informační centrum vozidla (EVIC)/
Nastavení“.
141
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

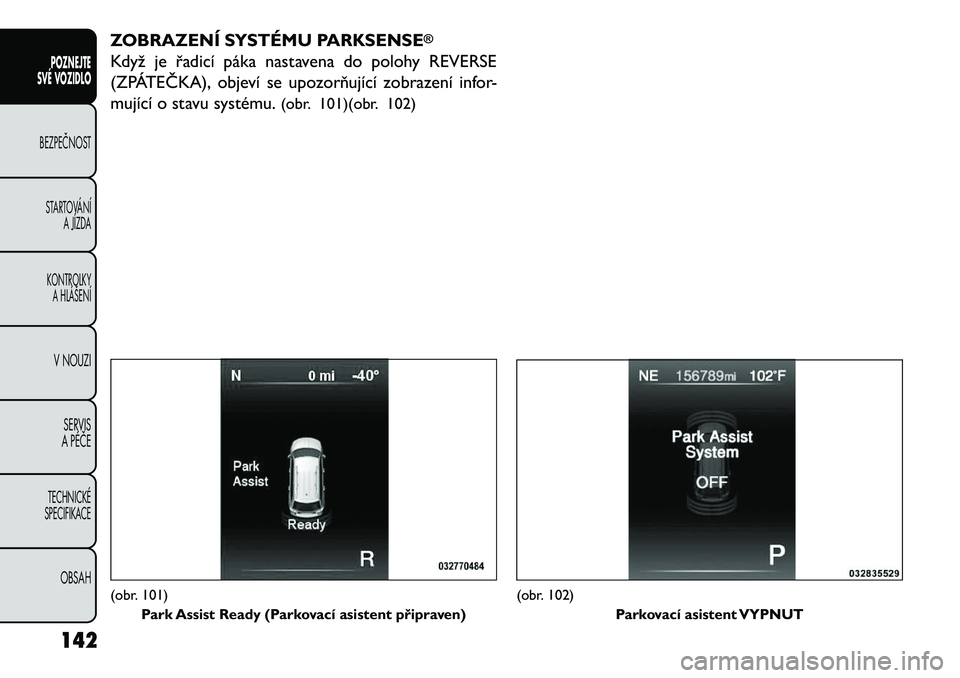

ZOBRAZENÍ SYSTÉMU PARKSENSE
®
Když je řadicí páka nastavena do polohy REVERSE
(ZPÁTEČKA), objeví se upozorňující zobrazení infor-
mující o stavu systému.(obr. 101)(obr. 102)(obr. 101)
Park Assist Ready (Parkovací asistent připraven)
(obr. 102) Parkovací asistent VYPNUT
142
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

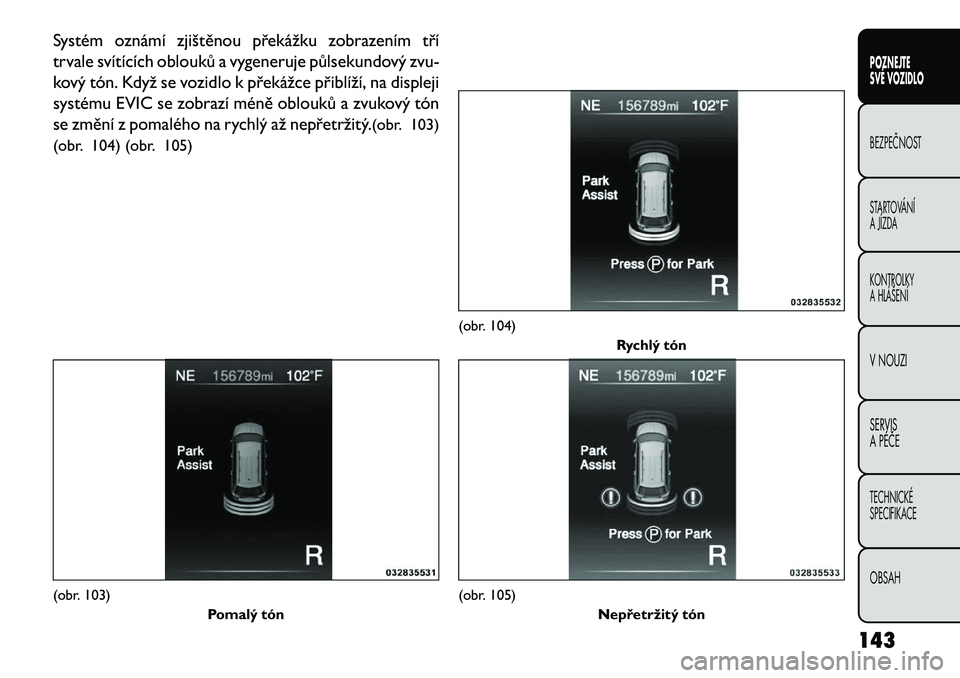

Systém oznámí zjištěnou překážku zobrazením tří
trvale svítících oblouků a vygeneruje půlsekundový zvu-
kový tón. Když se vozidlo k překážce přiblíží, na displeji
systému EVIC se zobrazí méně oblouků a zvukový tón
se změní z pomalého na rychlý až nepřetržitý.(obr. 103)
(obr. 104) (obr. 105)(obr. 103)Pomalý tón
(obr. 104) Rychlý tón(obr. 105)
Nepřetržitý tón
143
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

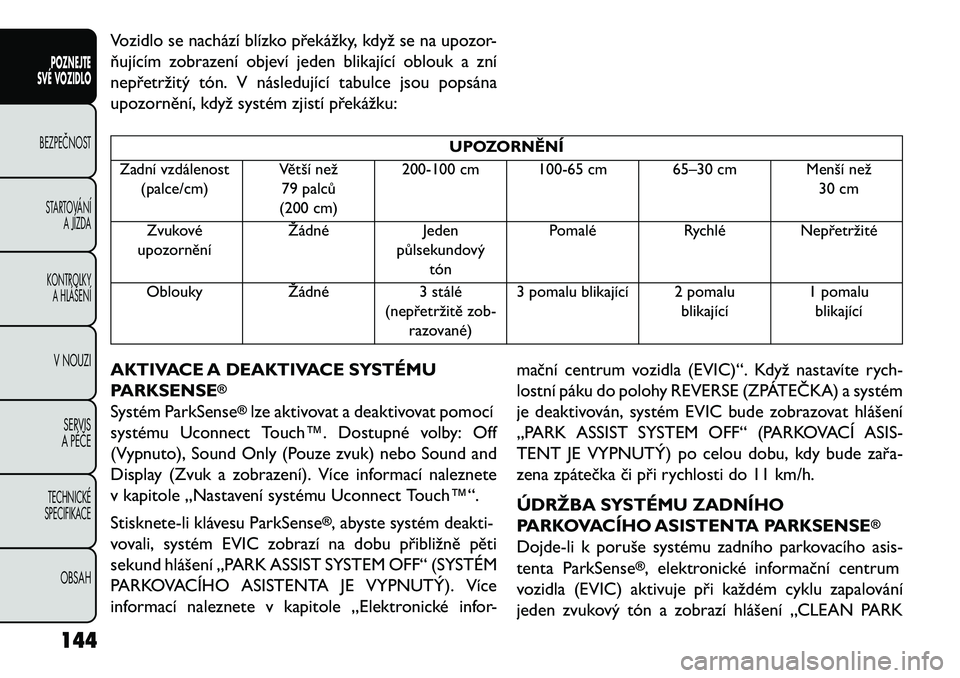

Vozidlo se nachází blízko překážky, když se na upozor-
ňujícím zobrazení objeví jeden blikající oblouk a zní
nepřetržitý tón. V následující tabulce jsou popsána
upozornění, když systém zjistí překážku:
UPOZORNĚNÍ
Zadní vzdálenost (palce/cm) Větší než
79 palců
(200 cm) 200-100 cm 100-65 cm 65–30 cm Menší než
30 cm
Zvukové
upozornění Žádné
Jeden
půlsekundový tón Pomalé
Rychlé Nepřetržité
Oblouky Žádné3 stálé
(nepřetržitě zob- razované) 3 pomalu blikající 2 pomalu
blikající1 pomalu
blikající
AKTIVACE A DEAKTIVACE SYSTÉMU
PARKSENSE
®
Systém ParkSense
®lze aktivovat a deaktivovat pomocí
systému Uconnect Touch™. Dostupné volby: Off
(Vypnuto), Sound Only (Pouze zvuk) nebo Sound and
Display (Zvuk a zobrazení). Více informací naleznete
v kapitole „Nastavení systému Uconnect Touch™“.
Stisknete-li klávesu ParkSense
®, abyste systém deakti-
vovali, systém EVIC zobrazí na dobu přibližně pěti
sekund hlášení „PARK ASSIST SYSTEM OFF“ (SYSTÉM
PARKOVACÍHO ASISTENTA JE VYPNUTÝ). Více
informací naleznete v kapitole „Elektronické infor- mační centrum vozidla (EVIC)“. Když nastavíte rych-
lostní páku do polohy REVERSE (ZPÁTEČKA) a systém
je deaktivován, systém EVIC bude zobrazovat hlášení
„PARK ASSIST SYSTEM OFF“ (PARKOVACÍ ASIS-
TENT JE VYPNUTÝ) po celou dobu, kdy bude zařa\b
zena zpátečka či při rychlosti do 11 km/h.
ÚDRŽBA SYSTÉMU ZADNÍHO
PARKOVACÍHO ASISTENTA PARKSENSE
®
Dojde-li k poruše systému zadního parkovacího asis-
tenta ParkSense
®, elektronické informační centrum
vozidla (EVIC) aktivuje při každém cyklu zapalování
jeden zvukový tón a zobrazí hlášení „CLEAN PARK
144
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH
