FIAT FREEMONT 2013 Návod k použití a údržbě (in Czech)

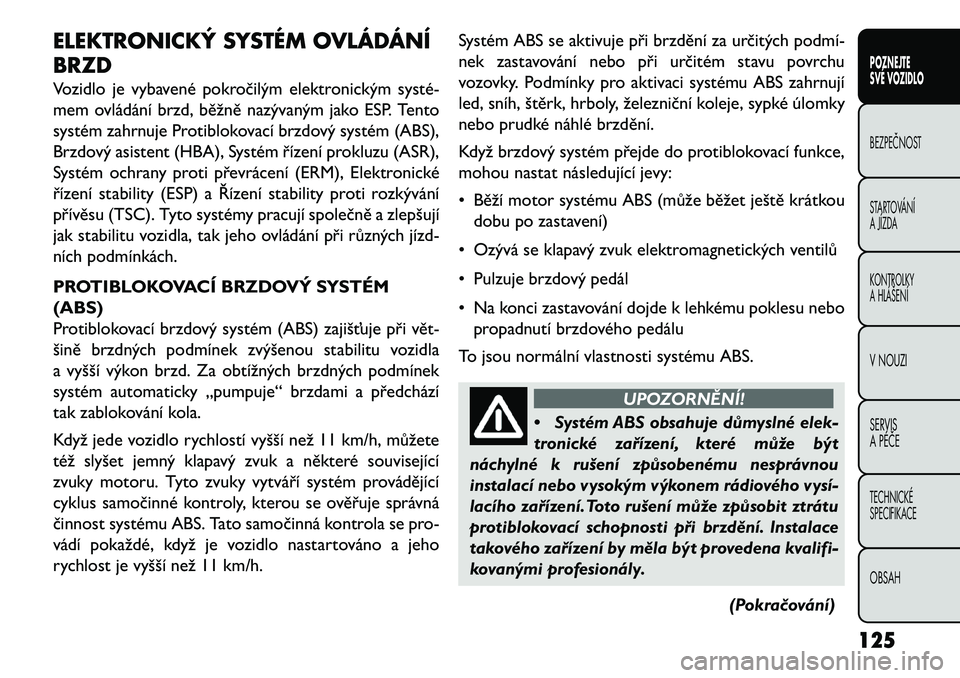

ELEKTRONICKÝ SYSTÉM OVLÁDÁNÍ
BRZD
Vozidlo je vybavené pokročilým elektronickým systé

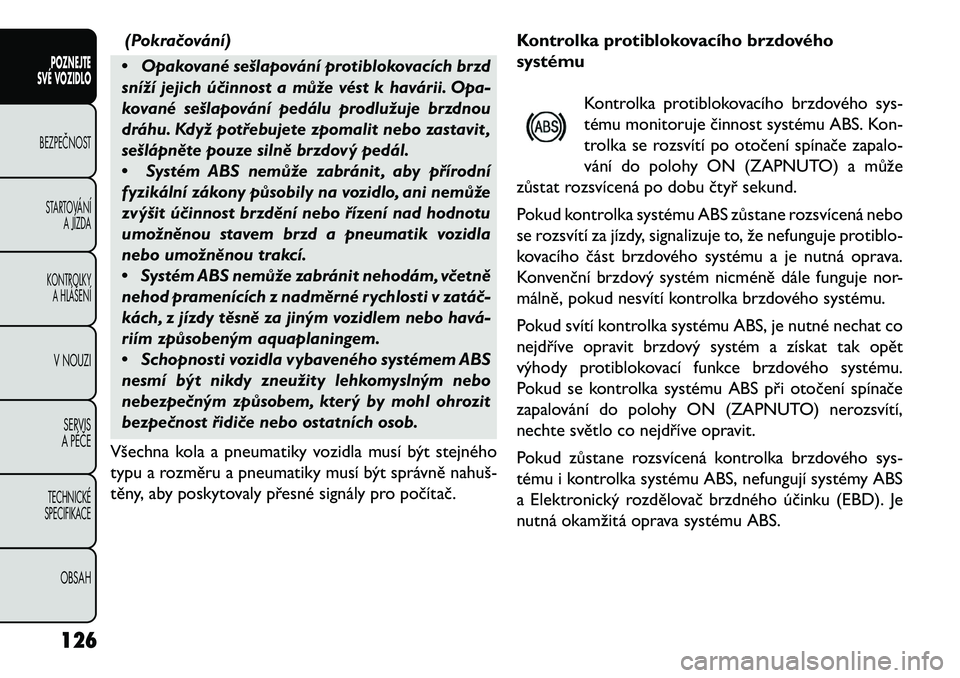

(Pokra\bování)
• Opakované sešlapování protiblokovacích brzd
sníží jejich ú\binnost a může vést k havárii. Opa-
kované sešlapování pedálu prodlužuje brzdnou
dráhu. Když potřebujete zpomalit nebo zastavit ,
sešlápněte pouze silně brzdový pedál.
• Systém ABS nemůže zabránit , aby přírodní
fyzikální zákony působily na vozidlo, ani nemůže
zvýšit ú\binnost brzdění nebo řízení nad hodnotu
umožněnou stavem brzd a pneumatik vozidla
nebo umožněnou trakcí.
• Systém ABS nemůže zabránit nehodám, v\betně
nehod pramenících z nadměrné rychlosti v zatá\b-
kách, z jízdy těsně za jiným vozidlem nebo havá

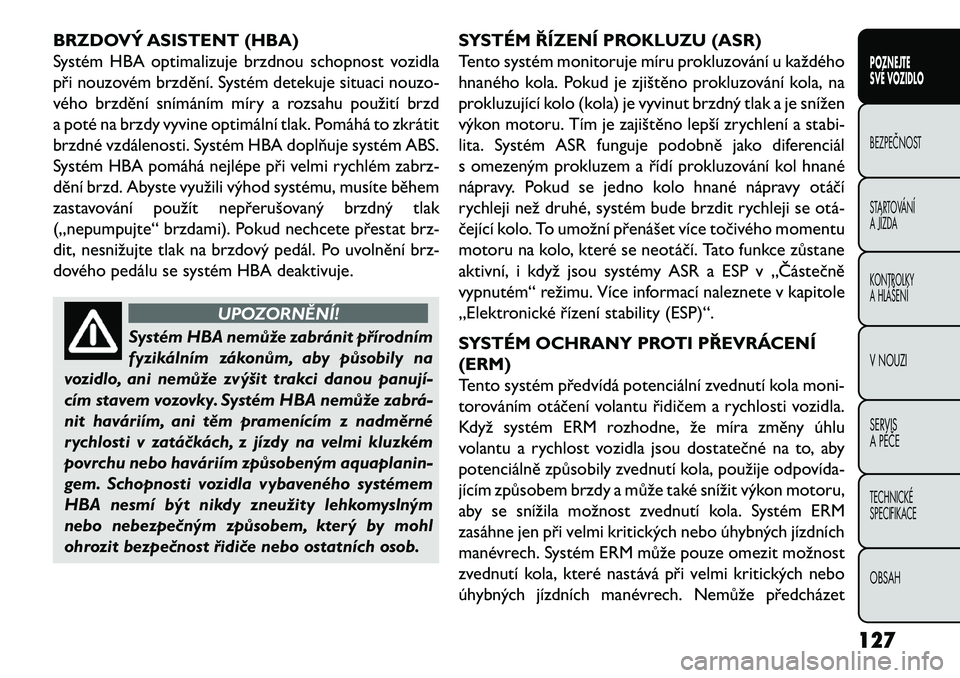

BRZDOVÝ ASISTENT (HBA)
Systém HBA optimalizuje brzdnou schopnost vozidla
při nouzovém brzdění. Systém detekuje situaci nouzo-
vého brzdění snímáním míry a rozsahu použití brzd
a poté na brzdy vyvine optimální tlak. Pomáhá to zkrátit
brzdné vzdálenosti. Systém HBA doplňuje systém ABS.
Systém HBA pomáhá nejlépe při velmi rychlém zabrz-
dění brzd. Abyste využili výhod systému, musíte během
zastavování použít nepřerušovaný brzdný tlak
(„nepumpujte“ brzdami). Pokud nechcete přestat brz-
dit, nesnižujte tlak na brzdový pedál. Po uvolnění brz-
dového pedálu se systém HBA deaktivuje.
UPOZORNĚNÍ!
Systém HBA nemůže zabránit přírodním
f
yzikálním zákonům, aby působily na
vozidlo, ani nemůže zvýšit trakci danou panují

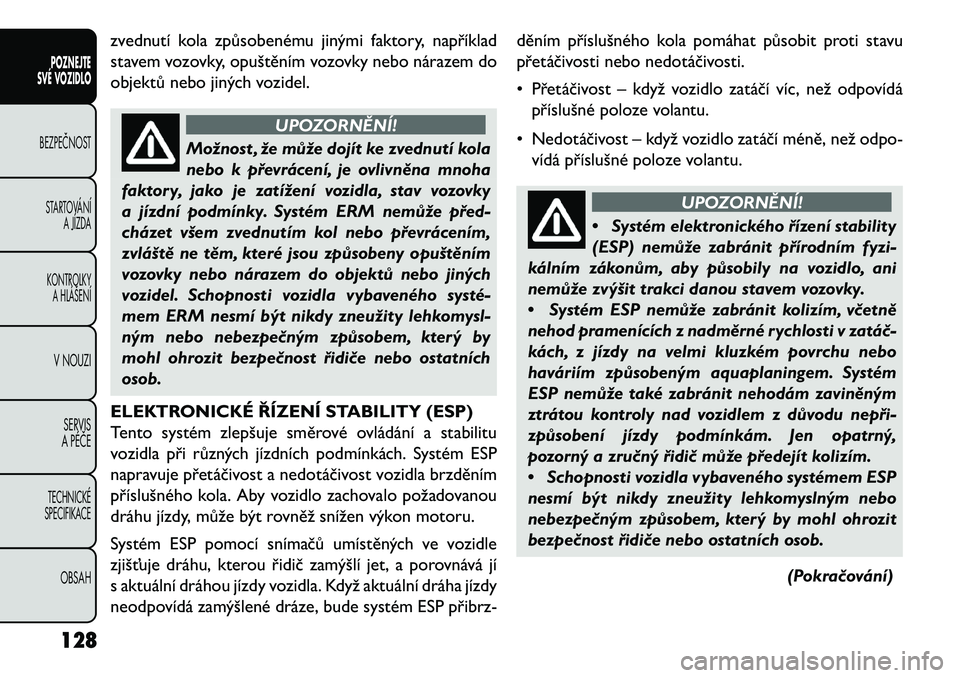

zvednutí kola způsobenému jinými faktory, například
stavem vozovky, opuštěním vozovky nebo nárazem do
objektů nebo jiných vozidel.
UPOZORNĚNÍ!
Možnost , že může dojít ke zvednutí kola
n
ebo k převrácení, je ovlivněna mnoha
faktory, jako je zatížení vozidla, stav vozovky
a jízdní podmínky. Systém ERM nemůže před-
cházet všem zvednutím kol nebo převrácením,
zvláště ne těm, které jsou způsobeny opuštěním
vozovky nebo nárazem do objektů nebo jiných
vozidel. Schopnosti vozidla vybaveného systé

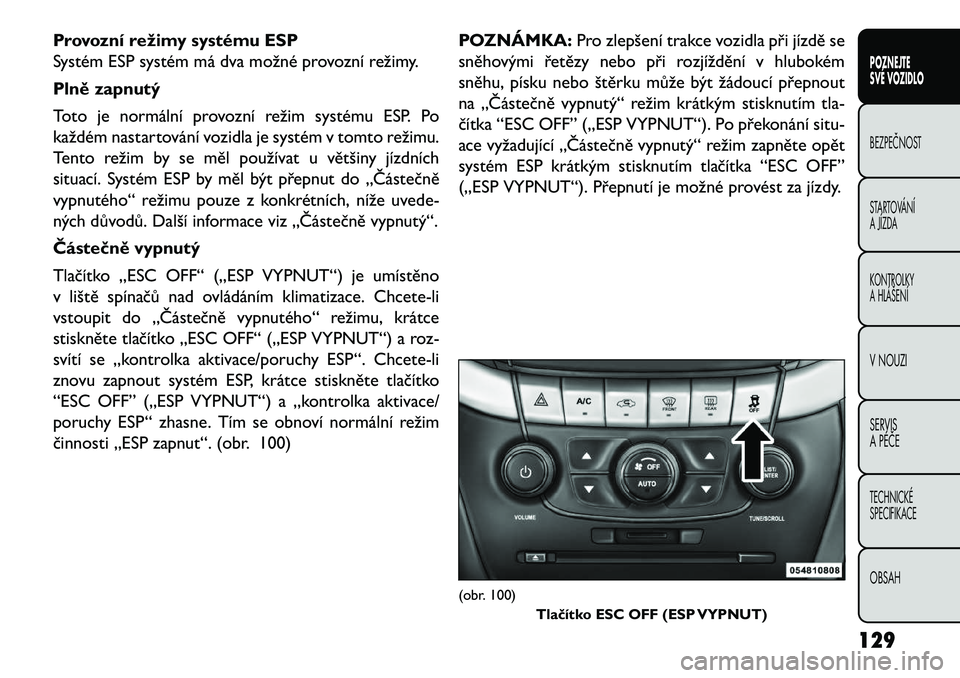

Provozní režimy systému ESP
Systém ESP systém má dva možné provozní režimy.
Plně zapnutý
Toto je normální provozní režim systému ESP. Po
každém nastartování vozidla je systém v tomto režimu.
Tento režim by se měl používat u většiny jízdních
situací. Systém ESP by měl být přepnut do „Částečně
vypnutého“ režimu pouze z konkrétních, níže uvede-
ných důvodů. Další informace viz „Částečně vypnutý“.
Částečně vypnutý
Tlačítko „ESC OFF“ („ESP VYPNUT“) je umístěno
v liště spínačů nad ovládáním klimatizace. Chcete-li
vstoupit do „Částečně vypnutého“ režimu, krátce
stiskněte tlačítko „ESC OFF“ („ESP VYPNUT“) a roz-
svítí se „kontrolka aktivace/poruchy ESP“. Chcete-li
znovu zapnout systém ESP, krátce stiskněte tlačítko
“ESC OFF” („ESP VYPNUT“) a „kontrolka aktivace/
poruchy ESP“ zhasne. Tím se obnoví normální režim
činnosti „ESP zapnut“. (obr. 100)POZNÁMKA:
Pro zlepšení trakce vozidla při jízdě se
sněhovými řetězy nebo při rozjíždění v hlubokém
sněhu, písku nebo štěrku může být žádoucí přepnout
na „Částečně vypnutý“ režim krátkým stisknutím tla-
čítka “ESC OFF” („ESP VYPNUT“). Po překonání situ-
ace vyžadující „Částečně vypnutý“ režim zapněte opět
systém ESP krátkým stisknutím tlačítka “ESC OFF”
(„ESP VYPNUT“). Přepnutí je možné provést za jízdy.
(obr. 100) Tlačítko ESC OFF (ESP VYPNUT)
129
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

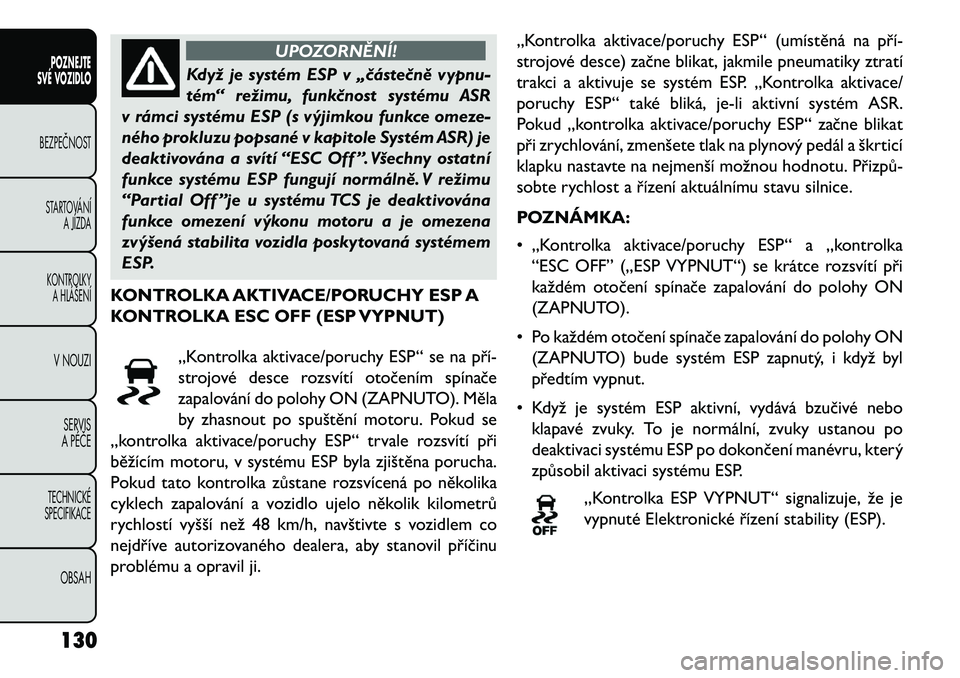

UPOZORNĚNÍ!
Když je systém ESP v „\báste\bně vypnu-
tém
“ režimu, funk\bnost systému ASR
v rámci systému ESP (s výjimkou funkce omeze-
ného prokluzu popsané v kapitole Systém ASR) je
deaktivována a svítí “ESC Off ”. Všechny ostatní
funkce systému ESP fungují normálně. V režimu
“Partial Off ”je u systému TCS je deaktivována
funkce omezení výkonu motoru a je omezena
zvýšená stabilita vozidla poskytovaná systémem
ESP.
KONTROLKA AKTIVACE/PORUCHY ESP A
KONTROLKA ESC OFF (ESP VYPNUT)
„Kontrolka aktivace/poruchy ESP“ se na pří\b
strojové desce rozsvítí otočením spínače
zapalování do polohy ON (ZAPNUTO). Měla
by zhasnout po spuštění motoru. Pokud se
„kontrolka aktivace/poruchy ESP“ trvale rozsvítí při
běžícím motoru, v systému ESP byla zjištěna porucha.
Pokud tato kontrolka zůstane rozsvícená po několika
cyklech zapalování a vozidlo ujelo několik kilometrů
rychlostí vyšší než 48 km/h, navštivte s vozidlem co
nejdříve autorizovaného dealera, aby stanovil příčinu
problému a opravil ji. „Kontrolka aktivace/poruchy ESP“ (umístěná na pří\b
strojové desce) začne blikat, jakmile pneumatiky ztratí
trakci a aktivuje se systém ESP. „Kontrolka aktivace/
poruchy ESP“ také bliká, je-li aktivní systém ASR.
Pokud „kontrolka aktivace/poruchy ESP“ začne blikat
při zrychlování, zmenšete tlak na plynový pedál a škrticí
klapku nastavte na nejmenší možnou hodnotu. Přizpů\b
sobte rychlost a řízení aktuálnímu stavu silnice.
POZNÁMKA:
• „Kontrolka aktivace/poruchy ESP“ a „kontrolka
“ESC OFF” („ESP VYPNUT“) se krátce rozsvítí při
každém otočení spínače zapalování do polohy ON
(ZAPNUTO).
• Po každém otočení spínače zapalování do polohy ON (ZAPNUTO) bude systém ESP zapnutý, i když byl
předtím vypnut.
• Když je systém ESP aktivní, vydává bzučivé nebo klapavé zvuky. To je normální, zvuky ustanou po
deaktivaci systému ESP po dokončení manévru, který
způsobil aktivaci systému ESP.
„Kontrolka ESP VYPNUT“ signalizuje, že je
vypnuté Elektronické řízení stability (ESP).
130POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

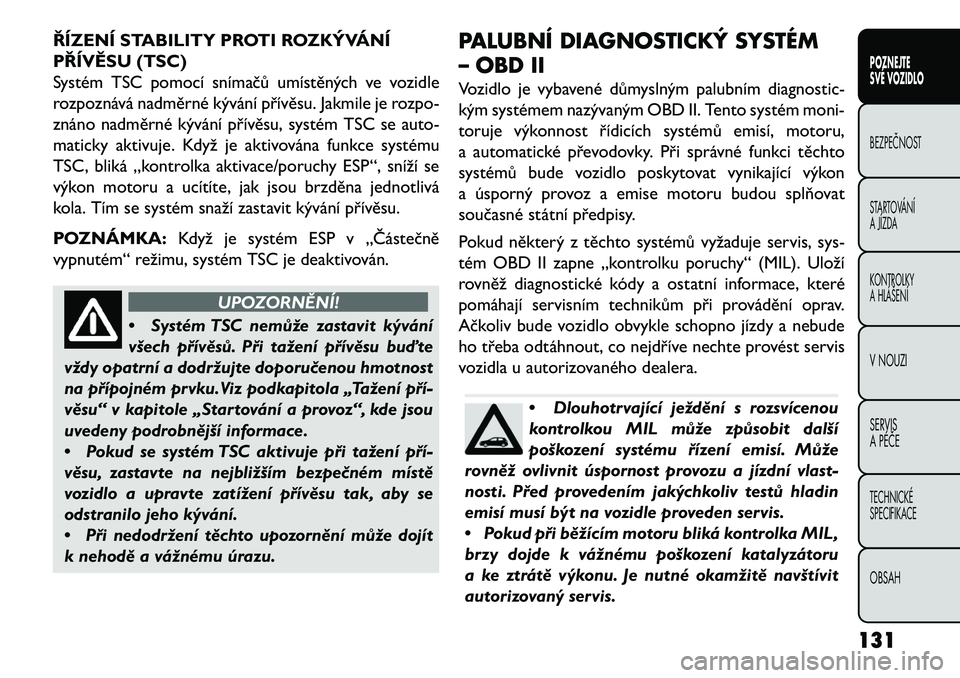

ŘÍZENÍ STABILITY PROTI ROZKÝVÁNÍ
PŘÍVĚSU (TSC)
Systém TSC pomocí snímačů umístěných ve vozidle
rozpoznává nadměrné kývání přívěsu. Jakmile je rozpo-
znáno nadměrné kývání přívěsu, systém TSC se auto-
maticky aktivuje. Když je aktivována funkce systému
TSC, bliká „kontrolka aktivace/poruchy ESP“, sníží se
výkon motoru a ucítíte, jak jsou brzděna jednotlivá
kola. Tím se systém snaží zastavit kývání přívěsu.
POZNÁMKA:Když je systém ESP v „Částečně
vypnutém“ režimu, systém TSC je deaktivován.
UPOZORNĚNÍ!
• S
ystém TSC nemůže zastavit kývání
všech přívěsů. Při tažení přívěsu buďte
vždy opatrní a dodržujte doporu\benou hmotnost
na přípojném prvku.Viz podkapitola „Tažení pří-
věsu“ v kapitole „Startování a provoz“, kde jsou
uvedeny podrobnější informace.
• Pokud se systém TSC aktivuje při tažení pří-
věsu, zastavte na nejbližším bezpe\bném místě
vozidlo a upravte zatížení přívěsu tak, aby se
odstranilo jeho kývání.
• Při nedodržení těchto upozornění může dojít
k nehodě a vážnému úrazu. PALUBNÍ DIAGNOSTICKÝ SYSTÉM
– OBD II
Vozidlo je vybavené důmyslným palubním diagnostic-
kým systémem nazývaným OBD II. Tento systém moni-
toruje výkonnost řídicích systémů emisí, motoru,
a automatické převodovky. Při správné funkci těchto
systémů bude vozidlo poskytovat vynikající výkon
a úsporný provoz a emise motoru budou splňovat
současné státní předpisy.
Pokud některý z těchto systémů vyžaduje servis, sys-
tém OBD II zapne „kontrolku poruchy“ (MIL). Uloží
rovněž diagnostické kódy a ostatní informace, které
pomáhají servisním technikům při provádění oprav.
Ačkoliv bude vozidlo obvykle schopno jízdy a nebude
ho třeba odtáhnout, co nejdříve nechte provést servis
vozidla u autorizovaného dealera.
•
Dlouhotrvající ježdění s rozsvícenou
kontrolkou MIL může způsobit další
poškození systému řízení emisí. Může
rovněž ovlivnit úspornost provozu a jízdní vlast-
nosti. Před provedením jakýchkoliv testů hladin
emisí musí být na vozidle proveden servis.
• Pokud při běžícím motoru bliká kontrolka MIL,
brzy dojde k vážnému poškození katalyzátoru
a ke ztrátě výkonu. Je nutné okamžitě navštívit
autorizovaný servis.
131
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

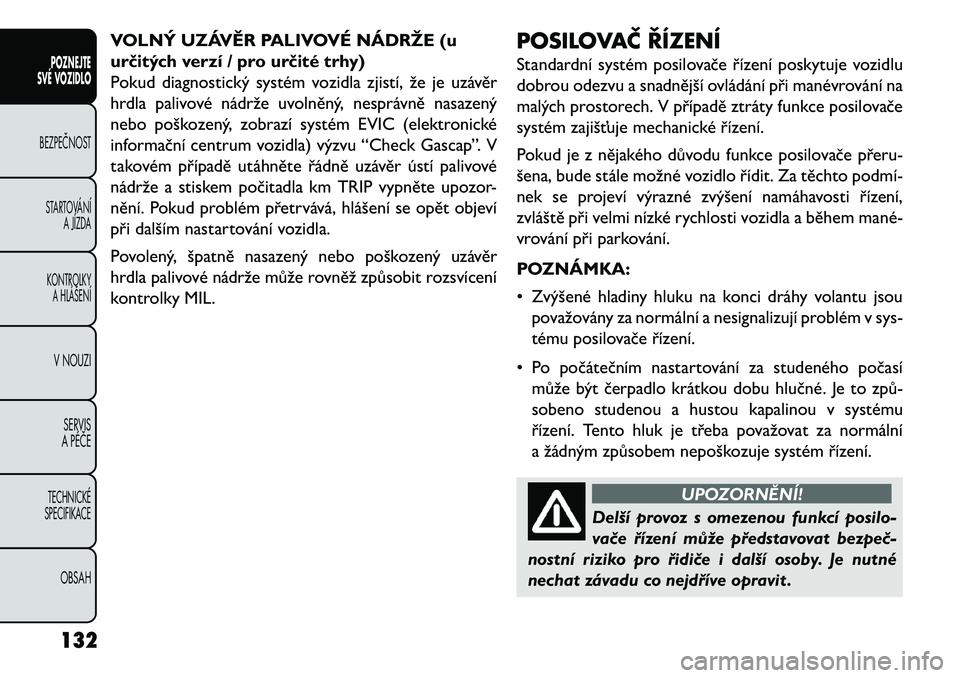

VOLNÝ UZÁVĚR PALIVOVÉ NÁDRŽE (u
určitých verzí / pro určité trhy)
Pokud diagnostický systém vozidla zjistí, že je uzávěr
hrdla palivové nádrže uvolněný, nesprávně nasazený
nebo poškozený, zobrazí systém EVIC (elektronické
informační centrum vozidla) výzvu “Check Gascap”. V
takovém případě utáhněte řádně uzávěr ústí palivové
nádrže a stiskem počitadla km TRIP vypněte upozor-
nění. Pokud problém přetrvává, hlášení se opět objeví
při dalším nastartování vozidla.
Povolený, špatně nasazený nebo poškozený uzávěr
hrdla palivové nádrže může rovněž způsobit rozsvícení
kontrolky MIL.POSILOVAČ ŘÍZENÍ
Standardní systém posilovače řízení poskytuje vozidlu
dobrou odezvu a snadnější ovládání při manévrování na
malých prostorech. V případě ztráty funkce posilovače
systém zajišťuje mechanické řízení.
Pokud je z nějakého důvodu funkce posilovače přeru-
šena, bude stále možné vozidlo řídit. Za těchto podmí

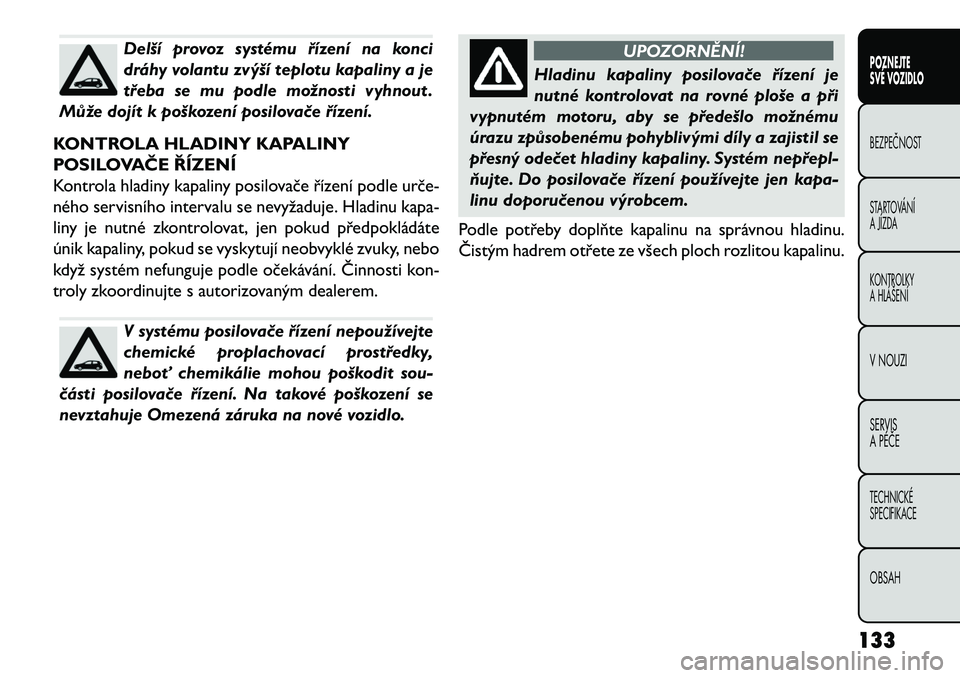

Delší provoz systému řízení na konci
dráhy volantu zvýší teplotu kapaliny a je
třeba se mu podle možnosti vyhnout .
Může dojít k poškození posilova\be řízení.
KONTROLA HLADINY KAPALINY
POSILOVAČE ŘÍZENÍ
Kontrola hladiny kapaliny posilovače řízení podle urče\b
ného servisního intervalu se nevyžaduje. Hladinu kapa-
liny je nutné zkontrolovat, jen pokud předpokládáte
únik kapaliny, pokud se vyskytují neobvyklé zvuky, nebo
když systém nefunguje podle očekávání. Činnosti kon-
troly zkoordinujte s autorizovaným dealerem.V systému posilova\be řízení nepoužívejte
chemické proplachovací prostředky,
neboť chemikálie mohou poškodit sou-
\básti posilova\be řízení. Na takové poškození se
nevztahuje Omezená záruka na nové vozidlo.
UPOZORNĚNÍ!
Hladinu kapaliny posilova\be řízení je
nut
né kontrolovat na rovné ploše a při
vypnutém motoru, aby se předešlo možnému
úrazu způsobenému pohyblivými díly a zajistil se
přesný ode\bet hladiny kapaliny. Systém nepřepl-
\fujte. Do posilova\be řízení používejte jen kapa-
linu doporu\benou výrobcem.
Podle potřeby doplňte kapalinu na správnou hladinu.
Čistým hadrem otřete ze všech ploch rozlitou kapalinu.
133
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

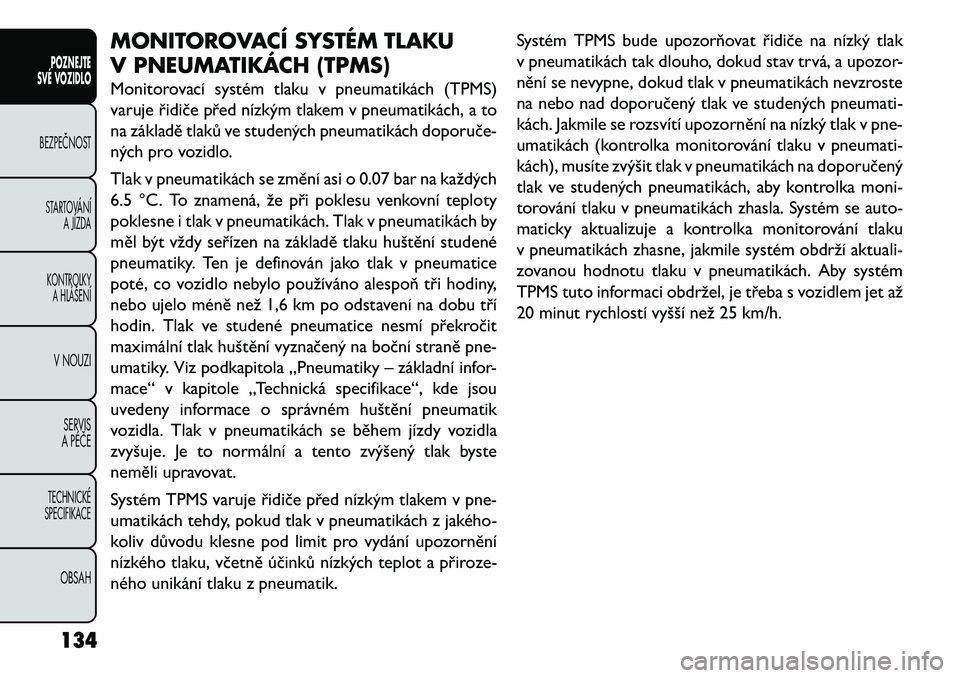

MONITOROVACÍ SYSTÉM TLAKU
V PNEUMATIKÁCH (TPMS)
Monitorovací systém tlaku v pneumatikách (TPMS)
varuje řidiče před nízkým tlakem v pneumatikách, a to
na základě tlaků ve studených pneumatikách doporuče\b
ných pro vozidlo.
Tlak v pneumatikách se změní asi o 0.07 bar na každých
6.5 °C. To znamená, že při poklesu venkovní teploty
poklesne i tlak v pneumatikách. Tlak v pneumatikách by
měl být vždy seřízen na základě tlaku huštění studené
pneumatiky. Ten je definován jako tlak v pneumatice
poté, co vozidlo nebylo používáno alespoň tři hodiny,
nebo ujelo méně než 1,6 km po odstavení na dobu tří
hodin. Tlak ve studené pneumatice nesmí překročit
maximální tlak huštění vyznačený na boční straně pne-
umatiky. Viz podkapitola „Pneumatiky – základní infor-
mace“ v kapitole „Technická specifikace“, kde jsou
uvedeny informace o správném huštění pneumatik
vozidla. Tlak v pneumatikách se během jízdy vozidla
zvyšuje. Je to normální a tento zvýšený tlak byste
neměli upravovat.
Systém TPMS varuje řidiče před nízkým tlakem v pne-
umatikách tehdy, pokud tlak v pneumatikách z jakého
