FIAT FULLBACK 2017 Betriebsanleitung (in German)

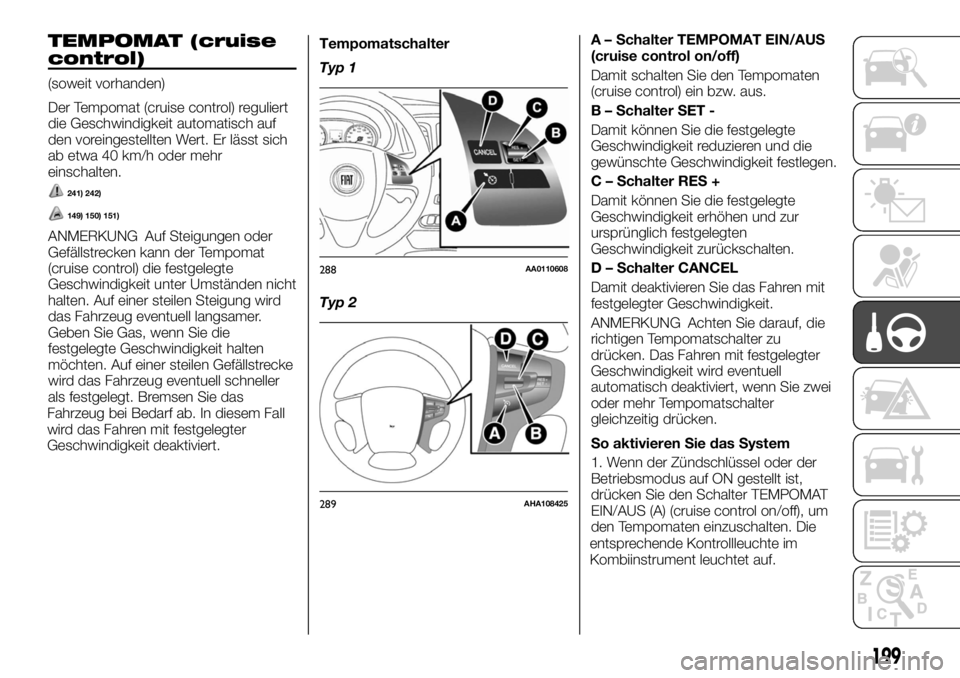

TEMPOMAT (cruise
control)
(soweit vorhanden)
Der Tempomat (cruise control) reguliert
die Geschwindigkeit automatisch auf
den voreingestellten Wert. Er lässt sich
ab etwa 40 km/h oder mehr
einschalten.
241) 242)
149) 150) 151)
ANMERKUNG Auf Steigungen oder
Gefällstrecken kann der Tempomat
(cruise control) die festgelegte
Geschwindigkeit unter Umständen nicht
halten. Auf einer steilen Steigung wird
das Fahrzeug eventuell langsamer.
Geben Sie Gas, wenn Sie die
festgelegte Geschwindigkeit halten
möchten. Auf einer steilen Gefällstrecke
wird das Fahrzeug eventuell schneller
als festgelegt. Bremsen Sie das
Fahrzeug bei Bedarf ab. In diesem Fall
wird das Fahren mit festgelegter
Geschwindigkeit deaktiviert.Tempomatschalter
Typ 1
Typ 2A – Schalter TEMPOMAT EIN/AUS
(cruise control on/off)
Damit schalten Sie den Tempomaten
(cruise control) ein bzw. aus.
B – Schalter SET -
Damit können Sie die festgelegte
Geschwindigkeit reduzieren und die
gewünschte Geschwindigkeit festlegen.
C – Schalter RES +
Damit können Sie die festgelegte
Geschwindigkeit erhöhen und zur
ursprünglich festgelegten
Geschwindigkeit zurückschalten.
D – Schalter CANCEL
Damit deaktivieren Sie das Fahren mit
festgelegter Geschwindigkeit.
ANMERKUNG Achten Sie darauf, die
richtigen Tempomatschalter zu
drücken. Das Fahren mit festgelegter
Geschwindigkeit wird eventuell
automatisch deaktiviert, wenn Sie zwei
oder mehr Tempomatschalter
gleichzeitig drücken.
So aktivieren Sie das System
1. Wenn der Zündschlüssel oder der
Betriebsmodus auf ON gestellt ist,
drücken Sie den Schalter TEMPOMAT
EIN/AUS (A) (cruise control on/off), um
den Tempomaten einzuschalten. Die
288AA0110608
289AHA108425
199
entsprechende Kontrollleuchte im
Kombiinstrument leuchtet auf.

Typ 1

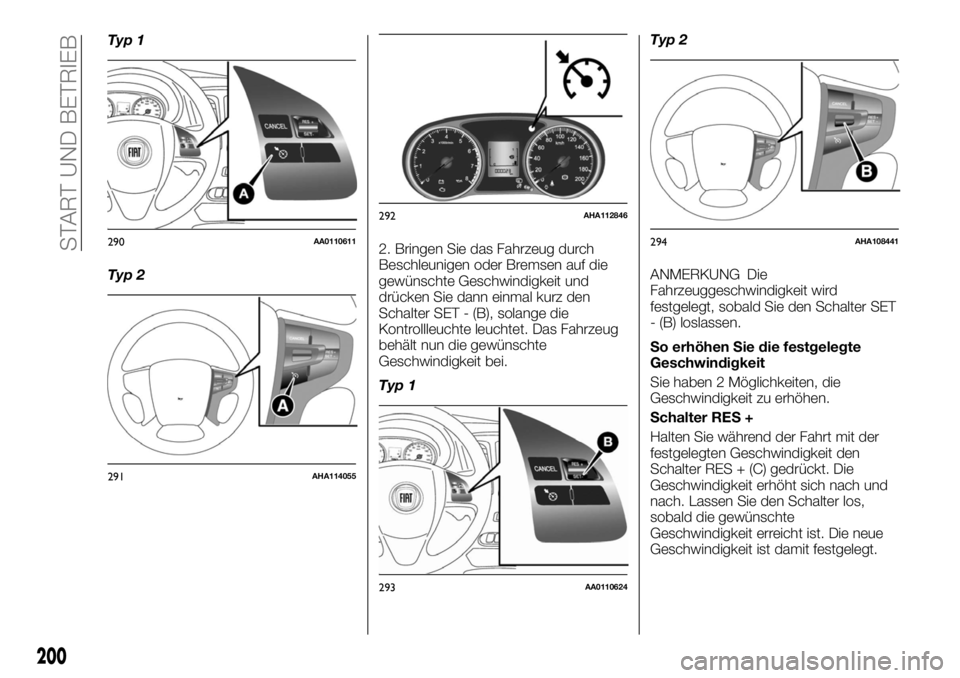

Typ 22. Bringen Sie das Fahrzeug durch
Beschleunigen oder Bremsen auf die
gewünschte Geschwindigkeit und
drücken Sie dann einmal kurz den
Schalter SET - (B), solange die
Kontrollleuchte leuchtet. Das Fahrzeug
behält nun die gewünschte
Geschwindigkeit bei.
Typ 1Typ 2
ANMERKUNG Die
Fahrzeuggeschwindigkeit wird
festgelegt, sobald Sie den Schalter SET
- (B) loslassen.
So erhöhen Sie die festgelegte
Geschwindigkeit
Sie haben 2 Möglichkeiten, die
Geschwindigkeit zu erhöhen.
Schalter RES +
Halten Sie während der Fahrt mit der
festgelegten Geschwindigkeit den
Schalter RES + (C) gedrückt. Die
Geschwindigkeit erhöht sich nach und
nach. Lassen Sie den Schalter los,
sobald die gewünschte
Geschwindigkeit erreicht ist. Die neue
Geschwindigkeit ist damit festgelegt.
290AA0110611
291AHA114055
292AHA112846
293AA0110624
294AHA108441
200
START UND BETRIEB

Typ 1
Typ 2

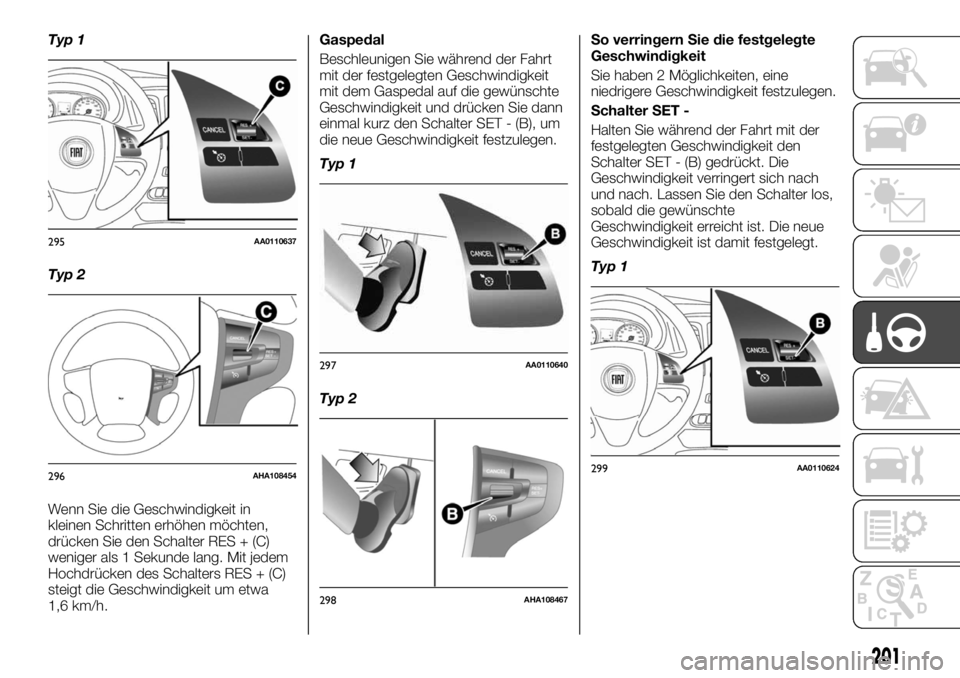

Wenn Sie die Geschwindigkeit in
kleinen Schritten erhöhen möchten,
drücken Sie den Schalter RES + (C)
weniger als 1 Sekunde lang. Mit jedem
Hochdrücken des Schalters RES + (C)
steigt die Geschwindigkeit um etwa
1,6 km/h.Gaspedal
Beschleunigen Sie während der Fahrt
mit der festgelegten Geschwindigkeit
mit dem Gaspedal auf die gewünschte
Geschwindigkeit und drücken Sie dann
einmal kurz den Schalter SET - (B), um
die neue Geschwindigkeit festzulegen.
Typ 1
Typ 2So verringern Sie die festgelegte
Geschwindigkeit
Sie haben 2 Möglichkeiten, eine
niedrigere Geschwindigkeit festzulegen.
Schalter SET -
Halten Sie während der Fahrt mit der
festgelegten Geschwindigkeit den
Schalter SET - (B) gedrückt. Die
Geschwindigkeit verringert sich nach
und nach. Lassen Sie den Schalter los,
sobald die gewünschte
Geschwindigkeit erreicht ist. Die neue
Geschwindigkeit ist damit festgelegt.
Typ 1
295AA0110637
296AHA108454
297AA0110640
298AHA108467
299AA0110624
201

Typ 2

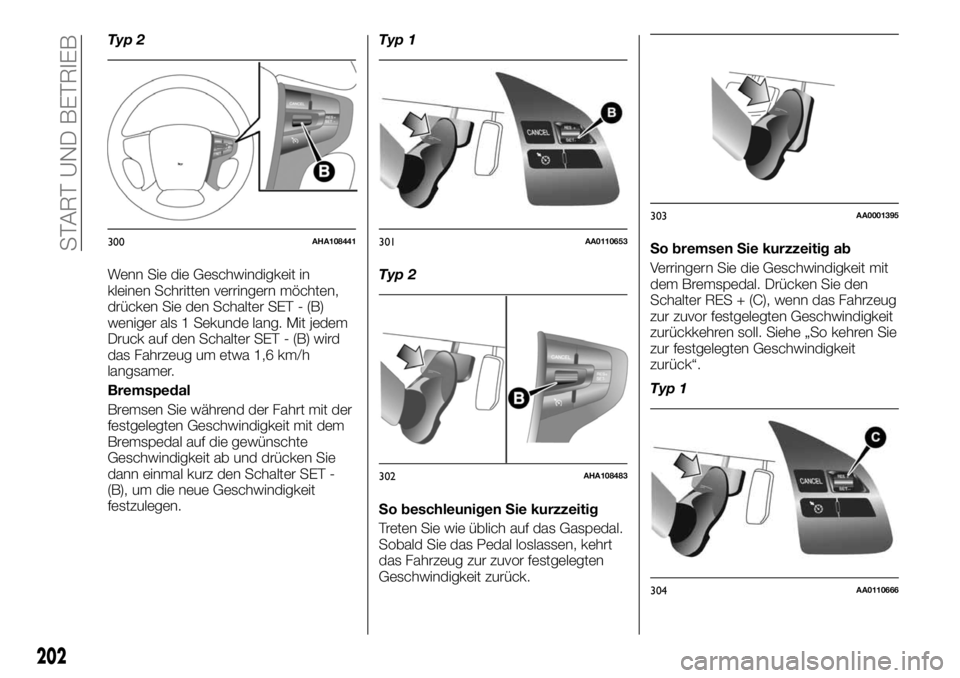

Wenn Sie die Geschwindigkeit in
kleinen Schritten verringern möchten,
drücken Sie den Schalter SET - (B)
weniger als 1 Sekunde lang. Mit jedem
Druck auf den Schalter SET - (B) wird
das Fahrzeug um etwa 1,6 km/h
langsamer.
Bremspedal
Bremsen Sie während der Fahrt mit der
festgelegten Geschwindigkeit mit dem
Bremspedal auf die gewünschte
Geschwindigkeit ab und drücken Sie
dann einmal kurz den Schalter SET -
(B), um die neue Geschwindigkeit
festzulegen.Typ 1
Typ 2
So beschleunigen Sie kurzzeitig
Treten Sie wie üblich auf das Gaspedal.
Sobald Sie das Pedal loslassen, kehrt
das Fahrzeug zur zuvor festgelegten
Geschwindigkeit zurück.So bremsen Sie kurzzeitig ab
Verringern Sie die Geschwindigkeit mit
dem Bremspedal. Drücken Sie den
Schalter RES + (C), wenn das Fahrzeug
zur zuvor festgelegten Geschwindigkeit
zurückkehren soll. Siehe „So kehren Sie
zur festgelegten Geschwindigkeit
zurück“.
Typ 1
300AHA108441301AA0110653
302AHA108483
303AA0001395
304AA0110666
202
START UND BETRIEB

Typ 2

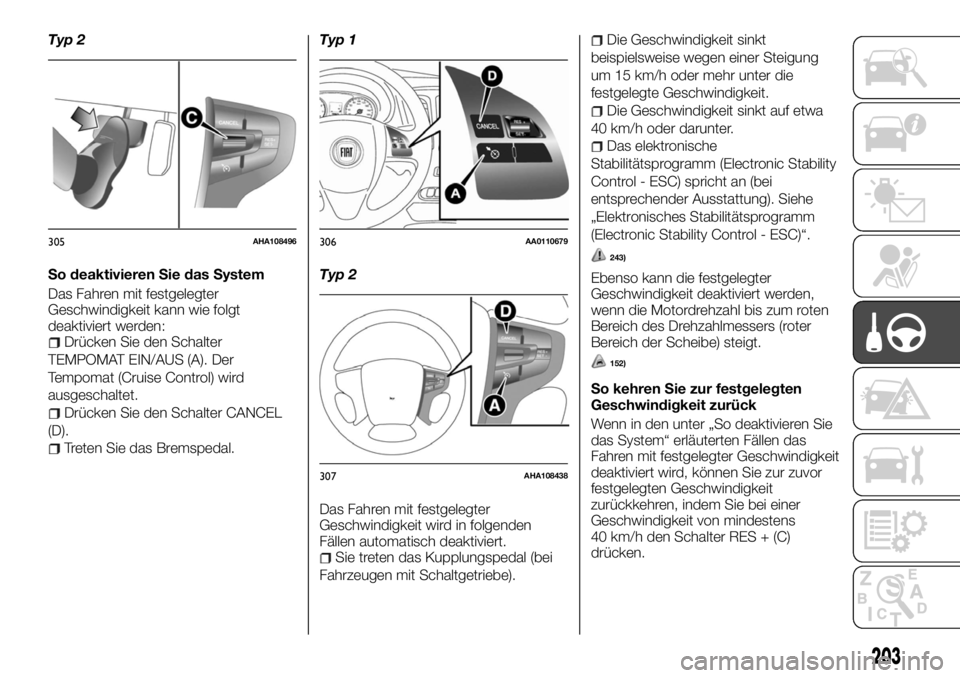

So deaktivieren Sie das System
Das Fahren mit festgelegter
Geschwindigkeit kann wie folgt
deaktiviert werden:
Drücken Sie den Schalter
TEMPOMAT EIN/AUS (A). Der
Tempomat (Cruise Control) wird
ausgeschaltet.
Drücken Sie den Schalter CANCEL
(D).
Treten Sie das Bremspedal.Typ 1
Typ 2
Das Fahren mit festgelegter
Geschwindigkeit wird in folgenden
Fällen automatisch deaktiviert.
Sie treten das Kupplungspedal (bei
Fahrzeugen mit Schaltgetriebe).
Die Geschwindigkeit sinkt
beispielsweise wegen einer Steigung
um 15 km/h oder mehr unter die
festgelegte Geschwindigkeit.
Die Geschwindigkeit sinkt auf etwa
40 km/h oder darunter.
Das elektronische
Stabilitätsprogramm (Electronic Stability
Control - ESC) spricht an (bei
entsprechender Ausstattung). Siehe
„Elektronisches Stabilitätsprogramm
(Electronic Stability Control - ESC)“.
243)
Ebenso kann die festgelegter
Geschwindigkeit deaktiviert werden,
wenn die Motordrehzahl bis zum roten
Bereich des Drehzahlmessers (roter
Bereich der Scheibe) steigt.
152)
So kehren Sie zur festgelegten
Geschwindigkeit zurück
Wenn in den unter „So deaktivieren Sie
das System“ erläuterten Fällen das
Fahren mit festgelegter Geschwindigkeit
deaktiviert wird, können Sie zur zuvor
festgelegten Geschwindigkeit
zurückkehren, indem Sie bei einer
Geschwindigkeit von mindestens
40 km/h den Schalter RES + (C)
drücken.
305AHA108496306AA0110679
307AHA108438
203

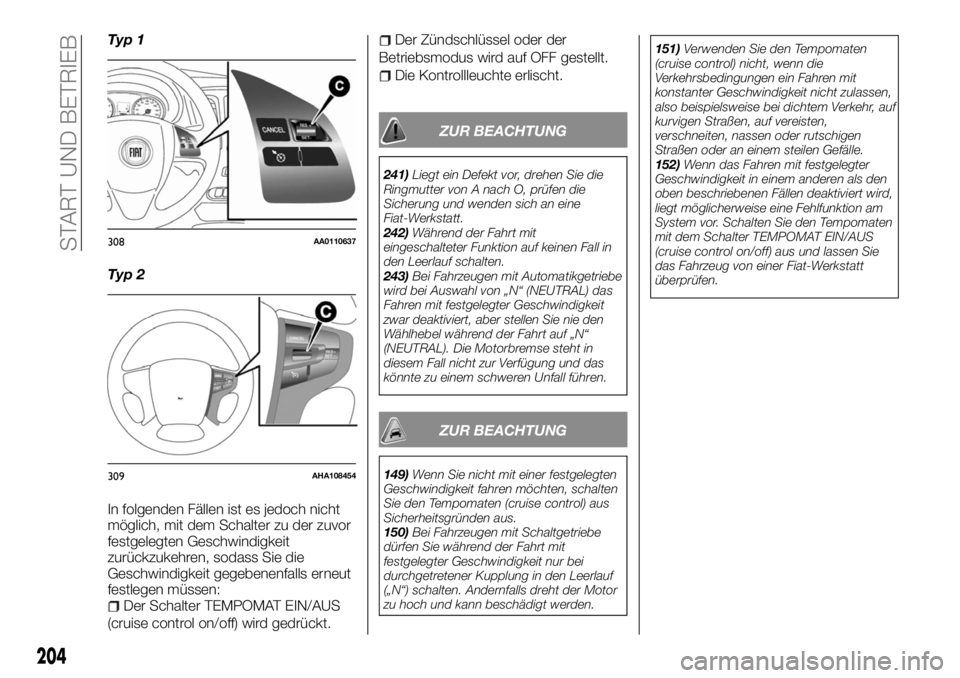

Typ 1
Typ 2
In folgenden Fällen ist es jedoch nicht
möglich, mit dem Schalter zu der zuvor
festgelegten Geschwindigkeit
zurückzukehren, sodass Sie die
Geschwindigkeit gegebenenfalls erneut
festlegen müssen:
Der Schalter TEMPOMAT EIN/AUS
(cruise control on/off) wird gedrückt.
Der Zündschlüssel oder der
Betriebsmodus wird auf OFF gestellt.
Die Kontrollleuchte erlischt.
ZUR BEACHTUNG
241)Liegt ein Defekt vor, drehen Sie die
Ringmutter von A nach O, prüfen die
Sicherung und wenden sich an eine
Fiat-Werkstatt.
242)Während der Fahrt mit
eingeschalteter Funktion auf keinen Fall in
den Leerlauf schalten.
243)Bei Fahrzeugen mit Automatikgetriebe
wird bei Auswahl von „N“ (NEUTRAL) das
Fahren mit festgelegter Geschwindigkeit
zwar deaktiviert, aber stellen Sie nie den
Wählhebel während der Fahrt auf „N“
(NEUTRAL). Die Motorbremse steht in
diesem Fall nicht zur Verfügung und das
könnte zu einem schweren Unfall führen.
ZUR BEACHTUNG
149)Wenn Sie nicht mit einer festgelegten
Geschwindigkeit fahren möchten, schalten
Sie den Tempomaten (cruise control) aus
Sicherheitsgründen aus.
150)Bei Fahrzeugen mit Schaltgetriebe
dürfen Sie während der Fahrt mit
festgelegter Geschwindigkeit nur bei
durchgetretener Kupplung in den Leerlauf
(„N“) schalten. Andernfalls dreht der Motor
zu hoch und kann beschädigt werden.151)Verwenden Sie den Tempomaten
(cruise control) nicht, wenn die
Verkehrsbedingungen ein Fahren mit
konstanter Geschwindigkeit nicht zulassen,
also beispielsweise bei dichtem Verkehr, auf
kurvigen Straßen, auf vereisten,
verschneiten, nassen oder rutschigen
Straßen oder an einem steilen Gefälle.
152)Wenn das Fahren mit festgelegter
Geschwindigkeit in einem anderen als den
oben beschriebenen Fällen deaktiviert wird,
liegt möglicherweise eine Fehlfunktion am
System vor. Schalten Sie den Tempomaten
mit dem Schalter TEMPOMAT EIN/AUS
(cruise control on/off) aus und lassen Sie
das Fahrzeug von einer Fiat-Werkstatt
überprüfen.
308AA0110637
309AHA108454
204
START UND BETRIEB

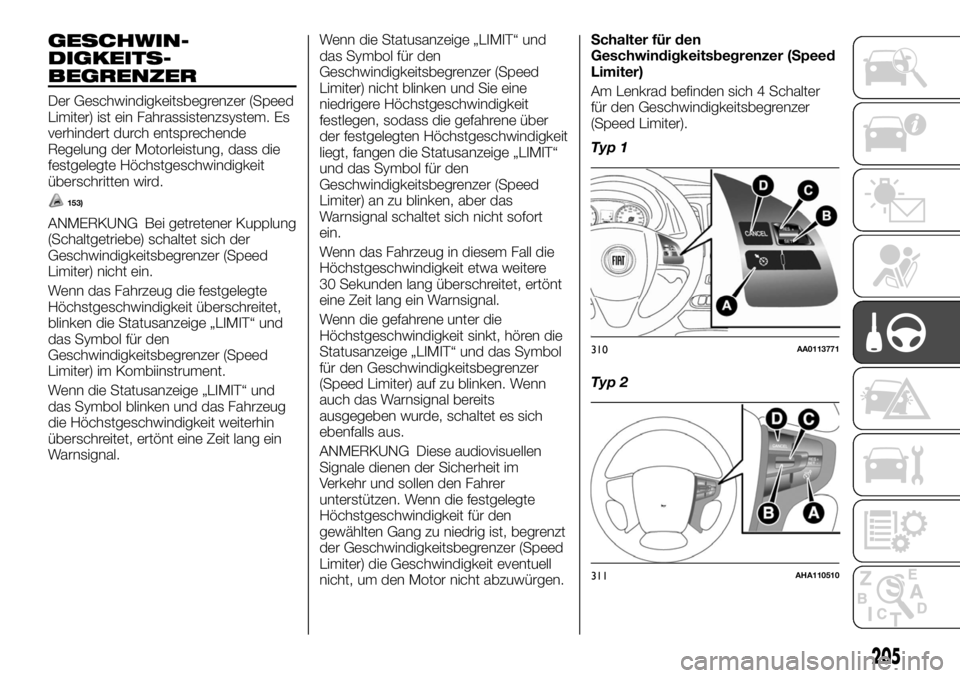

GESCHWIN-
DIGKEITS-
BEGRENZER
Der Geschwindigkeitsbegrenzer (Speed
Limiter) ist ein Fahrassistenzsystem. Es
verhindert durch entsprechende
Regelung der Motorleistung, dass die
festgelegte Höchstgeschwindigkeit
überschritten wird.
153)
ANMERKUNG Bei getretener Kupplung
(Schaltgetriebe) schaltet sich der
Geschwindigkeitsbegrenzer (Speed
Limiter) nicht ein.
Wenn das Fahrzeug die festgelegte
Höchstgeschwindigkeit überschreitet,
blinken die Statusanzeige „LIMIT“ und
das Symbol für den
Geschwindigkeitsbegrenzer (Speed
Limiter) im Kombiinstrument.
Wenn die Statusanzeige „LIMIT“ und
das Symbol blinken und das Fahrzeug
die Höchstgeschwindigkeit weiterhin
überschreitet, ertönt eine Zeit lang ein
Warnsignal.Wenn die Statusanzeige „LIMIT“ und
das Symbol für den
Geschwindigkeitsbegrenzer (Speed
Limiter) nicht blinken und Sie eine
niedrigere Höchstgeschwindigkeit
festlegen, sodass die gefahrene über
der festgelegten Höchstgeschwindigkeit
liegt, fangen die Statusanzeige „LIMIT“
und das Symbol für den
Geschwindigkeitsbegrenzer (Speed
Limiter) an zu blinken, aber das
Warnsignal schaltet sich nicht sofort
ein.
Wenn das Fahrzeug in diesem Fall die
Höchstgeschwindigkeit etwa weitere
30 Sekunden lang überschreitet, ertönt
eine Zeit lang ein Warnsignal.
Wenn die gefahrene unter die
Höchstgeschwindigkeit sinkt, hören die
Statusanzeige „LIMIT“ und das Symbol
für den Geschwindigkeitsbegrenzer
(Speed Limiter) auf zu blinken. Wenn
auch das Warnsignal bereits
ausgegeben wurde, schaltet es sich
ebenfalls aus.
ANMERKUNG Diese audiovisuellen
Signale dienen der Sicherheit im
Verkehr und sollen den Fahrer
unterstützen. Wenn die festgelegte
Höchstgeschwindigkeit für den
gewählten Gang zu niedrig ist, begrenzt
der Geschwindigkeitsbegrenzer (Speed
Limiter) die Geschwindigkeit eventuell
nicht, um den Motor nicht abzuwürgen.Schalter für den
Geschwindigkeitsbegrenzer (Speed
Limiter)
Am Lenkrad befinden sich 4 Schalter
für den Geschwindigkeitsbegrenzer
(Speed Limiter).
Typ 1
Typ 2
310AA0113771
311AHA110510
205

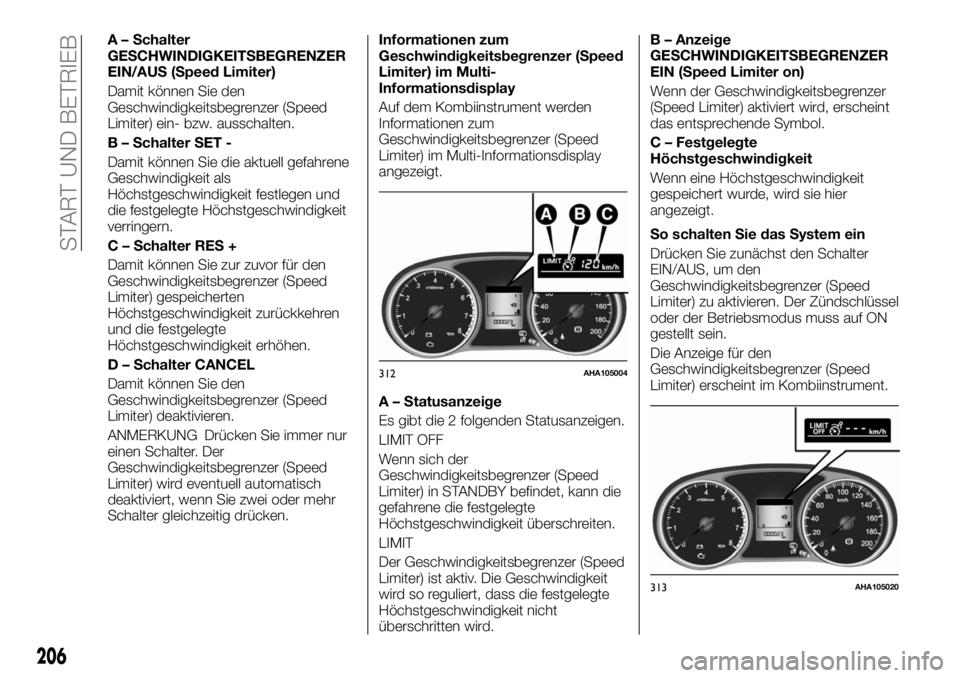

A – Schalter
GESCHWINDIGKEITSBEGRENZER
EIN/AUS (Speed Limiter)
Damit können Sie den
Geschwindigkeitsbegrenzer (Speed
Limiter) ein- bzw. ausschalten.
B – Schalter SET -
Damit können Sie die aktuell gefahrene
Geschwindigkeit als
Höchstgeschwindigkeit festlegen und
die festgelegte Höchstgeschwindigkeit
verringern.
C – Schalter RES +
Damit können Sie zur zuvor für den
Geschwindigkeitsbegrenzer (Speed
Limiter) gespeicherten
Höchstgeschwindigkeit zurückkehren
und die festgelegte
Höchstgeschwindigkeit erhöhen.
D – Schalter CANCEL
Damit können Sie den
Geschwindigkeitsbegrenzer (Speed
Limiter) deaktivieren.
ANMERKUNG Drücken Sie immer nur
einen Schalter. Der
Geschwindigkeitsbegrenzer (Speed
Limiter) wird eventuell automatisch
deaktiviert, wenn Sie zwei oder mehr
Schalter gleichzeitig drücken.Informationen zum
Geschwindigkeitsbegrenzer (Speed
Limiter) im Multi-
Informationsdisplay
Auf dem Kombiinstrument werden
Informationen zum
Geschwindigkeitsbegrenzer (Speed
Limiter) im Multi-Informationsdisplay
angezeigt.
A – Statusanzeige
Es gibt die 2 folgenden Statusanzeigen.
LIMIT OFF
Wenn sich der
Geschwindigkeitsbegrenzer (Speed
Limiter) in STANDBY befindet, kann die
gefahrene die festgelegte
Höchstgeschwindigkeit überschreiten.
LIMIT
Der Geschwindigkeitsbegrenzer (Speed
Limiter) ist aktiv. Die Geschwindigkeit
wird so reguliert, dass die festgelegte
Höchstgeschwindigkeit nicht
überschritten wird.B – Anzeige
GESCHWINDIGKEITSBEGRENZER
EIN (Speed Limiter on)
Wenn der Geschwindigkeitsbegrenzer
(Speed Limiter) aktiviert wird, erscheint
das entsprechende Symbol.
C – Festgelegte
Höchstgeschwindigkeit
Wenn eine Höchstgeschwindigkeit
gespeichert wurde, wird sie hier
angezeigt.
So schalten Sie das System ein
Drücken Sie zunächst den Schalter
EIN/AUS, um den
Geschwindigkeitsbegrenzer (Speed
Limiter) zu aktivieren. Der Zündschlüssel
oder der Betriebsmodus muss auf ON
gestellt sein.
Die Anzeige für den
Geschwindigkeitsbegrenzer (Speed
Limiter) erscheint im Kombiinstrument.
312AHA105004
313AHA105020
206
START UND BETRIEB

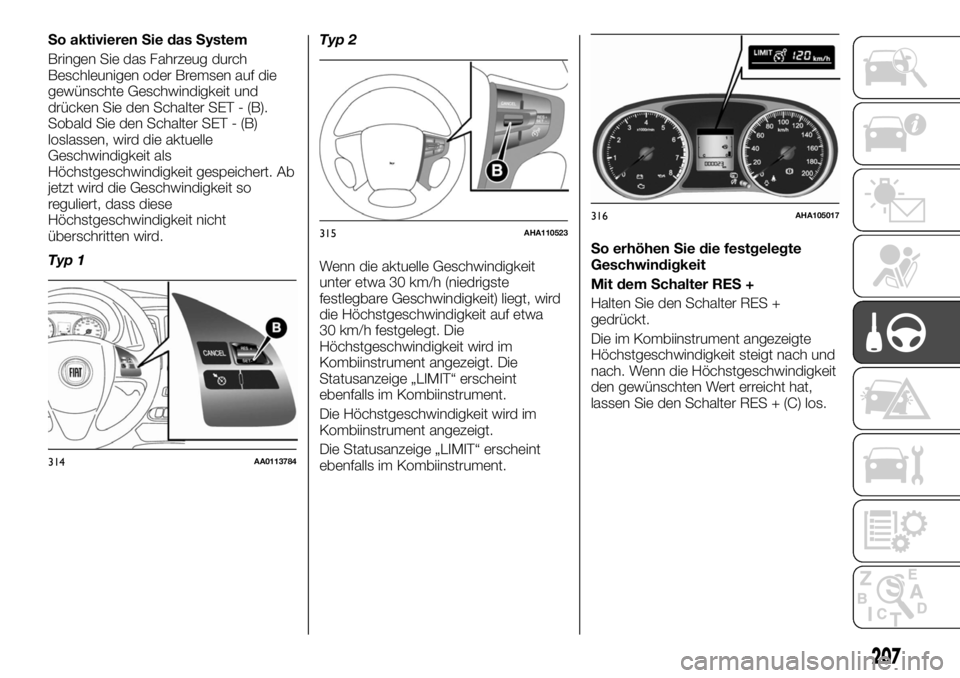

So aktivieren Sie das System
Bringen Sie das Fahrzeug durch
Beschleunigen oder Bremsen auf die
gewünschte Geschwindigkeit und
drücken Sie den Schalter SET - (B).
Sobald Sie den Schalter SET - (B)
loslassen, wird die aktuelle
Geschwindigkeit als
Höchstgeschwindigkeit gespeichert. Ab
jetzt wird die Geschwindigkeit so
reguliert, dass diese
Höchstgeschwindigkeit nicht
überschritten wird.
Typ 1Typ 2
Wenn die aktuelle Geschwindigkeit
unter etwa 30 km/h (niedrigste
festlegbare Geschwindigkeit) liegt, wird
die Höchstgeschwindigkeit auf etwa
30 km/h festgelegt. Die
Höchstgeschwindigkeit wird im
Kombiinstrument angezeigt. Die
Statusanzeige „LIMIT“ erscheint
ebenfalls im Kombiinstrument.
Die Höchstgeschwindigkeit wird im
Kombiinstrument angezeigt.
Die Statusanzeige „LIMIT“ erscheint
ebenfalls im Kombiinstrument.So erhöhen Sie die festgelegte
Geschwindigkeit
Mit dem Schalter RES +
Halten Sie den Schalter RES +
gedrückt.
Die im Kombiinstrument angezeigte
Höchstgeschwindigkeit steigt nach und
nach. Wenn die Höchstgeschwindigkeit
den gewünschten Wert erreicht hat,
lassen Sie den Schalter RES + (C) los.
314AA0113784
315AHA110523316AHA105017
207

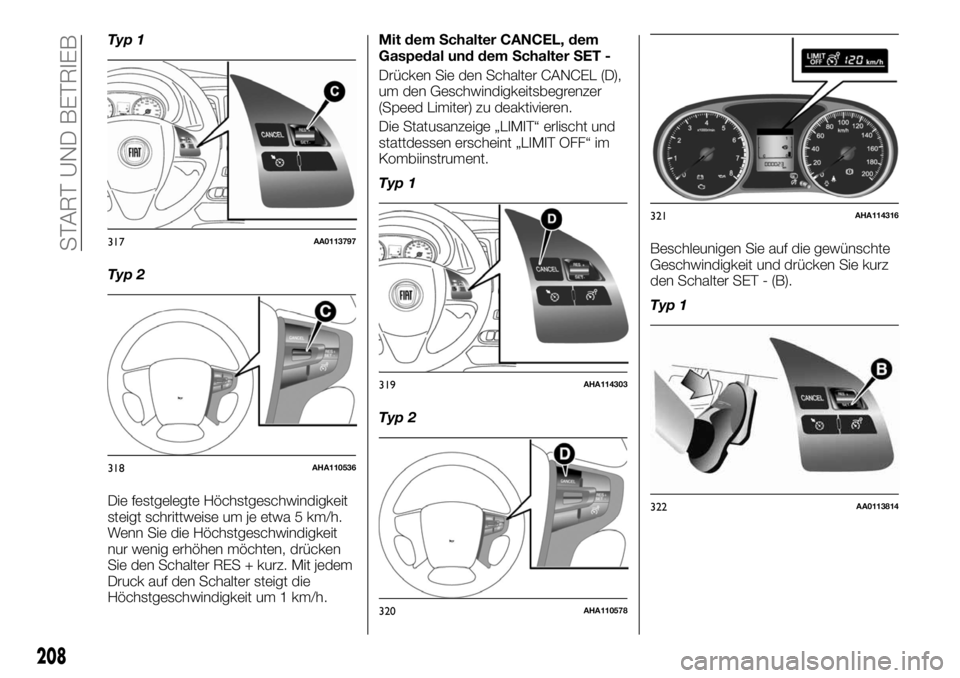

Typ 1
Typ 2
Die festgelegte Höchstgeschwindigkeit
steigt schrittweise um je etwa 5 km/h.
Wenn Sie die Höchstgeschwindigkeit
nur wenig erhöhen möchten, drücken
Sie den Schalter RES + kurz. Mit jedem
Druck auf den Schalter steigt die
Höchstgeschwindigkeit um 1 km/h.Mit dem Schalter CANCEL, dem
Gaspedal und dem Schalter SET -
Drücken Sie den Schalter CANCEL (D),
um den Geschwindigkeitsbegrenzer
(Speed Limiter) zu deaktivieren.
Die Statusanzeige „LIMIT“ erlischt und
stattdessen erscheint „LIMIT OFF“ im
Kombiinstrument.
Typ 1
Typ 2Beschleunigen Sie auf die gewünschte
Geschwindigkeit und drücken Sie kurz
den Schalter SET - (B).
Typ 1
317AA0113797
318AHA110536
319AHA114303
320AHA110578
321AHA114316
322AA0113814
208
START UND BETRIEB
