FIAT FULLBACK 2017 Betriebsanleitung (in German)

Typ 2

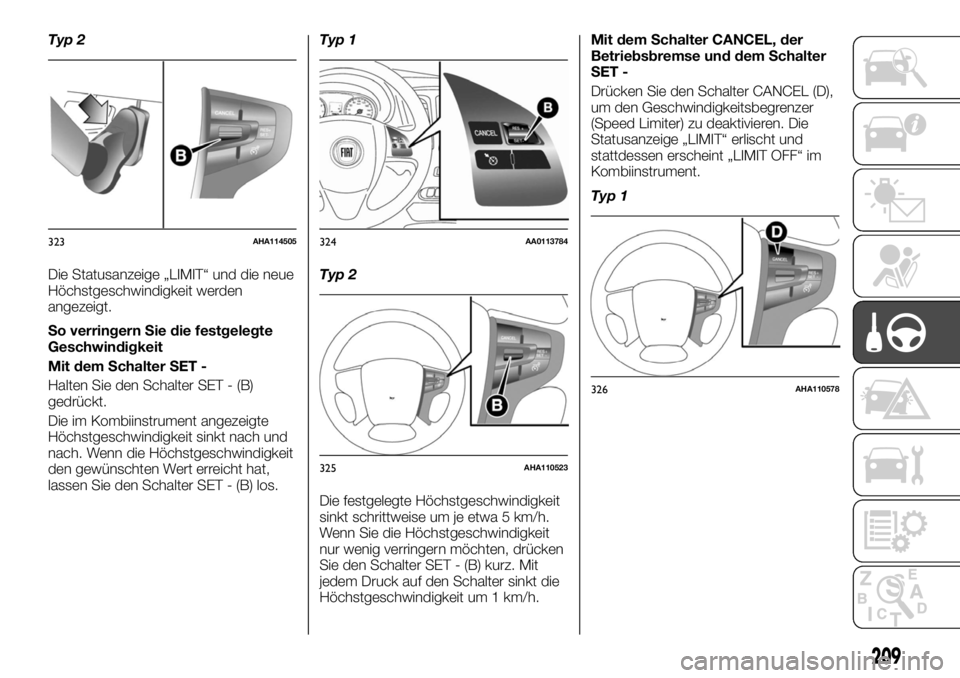

Die Statusanzeige „LIMIT“ und die neue
Höchstgeschwindigkeit werden
angezeigt.
So verringern Sie die festgelegte
Geschwindigkeit
Mit dem Schalter SET -
Halten Sie den Schalter SET - (B)
gedrückt.
Die im Kombiinstrument angezeigte
Höchstgeschwindigkeit sinkt nach und
nach. Wenn die Höchstgeschwindigkeit
den gewünschten Wert erreicht hat,
lassen Sie den Schalter SET - (B) los.Typ 1
Typ 2
Die festgelegte Höchstgeschwindigkeit
sinkt schrittweise um je etwa 5 km/h.
Wenn Sie die Höchstgeschwindigkeit
nur wenig verringern möchten, drücken
Sie den Schalter SET - (B) kurz. Mit
jedem Druck auf den Schalter sinkt die
Höchstgeschwindigkeit um 1 km/h.Mit dem Schalter CANCEL, der
Betriebsbremse und dem Schalter
SET -
Drücken Sie den Schalter CANCEL (D),
um den Geschwindigkeitsbegrenzer
(Speed Limiter) zu deaktivieren. Die
Statusanzeige „LIMIT“ erlischt und
stattdessen erscheint „LIMIT OFF“ im
Kombiinstrument.
Typ 1
323AHA114505324AA0113784
325AHA110523
326AHA110578
209

Typ 2

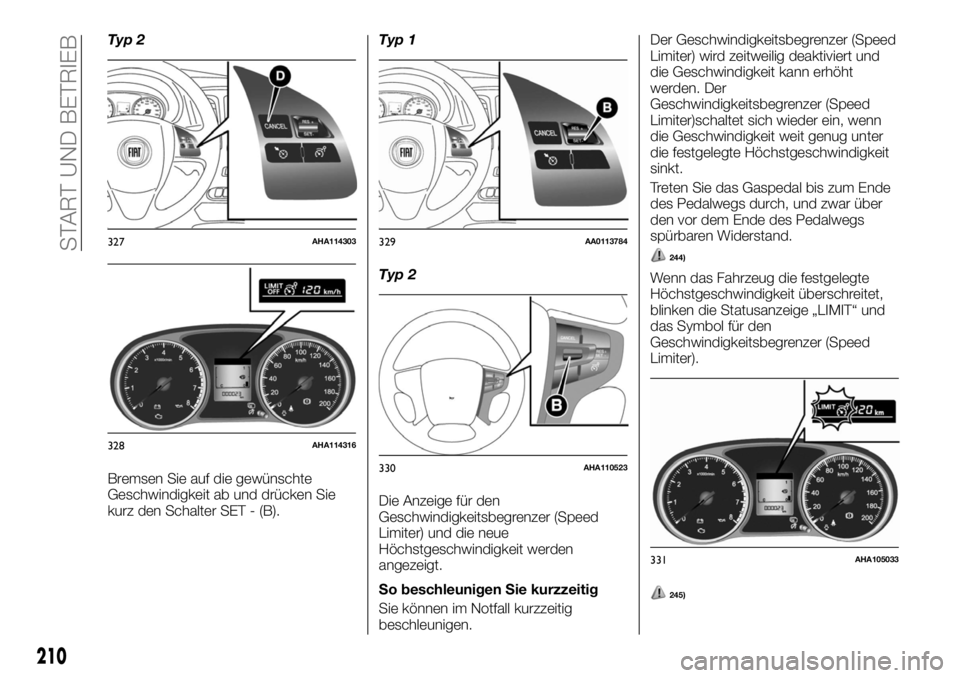

Bremsen Sie auf die gewünschte
Geschwindigkeit ab und drücken Sie
kurz den Schalter SET - (B).Typ 1
Typ 2
Die Anzeige für den
Geschwindigkeitsbegrenzer (Speed
Limiter) und die neue
Höchstgeschwindigkeit werden
angezeigt.
So beschleunigen Sie kurzzeitig
Sie können im Notfall kurzzeitig
beschleunigen.Der Geschwindigkeitsbegrenzer (Speed
Limiter) wird zeitweilig deaktiviert und
die Geschwindigkeit kann erhöht
werden. Der
Geschwindigkeitsbegrenzer (Speed
Limiter)schaltet sich wieder ein, wenn
die Geschwindigkeit weit genug unter
die festgelegte Höchstgeschwindigkeit
sinkt.
Treten Sie das Gaspedal bis zum Ende
des Pedalwegs durch, und zwar über
den vor dem Ende des Pedalwegs
spürbaren Widerstand.
244)
Wenn das Fahrzeug die festgelegte
Höchstgeschwindigkeit überschreitet,
blinken die Statusanzeige „LIMIT“ und
das Symbol für den
Geschwindigkeitsbegrenzer (Speed
Limiter).
245)
327AHA114303
328AHA114316
329AA0113784
330AHA110523
331AHA105033
210
START UND BETRIEB

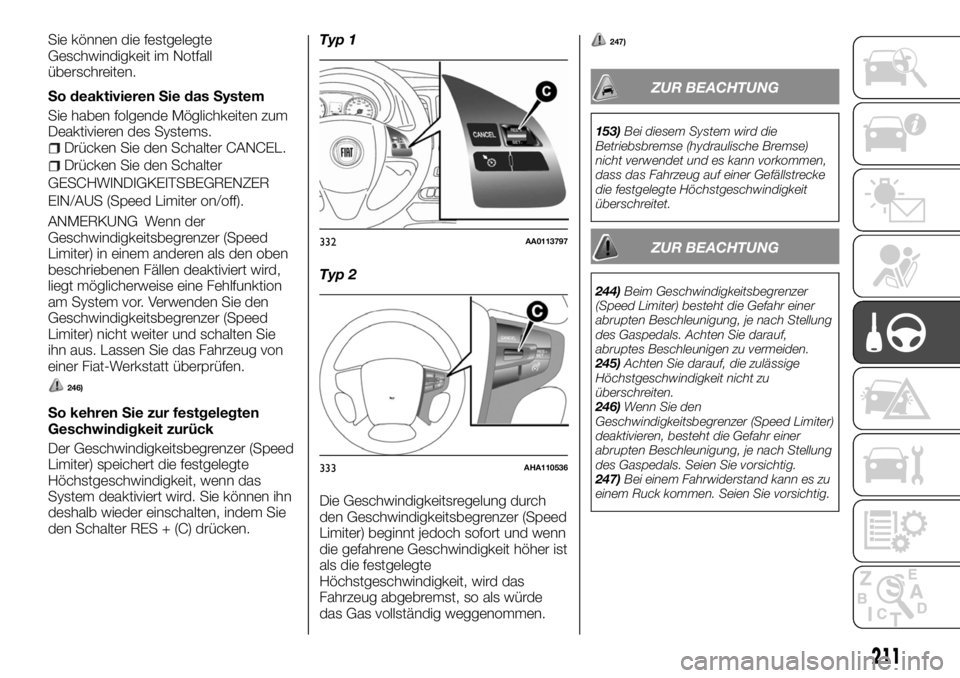

Sie können die festgelegte
Geschwindigkeit im Notfall
überschreiten.
So deaktivieren Sie das System
Sie haben folgende Möglichkeiten zum
Deaktivieren des Systems.
Drücken Sie den Schalter CANCEL.
Drücken Sie den Schalter
GESCHWINDIGKEITSBEGRENZER
EIN/AUS (Speed Limiter on/off).
ANMERKUNG Wenn der
Geschwindigkeitsbegrenzer (Speed
Limiter) in einem anderen als den oben
beschriebenen Fällen deaktiviert wird,
liegt möglicherweise eine Fehlfunktion
am System vor. Verwenden Sie den
Geschwindigkeitsbegrenzer (Speed
Limiter) nicht weiter und schalten Sie
ihn aus. Lassen Sie das Fahrzeug von
einer Fiat-Werkstatt überprüfen.
246)
So kehren Sie zur festgelegten
Geschwindigkeit zurück
Der Geschwindigkeitsbegrenzer (Speed
Limiter) speichert die festgelegte
Höchstgeschwindigkeit, wenn das
System deaktiviert wird. Sie können ihn
deshalb wieder einschalten, indem Sie
den Schalter RES + (C) drücken.Typ 1
Typ 2
Die Geschwindigkeitsregelung durch
den Geschwindigkeitsbegrenzer (Speed
Limiter) beginnt jedoch sofort und wenn
die gefahrene Geschwindigkeit höher ist
als die festgelegte
Höchstgeschwindigkeit, wird das
Fahrzeug abgebremst, so als würde
das Gas vollständig weggenommen.
247)
ZUR BEACHTUNG
153)Bei diesem System wird die
Betriebsbremse (hydraulische Bremse)
nicht verwendet und es kann vorkommen,
dass das Fahrzeug auf einer Gefällstrecke
die festgelegte Höchstgeschwindigkeit
überschreitet.
ZUR BEACHTUNG
244)Beim Geschwindigkeitsbegrenzer
(Speed Limiter) besteht die Gefahr einer
abrupten Beschleunigung, je nach Stellung
des Gaspedals. Achten Sie darauf,
abruptes Beschleunigen zu vermeiden.
245)Achten Sie darauf, die zulässige
Höchstgeschwindigkeit nicht zu
überschreiten.
246)Wenn Sie den
Geschwindigkeitsbegrenzer (Speed Limiter)
deaktivieren, besteht die Gefahr einer
abrupten Beschleunigung, je nach Stellung
des Gaspedals. Seien Sie vorsichtig.
247)Bei einem Fahrwiderstand kann es zu
einem Ruck kommen. Seien Sie vorsichtig.
332AA0113797
333AHA110536
211

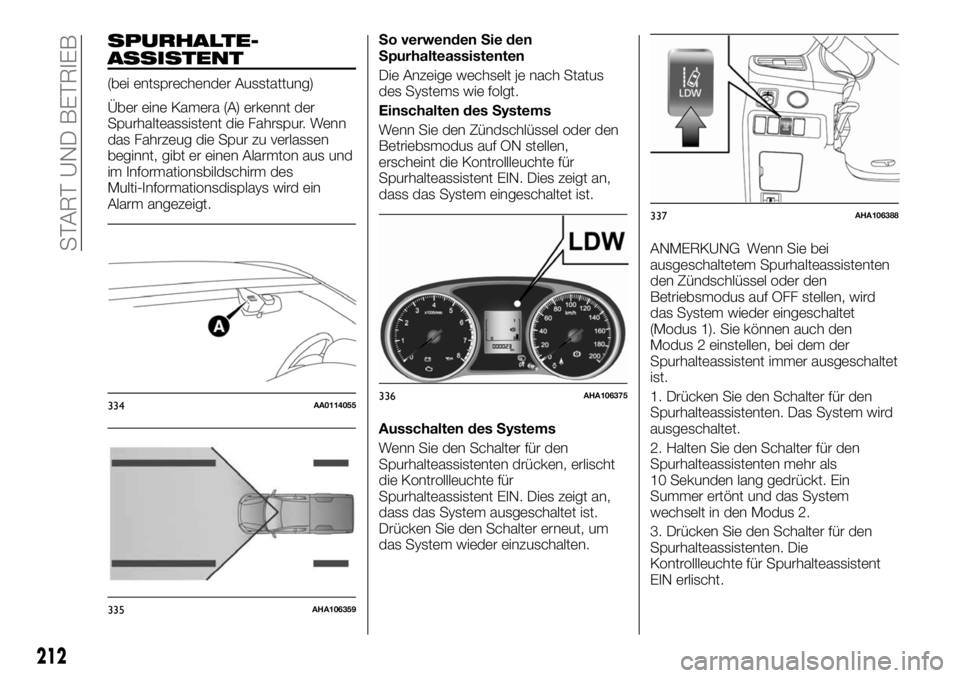

SPURHALTE-
ASSISTENT
(bei entsprechender Ausstattung)
Über eine Kamera (A) erkennt der
Spurhalteassistent die Fahrspur. Wenn
das Fahrzeug die Spur zu verlassen
beginnt, gibt er einen Alarmton aus und
im Informationsbildschirm des
Multi-Informationsdisplays wird ein
Alarm angezeigt.So verwenden Sie den
Spurhalteassistenten
Die Anzeige wechselt je nach Status
des Systems wie folgt.
Einschalten des Systems
Wenn Sie den Zündschlüssel oder den
Betriebsmodus auf ON stellen,
erscheint die Kontrollleuchte für
Spurhalteassistent EIN. Dies zeigt an,
dass das System eingeschaltet ist.
Ausschalten des Systems
Wenn Sie den Schalter für den
Spurhalteassistenten drücken, erlischt
die Kontrollleuchte für
Spurhalteassistent EIN. Dies zeigt an,
dass das System ausgeschaltet ist.
Drücken Sie den Schalter erneut, um
das System wieder einzuschalten.ANMERKUNG Wenn Sie bei
ausgeschaltetem Spurhalteassistenten
den Zündschlüssel oder den
Betriebsmodus auf OFF stellen, wird
das System wieder eingeschaltet
(Modus 1). Sie können auch den
Modus 2 einstellen, bei dem der
Spurhalteassistent immer ausgeschaltet
ist.
1. Drücken Sie den Schalter für den
Spurhalteassistenten. Das System wird
ausgeschaltet.
2. Halten Sie den Schalter für den
Spurhalteassistenten mehr als
10 Sekunden lang gedrückt. Ein
Summer ertönt und das System
wechselt in den Modus 2.
3. Drücken Sie den Schalter für den
Spurhalteassistenten. Die
Kontrollleuchte für Spurhalteassistent
EIN erlischt.
334AA0114055
335AHA106359
336AHA106375
337AHA106388
212
START UND BETRIEB

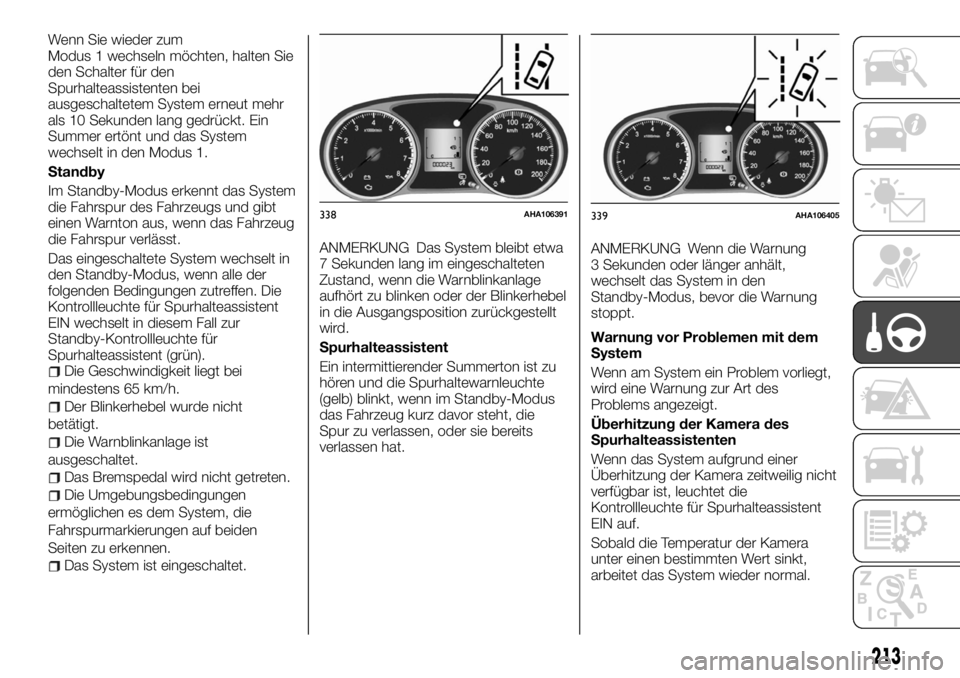

Wenn Sie wieder zum
Modus 1 wechseln möchten, halten Sie
den Schalter für den
Spurhalteassistenten bei
ausgeschaltetem System erneut mehr
als 10 Sekunden lang gedrückt. Ein
Summer ertönt und das System
wechselt in den Modus 1.
Standby
Im Standby-Modus erkennt das System
die Fahrspur des Fahrzeugs und gibt
einen Warnton aus, wenn das Fahrzeug
die Fahrspur verlässt.
Das eingeschaltete System wechselt in
den Standby-Modus, wenn alle der
folgenden Bedingungen zutreffen. Die
Kontrollleuchte für Spurhalteassistent
EIN wechselt in diesem Fall zur
Standby-Kontrollleuchte für
Spurhalteassistent (grün).
Die Geschwindigkeit liegt bei
mindestens 65 km/h.
Der Blinkerhebel wurde nicht
betätigt.
Die Warnblinkanlage ist
ausgeschaltet.
Das Bremspedal wird nicht getreten.
Die Umgebungsbedingungen
ermöglichen es dem System, die
Fahrspurmarkierungen auf beiden
Seiten zu erkennen.
Das System ist eingeschaltet.ANMERKUNG Das System bleibt etwa
7 Sekunden lang im eingeschalteten
Zustand, wenn die Warnblinkanlage
aufhört zu blinken oder der Blinkerhebel
in die Ausgangsposition zurückgestellt
wird.
Spurhalteassistent
Ein intermittierender Summerton ist zu
hören und die Spurhaltewarnleuchte
(gelb) blinkt, wenn im Standby-Modus
das Fahrzeug kurz davor steht, die
Spur zu verlassen, oder sie bereits
verlassen hat.ANMERKUNG Wenn die Warnung
3 Sekunden oder länger anhält,
wechselt das System in den
Standby-Modus, bevor die Warnung
stoppt.
Warnung vor Problemen mit dem
System
Wenn am System ein Problem vorliegt,
wird eine Warnung zur Art des
Problems angezeigt.
Überhitzung der Kamera des
Spurhalteassistenten
Wenn das System aufgrund einer
Überhitzung der Kamera zeitweilig nicht
verfügbar ist, leuchtet die
Kontrollleuchte für Spurhalteassistent
EIN auf.
Sobald die Temperatur der Kamera
unter einen bestimmten Wert sinkt,
arbeitet das System wieder normal.
338AHA106391339AHA106405
213

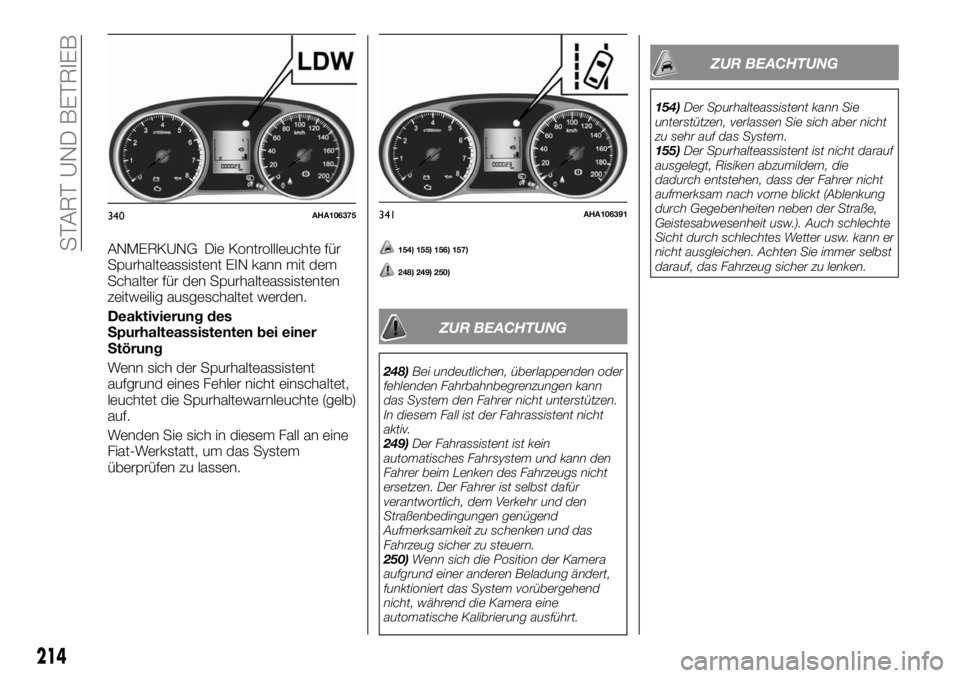

ANMERKUNG Die Kontrollleuchte für
Spurhalteassistent EIN kann mit dem
Schalter für den Spurhalteassistenten
zeitweilig ausgeschaltet werden.
Deaktivierung des
Spurhalteassistenten bei einer
Störung
Wenn sich der Spurhalteassistent
aufgrund eines Fehler nicht einschaltet,
leuchtet die Spurhaltewarnleuchte (gelb)
auf.
Wenden Sie sich in diesem Fall an eine
Fiat-Werkstatt, um das System
überprüfen zu lassen.154) 155) 156) 157)
248) 249) 250)
ZUR BEACHTUNG
248)Bei undeutlichen, überlappenden oder
fehlenden Fahrbahnbegrenzungen kann
das System den Fahrer nicht unterstützen.
In diesem Fall ist der Fahrassistent nicht
aktiv.
249)Der Fahrassistent ist kein
automatisches Fahrsystem und kann den
Fahrer beim Lenken des Fahrzeugs nicht
ersetzen. Der Fahrer ist selbst dafür
verantwortlich, dem Verkehr und den
Straßenbedingungen genügend
Aufmerksamkeit zu schenken und das
Fahrzeug sicher zu steuern.
250)Wenn sich die Position der Kamera
aufgrund einer anderen Beladung ändert,
funktioniert das System vorübergehend
nicht, während die Kamera eine
automatische Kalibrierung ausführt.
ZUR BEACHTUNG
154)Der Spurhalteassistent kann Sie
unterstützen, verlassen Sie sich aber nicht
zu sehr auf das System.
155)Der Spurhalteassistent ist nicht darauf
ausgelegt, Risiken abzumildern, die
dadurch entstehen, dass der Fahrer nicht
aufmerksam nach vorne blickt (Ablenkung
durch Gegebenheiten neben der Straße,
Geistesabwesenheit usw.). Auch schlechte
Sicht durch schlechtes Wetter usw. kann er
nicht ausgleichen. Achten Sie immer selbst
darauf, das Fahrzeug sicher zu lenken.
340AHA106375341AHA106391
214
START UND BETRIEB

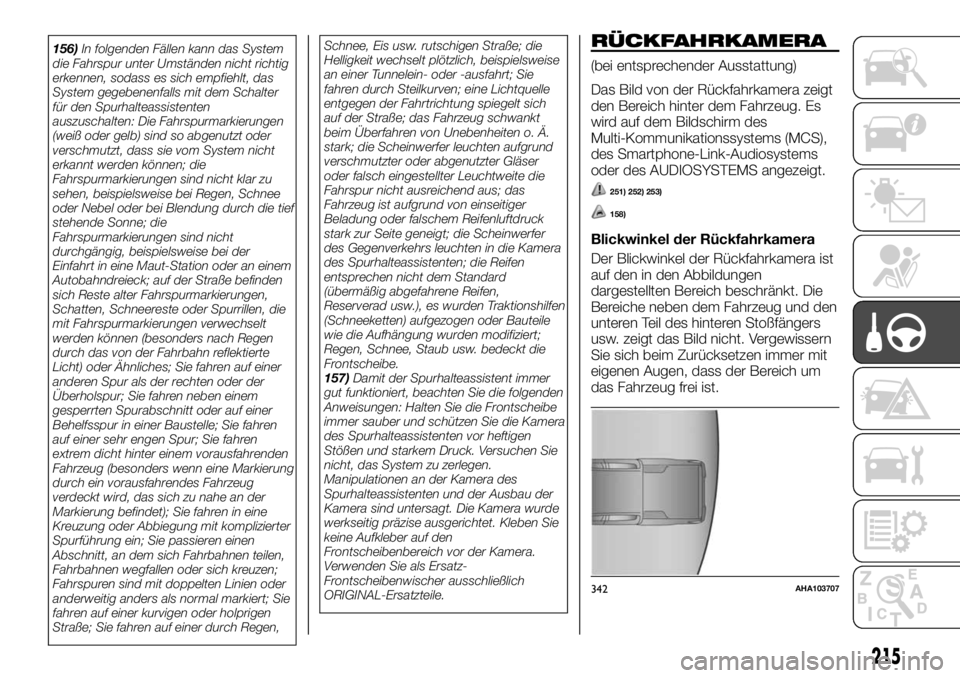

156)In folgenden Fällen kann das System
die Fahrspur unter Umständen nicht richtig
erkennen, sodass es sich empfiehlt, das
System gegebenenfalls mit dem Schalter
für den Spurhalteassistenten
auszuschalten: Die Fahrspurmarkierungen
(weiß oder gelb) sind so abgenutzt oder
verschmutzt, dass sie vom System nicht
erkannt werden können; die
Fahrspurmarkierungen sind nicht klar zu
sehen, beispielsweise bei Regen, Schnee
oder Nebel oder bei Blendung durch die tief
stehende Sonne; die
Fahrspurmarkierungen sind nicht
durchgängig, beispielsweise bei der
Einfahrt in eine Maut-Station oder an einem
Autobahndreieck; auf der Straße befinden
sich Reste alter Fahrspurmarkierungen,
Schatten, Schneereste oder Spurrillen, die
mit Fahrspurmarkierungen verwechselt
werden können (besonders nach Regen
durch das von der Fahrbahn reflektierte
Licht) oder Ähnliches; Sie fahren auf einer
anderen Spur als der rechten oder der
Überholspur; Sie fahren neben einem
gesperrten Spurabschnitt oder auf einer
Behelfsspur in einer Baustelle; Sie fahren
auf einer sehr engen Spur; Sie fahren
extrem dicht hinter einem vorausfahrenden
Fahrzeug (besonders wenn eine Markierung
durch ein vorausfahrendes Fahrzeug
verdeckt wird, das sich zu nahe an der
Markierung befindet); Sie fahren in eine
Kreuzung oder Abbiegung mit komplizierter
Spurführung ein; Sie passieren einen
Abschnitt, an dem sich Fahrbahnen teilen,
Fahrbahnen wegfallen oder sich kreuzen;
Fahrspuren sind mit doppelten Linien oder
anderweitig anders als normal markiert; Sie
fahren auf einer kurvigen oder holprigen
Straße; Sie fahren auf einer durch Regen,Schnee, Eis usw. rutschigen Straße; die
Helligkeit wechselt plötzlich, beispielsweise
an einer Tunnelein- oder -ausfahrt; Sie
fahren durch Steilkurven; eine Lichtquelle
entgegen der Fahrtrichtung spiegelt sich
auf der Straße; das Fahrzeug schwankt
beim Überfahren von Unebenheiten o. Ä.
stark; die Scheinwerfer leuchten aufgrund
verschmutzter oder abgenutzter Gläser
oder falsch eingestellter Leuchtweite die
Fahrspur nicht ausreichend aus; das
Fahrzeug ist aufgrund von einseitiger
Beladung oder falschem Reifenluftdruck
stark zur Seite geneigt; die Scheinwerfer
des Gegenverkehrs leuchten in die Kamera
des Spurhalteassistenten; die Reifen
entsprechen nicht dem Standard
(übermäßig abgefahrene Reifen,
Reserverad usw.), es wurden Traktionshilfen
(Schneeketten) aufgezogen oder Bauteile
wie die Aufhängung wurden modifiziert;
Regen, Schnee, Staub usw. bedeckt die
Frontscheibe.
157)Damit der Spurhalteassistent immer
gut funktioniert, beachten Sie die folgenden
Anweisungen: Halten Sie die Frontscheibe
immer sauber und schützen Sie die Kamera
des Spurhalteassistenten vor heftigen
Stößen und starkem Druck. Versuchen Sie
nicht, das System zu zerlegen.
Manipulationen an der Kamera des
Spurhalteassistenten und der Ausbau der
Kamera sind untersagt. Die Kamera wurde
werkseitig präzise ausgerichtet. Kleben Sie
keine Aufkleber auf den
Frontscheibenbereich vor der Kamera.
Verwenden Sie als Ersatz-
Frontscheibenwischer ausschließlich
ORIGINAL-Ersatzteile.RÜCKFAHRKAMERA
(bei entsprechender Ausstattung)
Das Bild von der Rückfahrkamera zeigt
den Bereich hinter dem Fahrzeug. Es
wird auf dem Bildschirm des
Multi-Kommunikationssystems (MCS),
des Smartphone-Link-Audiosystems
oder des AUDIOSYSTEMS angezeigt.
251) 252) 253)
158)
Blickwinkel der Rückfahrkamera
Der Blickwinkel der Rückfahrkamera ist
auf den in den Abbildungen
dargestellten Bereich beschränkt. Die
Bereiche neben dem Fahrzeug und den
unteren Teil des hinteren Stoßfängers
usw. zeigt das Bild nicht. Vergewissern
Sie sich beim Zurücksetzen immer mit
eigenen Augen, dass der Bereich um
das Fahrzeug frei ist.
342AHA103707
215

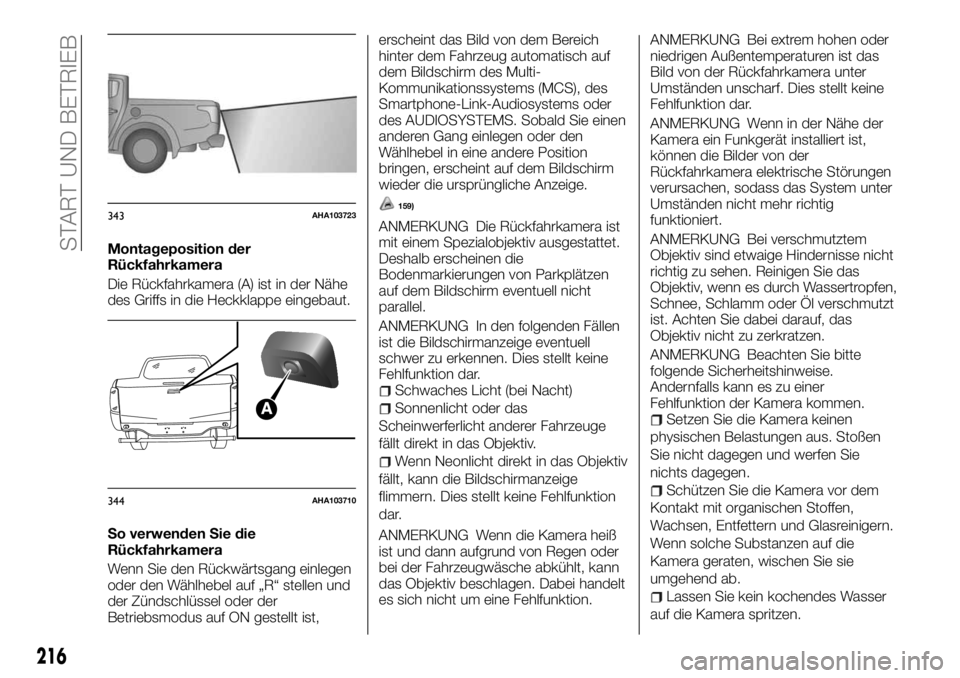

Montageposition der
Rückfahrkamera
Die Rückfahrkamera (A) ist in der Nähe
des Griffs in die Heckklappe eingebaut.
So verwenden Sie die
Rückfahrkamera
Wenn Sie den Rückwärtsgang einlegen
oder den Wählhebel auf „R“ stellen und
der Zündschlüssel oder der
Betriebsmodus auf ON gestellt ist,erscheint das Bild von dem Bereich
hinter dem Fahrzeug automatisch auf
dem Bildschirm des Multi-
Kommunikationssystems (MCS), des
Smartphone-Link-Audiosystems oder
des AUDIOSYSTEMS. Sobald Sie einen
anderen Gang einlegen oder den
Wählhebel in eine andere Position
bringen, erscheint auf dem Bildschirm
wieder die ursprüngliche Anzeige.
159)
ANMERKUNG Die Rückfahrkamera ist
mit einem Spezialobjektiv ausgestattet.
Deshalb erscheinen die
Bodenmarkierungen von Parkplätzen
auf dem Bildschirm eventuell nicht
parallel.
ANMERKUNG In den folgenden Fällen
ist die Bildschirmanzeige eventuell
schwer zu erkennen. Dies stellt keine
Fehlfunktion dar.
Schwaches Licht (bei Nacht)
Sonnenlicht oder das
Scheinwerferlicht anderer Fahrzeuge
fällt direkt in das Objektiv.
Wenn Neonlicht direkt in das Objektiv
fällt, kann die Bildschirmanzeige
flimmern. Dies stellt keine Fehlfunktion
dar.
ANMERKUNG Wenn die Kamera heiß
ist und dann aufgrund von Regen oder
bei der Fahrzeugwäsche abkühlt, kann
das Objektiv beschlagen. Dabei handelt
es sich nicht um eine Fehlfunktion.ANMERKUNG Bei extrem hohen oder
niedrigen Außentemperaturen ist das
Bild von der Rückfahrkamera unter
Umständen unscharf. Dies stellt keine
Fehlfunktion dar.
ANMERKUNG Wenn in der Nähe der
Kamera ein Funkgerät installiert ist,
können die Bilder von der
Rückfahrkamera elektrische Störungen
verursachen, sodass das System unter
Umständen nicht mehr richtig
funktioniert.
ANMERKUNG Bei verschmutztem
Objektiv sind etwaige Hindernisse nicht
richtig zu sehen. Reinigen Sie das
Objektiv, wenn es durch Wassertropfen,
Schnee, Schlamm oder Öl verschmutzt
ist. Achten Sie dabei darauf, das
Objektiv nicht zu zerkratzen.
ANMERKUNG Beachten Sie bitte
folgende Sicherheitshinweise.
Andernfalls kann es zu einer
Fehlfunktion der Kamera kommen.
Setzen Sie die Kamera keinen
physischen Belastungen aus. Stoßen
Sie nicht dagegen und werfen Sie
nichts dagegen.
Schützen Sie die Kamera vor dem
Kontakt mit organischen Stoffen,
Wachsen, Entfettern und Glasreinigern.
Wenn solche Substanzen auf die
Kamera geraten, wischen Sie sie
umgehend ab.
Lassen Sie kein kochendes Wasser
auf die Kamera spritzen.
343AHA103723
344AHA103710
216
START UND BETRIEB

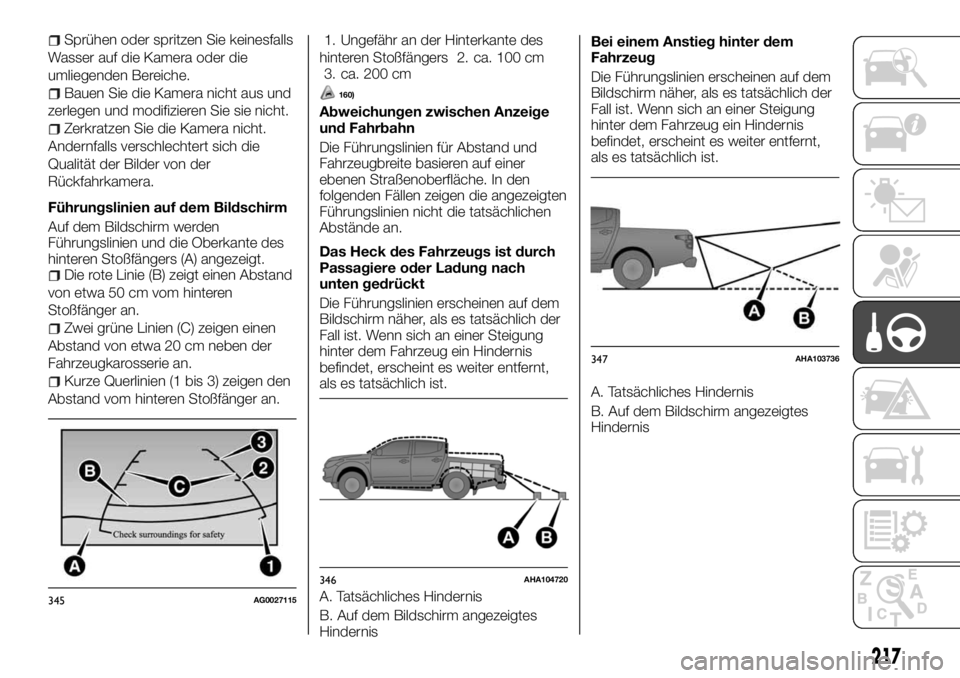

Sprühen oder spritzen Sie keinesfalls
Wasser auf die Kamera oder die
umliegenden Bereiche.
Bauen Sie die Kamera nicht aus und
zerlegen und modifizieren Sie sie nicht.
Zerkratzen Sie die Kamera nicht.
Andernfalls verschlechtert sich die
Qualität der Bilder von der
Rückfahrkamera.
Führungslinien auf dem Bildschirm
Auf dem Bildschirm werden
Führungslinien und die Oberkante des
hinteren Stoßfängers (A) angezeigt.
Die rote Linie (B) zeigt einen Abstand
von etwa 50 cm vom hinteren
Stoßfänger an.
Zwei grüne Linien (C) zeigen einen
Abstand von etwa 20 cm neben der
Fahrzeugkarosserie an.
Kurze Querlinien (1 bis 3) zeigen den
Abstand vom hinteren Stoßfänger an.1. Ungefähr an der Hinterkante des
hinteren Stoßfängers 2. ca. 100 cm
3. ca. 200 cm
160)
Abweichungen zwischen Anzeige
und Fahrbahn
Die Führungslinien für Abstand und
Fahrzeugbreite basieren auf einer
ebenen Straßenoberfläche. In den
folgenden Fällen zeigen die angezeigten
Führungslinien nicht die tatsächlichen
Abstände an.
Das Heck des Fahrzeugs ist durch
Passagiere oder Ladung nach
unten gedrückt
Die Führungslinien erscheinen auf dem
Bildschirm näher, als es tatsächlich der
Fall ist. Wenn sich an einer Steigung
hinter dem Fahrzeug ein Hindernis
befindet, erscheint es weiter entfernt,
als es tatsächlich ist.
A. Tatsächliches Hindernis
B. Auf dem Bildschirm angezeigtes
HindernisBei einem Anstieg hinter dem
Fahrzeug
Die Führungslinien erscheinen auf dem
Bildschirm näher, als es tatsächlich der
Fall ist. Wenn sich an einer Steigung
hinter dem Fahrzeug ein Hindernis
befindet, erscheint es weiter entfernt,
als es tatsächlich ist.
A. Tatsächliches Hindernis
B. Auf dem Bildschirm angezeigtes
Hindernis
345AG0027115
346AHA104720
347AHA103736
217

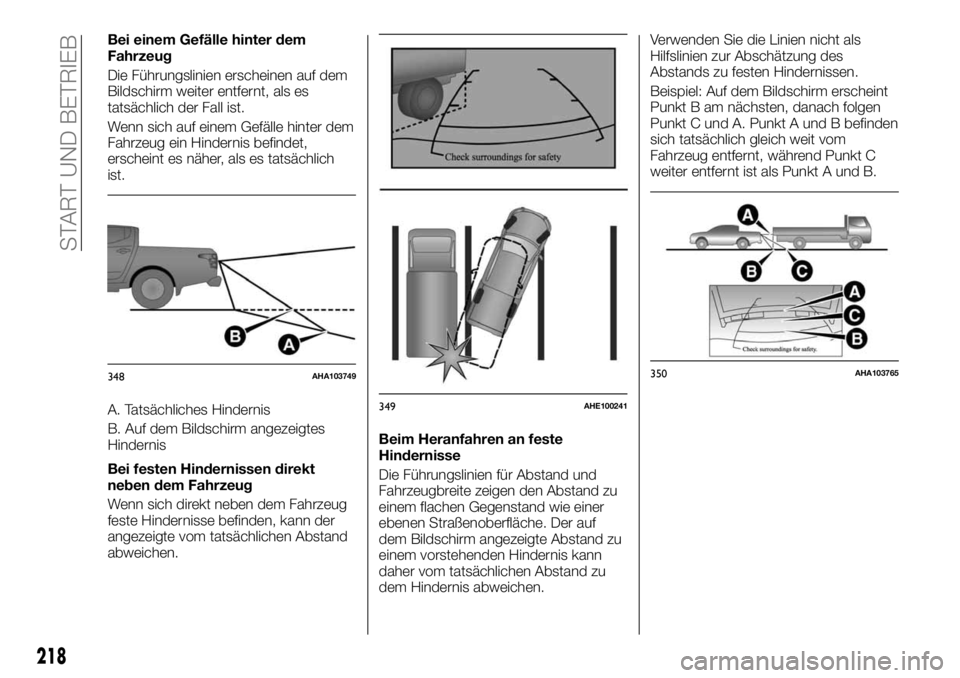

Bei einem Gefälle hinter dem
Fahrzeug
Die Führungslinien erscheinen auf dem
Bildschirm weiter entfernt, als es
tatsächlich der Fall ist.
Wenn sich auf einem Gefälle hinter dem
Fahrzeug ein Hindernis befindet,
erscheint es näher, als es tatsächlich
ist.
A. Tatsächliches Hindernis
B. Auf dem Bildschirm angezeigtes
Hindernis
Bei festen Hindernissen direkt
neben dem Fahrzeug
Wenn sich direkt neben dem Fahrzeug
feste Hindernisse befinden, kann der
angezeigte vom tatsächlichen Abstand
abweichen.Beim Heranfahren an feste
Hindernisse
Die Führungslinien für Abstand und
Fahrzeugbreite zeigen den Abstand zu
einem flachen Gegenstand wie einer
ebenen Straßenoberfläche. Der auf
dem Bildschirm angezeigte Abstand zu
einem vorstehenden Hindernis kann
daher vom tatsächlichen Abstand zu
dem Hindernis abweichen.Verwenden Sie die Linien nicht als
Hilfslinien zur Abschätzung des
Abstands zu festen Hindernissen.
Beispiel: Auf dem Bildschirm erscheint
Punkt B am nächsten, danach folgen
Punkt C und A. Punkt A und B befinden
sich tatsächlich gleich weit vom
Fahrzeug entfernt, während Punkt C
weiter entfernt ist als Punkt A und B.
348AHA103749
349AHE100241
350AHA103765
218
START UND BETRIEB
