FIAT FULLBACK 2017 Betriebsanleitung (in German)

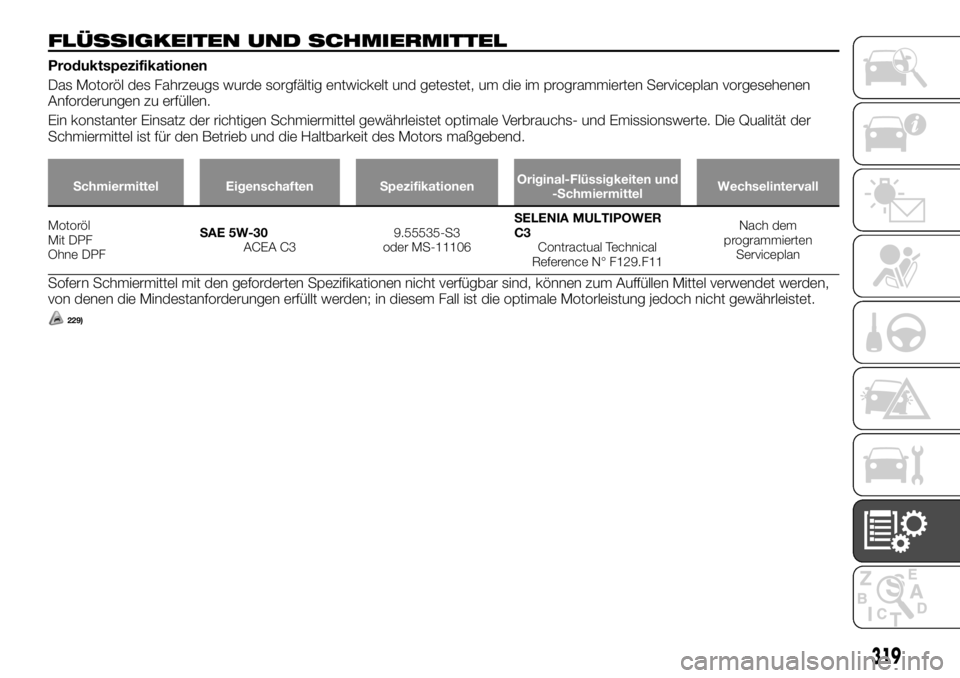

FLÜSSIGKEITEN UND SCHMIERMITTEL
Produktspezifikationen
Das Motoröl des Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im programmierten Serviceplan vorgesehenen
Anforderungen zu erfüllen.
Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität der
Schmiermittel ist für den Betrieb und die Haltbarkeit des Motors maßgebend.
Schmiermittel Eigenschaften SpezifikationenOriginal-Flüssigkeiten und
-SchmiermittelWechselintervall
Motoröl
MitDPF
Ohne DPFSAE 5W-30
ACEA C39.55535-S3
oder MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Nach dem
programmierten
Serviceplan
Sofern Schmiermittel mit den geforderten Spezifikationen nicht verfügbar sind, können zum Auffüllen Mittel verwendet werden,
von denen die Mindestanforderungen erfüllt werden; in diesem Fall ist die optimale Motorleistung jedoch nicht gewährleistet.
229)
319

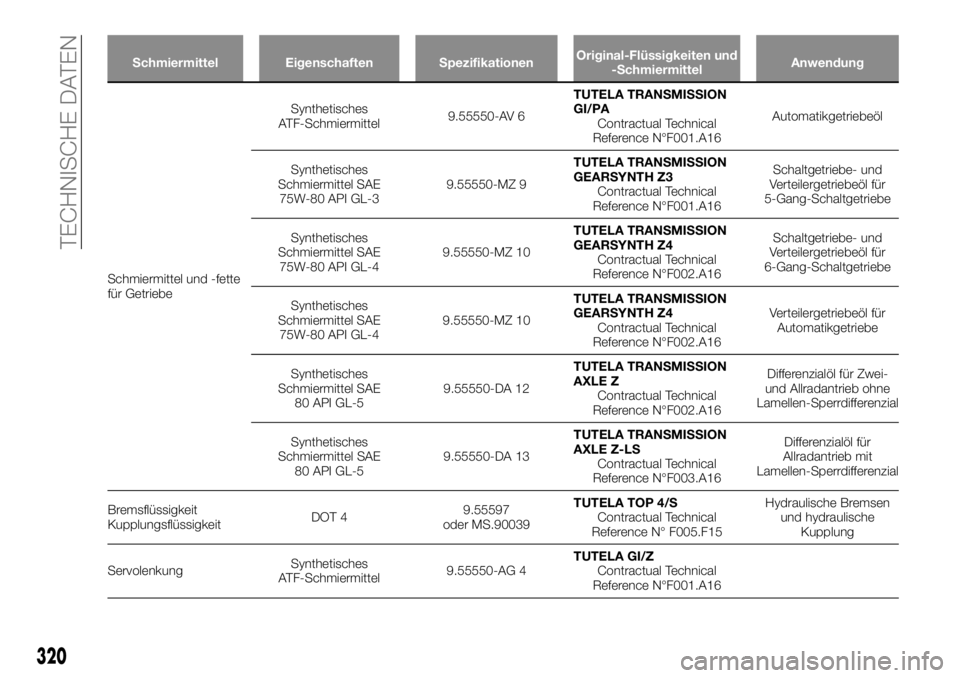

Schmiermittel Eigenschaften SpezifikationenOriginal-Flüssigkeiten und
-SchmiermittelAnwendung
Schmiermittel und -fette
fürGetriebeSynthetisches
ATF-Schmiermittel9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference N°F001.A16Automatikgetriebeöl
Synthetisches
Schmiermittel SAE
75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference N°F001.A16Schaltgetriebe- und
Verteilergetriebeöl für
5-Gang-Schaltgetriebe
Synthetisches
Schmiermittel SAE
75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Schaltgetriebe- und
Verteilergetriebeöl für
6-Gang-Schaltgetriebe
Synthetisches
Schmiermittel SAE
75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Verteilergetriebeöl für
Automatikgetriebe
Synthetisches
Schmiermittel SAE
80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference N°F002.A16Differenzialöl für Zwei-
und Allradantrieb ohne
Lamellen-Sperrdifferenzial
Synthetisches
Schmiermittel SAE
80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference N°F003.A16Differenzialöl für
Allradantrieb mit
Lamellen-Sperrdifferenzial
Bremsflüssigkeit
KupplungsflüssigkeitDOT 49.55597
oder MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Kupplung
ServolenkungSynthetisches
ATF-Schmiermittel9.55550-AG 4TUTELA GI/Z
Contractual Technical
Reference N°F001.A16
320
TECHNISCHE DATEN

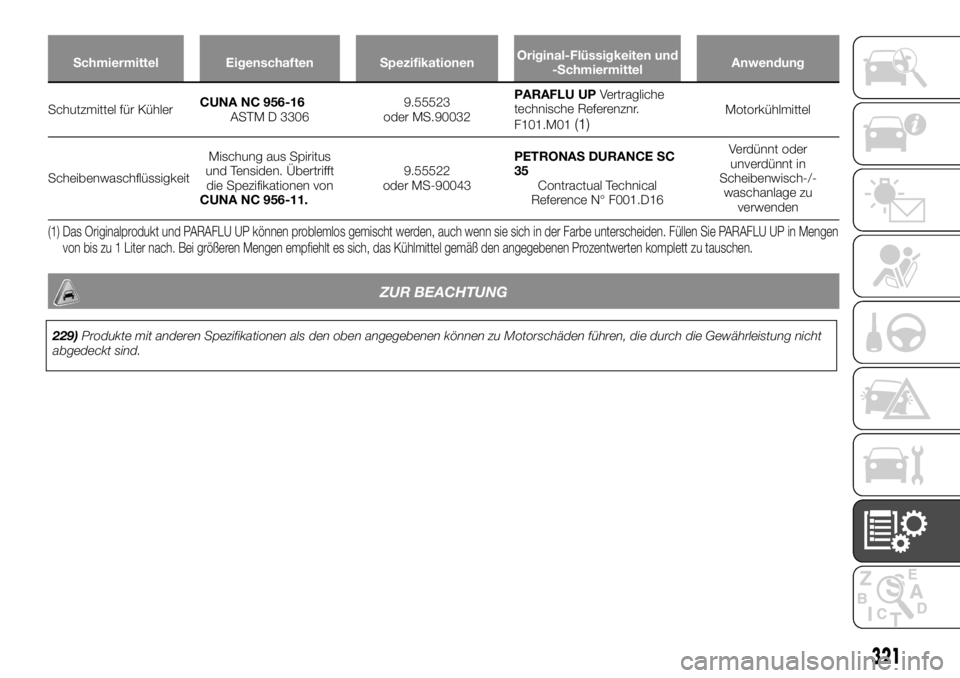

Schmiermittel Eigenschaften SpezifikationenOriginal-Flüssigkeiten und
-SchmiermittelAnwendung
Schutzmittel für KühlerCUNA NC 956-16
ASTM D 33069.55523
oder MS.90032PARAFLU UPVertragliche
technische Referenznr.
F101.M01(1)Motorkühlmittel
ScheibenwaschflüssigkeitMischung aus Spiritus
und Tensiden. Übertrifft
die Spezifikationen von
CUNA NC 956-11.9.55522
oder MS-90043PETRONAS DURANCE SC
35
Contractual Technical
Reference N° F001.D16Verdünnt oder
unverdünnt in
Scheibenwisch-/-
waschanlage zu
verwenden
(1) Das Originalprodukt und PARAFLU UP können problemlos gemischt werden, auch wenn sie sich in der Farbe unterscheiden. Füllen Sie PARAFLU UP in Mengen
von bis zu 1 Liter nach. Bei größeren Mengen empfiehlt es sich, das Kühlmittel gemäß den angegebenen Prozentwerten komplett zu tauschen.
ZUR BEACHTUNG
229)Produkte mit anderen Spezifikationen als den oben angegebenen können zu Motorschäden führen, die durch die Gewährleistung nicht
abgedeckt sind.
321

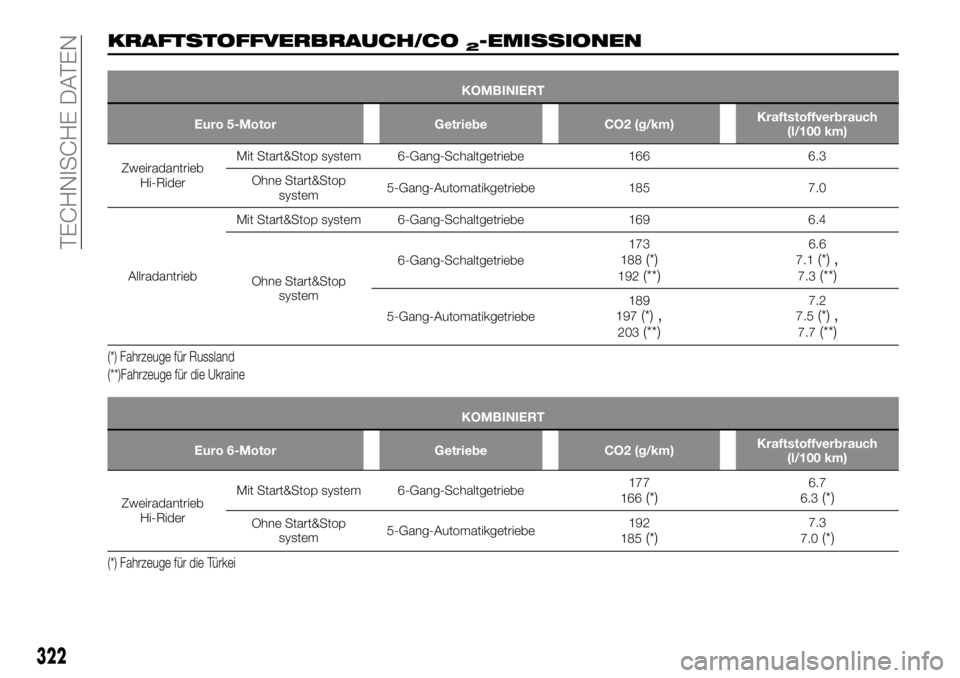

KRAFTSTOFFVERBRAUCH/CO2-EMISSIONEN
KOMBINIERT
Euro 5-Motor Getriebe CO2 (g/km)Kraftstoffverbrauch
(l/100 km)
Zweiradantrieb
Hi-RiderMit Start&Stop system 6-Gang-Schaltgetriebe 166 6.3
Ohne Start&Stop
system5-Gang-Automatikgetriebe 185 7.0
AllradantriebMit Start&Stop system 6-Gang-Schaltgetriebe 169 6.4
Ohne Start&Stop
system6-Gang-Schaltgetriebe173
188
(*)192(**)
6.6
7.1(*),7.3(**)
5-Gang-Automatikgetriebe189
197(*),203(**)
7.2
7.5(*),7.7(**)
(*) Fahrzeuge für Russland
(**)Fahrzeuge für die Ukraine
KOMBINIERT
Euro 6-Motor Getriebe CO2 (g/km)Kraftstoffverbrauch
(l/100 km)
Zweiradantrieb
Hi-RiderMitStart&Stop system 6-Gang-Schaltgetriebe177
166(*)6.7
6.3(*)
Ohne Start&Stop
system5-Gang-Automatikgetriebe192
185(*)7.3
7.0(*)
(*) Fahrzeuge für die Türkei
322

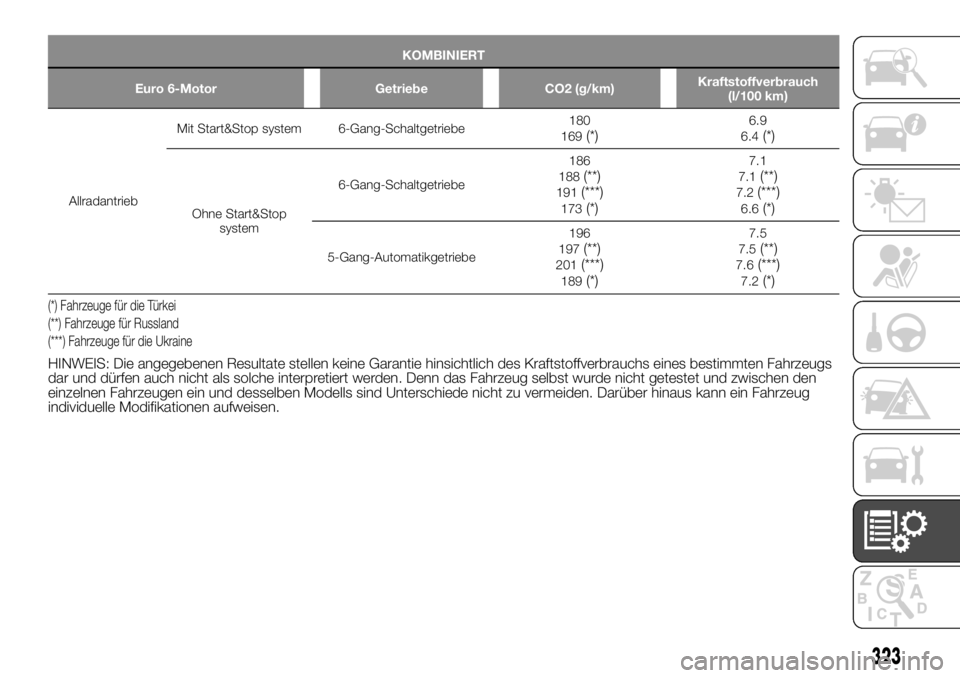

TECHNISCHE DATEN

KOMBINIERT
Euro 6-Motor Getriebe CO2 (g/km)Kraftstoffverbrauch
(l/100 km)
AllradantriebMitStart&Stop system 6-Gang-Schaltgetriebe180
169
(*)6.9
6.4(*)
Ohne Start&Stop
system6-Gang-Schaltgetriebe186
188
(**)191(***)173(*)
7.1
7.1(**)7.2(***)6.6(*)
5-Gang-Automatikgetriebe196
197(**)201(***)189(*)
7.5
7.5(**)7.6(***)7.2(*)
(*) Fahrzeuge für die Türkei
(**) Fahrzeuge für Russland
(***) Fahrzeuge für die Ukraine
HINWEIS: Die angegebenen Resultate stellen keine Garantie hinsichtlich des Kraftstoffverbrauchs eines bestimmten Fahrzeugs
dar und dürfen auch nicht als solche interpretiert werden. Denn das Fahrzeug selbst wurde nicht getestet und zwischen den
einzelnen Fahrzeugen ein und desselben Modells sind Unterschiede nicht zu vermeiden. Darüber hinaus kann ein Fahrzeug
individuelle Modifikationen aufweisen.
323

Mopar Vehicle Protectionbeinhaltet eine Auswahl an Serviceprodukten, deren Ziel es ist, dass unsere Kunden
sorgenfreier unterwegs sind.
Unser Produktportfolio besteht aus einer breit gefächerten Auswahl an flexiblen Garantie- und
Wartungsprodukten. Dabei bieten wir über unsere FCA Händler und Servicebetriebe unterschiedliche
Garantievarianten im Hinblick auf Laufzeit und Kilometerzahlan, damit Sie ein Angebot finden, das genau auf
Ihr Fahrzeug und Ihre Bedürfnisse zugeschnitten ist.
Durch unser umfangreiches Wissen und mit viel Engagement konzipieren wir Produkte, die unseren Kunden ein
sorgenfreieres Fahrerlebnis versprechen.
Mit Mopar Vehicle Protectionkönnen Sie sicher sein, dass sämtliche Garantie –und Wartungsarbeiten europaweit
von hochqualifizierten, spezialisierten Technikernmit passenden Werkzeugen und Geräten sowie
ausschließlich unter Verwendung von Originalersatzteilen in FCA-Vertragswerkstättenausgeführt werden.
Informieren Sie sich noch heute, welche Serviceprodukte für Sie attraktiv sind und wählen Sie denjenigen, der Ihrem
Fahrzeug und Ihren Bedürfnissen am besten entspricht.
Wenden Sie sich an das lokale Kundendienstnetz, um weitere Informationen zu erhalten.
IST IHR FAHRZEUG IMMER IN
GUTEM ZUSTAND
MIT

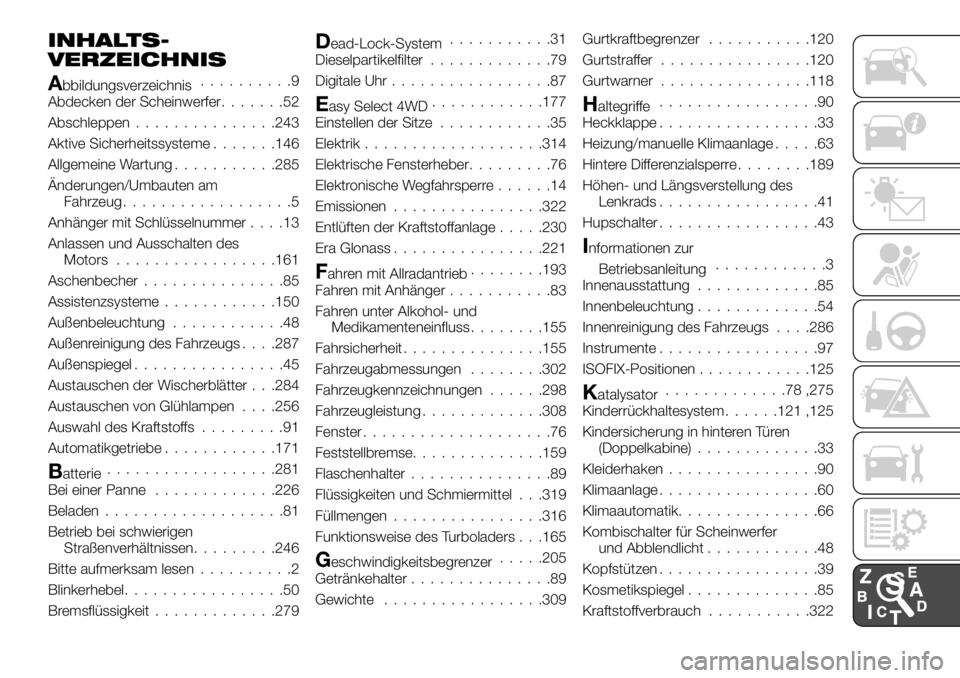

INHALTS-
VERZEICHNIS
Abbildungsverzeichnis..........9
Abdecken der Scheinwerfer.......52
Abschleppen...............243
Aktive Sicherheitssysteme.......146
Allgemeine Wartung...........285
Änderungen/Umbauten am
Fahrzeug..................5
Anhänger mit Schlüsselnummer....13
Anlassen und Ausschalten des
Motors.................161
Aschenbecher...............85
Assistenzsysteme............150
Außenbeleuchtung............48
Außenreinigung des Fahrzeugs. . . .287
Außenspiegel................45
Austauschen der Wischerblätter . . .284
Austauschen von Glühlampen. . . .256
Auswahl des Kraftstoffs.........91
Automatikgetriebe............171
Batterie..................281
Bei einer Panne.............226
Beladen...................81
Betrieb bei schwierigen
Straßenverhältnissen.........246
Bitte aufmerksam lesen..........2
Blinkerhebel.................50
Bremsflüssigkeit.............279
Dead-Lock-System...........31
Dieselpartikelfilter.............79
Digitale Uhr.................87
Easy Select 4WD............177
Einstellen der Sitze............35
Elektrik...................314
Elektrische Fensterheber.........76
Elektronische Wegfahrsperre......14
Emissionen................322
Entlüften der Kraftstoffanlage.....230
Era Glonass................221
Fahren mit Allradantrieb........193
Fahren mit Anhänger...........83
Fahren unter Alkohol- und
Medikamenteneinfluss........155
Fahrsicherheit...............155
Fahrzeugabmessungen........302
Fahrzeugkennzeichnungen......298
Fahrzeugleistung.............308
Fenster....................76
Feststellbremse..............159
Flaschenhalter...............89
Flüssigkeiten und Schmiermittel . . .319
Füllmengen................316
Funktionsweise des Turboladers . . .165
Geschwindigkeitsbegrenzer.....205
Getränkehalter...............89
Gewichte.................309Gurtkraftbegrenzer...........120
Gurtstraffer................120
Gurtwarner................118
Haltegriffe.................90
Heckklappe.................33
Heizung/manuelle Klimaanlage.....63
Hintere Differenzialsperre........189
Höhen- und Längsverstellung des
Lenkrads.................41
Hupschalter.................43
Informationen zur
Betriebsanleitung............3
Innenausstattung.............85
Innenbeleuchtung.............54
Innenreinigung des Fahrzeugs. . . .286
Instrumente.................97
ISOFIX-Positionen............125
Katalysator.............78,275
Kinderrückhaltesystem......121 ,125
Kindersicherung in hinteren Türen
(Doppelkabine).............33
Kleiderhaken................90
Klimaanlage.................60
Klimaautomatik...............66
Kombischalter für Scheinwerfer
und Abblendlicht............48
Kopfstützen.................39
Kosmetikspiegel..............85
Kraftstoffverbrauch...........322

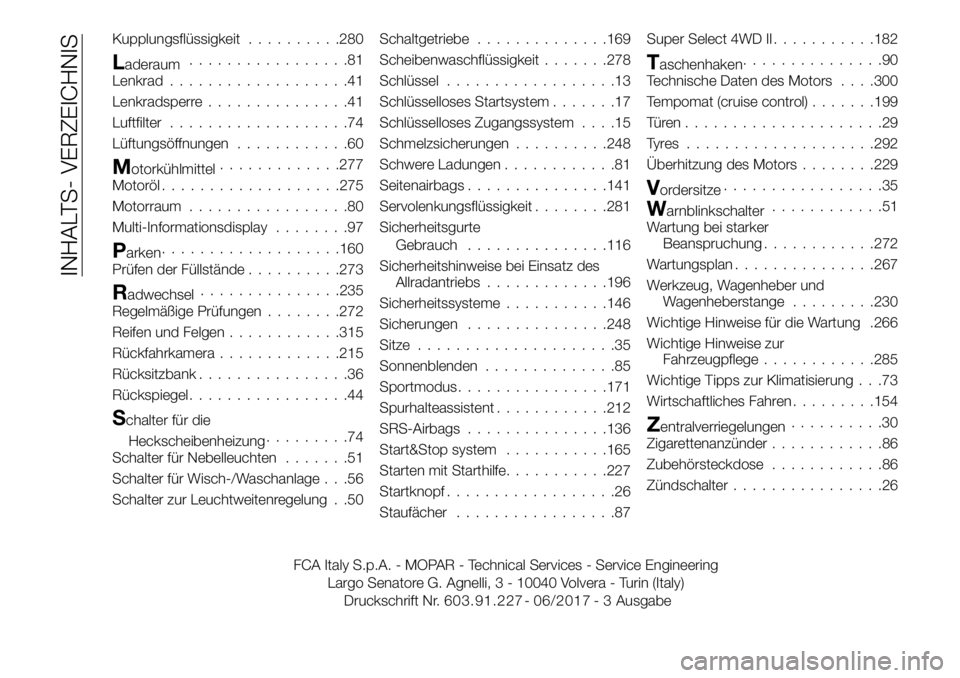

Kupplungsflüssigkeit..........280
Laderaum.................81
Lenkrad...................41
Lenkradsperre...............41
Luftfilter...................74
Lüftungsöffnungen............60
Motorkühlmittel.............277
Motoröl...................275
Motorraum.................80
Multi-Informationsdisplay........97
Parken...................160
Prüfen der Füllstände..........273
Radwechsel...............235
Regelmäßige Prüfungen........272
Reifen und Felgen............315
Rückfahrkamera.............215
Rücksitzbank................36
Rückspiegel.................44
Schalter für die
Heckscheibenheizung.........74
Schalter für Nebelleuchten.......51
Schalter für Wisch-/Waschanlage . . .56
Schalter zur Leuchtweitenregelung . .50Schaltgetriebe..............169
Scheibenwaschflüssigkeit.......278
Schlüssel..................13
Schlüsselloses Startsystem.......17
Schlüsselloses Zugangssystem....15
Schmelzsicherungen..........248
Schwere Ladungen............81
Seitenairbags...............141
Servolenkungsflüssigkeit........281
Sicherheitsgurte
Gebrauch...............116
Sicherheitshinweise bei Einsatz des
Allradantriebs.............196
Sicherheitssysteme...........146
Sicherungen...............248
Sitze.....................35
Sonnenblenden..............85
Sportmodus................171
Spurhalteassistent............212
SRS-Airbags...............136
Start&Stop system...........165
Starten mit Starthilfe...........227
Startknopf..................26
Staufächer.................87Super Select 4WD II...........182
Taschenhaken...............90
Technische Daten des Motors. . . .300
Tempomat (cruise control).......199
Türen.....................29
Tyres ....................292
Überhitzung des Motors........229
Vordersitze.................35
Warnblinkschalter............51
Wartung bei starker
Beanspruchung............272
Wartungsplan...............267
Werkzeug, Wagenheber und
Wagenheberstange.........230
Wichtige Hinweise für die Wartung .266
Wichtige Hinweise zur
Fahrzeugpflege............285
Wichtige Tipps zur Klimatisierung . . .73
Wirtschaftliches Fahren.........154
Zentralverriegelungen..........30
Zigarettenanzünder............86
Zubehörsteckdose............86
Zündschalter................26
INHALTS- VERZEICHNIS
FCA Italy S.p.A. - MOPAR - Technical Services - Service Engineering
Largo Senatore G. Agnelli, 3 - 10040 Volvera - Turin (Italy)
Druckschrift Nr. 603.91.227 - 06/2017 - 3 Ausgabe
