FIAT FULLBACK 2017 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2017, Model line: FULLBACK, Model: FIAT FULLBACK 2017Pages: 332, PDF-Größe: 12.67 MB

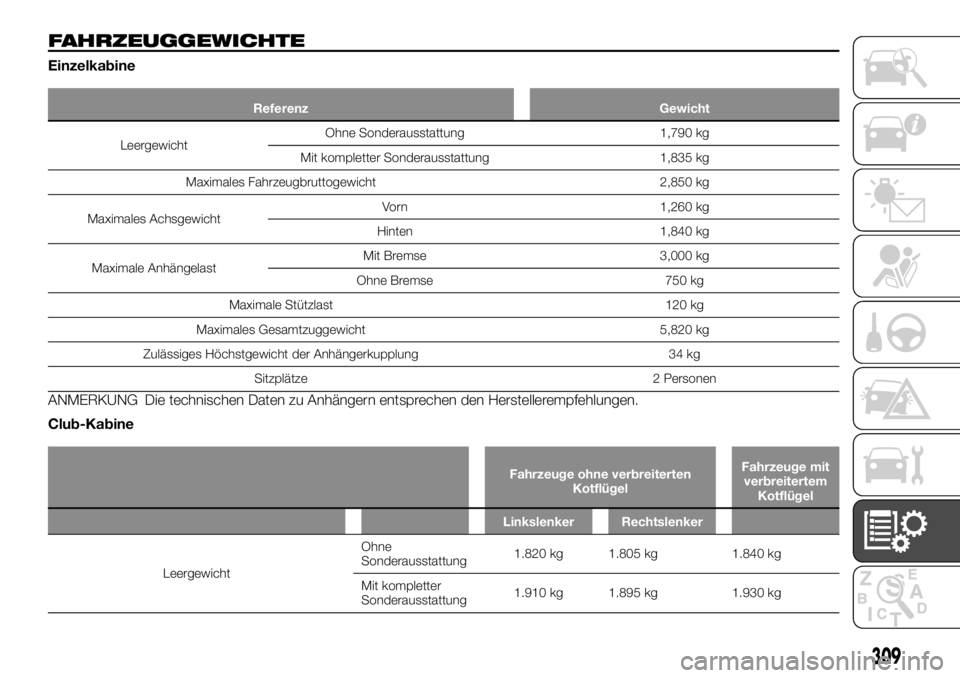

Page 311 of 332

FAHRZEUGGEWICHTE
Einzelkabine
Referenz Gewicht
LeergewichtOhne Sonderausstattung 1,790 kg
Mit kompletter Sonderausstattung 1,835 kg
Maximales Fahrzeugbruttogewicht 2,850 kg
Maximales AchsgewichtVorn 1,260 kg
Hinten 1,840 kg
Maximale AnhängelastMit Bremse 3,000 kg
Ohne Bremse 750 kg
Maximale Stützlast 120 kg
Maximales Gesamtzuggewicht 5,820 kg
Zulässiges Höchstgewicht der Anhängerkupplung 34 kg
Sitzplätze 2 Personen
ANMERKUNG Die technischen Daten zu Anhängern entsprechen den Herstellerempfehlungen.
Club-Kabine
Fahrzeuge ohne verbreiterten
KotflügelFahrzeuge mit
verbreitertem
Kotflügel
Linkslenker Rechtslenker
LeergewichtOhne
Sonderausstattung1.820kg 1.805 kg 1.840 kg
Mit kompletter
Sonderausstattung1.910 kg 1.895 kg 1.930 kg
309

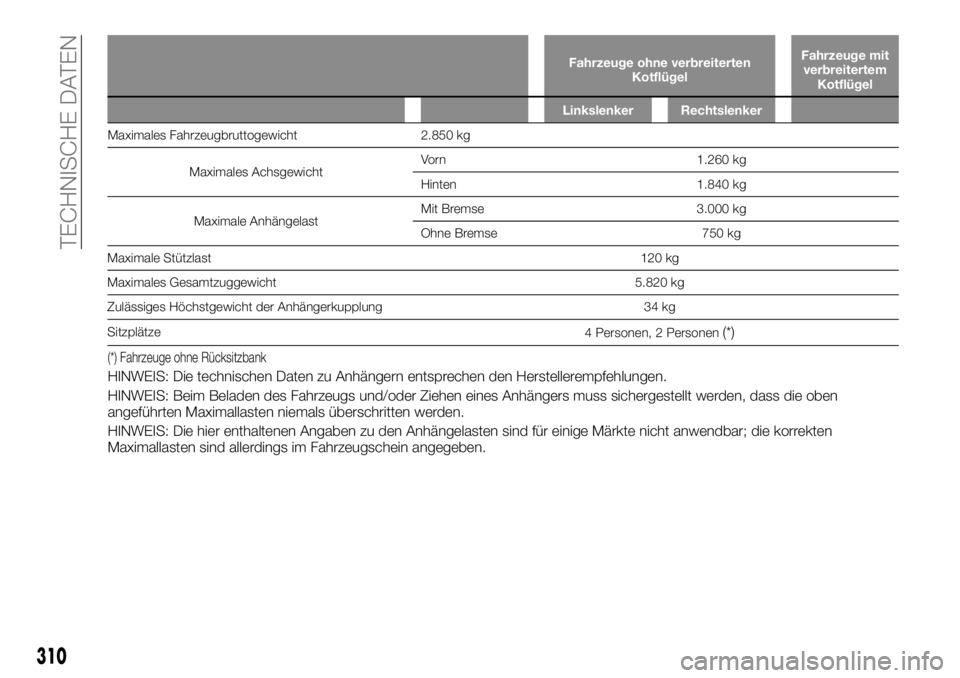

Page 312 of 332

Fahrzeuge ohne verbreiterten
KotflügelFahrzeuge mit
verbreitertem
Kotflügel
Linkslenker Rechtslenker
Maximales Fahrzeugbruttogewicht 2.850 kg
Maximales AchsgewichtVorn 1.260 kg
Hinten 1.840 kg
Maximale AnhängelastMit Bremse 3.000 kg
Ohne Bremse 750 kg
Maximale Stützlast120 kg
Maximales Gesamtzuggewicht 5.820 kg
Zulässiges Höchstgewicht der Anhängerkupplung 34 kg
Sitzplätze
4 Personen, 2 Personen
(*)
(*) Fahrzeuge ohne Rücksitzbank
HINWEIS: Die technischen Daten zu Anhängern entsprechen den Herstellerempfehlungen.
HINWEIS: Beim Beladen des Fahrzeugs und/oder Ziehen eines Anhängers muss sichergestellt werden, dass die oben
angeführten Maximallasten niemals überschritten werden.
HINWEIS: Die hier enthaltenen Angaben zu den Anhängelasten sind für einige Märkte nicht anwendbar; die korrekten
Maximallasten sind allerdings im Fahrzeugschein angegeben.
310
TECHNISCHE DATEN

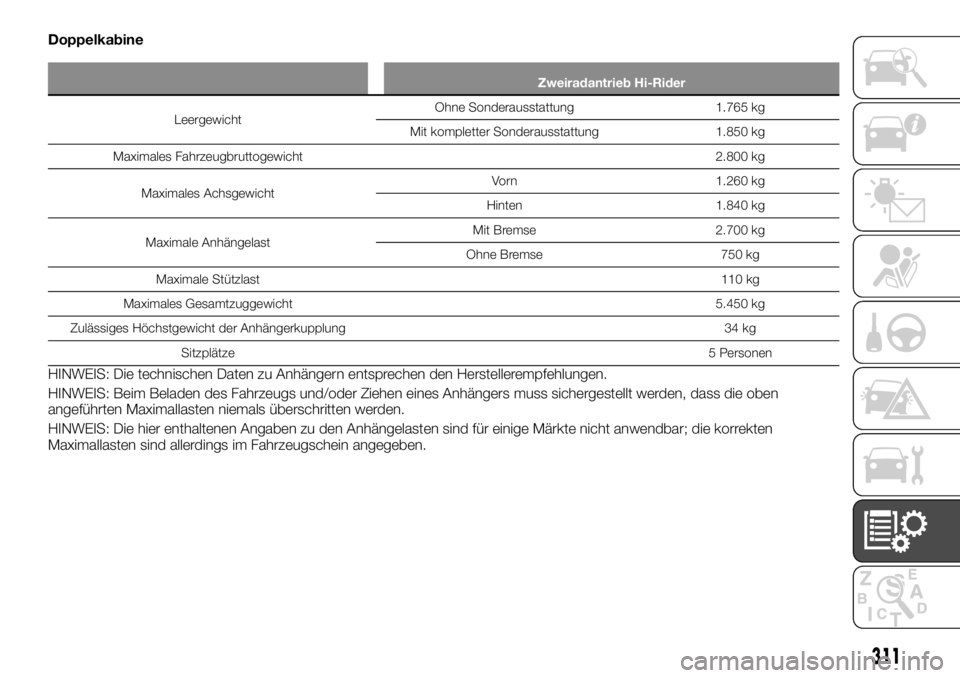

Page 313 of 332

Doppelkabine
Zweiradantrieb Hi-Rider
LeergewichtOhne Sonderausstattung 1.765 kg
Mit kompletter Sonderausstattung 1.850 kg
Maximales Fahrzeugbruttogewicht2.800 kg
Maximales AchsgewichtVorn 1.260 kg
Hinten 1.840 kg
Maximale AnhängelastMit Bremse 2.700 kg
Ohne Bremse 750 kg
Maximale Stützlast110 kg
Maximales Gesamtzuggewicht5.450 kg
Zulässiges Höchstgewicht der Anhängerkupplung 34 kg
Sitzplätze5 Personen
HINWEIS: Die technischen Daten zu Anhängern entsprechen den Herstellerempfehlungen.
HINWEIS: Beim Beladen des Fahrzeugs und/oder Ziehen eines Anhängers muss sichergestellt werden, dass die oben
angeführten Maximallasten niemals überschritten werden.
HINWEIS: Die hier enthaltenen Angaben zu den Anhängelasten sind für einige Märkte nicht anwendbar; die korrekten
Maximallasten sind allerdings im Fahrzeugschein angegeben.
311

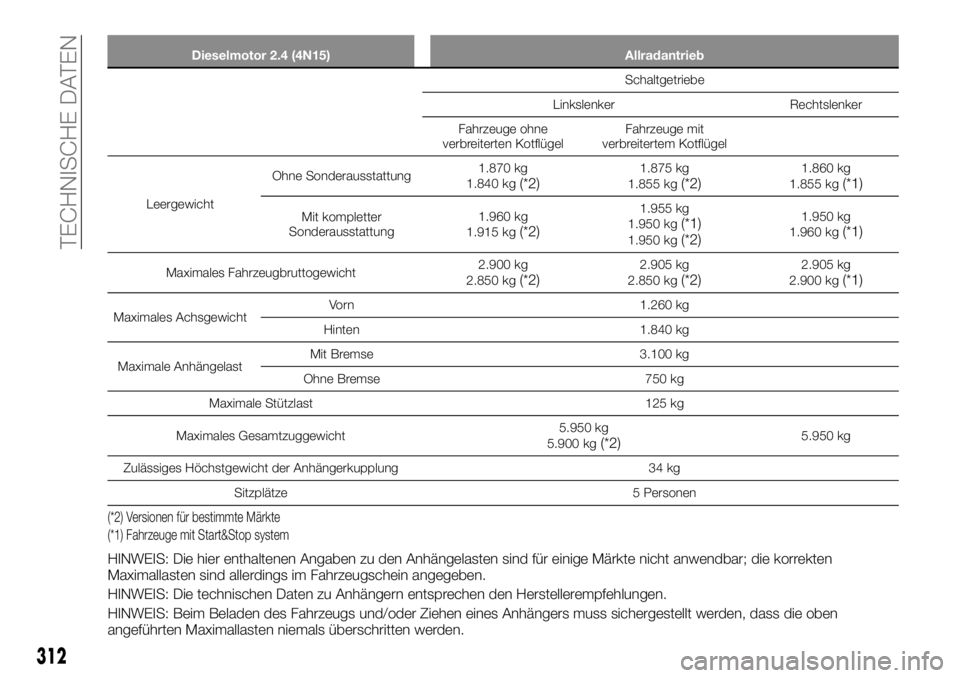

Page 314 of 332

Dieselmotor 2.4 (4N15) Allradantrieb
Schaltgetriebe
Linkslenker Rechtslenker
Fahrzeuge ohne
verbreiterten KotflügelFahrzeuge mit
verbreitertem Kotflügel
LeergewichtOhne Sonderausstattung1.870 kg
1.840 kg
(*2)1.875 kg
1.855 kg(*2)1.860 kg
1.855 kg(*1)
Mit kompletter
Sonderausstattung1.960 kg
1.915 kg(*2)
1.955 kg
1.950 kg(*1)1.950 kg(*2)
1.950 kg
1.960 kg(*1)
Maximales Fahrzeugbruttogewicht2.900 kg
2.850 kg(*2)2.905 kg
2.850 kg(*2)2.905 kg
2.900 kg(*1)
Maximales AchsgewichtVorn 1.260 kg
Hinten 1.840 kg
Maximale AnhängelastMit Bremse 3.100 kg
Ohne Bremse 750 kg
Maximale Stützlast 125 kg
Maximales Gesamtzuggewicht5.950 kg
5.900 kg
(*2)5.950 kg
Zulässiges Höchstgewicht der Anhängerkupplung 34 kg
Sitzplätze 5 Personen
(*2) Versionen für bestimmte Märkte
(*1) Fahrzeuge mit Start&Stop system
HINWEIS: Die hier enthaltenen Angaben zu den Anhängelasten sind für einige Märkte nicht anwendbar; die korrekten
Maximallasten sind allerdings im Fahrzeugschein angegeben.
HINWEIS: Die technischen Daten zu Anhängern entsprechen den Herstellerempfehlungen.
HINWEIS: Beim Beladen des Fahrzeugs und/oder Ziehen eines Anhängers muss sichergestellt werden, dass die oben
angeführten Maximallasten niemals überschritten werden.
312
TECHNISCHE DATEN

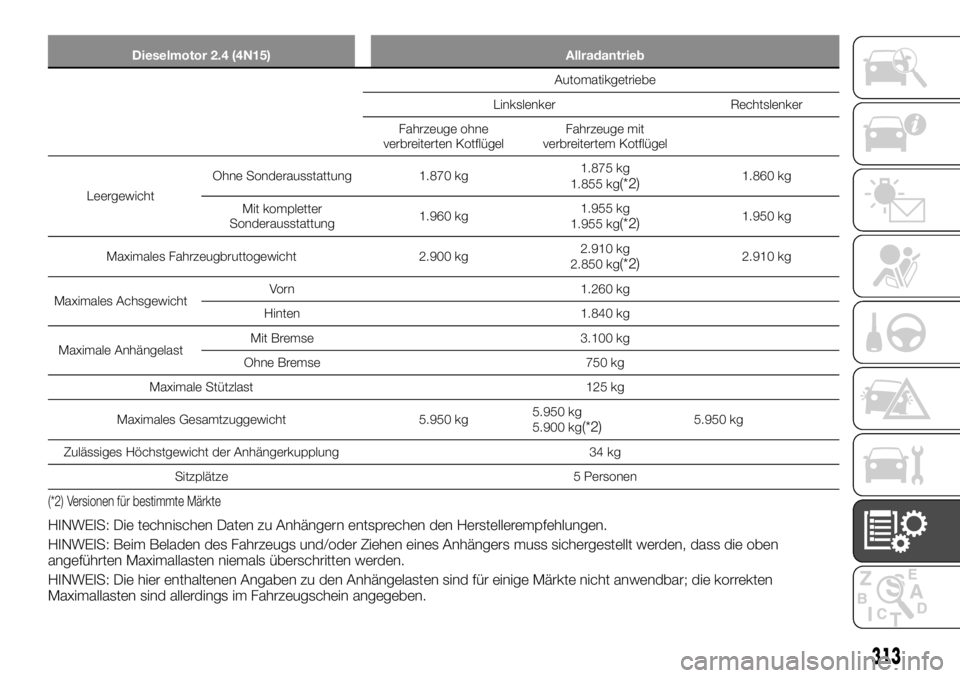

Page 315 of 332

Dieselmotor 2.4 (4N15) Allradantrieb
Automatikgetriebe
Linkslenker Rechtslenker
Fahrzeuge ohne
verbreiterten KotflügelFahrzeuge mit
verbreitertem Kotflügel
LeergewichtOhne Sonderausstattung 1.870 kg1.875 kg
1.855 kg
(*2)1.860 kg
Mit kompletter
Sonderausstattung1.960 kg1.955 kg
1.955 kg
(*2)1.950 kg
Maximales Fahrzeugbruttogewicht 2.900 kg2.910 kg
2.850 kg
(*2)2.910 kg
Maximales AchsgewichtVorn 1.260 kg
Hinten 1.840 kg
Maximale AnhängelastMit Bremse 3.100 kg
Ohne Bremse 750 kg
Maximale Stützlast 125 kg
Maximales Gesamtzuggewicht 5.950 kg5.950 kg
5.900 kg
(*2)5.950 kg
Zulässiges Höchstgewicht der Anhängerkupplung 34 kg
Sitzplätze 5 Personen
(*2) Versionen für bestimmte Märkte
HINWEIS: Die technischen Daten zu Anhängern entsprechen den Herstellerempfehlungen.
HINWEIS: Beim Beladen des Fahrzeugs und/oder Ziehen eines Anhängers muss sichergestellt werden, dass die oben
angeführten Maximallasten niemals überschritten werden.
HINWEIS: Die hier enthaltenen Angaben zu den Anhängelasten sind für einige Märkte nicht anwendbar; die korrekten
Maximallasten sind allerdings im Fahrzeugschein angegeben.
313
Page 316 of 332

ELEKTRIK
Fahrzeuge ohne Start&Stop System
Fahrzeuge mit
Start&Stop System
Alle FahrzeugeFahrzeuge für
bestimmte Märkte
Spannung12V
Batterie Typ (JIS)95D31L – 80 Ah
115D31L – 84 Ah
(*)115D31L – 84 Ah T-105 – 86 Ah
Lichtmaschinenkapazität
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Sonderausstattung
ANMERKUNG Die Fahrzeuge, die mit Start&Stop ausgestattet sind, verfügen über einen speziellen Start&Stop-Batterietyp. Bei
Verwendung einer anderen Batterie kann es zu einer schnellen Entladung der Batterie selbst kommen oder die
ordnungsgemäße Funktion des Start&Stop Systems wird beeinträchtigt. Bitte wenden Sie sich an eine Fiat-Werkstatt, um die
Batterie austauschen zu lassen.
314
TECHNISCHE DATEN

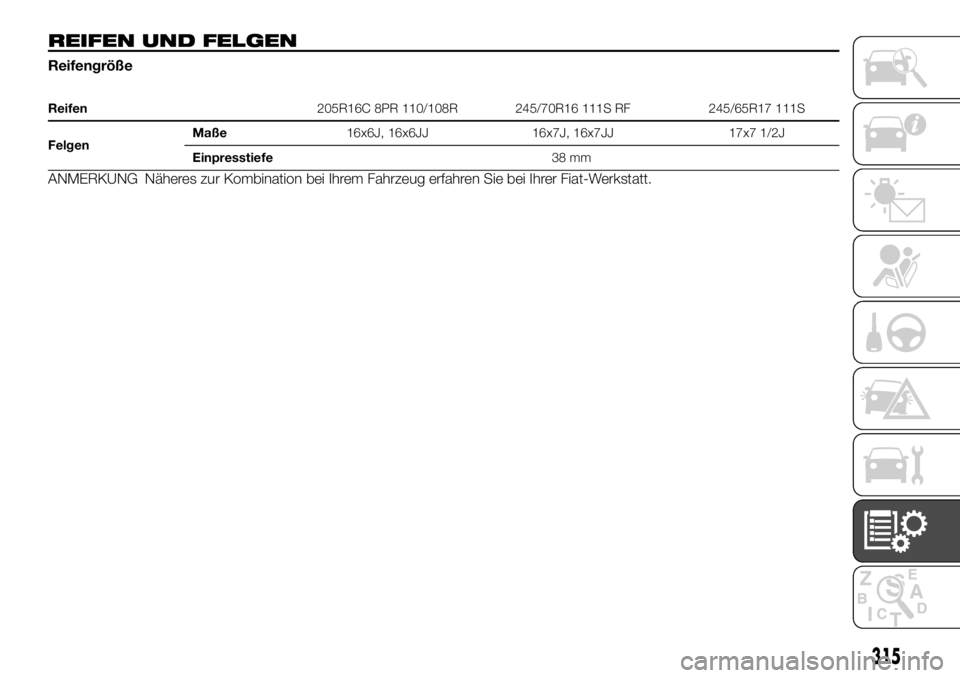

Page 317 of 332

REIFEN UND FELGEN
Reifengröße
Reifen205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
FelgenMaße16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Einpresstiefe38 mm
ANMERKUNG Näheres zur Kombination bei Ihrem Fahrzeug erfahren Sie bei Ihrer Fiat-Werkstatt.
315
Page 318 of 332

FÜLLMENGEN
A– Rechtslenkermodelle
Nr. Menge Schmiermittel
1Motorkühlmittel
(einschließlich 0,65 l im Kühlmittelbehälter)7,7 LiterPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Bremsflüssigkeit Nach BedarfDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
478VANODIESEL3231EM
316
TECHNISCHE DATEN

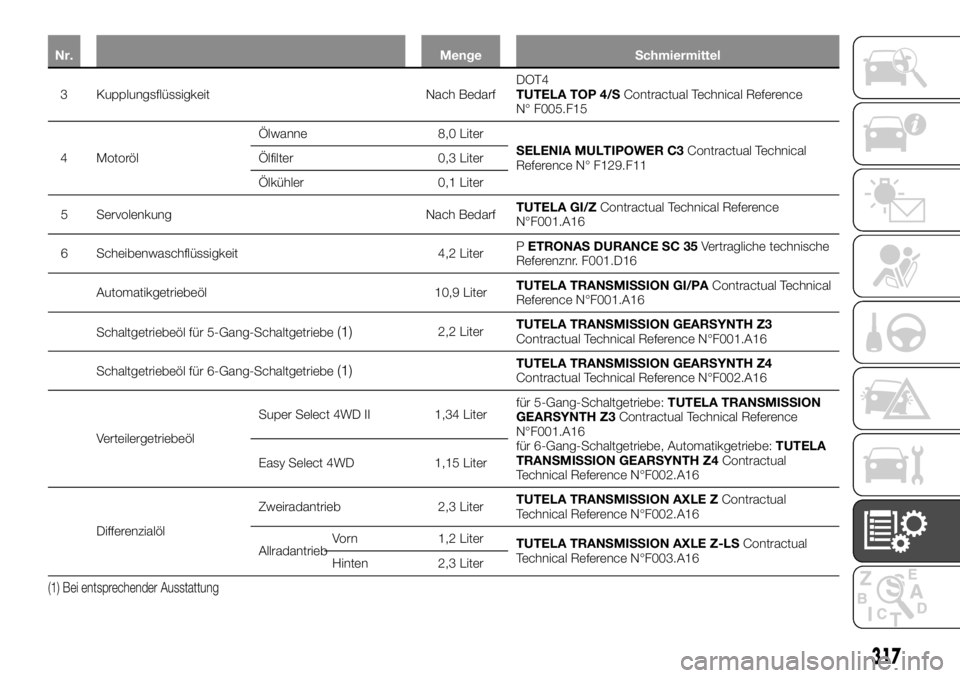

Page 319 of 332

Nr. Menge Schmiermittel
3 Kupplungsflüssigkeit Nach BedarfDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 MotorölÖlwanne 8,0 Liter
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Ölfilter 0,3 Liter
Ölkühler 0,1 Liter
5 Servolenkung Nach BedarfTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Scheibenwaschflüssigkeit 4,2 LiterPETRONAS DURANCE SC 35Vertragliche technische
Referenznr. F001.D16
Automatikgetriebeöl 10,9 LiterTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Schaltgetriebeöl für 5-Gang-Schaltgetriebe
(1)2,2 LiterTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Schaltgetriebeöl für 6-Gang-Schaltgetriebe
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
VerteilergetriebeölSuper Select 4WD II 1,34 Literfür 5-Gang-Schaltgetriebe:TUTELA TRANSMISSION
GEARSYNTH Z3Contractual Technical Reference
N°F001.A16
für 6-Gang-Schaltgetriebe, Automatikgetriebe:TUTELA
TRANSMISSION GEARSYNTH Z4Contractual
Technical Reference N°F002.A16 Easy Select 4WD 1,15 Liter
DifferenzialölZweiradantrieb 2,3 LiterTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
AllradantriebVorn 1,2 Liter
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Hinten 2,3 Liter
(1) Bei entsprechender Ausstattung
317

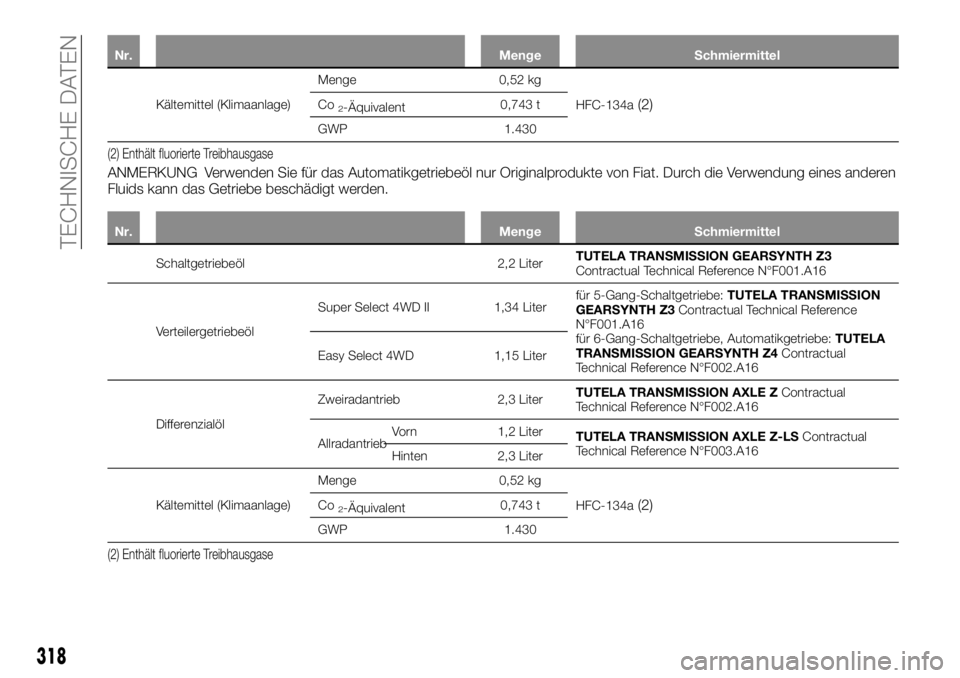

Page 320 of 332

Nr. Menge Schmiermittel
Kältemittel (Klimaanlage)Menge 0,52 kg
HFC-134a(2)Co2-Äquivalent0,743 t
GWP 1.430
(2) Enthält fluorierte Treibhausgase
ANMERKUNG Verwenden Sie für das Automatikgetriebeöl nur Originalprodukte von Fiat. Durch die Verwendung eines anderen
Fluids kann das Getriebe beschädigt werden.
Nr. Menge Schmiermittel
Schaltgetriebeöl 2,2 LiterTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
VerteilergetriebeölSuper Select 4WD II 1,34 Literfür 5-Gang-Schaltgetriebe:TUTELA TRANSMISSION
GEARSYNTH Z3Contractual Technical Reference
N°F001.A16
für 6-Gang-Schaltgetriebe, Automatikgetriebe:TUTELA
TRANSMISSION GEARSYNTH Z4Contractual
Technical Reference N°F002.A16 Easy Select 4WD 1,15 Liter
DifferenzialölZweiradantrieb 2,3 LiterTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
AllradantriebVorn 1,2 Liter
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Hinten 2,3 Liter
Kältemittel (Klimaanlage)Menge 0,52 kg
HFC-134a
(2)Co2-Äquivalent0,743 t
GWP 1.430
(2) Enthält fluorierte Treibhausgase
318
TECHNISCHE DATEN
