FIAT FULLBACK 2017 Betriebsanleitung (in German)

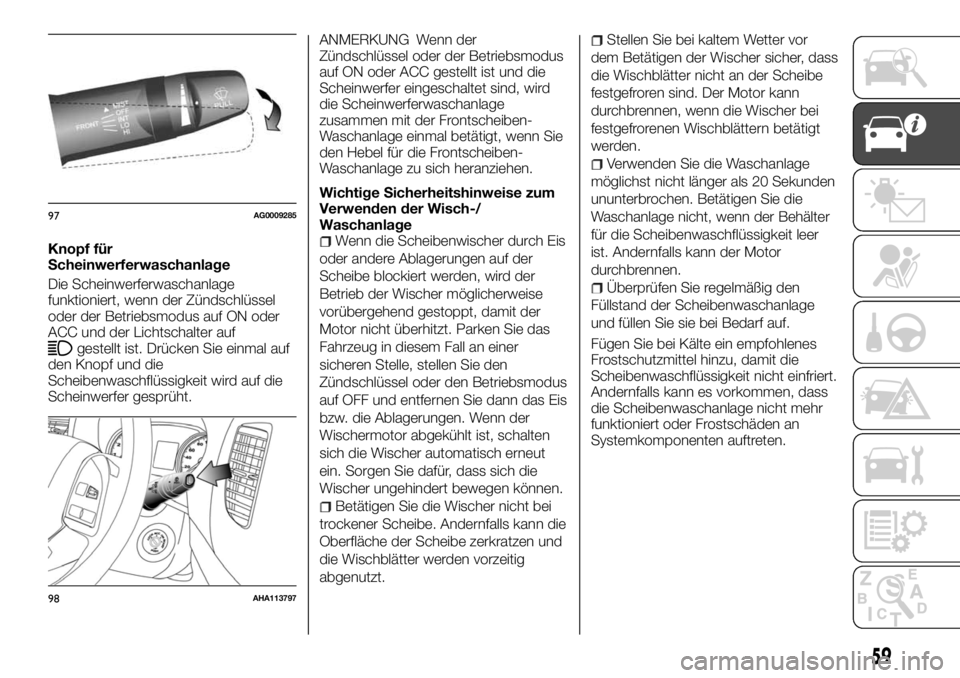

Knopf für
Scheinwerferwaschanlage
Die Scheinwerferwaschanlage
funktioniert, wenn der Zündschlüssel
oder der Betriebsmodus auf ON oder
ACC und der Lichtschalter auf
gestellt ist. Drücken Sie einmal auf
den Knopf und die
Scheibenwaschflüssigkeit wird auf die
Scheinwerfer gesprüht.ANMERKUNG Wenn der
Zündschlüssel oder der Betriebsmodus
auf ON oder ACC gestellt ist und die
Scheinwerfer eingeschaltet sind, wird
die Scheinwerferwaschanlage
zusammen mit der Frontscheiben-
Waschanlage einmal betätigt, wenn Sie
den Hebel für die Frontscheiben-
Waschanlage zu sich heranziehen.
Wichtige Sicherheitshinweise zum
Verwenden der Wisch-/
Waschanlage
Wenn die Scheibenwischer durch Eis
oder andere Ablagerungen auf der
Scheibe blockiert werden, wird der
Betrieb der Wischer möglicherweise
vorübergehend gestoppt, damit der
Motor nicht überhitzt. Parken Sie das
Fahrzeug in diesem Fall an einer
sicheren Stelle, stellen Sie den
Zündschlüssel oder den Betriebsmodus
auf OFF und entfernen Sie dann das Eis
bzw. die Ablagerungen. Wenn der
Wischermotor abgekühlt ist, schalten
sich die Wischer automatisch erneut
ein. Sorgen Sie dafür, dass sich die
Wischer ungehindert bewegen können.
Betätigen Sie die Wischer nicht bei
trockener Scheibe. Andernfalls kann die
Oberfläche der Scheibe zerkratzen und
die Wischblätter werden vorzeitig
abgenutzt.
Stellen Sie bei kaltem Wetter vor
dem Betätigen der Wischer sicher, dass
die Wischblätter nicht an der Scheibe
festgefroren sind. Der Motor kann
durchbrennen, wenn die Wischer bei
festgefrorenen Wischblättern betätigt
werden.
Verwenden Sie die Waschanlage
möglichst nicht länger als 20 Sekunden
ununterbrochen. Betätigen Sie die
Waschanlage nicht, wenn der Behälter
für die Scheibenwaschflüssigkeit leer
ist. Andernfalls kann der Motor
durchbrennen.
Überprüfen Sie regelmäßig den
Füllstand der Scheibenwaschanlage
und füllen Sie sie bei Bedarf auf.
Fügen Sie bei Kälte ein empfohlenes
Frostschutzmittel hinzu, damit die
Scheibenwaschflüssigkeit nicht einfriert.
Andernfalls kann es vorkommen, dass
die Scheibenwaschanlage nicht mehr
funktioniert oder Frostschäden an
Systemkomponenten auftreten.
97AG0009285
98AHA113797
59

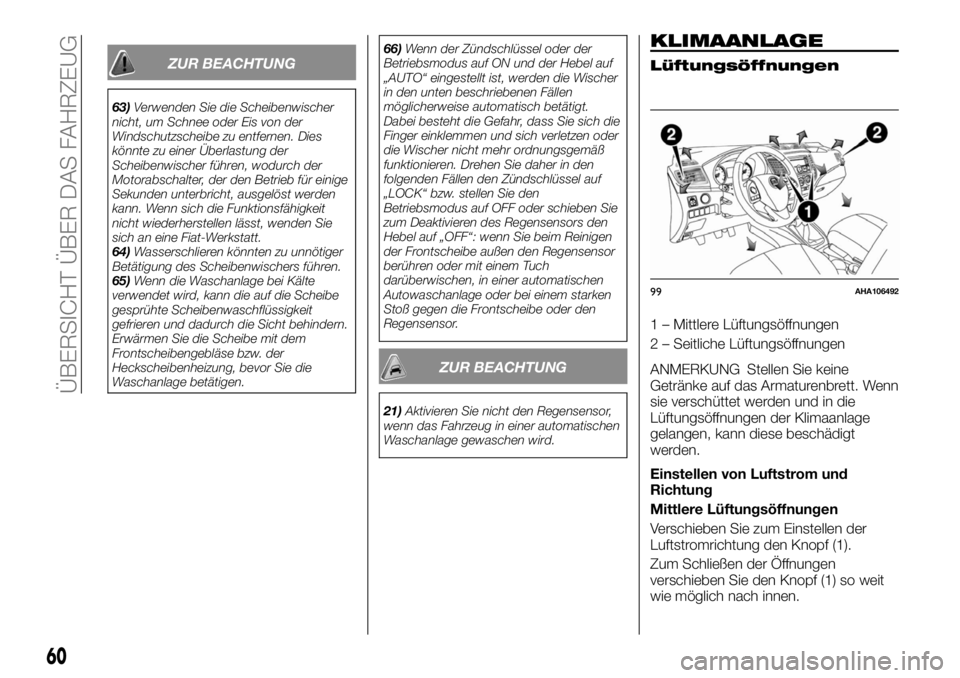

ZUR BEACHTUNG
63)Verwenden Sie die Scheibenwischer
nicht, um Schnee oder Eis von der
Windschutzscheibe zu entfernen. Dies
könnte zu einer Überlastung der
Scheibenwischer führen, wodurch der
Motorabschalter, der den Betrieb für einige
Sekunden unterbricht, ausgelöst werden
kann. Wenn sich die Funktionsfähigkeit
nicht wiederherstellen lässt, wenden Sie
sich an eine Fiat-Werkstatt.
64)Wasserschlieren könnten zu unnötiger
Betätigung des Scheibenwischers führen.
65)Wenn die Waschanlage bei Kälte
verwendet wird, kann die auf die Scheibe
gesprühte Scheibenwaschflüssigkeit
gefrieren und dadurch die Sicht behindern.
Erwärmen Sie die Scheibe mit dem
Frontscheibengebläse bzw. der
Heckscheibenheizung, bevor Sie die
Waschanlage betätigen.66)Wenn der Zündschlüssel oder der
Betriebsmodus auf ON und der Hebel auf
„AUTO“ eingestellt ist, werden die Wischer
in den unten beschriebenen Fällen
möglicherweise automatisch betätigt.
Dabei besteht die Gefahr, dass Sie sich die
Finger einklemmen und sich verletzen oder
die Wischer nicht mehr ordnungsgemäß
funktionieren. Drehen Sie daher in den
folgenden Fällen den Zündschlüssel auf
„LOCK“ bzw. stellen Sie den
Betriebsmodus auf OFF oder schieben Sie
zum Deaktivieren des Regensensors den
Hebel auf „OFF“: wenn Sie beim Reinigen
der Frontscheibe außen den Regensensor
berühren oder mit einem Tuch
darüberwischen, in einer automatischen
Autowaschanlage oder bei einem starken
Stoß gegen die Frontscheibe oder den
Regensensor.
ZUR BEACHTUNG
21)Aktivieren Sie nicht den Regensensor,
wenn das Fahrzeug in einer automatischen
Waschanlage gewaschen wird.
KLIMAANLAGE
Lüftungsöffnungen
1 – Mittlere Lüftungsöffnungen
2 – Seitliche Lüftungsöffnungen
ANMERKUNG Stellen Sie keine
Getränke auf das Armaturenbrett. Wenn
sie verschüttet werden und in die
Lüftungsöffnungen der Klimaanlage
gelangen, kann diese beschädigt
werden.
Einstellen von Luftstrom und
Richtung
Mittlere Lüftungsöffnungen
Verschieben Sie zum Einstellen der
Luftstromrichtung den Knopf (1).
Zum Schließen der Öffnungen
verschieben Sie den Knopf (1) so weit
wie möglich nach innen.
99AHA106492
60
ÜBERSICHT ÜBER DAS FAHRZEUG

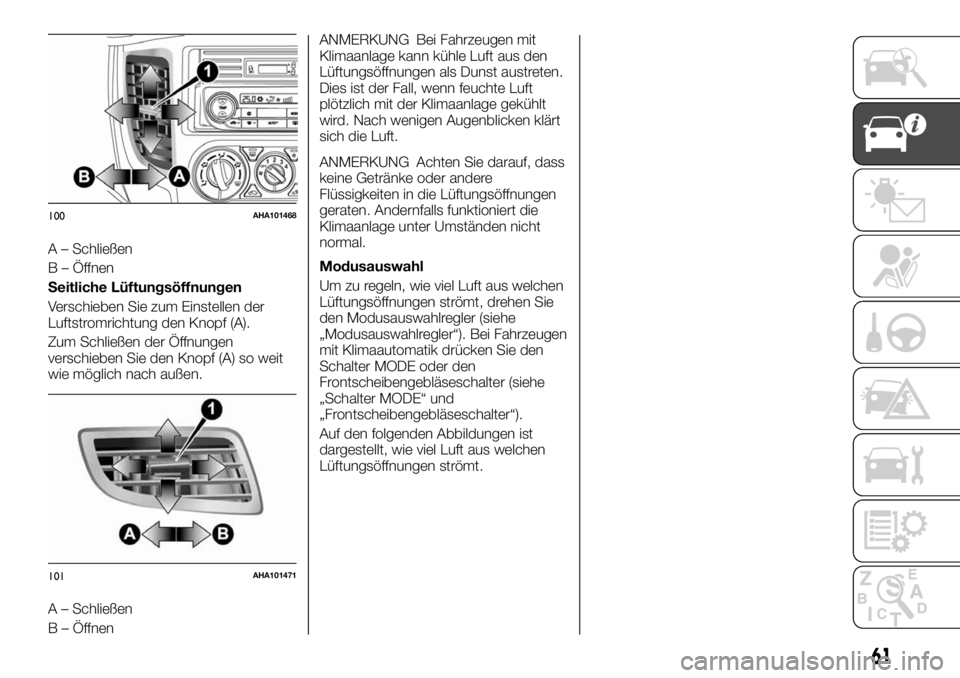

A – Schließen
B – Öffnen
Seitliche Lüftungsöffnungen
Verschieben Sie zum Einstellen der
Luftstromrichtung den Knopf (A).
Zum Schließen der Öffnungen
verschieben Sie den Knopf (A) so weit
wie möglich nach außen.
A – Schließen
B – ÖffnenANMERKUNG Bei Fahrzeugen mit
Klimaanlage kann kühle Luft aus den
Lüftungsöffnungen als Dunst austreten.
Dies ist der Fall, wenn feuchte Luft
plötzlich mit der Klimaanlage gekühlt
wird. Nach wenigen Augenblicken klärt
sich die Luft.
ANMERKUNG Achten Sie darauf, dass
keine Getränke oder andere
Flüssigkeiten in die Lüftungsöffnungen
geraten. Andernfalls funktioniert die
Klimaanlage unter Umständen nicht
normal.
Modusauswahl
Um zu regeln, wie viel Luft aus welchen
Lüftungsöffnungen strömt, drehen Sie
den Modusauswahlregler (siehe
„Modusauswahlregler“). Bei Fahrzeugen
mit Klimaautomatik drücken Sie den
Schalter MODE oder den
Frontscheibengebläseschalter (siehe
„Schalter MODE“ und
„Frontscheibengebläseschalter“).
Auf den folgenden Abbildungen ist
dargestellt, wie viel Luft aus welchen
Lüftungsöffnungen strömt.
100AHA101468
101AHA101471
61

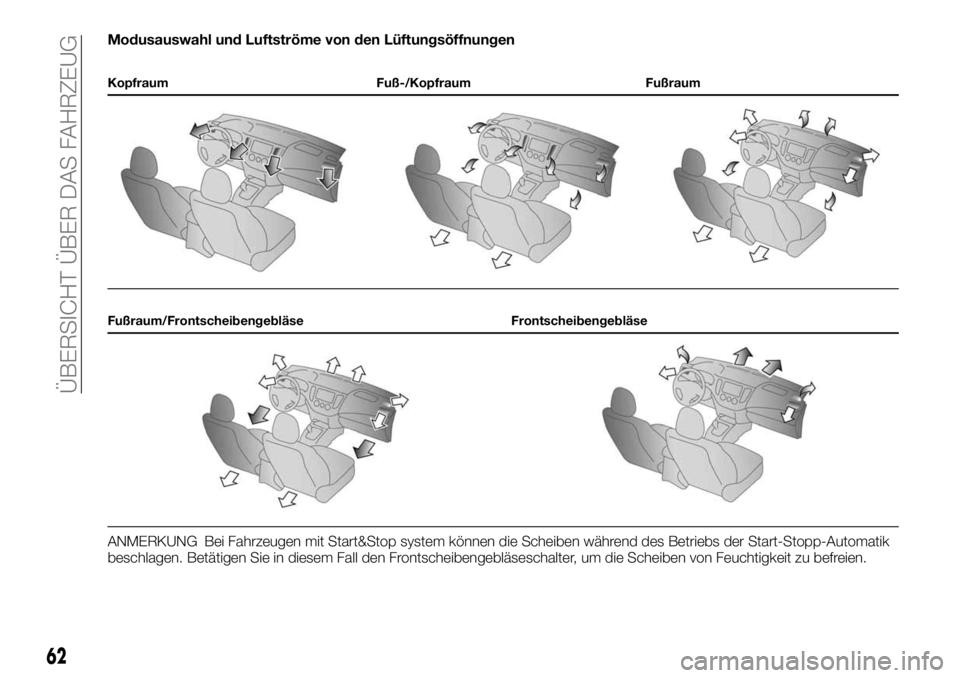

Modusauswahl und Luftströme von den Lüftungsöffnungen
Kopfraum Fuß-/Kopfraum Fußraum
Fußraum/Frontscheibengebläse Frontscheibengebläse
ANMERKUNG Bei Fahrzeugen mit Start&Stop system können die Scheiben während des Betriebs der Start-Stopp-Automatik
beschlagen. Betätigen Sie in diesem Fall den Frontscheibengebläseschalter, um die Scheiben von Feuchtigkeit zu befreien.
62
ÜBERSICHT ÜBER DAS FAHRZEUG

Heizung/manuelle
Klimaanlage
Die Heizung/Klimaanlage kann nur bei
laufendem Motor genutzt werden.
2)
22)
Bedienfeld
1. Modusauswahlregler 2. Schalter für
die Heckscheibenheizung
3. Gebläsestufenregler
4. Klimaanlagenschalter
5. Temperaturregler 6. Hebel für
Umluft/Außenluft
Gebläsestufenregler
Zum Auswählen der Gebläsestufe
drehen Sie den Gebläsestufenregler im
oder gegen den Uhrzeigersinn.
Das Gebläse wird allmählich stärker, je
mehr Sie den Regler nach rechts
drehen.Temperaturregler
Wenn Sie den Temperaturregler im
Uhrzeigersinn drehen, wird die Luft
wärmer. Wenn Sie ihn gegen den
Uhrzeigersinn drehen, wird sie kühler.
ANMERKUNG Solange die
Motortemperatur niedrig ist, ist die Luft
aus der Heizung kalt/kühl, auch wenn
Sie mit dem Regler eine höhere
Temperatur ausgewählt haben. Warten
Sie, bis sich der Motor erwärmt hat.Modusauswahlregler
Um zu regeln, aus welchen
Lüftungsöffnungen Luft strömt, drehen
Sie den Modusauswahlregler (siehe
„Modusauswahlregler“).
24)
ANMERKUNG Wenn der
Modusauswahlregler zwischenundsteht, strömt die Luft überwiegend
in den oberen Bereich der
Fahrgastzelle. Wenn der
Modusauswahlregler zwischen
undsteht, strömt die Luft überwiegend
in den Fußraum.
ANMERKUNG Wenn der
Modusauswahlregler zwischen
undsteht, strömt die Luft überwiegend in
den Fußraum. Wenn der
Modusauswahlregler zwischen
undsteht, strömt die Luft überwiegend
an die Front- und Seitenscheiben.
107AHA106694
108AHA101497
109AHA106708
110AHA104342
63

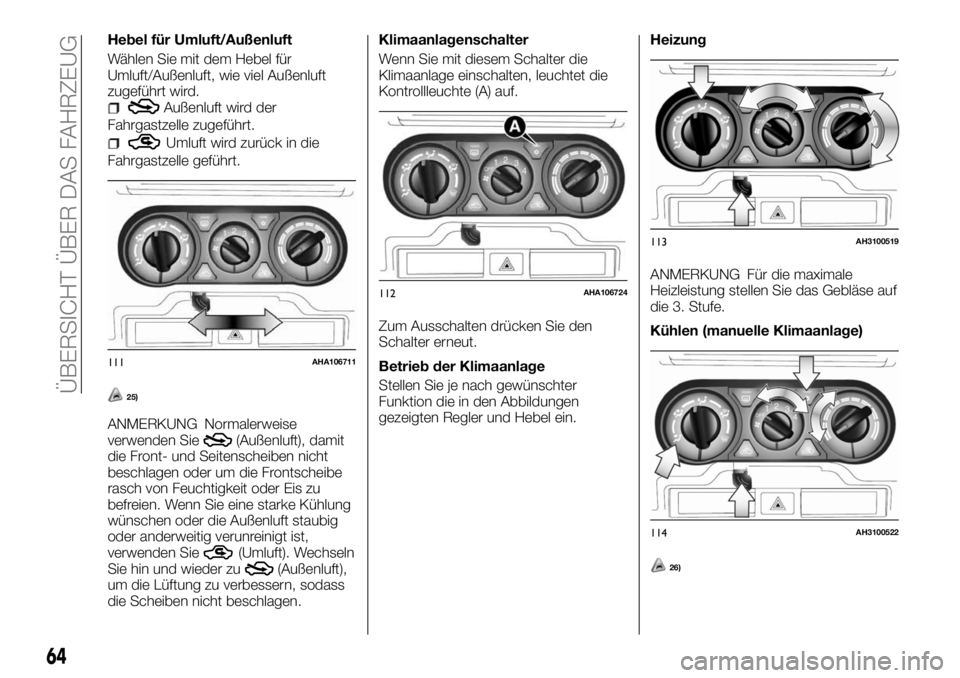

Hebel für Umluft/Außenluft
Wählen Sie mit dem Hebel für
Umluft/Außenluft, wie viel Außenluft
zugeführt wird.
Außenluft wird der
Fahrgastzelle zugeführt.
Umluft wird zurück in die
Fahrgastzelle geführt.
25)
ANMERKUNG Normalerweise
verwenden Sie(Außenluft), damit
die Front- und Seitenscheiben nicht
beschlagen oder um die Frontscheibe
rasch von Feuchtigkeit oder Eis zu
befreien. Wenn Sie eine starke Kühlung
wünschen oder die Außenluft staubig
oder anderweitig verunreinigt ist,
verwenden Sie
(Umluft). Wechseln
Sie hin und wieder zu(Außenluft),
um die Lüftung zu verbessern, sodass
die Scheiben nicht beschlagen.Klimaanlagenschalter
Wenn Sie mit diesem Schalter die
Klimaanlage einschalten, leuchtet die
Kontrollleuchte (A) auf.
Zum Ausschalten drücken Sie den
Schalter erneut.
Betrieb der Klimaanlage
Stellen Sie je nach gewünschter
Funktion die in den Abbildungen
gezeigten Regler und Hebel ein.Heizung
ANMERKUNG Für die maximale
Heizleistung stellen Sie das Gebläse auf
die 3. Stufe.
Kühlen (manuelle Klimaanlage)26)
111AHA106711
112AHA106724
113AH3100519
114AH3100522
64
ÜBERSICHT ÜBER DAS FAHRZEUG

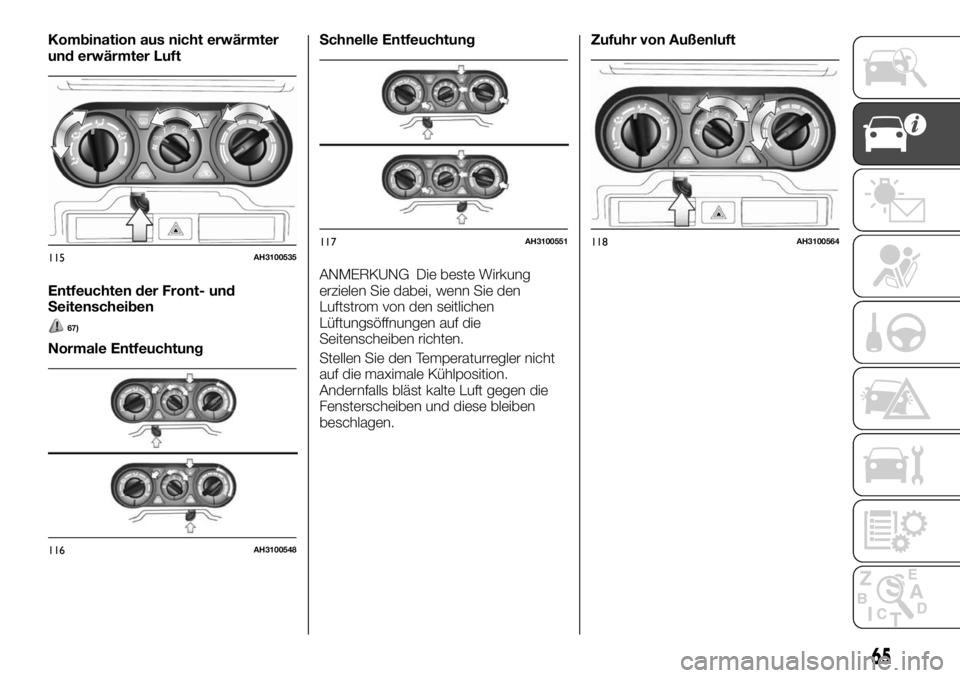

Kombination aus nicht erwärmter
und erwärmter Luft
Entfeuchten der Front- und
Seitenscheiben
67)
Normale EntfeuchtungSchnelle Entfeuchtung
ANMERKUNG Die beste Wirkung
erzielen Sie dabei, wenn Sie den
Luftstrom von den seitlichen
Lüftungsöffnungen auf die
Seitenscheiben richten.
Stellen Sie den Temperaturregler nicht
auf die maximale Kühlposition.
Andernfalls bläst kalte Luft gegen die
Fensterscheiben und diese bleiben
beschlagen.Zufuhr von Außenluft
115AH3100535
116AH3100548
117AH3100551118AH3100564
65

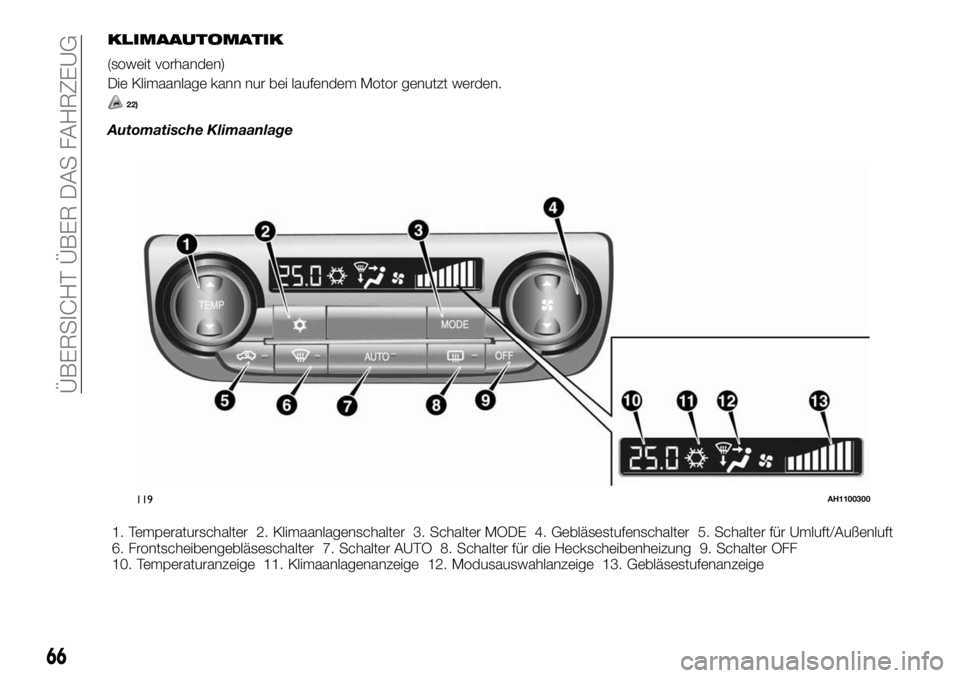

KLIMAAUTOMATIK
(soweit vorhanden)
Die Klimaanlage kann nur bei laufendem Motor genutzt werden.
22)
Automatische Klimaanlage
1. Temperaturschalter 2. Klimaanlagenschalter 3. Schalter MODE 4. Gebläsestufenschalter 5. Schalter für Umluft/Außenluft
6. Frontscheibengebläseschalter 7. Schalter AUTO 8. Schalter für die Heckscheibenheizung 9. Schalter OFF
10. Temperaturanzeige 11. Klimaanlagenanzeige 12. Modusauswahlanzeige 13. Gebläsestufenanzeige
119AH1100300
66
ÜBERSICHT ÜBER DAS FAHRZEUG

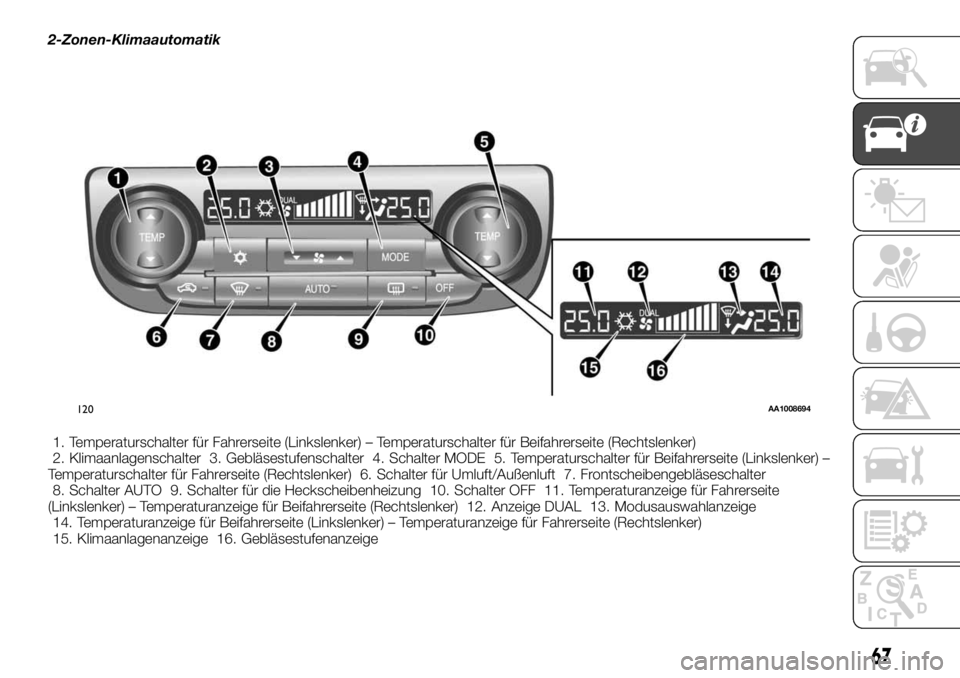

2-Zonen-Klimaautomatik
1. Temperaturschalter für Fahrerseite (Linkslenker) – Temperaturschalter für Beifahrerseite (Rechtslenker)
2. Klimaanlagenschalter 3. Gebläsestufenschalter 4. Schalter MODE 5. Temperaturschalter für Beifahrerseite (Linkslenker) –
Temperaturschalter für Fahrerseite (Rechtslenker) 6. Schalter für Umluft/Außenluft 7. Frontscheibengebläseschalter
8. Schalter AUTO 9. Schalter für die Heckscheibenheizung 10. Schalter OFF 11. Temperaturanzeige für Fahrerseite
(Linkslenker) – Temperaturanzeige für Beifahrerseite (Rechtslenker) 12. Anzeige DUAL 13. Modusauswahlanzeige
14. Temperaturanzeige für Beifahrerseite (Linkslenker) – Temperaturanzeige für Fahrerseite (Rechtslenker)
15. Klimaanlagenanzeige 16. Gebläsestufenanzeige
120AA1008694
67

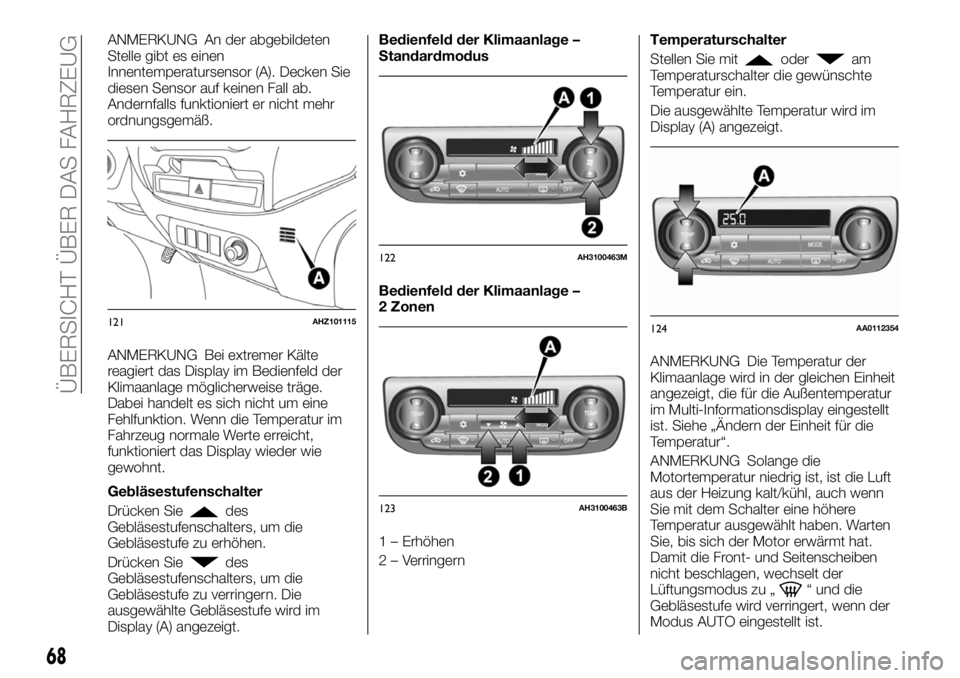

ANMERKUNG An der abgebildeten
Stelle gibt es einen
Innentemperatursensor (A). Decken Sie
diesen Sensor auf keinen Fall ab.
Andernfalls funktioniert er nicht mehr
ordnungsgemäß.
ANMERKUNG Bei extremer Kälte
reagiert das Display im Bedienfeld der
Klimaanlage möglicherweise träge.
Dabei handelt es sich nicht um eine
Fehlfunktion. Wenn die Temperatur im
Fahrzeug normale Werte erreicht,
funktioniert das Display wieder wie
gewohnt.
Gebläsestufenschalter
Drücken Sie
des
Gebläsestufenschalters, um die
Gebläsestufe zu erhöhen.
Drücken Sie
des
Gebläsestufenschalters, um die
Gebläsestufe zu verringern. Die
ausgewählte Gebläsestufe wird im
Display (A) angezeigt.Bedienfeld der Klimaanlage –
Standardmodus
Bedienfeld der Klimaanlage –
2 Zonen
1 – Erhöhen
2 – VerringernTemperaturschalter
Stellen Sie mit
oderam
Temperaturschalter die gewünschte
Temperatur ein.
Die ausgewählte Temperatur wird im
Display (A) angezeigt.
ANMERKUNG Die Temperatur der
Klimaanlage wird in der gleichen Einheit
angezeigt, die für die Außentemperatur
im Multi-Informationsdisplay eingestellt
ist. Siehe „Ändern der Einheit für die
Temperatur“.
ANMERKUNG Solange die
Motortemperatur niedrig ist, ist die Luft
aus der Heizung kalt/kühl, auch wenn
Sie mit dem Schalter eine höhere
Temperatur ausgewählt haben. Warten
Sie, bis sich der Motor erwärmt hat.
Damit die Front- und Seitenscheiben
nicht beschlagen, wechselt der
Lüftungsmodus zu „
“ und die
Gebläsestufe wird verringert, wenn der
Modus AUTO eingestellt ist.
121AHZ101115
122AH3100463M
123AH3100463B
124AA0112354
68
ÜBERSICHT ÜBER DAS FAHRZEUG
