FIAT FULLBACK 2017 Betriebsanleitung (in German)

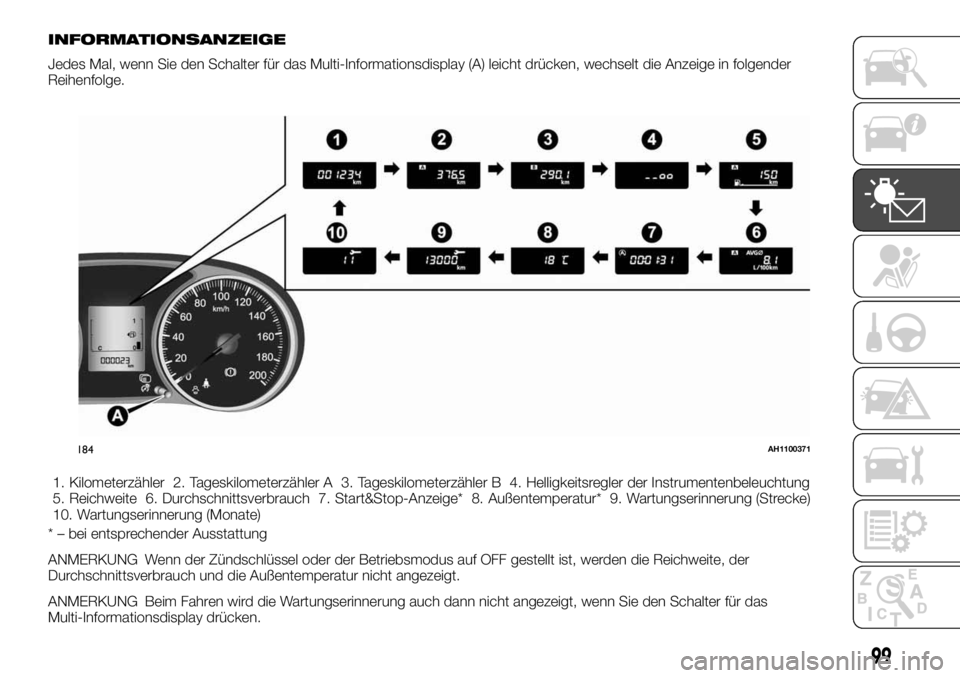

INFORMATIONSANZEIGE
Jedes Mal, wenn Sie den Schalter für das Multi-Informationsdisplay (A) leicht drücken, wechselt die Anzeige in folgender
Reihenfolge.
1. Kilometerzähler 2. Tageskilometerzähler A 3. Tageskilometerzähler B 4. Helligkeitsregler der Instrumentenbeleuchtung
5. Reichweite 6. Durchschnittsverbrauch 7. Start&Stop-Anzeige* 8. Außentemperatur* 9. Wartungserinnerung (Strecke)
10. Wartungserinnerung (Monate)
* – bei entsprechender Ausstattung
ANMERKUNG Wenn der Zündschlüssel oder der Betriebsmodus auf OFF gestellt ist, werden die Reichweite, der
Durchschnittsverbrauch und die Außentemperatur nicht angezeigt.
ANMERKUNG Beim Fahren wird die Wartungserinnerung auch dann nicht angezeigt, wenn Sie den Schalter für das
Multi-Informationsdisplay drücken.
184AH1100371
99

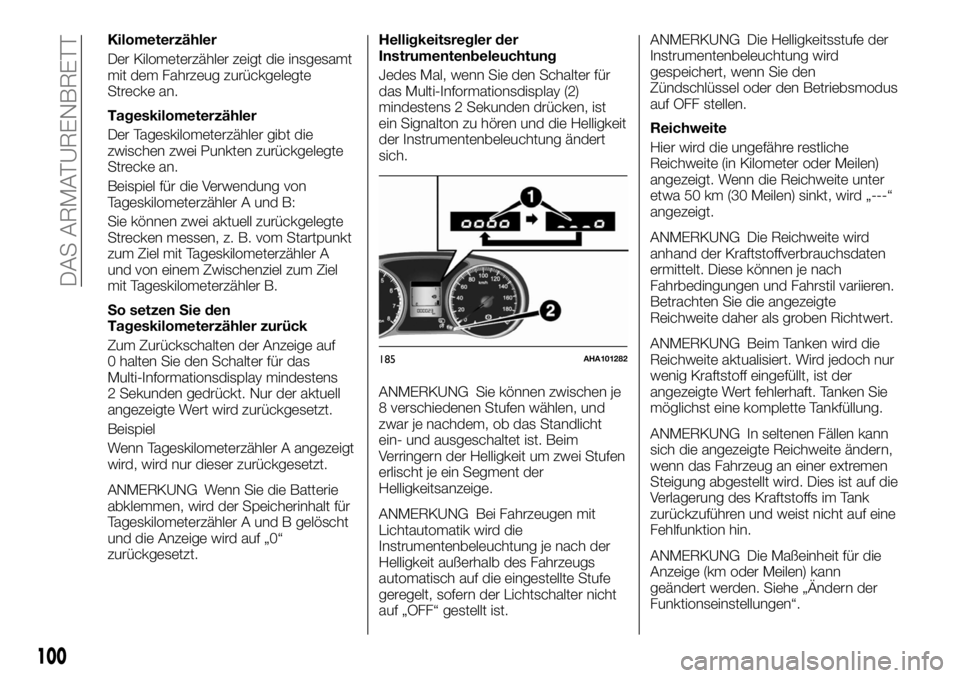

Kilometerzähler
Der Kilometerzähler zeigt die insgesamt
mit dem Fahrzeug zurückgelegte
Strecke an.
Tageskilometerzähler
Der Tageskilometerzähler gibt die
zwischen zwei Punkten zurückgelegte
Strecke an.
Beispiel für die Verwendung von
Tageskilometerzähler A und B:
Sie können zwei aktuell zurückgelegte
Strecken messen, z. B. vom Startpunkt
zum Ziel mit Tageskilometerzähler A
und von einem Zwischenziel zum Ziel
mit Tageskilometerzähler B.
So setzen Sie den
Tageskilometerzähler zurück
Zum Zurückschalten der Anzeige auf
0 halten Sie den Schalter für das
Multi-Informationsdisplay mindestens
2 Sekunden gedrückt. Nur der aktuell
angezeigte Wert wird zurückgesetzt.
Beispiel
Wenn Tageskilometerzähler A angezeigt
wird, wird nur dieser zurückgesetzt.
ANMERKUNG Wenn Sie die Batterie
abklemmen, wird der Speicherinhalt für
Tageskilometerzähler A und B gelöscht
und die Anzeige wird auf „0“
zurückgesetzt.Helligkeitsregler der
Instrumentenbeleuchtung
Jedes Mal, wenn Sie den Schalter für
das Multi-Informationsdisplay (2)
mindestens 2 Sekunden drücken, ist
ein Signalton zu hören und die Helligkeit
der Instrumentenbeleuchtung ändert
sich.
ANMERKUNG Sie können zwischen je
8 verschiedenen Stufen wählen, und
zwar je nachdem, ob das Standlicht
ein- und ausgeschaltet ist. Beim
Verringern der Helligkeit um zwei Stufen
erlischt je ein Segment der
Helligkeitsanzeige.
ANMERKUNG Bei Fahrzeugen mit
Lichtautomatik wird die
Instrumentenbeleuchtung je nach der
Helligkeit außerhalb des Fahrzeugs
automatisch auf die eingestellte Stufe
geregelt, sofern der Lichtschalter nicht
auf „OFF“ gestellt ist.ANMERKUNG Die Helligkeitsstufe der
Instrumentenbeleuchtung wird
gespeichert, wenn Sie den
Zündschlüssel oder den Betriebsmodus
auf OFF stellen.
Reichweite
Hier wird die ungefähre restliche
Reichweite (in Kilometer oder Meilen)
angezeigt. Wenn die Reichweite unter
etwa 50 km (30 Meilen) sinkt, wird „---“
angezeigt.
ANMERKUNG Die Reichweite wird
anhand der Kraftstoffverbrauchsdaten
ermittelt. Diese können je nach
Fahrbedingungen und Fahrstil variieren.
Betrachten Sie die angezeigte
Reichweite daher als groben Richtwert.
ANMERKUNG Beim Tanken wird die
Reichweite aktualisiert. Wird jedoch nur
wenig Kraftstoff eingefüllt, ist der
angezeigte Wert fehlerhaft. Tanken Sie
möglichst eine komplette Tankfüllung.
ANMERKUNG In seltenen Fällen kann
sich die angezeigte Reichweite ändern,
wenn das Fahrzeug an einer extremen
Steigung abgestellt wird. Dies ist auf die
Verlagerung des Kraftstoffs im Tank
zurückzuführen und weist nicht auf eine
Fehlfunktion hin.
ANMERKUNG Die Maßeinheit für die
Anzeige (km oder Meilen) kann
geändert werden. Siehe „Ändern der
Funktionseinstellungen“.
185AHA101282
100
DAS ARMATURENBRETT

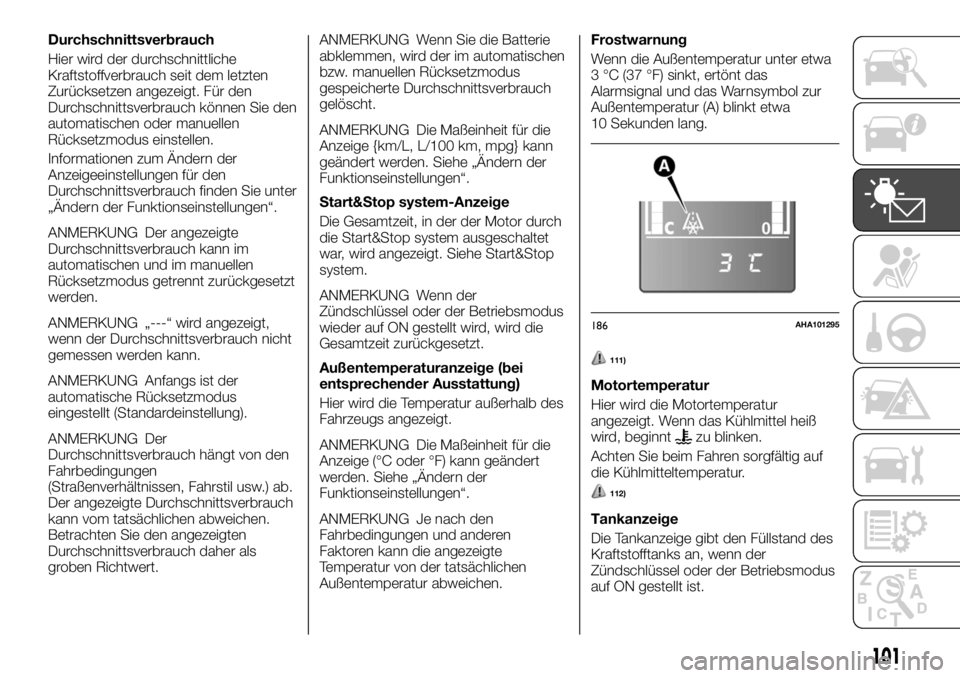

Durchschnittsverbrauch
Hier wird der durchschnittliche
Kraftstoffverbrauch seit dem letzten
Zurücksetzen angezeigt. Für den
Durchschnittsverbrauch können Sie den
automatischen oder manuellen
Rücksetzmodus einstellen.
Informationen zum Ändern der
Anzeigeeinstellungen für den
Durchschnittsverbrauch finden Sie unter
„Ändern der Funktionseinstellungen“.
ANMERKUNG Der angezeigte
Durchschnittsverbrauch kann im
automatischen und im manuellen
Rücksetzmodus getrennt zurückgesetzt
werden.
ANMERKUNG „---“ wird angezeigt,
wenn der Durchschnittsverbrauch nicht
gemessen werden kann.
ANMERKUNG Anfangs ist der
automatische Rücksetzmodus
eingestellt (Standardeinstellung).
ANMERKUNG Der
Durchschnittsverbrauch hängt von den
Fahrbedingungen
(Straßenverhältnissen, Fahrstil usw.) ab.
Der angezeigte Durchschnittsverbrauch
kann vom tatsächlichen abweichen.
Betrachten Sie den angezeigten
Durchschnittsverbrauch daher als
groben Richtwert.ANMERKUNG Wenn Sie die Batterie
abklemmen, wird der im automatischen
bzw. manuellen Rücksetzmodus
gespeicherte Durchschnittsverbrauch
gelöscht.
ANMERKUNG Die Maßeinheit für die
Anzeige {km/L, L/100 km, mpg} kann
geändert werden. Siehe „Ändern der
Funktionseinstellungen“.
Start&Stop system-Anzeige
Die Gesamtzeit, in der der Motor durch
die Start&Stop system ausgeschaltet
war, wird angezeigt. Siehe Start&Stop
system.
ANMERKUNG Wenn der
Zündschlüssel oder der Betriebsmodus
wieder auf ON gestellt wird, wird die
Gesamtzeit zurückgesetzt.
Außentemperaturanzeige (bei
entsprechender Ausstattung)
Hier wird die Temperatur außerhalb des
Fahrzeugs angezeigt.
ANMERKUNG Die Maßeinheit für die
Anzeige (°C oder °F) kann geändert
werden. Siehe „Ändern der
Funktionseinstellungen“.
ANMERKUNG Je nach den
Fahrbedingungen und anderen
Faktoren kann die angezeigte
Temperatur von der tatsächlichen
Außentemperatur abweichen.Frostwarnung
Wenn die Außentemperatur unter etwa
3 °C (37 °F) sinkt, ertönt das
Alarmsignal und das Warnsymbol zur
Außentemperatur (A) blinkt etwa
10 Sekunden lang.
111)
Motortemperatur
Hier wird die Motortemperatur
angezeigt. Wenn das Kühlmittel heiß
wird, beginnt
zu blinken.
Achten Sie beim Fahren sorgfältig auf
die Kühlmitteltemperatur.
112)
Tankanzeige
Die Tankanzeige gibt den Füllstand des
Kraftstofftanks an, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON gestellt ist.
186AHA101295
101

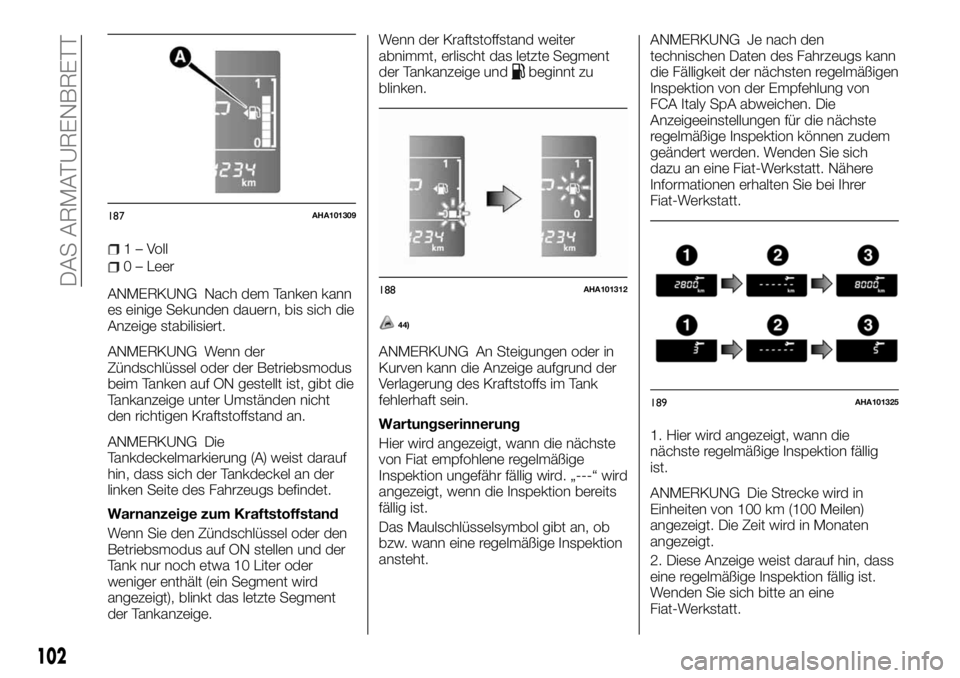

1–Voll
0 – Leer
ANMERKUNG Nach dem Tanken kann
es einige Sekunden dauern, bis sich die
Anzeige stabilisiert.
ANMERKUNG Wenn der
Zündschlüssel oder der Betriebsmodus
beim Tanken auf ON gestellt ist, gibt die
Tankanzeige unter Umständen nicht
den richtigen Kraftstoffstand an.
ANMERKUNG Die
Tankdeckelmarkierung (A) weist darauf
hin, dass sich der Tankdeckel an der
linken Seite des Fahrzeugs befindet.
Warnanzeige zum Kraftstoffstand
Wenn Sie den Zündschlüssel oder den
Betriebsmodus auf ON stellen und der
Tank nur noch etwa 10 Liter oder
weniger enthält (ein Segment wird
angezeigt), blinkt das letzte Segment
der Tankanzeige.Wenn der Kraftstoffstand weiter
abnimmt, erlischt das letzte Segment
der Tankanzeige und
beginnt zu
blinken.
44)
ANMERKUNG An Steigungen oder in
Kurven kann die Anzeige aufgrund der
Verlagerung des Kraftstoffs im Tank
fehlerhaft sein.
Wartungserinnerung
Hier wird angezeigt, wann die nächste
von Fiat empfohlene regelmäßige
Inspektion ungefähr fällig wird. „---“ wird
angezeigt, wenn die Inspektion bereits
fällig ist.
Das Maulschlüsselsymbol gibt an, ob
bzw. wann eine regelmäßige Inspektion
ansteht.ANMERKUNG Je nach den
technischen Daten des Fahrzeugs kann
die Fälligkeit der nächsten regelmäßigen
Inspektion von der Empfehlung von
FCA Italy SpA abweichen. Die
Anzeigeeinstellungen für die nächste
regelmäßige Inspektion können zudem
geändert werden. Wenden Sie sich
dazu an eine Fiat-Werkstatt. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.
1. Hier wird angezeigt, wann die
nächste regelmäßige Inspektion fällig
ist.
ANMERKUNG Die Strecke wird in
Einheiten von 100 km (100 Meilen)
angezeigt. Die Zeit wird in Monaten
angezeigt.
2. Diese Anzeige weist darauf hin, dass
eine regelmäßige Inspektion fällig ist.
Wenden Sie sich bitte an eine
Fiat-Werkstatt.
187AHA101309
188AHA101312
189AHA101325
102
DAS ARMATURENBRETT

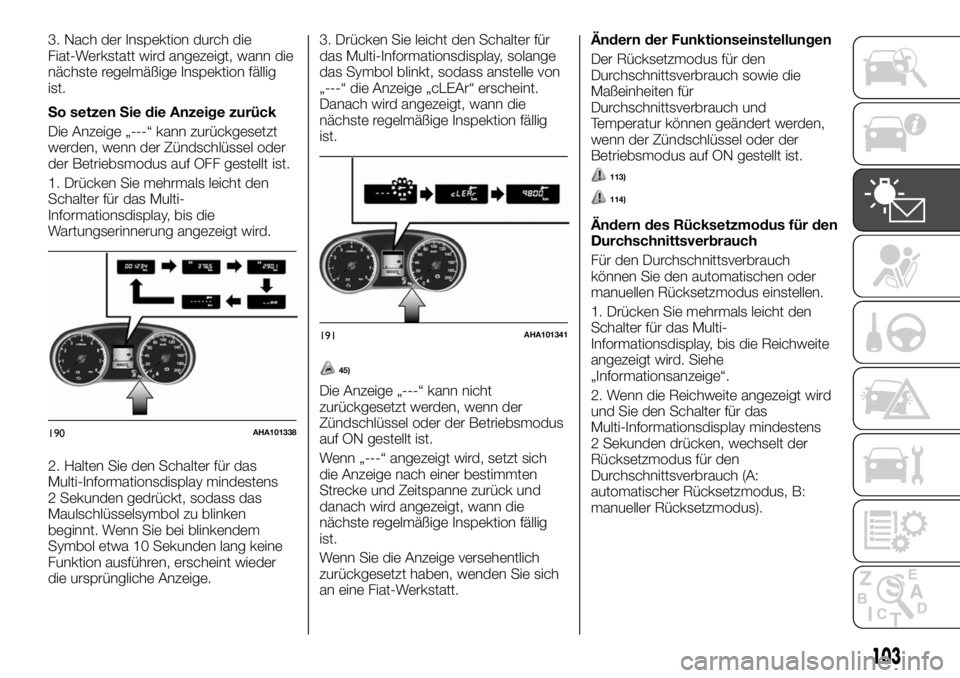

3. Nach der Inspektion durch die
Fiat-Werkstatt wird angezeigt, wann die
nächste regelmäßige Inspektion fällig
ist.
So setzen Sie die Anzeige zurück
Die Anzeige „---“ kann zurückgesetzt
werden, wenn der Zündschlüssel oder
der Betriebsmodus auf OFF gestellt ist.
1. Drücken Sie mehrmals leicht den
Schalter für das Multi-
Informationsdisplay, bis die
Wartungserinnerung angezeigt wird.
2. Halten Sie den Schalter für das
Multi-Informationsdisplay mindestens
2 Sekunden gedrückt, sodass das
Maulschlüsselsymbol zu blinken
beginnt. Wenn Sie bei blinkendem
Symbol etwa 10 Sekunden lang keine
Funktion ausführen, erscheint wieder
die ursprüngliche Anzeige.3. Drücken Sie leicht den Schalter für
das Multi-Informationsdisplay, solange
das Symbol blinkt, sodass anstelle von
„---“ die Anzeige „cLEAr“ erscheint.
Danach wird angezeigt, wann die
nächste regelmäßige Inspektion fällig
ist.
45)
Die Anzeige „---“ kann nicht
zurückgesetzt werden, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON gestellt ist.
Wenn „---“ angezeigt wird, setzt sich
die Anzeige nach einer bestimmten
Strecke und Zeitspanne zurück und
danach wird angezeigt, wann die
nächste regelmäßige Inspektion fällig
ist.
Wenn Sie die Anzeige versehentlich
zurückgesetzt haben, wenden Sie sich
an eine Fiat-Werkstatt.Ändern der Funktionseinstellungen
Der Rücksetzmodus für den
Durchschnittsverbrauch sowie die
Maßeinheiten für
Durchschnittsverbrauch und
Temperatur können geändert werden,
wenn der Zündschlüssel oder der
Betriebsmodus auf ON gestellt ist.
113)
114)
Ändern des Rücksetzmodus für den
Durchschnittsverbrauch
Für den Durchschnittsverbrauch
können Sie den automatischen oder
manuellen Rücksetzmodus einstellen.
1. Drücken Sie mehrmals leicht den
Schalter für das Multi-
Informationsdisplay, bis die Reichweite
angezeigt wird. Siehe
„Informationsanzeige“.
2. Wenn die Reichweite angezeigt wird
und Sie den Schalter für das
Multi-Informationsdisplay mindestens
2 Sekunden drücken, wechselt der
Rücksetzmodus für den
Durchschnittsverbrauch (A:
automatischer Rücksetzmodus, B:
manueller Rücksetzmodus).
190AHA101338
191AHA101341
103

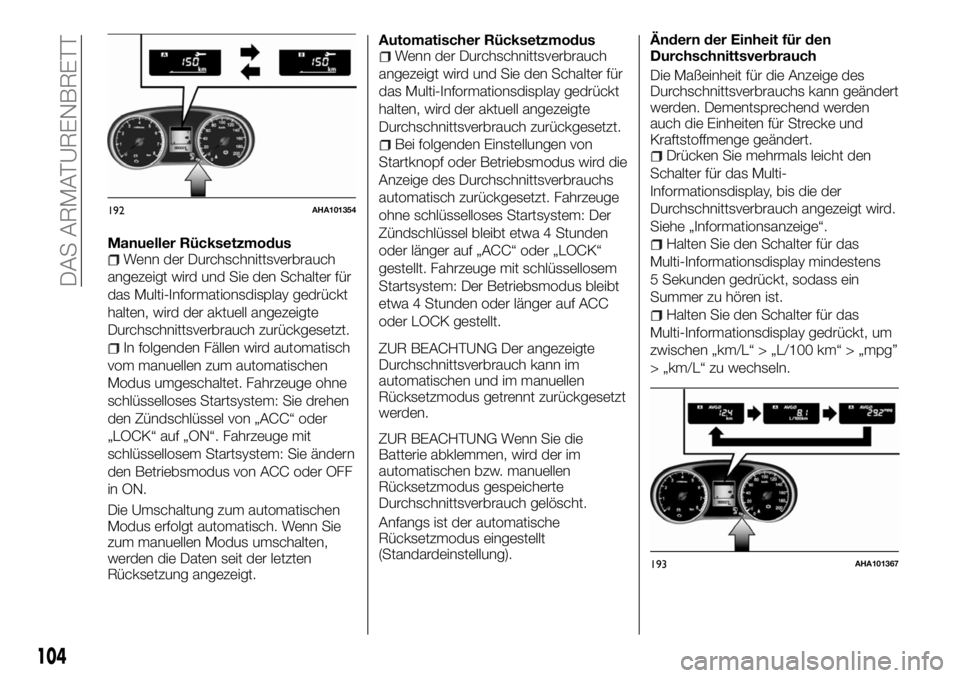

Manueller RücksetzmodusWenn der Durchschnittsverbrauch
angezeigt wird und Sie den Schalter für
das Multi-Informationsdisplay gedrückt
halten, wird der aktuell angezeigte
Durchschnittsverbrauch zurückgesetzt.
In folgenden Fällen wird automatisch
vom manuellen zum automatischen
Modus umgeschaltet. Fahrzeuge ohne
schlüsselloses Startsystem: Sie drehen
den Zündschlüssel von „ACC“ oder
„LOCK“ auf „ON“. Fahrzeuge mit
schlüssellosem Startsystem: Sie ändern
den Betriebsmodus von ACC oder OFF
in ON.
Die Umschaltung zum automatischen
Modus erfolgt automatisch. Wenn Sie
zum manuellen Modus umschalten,
werden die Daten seit der letzten
Rücksetzung angezeigt.Automatischer Rücksetzmodus
Wenn der Durchschnittsverbrauch
angezeigt wird und Sie den Schalter für
das Multi-Informationsdisplay gedrückt
halten, wird der aktuell angezeigte
Durchschnittsverbrauch zurückgesetzt.
Bei folgenden Einstellungen von
Startknopf oder Betriebsmodus wird die
Anzeige des Durchschnittsverbrauchs
automatisch zurückgesetzt. Fahrzeuge
ohne schlüsselloses Startsystem: Der
Zündschlüssel bleibt etwa 4 Stunden
oder länger auf „ACC“ oder „LOCK“
gestellt. Fahrzeuge mit schlüssellosem
Startsystem: Der Betriebsmodus bleibt
etwa 4 Stunden oder länger auf ACC
oder LOCK gestellt.
ZUR BEACHTUNG Der angezeigte
Durchschnittsverbrauch kann im
automatischen und im manuellen
Rücksetzmodus getrennt zurückgesetzt
werden.
ZUR BEACHTUNG Wenn Sie die
Batterie abklemmen, wird der im
automatischen bzw. manuellen
Rücksetzmodus gespeicherte
Durchschnittsverbrauch gelöscht.
Anfangs ist der automatische
Rücksetzmodus eingestellt
(Standardeinstellung).Ändern der Einheit für den
Durchschnittsverbrauch
Die Maßeinheit für die Anzeige des
Durchschnittsverbrauchs kann geändert
werden. Dementsprechend werden
auch die Einheiten für Strecke und
Kraftstoffmenge geändert.Drücken Sie mehrmals leicht den
Schalter für das Multi-
Informationsdisplay, bis die der
Durchschnittsverbrauch angezeigt wird.
Siehe „Informationsanzeige“.
Halten Sie den Schalter für das
Multi-Informationsdisplay mindestens
5 Sekunden gedrückt, sodass ein
Summer zu hören ist.
Halten Sie den Schalter für das
Multi-Informationsdisplay gedrückt, um
zwischen „km/L“ > „L/100 km“ > „mpg”
> „km/L“ zu wechseln.
192AHA101354
193AHA101367
104
DAS ARMATURENBRETT

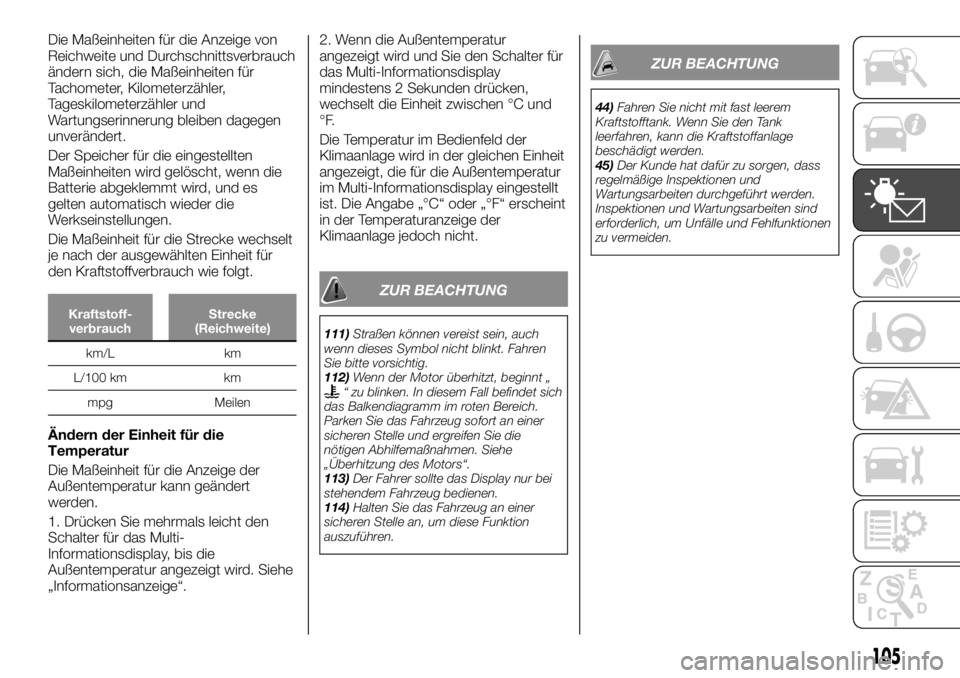

Die Maßeinheiten für die Anzeige von
Reichweite und Durchschnittsverbrauch
ändern sich, die Maßeinheiten für
Tachometer, Kilometerzähler,
Tageskilometerzähler und
Wartungserinnerung bleiben dagegen
unverändert.
Der Speicher für die eingestellten
Maßeinheiten wird gelöscht, wenn die
Batterie abgeklemmt wird, und es
gelten automatisch wieder die
Werkseinstellungen.
Die Maßeinheit für die Strecke wechselt
je nach der ausgewählten Einheit für
den Kraftstoffverbrauch wie folgt.
Kraftstoff-
verbrauchStrecke
(Reichweite)
km/L km
L/100 km km
mpg Meilen
Ändern der Einheit für die
Temperatur
Die Maßeinheit für die Anzeige der
Außentemperatur kann geändert
werden.
1. Drücken Sie mehrmals leicht den
Schalter für das Multi-
Informationsdisplay, bis die
Außentemperatur angezeigt wird. Siehe
„Informationsanzeige“.2. Wenn die Außentemperatur
angezeigt wird und Sie den Schalter für
das Multi-Informationsdisplay
mindestens 2 Sekunden drücken,
wechselt die Einheit zwischen °C und
°F.
Die Temperatur im Bedienfeld der
Klimaanlage wird in der gleichen Einheit
angezeigt, die für die Außentemperatur
im Multi-Informationsdisplay eingestellt
ist. Die Angabe „°C“ oder „°F“ erscheint
in der Temperaturanzeige der
Klimaanlage jedoch nicht.
ZUR BEACHTUNG
111)Straßen können vereist sein, auch
wenn dieses Symbol nicht blinkt. Fahren
Sie bitte vorsichtig.
112)Wenn der Motor überhitzt, beginnt „
“ zu blinken. In diesem Fall befindet sich
das Balkendiagramm im roten Bereich.
Parken Sie das Fahrzeug sofort an einer
sicheren Stelle und ergreifen Sie die
nötigen Abhilfemaßnahmen. Siehe
„Überhitzung des Motors“.
113)Der Fahrer sollte das Display nur bei
stehendem Fahrzeug bedienen.
114)Halten Sie das Fahrzeug an einer
sicheren Stelle an, um diese Funktion
auszuführen.
ZUR BEACHTUNG
44)Fahren Sie nicht mit fast leerem
Kraftstofftank. Wenn Sie den Tank
leerfahren, kann die Kraftstoffanlage
beschädigt werden.
45)Der Kunde hat dafür zu sorgen, dass
regelmäßige Inspektionen und
Wartungsarbeiten durchgeführt werden.
Inspektionen und Wartungsarbeiten sind
erforderlich, um Unfälle und Fehlfunktionen
zu vermeiden.
105

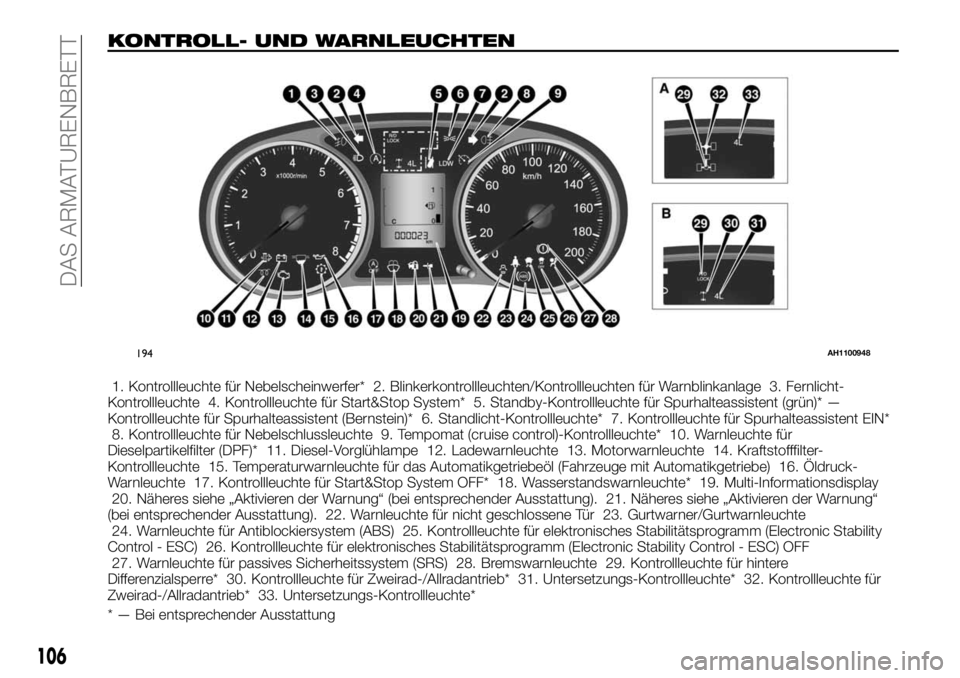

KONTROLL- UND WARNLEUCHTEN
1. Kontrollleuchte für Nebelscheinwerfer* 2. Blinkerkontrollleuchten/Kontrollleuchten für Warnblinkanlage 3. Fernlicht-
Kontrollleuchte 4. Kontrollleuchte für Start&Stop System* 5. Standby-Kontrollleuchte für Spurhalteassistent (grün)* —
Kontrollleuchte für Spurhalteassistent (Bernstein)* 6. Standlicht-Kontrollleuchte* 7. Kontrollleuchte für Spurhalteassistent EIN*
8. Kontrollleuchte für Nebelschlussleuchte 9. Tempomat (cruise control)-Kontrollleuchte* 10. Warnleuchte für
Dieselpartikelfilter (DPF)* 11. Diesel-Vorglühlampe 12. Ladewarnleuchte 13. Motorwarnleuchte 14. Kraftstofffilter-
Kontrollleuchte 15. Temperaturwarnleuchte für das Automatikgetriebeöl (Fahrzeuge mit Automatikgetriebe) 16. Öldruck-
Warnleuchte 17. Kontrollleuchte für Start&Stop System OFF* 18. Wasserstandswarnleuchte* 19. Multi-Informationsdisplay
20. Näheres siehe „Aktivieren der Warnung“ (bei entsprechender Ausstattung). 21. Näheres siehe „Aktivieren der Warnung“
(bei entsprechender Ausstattung). 22. Warnleuchte für nicht geschlossene Tür 23. Gurtwarner/Gurtwarnleuchte
24. Warnleuchte für Antiblockiersystem (ABS) 25. Kontrollleuchte für elektronisches Stabilitätsprogramm (Electronic Stability
Control - ESC) 26. Kontrollleuchte für elektronisches Stabilitätsprogramm (Electronic Stability Control - ESC) OFF
27. Warnleuchte für passives Sicherheitssystem (SRS) 28. Bremswarnleuchte 29. Kontrollleuchte für hintere
Differenzialsperre* 30. Kontrollleuchte für Zweirad-/Allradantrieb* 31. Untersetzungs-Kontrollleuchte* 32. Kontrollleuchte für
Zweirad-/Allradantrieb* 33. Untersetzungs-Kontrollleuchte*
* — Bei entsprechender Ausstattung
194AH1100948
106
DAS ARMATURENBRETT

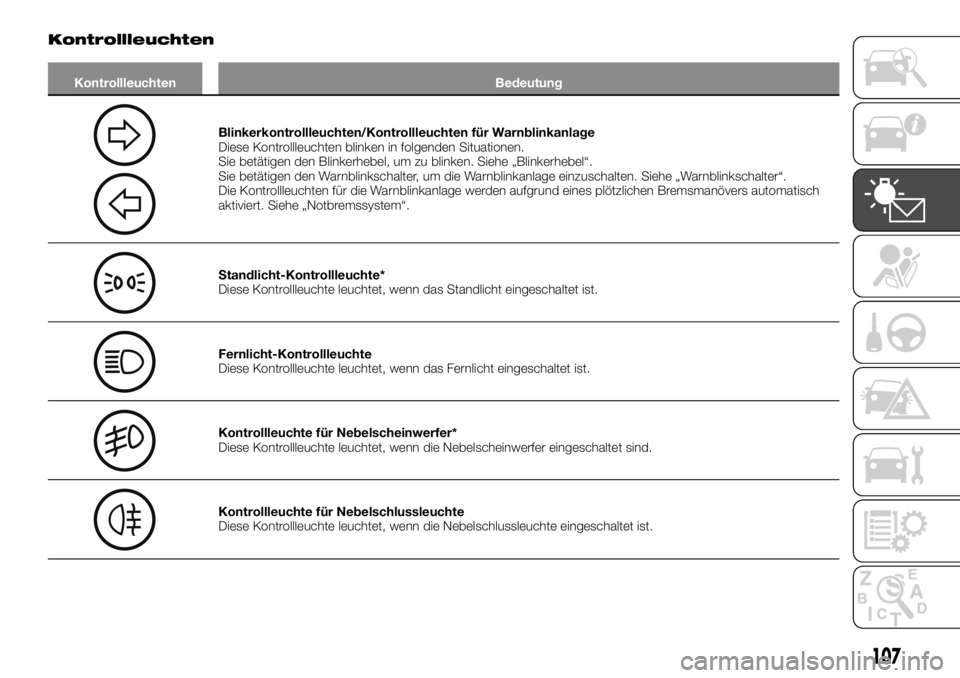

Kontrollleuchten
Kontrollleuchten Bedeutung
Blinkerkontrollleuchten/Kontrollleuchten für Warnblinkanlage
Diese Kontrollleuchten blinken in folgenden Situationen.
Sie betätigen den Blinkerhebel, um zu blinken. Siehe „Blinkerhebel“.
Sie betätigen den Warnblinkschalter, um die Warnblinkanlage einzuschalten. Siehe „Warnblinkschalter“.
Die Kontrollleuchten für die Warnblinkanlage werden aufgrund eines plötzlichen Bremsmanövers automatisch
aktiviert. Siehe „Notbremssystem“.
Standlicht-Kontrollleuchte*
Diese Kontrollleuchte leuchtet, wenn das Standlicht eingeschaltet ist.
Fernlicht-Kontrollleuchte
Diese Kontrollleuchte leuchtet, wenn das Fernlicht eingeschaltet ist.
Kontrollleuchte für Nebelscheinwerfer*
Diese Kontrollleuchte leuchtet, wenn die Nebelscheinwerfer eingeschaltet sind.
Kontrollleuchte für Nebelschlussleuchte
Diese Kontrollleuchte leuchtet, wenn die Nebelschlussleuchte eingeschaltet ist.
107

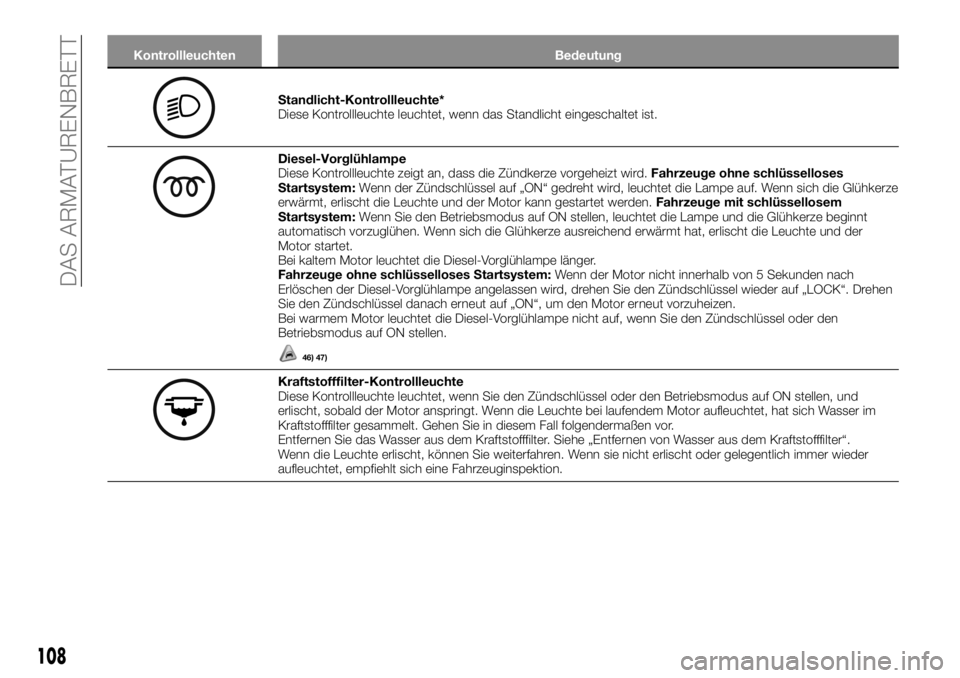

Kontrollleuchten Bedeutung
Standlicht-Kontrollleuchte*
Diese Kontrollleuchte leuchtet, wenn das Standlicht eingeschaltet ist.
Diesel-Vorglühlampe
Diese Kontrollleuchte zeigt an, dass die Zündkerze vorgeheizt wird.Fahrzeuge ohne schlüsselloses
Startsystem:Wenn der Zündschlüssel auf „ON“ gedreht wird, leuchtet die Lampe auf. Wenn sich die Glühkerze
erwärmt, erlischt die Leuchte und der Motor kann gestartet werden.Fahrzeuge mit schlüssellosem
Startsystem:Wenn Sie den Betriebsmodus auf ON stellen, leuchtet die Lampe und die Glühkerze beginnt
automatisch vorzuglühen. Wenn sich die Glühkerze ausreichend erwärmt hat, erlischt die Leuchte und der
Motor startet.
Bei kaltem Motor leuchtet die Diesel-Vorglühlampe länger.
Fahrzeuge ohne schlüsselloses Startsystem:Wenn der Motor nicht innerhalb von 5 Sekunden nach
Erlöschen der Diesel-Vorglühlampe angelassen wird, drehen Sie den Zündschlüssel wieder auf „LOCK“. Drehen
Sie den Zündschlüssel danach erneut auf „ON“, um den Motor erneut vorzuheizen.
Bei warmem Motor leuchtet die Diesel-Vorglühlampe nicht auf, wenn Sie den Zündschlüssel oder den
Betriebsmodus auf ON stellen.
46) 47)
Kraftstofffilter-Kontrollleuchte
Diese Kontrollleuchte leuchtet, wenn Sie den Zündschlüssel oder den Betriebsmodus auf ON stellen, und
erlischt, sobald der Motor anspringt. Wenn die Leuchte bei laufendem Motor aufleuchtet, hat sich Wasser im
Kraftstofffilter gesammelt. Gehen Sie in diesem Fall folgendermaßen vor.
Entfernen Sie das Wasser aus dem Kraftstofffilter. Siehe „Entfernen von Wasser aus dem Kraftstofffilter“.
Wenn die Leuchte erlischt, können Sie weiterfahren. Wenn sie nicht erlischt oder gelegentlich immer wieder
aufleuchtet, empfiehlt sich eine Fahrzeuginspektion.
108
DAS ARMATURENBRETT
