FIAT FULLBACK 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

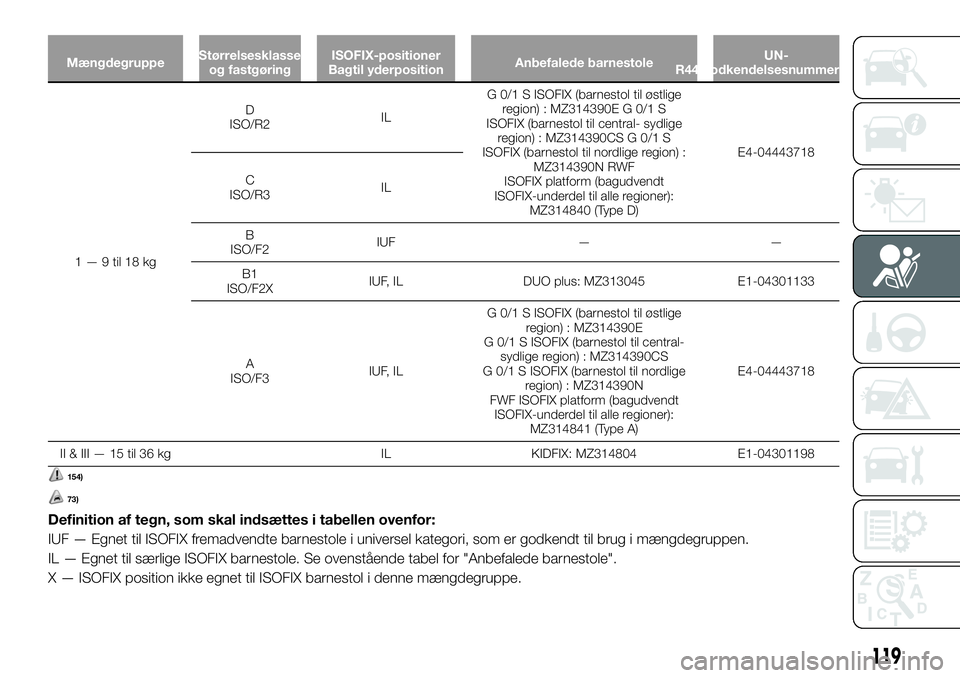

MængdegruppeStørrelsesklasse
og fastgøringISOFIX-positioner
Bagtil yderpositionAnbefalede barnestoleUN-
R44 godkendelsesnummer
1 — 9 til 18 kgD
ISO/R2ILG 0/1 S ISOFIX (barnestol til østlige
region) : MZ314390E G 0/1 S
ISOFIX (barnestol til central- sydlige
region) : MZ314390CS G 0/1 S
ISOFIX (barnestol til nordlige region) :
MZ314390N RWF
ISOFIX platform (bagudvendt
ISOFIX-underdel til alle regioner):
MZ314840 (Type D)E4-04443718
C
ISO/R3IL
B
ISO/F2IUF — —
B1
ISO/F2XIUF, IL DUO plus: MZ313045 E1-04301133
A
ISO/F3IUF, ILG 0/1 S ISOFIX (barnestol til østlige
region) : MZ314390E
G 0/1 S ISOFIX (barnestol til central-
sydlige region) : MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige
region) : MZ314390N
FWF ISOFIX platform (bagudvendt
ISOFIX-underdel til alle regioner):
MZ314841 (Type A)E4-04443718
II & III — 15 til 36 kg IL KIDFIX: MZ314804 E1-04301198
154)
73)
Definition af tegn, som skal indsættes i tabellen ovenfor:
IUF — Egnet til ISOFIX fremadvendte barnestole i universel kategori, som er godkendt til brug i mængdegruppen.
IL — Egnet til særlige ISOFIX barnestole. Se ovenstående tabel for "Anbefalede barnestole".
X — ISOFIX position ikke egnet til ISOFIX barnestol i denne mængdegruppe.
119

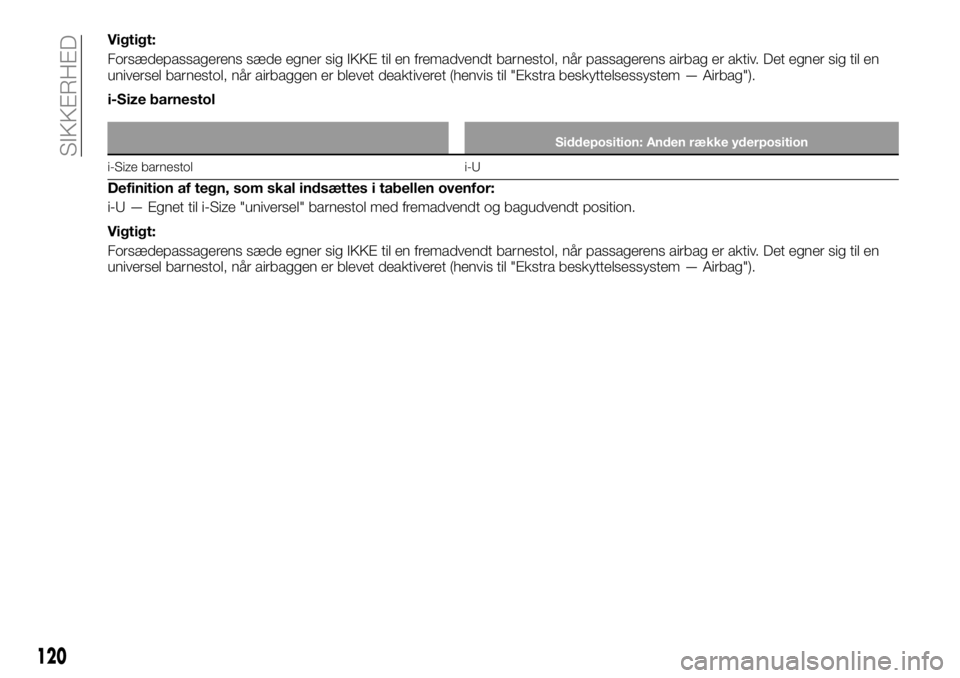

Vigtigt:
Forsædepassagerens sæde egner sig IKKE til en fremadvendt barnestol, når passagerens airbag er aktiv. Det egner sig til en
universel barnestol, når airbaggen er blevet deaktiveret (henvis til "Ekstra beskyttelsessystem — Airbag").
i-Size barnestol
Siddeposition: Anden række yderposition
i-Size barnestol i-U
Definition af tegn, som skal indsættes i tabellen ovenfor:
i-U — Egnet til i-Size "universel" barnestol med fremadvendt og bagudvendt position.
Vigtigt:
Forsædepassagerens sæde egner sig IKKE til en fremadvendt barnestol, når passagerens airbag er aktiv. Det egner sig til en
universel barnestol, når airbaggen er blevet deaktiveret (henvis til "Ekstra beskyttelsessystem — Airbag").
120
SIKKERHED

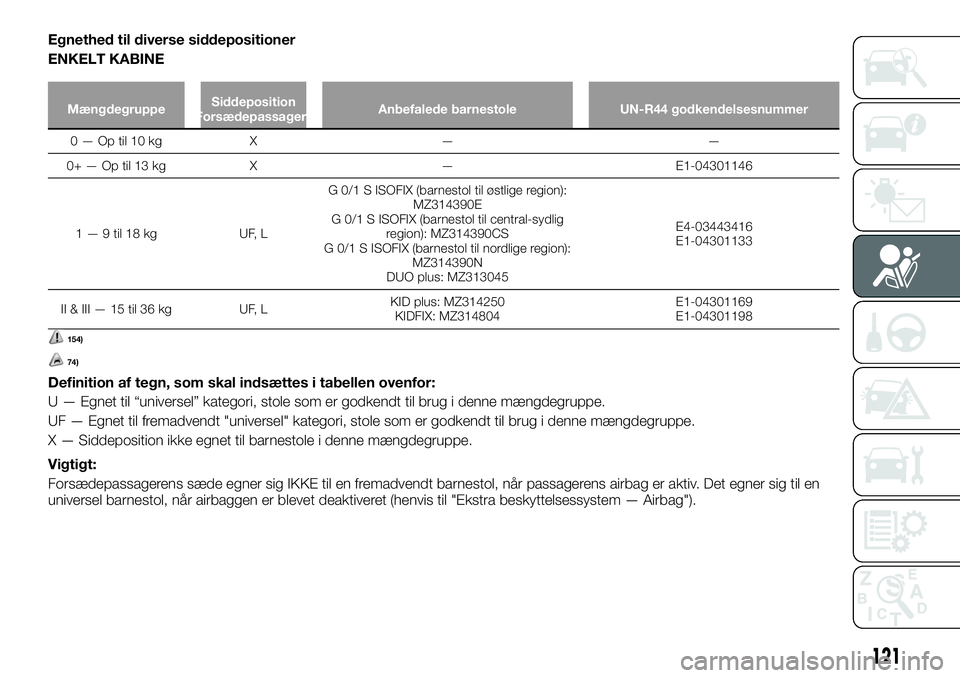

Egnethed til diverse siddepositioner
ENKELT KABINE
MængdegruppeSiddeposition
ForsædepassagerAnbefalede barnestole UN-R44 godkendelsesnummer
0 — Op til 10 kg X — —
0+ — Op til 13 kg X — E1-04301146
1 — 9 til 18 kg UF, LG 0/1 S ISOFIX (barnestol til østlige region):
MZ314390E
G 0/1 S ISOFIX (barnestol til central-sydlig
region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige region):
MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
II & III — 15 til 36 kg UF, LKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
154)
74)
Definition af tegn, som skal indsættes i tabellen ovenfor:
U — Egnet til “universel” kategori, stole som er godkendt til brug i denne mængdegruppe.
UF — Egnet til fremadvendt "universel" kategori, stole som er godkendt til brug i denne mængdegruppe.
X — Siddeposition ikke egnet til barnestole i denne mængdegruppe.
Vigtigt:
Forsædepassagerens sæde egner sig IKKE til en fremadvendt barnestol, når passagerens airbag er aktiv. Det egner sig til en
universel barnestol, når airbaggen er blevet deaktiveret (henvis til "Ekstra beskyttelsessystem — Airbag").
121

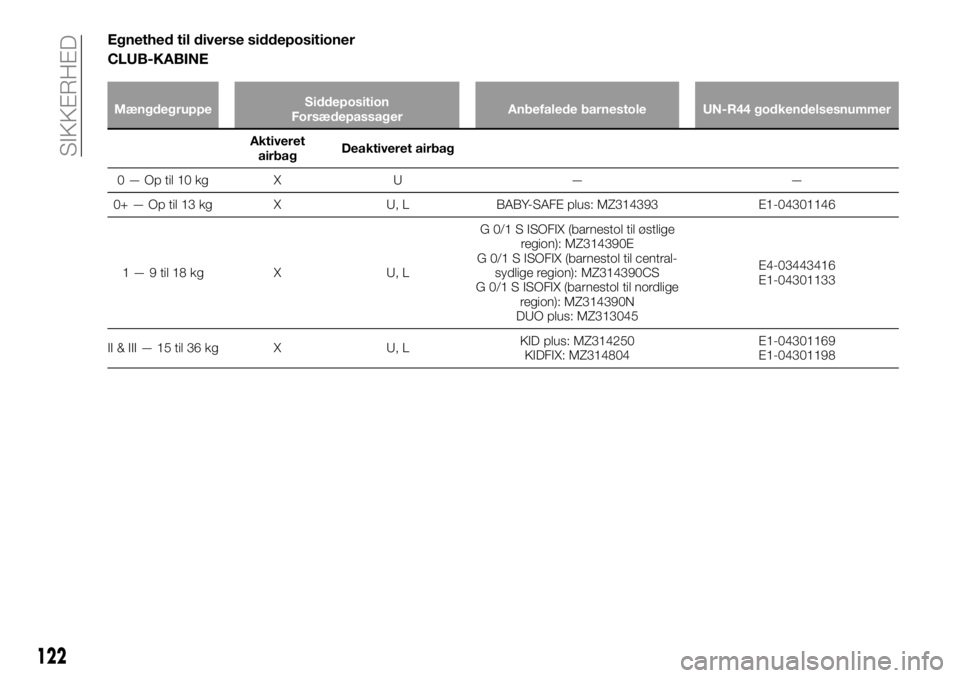

Egnethed til diverse siddepositioner
CLUB-KABINE
MængdegruppeSiddeposition
ForsædepassagerAnbefalede barnestole UN-R44 godkendelsesnummer
Aktiveret
airbagDeaktiveret airbag
0 — Op til 10 kg X U — —
0+ — Op til 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9 til 18 kg X U, LG 0/1 S ISOFIX (barnestol til østlige
region): MZ314390E
G 0/1 S ISOFIX (barnestol til central-
sydlige region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige
region): MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
II & III — 15 til 36 kg X U, LKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
122
SIKKERHED

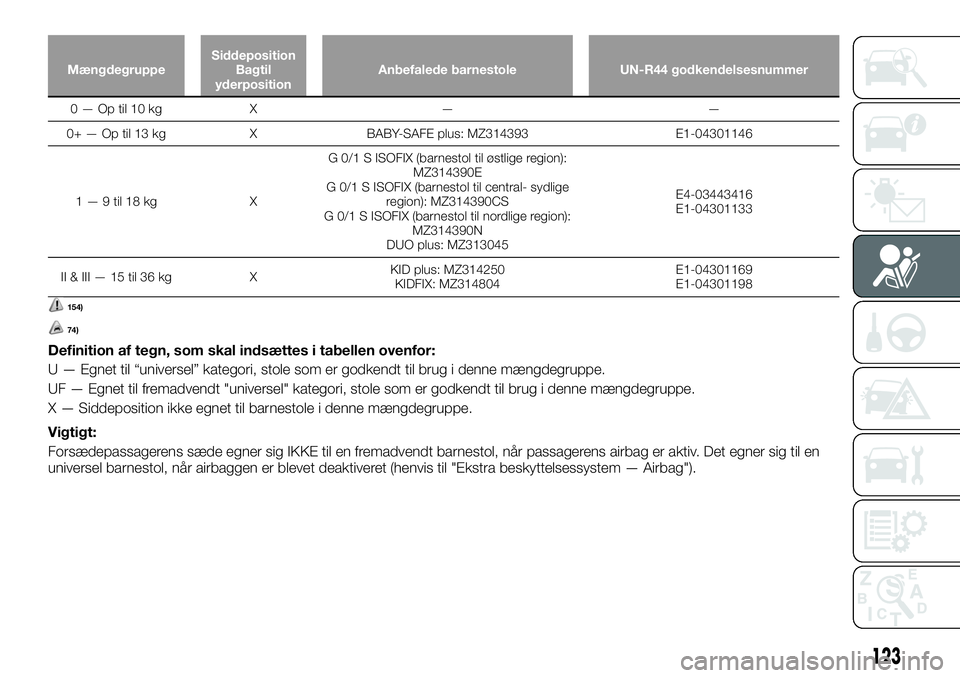

MængdegruppeSiddeposition
Bagtil
yderpositionAnbefalede barnestole UN-R44 godkendelsesnummer
0 — Op til 10 kg X — —
0+ — Op til 13 kg X BABY-SAFE plus: MZ314393 E1-04301146
1 — 9 til 18 kg XG 0/1 S ISOFIX (barnestol til østlige region):
MZ314390E
G 0/1 S ISOFIX (barnestol til central- sydlige
region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige region):
MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
II & III — 15 til 36 kg XKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
154)
74)
Definition af tegn, som skal indsættes i tabellen ovenfor:
U — Egnet til “universel” kategori, stole som er godkendt til brug i denne mængdegruppe.
UF — Egnet til fremadvendt "universel" kategori, stole som er godkendt til brug i denne mængdegruppe.
X — Siddeposition ikke egnet til barnestole i denne mængdegruppe.
Vigtigt:
Forsædepassagerens sæde egner sig IKKE til en fremadvendt barnestol, når passagerens airbag er aktiv. Det egner sig til en
universel barnestol, når airbaggen er blevet deaktiveret (henvis til "Ekstra beskyttelsessystem — Airbag").
123

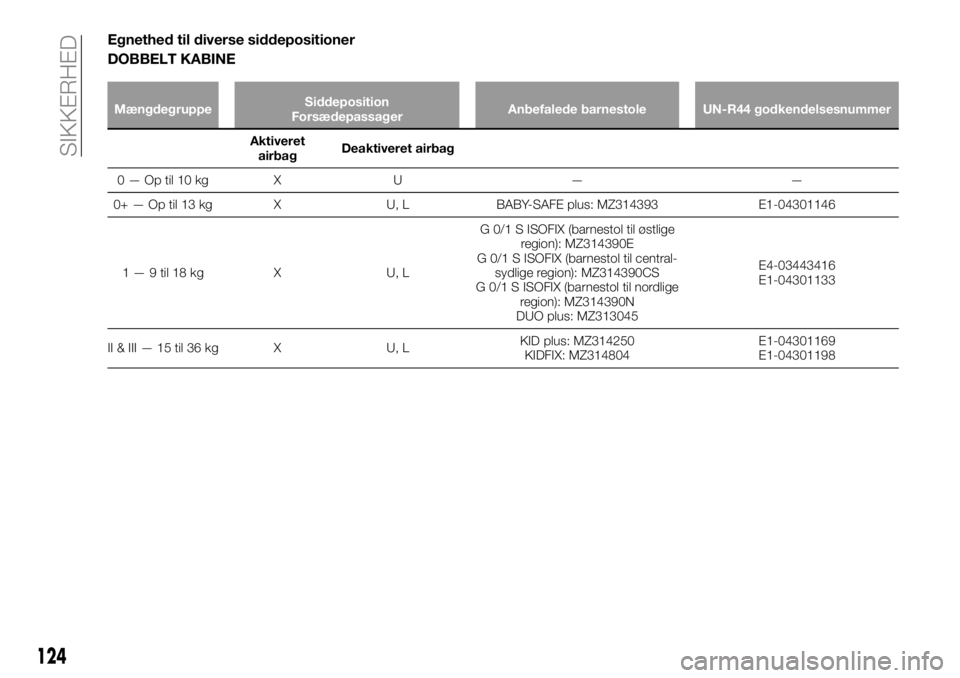

Egnethed til diverse siddepositioner
DOBBELT KABINE
MængdegruppeSiddeposition
ForsædepassagerAnbefalede barnestole UN-R44 godkendelsesnummer
Aktiveret
airbagDeaktiveret airbag
0 — Op til 10 kg X U — —
0+ — Op til 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9 til 18 kg X U, LG 0/1 S ISOFIX (barnestol til østlige
region): MZ314390E
G 0/1 S ISOFIX (barnestol til central-
sydlige region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige
region): MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
II & III — 15 til 36 kg X U, LKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
124
SIKKERHED

Siddeposition
MængdegruppeBagtil
yderpositionBagtil i midten Anbefalede barnestole UN-R44 godkendelsesnummer
0 — Op til 10 kg U U — —
0+ — Op til 13 kg U, L U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9 til 18 kg U, L U, LG 0/1 S ISOFIX (barnestol til østlige
region): MZ314390E
G 0/1 S ISOFIX (barnestol til central-
sydlige region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige
region): MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
II&III—15til
36 kgU, L XKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
154)
73) 74) 75) 76)
Definition af tegn, som skal indsættes i tabellen ovenfor:
U — Egnet til “universel” kategori, stole som er godkendt til brug i denne mængdegruppe.
UF — Egnet til fremadvendt "universel" kategori, stole som er godkendt til brug i denne mængdegruppe.
X — Siddeposition ikke egnet til barnestole i denne mængdegruppe.
Vigtigt:
Forsædepassagerens sæde egner sig IKKE til en fremadvendt barnestol, når passagerens airbag er aktiv. Det egner sig til en
universel barnestol, når airbaggen er blevet deaktiveret (henvis til "Ekstra beskyttelsessystem — Airbag").
125

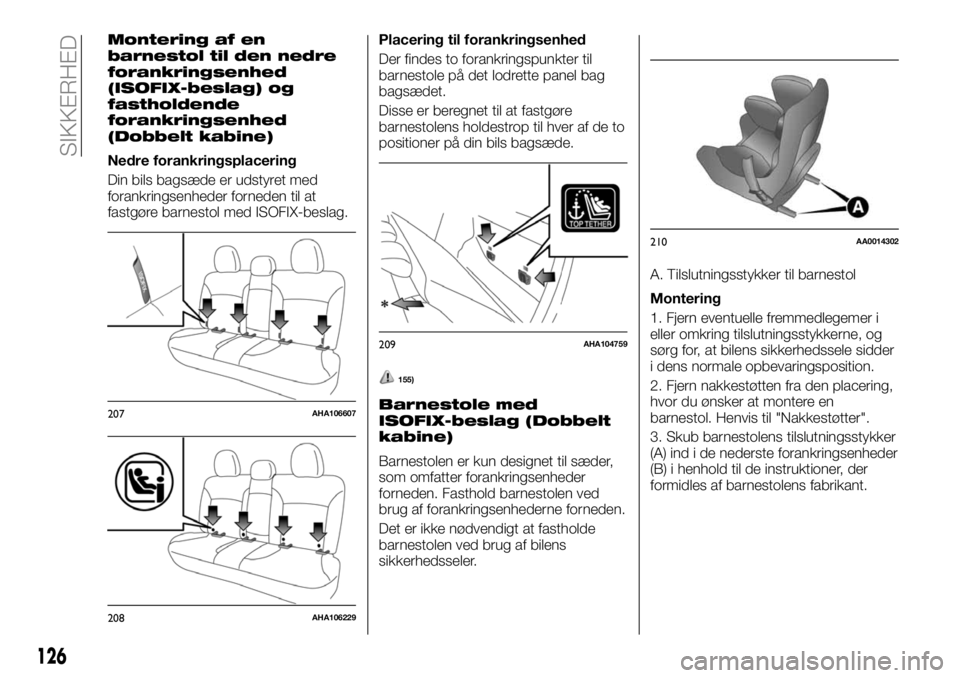

Montering af en
barnestol til den nedre
forankringsenhed
(ISOFIX-beslag) og
fastholdende
forankringsenhed
(Dobbelt kabine)
Nedre forankringsplacering
Din bils bagsæde er udstyret med
forankringsenheder forneden til at
fastgøre barnestol med ISOFIX-beslag.Placering til forankringsenhed
Der findes to forankringspunkter til
barnestole på det lodrette panel bag
bagsædet.
Disse er beregnet til at fastgøre
barnestolens holdestrop til hver af de to
positioner på din bils bagsæde.
155)
Barnestole med
ISOFIX-beslag (Dobbelt
kabine)
Barnestolen er kun designet til sæder,
som omfatter forankringsenheder
forneden. Fasthold barnestolen ved
brug af forankringsenhederne forneden.
Det er ikke nødvendigt at fastholde
barnestolen ved brug af bilens
sikkerhedsseler.A. Tilslutningsstykker til barnestol
Montering
1. Fjern eventuelle fremmedlegemer i
eller omkring tilslutningsstykkerne, og
sørg for, at bilens sikkerhedssele sidder
i dens normale opbevaringsposition.
2. Fjern nakkestøtten fra den placering,
hvor du ønsker at montere en
barnestol. Henvis til "Nakkestøtter".
3. Skub barnestolens tilslutningsstykker
(A) ind i de nederste forankringsenheder
(B) i henhold til de instruktioner, der
formidles af barnestolens fabrikant.
207AHA106607
208AHA106229
209AHA104759
210AA0014302
126
SIKKERHED

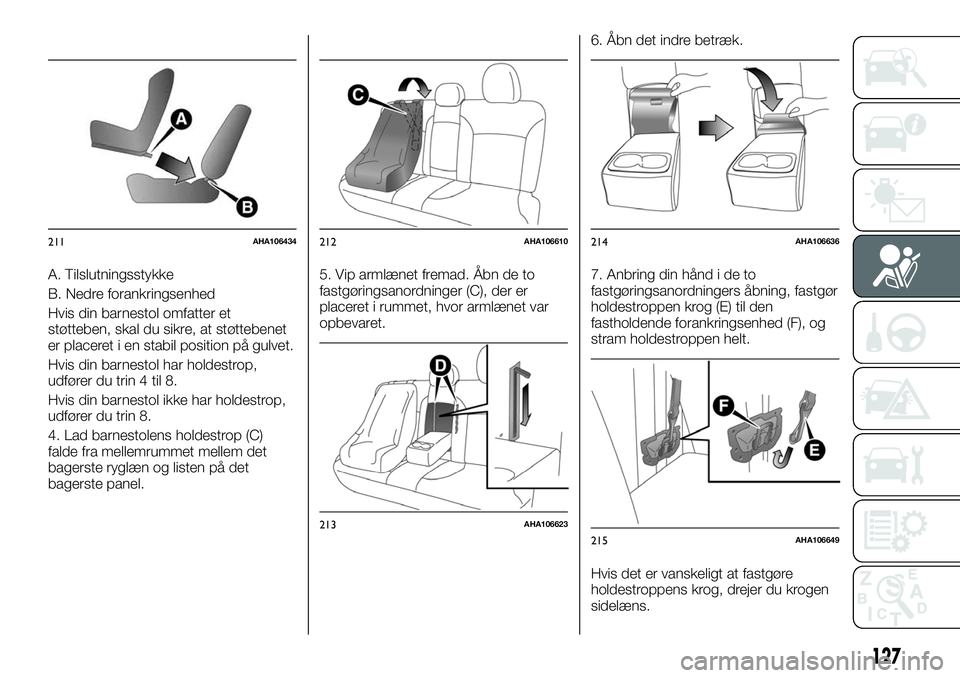

A. Tilslutningsstykke
B. Nedre forankringsenhed
Hvis din barnestol omfatter et
støtteben, skal du sikre, at støttebenet
er placeret i en stabil position på gulvet.
Hvis din barnestol har holdestrop,
udfører du trin 4 til 8.
Hvis din barnestol ikke har holdestrop,
udfører du trin 8.
4. Lad barnestolens holdestrop (C)
falde fra mellemrummet mellem det
bagerste ryglæn og listen på det
bagerste panel.5. Vip armlænet fremad. Åbn de to
fastgøringsanordninger (C), der er
placeret i rummet, hvor armlænet var
opbevaret.6. Åbn det indre betræk.
7. Anbring din hånd i de to
fastgøringsanordningers åbning, fastgør
holdestroppen krog (E) til den
fastholdende forankringsenhed (F), og
stram holdestroppen helt.
Hvis det er vanskeligt at fastgøre
holdestroppens krog, drejer du krogen
sidelæns.
211AHA106434212AHA106610
213AHA106623
214AHA106636
215AHA106649
127

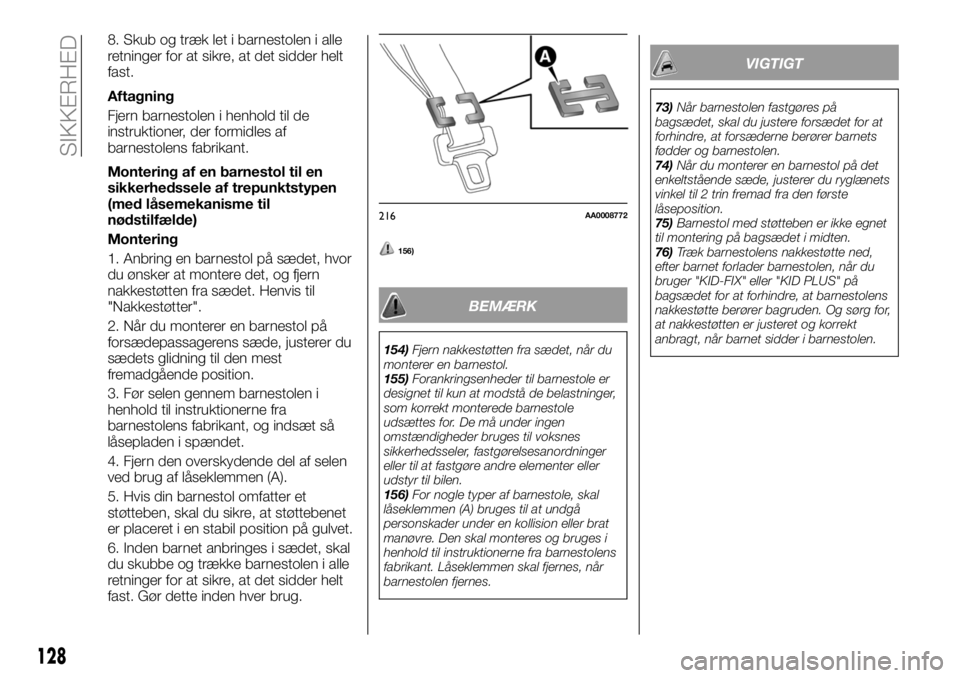

8. Skub og træk let i barnestolen i alle
retninger for at sikre, at det sidder helt
fast.
Aftagning
Fjern barnestolen i henhold til de
instruktioner, der formidles af
barnestolens fabrikant.
Montering af en barnestol til en
sikkerhedssele af trepunktstypen
(med låsemekanisme til
nødstilfælde)
Montering
1. Anbring en barnestol på sædet, hvor
du ønsker at montere det, og fjern
nakkestøtten fra sædet. Henvis til
"Nakkestøtter".
2. Når du monterer en barnestol på
forsædepassagerens sæde, justerer du
sædets glidning til den mest
fremadgående position.
3. Før selen gennem barnestolen i
henhold til instruktionerne fra
barnestolens fabrikant, og indsæt så
låsepladen i spændet.
4. Fjern den overskydende del af selen
ved brug af låseklemmen (A).
5. Hvis din barnestol omfatter et
støtteben, skal du sikre, at støttebenet
er placeret i en stabil position på gulvet.
6. Inden barnet anbringes i sædet, skal
du skubbe og trække barnestolen i alle
retninger for at sikre, at det sidder helt
fast. Gør dette inden hver brug.
156)
BEMÆRK
154)Fjern nakkestøtten fra sædet, når du
monterer en barnestol.
155)Forankringsenheder til barnestole er
designet til kun at modstå de belastninger,
som korrekt monterede barnestole
udsættes for. De må under ingen
omstændigheder bruges til voksnes
sikkerhedsseler, fastgørelsesanordninger
eller til at fastgøre andre elementer eller
udstyr til bilen.
156)For nogle typer af barnestole, skal
låseklemmen (A) bruges til at undgå
personskader under en kollision eller brat
manøvre. Den skal monteres og bruges i
henhold til instruktionerne fra barnestolens
fabrikant. Låseklemmen skal fjernes, når
barnestolen fjernes.
VIGTIGT
73)Når barnestolen fastgøres på
bagsædet, skal du justere forsædet for at
forhindre, at forsæderne berører barnets
fødder og barnestolen.
74)Når du monterer en barnestol på det
enkeltstående sæde, justerer du ryglænets
vinkel til 2 trin fremad fra den første
låseposition.
75)Barnestol med støtteben er ikke egnet
til montering på bagsædet i midten.
76)Træk barnestolens nakkestøtte ned,
efter barnet forlader barnestolen, når du
bruger "KID-FIX" eller "KID PLUS" på
bagsædet for at forhindre, at barnestolens
nakkestøtte berører bagruden. Og sørg for,
at nakkestøtten er justeret og korrekt
anbragt, når barnet sidder i barnestolen.
216AA0008772
128
SIKKERHED
